Как выбрать и сделать кессон для скважины

Устройство кессона

Глубина размещения ёмкости должна превышать уровень промерзания грунта. Размещение кессона производится на дренажной подушке из песка и гравия, устроенной на дне котлована. Ширина его должна быть приблизительно на полметра больше размера ёмкости, чтобы была возможность устроить наружный амортизирующий слой. Такая установка характерна для металлических или бетонных кессонов. Для других видов нужна бетонная плита основания.

Внутрь кессона выходит конец обсадной трубы, на котором размещается оголовок скважины с выходящей из него трубой водозабора при погружном насосе или наружный центробежный насос. Кроме того, там может находиться:

  1. Оборудование для фильтрации скважинной воды.
  2. Расширительный мембранный бак.
  3. Система управления работой насоса и другого оборудования.
  4. Запорная арматура и система ввода трубопроводов.
  5. Воздухоотводящая трубка, предназначенная для выхода влажного воздуха из кессона. Так предотвращается образование конденсата внутри устройства.

Кессон размещается таким образом, чтобы выход обсадной трубы располагался приблизительно на середине радиуса — между центром и стенкой. Такое расположение позволяет создать наиболее удобные условия для обслуживания оборудования.

На стенке кессона устанавливаются скобы для спуска в него и выхода наружу.

Если кессон имеет достаточные размеры, в нём можно разместить всю автоматику управления подачей воды

Разновидности кессонов

Схематично укрытие для скважины состоит из следующих элементов:

  • днище резервуара с отверстием под обсадную трубу;
  • стенки камеры;
  • верхняя часть с люком или откидной крышкой.

Практически все емкости у горловины имеют выход напорных труб с вентилем и ввод электропитания. В зависимости от способа изготовления и региона проживания стенки резервуара и откидную крышку утепляют изоляционными изделиями.

Кессоны по своему конструктиву различаются способами изготовления и могут быть:

  • монолитными или сборными железобетонными;
  • из кирпичной кладки;
  • металлическими.

Колодец из железобетона строится по принципу возведения ленточных фундаментов — установка опалубки, армирование, приготовление и укладка смеси. Этим он отличается от штучных изделий и добавляет в процесс монтажа излишнюю трудоемкость. Зато если технологически верно провести бетонные работы, то можно на выходе получить герметичную камеру, не требующую дополнительной тепло- и гидроизоляции.

Кессон из сборных элементов — это стандартный смотровой колодец. Технология возведения заключается в установке железобетонных колец при помощи грузоподъемной техники. Конструкция сооружения после завершения монтажа требует тщательной гидроизоляции.

Металлический резервуар изготавливают из листовой стали толщиной 3-4 мм. Производство емкости лучше проводить в заводских условиях, но если нужен колодец небольшого размера, то при наличии материалов и необходимых профессиональных навыков можно изготовить такой по месту установки. В этом случае потребуется антикоррозийная обработка металла с последующей гидро- и теплоизоляцией.

Выбираем пластиковый кессон для скважины

При определении конструкции укрытия под скважину следует учитывать объем напорной емкости и площадь размещения насосного оборудования. От этих показателей зависит, на каком отдалении от стенок корпуса должно быть размещено отверстие под обсадную трубу. Исходя из этого можно рассчитать: какое расстояние еще нужно добавить для удобства обслуживания установленного оборудования.

Основные критерии выбора пластикового кессона:

  1. Условная отметка глубины промерзания грунта в регионе строительства, от показателей которой зависит высота сооружения, т. к. днище резервуара должно располагаться ниже обозначенного уровня.
  2. Температурный режим региона, показатели которого влияют на присутствие утепления в крышке и верхней части корпуса.
  3. Высота горизонта подземного источника. Если на месте монтажа камеры присутствуют грунтовые воды, то лучше выбрать укрытие с дополнительными ребрами жесткости, анкерными петлями и пригрузочной юбкой.
  4. Назначение кессона и объем размещаемого оборудования.
  5. Безопасность, долговечность, удобство эксплуатации.

Небольшие емкости от 0,7 до 1,0 м подходят для дачных участков и служат исключительно для установки насоса. Резервуары размером 1,0-2,5 м предназначены для размещения на своей площади перекачивающих станций, управляющей автоматики, накопительных баков.

Кессон для скважины из бетонных колец своими руками

Кессон из колец бетона можно изготовить самостоятельно в домашних условиях. Проще всего сделать его заглубленным колодцем. Перед проведением работ следует посетить консультацию специалиста, схема работ, где будет полностью обозначена. Можно посетить специальную организацию, а можно узнать необходимую информацию у знающего человека.

Далее следует запастись необходимыми материалами и оборудованием:

  • колонкой с перфоратором;
  • грузоподъемной техникой;
  • горелкой;
  • шпателями;
  • лопатами;
  • болгарками;
  • валиками;
  • рулетками;
  • досками;
  • ножами.

На поверхности земли, где будет проводиться копка, делают специальные метки.

Бетонные звенья заказывают заранее, чтобы не останавливать работы, дожидаясь их поступления. Заказывать следует столько элементов, какой глубины планируется кессон. Кстати, они имеют разный диаметр и высоту, поэтому выбирать при заказе следует те модели, которые подходят для выбранной конструкции.

В противном случае будет трудно обеспечить герметичность готового сооружения, что негативно отразится на работе установленного оборудования. В первую очередь это касается весенних грунтовых вод, а также низких температур.

Земляные работы

Копка котлована должна проводиться в сезон, когда подземные воды находятся на самом низком уровне. Поэтому не рекомендуется приступать к указанным работам в период весеннего паводка и осенних дождей. Большой опыт мастеров такого монтажа подсказывает о проведении данных работ в ясную погоду, когда грунт плотный и сухой.

В некоторых случаях бетонные сооружения лишаются герметичности, поэтому монтировать кессон нужно на участках с пониженным количеством подземной жидкости. Это увеличит срок эксплуатации конструкции и уменьшит количество проблем.

Копка котлована может проводиться с задействованием экскаватора, а может осуществляться вручную. В первом случае работа будет выполнена быстро, а во втором – дешево! При копке необходимо учитывать гидроизоляционные работы, требующие дополнительного пространства. Поэтому размер выкопанного сооружения должен быть больше диаметра колодца на 2 м.

Весь ненужный грунт следует поднимать на поверхность, чтобы не загружать пространство будущего кессона.

Благодаря такой глубине насосному оборудованию не страшно промерзание и в полученном пространстве человек может встать в полный рост. Вручную лопатами необходимо выровнять днище внутри колодца, чтобы ровно уложить бетонные элементы.

Копка ямы и обустройство приямка для кессона из бетонных колец:

Гидроизоляция

Грамотно выполненная гидроизоляция – залог долгой и бесперебойной службы указанной конструкции. Герметизацию швов можно проводить перечисленными составами:

  1. Мастика.
  2. «Гидропломбы».
  3. «Гидростоп».

Описанные составы подходят для обмазывания колец для достижения герметичности. Гидроизоляционными составами обрабатывают внутренние стены кессона, так как добраться до наружных сторон трудоемко. В тоже время обмазку на нижней плите перекрытия всегда продавливает вода, поэтому полностью от нее защититься в бетонном кессоне невозможно.

Место контакта обсадной трубы и бетонного кольца также не герметично, так как обмазка не сможет долго держаться между двумя неоднородными по составу материалами.

Щели между установленными кольцами в готовом сооружении можно промазать бетонной смесью, состоящей из песка и цемента. Готовую бетонную смесь наносят в щели между установленными конструкциями и ждут высыхания.

Монтаж

После копки котлована приступают к монтажу бетонных колец, установленных друг на друга при помощи грузоподъемной техники. Алгоритм проводимых манипуляций следующий:

  1. Опускают бетонные кольца на подготовленное основание, в качестве которого может служить мощная плита перекрытия.
  2. Стыки, которые могут образоваться между кольцами замазывают цементно-бетонным составом.
  3. Промазывают мастикой днище и внутренние поверхности стен кессона.
  4. Верхнее бетонное звено ставят выше уровня почвы на 15 см, предотвращая тем самым проникновение внутрь вод при половодье.
  5. Устанавливают опалубку из металлической арматуры для надежности конструкции.
  6. Внутрь кессона опускают насос и сопутствующее оборудование для обеспечения водоснабжения.
  7. Сверху кладут крышку колодца, чтобы внутрь не попала почва либо не пролезли животные.

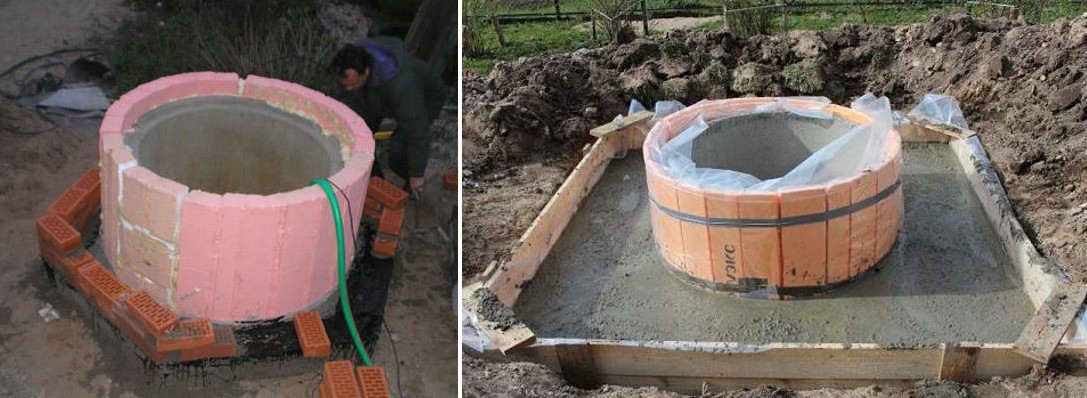

Процесс монтажа бетонных колец для обустройства скважины:

Из бетонных колец смастерить кессон под силу каждому, важно лишь соблюдать все правила монтажа и обязательно проводить гидроизоляционные работы. Первый год службы рекомендуется чаще заглядывать в такое сооружение для проверки его герметичности

Бетонный кессон для скважины своими руками

Если нет возможности или желания нанимать грузоподъемную технику, то можно изготовить монолитный бетонный короб для защиты скважины и оборудования. Но нужно учесть, что придется затратить время не только на обустройство, но и на высыхание бетонных стен. Такой резервуар обычно делают прямоугольного сечения для упрощения монтажа опалубки.

Видео — Как сделать бетонный кессон своими руками

Изготовление кессона лучше проводить в весеннее время. Это поможет оценить увлажненность дна котлована и выбрать тип основания кессона:

  •  при сухом грунте достаточно дренирующего слоя щебня;
  •  влажное дно свидетельствует о том, что нужно бетонное монолитное основание.

Такое исследование проводят на этапе землеройных работ.

Изготовление перекрытия кирпичного кессона

Пошаговая инструкция обустройства монолитного бетонного кессона

Шаг 1. Вокруг оголовка выкапывают котлован. Его глубина определяется не только точкой промерзания грунта, но и видом основания кессона. Дренирующий слой составляет в общем 25-30 см, а монолитное бетонное дно с песчаной подушкой – 20 см. Чтобы определиться с шириной ямы, нужно к выбранном внутреннему размеру прибавить по 10 см для каждой стены, плюс зазор до стенок котлована, если опалубка будет двойной. Зазоры также важны при высоком УГВ, чтобы сделать вокруг кессона дренажные пазухи. Вокруг оголовка выкопать котлован
Шаг 2. Обустраивают дно. Для низкого УГВ сначала засыпают 10-сантиметровый слой утрамбованного песка, а потом – 15-сантиметровый щебенчатый слой. Если дно котлована влажное, заливают бетонное основание. Для этого на песочную подушку укладывают пленку, заходящую и на стенки ямы, вниз кладут на деревянные бруски арматурную решетку так, чтобы она не задевала стены. Потом заливают раствор бетона слоем в 10 см, закрывая арматуру. Обустроить дно
Шаг 3. После высыхания дна возводят опалубку. В несыпучих грунтах можно ее делать с одной стеной, внешнюю же часть будет выполнять борт ямы, покрытый пленкой. Во влажных и осыпающихся грунтах обе стенки опалубки – это щиты из деревянных досок, между которыми устанавливается сетка арматуры. Обязательно нужно уже на этом этапе предусмотреть места выхода водопровода и входа силового кабеля. Изготовление опалубки
Шаг 4. Замешивают бетонный раствор и подают его в опалубку. Для равномерного распределения бетона и удобства его заливки из пластиковой трубы делают желоб. Подают бетон порционно, уплотняя его вибрационным инструментом или штыкованием. Это позволяет удалить воздух и сделать бетон плотным. Замешивают бетонный раствор и подают его в опалубку
Шаг 5. Правильно высушивают бетонные стены. Для этого их опрыскивают водой и накрывают влажной тканью на срок до 5 дней. Такая мера предупредит образование трещин от быстрого испарения влаги. Высушить бетонные стены
Шаг 6. Через неделю убирают опалубку и останавливают работы примерно на 4 недели для полного созревания бетона. Убрать опалубку
Шаг 7. Устанавливают в качестве перекрытия готовую бетонную плиту с люком. Можно залить крышу и из раствора бетона, предварительно соорудив горизонтальную опалубку. Учитывают место люка и выхода вентиляции и поливочной трубы. Горизонтальная опалубка перекрытия
Шаг 8. Наносят на стены резервуара изнутри и снаружи гидроизоляцию, например, битумную мастику. Нанести на стены резервуара  битумную мастику

Резервуар готов. В конце устанавливают оборудование и лестницу, заводят и подключают все коммуникации, заменив стыки труб и кабеля со стенками кессона. После этого проводят обратную засыпку и облагораживают участок вокруг резервуара.

Выбираем пластиковый кессон для скважины

Основная задача оборудования – поддержание положительного температурного режима внутри емкости. Это может быть обеспечено только соблюдением абсолютной герметичности корпуса. В связи с этим, доступ должен быть выведен на поверхность. Соблюдение герметичности системы обеспечивается при помощи откидной конструкции крышки или люка с дополнительной теплоизоляцией.

Как вариант, можно установить двойную конструкцию спускной двери. Одну крышку смонтировать на нулевой отметке, вторую – выше на расстоянии до 30 сантиметров. Такое устройство должно быть обеспечено дополнительной вентиляцией, отверстиями для кабельного провода и трубной сети.

Для устройства системы полива участка в летнее время года, можно установить рядом с кессоном водопроводную колонку.

При выборе конструкции кессона под скважину, необходимо учитывать размеры напорной емкости и насосного оборудования. От этого будет зависеть, на каком расстоянии от центра емкости будет выполнен вход обсадной трубы. При установке ввода необходимо обеспечить удобный доступ к оборудованию.

Важно! Во избежание попадания грунтовых потоков внутрь емкости, все отверстия должны быть тщательно загерметизированы еще до установки в грунт резервуара.

Исходя их перечисленных требований, кессон из пластика – самый оптимальный вариант защиты оборудования скважины. Бюджетная стоимость, легкий монтаж, высокая надежность и долговечность – явные преимущества конструкции перед аналогами из металла, кирпича или железобетона. Кроме того, резервуары круглой формы подвергаются равномерной нагрузке, чего нельзя сказать о формах в виде прямоугольника или квадрата, стенки которых необходимо дополнительно увеличивать для восприятия давления грунта. А это приводит к дополнительным затратам.

Устройство оборудования круглой формы

Из чего изготавливают кессоны?

Резервуар, в котором размещается оголовок скважины и все остальное оборудование, должен быть герметичным, способным сохранить внутри себя положительные температуры и долговечным

Еще одно важное свойство кессона – устойчивость к внешнему воздействию, например, к давлению грунта. Для изготовления камеры могут быть выбраны разные материалы

Каждый из них имеет свои преимущества и недостатки, рассмотренные в таблице.

Таблица 1. Плюсы и минусы кессонов из различных материалов.

Материал для изготовления резервуараПреимуществаНедостатки
Бетонные кольцапрочность;необходимость привлечения спецтехники для монтажа из-за тяжести колец приводит к повышению затрат;
Монолитный бетонпреимущества те же, что и у бетонных колец.из-за веса могут прогнуться трубы при усадке;
Кирпичная кладкаэкономичность; долговечность; прочность; устойчивость к коррозии; способность сохранять тепло без дополнительной теплоизоляции.гигроскопичность бетона требует внешней гидроизоляции;
Пластмассовая емкостьпластик не пропускает воду; простота в транспортировке и установке; долговечность; устойчивость к коррозии.невысокая теплоизоляция;
Металлический резервуардешевизна; простота монтажа; прочность.возможность подтекания грунтовой воды в местах стыков между кольцами.

Выбор материала определяется вашими строительными навыками, бюджетом и особенностями климата и грунта. При установке кессона своими руками нужно учитывать как общие закономерности монтажа, так и специфику материала.

Установка пластикового кессона под ключ – цены на работы

Можно обратиться в специализированные компании для установки оборудования. Многие фирмы при покупке гарантируют бесплатный монтаж камеры на участке. Зачастую стоимость монтажа уже заложена в цену товара.

Редакция Seti.guru провела анализ цен на услуги по установке камеры на участке:

  • рытье котлована обойдется по стоимости от 12 000 рублей;
  • установка и монтаж камеры – от 9 000 рулей;
  • установка и монтаж насосного оборудования – от 8 000 рублей:
  • подготовка траншеи для монтажа труб и прокладки кабеля – от 1 600 рублей за погонный метр.

При самых скромных подсчетах цена установки складывается выше, чем стоимость самого недорогого кессона. Кроме этого, понадобится еще приобретение поливочного оборудования, расходные элементы. Можно сделать вывод о нецелесообразном приобретении недорогого кессона для скважины. Согласитесь, что это неоправданные затраты на монтаж? Возможно, стоит задуматься о покупке более качественной, а значит и надежной камеры.

Установка контейнера

Выбираем пластиковый кессон для скважины

При определении конструкции укрытия под скважину следует учитывать объем напорной емкости и площадь размещения насосного оборудования. От этих показателей зависит, на каком отдалении от стенок корпуса должно быть размещено отверстие под обсадную трубу. Исходя из этого можно рассчитать: какое расстояние еще нужно добавить для удобства обслуживания установленного оборудования.

Основные критерии выбора пластикового кессона:

  1. Условная отметка глубины промерзания грунта в регионе строительства, от показателей которой зависит высота сооружения, т. к. днище резервуара должно располагаться ниже обозначенного уровня.
  2. Температурный режим региона, показатели которого влияют на присутствие утепления в крышке и верхней части корпуса.
  3. Высота горизонта подземного источника. Если на месте монтажа камеры присутствуют грунтовые воды, то лучше выбрать укрытие с дополнительными ребрами жесткости, анкерными петлями и пригрузочной юбкой.
  4. Назначение кессона и объем размещаемого оборудования.
  5. Безопасность, долговечность, удобство эксплуатации.

Небольшие емкости от 0,7 до 1,0 м подходят для дачных участков и служат исключительно для установки насоса. Резервуары размером 1,0-2,5 м предназначены для размещения на своей площади перекачивающих станций, управляющей автоматики, накопительных баков.

Монтаж оборудования

Оборудование должно обеспечить стабильность подачи воды. Для бесперебойной подачи существуют различные виды насосов, а для их работы требуется электрическое питание. Наиболее простой вариант обустройства места для оборудования скважины является приямок. Неоспоримое преимущество такой площадки в том, что ее можно сделать из подручных материалов.

По причине того, что в приямок может попасть влага, специалисты рекомендуют такой вид площадки для оборудования как адаптер. Способы обустройства площадок с адаптером подразумевают, что роль кессона играет обсадная колона. Применять способ можно, если обустройство обсадной колоны сделано в одну емкость и обеспечена герметичность труб. Для такого случая трубы обычно выбираются из стали. Пластик не рекомендуется для конструкции адаптера, так как насос закрепляется на водопроводной трубе, а не подвешивается на тросе.

Еще один вариант площадки для обустройства оборудования, упомянутый выше кессон. Это герметичная емкость, которая считается надежной и долговечной. Емкость можно обустроить готовую или сделать ее своими руками. Кессоны бывают пластиковыми или стальными. Пластиковые герметичны, весят немного, просты в монтаже. Стальные варианты герметичны, надежны, но нуждаются в обработке антикоррозийными составами, отличаются более высокой ценой

Оборудование монтируется уже после того, как смонтирована площадка, при этом важно учесть некоторые нюансы
