Клеммники Wago: разновидности и их характеристики + тонкости соединения проводов клеммниками Ваго

Как подключать

Для соединения жил внутри чехла используются обычные зажимы ваго серии 221-412,413,415.

Стыкуете через них провода, помещаете зажим в гелевый раствор.

После чего защелкиваете две половинки муфты так, чтобы гель выступил наружу и плотно покрыл клеммы.

Технические характеристики муфты:

размер корпуса №1-№3 (wago до 4мм2), размер корпуса №4-№6 (wago до 6мм2)

#gallery-2 {
margin: auto;
}
#gallery-2 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-2 img {
border: 2px solid #cfcfcf;
}
#gallery-2 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

номинальный ток – до 32А

рабочая температура – 85С (допустим нагрев до 105С!)

Для предотвращения самопроизвольного раскрытия по бокам имеются “замки”.

Всего три действия:

123

И надежное соединение со степенью влагозащиты контактов IPX8 готово.

При этом Easy Protect обеспечивает не только влаго, но и механическую защиту.

Wago и алюминиевые провода

В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.

Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.

Соединение алюминиевого и медного провода с помощью клеммы

Внутреннее устройство

Клеммники “Ваго” представляют собой ряд зажимов для проводов, расположенных в одном корпусе и соединенных общей токопроводящей шиной. Количество зажимов соответствует тому числу кабелей, контакт между которыми может обеспечить клеммник. В разъемных их может быть от 2 до 5, а в неразъемных – от 2 до 8.

Конструкция представляет собой стальной пружинный механизм с двусоставным медным контактом, который плоской частью прилегает к вставленному зачищенному от изоляции концу провода, а вилочковой охватывает его по окружности с усилием. Регулятор подачи контакта обеспечивает одинаковую плотность соединения для всех указанных на маркировке диаметров кабелей.

Корпус коннекторов сделан из негорючих полимерных диэлектриков, что обеспечивает необходимый уровень противопожарной и электрической защиты. Почти у всех моделей та часть корпуса, где происходит зажим жилы проводки, сделана прозрачной для возможности визуального контроля.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

  • быстрый безвинтовой монтаж;
  • минимальный набор нужных инструментов и материалов;
  • клеммник легко купить даже в небольшом электротехническом магазине;
  • аккуратность и логичность проводки;
  • соответствие правилам безопасности.

Минусы клеммников:

  • необходимость в периодическом осмотре;
  • должны быть визуально доступны;
  • плохо справляются с нагрузками больше 1 кВт;
  • большое переходное сопротивление контактов;
  • риск перегрева и расплавления;
  • высокая стоимость.

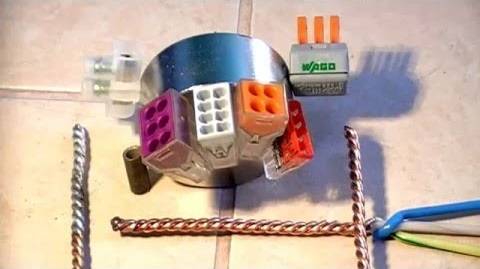

Виды, типы, серии, категории клеммных блоков WAGO

Классификация продукции WAGO выполняется по ряду основных признаков, в соответствии с которым КВ подразделяются на виды, типы, серии и категории:

  1. По кратности применения выделяют два вида изделий:
  • одноразовые (или неразъемные) клеммники, в которых подключение провода осуществляется через контактную группу (пружинный фиксатор плюс медная шина) типа PUSH WIRE, не допускающую беспрепятственное извлечение провода без повреждения пружины или жилы;
  • многоразовые (или разъемные) клеммные соединители, в конструкции которых применяется контактная группа типа CAGE CLAMP, позволяющая многократные извлечения и переподключения провода.
  1. В зависимости от конструкции пружинного прижима КВ разделены на три типа:
  • плоскопружинные зажимы, в которых фиксация провода осуществляется пружинящими пластинами;
  • зажимы CAGE CLAMP, закрепляющие проводники при помощи рычажкового прижима;
  • зажимы FIT-CLAMP, оснащенные специальным врезным контактом для прокалывания изоляции провода.
  1. В соответствии с типом проводов, для которых предназначены клеммные колодки ваго, размером сечения проводов, предназначением и способом применения клеммы разделены на разные серии. По цифровому обозначению серии в каталогах продукции ваго подбирается модель зажима с требуемыми характеристиками. Наиболее популярны изделия:
  • серии 224;
  • wago 773 и серии 733;
  • wago 222;
  • серий 243 и 862.
  1. Наиболее удобной методикой классификации КВ считается комбинированный подход, в ходе которого дополнительно учитываются функциональные возможности и место монтажа клеммного блока. В этом случае изделия от производителя WAGO группируют по трем категориям:
  • категория #1 – для осветительного оборудования;
  • категория #2 – для электромонтажных работ;
  • категория #3 – для установки на основание.

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия. Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты. При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.


материал клемм wago

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

хромоникелевая сталь пластин ваго надежный зажим пружиной проводник

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента. На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

Несколько советов по применению Wago

Если вы собираетесь применять подобные клеммники в осветительных сетях либо в каких-то других, имеющих ограничение по току до 10 А, то используйте зажимы Wago смело, никаких нюансов и тонкостей здесь знать не нужно.

При использовании клеммников в сети с нагрузкой от 10 до 20 А, важную роль играет чистота поверхности проводника. Помимо этого в цепи обязательно должен быть установлен защитный автомат (на 10, 13, 16 либо 20 А).

При нагрузке свыше 25 А лучше отказаться от применения клеммных зажимов Wago, а воспользоваться пайкой, сваркой или опрессовкой проводов.

Можно самостоятельно усилить надёжность соединительного зажима, например Wago 733. Если у вас нагрузка достигает предельных величин, то поступите следующим образом. Зачистите жилы соединяемых проводов на 20-30 мм и вставьте их как положено в клеммник. Теперь, поворачивая зажим по часовой стрелке, скрутите оставшиеся оголённые части проводов и заизолируйте их. Будьте уверены, надёжность такого контакта выросла в несколько раз.

Клеммники Вага, характеристики

При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Внутренняя конструкция клеммы WAGO

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима. Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

  1. Преимущества клемм WAGO:
  2. Быстрый и легкий монтаж за секунды.
  3. Соединение не требующее дополнительной изоляции.
  4. Возможность соединять проводники различного сечения из различных материалов.
  5. При необходимости соединение может быть легко переделано.
  6. Возможность производить диагностику цепи без её разрыва.
  7. Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

Пример 3. Ремонт распределительного узла

В этой (коробкой не поворачивается назвать) … В этом кубле проводов есть всё – и ввод из подъезда (проводки тоньше полторашки, переходящие в алюминий, переходящий в ШВВП с однослойной изоляцией, и провода жесткие, и гибкие, и медь, и люминь.

Как это работало? Не знаю. Хозяин вызвал меня, когда сам устроил КЗ, и пол квартиры осталось без напряжения. При этом подъездный советский автомат 25А не сработал, что закономерно.

Я временно восстановил питание (отгорели провода), применив два Ваго (222 и 773, можно рассмотреть в верхней части фото):

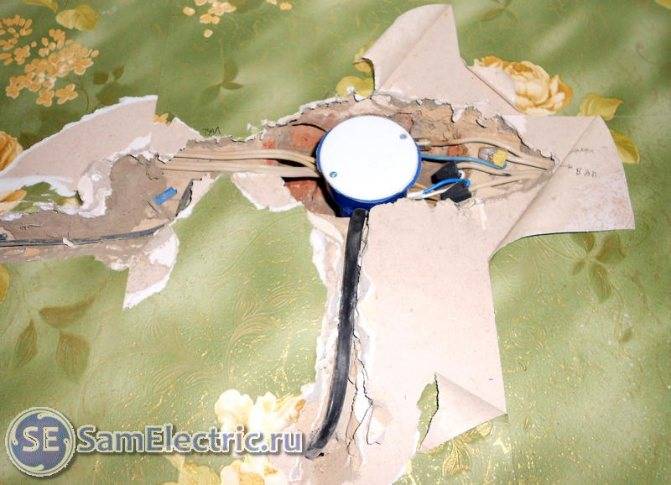

Ремонт старой алюминиевой электропроводки. Самое ужасное, что люди жили с этим много лет, это было просто заляпано штукатуркой, и автомат стоял на 25А!

Через пару дней пришёл ещё раз, для начала выкинул всё лишнее, и разобрался, что откуда и куда. Провода из подъезда тоже выкинул, буду потом прокладывать новые:

Ремонт старой алюминиевой электропроводки. Слева провода – свет туалет и питание всей квартиры. Вниз – выключатель туалет и ванная. Справа – свет ванная и питание кухни.

Теперь, используя отрезки жесткого медного провода и клеммники Ваго на разное количество и разные виды проводов, собираю схему:

Ремонт старой алюминиевой электропроводки. Снизу подходит кабель ВВГ3х2,5 из подъезда. Использованы Wago 222, Wago 773 с пастой и без.

Вот что получилось в итоге:

Ремонт старой алюминиевой электропроводки. Ваго выручают здорово!

Конечно, если всё делать по уму, надо полностью менять проводку во всей квартире. Но такая задача передо мной не стояла.

Я спокоен за свою работу и эту квартиру, особенно учитывая то, что питается она теперь через автомат 16А. А самые мощные потребители – стиральная машинка и холодильник.

Сфера использования клеммников Wago

При монтаже электропроводки в масштабах больших объектов и маленьких помещений возникает необходимость соединения отрезков питающих кабелей в узловых точках. Для этого монтируются распределительные щиты и распаечные коробки, в которые заводятся концы проводов и там коммутируются в необходимом порядке.

Поэтому соединению частей электропроводки уделяется особое внимание. Одним из способов является скрутка с последующей спайкой и намоткой слоя изоляционной ленты

Метод надежный, но трудоемкий и занимающий много времени. Для ускорения этого процесса без потери качества соединения были придуманы различные виды коннекторов, которые еще называют клеммниками. Чаще всего это винтозажимные конструкции в полимерном токонепроводящем корпусе.

Компания Wago придумала другой механизм и предлагает широкую линейку монтажных элементов для промышленных и бытовых объектов:

  • клеммы для монтажа на DIN-рейку;
  • установочные клеммы для распределительных коробок;
  • съемные соединители;
  • клеммы для полевого монтажа.

Для работ по разведению электрической сети с напряжением до 380 В, с нагрузкой по цепи до 7 кВт и током до 32 А удобно использовать зажимы “Ваго” с возможностью коммутирования проводов диаметром от 0,75 мм до 4 мм. Недавно появились зажимы для проводки с сечением жилы до 6 мм.

Клеммники Wago используются в разных сферах.

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

  • Проще монтировать, не требуют наличия опыта и специальных знаний.
  • Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
  • Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
  • Не требует дополнительной изоляции от влаги и воздуха.
  • Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

  • Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
  • Выдерживает серьезные нагрузки.
  • Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

Монтаж клеммников

Чтобы выполнить монтаж, следует соблюдать несколько рекомендаций. Они несложные и, пользуясь ими, разобраться в любых алгоритмах подключения проводов будет легко:

У кабелей стоит сохранять запас для ещё одного применения. Распределительные коробки должны быть открыты для проверки. Клеммы монтируются в монтажные коробки. Клеммник приобретается с запасом с точки зрения пропускаемого тока. Нагрузка линий в клеммнике в сумме не должна превысить номинальный ток. Когда клеммы уже смонтированы, проверяющих их напряжение прибор следует подключать к нужным гнёздам. Окисление алюминия нужно предотвратить, используя пасту. Когда провода зачищаются, удобнее сверяться с метками на клеммнике

Важно учитывать допустимые параметры устройства

Этого не скажешь о многоразовых моделях. Здесь кабели так же зачищаются, потом вставляются в гнёзда и зажимаются посредством опускания оранжевого флажка. Подняв его, кабель можно будет вытащить обратно.

Пример 4. Клеммники Wago: как пользоваться при монтаже новой распределительной коробки

Приведу пример, как произвожу подключения в распредкоробке при монтаже новой электропроводки.

Тут дешёвый вариант. Это прихожая. Через автомат 20А в коробку приходит кабель с проводами сечением 2,5 мм², и расходится на 1 розетку (2,5 мм²), освещение и звонок (1,5 мм²).

Исходно после штукатуров имеем вот что:

Подключение проводов в новой распредкоробке. Подписываем провода. Слева из стены торчит кабелёк ВВГ2х1,5 на звонок. Угадайте, через какие клеммы я буду его подключать)?

Зачищаем провода, определяемся, где у нас что. Как обычно – белый фаза, синий ноль, желто-зеленый – земля. Для выключателей – белый фаза, синий первая клавиша, желто-зеленый – вторая.

Подключение проводов в новой распредкоробке. провода зачищены, цели определены

Подключение проводов в новой распредкоробке. Зачищенные провода готовы к соединению.

3-5 минут – и готово:

Подключение проводов в новой распредкоробке через Ваго 773

Закрываем коробку крышкой

Теперь можно штукатурить и красить или клеить обои

Важно – к коробке должен быть доступ, по крайней мере, её местоположение должно быть известно. Мало ли, что может случиться через 20-30 лет?

Не забываем всё проверить!

Соединитель с рычагом для сращивания серии 221

Устанавливая новые стандарты для всех типов медных проводников сечением от 0,2 до 4 мм², новый соединитель с рычагом серии 221 объединяет в изящном корпусе все основные преимущества универсальных компактных клемм серии 221.

  • Проходное подключение однопроволочных, многопроволочных и тонкопроволочных медных проводников сечением от 0,2 до 4 мм² в линию.
  • Компактная конструкция позволяет выполнять подключение в ограниченном пространстве.
  • Отключение и подключение проводников с помощью рычага без использования инструментов.
  • Возможны различные виды фиксации и монтажа с помощью адаптера.
  • Обращайтесь к оптовому поставщику в Вашем регионе.

Причины нагрева Wago и ослабления контакта

Очень часто подобные клеммники используются вопреки инструкции. К примеру, они вполне подходят для соединения алюминиевой и медной жил. Однако не все знают, что в одну параллель разные металлы коммутировать нельзя. Здесь необходимо расположение жил одна под другой. То же относится и к жилам разного сечения. Если они включены в параллель, то более тонкая жила не обожмётся должным образом (это относится к самозажимным, или одноразовым, Wago). А плохой обжим, естественно, приведёт к нагреву и ещё большему ослаблению контакта.

ФОТО: promkabl.ruЛучше, если все соединяемые провода будут одного сечения

Wago и влажность

Однако есть одно НО – данные клеммы ваго, даже от оригинальных поставщиков из Германии, все-таки продукт для использования внутри помещений. Причем сухих помещений.

Во влажной среде (ванные комнаты, бани, сауны) ими не рекомендуется делать эл.проводку.

И уж тем более подобными зажимами нельзя соединять провода на улице. А такая необходимость возникает очень часто:

монтаж уличного освещения

Подключение кабеля на светильниках внутри опор через Wago с пастой все равно не дает 100% защиты контакта.

украшение фасада дома гирляндами

подключение на улице силовых цепей сигнализации, видеонаблюдения, домофона, эл.замка ворот

Во всех этих случаях зачастую приходится монтировать соединительную муфту или ее подобие. Например, знакомые всем электрикам скрюченные лапки дохлой курицы

Процесс этот довольно непростой и трудоемкий.

Чтобы обойтись без муфты, отдельные производители предлагают герметичную распредкоробку, которую после соединения всех проводов приходится целиком заливать 2-х компаундным гелем.

Сначала этот гель нужно приготовить, перемешав компоненты.

Потом вылить в бокс и ждать 30 минут застывания. Естественно, что ни о какой оперативности здесь речи уже не идет.

Виды клеммных приспособлений

В зависимости от способов подключения Wago клеммники подразделяются на следующие категории:

  1. Зажимы Ваго, предназначенные для одноразового использования.
  2. Многоразовые клеммники.
  3. Клеммники Wago, создающие контакт кабелей без снятия изолирующих материалов.

Зажимы, относящиеся к первой категории, используются для разовых электрических соединений, которые не требуют дальнейших разборок. Для подключения достаточно протолкнуть зачищенные концы проводников в соединительный узел до упора, внутренний зажим закусывает жилу и не позволяет выйти. Разбирать полученные контакты не рекомендуется во избежание поломок клемм.

Для создания электрических контактов проводов различных сечений, материалов, конструкций применяются зажимы многократного использования. Эти клеммы универсальны, имеют зажимной механизм оригинальной конструкции, позволяющий фиксировать пучок жил при помощи рычага. Зажим в виде клетки способен создать усилие, достаточное для удержания помещенных в него кабелей. Для отсоединения проводников открывают фиксирующий рычаг или вставляют отвертку для ослабления зажимного механизма.

Клеммники Wago, работающие с изолированными проводами также можно снимать и многократно использовать впоследствии. Корпус устройства оснащен отверстием для вставки специального контрольного штекера 2 мм, чтобы проверить ток в полученной электрической цепи и параметры электросети без нарушения целостности собранного узла.

Соединители серий 294 и 294 Linect

Используемые в клеммниках этих серий зажимы Push-in CAGE CLAMP позволяют подключать одно-, много- и тонкожильные провода без применения специального инструмента. Опционально прямой контакт защитного заземления PE может быть расположен под соединителем и использоваться для объединения с PE шиной при монтаже. На стороне внутреннего соединения имеется полнофункциональный третий контакт для каждого полюса сечением от 0,5 до 0,75 кв. мм. Соответствующий PE-полюс может оснащаться внешним контактом PE (защитное заземление). Для присоединения подключаемого прибора в каждой группе предусмотрен третий зажим с сечением 0,5-0,75 мм кв. Эти зажимы проводов «Ваго» монтируются следующим образом:

  • Распределительная цепь, к которой необходимо параллельно подключить светильник или иную нагрузку, разрезается.
  • С обрезанных концов проводов удаляется изоляция на длину 1 см.
  • Нажать на подвижную часть клеммы и ввести зачищенные провода в открывшееся отверстие соответствующего полюса до упора.
  • Отпустить подвижную часть клеммы ваго, зажим зафиксирует провод.
  • Подключить провода осветительного прибора к самозажимным контактам каждого полюса.

Для удобства монтажа каждый полюс клеммы промаркирован латинскими буквами L, N, PE.

Насколько они надежны

Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет. Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.

Проходные клеммы WAGO — быстро и надежно соединяют провода

Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась

В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны

Только надо соблюдать правила их использования.

Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.

Что внутри. Устройство

Посмотрим на примере реального подключения, что происходит внутри “одноразового” клеммника Wago 773. Этот клемник я выкусил из распределительной коробки по причине ненадобности.

Клеммник Ваго 773 со вставленными проводами 1

Не обращайте внимания на обгорелый провод, это у него термотравма от предыдущего подключения. Снимаем прозрачную защитную крышку:

Клеммник Ваго со вставленными проводами. Устройство.

Видно, как плотно сидят провода, острый край закусывает провод, а плоский край дает площадь контакта.

Клеммник Ваго 773 со вставленными проводами 3

На этой фото видно, как закусывается медный провод. Вытащить провода из такого зажима можно, лишь выкручивая их и применяя силу.

Клеммник Ваго 773 со вставленными проводами 4

Данный контакт использовался для контакта в схеме освещения.

А вот что бывает, когда Ваги используются со старыми проводами в силовой цепи квартиры:

Клеммник Ваго 773 сгорел 1

Через Wago 773-304 на 4 зажима с пастой  были подключены 2 старых алюминиевых провода и 1 новый, медный. Всё было бы хорошо, особенно, учитывая, что цепь ограничена автоматом 16А. Однако, клеммник сгорел:

Клеммник Ваго сгорел

Сгорел потому, что алюминий, который вставлялся в разъем, был старым, а ведь старый обгоревший участок перед подключением надо было максимально обрезать и зачистить. Поэтому получилось вот что:

Клеммник Ваго сгорел вместе с проводами

Подробнее примеры использования клемм Ваго в электромонтаже приведены в отдельной статье. Посмотрите, в каких трудных ситуациях выручают эти клеммники.

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

  • Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
  • Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади. Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

  • 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.
  • 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
