Устройство и монтаж коаксиального дымохода

Принцип работы коаксиального дымохода

Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.

Принцип действия коаксиального дымохода достаточно простой:

продукты сгорания проходят по внутренней трубе, нагревая ее;
воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом;
в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива;
холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.

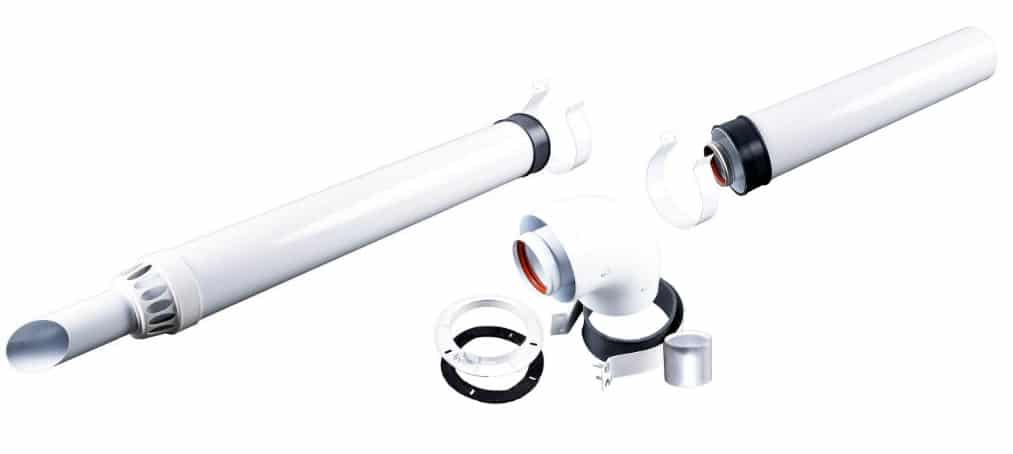

Как выглядит коаксиальный дымоход для котла

Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства. Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.

При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:

мощность отопительного агрегата;
уровень теплоизоляции в помещении;
средний показатель месячной температуры воздуха снаружи здания;
вид используемого топлива;
общие показатели котла.

Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода

Варианты монтажа коаксиальных дымоходов

Системы для удаления дыма коаксиального типа для котла достаточно безопасны в применении при условии правильного монтажа. Длина горизонтальных элементов дымохода должна быть больше 1 метра, а сама труба свыше 5 метров. Высота самого устройства на выходе устанавливается ниже конька кровли. Размер труб рассчитывается так, чтобы в стенном проеме не было стыков.

Установка дымоотводов выполняется двумя способами – наружным и внутренним. Каждый вариант имеет свои особенности монтажа.

Установка наружного устройства

Такой способ используется для готовых зданий с еще не проведенным отоплением. Изначально делаются разметка расположения дымоотвода на стене помещения. Сам монтаж устройства достаточно простой:

делается отверстие в стене для вывода патрубка,
участки с невысокой теплоустойчивостью изолируют базальтовым утеплителем,
в подготовленный проем вводится труба,
с помощью одноконтурного отвода дымоходной трубы 90 градусов и двухконтурного тройника производится подключение устройства к отопительному агрегату,
колено используется в качестве соединительного элемента, а тройник со съемным скатом для вертикальной фиксации конструкции,
подсоединенная система крепится к стене кронштейнами.

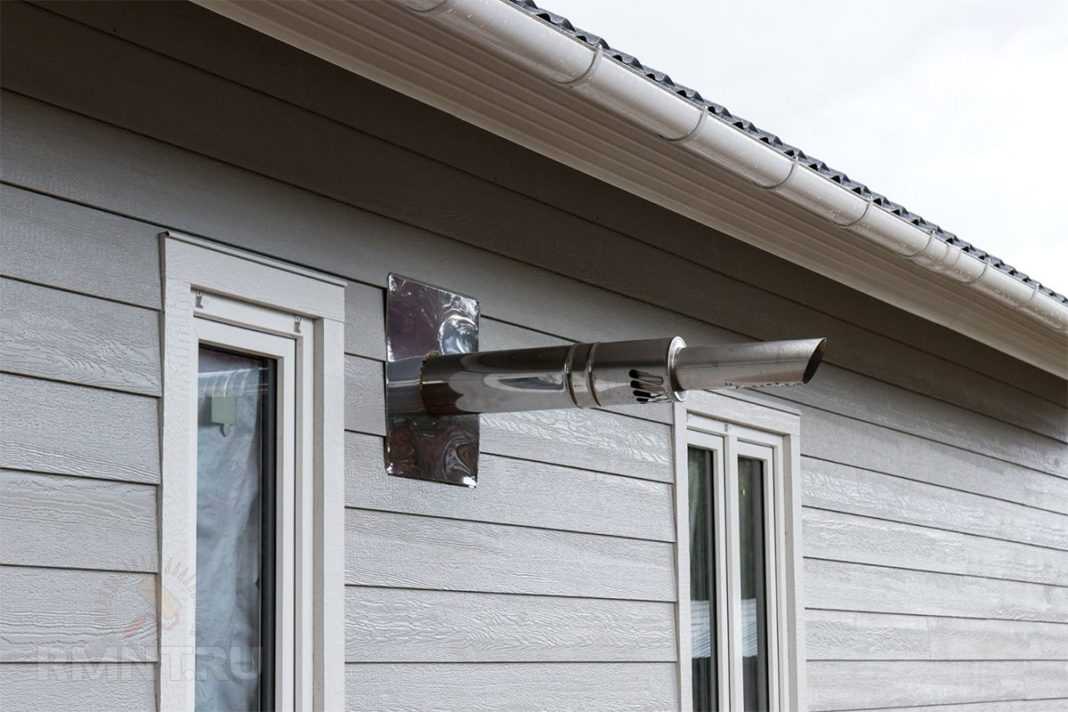

Наружная установка коаксиального дымохода для котла

После этого выполняется сборка всей конструкции. Все детали скрепляются хомутами. Участок проема для вывода дымохода заделывается, а труба защищается специальным кожухом. Стыки проема закрываются фартуком.

Монтаж внутреннего дымоотвода

Перед установкой отводящей продуты сгорания топлива системы, проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымоотвода. Размер трубки на выходке котла должен быть не больше чем объем выводящей газы трубы.

Монтаж проводится с такой последовательностью:

К специальному патрубку для дымоотвода на котле крепится соединительное колено и тройник. Для двухконтурных агрегатов еще устанавливается переходной узел. Все стыки фиксируются с помощью хомутов.
В стене проделывается проем для вывода дымоходной трубы наружу.
Если дымоходный патрубок находится на котле сбоку, то после установки переходных элементов собирается горизонтальная дымоотводная конструкция. При этом отверстие для вывода на улицу трубы располагают от креплений к отопительному прибору на расстоянии 1,5 метра.
Чтобы конденсат произвольно стекал вниз по каналу в специальный сборник, наружную трубу закрепляют под небольшим уклоном.
Верхнее расположение на котле выходного патрубка намного облегчает установку дымоотводной конструкции. Вертикальная сборка осуществляется при помощи специальных кронштейнов. На выходе из крыши дымохода оставляется воздушная прослойка и укладывается материал с негорючими свойствами. Стыки покрываются фартуком.

После сборки конструкции тщательно проверяется плотность всех стыков.

Технология монтажа коаксиального дымохода

Процесс установки наружного и внутреннего коаксиального дымохода имеет отличия. Рассмотрим оба варианта.

Установка внутренней системы

Прежде всего проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем приступаем к подготовке отверстия в стене, через которое дымоотводный канал будет выходить на улицу. Его диаметр должен точно соответствовать размерам коаксиальной трубы. После выполнения отверстия можно приступать к монтажу конструкции. Его начинают с выходного патрубка котла, к которому крепят соответствующий элемент дымохода.

Получившееся соединение фиксируют хомутом и закрепляют с двух сторон болтами. Далее последовательно собирают всю конструкцию. Каждый элемент вставляется на место и закрепляется при помощи специальных хомутов, чтобы придать системе дополнительную надежность. Поверх креплений устанавливаются декоративные накладки, так сохраняется привлекательный вид конструкции.

Дымоход выводится через стену на улицу. При необходимости на выходную трубу устанавливается дефлектор или дополнительная защита от ветра. Участок прохода в стене заделывается. При этом соблюдаются требования противопожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и накрываются фартуком.

Наружный дымоход коаксиального типа вертикальной ориентации. Такие системы достаточно просты в монтаже

Монтаж наружной конструкции

Перед его началом определяют место выхода коаксиального дымохода и намечают его расположение на стене здания. Затем выполняется отверстие в стене с диаметром соответствующим сечению дымоотводящего канала. Далее проводятся все внутренние работы. Начинают с соединения трубы с отопительным прибором. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для закрепления конструкции в вертикальном положении. Получившаяся конструкция закрепляется на поверхности стены специальными кронштейнами. Далее все работы проводятся аналогично описанному выше способу. Участок выхода дымохода заделывается и продолжается сборка трубы до нужной высоты. Конструкция закрепляется к стене хомутами. Для соединения двухконтурных труб используются переходные узлы.

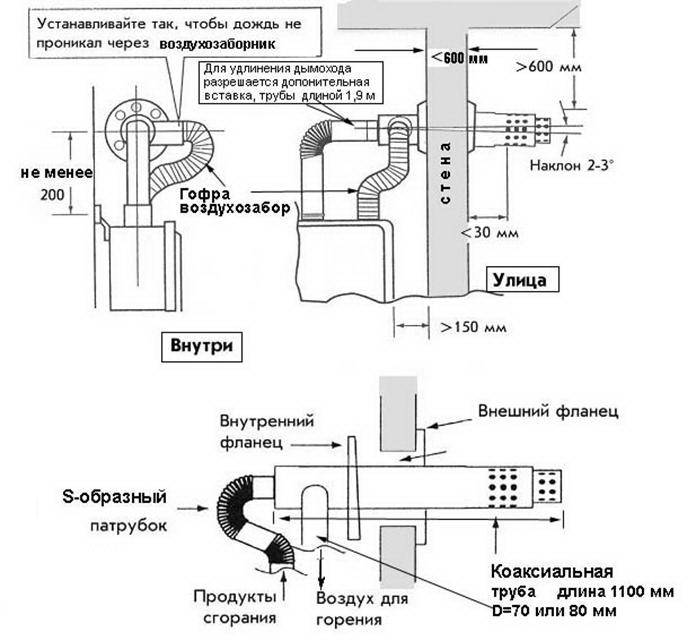

Способ подключения двухканального дымохода к котлу отопления

Первым делом нужно взяться за нанесение разметки. Для настенной модели разрешено делать вывод сразу после установки адаптера с прямым углом. Если у вас стоит напольный котел, то тогда придется приподнять дымоотводной канал на 90-100 см вверх, а уже потом обустраивать отверстие в стене.
После детальной разметки, корончатым сверлом и дрелью просверливается отверстие необходимого диаметра под углом в 3 градуса по отношению к стене

Следует взять во внимание тот факт, что кроме трубы в отверстие будет установлена изолирующая кольцевая прокладка.
Далее подключается переходной адаптер, для надежности места стыковки используется специальный обжимной хомут из прочной стали, затягивается он с помощью отвертки.
В стену устанавливается асбестовая труба и мягкая герметизирующая манжета. Прямая часть выводится во двор, в котельной труба стыкуется с поворотным коленом, после этого опять применяется хомут.
Отверстие в стене основательно изолируется термостойкими прокладками

В непосредственных участках контакта со стеной наносится герметик, способный выдерживать нагрев до 300 градусов по Цельсию, а сама насадка фиксируется на саморезы (желательно брать покрытые цинком). По своему усмотрению можете поставить дефлектор и защиту от сильных порывов ветра.

Какого типа коаксиальный дымоход у Вас?

Вертикальный
0%

Горизонтальный
50%

У меня не коаксиальный
50%

Проголосовало: 2

Если вы ставите вертикальный коаксиальный дымоход, то нужно первым делом пропилить потолок. Для этой задачи лучше всего подходит болгарка с диском по дереву. Затем обустраивается так называемая «проходная шахта», простыми словами создается термоустойчивый короб, который защитит перекрытие от сильного нагрева.

Для этого из досок собирается коробка, в которую укладываются асбестовые плиты с 2-мя слоями базальтовой ваты. Некоторые мастера выполняют короб с сеткой, а вместо асбеста они применяют керамзит, который тоже неплохо изолирует перекрытие от нагрева.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

при установке на плоской крыше расстояние не должно быть меньше 500 мм;
в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

направление с поворотом в 90 или 45 градусов;
вертикальное направление;
горизонтальное направление;
направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
высота идеального дымохода имеет высоту не меньше 5 метров.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.
