Коллектор для отопления: принцип работы, правила установки и подключения

Принцип работы коллекторной системы

Коллекторная система работает по следующему принципу: нагретый котлом теплоноситель при помощи циркуляционного электронасоса, установленного между подающей и обратной линией, поступает в коллекторную распределительную гребенку, к выходным штуцерам которой подключены контуры отопления. Общая температура теплоносителя во всех контурах устанавливается терморегулятором, размещенным на входном штуцере подающей гребенки, а каждый отвод к петле оснащен расходомером, с помощью которого вручную устанавливается объем проходящего по контуру теплоносителя.

После прохождения по контурам охлажденный теплоноситель поступает в обратную линию и проталкивается электронасосом к котлу, в котором происходит его нагрев. Циркулируя по кругу, нагретая жидкость снова возвращается в подающий коллектор, который распределяет ее по отдельным контурам отопления.

В большинстве конструкций распределительные узлы обратной линии оснащаются запорными клапанами – это позволяет устанавливать на них электрические сервоприводы для автоматической регулировки проходящего по контурам потока.

Рис. 2 Принцип устройства коллекторного отопления

Устройство коллектора отопления

Его несложно понять, если рассмотреть наиболее простую модификацию изделия.

Как видно из рисунка, к такому коллектору можно подключить лишь 2 контура отопления.

Более сложные варианты. Например, на 3 отдельные «нитки».

Недостаток таких распределителей – невозможность регулировки подачи теплоносителя в каждый контур. Поэтому для жилого строения, в котором есть целый ряд разнотипных помещений, в которых необходимо поддерживать различную температуру, целесообразно использовать более совершенные модификации коллектора. На рисунках показаны некоторые варианты такого инженерного решения.

На фото ниже – коллектор со встроенными расходомерами.

Как выбрать распределительный коллектор

Производители предлагают достаточно разнообразный модельный ряд коллекторных систем, а народные умельцы собирают такое устройство из подручных средств. Выбор зависит от места эксплуатации, стоимости изделия, наличия автоматики, надежности и эффективности.

  • Наиболее простой вариант – труба из нержавеющей стали, к которой приварены выходы для подключения радиаторов. Несмотря на видимую простоту, такая распределительная гребенка обойдется в солидную сумму, потому что для удобства эксплуатации потребуется установка дополнительных элементов.
  • Более надежный и недорогой вариант – коллектор, собранный из полипропиленовых труб, соединительных тройников, необходимых вентилей и запорных кранов.
  • Если же требуется полная автоматика в управлении, то лучше выбрать устройство с максимально возможным набором контролирующих элементов. Расходомеры, датчики температуры помогут равномерно распределить поток тепла между радиаторами и контурами теплого пола. Правда, стоимость такой модели будет довольно высокой.

Помимо экономических факторов на выбор коллектора могут повлиять технические условия эксплуатации: максимальное давление системы, потребление устройством электрической энергии, количество подключаемых контуров и потенциальная возможность их добавления. Коллекторная система отопления возможна только в современных новостройках, где в каждой квартире установлены дополнительные вентили для подключения устройств различной конфигурации.

Комплектующие и правила пайки труб из полипропилена

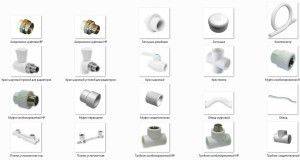

Виды фитингов для полипропиленовых труб

Соединение полимерных труб может выполняться нескольким способами – пайкой, разъемными или неразъемными фитингами, склейкой. Для установки водяного отопления своими руками из полипропилена лучше всего подойдет диффузионная сварка. Основным соединительным элементом в этом случае являются фитинги.

Важно, чтобы качество приобретаемых компонентов не уступало трубам. Все фитинги для труб из полипропилена для отопления не имеют армирования. Это компенсируется более толстой стенкой

Они отличаются внешним видом и областью применения:

Это компенсируется более толстой стенкой. Они отличаются внешним видом и областью применения:

  • Муфты. Предназначены для соединения отдельных труб в единую магистраль. Могут быть как одного диаметра, так и переходными для состыковки трубопроводов с разливным сечением;
  • Уголки. Область применения – изготовление угловых участков магистралей;
  • Тройники и крестовины. Необходимы для разделения магистрали на несколько отдельных контуров. С их помощью делается коллектор для отопления из полипропилена;
  • Компенсаторы. Горячая вода провоцирует температурное расширение трубопроводов. Поэтому перед тем как спаять отопление из полипропилена следует установить компенсационные петли, которые не дают появиться поверхностному натяжению в магистрали.

Перед началом процесса пайки рекомендуется рассчитать количество всех расходных материалов: труб, фитингов и запорной арматуры. Для этого составляется схема теплоснабжения с указанием комплектации каждого узла.

Во время монтажа отопления из полипропилена необходимо применять специальный тип запорной арматуры, предназначенной для пайки.

Самостоятельная пайка полипропиленовых труб

Набор инструментов для пайки полипропиленовых труб

Для того чтобы сделать отопление из полипропилена следует приобрести минимальный набор инструментов. В него входят паяльник для труб, специальные ножницы и торцеватель. Последний необходим для зачистки патрубков от армирующего слоя в районе пайки.

Перед пайкой отопления из полипропилена следует отрезать нужный размер трубы. Для этого предназначены специальные ножницы с основанием для патрубка. Они обеспечат ровный срез без перекоса.

Для самостоятельного монтажа отопления из полипропилена потребуется выполнить следующие действия:

  1. Обезжирить место пайки на патрубках.
  2. С помощью торцевателя удалить армирующую прослойку из зоны нагрева.
  3. Включить паяльник и выставить его на определенную температуру.
  4. После нагрева зеркала установить патрубок и муфту в насадки. Нельзя делать осевые вращения во время нагрева полипропилена.
  5. После определенного промежутка времени состыковать патрубок и муфту между собой.
  6. Дождаться окончательного остывания.

Порядок пайки полипропиленовых труб

По такой технологии можно сделать надежную систему отопления из полипропилена своими руками. Преимущество данного метода заключается в возможности осуществления пайки на уже смонтированных участках магистрали. Таким способом можно оперативно выполнять ремонт отопления частного дома своими руками из полипропилена.

Важным моментом во время самостоятельной пайки водяного отопления из полипропилена является время нагрева заготовок. Оно зависит от диаметра трубы и толщины стенок. При недостаточном расплавлении материала процесс диффузии будет низок, что со временем приведет к расслоению стыка. Если же перегреть патрубок и муфту произойдет испарение части материала, и как следствие – сильное уменьшение наружных габаритов. Поэтому для монтажа отопления из полипропилена следует придерживаться рекомендуемого времени нагрева пластика в зависимости от его диаметра и толщины стенки.

Таблица для пайки полипропиленовых труб

Во время самостоятельной установки из полипропилена своими руками необходима хорошая вентиляция в помещении. При испарении пластика его летучие компоненты могут попасть в органы дыхания.

Для небольшого объема работ можно приобрести непрофессиональный паяльник стоимостью до 600 руб. С его помощью можно спаять систему теплоснабжение из полипропилена для небольшого дома или квартиры.

Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

  • Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
  • Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

  • Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
  • Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
  • В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
  • Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
  • Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

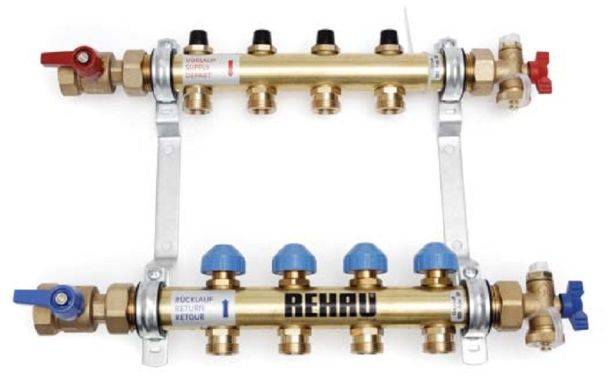

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).

Принцип работы распределительного коллектора

В современных отопительных системах применяется два типа распределительных коллекторов — для котельных и локальные. У них разные габариты и несколько иной принцип работы.

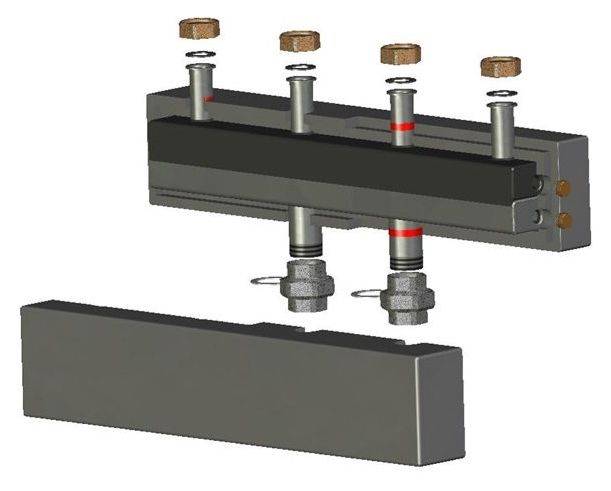

В котельном коллекторе подающая гребенка поставляет теплоноситель в звенья отопительной системы, поэтому она оборудуется не только кранами, но и циркуляционными насосами. Вторая гребенка является принимающей.

Кроме этого, на коллектор устанавливаются датчики давления, температуры и очень важный элемент — гидрострелка. Она поддерживает оптимальный температурный перепад между подачей и возвратом.

Котельный коллектор — это распределительный узел довольно внушительных размеров, его гребенки изготавливаются из труб диаметром до 100 мм и выше

Локальная распределительная гребенка отличается от центрального коллектора, установленного в котельной,  как размерами, так и принципом работы. В отопительной системе их может быть несколько.

Если в главном коллекторе охлажденная вода полностью заменяется горячей из котла, то в малых гребенках происходит разбавление циркулирующей воды.

Теплоноситель в них перемещается по замкнутому кругу, пока его температура не опускается ниже заданного уровня.

Соблюдение температурного режима контролирует датчик, который при критическом снижении температуры открывает клапан, перекрывающий путь воде от котловой магистрали. Более горячая вода поступает, подмешиваясь к остывшей.

Полностью оснащенная локальная гребенка с регуляторами, устройством сброса воздуха, насосом, манометром, термометрами позволяет полноценно контролировать движение теплоносителя в отопительной системе

Гидрострелки в таких коллекторах нет, ее замещает дополнительный циркуляционный насос. Он проталкивает теплоноситель в круговом пространстве, периодически вбрасывая порцию горячей воды из подающей магистрали. При этом столько же охлажденной воды возвращается туда, но в другую трубу — обратную.

Локальные гребенки используют и в теплых полах, и для подключения радиаторов.

Так как вода в трубах отопления с распределительным коллектором движется принудительно под воздействием насоса, при отключении электроэнергии система работать не будет

Чтобы добиться высокоэффективного функционирования отопительной системы в пределах всего дома в целом, рекомендуется встраивать в нее и центральный распределительный коллектор, и необходимое число локальных гребенок. В совокупности они дадут желаемый результат.

Назначение распределительной гребенки

Коллекторы (распределительные гребенки) для отопления — важный компонент современной отопительной системы. В упрощенном виде гребенку можно представить как трубу с заглушкой на конце и несколькими отводами в виде патрубков, позволяющими направлять теплоноситель по отдельным точкам.

Количество отводов бывает разным — это зависит от конкретной системы отопления и числа отопительных приборов, планируемых к подключению.

С помощью коллектора оптимизируются потоки теплоносителя в отопительном контуре. Он также сглаживает скачки давления (гидроудары), появляющиеся из-за срабатывания котельной автоматики, регулирующей температурные режимы.

Галерея изображенийФото из Назначение распределительной гребенки заключается в одновременной поставке теплоносителя во все точки контура отопления. Использование гребенки повышает техническую сложность и себестоимость сооружения системы, но существенно увеличивает эффективность Гребенки, или распределительные коллекторы, незаменимая составляющая водяных теплых полов. Коллекторы, равномерно распределяющие теплоноситель, необходимы для их нормальной работы Гребенки применяются в радиаторных системах отопления, собранных по лучевой схеме. Трубы от гребенки к каждому прибору и обратно прокладываются по основанию в стяжке Распределительные гребенки используются в комбинированных отопительных системах, включающих как радиаторный контур, так и змеевик водяного теплого пола Распределительный узел, выполненный в форме своеобразной гребенки, применяется в принудительных схемах отопления. Обязательными составляющими их являются воздухоотводчик и циркуляционный насос. В идеале мини-насосом оснащается каждая петля или луч системы Для контроля работы системы коллекторного отопления необходимо рядом с гребенкой устанавливать манометр и предохранительный клапан, позволяющий сбрасывать излишек теплоносителя при превышении допустимых пределов давления Разводку отопления с распределительной гребенкой выполняют по поэтажной схеме. В пределах одного этажа лучи и кольца сооружаются приблизительно одной длины, коллектор устанавливается в центре Распределительную гребенку помещают в шкаф, защищающий ее компоненты от случайных повреждений и позволяющий проводить обслуживание Распределительная гребенка в отоплении частного домаУстройство в организации теплого полаИспользование гребенки в лучевой схемеКоллектор в комбинированном отопленииКомпоненты распределительного устройстваМанометр и предохранительный клапанОсобенности коллекторной разводкиТехнологический шкаф для распределительной гребенки

Гребенки отопления нужны для обустройства теплых полов, но и в радиаторных отопительных системах они тоже используются. К коллектору радиаторы подключаются по лучевой схеме, т.е. каждый из них имеет свою подающую трубу и обратную, по которой теплоноситель возвращается в коллектор.

Такое распределение тепла обеспечивает равномерный нагрев радиаторов и дает возможность регулировать температуру в отдельно взятой комнате или вовсе отключать ее от системы отопления.

Распределительные гребенки используются в паре: подающая (с трубками красного цвета) и обратная (синий цвет). Совместно они образуют коллекторный распределитель отопительной системы

Еще одно назначение гребенки заключается в подсоединении дополнительных устройств — например, в доме, где уже есть отопление, построен бассейн, и теперь требуется обеспечить подогрев воды в нем.

К ней можно подключить и второстепенные энергетические источники — допустим, солнечные батареи.

Самая простая распределительная гребенка — обыкновенная труба из нержавеющей стали с приваренными к ней выходами. Годится она только для тех умельцев, кто хочет и может собрать отопительный коллектор собственными руками

Перечислим, чем будет выгодно приобретение гребенки:

равномерное распределение теплоносителя, облегчение температурного контроля;
локальная установка заданных температур, обогрев только нужных помещений;
защита отопительной сети от гидравлических ударов.

Имеющиеся в продаже распределительные гребенки на сегодня — это экономически эффективное и высокотехнологичное оборудование с массой датчиков, которые отслеживают температуру, реагируют на отклонения, сигнализируют о неполадках и т.п.

Выбор комплектующих системы

При проектировании отопления лучше всего приобретать распределительные узлы заводского производства.

Благодаря разнообразию ассортимента гребенку не составит труда выбрать под определенные параметры отопления, обеспечив тем самым точность и надежность системы.

В продаже можно встретить готовые коллекторные блоки, совмещающие в себе подающий и обратный узлы, а также термостатические клапаны и автоматические воздухоотводчики

Ключевыми параметрами при выборе труб для контуров отопления являются устойчивость к коррозии, термостойкость и высокая прочность на прорыв. Кроме того трубы должны обладать необходимой гибкостью с тем, чтобы их можно было прокладывать под любыми углами.

При выборе изделий предпочтение стоит отдавать трубам, выпускаемым в бухтах. Применение цельных изделий позволит избежать соединений в разводке, что особо актуально при закрытом способе монтаже внутри стяжки.

Трубы для систем частных коттеджей

При проектировании отопления в частных домах стоит ориентироваться на то, что давление в системе составляет порядка 1,5 атмосфер, а температура теплоносителя может достигать:

  • для радиаторов – 50-70 градусов;
  • для теплых полов – 30-40 градусов.

Для автономных систем отопления с их предсказуемыми параметрами вовсе не обязательно приобретать нержавеющие гофротрубы. Многие хозяева ограничиваются приобретением труб из сшитого полиэтилена маркировки «РЕХ».

Полиэтиленовые трубы для контуров отопления в продаже представлены в 200-метровых бухтах; они способны выдерживать давление до 10 кгс/кВ.см и работать при температуре в пределах 95 °С

Состыковывают такие трубы с помощью натяжных фитингов, благодаря чему можно получить неразрывные соединения.

Помимо высоких эксплуатационных параметров главным достоинством сшитого полиэтилена является механическая память материала. Поэтому, если с усилием растянуть край трубы, а в образовавшийся просвет вставить штуцер, она плотно охватит его, обеспечив прочное соединение.

При использовании металлопластиковых труб соединение выполняют посредством накидных фитингов с обжимными гайками. А это уже получается разъемное соединение, которое согласно СНиПу «замоноличивать» нельзя.

Вам также может быть информация о том, какие трубы лучше выбрать для отопления, рассмотренная здесь.

Трубы для многоквартирных домов

Если коллекторная система будет устанавливаться в многоквартирном доме, то стоит учитывать, что рабочее давление в ней составляет 10-15 атмосфер, а температура теплоносителя может достигать порядка 100-120 °С. Следует помнить, что устройство коллекторного отопления возможно только на первом этаже.

Оптимальным вариантом для монтажа системы в многоквартирном доме является применение гофрированных труб, выполненных из нержавеющей стали.

Наглядным примером тому является продукция корейской компании Kofulso. Трубы этой торговой марки способны работать при рабочем давлении в 15 атмосфер и выдерживать температуру порядка 110 °С. Давление разрушения труб Kofulso достигает отметки 210 кгс/кв.см.

Благодаря отличной гибкости трубы, при которой радиус изгиба равен ее диаметру, изделия удобно применять при укладке «теплого пола»

Сборка соединений трубопровода с использованием таких элементов не составляет труда. Трубу просто вставляют в фитинг и закрепляют путем накручивания гайки, которая обжимает металлическую гофрированную поверхность эластичным силиконовым уплотнителем.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

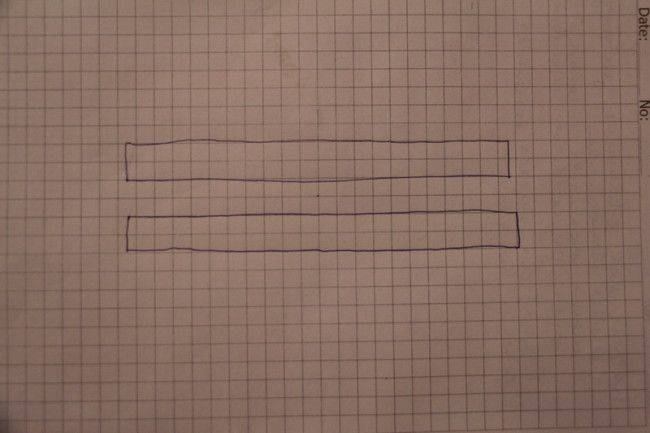

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы

Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертеж

Устройство коллекторного отопления

В строительстве широко применяется лучевая схема отопления. Здесь к каждому радиатору прокладываются отдельные трубопроводы. Это позволяет регулировать температуру воздуха в каждом теплообменнике.

Фото 1. Коллектор для отопительных систем. Стрелками показаны составные части устройства.

Именно в лучевой системе используется коллектор. Он обладает следующими характеристиками:

  • Обеспечивает автоматическое выведение воздуха из отопительной системы.
  • Отключает отдельный радиатор.
  • Отключает группу радиаторов при необходимости.
  • Раздаёт нагретый теплоноситель радиаторам и трубам тёплого пола.
  • Возвращает охлаждённый теплоноситель трубам отопительного котла.

В лучевой системе также используется по меньшей мере 2 гребёнки, совокупность которых называется коллекторной. Одна гребёнка отвечает за нагретый теплоноситель, вторая — за охлаждённый.

Справка. Отключать отопительные приборы может не только коллектор, но и отдельные краны, которые находятся непосредственно на радиаторе.

На корпусе гребёнки устанавливаются расходометр или терморегулятор и другие элементы.

Как выбрать место для установки?

В многоэтажных зданиях коллекторные группы должны устанавливаться на всех этажах, это упрощает проверку исправности приборов и регулирование их работы.

Монтируют группы в специальных нишах, которые расположены на небольшой высоте от пола.

В нише также помещаются гребёнки и арматура.

При отсутствии ниш коллекторные группы размещают в любых помещениях, обладающих необходимой влажностью. Для таких целей подходят коридор, чулан, кладовка.

Оборудование закрывают специальными шкафчиками, накладными или встраиваемыми. В их боковых стенках проделывают отверстия для труб.

Расчёт системы

Формула расчёта коллекторного отопления выглядит следующим образом:

S0 = S1 + S2 + S3 + Sn.

В этой формуле S1 — Sn — площадь сечения отходящих веток, где n — число ветки. S0 — площадь сечения гребёнки.

Перед применением формулы определяются с количеством отопительных контуров, выполняют чертёж и только потом проводят расчёты.

После применения формулы составляется окончательная версия схемы, в которой учтены дополнительные устройства и указана каждая отдельная группа трубопроводов.

Как рассчитать правильный диаметр труб?

Чтобы создать эффективный коллектор отопления, недостаточно лишь построить схему. Нужно также определить правильный диаметр труб.

При выборе труб учитывают:

  • Гидравлические потери. Если в системе применяются трубы разного диаметра, то это неизбежно приведёт к гидравлическим потерям.
  • Скорость движения теплоносителя. Вода не должна остывать до того, как достигнет последнего радиатора.
  • Объем теплоносителя. Трубы с большим диаметром снижают потери жидкости, но в то же время это увеличивает затраты на нагрев теплоносителя.

Важно также правильно провести расчёты, это поможет повысить эффективность всей системы теплоснабжения. Формула для расчёта следующая:. Формула для расчёта следующая:

Формула для расчёта следующая:

m = P x V

При вычислении оптимального диаметра труб рекомендуется воспользоваться специальными программами. Они сделают результат более точным.
