Проектирование и монтаж коллекторной отопительной системы

Какое отопление выбрать?

Наиболее выгодной разновидностью отопления является система «теплый пол».

Из-за того, что теплоноситель имеет сравнительно низкую температуру, а нагретый воздух мало контактирует с наружными стенами, она характеризуется наименьшими теплопотерями.

Но у «теплых полов» есть существенный недостаток: теплоноситель в них не может двигаться за счет конвекции – слишком велико гидравлическое сопротивление контура.

Необходимо использовать циркуляционный насос, соответственно, при отключении электроснабжения система отопления окажется неработоспособной.

Поэтому внутрипольный подогрев целесообразно применять в жилых комнатах как дополнительную систему, а в помещениях, где комфортная температура не так важна и при этом имеются значительные теплопотери (холл, коридор, прихожая) – как основную.

В жилых комнатах функцию основной отопительной системы чаще всего возлагают на радиаторную двухтрубную. Это оптимальный по сочетанию цены и практичности вариант.

Коллекторная система более удобна в эксплуатации и легче поддается балансировке, но она также не может работать без циркуляционного насоса, а кроме того требует скрытой прокладки труб. Их так много, что при прокладке открытым способом интерьер помещения будет безнадежно испорчен.

Сегодня радиаторную систему в обязательном порядке оснащают циркуляционным насосом.

Схема работы открытой системы отопления с принудительной циркуляцией

Это дает несколько выгод:

• Отопление можно эксплуатировать в низкотемпературном режиме (потребность в этом возникает в межсезонье).
• Из-за незначительного перепада температур между «подачей» и «обраткой» котел работает в щадящих условиях, что положительно сказывается на сроке его службы.
• После простоя контур прогревается достаточно быстро.

Но при этом систему делают такой, чтобы она могла работать и в режиме естественной циркуляции, то есть была энергонезависимой. С этой целью:

• применяют трубы достаточно большого диаметра;
• укладывают их с большими уклонами.

В начале контура, сразу после котла делают разгонный коллектор – вертикальный участок трубы, уходящий под потолок.

Плюсы

• Вы сможете по своему желанию устанавливать и регулировать тепловой режим в каждой комнате своего дома.
• Исчезнет проблема с тем, что одни батареи слишком горячие, а другие слишком холодные.
• Для обслуживания отдельных узлов системы отопления не нужно прекращать отопления всего дома в холод, достаточно будет перекрыть один контур. Например, вы в спокойной обстановке производите ремонт радиаторов отопления в какой-то комнате, а в это время система без перебоев обогревает весь остальной дом.
• Также вы получаете возможность применения в доме набирающей всё большую популярность системы «теплый по», а также совмещать несколько вариантов систем отопления одновременно.
• Экономия энергоресурсов.

Остановимся чуть подробнее на указанных преимуществах.

Прокладку отопительных труб лучше поручить специалистам, чтобы результат радовал,  а не огорчал

  Итак, регулировка теплового режима в каждой комнате осуществляется отдельно. Условно варианты установки гребенок в системе отопления делятся на простые и сложные. Простые — равномерно распределяют теплоноситель по контурам, поддерживая одинаковую температуру в каждом из контуров, что уже хорошо. Если вы установите простую гребенку, то регулировать температуру в каждом контуре (отдельно взятом помещении) вы сможете только в ручном режиме (перекрывая или открывая кран на каждом контуре отдельно). Это конечно хорошо, но, прямо скажем, не слишком удобно. Чтобы отрегулировать температуру придется слегка помучиться, повертев краник подачи теплоносителя на каждый контур.

Чтобы обойти мучительный процесс ручной настройки, на каждом контуре устанавливают термодатчики (сложные гребенки), которые автоматически, но по вашему желанию контролируют подачу воды в каждый контур. Теплоноситель поступает в контур и идет на обогрев комнаты, отдав свое тепло, и охлажденным возвращается назад через гребенку в котел, чтобы снова нагреться и так до того момента, пока комната не обогреется до определенной температуры. Согрев комнату, теплоноситель не будет эффективно отдавать тепло в пространство и возвратится в гребенку неохлажденным. Вот тут сработает термодатчик и перекроет весь контур, сохраняя необходимую температуру. Если температура снизится, то термодатчик снова откроет контур. Благодаря такой системе вы сможете регулировать температуру в каждой комнате отдельно, исходя из своих приоритетов. Или, к примеру,  если в гости нагрянула теща, то в комнате, которую ей выделили, можно создать такие условия, что визит будет приятным и кратковременным (Шутка. — прим. Автора). Второе преимущество тесно переплетается с первым. В привычных для нас системах отопления, как бы мы ни хотели, не получится создать одинаковые условия для подачи теплоносителя к батареям. И самая близкая к котлу батарея дышала жаром, а самая дальняя могла быть еле теплой. В коллекторной системе это недостаток полностью отсутствует. К каждой батарее или комнате подходит свой индивидуальный коллектор. И в вашей власти контролировать температуру в каждом контуре. Это скорее не преимущество, а недостаток, от которого удалось избавиться. Комфорт для пользователя при  эксплуатации коллекторной системы намного выше, чем с обычных  систем.  Посудите сами.

Ремонт и обслуживание каждого отдельного узла проходит без выключения всей системы отопления. Достаточно перекрыть необходимый контур и свободно проводить любые работы на его узлах. Также на гребенке коллектора оставляют несколько свободных секций. Что позволит установить дополнительные обогревательные узлы, без нарушения существующей системы отопления. Просто подключив новый узел к гребенке. Представьте себе (на секундочку) , сколько проблем будет, если вы решите установить дополнительную батарею в обыкновенную систему… А теплый пол и вовсе можно установить только при коллекторной системе отопления. Также ее наличие позволит вам использовать одновременно и отопление с помощью батарей и систему теплый пол. А это опять-таки экономия, комфорт и удобство. Отмечу, все эти положительные моменты коллекторных систем, помимо очевидного комфорта и удобства пользования,  приведут еще и к значительной экономии на энергоресурсах. Так, в комплексе с эффективными мероприятиями по утеплению дома можно достичь до 50% экономии. Заманчиво, не так ли?

Теплые полы устанавливаются только вкупе с коллекторной системой

Коллекторная система отопления частного дома

Коллекторная система отопления частного дома. Основным отличием такой системы отопления от других двухтрубных разновидностей является наличие соединительного узла, подключаемого непосредственно к котлу через две магистрали (подающую и обратную) и распределяющего теплоноситель по небольшим отдельным контурам.

Последние свою очередь представляют собой трубы водяного напольного отопления или линии питания и сбора обратки с радиаторов. Каждый отвод коллекторов снабжается отдельной запорной арматурой с колпаками плавной регулировки, контуры не зависят друг от друга, легко отключаются и управляются.

Движение воды по многочисленным контурам обеспечивает циркуляционный электрический насос, как правило размещаемый в обратной магистрали (альтернатива – установка устройств принудительной циркуляции в начале или на обратке каждой автономной ветви).

Стабильность и безопасность эксплуатации достигается за счет ввода в схему мембранного расширительного бачка, устанавливаемого на участке трубы с остывшим теплоносителем.

Минимальная емкость бачка должна превышать объем циркуляции как минимум на 3%, лучше больше.

Дополнительные функции безопасности и управления выполняют:

Число поддерживаемых стандартным коллектором контуров зависит от параметров разъема гребенки и варьируется от 2 до 12. В сложных системах могут устанавливаться коллекторы с большим числом разъемов, но обычно в этом нет необходимости.

Материал труб подбирается исходя из параметров теплоносителя и типа системы (напольной, радиаторной или комбинированной), с учетом вероятного скрытия в стяжке предпочтение отдается качественному металлопластику или сшитому п/э.

Совет! Кто бы, что не говорил делайте монтаж труб в стяжке без соединений, только цельными участками

Это важно!. Плюсы и минусы. Плюсы и минусы

Плюсы и минусы

Преимущества коллекторной схемы проявляются в:

• Повышении общего КПД системы за счет ускоренной подачи нагретой воды или антифриза к теплообменникам, возможности уменьшения сечения труб (и, как следствие, — производительности котла) и сокращения доли теплопотерь. • Эстетичности. Уменьшение диаметра труб позволяет скрыть их в сравнительно тонкой стяжке пола. Сам узел гребенки размещается в компактном и малозаметном ящике, зачастую – монтируемом в нише. • Возможности контроля температуры и отключения контуров в отдельных помещениях без снижения работоспособности всей системы. • Сравнительно простых правилах проектирования и монтажа, возможности совмещения систем напольного и радиаторного обогрева.

Основным минусом коллекторных систем признана дороговизна, на монтаж независимых контуров (более длинных даже в сравнении с обычными двухтрубными разводками) и распределительных гребенок уходит много средств и времени. Такие системы всегда зависят от работы циркуляционных насосов и являются энергозависимыми.

В регионах с промерзаемыми грунтом и частными отключениями э/э внутрь воду в трубах заменяет антифриз, что также повышает смету.

В итоге коллекторные системы признаны оптимальными для обогрева больших по площади частных домов (включая двухэтажные) с разным назначением жилых зон.

Этот тип рекомендуют выбрать при повышенных требованиях к эстетичности и энергоэффективности системы и закладывать на этапах капитального строительства или ремонта дома

Монтаж коллекторных схем и шкафов при наличии ранее уложенных и уже эксплуатируемых полов считается трудоемким и неоправданным, при отсутствии возможности скрытия труб в стяжке разводка привлекает излишнее внимание и хуже выглядит

Этапы проектирования при ремонтах и реконструкциях

Особенность проектирования при капремонте и реконструкции является учет характеристик действующей системы отопления. Даже если работы предусматривают увеличение или уменьшение отапливаемой площади, либо иные решения, основная схема теплоснабжения здания останется неизменной. В раздел проекта на реконструкцию и капремонт по системе отопления будет включена та же информация, что и при строительстве нового здания. Однако проектировщик учтет специальные нюансы:

• разработку мер безопасности при проведении ремонта, чтобы не нарушить работоспособность системы;
• определение оптимальных точек подключения и соединения новых трубопроводов и оборудования;
• необходимость замены изношенных и морально устаревших элементов теплоснабжения;
• соблюдение показателей максимальной тепловой нагрузки по техническим условиям.

На период реконструкции или капремонта все инженерные коммуникации отключаются, кроме участков, необходимых для поддержания нормальных условий работы. После завершения работ комиссия должна выдать разрешение на ввод объекта в эксплуатацию.

Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

• Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
• Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

• Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
• Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
• В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
• Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
• Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

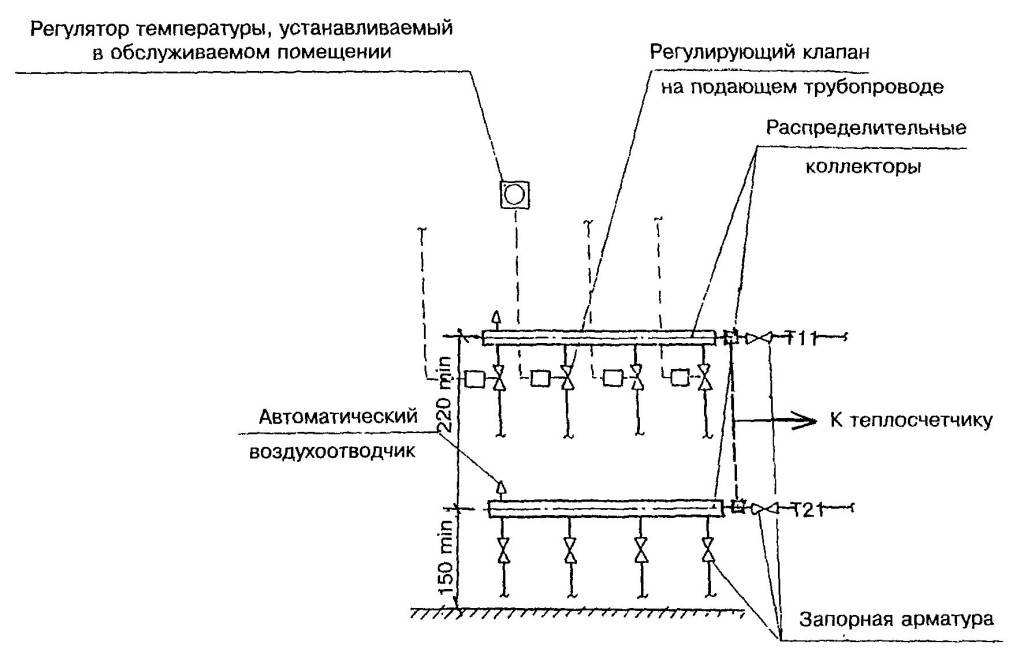

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).

Лучевая разводка системы отопления: элементы и особенности

Такая система отопления как лучевая идеально подходит для многоэтажных домов, которые имеют множество квартир. Эта система отопления снижает энергопотребление и повышает эффективность работы отопительного прибора. Принцип работы такой системы очень простой, но имеет некоторые особенности. Например, если в доме всего несколько этажей, то коллектора необходимо ставить на всех этажах, кроме того нужно учесть, что есть вариант установки нескольких коллекторов сразу, а от них уже идет и сама разводка трубопровода системы отопления.

Еще отметим, то, что данная система будет эффективной только в случае, если дом имеет хорошее утепление и не обладает большой тепловой потерей. В случае утепления дома внутри и с наружи, то проблем с эффективностью лучевого отопления не возникнет. А если наоборот дом не утеплен ни с одной из сторон, то все полученное тепло будет распространяться только на оконные панели, полы и стены. Лучевая система имеет сложную конструкцию, в которую входят основные и дополнительные элементы, они необходимы для выполнения качественной системы отопления.

Основными составляющими являются 4 элемента:

Одним из основных элементов принято считать котел

От него и подается тепло по системе отопления и радиаторам

Не менее важной частью такой системы является насос. Он циркулирует теплоноситель по системе отопления и создает давление в ней

Такой насос обеспечивает поддержание комфортной температуры в помещение и гарантирует эффективность в работе всей системы. Гребенка, в народе коллектор, так же является основной частью в лучевой системе отопления. Эта составляющая лучевого отопления, которая равномерно распределяет подачу тепла по всему помещению дома. Шкаф – это место где скрывают все элементы разводки. В такой шкаф устанавливают коллектор, прячут трубы и арматуру. Он имеет очень простую конструкцию, но, не смотря на это, является, очень функциональным и практичным. Располагаться, он может как снаружи, так и внутри в стены.

Каждый из компонентов играет свою особую роль. Отсутствие одного из них делает процесс обогрева невозможным.

В случае сравнения лучевой системы с обычными системами, которые всем известны на сегодняшний день, то лучевая система имеет в несколько раз больше преимуществ, чем системы отопления старого поколения.

Основные преимущества:

• Такую систему не видно, а все составляющие части и трубы скрыты и не портят интерьер помещения;
• Не имеет соединений между отопительным котлом и коллектором, а это означает, что не имеет слабых мест;
• Установка отопительной системы можно выполнять собственными силами, а это экономит средства и при этом качество выполняемых работ оптимальное;
• Система работает стабильно и именно это исключает гидравлические удары и выход из строя отопительной системы;
• В случае необходимости ремонта любого участка системы, нет необходимости в отключении всей системы, так как ремонт такой системы не сложный и не требует разрушений конструкции или сложных мест монтажа;
• Доступная ценовая политика и простой монтаж.

Есть так же один основной недостаток. Таким недостатком является, то, что системы данного отопления обладают индивидуальной конструкцией, в основном эта деталь касается собственных домов. Именно из-за этого стоимость может возрасти или снизится. А также не все могут справиться с установкой и настройкой, такой системы таким людям придется обращаться к специалистам и за это конечно придется заплатить.

Не целесообразно устанавливать такую систему отопления в одноэтажных частных домах, которые имеют меньше трех комнат.

Плюсы и минусы лучевой системы отопления

Коллекторный узел отопления в шкафуПосле выбора материалов для строительства дома, а так-же планировки дома, встаёт вопрос не только выбора вида топлива для системы отопления, но и метода разводки системы. Давайте сегодня рассмотрим один из способов разводки — лучевую систему отопления.

Сравнение с другими схемами разводки отопления

Отопительные системы совершенствовались на протяжении десятилетий и по схеме разводки уже совсем не похожи на своих предшественников. В современных домах мы уже давно ушли от классических дровяных печей — современному человеку нужна автоматизация и не нужны лишние заботы с отоплением дома.

Однотрубная система

В данном виде разводки используется одна труба, которая последовательно идёт к радиаторам отопления, от одного к другому и возвращается к отопительному котлу. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Двухтрубная система

В отличии от однотрубной, в двухтрубной системе радиаторы отопления подключаются параллельно. К каждому радиатору отопления подходит труба с горячим теплоносителем и уходит труба с остывшим. Для движения теплоносителя по трубам отопления может использоваться циркуляционный насос.

Лучевая система

Коллекторный узел в лучевой системе отопленияВ лучевой схеме разводки отопления используется параллельное подключение приборов к отопительному коллектору. При этом к каждому узлу отопительной сети идёт две отдельных, самостоятельных трубы — для подачи теплоносителя и обратная труба.

Фактически, лучевая система разводки является двухтрубной.

Но если в классической двухтрубной системе трубы отопления и с обратным потоком теплоносителя могут быть сгруппированы друг с другом (от одной трубы расходятся трубы на разные радиаторы), то в лучевой системе только отдельная пара труб на каждый конечный элемент.

Коллектор

Это довольно большой узел, в котором сходятся до десятков труб. Для того, что-бы иметь постоянный доступ к коллектору и в то-же время не портить вид дома или квартиры трубами, его монтируют либо в коллекторном шкафу, либо коллектор убирают в подвал или котельную.

Плюсы лучевой системы отопления

• Отключение нужного луча. Если вдруг произойдёт прорыв теплоснабжения, либо в отопительный сезон потребуется замена радиатора отопления, то вы без особых последствий перекроете подачу теплоносителя на конкретный радиатор или другое отопительное устройство. В это время остальные отопительные узлы будут работать, тем самым предотвращается заморозка помещения.
• Регулирование температуры. В отличии от однотрубной системы отопления, можно установить на радиаторы термоголовки — тем самым получая комфортную температуру отдельно в каждом помещении.
• Возможность установки теплосчётчика. Во многих квартирах используется сквозное вертикальное отопление по стоякам, что не позволяет устанавливать теплосчётчики (так как используется несколько стояков), но если использовать коллектор, от которого «запитано» отопление всей квартиры, то появляется возможность установки индивидуального счётчика тепла.

Минусы лучевой системы отопления

Коллекторный шкафУ лучевой системы можно обозначить только 2 минуса: большее количество труб (а соответственно и большая стоимость) и коллектор, для которого нужно будет выделить место.

Но не смотря на минусы, именно лучевая разводка является предпочтительной для использования.

Не забывайте что наша компания «Сантехник Степаныч» всегда поможет вам в выборе системы отопления, материалов, радиаторов и произведёт качественный монтаж всех узлов системы отопления. Имея штат профессиональных сотрудников, мы рассчитываем смету, сверх которой вам не потребуется платить и даём гарантию на выполненные работы.

Основные производители оборудования для отопительных систем

Желание сэкономить на приобретаемом оборудовании может стать причиной быстрого выхода из строя коллектора, что приведет к дополнительным затратам на проведение ремонтных работ и даже замену оборудования. Следовательно, лучше отдать предпочтение моделям от известных и проверенных временем производителей.

Лидерами в этой области можно назвать немецкие компании Rehau и Oventrop.

Бренд REHAU представляет самые популярные модели:

• Коллектор для напольной системы отопления HKV. Его гребенка выполнена из латуни Ms 63, может работать при температуре 80С и давлении 6 Бар.
• В отопительный коллектор HKV-D встроены расходомеры, может использоваться для систем отопления напольного типа. Для изготовления гребенки также используется латунь Ms 63, рабочая температура равна 80 градусам, давление – 8 бар.
• Коллекторы HLV могут подключаться к системе радиаторного отопления с рабочим давлением 8 бар и температурой рабочей среды 80 градусов.

Модели бренда OVENTROP также пользуются огромной популярностью, среди которых можно выделить следующие:

• Гребенка для напольного отопления с корпусом из высококачественной стали, имеющая дополнительные вентили, позволяющие регулировать работу системы. Может работать при температуре до 70С и давлении 6 бар. На стоимость модели влияет количество контуров.
• Стальной коллектор для отопления напольного типа со встроенным ротаметром работает при параметрах, аналогичных первой модели.
• Гребенки, для изготовления которых использовалась нержавеющая сталь, могут устанавливаться  для подключения приборов отопления с рабочим давлением до 10 бар и температурой до 100C.

Использование распределительных коллекторов для систем отопления предполагает значительные материальные затраты. Однако качественный и рациональный обогрев каждой комнаты в доме независимо от площади компенсирует и окупает все расходы, связанные с приобретением и монтажом оборудования. Достичь максимального эффекта работы системы отопления в доме помогает правильно выбранный коллектор теплоснабжения и его профессиональная установка.

Где и как лучше установить гребенку?

Место, где должен будет монтироваться гребенка, лучше всего определять во время проектирования системы водопровода. Но чаще всего приходится монтировать в существующую схему. Главными критериями во время определения места являются:

• доступность для ремонта и монтажа;
• умеренная или низкая влажность;
• несущая стена, на которой можно закрепить гребёнку;
• дополнительное освещение с возможностью проводить работы в аварийном режиме.

Иногда гребенку вообще монтируют в отдельном помещении, либо специально для нее устанавливают специальные коллекторные шкафы.

Гребенки монтируются на горячий и холодный водопровод. Для того чтобы не возникало путаницы и для удобства эксплуатации, производители делают модели разных цветов(красного и синего).

Нюансы установки гребенки:

1. Заниматься установкой должен специалист. Не обладая специализированными знаниями простой обыватель будет испытывать трудности во время монтажа.
2. Для крепления устройства к монтажному шкафу или стене используют крепежные хомуты.
3. Установка узла делается без дополнительного уплотнения.
4. Для холодной и горячей воды монтируются отдельные коллекторы.
5. В водопроводной схеме, данный узел монтируется после фильтра и редуктора давления.
6. Распределительный коллектор в обязательном порядке комплектуется запорной арматурой (регулирующего и отсечного типа).
7. В случае оснащения водопровода двухэтажного дома может возникнуть необходимость в циркуляционном насосе.

Монтаж делать следует только после того как составлена система разводки. Впоследствии рекомендуется учитывать возможную модернизацию системы. Для этого рекомендуется оставить в гребенке несколько свободных подключений, закрыв их заглушкой.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как подключить радиатор отопления.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов.

Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды. Подробнее о его установке рассказано в другой нашей статье.
4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.
