Колодец своими руками - пример самостоятельного устройства

Виды колодцев из разных материалов

Существует два типа колодцев, но если речь идет о сооружении, возводимом своими руками, то имеется в виду шахтная конструкция, так как трубчатый или абиссинский представляет собой, по сути, скважину, поэтому для его бурения нужно привлекать спецтехнику.

Конечно, сделать его самостоятельно тоже можно, но в случае попадания на твердые породы ручным инструментом пробуриться будет невозможно.

Кроме того, на дачных участках такой вид колодца (по-народному, колонку) имеет смысл устраивать при близком залегании воды, которая планируется для использования под хозяйственные нужды, например, полива.

Шахтная конструкция довольно широкая: в среднем ее диаметр составляет около 1 м, поэтому планируя использовать железобетонные кольца для колодцев, следует ориентироваться на их размер.

С увеличением диаметра существенно возрастает объем земляных работ, а делать меньше не практично с точки зрения выполнения работ, так как копать на ограниченной площади не только неудобно, но может оказаться и технически невозможно.

На начальном этапе также следует определиться и с тем, каким способом будет осуществляться подъем воды на поверхность: ручным или с использованием насоса.

Во втором случае колодец можно использовать как источник воды для полноценной автоматической системы водоснабжения на загородном участке.

Конструктивно шахтный колодец состоит из нескольких основных частей:

водоприемника, расположенного в нижней части и служащего для сбора и аккумулирования поступающей воды;
ствола или шахты (от последней и произошло название этого типа колодцев) – это самая большая часть конструкции. Обеспечивает доступ к запасам воды и одновременно служит для защиты от обрушения грунта, а также попадания верховодки в колодец. Для укрепления ствола используются различные материалы: деревянный брус, кирпич, камень, бетонные или пластиковые кольца, бетон для устройства монолитной конструкции;
венчает колодец его оголовок, выступающий над землей на высоту не менее 50-80 см;
обязательными для колодца являются крышка и цепь с воротом, хотя последний элемент может и отсутствовать, например, в случае организации автоматического подъема воды с помощью насоса и труб.

Несмотря на то что традиционно верх изготавливается из древесины, пластиковая крышка для колодца становится все более популярной, так как этот материал более устойчив к воздействию негативных природных факторов.

В некоторых случаях в качестве теплоизоляции, но прежде всего с эстетической целью, возводится сруб для колодца, который представляет собой небольшую надстройку над оголовком, чаще всего, построенную из дерева.

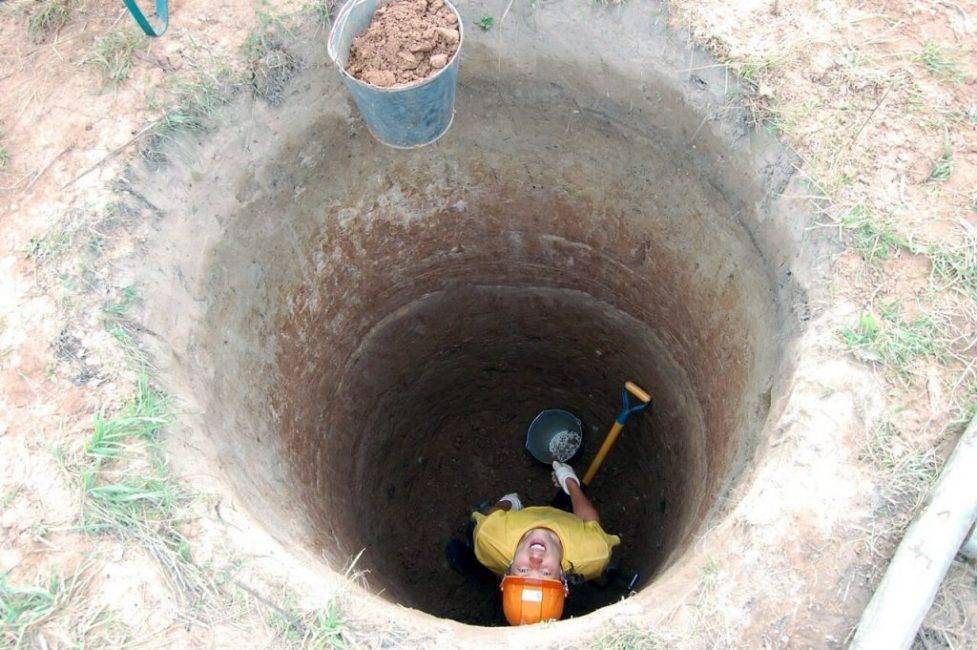

Как выкопать колодец с помощницей

Watch this video on YouTube

Преимущества использования бетонных колец

Но для того чтобы не возникло необходимости в привлечении к их установке спецтехники, рекомендуется выбирать изделия с небольшим весом, монтаж которых может быть произведен вручную.

В этом случае предпочтительно, чтобы размеры бетонных колец для колодцев имели следующие значения: внутренний диаметр – до 1 м, а высота в пределах 0,25-0,5 м.

Популярность бетонных колец для устройства колодца имеет и практическое объяснение, так как, используя этот материал, возведение конструкции можно делать поэтапно, так называемым закрытым способом, при котором происходит постепенное нанизывание изделий по мере углубления.

При использовании таких материалов, как дерево, кирпич или камень резко возрастает объем работ.

Кроме того, эти конструкции полностью не герметичны, что потребует увеличения расходов на строительство, а если применять брус, то и недолговечны.

Но если все-таки решено возводить колодец из бруса, то лучше отдать предпочтение квадратной форме, при этом сруб следует собирать на земле, используя технику рубка «в лапу» без остатка.

Конкуренцию бетонным изделиям могут составить лишь пластиковые кольца для колодца с высокими эксплуатационными характеристиками и инертностью ко многим веществам.

Шахта из такого материала герметична и долговечна, а выполнение работ из-за небольшого веса не составит особой сложности.

Доступным вариантом для самостоятельного строительства колодца можно считать использование бетона, с помощью которого можно возвести и обустроить полностью герметичный ствол колодца, а важным преимуществом следует считать возможность выполнения работ по мере заглубления в грунт.

Копаем колодец на участке! Пробиваем известняк. Будет вода?

Watch this video on YouTube

На какую глубину рыть колодец?

Как сделать «правильный» колодец, чтобы в нем всегда была вода? Его глубина зависит только от природных факторов. Поэтому определить заранее, сколько колец понадобится, очень сложно. Приблизительный ориентир могут дать сооружения, расположенные вблизи, к примеру, у соседей, но и эти данные будут неточны. Метода, который может точно сказать о будущей глубине, к сожалению, пока не существует.

В среднем глубина шахтного колодца составляет 5-12 м

Для подсчета требуемого количества бетонных колец и глубины шахты проводят пробное бурение. С помощью него определяют плотность грунта, его состав, а также наличие вблизи известковых плит. Но и оно точного результата дать не может.

Водоносные пласты на схемах внешне выглядят как полосы, проходящие под землей горизонтально или под небольшим наклоном. Водосборная часть колодца может находиться лишь на его верхней границе (кровле пласта), по центру или на самом дне (подошве пласта).

Для получения чистой воды шахта должна уходить до второго или даже третьего водоносных слоев. Первым из них является верховодка – вода, скапливаемая вблизи поверхности. Ее уровень всегда нестабилен, плюс она легко загрязняется. Используют ее лишь для полива. При рытье же питьевого колодца этот слой необходимо пройти и углубиться вниз.

Выемку грунта продолжают до тех пор, пока жилы не будут хорошо видны, а вода не начнет поступать в котлован в достаточном количестве. Его необходимо оставить на сутки, а на второй день проверить ее прибытие. Если высота слоя воды составляет не менее 1,5 м, копку можно прекращать и приступать к раскачке (очистке) от взвесей грунта.

Самостоятельная копка колодцев на легких песчаных грунтах из-за возможности обрушения и завалов опасна. Если на участке существует несколько мест с прохождением водоносных пластов, выбирать следует место с наиболее плотным грунтом. Желательно, чтобы оно было возвышенным, чтобы избежать стока в него дождевых вод.

Чтобы не рисковать, лучше в этом случае воспользоваться услугами специалистов. Цена сооружения колодца «под ключ» в разных районах может варьироваться, поэтому ее лучше уточнить в конкретной организации.

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)

Основные виды дренажных колодцев

Существует несколько видов колодцев, которые отличаются друг от друга своим предназначением, материалом изготовления и размерами. Устройство дренажных колодцев разных видов практически одинаковое: они представляют собой емкость с закрытым дном, в шахту которой подводятся канализационные трубы. Колодец полностью погружен в землю, а его верх закрыт люком.

Главное различие между колодцами – в их назначении. Каждый вид предназначен для выполнения определенной функции и располагается в определенном месте дренажной системы.

Характеристики смотровых колодцев

Смотровые или по-другому ревизионные дренажные колодцы предназначены для:

проведения плановых осмотров канализационной системы;
контролирования работоспособности трубопровода;
периодической прочистки труб и проведения ремонтных работ.

Ревизионные колодцы устанавливаются в местах, где существует наибольшая вероятность загрязнения или заиливания труб. Их размеры выбираются с учетом особенностей канализационной системы. В небольших трубопроводах, как правило, устанавливаются смотровые колодцы диаметром от 340 до 460 мм.

Крупную дренажную систему целесообразно оборудовать смотровыми колодцами большого диаметра, оснащенными всеми необходимыми приспособлениями для проведения плановых осмотров и ремонтных работ

Крупные водостоки оборудуются дренажными конструкциями, имеющими внутренний диаметр до полутора метров, Некоторые емкости оснащены ступенями для удобного спуска. В такой колодец может спокойно поместиться взрослый человек для проведения работ по очистке или ремонту трубопровода. Прочистка системы проводится путем промывания труб струей воды под давлением.

Разновидностью смотровых колодцев являются поворотные конструкции, которые располагают в местах угловых соединений труб. Их необязательно устанавливать на каждом развороте, обычно они монтируются через угол. При монтаже поворотных колодцев необходимо учитывать конструкцию дренажной системы и устанавливать их так, чтобы к ним можно было подвести все угловые и крестовые участки трубопровода.

Поворотные колодцы закапываются в углах трубопровода. Они устанавливаются таким образом, чтобы при необходимости можно было быстро произвести прочистку канализации

Предназначение накопительных конструкций

Коллекторный или по-другому водоприемный колодец служит для сбора и накопления воды и ее последующей откачки в водоем или сточную канаву. Он представляет собой большую емкость диаметром до полутора метров, в которую отводятся все трубы дренажной системы.

Его устанавливают в местах, где невозможно поставить фильтрующий колодец или отвести собранную канализацией воду в водосток. Как правило, их выносят за пределы участка.

Для отвода накопившейся воды, в коллекторных колодцах устанавливается погружной дренажный насос с отводной трубой, который откачивает собравшуюся жидкость в природный водоем

Водоприемный бак обычно оборудуют электрическим насосом, которым производится откачка накопившейся жидкости в водоем или для полива огорода. Зачатую в накопителях устанавливается автоматическая система, которая при заполнении емкости до определенного уровня, производит откачку воды в автоматическом режиме.

Особенности поглотительных емкостей

Фильтрующие колодцы используются на участках с несильно влажным грунтом, расположенных вдали от природных водоемов и не оборудованных системами водосбора. При этом количество воды, подлежащей откачке, не должно превышать 1 куб. м в сутки.

Форма колодца может быть круглой диаметром до полутора метров, либо прямоугольной или квадратной площадью не более 6 м. Обычно для изготовления колодца используют бетонные кольца или пластиковые емкости.

Глубина залегания поглотительного колодца в грунт должна быть не менее двух метров, а толщина фильтрующего слоя – не менее 30 см

Устройство поглотительного колодца отличается от других видов дренажных емкостей тем, что он не имеет герметичного дна. Вместо этого внизу колодца оборудуется фильтрующая система, которая пропускает через себя грязные стоки воды, очищает их от мусора и отводит в глубокие слои грунта.

Выбор места для колодца

Перед тем, как своими руками выкопать колодец, требуется правильно определить, на какой глубине залегает горизонт с питьевой водой. После чего следует рассчитать и приобрести нужное количество бетонных колец и оборудование, необходимое для строительства гидротехнического объекта и водораспределительной конструкции. Большое значение имеет место и время для копки.

Их выбор зависит от ряда факторов, среди которых:

Результаты геологоразведочных работ. Имеется немало способов, как можно отыскать воду на определенной территории, но самым надежным считается проведение геологических исследований в конкретной местности.
Сведения о близко расположенных источниках. Желательно расспросить владельцев соседних участков, на какую глубину они выкопали колодцы и какого качества в них вода.
Пригодность водного источника для питья. Как уже говорилось, пробу воды необходимо сдавать в ближайшую санэпидемстанцию для проведения химической и микробиологической экспертиз. Ее сотрудники проанализируют наличие химических веществ и болезнетворных микроорганизмов в жидкости и их концентрацию.
Тип грунта. От этого зависит, насколько сложной будет копка колодца своими руками и необходимость применения специального оборудования и других технических средств. В результате их использование отражается на общей стоимости обустроенной гидротехнической конструкции. Тяжелее всего построить колодец на каменистом грунте.
Особенности рельефа местности. Наибольшие затруднения возникают в случае необходимости устройства колодца на холмистом склоне. Проще всего его будет обустраивать на ровном участке.
Расстояние до разных источников загрязнения. Колодцы нельзя выкапывать близко к компостным кучам, выгребным ямам, септикам, хозяйственным постройкам для содержания домашних животных. Гидротехнические сооружения нужно располагать от них на значительном удалении. Колодцы лучше не размещать в низинных местах, куда стекают атмосферные осадки и жидкость с примесью сельхоз удобрений.
Расстояние до жилого строения. Для владельцев дома удобнее всего, когда источник воды к нему находится близко.

Место для колодца не должно создавать помехи проезду и не перекрывать свободный доступ к подсобным помещениям и хозпостройкам. При обустройстве объектов водоснабжения и канализации нужно ориентироваться на положения СНиПа 2.04.03-85, чтобы не допустить загрязнения источников воды для питья и подмывания оснований строений. Так, расстояние от колодца до уличного туалета не должно быть менее 8 метров.

Как сделать домик для колодца из камней или кирпича

При создании такого сооружения сложно привести точные чертежи или схемы, все решает фантазия мастера. Фактически есть два варианта таких построек:

кладка используется для облицовки существующей конструкции – бетонной, каменной, глиняной, старой кирпичной и так далее. При этом облицовка придает сооружению новый, более эстетичный вид;
кирпич, блоки, природный камень или галька/валуны скрепляются раствором для получения базы. Часто в таких постройках вместо цементного раствора используют глиняный – это выглядит более аутентично.

Стойки для навеса, как правило, изготавливаются из дерева. При этом чем больше сооружение, тем более массивными должны быть стойки. Хорошо подходят слабо обработанные стволы деревьев (на фото выше), брус большого сечения.

В качестве кровельного материала для навеса используют деревянную дранку, керамическую или каменную (сланец) черепицу, реже металлочерепицу и другие современные покрытия.

Очень эстетично смотрятся модели с дерновой крышей. Вырастить на ней некрупные растения несложно, но следует учитывать увеличенную нагрузку на стойки навеса.
