Схемы укладки водяного теплого пола
От правильно подобранной схемы выкладки зависит равномерность обогрева поверхности. «Змейка» применяется в том случае, когда не нужна одинаковая интенсивность нагрева напольного покрытия. Например, в жилой комнате не обязательно нагревать пространство под корпусной мебелью или шкафами-купе.

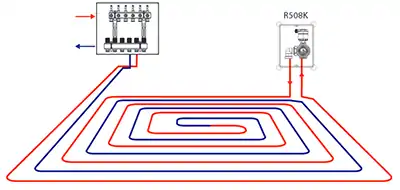

Схема «улитка» позволяет расположить трубы с теплоносителем для равномерного прогрева.
Комбинированный способ делает возможным прогрев углов у наружных стен помещения.
Змейка
Выкладка «змейка» начинается по периметру всего помещения, затем петля выгибается на 180, и укладывается от стены к стене зигзагами. В этом случае поверхность прогревается неравномерно, имеются участки с более и менее интенсивным обогревом.
Второй способ «змейка» подразумевает, что трубы с горячей и остывшей водой кладутся рядом. В результате происходит равномерный прогрев всей поверхности.
Схема «Змейка» имеет следующие особенности:
- максимальный изгиб петли достигает 180
- уложенный данным способом контур работает от не слишком мощного циркуляционного насоса
- активно применяется в ванной комнате и санузлах
- монтируется в помещениях с линейным уклоном, укладывая от смесительного узла в сторону наклона
Улитка
Проложение труб начинается вдоль стен, затем у самой дальней стены петля разворачивается обратно. Её прокладывают по спирали, перемещаясь к центру комнаты. Достоинством данного метода является одинаковый прогрев всей поверхности даже у наружных стен, что позволяет снизить мощность котла при сохранении отдачи теплоносителя.
Особенности схемы укладки «Улитка»:
- изгиб трубы составляет 31-90
- используется при отоплении больших площадей, где обогрев идёт за счёт нескольких водяных контуров
- не применяют в комнатах с линейным уклоном, потому что велика вероятность частого образования воздушных пробок
Комбинированная схема раскладки
При комбинированной схеме часть комнаты отапливают водяным контуром, уложенным способом «улитка», а вторая половина – по схеме «змейка». Либо две жилые комнаты в доме можно отапливать по схеме «улитка», а в санузеле и душевой проложить несколько витков «змейкой». Как составить схему укладки пола по плану?
При составлении плана монтажа пола надо учитывать следующее:
- определиться, в каких помещениях будет проведена система «тёплый пол», а где останутся радиаторы
- мощность котла
- размеры комнат в м2
- количество отапливаемых этажей
- материал основы (дерево, бетон, полистирол)
- расположение мебели в комнатах
- угол наклона поверхности
Также при расчете следует обратить внимание на некоторые нюансы:
- длина контура (общей длины трубы теплоносителя) не должна превышать 80 м, иначе нарушается циркуляция
- разница между длиной контуров в разных комнатах должна быть не более 15 м
- минимальная площадь контура должна составлять 15 м2
- количество материала зависит от шага укладки
| Расстояние между петлями/см | Расход материала/погонный метр |
| 10 | 10 |
| 15 | 6,7 |
| 20 | 5 |
| 25 | 4 |
| 30 | 3,4 |
Т.о. количество материала высчитывается по формуле:
погонный метр трубы (с учётом расстояния между петлями) x площадь помещения
План дома или помещения переносят на миллиметровую бумагу либо пользуются специальной программой.
Виды подключения теплого пола к системе отопления

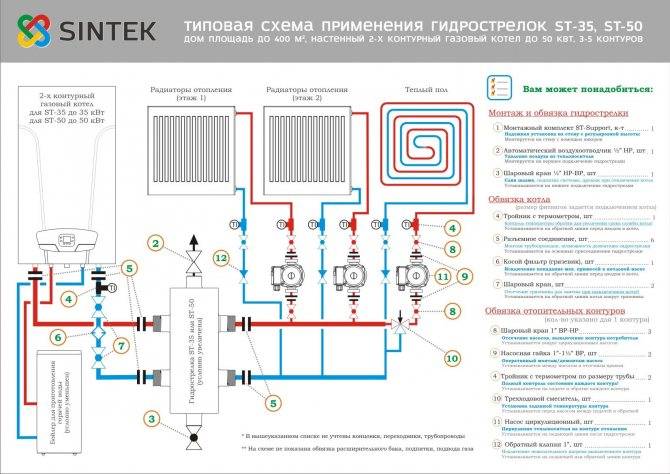

Комбинированное отопление радиаторы плюс теплый пол может быть единственным возможным способом достижения комфортных условий в помещении. Но по ряду причин невозможно теплый водяной пол, подключить простой «врезкой» в стояк или трубы отопления, обеспечив таким образом подачу горячей воды и ее возвращение в систему (обратку).
Основными из них являются:
- самостоятельная циркуляция воды в тонких и протяженных трубах невозможна, а, значит, для подключения к отоплению необходим насос;
- для согласования давления в системе, необходимо устройство его сглаживания, предотвращающее эффект гидроудара;
- необходимо удалять из системы воздух;
- фильтрация воды, особенно актуальная в системах центрального отопления, подразумевает наличие грязеуловителей;
- наличие смесителя, обусловлено необходимостью перемешивать воду из подачи и обратки в определенных пропорциях для достижения требуемой температуры в контуре теплого пола (понижение температуры воды относительно отопительной системы);
- приборы для регулировки и учета (для ЖКХ) объективно необходимы.
Из-за этих факторов схема подключения теплого пола к системе отопления значительно усложняется.
Виды (схемы) подключения водяных теплых полов в случае автономного домашнего отопления или при получении разрешения от ЖКХ, предполагающие врезку непосредственно в трубы системы, представлены на рисунке.
Схема подключения водяного теплого пола к системе отопления
Наиболее простая, а, соответственно, недорогая схема подключения теплого пола к котлу «а» работает с использованием двухходового краника, связанного с термостатом. Теплота регулируется путем уменьшения или увеличения потока вентилями-регуляторами (3 и 4). Перепускной клапан 8 служит для выравнивания давления.
Схема «б» в принципе аналогична первой, с тем лишь исключением, что коллекторы связаны напрямую перемычкой 8 совместно с клапаном, запирающим подачу при превышении давлением допустимого значения.
Высокую надежность и простоту сочетает в себе схема «в». Здесь на обратке устанавливается трехходовый кран (11), который перенаправляет охлажденную воду на участок подачи.
Более совершенная, нежели предыдущая, схема «г» отличается более чувствительной регулировкой температуры. Это объясняется наличием на трубе подачи трехходового смесителя (9), который перемешивает воду до попадания ее в циркуляционный насос (1).
Нет предела совершенству. Справедливость высказывания подтверждает схема «д». В ней применен четырехходовый клапанный смеситель, который может управляться вручную и при помощи сервопривода, реагирующего на сигналы, поступающие от блока термостата.
Схема «е» описывает оптимальное подключение теплого пола в квартире к системе центрального отопления через теплообменник (14). Здесь подразумевается наличие соответствующего разрешения для выполнения данной процедуры, а также воздухоотводника, манометра, клапана избыточного давления и расширительного бака (13). Эти элементы составляют группу безопасности (12) при подключении теплого пола от батареи.

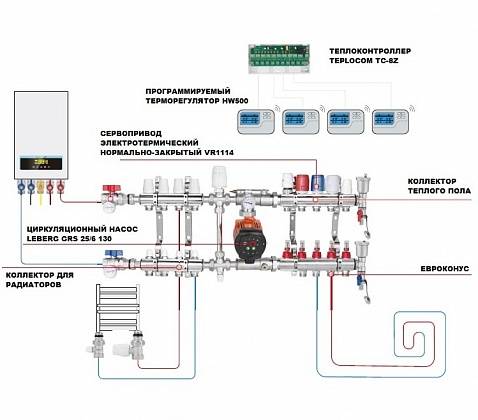

Собранный насосно-смесительный узел, обеспечивающий включение и управление теплого водяного пола, должен выглядеть примерно так, как показано на рисунке:
Насосно-смесительный узел
Обустройство системы с газовым котлом
Главная сложность – организация разводки по двум контурам с разной температурой теплоносителя. Наиболее рациональные варианты – последовательное подключение или гидрострелка. Последовательное подключение более экономично, а гидрострелка – практична, т.к. ее использование позволит добиться оптимальной работы конденсационного котла. В контур теплого пола будет поступать теплоноситель более низкой температуры, чем в радиаторы.
Температура отопительных приборов регулируется автоматически, по мере их остывания в каждом из контуров должны запускаться циркуляционные насосы. Чтобы остановить работу одного из контуров, достаточно отключить насос. Для минимальной инерционности системы выбирают трубы с маленьким внутренним сечением, оптимально – 20 мм.
Газовое отопительное оборудование устанавливают в отдельных помещениях. Высота потолков в котельной должна быть не ниже 2 м, а объем помещения не менее 7.5 м.куб. Обязательно нужно позаботиться о вентиляции
Подробное описание схемы подключения комбинированного отопления с теплым полом и радиаторами есть в видеоролике ниже:
Выполнение монтажных работ
Каждый домовладелец задается вопросом, как правильно делать отопление в доме. Монтаж системы отопления в частном доме своими руками проводится в несколько этапов:
Вначале обустраивают помещение, где будет установлен котел. Внутренняя отделка этой части дома должна выполняться из огнеупорных материалов. Также следует позаботиться о хорошей вентиляции.
При установке котла следует помнить, что оборудование не должно плотно стоять на полу, прижиматься к стене и доставать до потолка. Во всех измерениях должен соблюдаться небольшой отступ
Кроме того важно обеспечить свободный доступ к котлу.
Установив котел, можно подключать к системе циркуляционный насос или устанавливать коллектор. Действия зависят от выбранного типа системы отопления.
Далее монтируются и закрепляются необходимые датчики контроля и приборы учета, а также элементы, позволяющие регулировать работу всей системы или ее определенного участка.
На следующем этапе выполняют монтаж магистральных трубопроводов
Для фиксации трубных элементов в стенах делают отверстия с помощью перфоратора. В процессе работы следует придерживаться основного правила монтажа системы отопления: на каждый погонный метр делают уклон в 5 мм. Пренебрежение этим правилом может снизить эффективность работы всей отопительной системы, поэтому нужно ответственно подойти к этому этапу.
Завершением монтажных работ можно назвать установку радиаторов. Для их закрепления на стене делают отметки карандашом или маркером и перфоратором пробивают отверстия, в которые вставляют кронштейны. Делая разметку, придерживаются следующего: расстояние от пола до нижнего уровня радиатора должно составлять 10 см, от стены до задней поверхности – 2 см, от подоконника – 10 см. входное и выходное отверстие каждого радиатора оснащается вентилем для более простой замены или ремонта.
После установки всех элементов системы выполняют проверку. При установке газового котла обязательно требуется присутствие представителя газовой службы.
Из всего вышесказанного, можно сделать вывод, что монтаж отопительных систем в частном доме не является сложным процессом, что позволяет большую часть всех работ выполнить своими руками. Главное условие – соблюдение правил и неторопливый монтаж. Однако такое возможно при наличии большого количества свободного времени. Если сроки для выполнения монтажных работ небольшие, то можно некоторые этапы доверить специалистам. В некоторых ситуациях это позволяет сэкономить и время, и материальные средства.
Чтобы система отопления могла безупречно функционировать достаточно долгий срок, необходимо приобретать материалы только высокого качества. Приобретая качественные радиаторы можно добиться максимальной эффективности работы отопительной системы и сократить расходы на топливо.
Какие отопительные приборы выбрать?
Для газифицированных населенных пунктов этот вопрос не актуален, поскольку газ был и остается самым дешевым и доступным топливом. Установка качественного конденсационного котла решает проблему. А вот в местностях, где поблизости нет магистрали, выбор обычно сводится к твердому или жидкому топливу.
Сжиженный газ, как показывает практика, не выход, т.к. отопление обходится слишком дорого независимо от того, насколько экономичным будет котел. Но «для подстраховки» можно приобрести газовую модель, которую легко переоборудовать под отопление сжиженным газом, просто сменив форсунку.
Если у владельца дома есть возможность покупать солярку ниже рыночной стоимости, то жидкотопливный котел – хороший вариант для отопления дома большой площади. Если же такой возможности нет, то лучше всего остановиться на твердотопливном котле длительного горения.
При проектировании схемы отопления с теплым полом и радиаторами нужно учитывать, что напольный обогрев более экономичен. Но это не значит, что радиаторы бесполезны. Их задача – создавать тепловую завесу возле окон и предотвращать остывание дома. При правильном выборе элементов системы и продуманном контроле отопление будет максимально эффективным и при этом относительно недорогим.
Конденсационный котел – самое выгодное решение для частного дома. КПД устройств существенно выше привычных котлов, а топливо расходуется экономнее. Конденсационные модели энергозависимы, т.к. оснащены системами электронного розжига. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя
Схемы укладки
Существует несколько видов схемы теплораспределения труб. Каждая из них применяется в разных случаях.
Оно чаще делается одинаковым. Но, если есть в помещении место, которое необходимо прогревать интенсивней – в этом месте делают шаг меньше, от этого трубы располагаются ближе друг к другу и теплее греют.
Змейка
Змейку проще всего устанавливать. Чаще применяют в небольших, уютных помещениях. Теплоотдача змейки ниже других вариантов. Классический шаг змейки – 150 мм (100 мм у стены и холодной зоны).
Ниже, данной схеме (слева) видно, что трубы нагреваются только с одной стороны (на половину), другая часть начинает остывать и к концу змейки вода совсем остывает. В этом и заключается главный минус такой системы. Но, она идеально подходит в помещениях, где одну часть комнаты нужно прогревать, а вторую часть желательно оставить прохладной или менее теплой.
Проблему неравномерного прогрева можно исправить, используя схему двойной змейки. Ниже (справа) показана ее схема.
Еще существует угловая змейка. Применяется, если стены, отходящие с обеих сторон от угла, выходят на улицу. Эти стены в холодный период времени остывают, поэтому рекомендуется вдоль этих стен устанавливать угловой вариант. Причем, нагревательная часть змейки будет проходить прямо у этих стен. Чем ближе к центру комнаты – тем меньше нагрев.
Посмотрите видео, в котором установщик теплых полов укладывает теплоноситель по схеме «змейка». В конце виде кратко рассказывается о подключении змейки к насосу и распределителю.
Водяной теплый пол своими руками. Часть 2. Монтаж труб
Watch this video on YouTube
Улитка
Данный вид пола – спираль, отсюда и название «Улитка». По сравнению со змейкой, он более эффективен по нагреву помещения. Тепло распределяется равномерно.
Укладка начинается с края комнаты, проходит вдоль стен и доходит до центра, затем разворот и продолжение от центра к краю. Шаг при такой укладке – от 1 см. Чаще всего применяют шаг в 2-3 см.
Если помещение большое, не стоит растягивать улитку, так как обогрев комнаты будет неэффективным. Лучше улитку разделить на 3 разных контура, как показано на рисунке ниже:
Более наглядный монтаж улитки показан в видео. Мастер пошагово укладывает трубы. Дает полезные советы, которые упрощают укладку пола. На 1 комнату используют несколько улиток для более качественного обогрева помещения.
Водяной Тёплый Пол, монтаж
Watch this video on YouTube
Комбинированная схема раскладки
При такой установке теплого пола используют змейку и улитку вместе. Например, дано помещение из 4 комнат. Самые большие из них – будут улиткой. Те, что поменьше – змейкой.
Можно в одной из комнат сделать 2 витка змейки, а далее продолжить улиткой. Т.е. происходит совмещение схем в 1 комнате.
Ниже представлена схема комбинированной укладки:
Такой метод рекомендуется использовать только опытным специалистам, а не просто для «разнообразия»
Важно рассчитать грамотно распределение тепла по помещению и комнатам, продумать, где должны быть холодные зоны (места, где будет стоять мебель). Если в комбинировании нет необходимости, то его не применяют
Предлагаем посмотреть полезное видео. Мастер на схеме показывает принцип укладки комбинированной системы пола (змейка + улитка). Для примера задействовано помещение из 4-х комнат отдельного назначения (кухня, спальня и т.д.).
3 Как сделать схему раскладки контура теплого пола
Watch this video on YouTube
Этапы формирования деревянного пола
Деревянный пол, создающийся на втором этаже дома, может быть лаговым или балковым.
Процесс создания деревянного пола разделяется на следующие этапы:
Первоначально формируется черновой пол, для которого обычно используются разные бруски или доски, обладающие высокой прочностью и низкой влажностью. Они подгоняются в соответствии с габаритами самой комнаты, в которой выполняются работы
При этом важно, чтобы был получен ровный слой, в котором отсутствуют перегибы или иные проблемы.
Создается гидроизоляционный слой, для чего оптимальным выбором считаются современные гидроизоляционные материалы, представленные в виде рулонов. Ими покрывается все основание с небольшим нахлестом на стены
Дополнительно можно произвести обработку разными обмазочными материалами.
Проводится утепление деревянного пола. Для этого могут использоваться разнообразные материалы, но самой популярной считается для этого минеральная вата. Она выпускается в виде плит или листов. Они ровным слоем укладываются на поверхности пола, а все стыки заклеиваются.
Монтируется слой пароизоляции. Он будет выступать в качестве защиты минеральной ваты от влаги, а также будет защищать и сам деревянный пол второго этажа от влаги изнутри. Здесь обычно выбираются подходящие виды пленок, которые раскатываются по ровной поверхности внахлест с обязательном приклеиванием мест нахлеста.
Устанавливается основной пол. Здесь может использоваться настил пола или же монтируется пол на лагах. Оптимальным считается последний вариант, предполагающий установку с помощью саморезов специальных лаг, обладающих одинаковыми размерами. Расстояние между ними равно ширине используемых далее плит для формирования настила.
Деревянные полы обладают многими плюсами, однако если перекрытия второго этажа являются качественными и надежными, то можно сделать и бетонные полы, которые прочны и долговечны.
Альтернативное решение
Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.
Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.
На законодательном уровне электрический обогрев разрешен и может быть применен в любое время года, в то время как водяной пол зависим от сезонной подачи горячей воды. Соответственно функционировать он может исключительно в период с осени по весну – отопительный сезон.
Выбор оптимальной схемы отопления
Для начала определим, какая нам нужна отопительная – с естественной или принудительной циркуляцией. Если у вас большой двухэтажный коттедж, то выбирать нужно однозначно систему с насосом. Но если вы имеете небольшую дачу в удаленной от центральных магистралей местности, вам, возможно, подойдет самотечная система, способная работать без электричества.
Теперь выберем между однотрубным и двухтрубным вариантом. Если в доме немного помещений, а требования к эстетичности интерьера высоки, лучше установить отопление по однотрубной схеме. Но если комнат много, а тепловой режим отдельных помещений, например детских, имеет для вас большое значение, выбирайте двухтрубный тип отопления.
Принимая окончательное решение важно помнить, что большинство домовладельцев предпочитают двухтрубную схему с принудительным принципом функционирования
Что такое совмещенное отопление
Комбинированной (смешанной) называют такую систему отопления, в которой присутствуют как традиционные высокотемпературные (обычные радиаторы, конвекторы), так и низкотемпературные (теплые полы, реже — теплые стены) нагревательные приборы.
Водяные полы в совмещенной системе подключают двумя способами:
- К существующим отопительным котлам. Преимущества такого решения – уменьшение сметной стоимости оборудования, сокращение времени монтажа. Недостаток – дополнительное отопление не может функционировать в автономном режиме. Это становится причиной увеличения расхода тепловой энергии, эффективность использования теплого пола понижается.
- Устанавливать отельные котлы для обогрева пола. Недостаток – значительное возрастание стоимости. Преимущества – полная автономность, водяные полы можно использовать независимо от радиаторов. Это может быть необходимо для небольшого подогрева комнаты, кода батареи уже отключены, например, в осенне-весенний период.

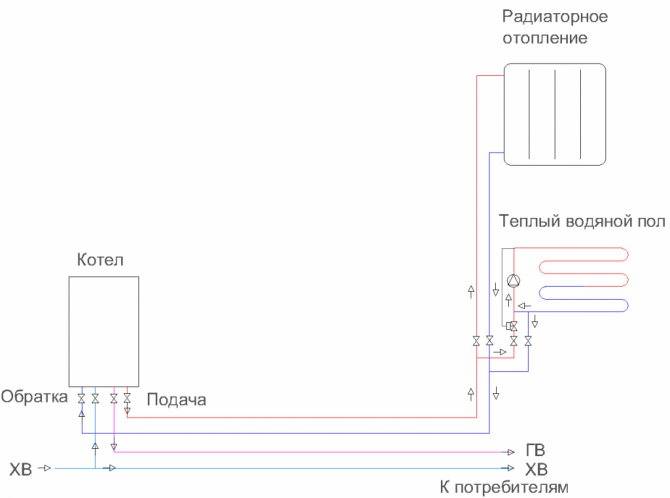

1 этаж — теплый пол, 2 этаж — радиаторы
Как подключить к индивидуальному отоплению
Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.
Однотрубная
Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.
Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.
Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.
На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.
Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м
Двухтрубная
Она считается самой эффективной для полноценного функционирования полов с подогревом.
В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.
Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.
Контур, применяемый в данной схеме, не должен быть больше 50 м.
Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.
Гравитационная
Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.
Параметр трубы магистрали должен начинаться от 3,2 см.
Трубопровод может проходить в виде змейки либо спирали.
Комбинированная: водяной пол и батареи
Отличают такую систему два свойства: циркуляционная и герметичная.
Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.
После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.
Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.
Нюансы комбинированной схемы:
- обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
- необходимость использования большого количества дополнительных составляющих процесса;
- управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.
Принципы технологии подключения к готовому отоплению
Подсоединение теплого пола к имеющейся системе отопления требует соблюдение следующих принципов:
- к каждому радиатору потребуется дополнительно подключить коллекторный узел;
- теплоноситель не должен иметь температуру более +55 градусов;
- новая конструкция не должна иметь нормативное давление более 9 атм.
Во время подготовки требуется рассчитать рабочие параметры теплого пола, зависящие от имеющей отопительной системы. Она бывает одно- или двухтрубной.
В двухтрубной системе имеется два отдельных трубопровода. По одному происходит подача горячей жидкости, а по другому – отвод к котлу остывшей. В однотрубной системе теплоноситель циркулирует по одному трубопроводу. Теплый пол в таком случае будет подключен как дополнительный радиатор. Его монтируют после отопительного прибора, что исключает использование приспособлений для снижения температуры теплоносителя.
