Обзор моделей котлов на отработанном масле с отзывами

Изготовление котла своими руками

Под жидкое горючее можно переделать любую твердотопливную или газовую печь. Но для самостоятельного изготовления лучше выбрать чертеж котла на отработке с водяным контуром с пламенной чашей.

Самодельный котел имеет небольшие размеры, но при этом обеспечивает 15 кВт тепловой мощности. В час он расходует не более 1,5 л отработки в час. Воздух в камеру сгорания нагнетается с помощью небольшой турбины, поэтому нужно будет озаботиться подведением электричества к агрегату. Горючее поступает в зону сгорания порциями из отдельного бака, оснащенного вентилем. Последний может служить регулятором нагрева.

Для улучшения дожига в центральной трубе имеется большое количество отверстий и горизонтальных прорезей. Дым от сгорания топлива уходит через дымоход, закрепленный на выходе из камеры сгорания.

Необходимые инструменты и материалы

Нужно заранее приготовить емкость, из которой будет изготовлен корпус. Лучше всего для этого подходит газовый баллон. Нужно выбирать экземпляр объемом от 50 л.

Также понадобятся следующие материалы:

  1. Стальная труба Ø 100 мм с толщиной стенок не меньше 2 мм. Она нужна для дымохода.
  2. Металлический лист в половину сантиметра. С его помощью камера сгорания будет отделена от зоны испарения.
  3. Железная труба Ø 100 мм с толщиной стенок 6 мм. Она пойдет на изготовление горелки.
  4. Тормозной диск от машины. Его диаметр должен быть не меньше 20 см.
  5. Муфта для соединения труб.
  6. Шаровый кран на полдюйма
  7. Топливный шланг.
  8. Бак для хранения топлива.
  9. Заготовки для ножек.
  10. Патрубки.

После сборки устройства его нужно будет защитить от коррозии. Для этого дополнительно следует приобрести необходимую химию и эмаль.

Что касается инструментов, то в первую очередь понадобится аппарат для сварки. Лучше всего использовать инвертор, так как он позволяет делать качественные сварные швы. Также пригодятся: дрель, УШМ с набором дисков, сверла, плашки для резьбы, ключи, электрический наждак.

Работать с металлом придется много. Для ускорения работы нужно приготовить емкость с водой для быстрого охлаждения инструментов.

Порядок сборки

Прежде чем приступать к работе с баллоном, его нужно полностью освободить от остатков газа. Делается это простым сворачиванием вентиля и переворачиванием емкости для удаления конденсата. После промывки баллона можно приступать к сборке котла:

  1. В баллоне прорезаются 2 проема один над другим. Между ними оставляется перемычка шириной в 50 мм. Верхнее окно больше нижнего в 2 раза.
  2. К краям кусков, оставшихся после выпиливания проемов, привариваются петли и защелки. Это будут дверцы проемов.
  3. Из листа металла толщиной в 5 мм вырезается диск по диаметру баллона. В центре полученной детали делается отверстие под трубу Ø 100 мм. Диск подгоняется по месту в баллоне.
  4. Отрезается кусок трубы с толстыми стенками длиной в 200 мм. В нем насверливаются отверстия Ø12 мм с шагом не более 40 мм. Причем перфорация должна занимать лишь половину заготовки.
  5. По центру полученной горелки приваривается ранее заготовленный диск. Он должен размещаться над отверстиями.

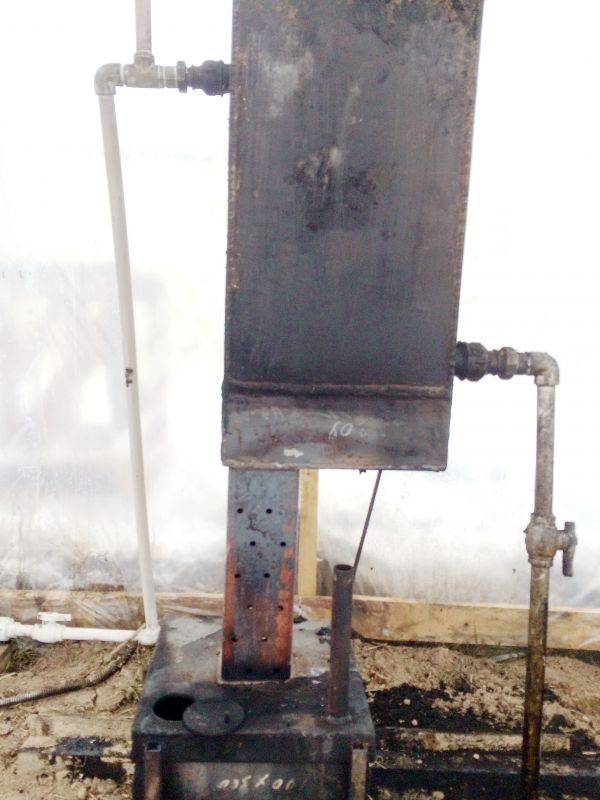

Создайте котел своими руками

  1. Перегородка с горелкой вставляется в баллон и приваривается к перегородке между проемами.
  2. Чаша испарителя собирается из тормозного диска. Имеющиеся в нем отверстия заваривается с использованием металлического диска.
  3. Делается крышка для чаши с отверстием под горелку. К его краям приваривается муфта из стальной трубы.
  4. Из двух листов металла вокруг баллона наваривается корпус водяной рубашки. В верхней и нижней части кожуха вырезаются отверстия для последующего крепления патрубков подачи и отвода воды.
  5. Сверху почти готовый котел закрывается крышкой с врезанной трубой для дымохода.
  6. В боковую стенку баллона на уровне нижней камеры врезается трубка для горючего. Ее кончик должен располагаться точно над окном подачи топлива в чашу.
  7. Бачок с горючим прикрепляется через шаровой кран.

После завершения сборочных работ нужно проверить работоспособность агрегата. Делать это лучше до постановки в отопительную систему. Для проверки через шаровой кран в нижнюю топку заливается отработанное масло. Сверху добавляется немного керосина и поджигается. Если все нормально, то можно врезать котел в систему отопления.

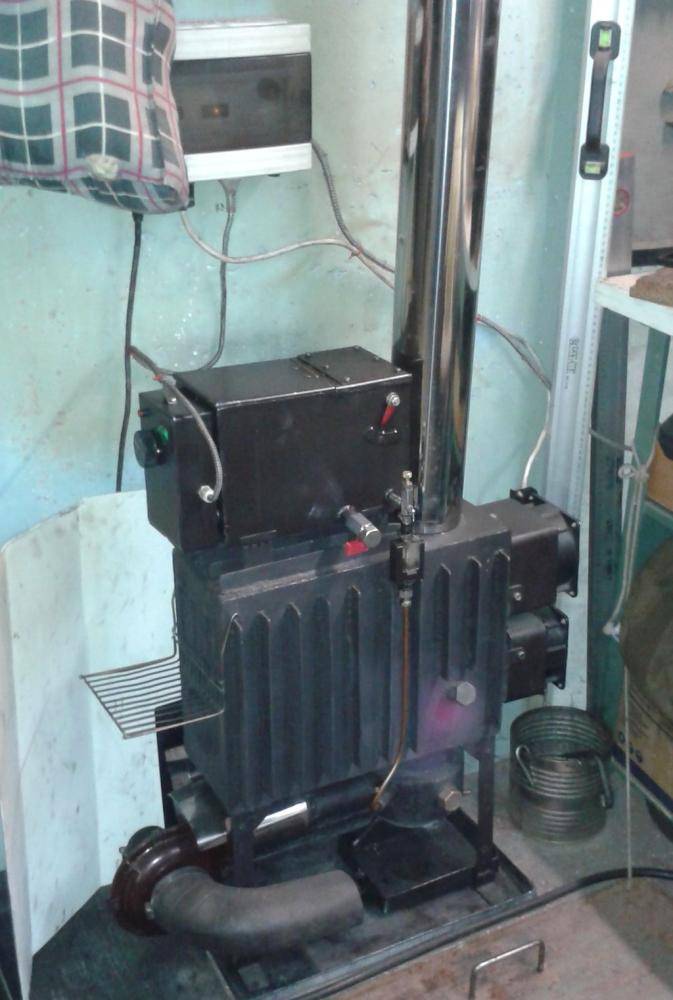

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

  • болгарка;
  • сварочный аппарат;
  • молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

  • огнеупорное асбестовое полотно;
  • герметик термостойкий;
  • стальной лист толщиной 4 миллиметра;
  • металлическая труба с сечением 20 и 50 сантиметров;
  • компрессор;
  • вентиляционную трубу;
  • сгоны;
  • болты;
  • стальные переходники;
  • углы полудюймовые;
  • тройники;
  • арматуру сечением 8 миллиметров;
  • насос;
  • бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

  1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
  2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
  3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
  4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
  5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
  6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
  7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
  8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
  9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

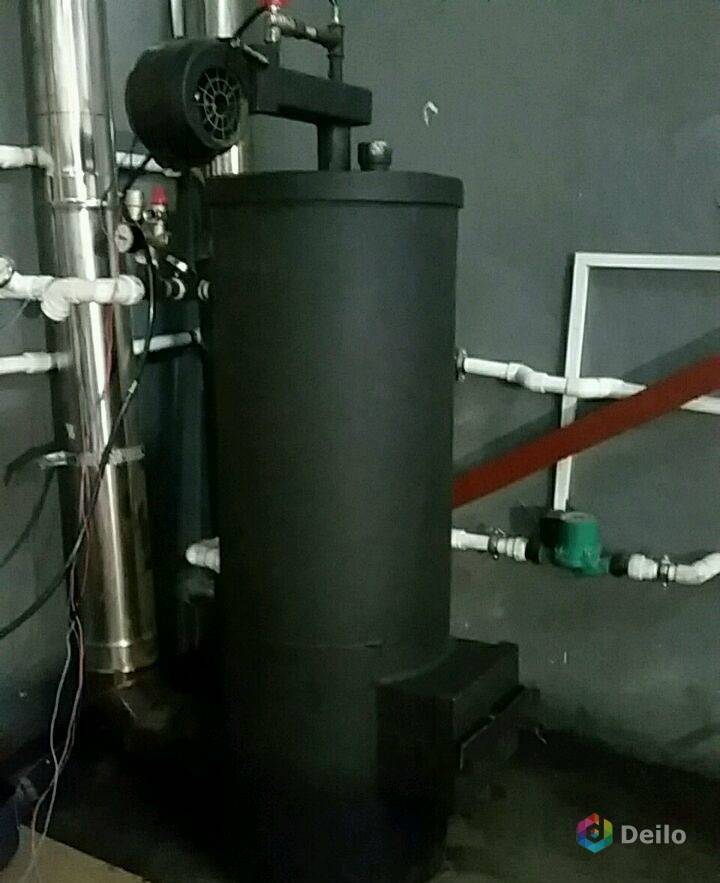

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

  1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
  2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
  3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

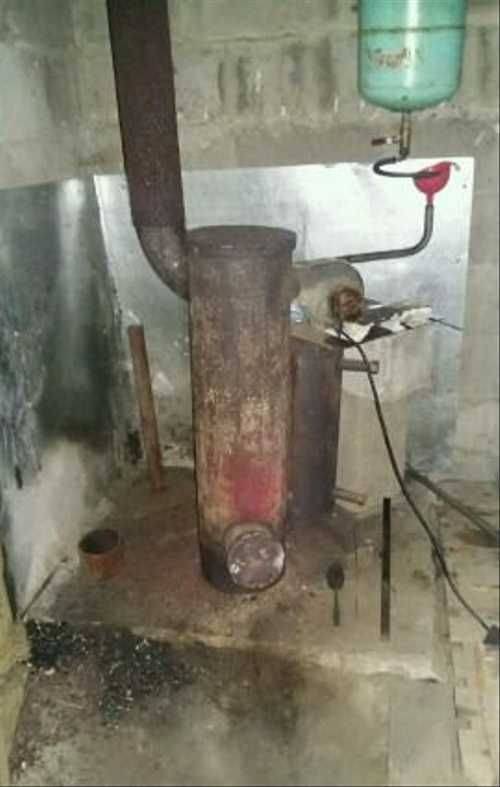

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

  • уголки размером половину дюйма соединяются за счет сгонов и тройников;
  • на маслопровод закрепляется штуцер с помощью переходников;
  • все соединения предварительно обрабатываются герметиком;
  • из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
  • для установки горелки используются две разного размера пластины из стали;
  • внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
  • горелка вставляется в предназначенный для нее корпус;
  • после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
  • большая пластина монтируется в качестве крепежной накладки;
  • в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
  • две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

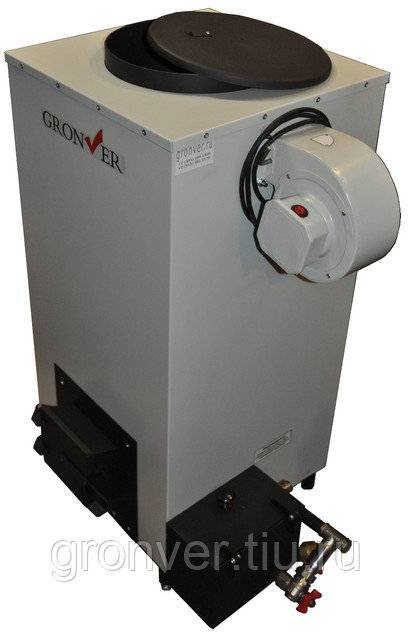

Самые популярные котлы на отработанном масле

В связи тем, что котлы на отработке получили очень широкое применение в силу своей эффективности, на рынке присутствуют как очень простые изделия для небольших помещений, так и серьезные устройства, рассчитанные на обогрев площадей в тысячи квадратных метров.

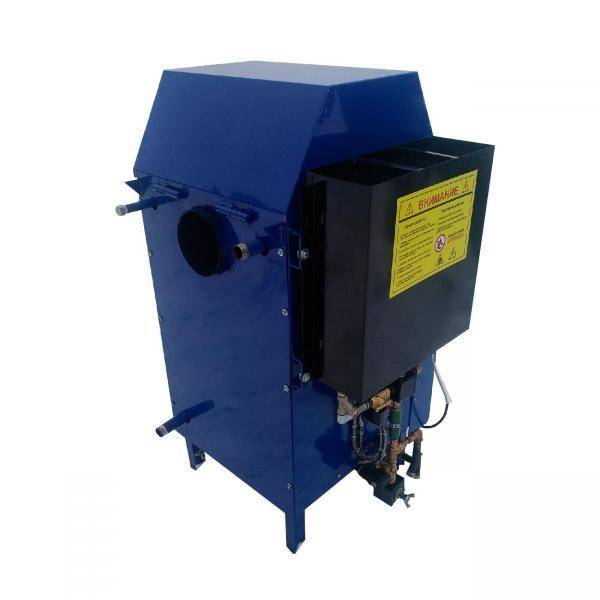

Водогрейные котлы ЭКОМ производства «Промтех» (Россия)

Линейка представленных котлов начинается от ЭКОМ 15 (площадь обогрева – до 150 кв. м. цена – 49 тыс. рублей) и заканчивается ЭКОМ 350 (3500 кв. м. цена – 417 тыс. рублей).

Водонагревательные котлы EcoBoil

Бренд представляет бюджетные варианты котлов, которые могут использоваться для помещений различной площади: от самой простой модели №18 (до 150 кв. м. цена – 35,2 тыс. рублей) до модели №99 (до 1000 кв. м. цена 87 тыс. рублей).

Полезная мощность – 29 кВт. Стоимость — от 100 тыс. рублей.

Полезная мощность – до 100 кВт. Стоимость – от 244 тыс. рублей.

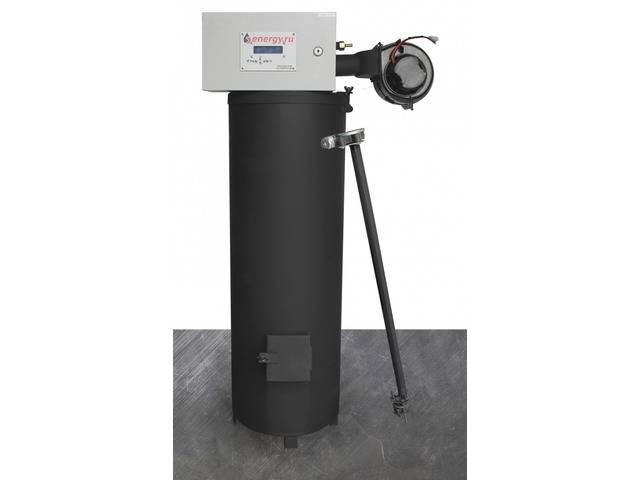

Котлы на отработанном масле производства Energy Logic

Один из самых популярных брендов на отечественном рынке представляет широкую линейку котлов на отработке, которые могут использоваться как для отопления больших производственных, складских или подобных им помещений, так и в системах горячего водоснабжения. Производитель выпускает 6 моделей изделий, характеристики которых находятся в диапазоне:

  • по мощности выделяемого тепла – свыше 41…..до 218 кВт;
  • по потребляемой мощности – свыше 0,88..…до 2,2 кВт;
  • по диаметру дымоходной трубы – свыше 152…..до 305 мм.;
  • по расходу отработанного масла – свыше 3,75…..до 20 литров/час;
  • по площади отапливаемого помещения – свыше 2100…..до 5830 кв. м.;
  • по массе – свыше 260…..до 670 кг.;
  • по габаритным размерам – минимальные 1120*1020*610, максимальные 930*1240*920 мм.

Стоимость самых простых моделей составляет 300 тыс. рублей, самых мощных – около 650 тыс. рублей.

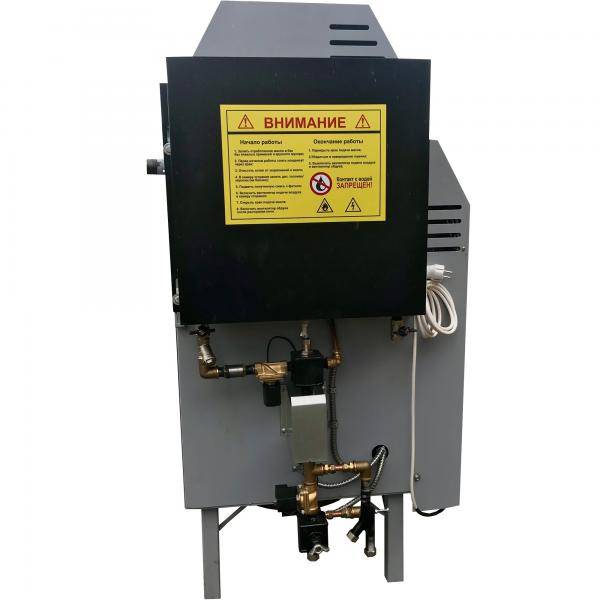

Обзор отопителей на отработанных маслах

Если самодельные котлы нам доводилось встречать или слышать о них достаточно часто, то фирменные изделия не столь распространены. Главная причина этого явления – приличная стоимость отопительного оборудования как российских, так и зарубежных производителей. Но нередко возникают ситуации, когда генерация тепла от старых масел или дизельного топлива остается единственной альтернативой, поэтому интерес к данному оборудованию не теряется.

Для того чтобы организовать домашнее отопление на отработанном масле, производителями предлагается оборудование следующих видов:

  • Теплогенераторы, работающие по принципу предварительного испарения топлива.
  • Котельные установки со специально приспособленными факельными горелками.
  • Жидкотопливные котлы.

Агрегаты первого типа имеют самую простую конструкцию. Принцип их действия имеет некоторое сходство с пиролизными котлами. На дне камеры сжигания или во встроенной чаше системой топливоподачи поддерживается определенный уровень масла, туда же подается по вертикальной трубе воздух. Суть в том, что с нагретой поверхности горючей жидкости происходит ее испарение, после чего эти пары дожигаются с участием вторичного воздуха.

Как работает на отработанном масле агрегат, стоит рассмотреть на примере российского котла БЕЛАМОС, который изображен на рисунке.

Схема работы котла на отработке

В процессе сгорания идет прямой нагрев водяной рубашки через стенки топки, кроме этого в двухходовом жаротрубном теплообменнике отнимается тепло у дымовых газов. Таким образом, продукты горения после прохождения жаровых труб выходят наружу с невысокой температурой через патрубок дымохода. Воздух в топку подается принудительно, посредством вентилятора. Для розжига и очистки камеры сгорания в нижней части корпуса устроена герметичная дверца. В отдельно стоящей емкости хранится отработанное масло, его доставку в агрегат осуществляет насосная топливная станция.

  • Преимущества данного типа установок следующие:
  • Простая конструкция, благодаря чему можно сделать котел своими руками.
  • Электронный блок плавно регулирует интенсивность горения.
  • Обслуживание отопителя – операция несложная, ее выполняют самостоятельно.
  • Относительно невысокая цена оборудования.

Из существенных недостатков стоит выделить низкий КПД (не выше 90%) и зависимость от электроэнергии. При ее отключении котел на масле потухнет, а при возобновлении электроснабжения для розжига потребуется вмешательство человека.

Проверка печи перед эксплуатацией

Прежде чем устанавливать собранный своими руками котел на отработанном масле в помещении, нужно проверить его работоспособность на открытом воздухе.

Для этого:

  • заливаем в топливную камеру около 2 л отработки;
  • немного бумаги сворачиваем в трубочку и поджигаем;
  • бумагу можно пропитать специальным составом для костров, чтобы она лучше горела;
  • в нижний резервуар опускаем подожженную бумагу;
  • закрываем заслонку, оставив небольшой зазор;
  • с помощью заслонки регулируем подачу воздуха так, чтобы пламя было устойчивым;
  • отдавать тепло котел начнет спустя 5-7 минут.

Если нужно срочно потушить установку, но масло еще не прогорело, воспользуйтесь огнетушителем – вода в данном случае не подойдет.

После пробного запуска, если установка функционирует должным образом, можно перейти к ее установке в помещении.

Выбор места для котла на отработке выполняется с учетом таких моментов:

  • возможность свободного доступа к установке;
  • отсутствие в пределах досягаемости котла легко воспламеняющихся материалов;
  • малая проходимость места – желательно, в углу с отступом от стен не менее 50 см;
  • наличие качественной и исправной вентиляции.

По исходящему каналу нагретая вода будет попадать в отопительный контур, а по обратному – уже остывший теплоноситель поступает обратно в бак для нагрева.

Водяной трубопровод, в случае необходимости оборудованный радиаторами, разводят по всему помещению.

Место установки и подключение водяного контура

Когда котел уже готов и протестирован, можете устанавливать его в помещении. При выборе места учитывайте следующие особенности:

  • свободный доступ;
  • отсутствие рядом легковоспламеняемых материалов;
  • нельзя ставить его в проходных местах – идеальным будет угол, с зазором между печкой и стенами не менее полуметра;
  • обязательное наличие работоспособной, эффективной вентиляции.

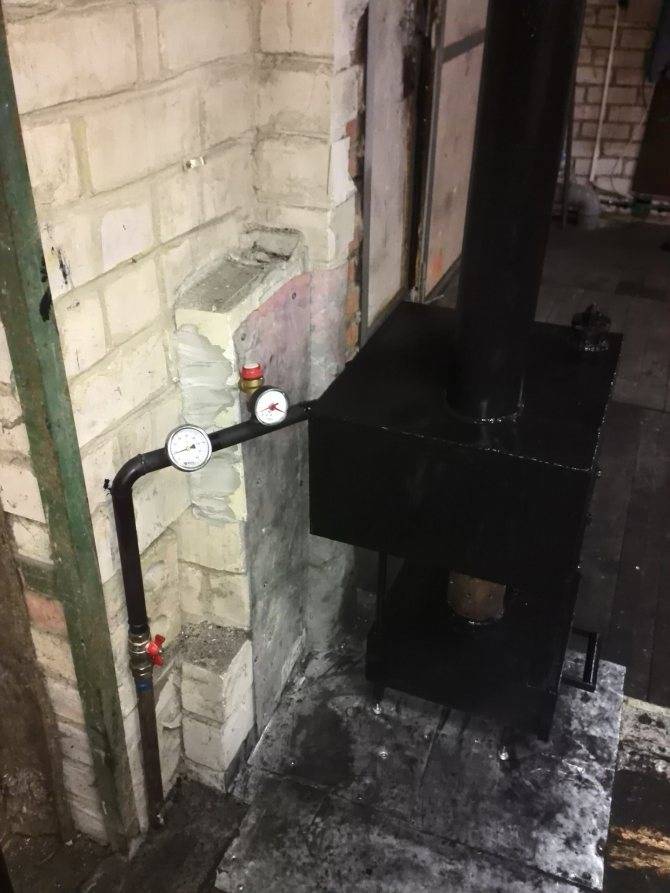

Если необходимо обогревать помещение большой площади, монтируется водяной контур. Для этого в верхней части котла предусматривается специальный бак, в котором создан выход в отопительную систему (вверху) и обратный вход из нее (внизу):

  • по выходу нагретая вода будет поступать в трубопровод;
  • через входное отверстие охлажденная вода будет возвращаться для нагрева.

Трубопровод разводится по всему помещению, при необходимости устанавливаются радиаторы.

Как работает котел на отработке с водяным контуром – видео:

Требования безопасности

Чтобы созданная вами конструкция была максимально эффективной и безопасной, важно учитывать определенные требования:

  • четко соблюдать все правила и рекомендации;
  • строго соблюдать размеры, указанные в чертежах;
  • обеспечить полную герметичность и устойчивость.

Подбор топлива

В качестве горючего может использоваться фактически любое отработанное масло, в том числе и трансформаторное, и амортизационное. Уровень его чистоты не имеет значения – основное требование: отсутствие воды.

Также можно добавлять прочие маслянистые вещества, которые возьмут на себя роль определенного катализатора, обеспечивающего хороший процесс горения:

  • керосин;
  • мазут;
  • средство для розжига мангалов.

Категорически запрещено применять в качестве топлива для котла на отработке бензин, спирт и прочие легковозгорающиеся жидкости!

Техническое обслуживание

Важно обеспечить качественное техническое обслуживание, что гарантирует высокий уровень КПД, эффективность и безопасность оборудования. В частности, предполагается периодическая чистка – ее проще всего выполнять, если котел разборной

Поэтому обязательно учитывайте это при создании отопительного прибора

В частности, предполагается периодическая чистка – ее проще всего выполнять, если котел разборной. Поэтому обязательно учитывайте это при создании отопительного прибора.

Чистка предполагает следующие действия:

снимите дымоход;
поставьте любую тару, какую вам не жалко;
поставьте на дно тары снятую трубу;
осторожно, не слишком сильно постучите трубой по дну тары;
продукты горения выпадут на дно емкости.

С внешней стороны для чистки можете смело применять любые моющие средства.

Преимущества и недостатки

Так как сами масляные отопительные приборы стоят недорого и используют дешевое горючее, окупаются они стремительно. Еще выгоднее самостоятельная сборка (конечно, при строгом учете всех технологических требований и при грамотной эксплуатации, но об этом еще пойдет речь в следующих разделах). При правильной сборке и толковой настройке сгорание масла происходит полностью, оно не образует ядовитых продуктов. Масляные котлы содержат очень небольшое количество деталей, что не только упрощает сборку, но и снижает вероятность поломки

Но стоит учитывать и вероятные проблемы. Так, масляные котлы быстро выжигают кислород. Потому придется приложить много усилий для создания хорошей вентиляции. Использование отработанного масла приводит к частому засорению котлов, обслуживать и просто очищать их придется чаще, чем другие образцы. Котлы такого рода позволяют применять не только отдельные виды природного или синтетического масла, но и их комбинацию.

Купить или сделать самому

Как показала практика, если вы собираетесь ставить котел на отработавшем масле в гараж, теплицу или любое другое техническое помещение, то выгоднее будет сварить его самому, а вот для дома или нормальной дачи лучше купить надежный агрегат с многоступенчатой системой защиты, но есть масса нюансов.

Принцип работы

Схемы, мощность оборудования и компоновка рабочих узлов могут меняться, но все масляные котлы отопления работают по одному и тому же принципу:

Общий принцип действия котла работающего на отработке масла.

  • При помощи осевого маслонасоса топливо из бака дозировано поступает в испарительную камеру. На этом отрезке масло должно разогреваться минимум до 40ºС, иначе система не будет работать;
  • Испарительная камера служит для того чтобы довести топливо до той температуры, когда масло начнет активно испаряться;
  • Насыщенный масляный пар, поднимается вверх и попадает в камеру сгорания. В некоторых заводских моделях этот пар может подаваться принудительно, под давлением, в самоделках такого зачастую нет;
  • В камеру сгорания вместе с концентрированным масляным паром подается воздух, в результате чего топливо практически полностью выгорает, КПД некоторых агрегатов доходит до 95 %;
  • Полученное таким образом тепло может сразу обогревать помещение или подаваться на водяной контур. Воздушные агрегаты могут обогревать помещение до 50 м², в то время как котлы с водяным контуром ограничений по площади практически не имеют, здесь все зависит от мощности оборудования.

Одна из возможных схем самодельного котла.

Насколько целесообразно устанавливать такое оборудование

Первый и едва ли не главный вопрос это доступ к дешевому топливу. Небольшой «гаражный» самодельный агрегат будет потреблять около 0,5 л в час. В то время как на дом от 150 м² ставятся более мощные двухоборотные котлы, которые «кушают» 22 – 25 л в сутки, а за сезон это будет 2,5 – 3 тонны.

Схема заводского котла на отработке.

В открытой бочке отработку хранить опасно, поэтому вам понадобится герметичный топливный бак емкостью около полутоны, плюс несколько закрывающихся бочек для хранения топлива, причем запас топлива хранить рядом с котлом нельзя, да и сам бак желательно вынести в соседнее помещение.

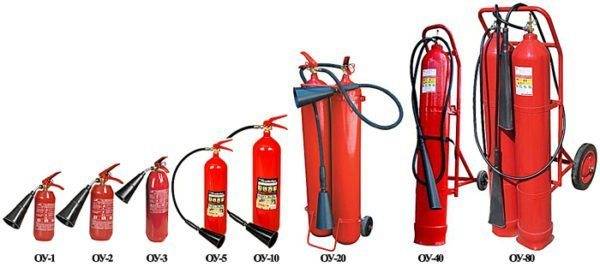

Углекислотные огнетушители считаются одними из самых эффективных.

Для таких котлов нужен серьезный приток воздуха, поэтому придется монтировать принудительную вентиляцию с мощностью от 180 м³/ч на 1 м³ объема помещения.

И это только сопутствующие требования и расходы, не забывайте о покупке самого агрегата. Даже если вы дипломированный инженер, ставить самодельный котел в доме вам никто не разрешит, соответственно придется покупать заводской.

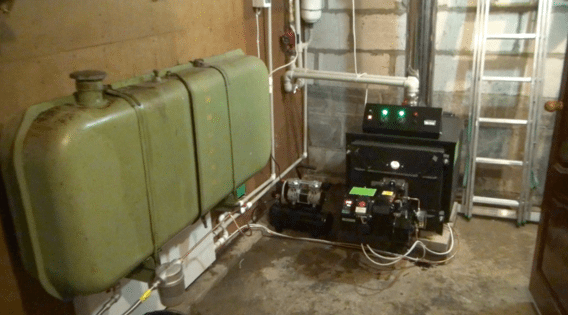

Топливный бак должен герметично закрываться.

Ведущие производители

По опыту цена на аппараты российского производства значительно ниже, в то время как качество оборудования у нормальных производителей ничем не хуже.

ИллюстрацииРекомендации
Оборудование Clean Burn.

Одна из ведущих американских компаний Clean Burn уже довольно давно работает на нашем рынке.
Оборудование этого производителя надежное, но оно рассчитано на мини котельные, ведь мощность котлов начинается от 200 кВт, что позволяет обогреть 2 – 3 многоэтажных дома.
Стоимость наиболее популярной модели CB-2000 начинается от 580 000 руб.

Оборудование Kroll.

Немецкая компания Kroll поставляет на наш рынок, как сами масляные котлы, так и отдельно горелки для них.
Горелка котла Kroll считается очень надежной, поэтому половина наших производителей комплектуют свою продукцию этими горелками.
Цена модели Kroll KG/UB с мощностью 75 кВт составляет порядка 270 000 руб.

Оборудование Жар.

Котёл на отработке «Жар-20» заслужено считается жемчужиной отечественного оборудования в нише обогрева частных домов.
Производители утверждают, что Жар-20 это полностью отечественная разработка и судя по многочисленным отзывам, работает агрегат отлично.
Мощность его составляет 30 кВт, что вполне хватает для любого частного дома.
Обойдется такое чудо отечественных конструкторов в 170 000 руб. Зато ни один пожарный инспектор по поводу котла к вам не придерется.

Немецкие горелки «Kroll» используются во многих отечественных агрегатах.

Меры предосторожности

Главный вопрос, интересующий потребителя, — это насколько безопасно отопление отработкой. Возникающие жалобы по поводу неприятного запаха от сгорания масла говорят о несоблюдении правил эксплуатации отопительного устройства.

Важно правильно сделать выбор отработки. В её составе не должны присутствовать вещества, которые могут легко воспламениться, например бензин или ацетон, а также должны отсутствовать сторонние добавки

Именно они загрязняют отдел с горелкой

При отоплении нужно соблюдать такие меры безопасности:

Именно они загрязняют отдел с горелкой. При отоплении нужно соблюдать такие меры безопасности:

  1. Сечение трубы должно быть минимум 10 см. Лучшим вариантом будет использование сэндвич-дымохода. На его поверхности образуется небольшое количество сажи.
  2. Не следует хранить резервуары с топливом вблизи аппарата.
  3. Ёмкости с маслом должны быть герметично закрытыми. Если в топливо попадёт вода, то при работе горелки произойдёт разбрызгивание, а это повышает риск пожара.
  4. Температурное воздействие на котёл с отработанным маслом намного больше, чем на устройства с твёрдым топливом. Поэтому нужно соблюдать толщину стенок теплообменника и камеры сгорания (2 мм).

Чтобы избежать задымлённости и загазованности котельной, необходимо присутствие системы принудительной циркуляции воздуха. Рекомендуется соблюдать воздухообмен с такими параметрами: 180 кубометров в час на 1 кв. м. Только при выполнении этих требований для отопления загородного дома возможна безопасная эксплуатация системы обогрева.

Отопление, изготовленное самостоятельно, довольно экономно и достойно соперничать с другими видами обогрева. Специфика его заключается именно в отработанном масле. Такая система хороша, если нет других вариантов или имеется достаточный запас топлива. Основная сфера применения таких конструкций — промышленные предприятия, где есть большое количество отработанного масла.

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

  • объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
  • считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
  • соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

Важно: при больших размерах топки появляется необходимость гасить огонь в печи на отработке до того, как топливо полностью прогорит. Процесс тушения показан в видео.

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
