Принцип работы котла на отработке
Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.
Принцип испарения масла
Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.
Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.
Котел на отработке с водяным контуром
В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.
Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».
Схема котла на отработанном масле
При правильной конструкции и соблюдении всех необходимых технических моментов, котел на отработанном топливе не представляет угрозы для здоровья человека. Но здесь нужно четко придерживаться условий эксплуатации и понимать, что данный агрегат подходит для отопления только хозяйственных помещений. Выполнять такой прибор для обогрева дома нельзя. Ведь для него используется отработанное топливо, которое сложно отнести к чистым видам горючего.
Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.
Где применяются подобные отопительные агрегаты?
- в производственных помещениях;
- в помещениях для содержания животных;
- в автомастерских, на СТО;
- в теплицах;
- в складских помещениях и гаражах.
В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.
Как работает котел на отработке
Принцип работы твердотопливного котла на отработке заключается в сжигании масла – процесс похож на работу паяльной лампы, то есть топливо при сгорании преобразуется в газ, а воздух для поддержания пламени втягивается форсункой.
Выделим несколько особенностей работы котла на отработке:
- конструкцией предусмотрены два резервуара, расположенные друг над другом;
- для сопряжения емкостей служит труба, по которой движется воздух;
- в нижнюю емкость заливают отработанное масло;
- нагреваясь, масло испаряется и перемещается в горелку;
- при доступе воздуха пары воспламеняются;
- смесь горящих газов с кислородом перемещается в верхнюю емкость, где сгорает окончательно, а отходы эвакуируются в дымовую трубу.
Это интересно: Отопительные котлы для частного дома — какой котел для отопления лучше?
Принцип действия печки на отработке
Понятно, что если просто зажечь масло, помещение моментально наполнится едким дымом, и находиться в нём не будет возможности. Этот вопрос и решает вставыш – перфорированная труба. Разберёмся в принципе работы агрегата.
Простыми словами, к камере сгорания обычной печи добавляется вторая камера, которая соединяется с первой отрезком трубы. Масло, залитое в первую камеру, воспламеняется, но при этом копоти (по сути, несгоревшему топливу, которое и даёт основное тепло) деваться некуда, и оно устремляется через перфорированную трубу во вторую камеру (дровяную печь). Через отверстия смесь насыщается кислородом, который позволяет ей гореть. В результате внутри трубы возникает интенсивное горение, переходящее во вторую камеру, а уже оставшаяся копоть удаляется на улицу через дымоход.
Но понимать принцип работы – ещё полдела. Для того чтобы понять, как сделать печь на отработке, нужно учитывать множество нюансов, знать схему агрегата. К тому же сами отопительные устройства могут быть различных типов. Попробуем разобраться с этим вопросом.
Форма таких агрегатов может быть различной – суть от этого не меняется
Положительные и отрицательные качества различных видов печей на отработке
Независимо от типа печки, все они имеют как положительные, так и отрицательные качества. Рассмотрим их подробнее.
К достоинствам таких устройств относят:
- неплохой обогрев закрытых пространств, к которым можно отнести гаражи, теплицы, бытовые постройки;
- энергонезависимость (в случае монтажа печи без наддува);
- простая эксплуатация;
- небольшие габариты, позволяющие транспортировку агрегата;
- дешевизна топлива;
- возможность приготовления пищи;
- отсутствие открытого пламени.
Примус капельного типа на отработке – удобная вещь в гараже
Однако у таких печурок присутствует и масса недостатков:
- необходимость фильтрации отработанного масла;
- дымоход, который требует частой чистки, должен быть не менее 4 м;
- раскалённые поверхности весьма опасны;
- специфический запах отработанного масла;
- невозможность погасить пламя, вплоть до полного выгорания топлива;
- пожароопасность при неправильной эксплуатации;
- ощутимый гул в процессе работы.
Если в процессе сравнения достоинств и недостатков первая категория более существенна, то такой агрегат точно подходит домашнему мастеру.
Главная опасность использования таких устройств − воспламенение
Какие печи можно соорудить самостоятельно по чертежам
Печка на отработанном масле с водяным контуром может иметь различную конструкцию:
Печь круглой формы, сваренная из стального листа. Топливный бак совмещается с камерой сгорания. Камера дожига представляет собой перфорированную трубу и верхнюю камеру, оснащённую разделительной перегородкой, рассекающей пламя. В крышке нижней камеры вырезают отверстие, куда заливают отработку, туда же будет поступать и воздух. Принцип такой: чем шире открыта заслонка, тем лучше будет гореть масло. Печь из двух бочек. В одной (нижней) располагается бак для топлива, имеется отверстие для его загрузки. Верхняя камера сгорания состоит из трубы, которая проходит сквозь верхнюю бочку, наполненную водой. В ней имеются штуцеры для подачи воды-теплоносителя. Внешне модель очень похожа на самовар
Её корпус раскаляется достаточно сильно, поэтому обращаться с печью нужно осторожно. Устанавливают такой «самовар» только в тех помещениях, где исключено случайное прикасание к корпусу людей или животных. В этой конструкции есть большой плюс: бак большого размера выполняет роль теплоаккумулятора
Компактная мини-печь из квадратной профилированной трубы 18х18 см и 10х10 см. Простая по конструкции, её очень легко и быстро собрать. На ней можно готовить пищу. Практичная модель котла на отработке с водяным контуром из газового баллона со срезанной верхней частью. Здесь можно предусмотреть автоматизированную подачу отработки. Маслопровод находится в камере сгорания. Водяной контур имеет вид котла, сквозь который пропущен дымоходный канал. Либо это может быть медный змеевик-теплообменник, которым оборачивают корпус печи
В этой конструкции есть большой плюс: бак большого размера выполняет роль теплоаккумулятора. Компактная мини-печь из квадратной профилированной трубы 18х18 см и 10х10 см. Простая по конструкции, её очень легко и быстро собрать. На ней можно готовить пищу. Практичная модель котла на отработке с водяным контуром из газового баллона со срезанной верхней частью. Здесь можно предусмотреть автоматизированную подачу отработки. Маслопровод находится в камере сгорания. Водяной контур имеет вид котла, сквозь который пропущен дымоходный канал. Либо это может быть медный змеевик-теплообменник, которым оборачивают корпус печи.
Размеры могут быть разными. Но местоположение главных узлов неизменно.
Чертежи и схема сборки
Изготовление печи начинается с нижней камеры. Она совмещена в печке с топливным баком, на крышке которого проделаны специальные отверстия для залива отработки и для трубы, соединяющей первую камеру со второй.
По размерам, которые показаны на рисунке, вырезают части камеры первичного сгорания, отшлифовывают края и сваривают их. Стенки делают из заготовки трубы.
К ним приваривают уголки, которые станут ножками, лист металла приваривают на дно. Отверстие размером в 10 см вырезают по центру, а другое – 6 см сбоку, ближе к краю. При желании делают съемную крышку – так легче чистить бак.
В трубе, длиной 36 см и диаметром 10 см просверливают до 50 отверстий диаметром 9 мм равномерно по всей площади трубы, чтобы поток воздуха был одинаков с каждой стороны.
Труба с проделанными отверстиями приваривается перпендикулярно к крышке бака. На нижнем баке делают воздушную заслонку. Закрепляют ее болтовым соединением или заклепкой. Через это отверстие будет производиться розжиг печи и залив отработки.
Верхний бак делается так же как и нижний. В пластине, которая крепится внизу бака, делается отверстие диаметром 10 см, смещенное к одному из краев. К отверстию внизу приваривается отрезок трубы большим диаметром от отверстия ровно настолько, чтобы его удалось надеть на перфорированную верхнюю камеру горения.
Так как крышка верхнего бака подвержена воздействию высочайших температур, ее рекомендуется выполнить из металла, толщиной минимум 6мм. В верхней части бака делают отверстие для дымохода, которое является противоположным к отверстию в дне. Между ними ставят пластину толстого металла – отсекатель. Он вставляется ближе к отверстию для дымохода.
К верхней крышке приваривается труба, которая после присоединяется к дымоходу. Для улучшения устойчивости конструкции приваривают распорку из трубы или уголка. Окрасить печь можно краской по металлу, выдерживающей высокие температурные режимы.
Печи капельного типа с наддувом
Печь с наддувом – это тот же прибор для обогрева, только оснащенный вентилятором. Размещается он ближе ко второй камере сгорания. Наддув обеспечивает равномерный обогрев помещения.
Собрать капельную печь трудно. Таким же механизмом укомплектовываются промышленные приборы отопления. Модели подобного плана снижают количество используемого топлива.
Современные народные умельцы научились совмещать капельный механизм с наддувом. Однако собирать подобный агрегат без соответствующих навыков настоятельно не рекомендуется.
Сферы использования и схемы подключения печей на отработанном масле с водяным контуром
Котел на отработке имеет не очень привлекательный внешний вид. Однако этот недостаток с лихвой перекрывает его высокий КПД и дешевизна обслуживания.
Многие не знают, можно ли использовать печи на отработке в жилых помещениях. Чтобы окончательно развеять все сомнения, мы расскажем вам, где применимы такие устройства.
Сфера применения котлов на отработанном масле:
- Частные дома;
- Гаражи;
- Места содержания домашнего скота;
- Хозяйственные постройки;
- Склады;
- Зимние сады;
- Бани.
Как видите, сфера применения таких изделий достаточно широка. Поэтому вы смело можете обогревать котлом на отработке как жилые, так и хозяйственные помещения.
Способы очищения масла
Чтобы запустить разложение энергоносителя на простые составляющие, его всего лишь нужно нагреть до температуры в 400°C. Необходимые температурные показатели достигаются 2 способами. Первый способ подразумевает поджигания горючего в специальной емкости.
В процессе горения топливо начинает испаряться. Образующаяся кориолисова сила позволяет создать легковоспламеняющуюся газовоздушную смесь. Но это возможно только в том случае, если все параметры печи будут тщательно рассчитаны.
Особое внимание следует уделить характеристикам камеры сгорания. Она должна иметь определенный диаметр и высоту. В ее стенках делают многочисленные отверстия
Через них происходит насыщение поднимающихся паров топлива кислородом. В верхней части камеры стоит ловушка, замедляющая скорость перемещения газа и отделяющая зону дожигания, в которой сложные химические соединения распадаются на безвредные компоненты
В ее стенках делают многочисленные отверстия. Через них происходит насыщение поднимающихся паров топлива кислородом. В верхней части камеры стоит ловушка, замедляющая скорость перемещения газа и отделяющая зону дожигания, в которой сложные химические соединения распадаются на безвредные компоненты.
При втором способе зона пиролиза и дожига формируется непосредственно в пламени горелки.
Последняя должна иметь определенную конфигурацию и обеспечивать ступенчатое образование горючей смеси.
Такое устройство более сложное, так как для его функционирования требуется компрессор. Он обеспечивает топливу начальное движение.
А пары образуются за счет работы горелки. Такой же процесс можно увидеть в паяльной лампе.
Сборка теплообменника
Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.
Сборка теплообменника
Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.
Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.
Делаю завихрительДелаю завихрительДелаю завихрительПоставил завихритель
Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.
Сделал наддувВот что получается
Тепло концентрируется в отсеке топливника.
Как устроена и работает печь
Конструкция печи на отработке с водяным контуром не сложная: две камеры, которые соединены перфорированной металлической трубой. Нижняя камера оснащена специальной ёмкостью, где находится топливо (отработка). Оно может поступать в котел на отработанном масле с водяным контуром автоматизированным способом или вручную. Разжигают печь при помощи небольшого количества бензина, которое наливают на масло сверху. Бензин начинает гореть, масло под ним разогревается, начинает закипать. Пары масла, обогащённые кислородом в перфорированной трубе, начинают активно гореть в трубе и верхней камере. При этом в нижней камере температура составляет 350 градусов, а вверху доходит до 900.
Если у печи ручная подача топлива, в нижней камере залив отработки и розжига происходит через специальное отверстие внизу камеры. При автоматизированной системе топлива в камеру ведёт патрубок, который соединён с ёмкостью, наполненной отработанным маслом.
Нижняя камера должна быть дополнительно оборудована специальным отверстием с заслонкой, чтобы можно было контролировать тягу и температуру горения. Для организации водяного контура над верхней камерой или вокруг дымоходного канала устанавливают бак с приваренными к нему штуцерами для подачи и выхода теплоносителя.
Виды самодельных печек на отработке
Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:
- Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
- Капельная печь на отработанном масле с закрытым дожигателем;
- Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.
Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.
Устройство и недостатки буржуйки открытого типа
Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.
Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.
Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:
- для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
- вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
- высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
- неразъемный корпус тяжело чистить от сажи.
Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки
Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.
Плюсы и минусы капельницы
Кардинальное отличие этой печи заключается в следующем:
- перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
- топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
- для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

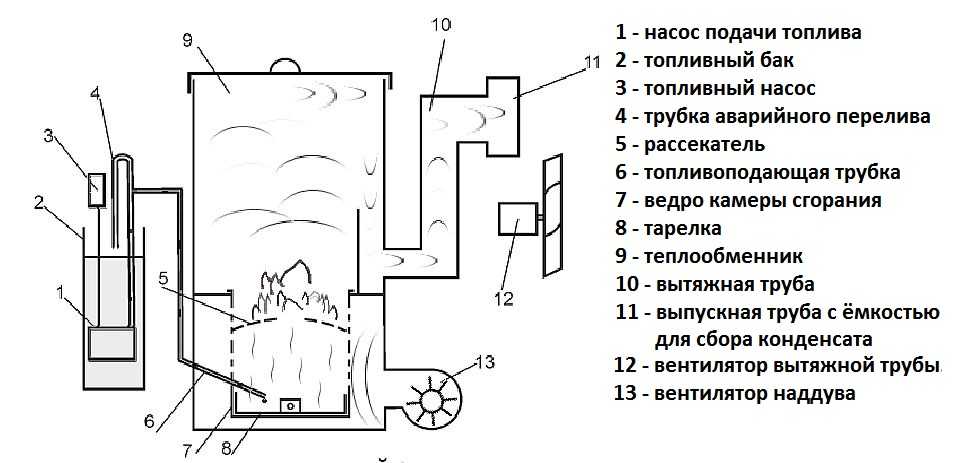

Схема капельницы с нижней подачей горючего из топливного бака самотеком
Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.
Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки
Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:
- Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
- Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
- Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
- Топливоподача и мощность агрегата поддается регулировке.
- Нетребовательность к высоте дымохода и удобство очистки.
Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку
Монтаж печи, работающей на отработанном масле
Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.
Среди важных аспектов, касающихся конструкции можно выделить следующие:
- внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
- толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
- длина горелки должна быть больше значения ее диаметра;
- оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
- трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
- дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
- допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).
Что потребуется для работы
- чертеж;
- сварочный аппарат и электроды;
- болгарка, отрезные круги для металла, напильник, наждачная бумага;
- стальные уголки или арматура;
- набор сверл и дрель;
- стальные листы толщиной 4 и 6 мм;
- трубы для дымохода и горелки;
- молоток;
- рулетка и уровень.
Подготовка и сборка печи (чертеж)
- Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
- Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
- Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
- Производим сборку верхнего резервуара (привариваем стенки к донышку).
- Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
- На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
- Проверяем размеры деталей. Монтируем уплотнительное кольцо.
- Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
- Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.
Создание печи на отработанном масле своими руками — видео урок
Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.
- Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
- Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
- В верхнем баке устанавливаем перегородку.
- Привариваем патрубок, который будем подключать к дымоходу.
Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.
На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.
Нюансы изготовления своими руками
Сложности в изготовлении для новичка зависят от самой конструкции котла. Схема узла утилизации топлива предусматривает наличие 2 частей: испарительного отсека и камеры сгорания.
Из емкости с запасом масла отработка самотеком либо при помощи насоса направляется в нижнюю часть устройства – испарительную. Здесь она согревается до температуры испарения жидкости.
Пары самостоятельно, по законам физики, перемещаются в верхнюю часть сооружения. В этой камере происходит их смешивание с атмосферным кислородом, поступающим по воздуховоду под давлением либо естественным путем.
Пары масла смешиваются с атмосферным кислородом.
Масляно-воздушная взвесь сгорает с образованием газообразных продуктов и выделением тепла. Дым с примесями и несгоревшими частицами удаляется по воздуховоду. Полученные калории используют для поддержания планируемых температур в помещении.
Основные сложности при изготовлении отопительного прибора:
- соблюдение герметичности емкости хранения и путей подачи масла, обладающего повышенной текучестью;
- необходимость исключить прямой контакт с корпусом камеры сгорания из-за высокой температуры стенок;
- прокладка трассы воздуховодов, по которым отводятся ядовитые газы.
Указанные нюансы учитывают на стадии планирования.
Плюсы и минусы котлов
Преимущества:
- стоимость топлива для него низкая и это оборудование способно окупить себя за один сезон;
- возможность собрать самостоятельно;
- полное сгорание масла при правильной настройке;
- экологическая безопасность;
- простая конструкция и высокая надёжность;
- быстрый нагрев.
Недостатки:
- высокое потребление кислорода, что требует грамотного подхода при проектировании системы вентиляции;
- частая чистка. Оборудование быстро покрывается сажей, что влечёт за собой регулярное обслуживание.
У моделей, работающих на данном типе топлива, есть масса достоинств. Эти конструкции:
- не зависят от внешних источников энергии в виде газа или тепла;
- не нуждаются в большом количестве разрешительных документов и подводке отдельных коммуникаций;
- используют недорогое топливо, которое при правильном подходе можно получать бесплатно или даже с доплатой за утилизацию;
- обладают высоким КПД;
- способны отапливать большие помещения и производить нагрев за минимальное время;
- просты в эксплуатации и не нуждаются в дорогостоящем обслуживании или специфическом контроле.
Считается, что главный недостаток подобных конструкций заключается в том, что они сильно поглощают кислород. Поэтому их не ставят в жилых помещениях. Отчасти это правда. Однако подобный эффект можно полностью устранить, установив котел в специальной комнате или используя дополнительную вентиляционную систему. Даже при таких дополнительных расходах вы сможете окупить все затраты за 2-3 сезона.

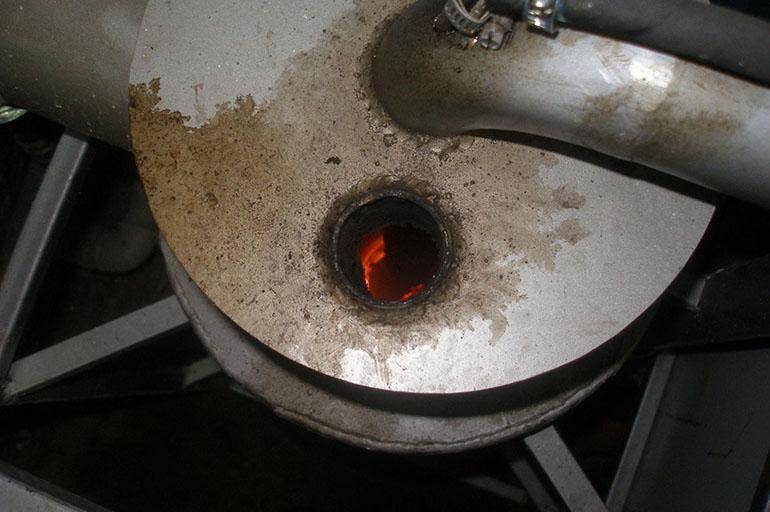

При выборе котлов такого типа особое внимание стоит уделить горелке. Эти изделия могут иметь разную конструкцию и оснащаться всевозможными дополнениями
