Котельная в частном доме: подбор оборудования + технологические правила устройства

Варианты планирования размещения котельной

Котельное оборудование разделяют на типы, в зависимости от размещения относительно загородного здания: отдельные котельные, котельные в пристройке, встроенные.

• Отдельные котельные. Оборудование устанавливается в отдельном помещение, присоединяется к загородному зданию с помощью инженерных коммуникаций. Котельная отдельно от дома – самый правильный метод монтажа. Ее работа не будет доставлять неудобств жильцам, так как устройство имеет отдельное помещение от жилой площади.
• Котельная в пристройке. Котлы размещают в пристройке к зданию. Преимущество в том, что котельное оборудование является и отдельным, и находится вплотную к стенам здания. Пристройка котельной к деревянному дому должна состоять из не горючих стен.
• Встроенные. Все оборудование монтируется в средине здания. Проект и схему монтажа нужно разработать так, чтобы приложить минимальные усилия для проведения коммуникаций ко всем комнатам. Чтобы работа котла не мешала жильцам, необходимо провести изоляцию шума помещения. Ведь котлы с надувными горелками сильно шумят и приведут к экологическому нарушению здания.

Газовые котлы в загородном здании возможно разместить:

• в отдельном здании;
• в отдельном помещении здания;
• в пристроенном помещении;
• во внешнем мобильном модуле;
• на чердаке.

Выбор варианта зависит от площади помещения, его проекта. В новом здании подойдет и цокольное помещение и подвал. Тем котлам, которые работаю на природном или сниженном газе, подвал или цокольный вариант под установку не подходит. Если газовая котельная система переоборудована, а ее площадь не позволяет размещению нового оборудования, тогда нужно заказать проект нового помещения, отвечающего всем нормам.

Рис. 4 Принудительная вентиляция для котельной

Огнестойкие материалы для стен

Итак: перегородки, вертикальные перекрытия, стены не должны быть пустотными внутри, в целях пожаробезопасности, если эти самые стены сделаны из горючих материалов. Исключение составляют деревянные конструкции, которые между собой разделяются диафрагмами. Если говорить про негорючие материалы для стен, то утеплитель из такого материала должен быть пароизолирован. Если же утеплитель из горючего материала, то тогда пустоты между листами утеплителя должны быть заполнены трудногорючими материалами. Таким образом пламя в случае возгорания не будет распространятся.

Короче говоря: если в целях экономии используется горючий утеплитель, то секционно он должен быть размежеван негорючими прокладками, например металлическими листами, чтобы возгорание не расширилось на всё здание.

В связи с этим стоит отдельно сказать об особо опасных горючих материалах.

Объем котельной в доме в зависимости от котла

• При мощности до 30 кВт объем помещения 7,5 м.куб. В данном случае котельная может быть встроенная в дом или совмещенная с кухней.
• 30 — 60 кВт  —  соответственно 13,5 м.куб (котельная может быть представлена пристройкой или отдельно выделенным помещением на любом этаже дома);
• 60 — 200 кВт — не менее 15 м.куб (отдельно расположенная постройка, пристройка, первый, цокольный или подвальный этаж дома).

Обязательно наличие окна не менее 0,5 м.кв, двери шириной 0,8 м, вывод канализации для предотвращения потопа.

Габариты для газовой котельной

Газовая котельная оборудуется дымоходом по уровню выше крыши и обязательно должен быть канал для чистки дымохода.

Газовая котельная по требованиям должна быть оборудована системой аварийного отключения газа. Если используется газ, но сжиженный, то исключено расположение котельной в подвале или цоколе. Высота до потолка должна быть 2,5 м и выше. Допустимый объем котельной 14 кубических метров.

Габариты для котельной на жидком топливе

Жидкотопливные котельные работают на отработанном масле, мазуте или дизельном топливе.

Требования по размеру котельной для частного дома, выделяемые под такие котлы, такие же, как и для газовых котлов. По площади учитывается 4 кв.м на котел и площадь под емкость для топлива. Бак под топливо можно устанавливать и за пределами котельной.

Поскольку дизельные котельные шумные, целесообразно выделять под них отдельное помещение. Для газовых и жидкотопливных котлов помещение должно хорошо вентилироваться. Для притока воздуха внизу в стене на одной из стен котельной должно быть окно. На каждый куб помещения должно быть окно 0,03 м.кв (но не меньше о,5 м.кв в целом). При этом окно должно быть с форточкой. Ширина двери 0,8 м и более.

Жидкотопливные котлы используются редко, поскольку для их использования необходимо соблюдение строжайших требований пожарной безопасности.

Отдельно стоящая котельная всегда имеет преимущество перед встроенной или пристройкой в связи с безопасностью, меньшей шумностью, экономией жилой площади дома.

Габариты котельной на твердом топливе

Твердотопливные котлы являются наиболее экономически выгодными, поскольку этот вид топлива самый дешевый и не являются взрывоопасными. Требования к котельной не такие жесткие.

Весомым аргументом против твёрдотопливного котла является его низкое КПД — не более 75%. Котельные, оборудованные твердотопливным котлом, должны обязательно иметь средства пожаротушения. Требования к размерам котельной  — не менее 8 м.кв. Твердотопливная котельная должна быть отдельно стоящим помещением, отделка внутри помещения должна быть из негорючих материалов. Проводка в котельной, где котел работает на угле, должна быть скрыта. Лучший вариант — в стальные трубы, поскольку пыль угля может быть взрывоопасна.

Размеры для котельной на электричестве

Электрические котельные при соблюдении всех норм и правил техники безопасности являются самыми пожаробезопасными. Электрические котельные зависят в общей сложности от качества проводки. Их плюсом является экономия места, отсутствие специальных требований в плане вентиляции. Однако, они требуют наличие предохранительных автоматов. Электрокотлы являются самым дорогим способом обеспечения дома теплом. Отдельное помещение для котельной не нужно, котел можно установить где удобно.

Выбор вида котла для отопления частного дома, его мощности и размещения необходимо планировать на этапе проектировки дома с учётом потребностей, возможностей и отапливаемой площади. Индивидуальное отопление при соблюдении техники безопасности и норм является рациональным решением проблемы снабжения теплом частного дома и позволяет регулировать с учётом собственных потребностей.

Читайте так же:

Какие документы необходимы?

Просто так построить котельную в частном доме нельзя — потребуется оформлять довольно много специальных разрешений. Обязательно проводится государственная экспертиза. Ей подлежат все проектные материалы, включая итоги инженерных изысканий.

Конечным итогом является вывод о соответствии или несоответствии проекта нормативным положениям. Официальное разрешение стало необходимым условием еще в 1997 году, с тех пор появилось разделение по классам опасности. Без разрешающего акта нельзя вводить в эксплуатацию котельные, которые:

• используют природный или сжиженный газ;
• вырабатывают не только тепло, но и горячую воду;
• содержат хотя бы отдельные части оборудования, рассчитанные на температуру свыше 250°;
• содержат хотя бы отдельные части оборудования, рассчитанные на давление выше 1,6 МПа.

Ввод в эксплуатацию оформляют соответствующим актом. Он недействителен, если нет подписей всех участников технической комиссии и сотрудника Ростехнадзора.

Техпаспорта на используемую технику должны быть зарегистрированы в органах технического надзора (что подтверждается еще и отметками на них). Пакет документов вместе с заявлением идет в территориальную инспекцию, а после выездной проверки вручают лицензию.

Твердотопливная котельная

Твердотопливных котлов по строительным нормам в жилых комнатах и на кухнях быть не должно. Пристройку корректно размещать рядом с глухой стеной, как показано на фото котельной в частном доме. Для топливной большой мощности строят самостоятельные здания.

Составляющие эффективной схемы отопления на твердом топливе:

• соответствующий тепловой генератор,
• обвязка котла, включающая циркуляционный насос, трехходовой клапан, группу безопасности,
• дымоход,
• накопительный водонагреватель,
• блок автоматики,
• комплекс пожаротушения.

Уголь, торф или дрова – это и есть твердое топливо

В случае с углем важно помнить про взрывоопасность угольной пыли в большой концентрации. Поэтому важно обеспечить защиту электропроводки

Котельная в частном доме в отдельном помещении

Отдельное помещение требуется тогда, когда мощность котла больше 60 кВт, но не превышает 200 кВт, при этом данное помещение должно быть оборудовано огнеупорной перегородкой с уровнем огнестойкости порядка 45 минут. Под подобные характеристики попадает кирпич, шлакоблок и легкий бетон, не говоря уже о тяжелом бетоне.

Нормируется не площадь котельной, а ее объем, задается также минимальная высота потолков

Следует напомнить, какие требования предъявляются к таким помещениям:

• Объем помещения не меньше 15 кубов.
• Высота потолков не меньше 2.5 метра при мощности до 30 кВт и от 2.2 метра при меньшей мощности котла.
• Наличие окна с фрамугой, а также площади остекления не меньше 0.03 м. квадратных на один куб. метр объема.
• Вентиляция должна в течение часа троекратно осуществлять обмен воздуха.

В том случае, если котельная размещается на цокольном этаже или в подвале, требования более жесткие, и на каждый один киловатт мощности придется прибавить по 0.2 куба с учетом обязательных 15 кубов. Стены также должны быть выполнены из материалов, которые не пропускают газ и пар. Если планируется установка оборудования мощностью от 150 до 350 кВт, то придется обеспечить котельную отдельным выходом на улицу. Допустимо, чтобы выход был связан с коридором, который ведет на улицу.

Как правило, помещения для обустройства котельной в жилом доме выбираются с ориентировкой на удобство обслуживания, поэтому они значительно превышают все требования.

Пристроенные котельные помещения: требования

К таким помещениям применяются предыдущие требования, плюс несколько новых.

Пристройка делается из негорючего строительного материала

Итак:

1. Пристраивается помещение на сплошном участке стены с таким расчетом, чтобы дистанция до ближайших окон и дверей составляла не меньше 1 метра.
2. Для строительства используется негорючий материал, в виде кирпича, шлакоблока или бетона.
3. Стены пристройки не связываются со стенами жилого дома. Другими словами, придется пристройку обеспечить отдельным фундаментом, а также четырьмя стенами.

На какой нюанс необходимо еще обратить внимание. Если котельная пристраивается к уже построенному дому, а подходящего помещения нет и при этом высота потолков не позволяет устанавливать котельное оборудование, то организация поможет решить данную проблему, потребовав увеличения площади остекления

Если дом только строится, то придется выдержать все нормы, иначе проект не будет согласован ни в коем случае. К пристроенным котельным требования предельно жесткие, поэтому придется выдерживать все характеристики.

Тип контура отопления

Немалую роль играет тип контура отопления, то есть циркуляция теплоносителя. Движение жидкости имеет пару способов:

• вода циркулирует от нагрева котла, поднимаясь к верху;
• циркуляция принудительно усиливается за счёт специального насоса. Такие приборы, как правило, бывают настенными и насос включён в систему. Если он отсутствует, его можно монтировать в нижнюю часть самостоятельно.

На фото газового котла показаны два типа:

Напольный устанавливается непосредственно на пол, но такая система требует отдельного помещения и дымохода. Данное оборудование имеет довольно большой вес, поэтому требует установку на прочное бетонное, либо железное снование.

Как достоинство можно отметить высокую мощность и результативность работы, простой уход и обслуживание, широкий ряд моделей, работу на разнообразных видах топлива. При этом, многие модели не нуждаются в электрическом заряде.

Такая конструкция отличается: небольшой весовой категорией (максимум 50 килограмм), высокой степенью автоматизации, простотой в применение, бесшумной работой, отсутствием отдельного дымохода. При этом, котёл на стене не может одновременно полноценно прогреть как помещение, так и воду. Он ограничен в уровне мощности и зависит от подачи электрической энергии.

Требования для помещения котельной

Считается, что наиболее предпочтительным вариантом для решения всех вопросов будет устройство отдельного помещения для установки всего отопительного оборудования и контролирования его работы. К тому же это позволит сделать стены, пол и потолок из требуемого для этого материала. То есть, не придется ничего переделывать.

Существуют определенные нюансы, которые желательно предусмотреть заранее

При этом совершенно не важно, будет ли располагаться котельная в отдельном здании или внутри дома

1. Исходя из площади помещения объекта, нужно сразу рассчитать необходимую мощность котла.
2. Все оборудование желательно приобретать заранее.
3. Место для котельной внутри дома должно располагаться вдоль глухой стены. Если имеются оконные проемы, то их требуется заложить. Также поступают с дверными проемами.
4. Дверь в котельную выбирается согласно необходимому размеру. Главное правило – она должна быть огнеупорной. Простое межкомнатное полотно не подойдет.
5. Размеры помещения определяются специальными стандартами: • так, общий объем такого объекта должен быть более 15 м³; • расстояние от пола до потолка не может быть меньше 250 см; • площадь, на которой будет установлен котел, начинается от 4 м²; • все эти требования относятся ко всем типам отопительных приборов.
6. Лучшим материалом отделки стен будет плитка.

Если будет использоваться газовый котел мощностью до тридцати кВт, то для него не потребуется отдельное устройство котельной в частном доме. Его можно располагать даже на кухне. Естественно, для этого придется выполнить также ряд определенных правил.

Возведение отдельного помещения

Перед тем как начинать строить отельное помещение котельной, нужно сделать его план, который согласовать с работниками газовой службы. Также этот объект должен быть внесен в технический план участка.

• у возводимого строения должен быть обустроен фундамент, он не должен примыкать к дому;
• для котла устраивается отдельная площадка, которая должна быть выше пола на двадцать сантиметров;
• должен быть прямой выход из помещения на улицу;
• отдельно должна подбираться вытяжка, которую можно сделать самостоятельно.

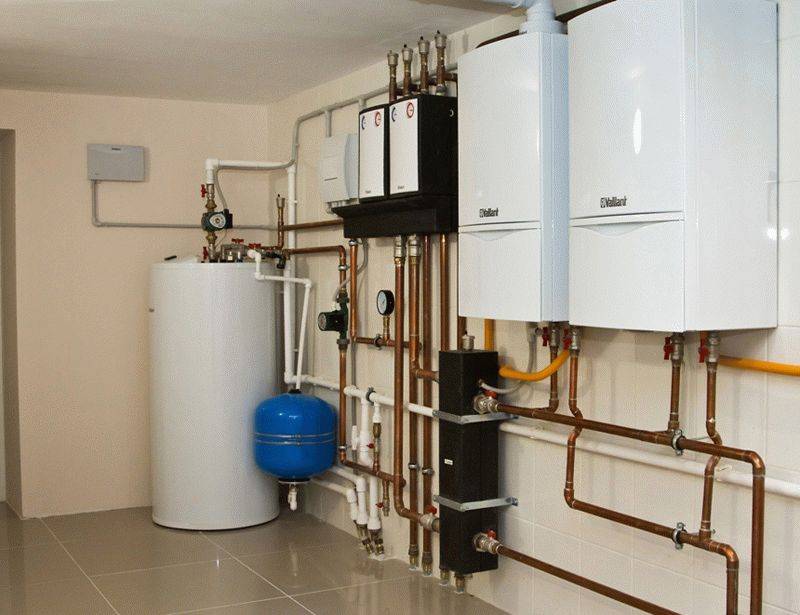

Варианты компоновки агрегатов

Изучив все требования нормативной документации, можем приступать к проектированию топочной и расстановке оборудования. Если вы планируете обустраивать котельную в частном доме своими руками, то необходимо заранее составить список теплосиловых агрегатов и выяснить их размеры. Тогда получится обыграть варианты компоновки на бумаге – нарисовать план комнаты и расставить технику разными способами.

Перейдем непосредственно к рекомендациям, как уместить оборудование внутри котельной:

1. Если осталась возможность поменять габариты помещения, старайтесь уйти от квадратной формы в плане. Поскольку водонагреватели и другие элементы располагаются вдоль стен, середина квадратной комнаты останется свободной, то есть, неиспользуемой.
2. Удачное решение – прямоугольное помещение с окном и дверью на противоположных коротких стенах. Еще вариант: вход и окно сделаны в смежных перегородках, а оставшиеся 2 стены и 2 угла займет оборудование.
3. При недостатке места выбирайте малогабаритные либо подвесные агрегаты. Примеры: настенный бойлер горизонтального монтажа или напольный вытянутый кверху бак типа slim.
4. Как рационально использовать площадь возле окна: установите рядом невысокое напольное оборудование, например, газовый стационарный теплогенератор. Если удачно расположить дымоход, труба почти не перекроет световой проем.
5. Старайтесь максимум агрегатов развесить по стенам на высоте 1.6…2 м, под ними уместится коллектор теплых полов и остальная разводка отопления.
6. Громоздкий теплоаккумулятор задвиньте в угол, но оставьте просветы 5—10 см для прокладки трубопроводов обвязки.
7. Любой напольный котел можно поставить боком вплотную к стене. Тогда с другой стороны останется проход для обслуживания и чистки дымохода, как показано ниже на видео.

В широкой котельной неизбежно останется свободное место, поскольку все агрегаты располагаются вдоль стен

Сложнее всего разместить в котельной 2 напольных габаритных котла, например, дизельный + пеллетный с бункером. Попробуйте их расположить около длинной стены без окна, там же выполните сборку схемы отопления. Между котлами и другим оборудованием оставьте проход 0.6 м. Рассмотрите вариант компоновки возле противолежащих стен или друг против друга, но тогда придется тянуть магистрали через помещение.

Остаток площади вдоль простенков и перегородок отдайте под систему водоочистки с гидроаккумулятором. Если вам удалось применить только настенные тепловые агрегаты, в котельной останется место для разных полезных вещей – раковины, небольшой ванны для обуви или стиральной машины.

Требования к газовой котельной

В России газовые котельные пользуются куда большим спросом, чем, к примеру, твёрдо- или жидкотопливные, и связано это с простотой эксплуатации и дешевизной обслуживания газового оборудования.распространены повсеместно, они используются в частных и многоквартирных домах, и даже на производстве, особенно если неподалёку располагается уже проложенная газовая магистраль. Пользоваться другими видами котельных в такой ситуации просто нецелесообразно.

У газовых котельных достаточно много преимуществ, среди которых высокий КПД, автономность, низкий уровень вредных выбросов в атмосферу. Но и требований к газовой котельной при этом предъявляется много — они подробно изложены в нормах наи нормах на газоснабжение (СНиПы).

На практике, однако, могут пригодиться далеко не все из этих требований.

Отдельное помещение для газовой котельной

Требования к газовой котельной диктуют необходимость в отдельном помещении, только если мощность используемой установки превышает 60 кВт. Для котла меньшей мощности отдельная «жилплощадь» не нужна, но помещение (например, кухня), в котором он будет установлен, должно соответствовать нескольким важным пунктам:

• высота потолков — от 2,5 м;
• объём воздуха — от 15 м³;
• достаточно мощная система вентиляции;
• наличие открывающегося окна или окна с форточкой.

Если же мощность газовой котельной превышает 60 кВт, то по нормам строительство отдельного помещения для неё является обязательным

При этом неважно, где именно оно будет расположено: на крыше, в подвале, рядом с домом или на каком-либо из этажей

Требования к газовой котельной как к помещению — такие же, как к обыкновенной комнате, где располагается котёл, но стены при этом должны быть огнеупорными и выдерживать высокую температуру на протяжении не менее 45 минут (на случай ЧП).

Стоит помнить, что требования к газовой котельной изменяются в зависимости от мощности оборудования.

Требования к помещению под газовую котельную

В большинстве случаев газовая котельная всё же требует отдельного помещения: например, когда отапливать необходимо большие помещения. В такой ситуации рекомендуется или пристроить котельную к отапливаемому зданию, или возвести её неподалёку.

Строительство котельной любого типа начинается с консультации со специалистами, за которой следует проектирование, затем — приобретение оборудования, монтажные работы, пуск-наладка и регистрация свежевыстроенной котельной в ответственных органах. Продумывание помещения под котельную начинается ещё на моменте проектирования. Технические характеристики могут варьироваться в зависимости от нужд заказчика, но требования к газовой котельной как к помещению всегда остаются одинаковыми:

• Помещение. Высота потолков должна составлять как минимум 2,5 м. Самое главное требование к газовой котельной в отдельном помещении — её огнеупорность, поэтому стены, пол и потолок необходимо отделать материалом, не поддерживающим горение. Для стен, к примеру, идеально подойдёт керамическая плитка, для пола — бетон. Дверной проём должен быть не менее 0,8 м в ширину, а размер окна — 0,3 м³ на каждые 10 кубометров помещения.
• Вентиляция. Подача свежего воздуха может осуществляться или через сообщённую с отапливаемым зданием вентиляционную систему, или с улицы. При этом размеры вентиляционных отверстий рассчитываются, исходя из: 30 кв. см на 1 кВт, если воздух поступает из вентиляционной системы помещения, и 8 кв. см на 1 кВт, если воздух поступает с улицы.
• Дымоход. Для дымохода в стене котельной требуется проделать два отверстия: непосредственно для дымохода и для его технологического обслуживания чуть ниже. Дымоход обязательно должен быть газонепроницаемым, выходящим наружу не ниже конька крыши — только так создадутся необходимые условия для корректного вывода продуктов горения наружу.
• Установка котла. Газовый котёл устанавливается вдали от любых источников огня, на расстоянии как минимум 10 см от стены, а также таким образом, чтобы доступ к нему был открыт с любой стороны.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

1. Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
2. Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
3. Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.

Общие этапы

Подготовка помещения для монтажа отопительного прибора состоит из определенных этапов. В зависимости от вида котла они могут незначительно отличаться друг от друга.

Составление проекта

Согласно характеристик оборудования выбирается помещение, где оно будет установлено. Для газового котла мощностью до 30 кВт возможен вариант монтажа на кухне. Но при этом необходимо выполнить ряд условий по обеспечению безопасности.

В частном доме предпочтительно выделить для котельной отдельное помещение. Это позволит в полной мере реализовать систему безопасности и контроля за работой отопительного оборудования.

Согласование проекта в специальных государственных структурах

В основном это относится к газовому оборудованию, так как контроль по его подключению и работе должны осуществлять представители управляющей организации. Что же касается пусконаладочных мероприятий, то это зона ответственности компании-подрядчика. Ее выбор остается исключительно за собственником дома.

Адаптация помещения в соответствии с требованиями нормативных документов

Это касается мер пожарной безопасности, установки приточно-вытяжной вентиляции, естественного освещения в будущей котельной.

Газовый котел

Газовый котел – самый распространенный тип отопительной техники. Благодаря относительно небольшим габаритам газовые котлы малой мощности можно разместить на кухне.

Но при этом должны быть соблюдены следующие меры безопасности:

1. Общая площадь помещения не должна быть менее 15 м² при минимальной высоте потолков 2,2 м.
2. Принудительная вентиляция является обязательным условием, даже если установлен котел с закрытой горелкой и забор воздуха для его работы происходит через коаксиальный дымоход с улицы.
3. Отношение площади остекления к общей квадратуре помещения должно быть не менее 1/3.
4. Стена, на которой устанавливается котел, должна быть сделана из негорючих материалов. Дополнительно может монтироваться защитный противопожарный экран.

Если же мощность котла превышает 30 кВт, но не более 150 кВт – то необходимо предусмотреть отдельное помещения для его монтажа. Он должно отвечать таким требованиям:

1. Высота потолков не меньше, чем 2,5 м.
2. Общая площадь не должна вызывать затруднений при обслуживании системы отопления. Но в то же время его объем котельной должен составлять не менее 15 м³.
3. Стены делаются из материала с пределом огнестойкости 0,75 ч, а коэффициент распространения огня по их поверхности равен нулю.
4. Помимо искусственного освещения предусматривается и естественное . Расчет остекления равен 0,03 м² светового проема к 1 м³ объема помещения.
5. Вытяжная вентиляция проектируется из расчета 3-х кратного полного замещения воздуха в час.

Если помещение расположено на 1-м или цокольном этажах здания, то оно должно иметь отдельный выход наружу. Возможна установки дополнительной двери из котельной непосредственно в дом, но при этом ее класс противопожарной безопасности должен быть 3-ей категории.

При использовании сжиженного газа в качестве энергоносителя нельзя хранить баллоны с ним в котельной. Для этого обустраивают отдельные площади, откуда с помощью газовой магистрали топливо поступает в котел.

Твердотопливный котел

Для котлов, работающих на твердом топливе ситуация несколько иная. Желательно планировать помещение котельной еще на этапе проектирования дома, так как помимо требований к вентиляции и площади необходимо предусмотреть дымоходный канал.

Для твердотопливного оборудования отдельное помещение котельной является обязательным условием. При обустройстве следует учитывать такие требования:

• Общая площадь должна быть не менее 7 м². Следует учитывать возможность проведения ремонтно-обслуживающих мероприятия.
• Вентиляционный канал для притока свежего воздуха рассчитывается из пропорции 8 см² площади на 1 кВт мощности оборудования.
• Стены и пол изготавливаются из негорючего материала. Если вес отопительного оборудования велик – желательно сделать под него отдельный фундамент.
• Высота дымоходной трубы не меньше 5 м.
• Количество изгибов и поворотов в ней не превышает трех.

Общим условием для монтажа отопительного оборудования является установка предохранительно-защитных устройств, как в самом котле, так и в отопительной системе. Это запорные клапаны, байпасы, датчики дыма и т.д.
