Требования к помещению для установки газового котла: нормы и правила обустройства

Можно ли проводить монтаж газового оборудования самостоятельно?

Возможность самостоятельного монтажа котла вполне возможна, но для осуществления этого процесса нужно ознакомиться с рядом специальной документации, СНиПами, заключить договор на осуществление подачи газа, разработать проект, утвердить его и получить разрешение на проведение работы. Прохождение всех необходимых этапов – довольно трудоемкий процесс, который подразумевает затраты большого количества времени, да и чего уж таить, нервов. В специальных инстанциях специфически относятся к людям, которые хотят провести установку своими руками.

Нужно учитывать, что даже небольшое отклонение от нормативных документов может не только стать причиной штрафа при проверке газовой службы, но и нанести непоправимый вред дому, а также здоровью его жителей. Поэтому в случае с газовым котлом лучше доверить выполнение работы специалистам.

https://youtube.com/watch?v=kb1rKp8PktI

Правила установки газового котла в частном доме обновлено: Июнь 30, 2017 автором: franky

Расчет мощности котла

Когда выбран тип нагревательного агрегата, следует определиться с его мощностью. При желании можно заказать теплотехнический расчет, позволяющий определить потери тепла в помещениях. На основании этой цифры приступают к подбору мощности котла.

Можно не производить расчеты, а воспользоваться нормами, полученными опытным путем, согласно которым на 10 «квадратов» площади необходим 1 кВт мощности котла. К данному результату следует приплюсовать запас производительности на различные потери.

Например, для теплоснабжения квартиры площадью 60 «квадратов» нужен прибор мощностью 6 кВт. Если планируется подогрев воды, добавляют 50% и получают 9 кВт мощности, а на случай аномально холодной погоды еще 20-30%. Итоговый результат – 12 кВт.

Но это расчет для средней полосы России. Если населенный пункт располагается севернее, следует еще увеличить производительность агрегата. Конкретная величина зависит от степени утепления дома. Для панельной или кирпичной многоэтажки это будет 50% и более.

Процесс получения разрешения, связанного с тем, можно ли поставить газовый котел в квартире, довольно сложный, затратный и занимает много времени. Но все усилия того стоят, поскольку гораздо лучше проживать при комфортной температуре в помещениях. При этом, платить за индивидуальное отопление придется меньше, чем за централизованное.

Требования к газовой котельной в доме из дерева

Основные правила установки настенного газового котла в деревянном доме, затрагивают три важных области:

1. Нормы, оговаривающие минимальные требования к котельной.

Правила подключения системы дымоудаления и вентиляции.

Существующие правила пожарной безопасности.

Допустимые нормы обустройства газовой котельной внутри деревянного здания, оговаривают типы и виды внутренней отделки, систему безопасности, наличие пожарной сигнализации и средств пожаротушения.

Для установки котла в деревянном доме, нужно строгое соблюдение существующих требований. Газовая котельная является местом повышенной пожарной опасности, что потребуется учитывать при обустройстве.

Нормы помещения котельной

Требования к установке напольного газового котла отопления в деревянном доме, учитывают особенности эксплуатации и повышенную пожарную опасность, связанную с конструкционным материалом здания. В связи с этим, нормы указывают на необходимость соблюдения следующих требований:

• Объем помещения котельной рассчитывается, исходя из общей производительности отопительного оборудования. Газовый котел до 30 кВт, устанавливают в изолированном помещении не менее 9 м³. При условии, что высота потолков будет не менее 2,5 м.

Разрешается расположение газового котла в любом техническом помещении деревянного дома. Санитарные нормы запрещают устанавливать отопительное оборудование в жилых комнатах, а также кухнях-гостиных. Некоторые ограничения затрагивают месторасположение котла в доме.Нормы ППБ запрещают оборудовать помещение котельной в подвале, но допускают, с несколькими оговорками, установку газового котла в цокольном этаже.

Котельная огораживается от жилых комнат стеной. Для увеличения огнестойкости, стены покрывают специальными пропитками. В котельной устанавливают дверное полотно с минимальной шириной 80 см, не прилегающее внизу к коробу, для постоянного притока свежего воздуха.

Обязательно наличие естественного освещения, а также форточки для проветривания.

Если согласовать проект будущего дома с представителями газового хозяйства еще на этапе изготовления рабочих схем, можно избежать ненужных материальных затрат на переделку здания.

Организация вентиляции и дымоудаления

В деревянном доме, особое внимание уделяют установке приточно-вытяжной вентиляции и правильному подключению системы дымоотведения. Минимальные требования, распространяющиеся на котельную:

• Устройство вытяжки – диаметр вентиляционного канала, рассчитывается исходя из производительности котла – 8 см² на каждый киловатт мощности.

Установка трубы дымоотведения осуществляется с соблюдением противопожарных расстояний и разрывов. Высота дымохода, рассчитывается, в зависимости удаленности от козырька кровли. Оголовок трубы нельзя закрывать декоративными элементами. Для увеличения характеристик тяги, рекомендуется установить дефлектор.

Не допускается, чтобы горизонтальный участок дымохода, имел суммарную длину более 3 метров. На всю систему дымоотведения, разрешается установить не более 2 поворотных муфт.

Некоторые требования к дымоходам и приточной вентиляции, оговариваются в правилах пожарной безопасности.

Пожарные нормы для котла на газе в доме из дерева

Пожарные правила затрагивают: размещение котла, обустройство котельной и монтаж системы дымоотведения:

• Размещение котла – оптимально использование под нужды котельной, отдельно стоящего здания, изготовленного из негорючих материалов: керамического или силикатного кирпича, пеноблоков, газобетона и т.п. Допускается установка котельной в доме, при условии, соблюдения условий ППБ.

Пол и стены котельной облицовывают негорючими материалами. Если такой возможности нет, требования по пожаробезопасности, оговаривают необходимость частичной защиты поверхностей в месте расположения котла и проведения дымохода.Стены и пол защищают негорючими базальтовыми утеплителями. Дополнительную защиту, обеспечивают специальные противопожарные составы. Потребуется предварительная подготовка стен, потолка, полов, посредством обработки мастиками или пропитками, с высокой степенью огнестойкости.

При прохождении дымохода через плиты перекрытия и кровлю, используют специальную противопожарную разделку.

Огнестойкие материалы для стен, которыми рекомендуется облицевать поверхность – это штукатурные гипсовые растворы, ГВЛ плиты и др.

Вытяжка для газового котла самостоятельно

Многие хозяева задаются вопросом, как сделать вытяжку своими руками. Для выполнения задачи понадобятся инструменты и малейшие умения. Чтобы организовать работу следует приготовить:

• вентилятор (желательно, чтобы в конструкции имелся обратный клапан);
• решетка с мелкими отверстиями;
• труба, которая будет обеспечивать отвод воздуха.

Учтите, что трубу подбирают под диаметр вентилятора. Ход работы по созданию вытяжки своими руками предполагает выполнение следующих операций.

1. Нарисуйте контур круга, что будет служить отверстием для трубы. Диаметр должен быть немного больше самой трубы.
2. Просверлите отверстия по нарисованному контуру равномерным шагом, а также одно внутри.
3. Затем нужно аккуратно выдавить середину, чтобы получить возможность вставить трубу.
4. Получившиеся зазоры между стеной и трубой следует заполнить раствором или монтажной пеной.
5. Проведите непосредственный монтаж вентилятора.
6. Заключительное действие – фиксация решетки, что защитит комнату от проникновения мусора и насекомых.

Для более наглядного ознакомления с описанным выше механизмом имеется схема устройства системы вентиляции.

Схема устройства системы вентиляции

Общие требования

Существуют определенные требования, предъявляемые всем помещениям, где устанавливаются газовые котлы:

В первую очередь обращается внимание на освещение комнаты. По нормативам на один кубический метр пространства необходимо 0,03 м² оконного проема

Обратите внимание, что это чистое пространство, через которое будет проходить дневной свет. Здесь не учитываются оконная коробка или перегородки между стеклами. То есть чистая площадь стеклопакетов.
Обязательное условие — приточно-вытяжная вентиляционная система. Обратите внимание, что воздушный объем пространства должен за 1 час меняться 3 раза. Это обязательное условие для минимализации загазованности помещения.
Окно обязательно должно комплектоваться форточкой. А вот выходная дверь должна выводить только на улицу. Многие загородные застройщики игнорируют это правило и в итоге получают от представителей пожарной инспекции уведомление о необходимости его выполнения. В результате приходится пробивать дверь в стене, затрачивая на это и средства, и время, и силы.

Как связаны размеры помещения и мощность агрегата?

Существуют также определенные нормы, которые касаются взаимосвязи размеров помещения и мощности газовых котлов.

Предоставляем вашему вниманию несколько позиций:

1. Если мощность газового котла для отопления не превышает 30 кВт, то объем котельной может быть в пределах 7,5 м³. И это минимальный показатель.
2. Если производительность 30–60 кВт, то объем помещения — 13,5 м³.
3. Если мощность превышает 60 кВт, то объем комнаты определяется согласно паспортным данным отопительного прибора, но не меньше 15 м³.

Многие потребители, особенно те, которые решают организовать автономное отопление в городской квартире, часто задают вопрос о возможности установки газовых котлов для отопления и определения помещения для них. Скажем так, что каких-то строгих ограничений в этом плане нет, если все требования, предъявляемые правилами и нормами СНиП, в данных помещениях выдерживаются.

Конечно, необходимо особо отметить кухни, где эти правила и нормы уже гарантированно заложены проектом дома. Но и здесь есть один немаловажный нюанс. Необходимо учитывать суммарную тепловую мощность, исходящую от всех нагревательных приборов на кухне. Сюда отнесем варочную печь, ТЭНы, радиаторы отопления, бойлеры и прочее. Так вот их общая мощность не должна превышать 150 кВт.

Другие требования

Установка газового котла в помещении

И еще несколько требований:

• Высота потолков в котельной не должна быть меньше 2 м.
• Отделяться от других комнат котельная должна прочными огнеупорными перегородками.
• Материал, из которого возводится топочная, должен обладать временным пределом огнеустойчивости минимум в 45 мин. То есть при пожаре стенки, пол и потолок должны сдерживать пламя огня в течение этого времени.
• Оптимальный вариант планировки должен быть таким, чтобы огонь из помещения котельной не распространялся на другие комнаты частного дома или квартиры.

Требования к кухне

Когда дело касается частного дома, а точнее, установки газовых котлов в нем, то проблемы с требованиями решаются легко и быстро. Организовать отдельную топочную не составит большого труда. Нужно будет пристроить своими руками небольшое помещение, соответствующее необходимым нормативам. На стоимости строительства это отразится незначительно.

А вот установка газового котла в квартире — дело куда более сложное. Оптимальное помещение для этого — кухня. Но даже к ней есть определенные требования. Не будем еще раз напоминать о тех нормах, которые уже описывались выше. Все они в полном объеме должны выполняться без каких-либо отступлений.

Но есть и дополнительные требования:

Во-первых, в кухне можно установить только настенный газовый котел, и лучше, чтобы он был с закрытой камерой сгорания и коаксиальным дымоходом. В настоящее время производители предлагают двухконтурные модели, которые могут обеспечить квартиру не только автономной системой отопления, но и горячей водой в полном объеме.
Во-вторых, дополнительно для увеличения воздухообмена в помещении нужно во входной двери сделать отверстие и установить на него решетку

Площадь проема не должна быть меньше 0,02 м².
Если кухонное пространство не полностью соответствует требованиям СНиП, то установка газового котла для отопления возможна (обратите внимание — ВОЗМОЖНА), если на это дадут разрешение органы газового надзора.
Если кухня в вашей квартире имеет объем меньше 7,5 м³, то нельзя в ней устанавливать два нагревательных элемента.

Нормативные требования к рециркуляции воздуха

В любых помещениях с газовым оборудованием должна быть предусмотрена естественная, действующая беспрерывно вентиляция, обеспечивающая минимум трехкратный воздухообмен в 1 час. Скорость циркуляции воздушных масс измеряется анемометром.

Перед запуском газоиспользующих приборов необходимо увеличить поступление воздуха в помещение. Некачественная вентиляция приводит к скоплению угарного газа, что ведет не только к снижению производительности устройства, но и к отравлениям

Рассчитать необходимое количество поступающего кислорода для помещений, где используется газовое оборудование можно по формуле:

L = N x V, где

L – расход воздуха, м3/ч;

N – нормированная кратность воздухообмена (для помещений с газовым оборудованием этот показатель = 3);

V – объем помещения, м3.

Нормы воздухообмена регламентированы СП-60.13330.2016, ГОСТ-Р-ЕН-13779-2007, ГОСТ-22270-2018. Они распространяются на проектирование новых, реконструируемых и расширяемых систем газоснабжения.

Ключевые правила предписаны следующими пунктами:

при монтаже газовых котлов важно учитывать требования не только к самой котельной, но и нормы для обеспечения работы системы вентиляции;
газопроводы не могут пересекать вентиляционные каналы;
все помещения, в которые выходят топки отопительных и варочных газовых печей должны быть оснащены вытяжным вентиляционным каналом. Допускается альтернатива – окно, форточка или дверь, выходящие в нежилое помещение;
при установке газового калорифера или камина, необходимо предусмотреть устройство вытяжной вентиляции;
если на предприятии общественного питания установлена группа газовых устройств, расположенных близко друг к другу, допускается использование одного зонта вентиляции с последующей врезкой в сборный дымоход с вытяжным вентилятором;
вентиляционная система в промышленных цехах, котельных, сельхоз предприятиях, производственных зданиях бытового обслуживания должна соответствовать строительным нормам и требованиям по типу оборудованного внутри производства.. Дополнительные требования к проектированию вентиляции в зданиях этой группы не предъявляются

Дополнительные требования к проектированию вентиляции в зданиях этой группы не предъявляются.

Изучив специфику помещения и проанализировав преимущества и недостатки каждой из видов вентиляционных систем, можно выбрать оптимальный вариант для определенного здания

Параметры рециркуляции воздуха в помещениях должны рассчитываться исходя из максимально допустимых концентраций NO2 и СО2 в рабочей зоне. Вытяжки следует размещать выше горелок, а приточные системы – вне зоны излучения.

Помещения с повышенной степенью взрывоопасности (категории А) должны быть оснащены механической системой приточно-вытяжной вентиляции. Верхние уровни этих помещений необходимо оборудовать естественной вентиляцией с дефлекторами. В нерабочие часы возможно использование только естественной или смешанной вентиляции.

В помещениях категории А с обращением сжиженного газа принудительная вентиляция должна обеспечивать рециркуляцию как в верхней, так и в нижней зонах. Проемы системы необходимо размещать на уровне 30 см от пола.

Проектирование аварийной вентиляционной системы должно осуществляться по нормам «СП-60.13330.2016» (п. 7.6). Ее запуск должен производиться в автоматическом режиме, как только приборы будут сигнализировать о превышении максимально допустимой концентрации газа внутри помещения.

Опасной концентрацией газа в воздухе считается показатель выше 20% от нижней концентрационной границы воспламеняемости.

Первичные средства пожаротушения

Котельная имеет подкласс Ф5.1 (производственные здания), соответственно, соблюдают нормы по средствам пожаротушения.

Пожарный щит нужен, если нет пожарного крана, АУПТ, а расстояние до точек забора воды больше 100 м. Ящик с песком (от 0,5 м³) обязательный для пожара кл. B, E. Порядок применения первичных средств пожаротушения прописывается в инструкции по ПБ.

Какие огнетушители должны быть в котельной

В котельных класс пожара, как правило, A, B, C, а также E (возгорание электрокотла). По табл. NN 1 и 2 ППР (пост. N 390) условия по ручным огнетушителям такие:

Класс пожара	Количество и пожаротушащая способность огнетушителей
A	2 – 6A 1 – 10A
B	2 – 144B 1 – 233B
E	2 – 6A, 144BCE 1 – 10A, 233BCE 2 – 144BCE 1 – 233BCE
С	2 – 6A, 144BC 1 – 10A, 233BC 2 – 144BC 1 – 233BC

По табл. 1 НПБ 166 перечень средств пожаротушения в виде огнетушителей такой:

Категория котельной	Максимум площади, м²	Класс возгорания	ОВП, на 10 л	, л	на 2 (3) л	, л
2	5	10	2	5 (8)
Г	800	B	2	–	2	1	–	–	–
C	–	4	–	–	–
Г, Д	1800	A	2	4	–	–	–
D	–	–	–	–	–
E	–	2	2	4	2

По СП 41-104-2000 п. 14.2 для площадей до 150 м³ предписаны передвижные ОП, дополнительно нормы есть в табл. N2 НПБ 166. Рекомендовано соблюдать правило: в котельной должно быть от 2 огнетушителей как минимум.

Установка газового котла в объединенных кухнях

В современном строительстве активно практикуется обустройство квартир-студий или планировок, при которых гостиная и кухня объединяются в одно большое пространство. Конечно, у такого решения есть масса достоинств – например, появляется большая часть свободного пространства, отлично подходящего для реализации всевозможных дизайнерских идей.

Проблема в том, что газовыми службами подобные планировки расцениваются как жилые, поэтому установка любого газового оборудования в них запрещена. В студиях эту проблему решить не получится, а вот при объединении гостиной с кухней возможны варианты.

Требования к месту расположения котла

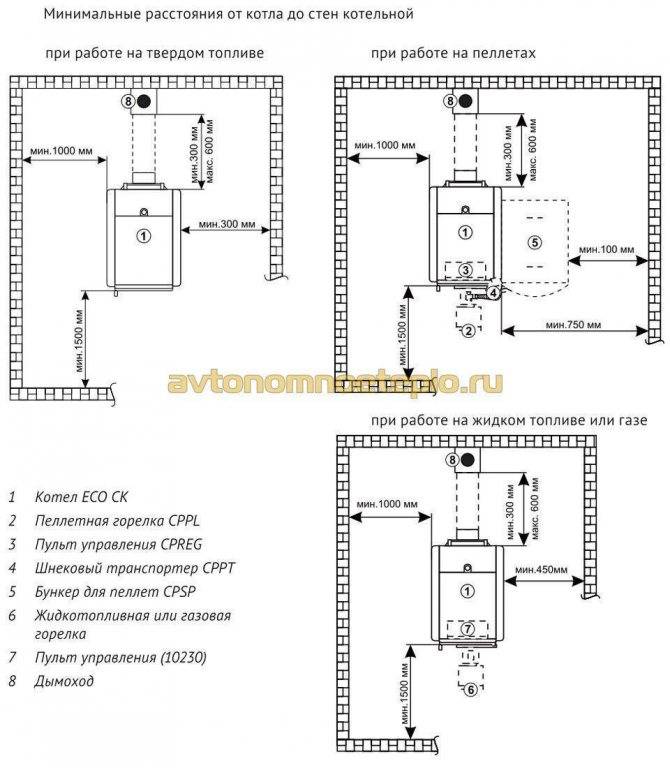

В инструкции по монтажу производители обычно указывают минимально необходимые зазоры и расстояния, необходимые для нормального обслуживания или ремонта котлоагрегата. Например, такие требования предъявлены в паспорте известного Buderus Logamax U072-18K (см. фото ниже).

Требования к расстояниям в инструкции газового настенного Buderus Logamax U072-18K.

Минимальные расстояния часто отличаются в зависимости от модели, но в среднем необходимо рассчитывать:

• зазор между котлом и стеной в 2 см (обычно обеспечивается стандартным креплением);
• свободное пространство в 1 метр перед лицевой панелью котла;
• свободное пространство в 80-150 см слева и справа от котла;
• расстояние в не менее, чем 150 см до потолка;
• деревянная стена должна быть изолирована негорючим материалом или металлическим листом толщиной не менее 3 мм;
• стена должна выдерживать нагрузку от 35-70 кг (в зависимости от модели), в противном случае ее необходимо укрепить.

Общие правила монтажа газового оборудования

• Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
• Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование (все требования к котельной описаны здесь).
• Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
• Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
• Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.

Требования по монтажу оборудования

Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.

Газовые котлы напольные

• Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
• Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
• Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
• Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.

• Ширина полотна двери – от 80 см и более.
• Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
• Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.

Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:

• Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
• В пределах потолочного перекрытия стыков труб быть не должно.
• По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».

Котлы настенные

С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.

• Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
• Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
• Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.

Плиты газовые

Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.

Запрещается

• Использовать для отделки топочной горючие материалы, устраивать фальш-полы и так далее.
• Производить сварные соединения при монтаже газового оборудования – только на резьбе.
• Прокладывать внутреннюю газовую магистраль из иных труб, кроме стальных. В отдельных случаях допускается подключение газовых приборов специальным гибким шлангом.

• Газовое оборудование, работающее от сети пром/напряжения, следует подключать через стабилизаторы.
• С целью упрощения монтажа системы дымоудаления и повышения КПД котла целесообразно устанавливать дымоходы коаксиального типа.

Перечень необходимых действий

Если стало известно, что в доме разрешается монтаж индивидуального отопления, длительного хождения по инстанциям не избежать:

• Данные относительно приобретенного счетчика и котла сообщаются в проектную организацию. Потом забирается готовая документация. Заранее приобретать оборудование не стоит, поскольку разрешение на то, чтобы установить газовый котел в многоквартирном доме, не всегда можно получить.
• Затем в отделении «Горгаза» заключается договор на обслуживание агрегата, а проект газификации передают на утверждение.
• После получения на руки подписанного проекта, можно приступать к отсоединению от теплосети. В этом случае потребуется слив воды из отопительной системы всего дома.
• Далее владелец квартиры должен смонтировать индивидуальную систему теплоснабжения. Котел устанавливают без подключения к газовой магистрали, проверяют систему на герметичность и готовность к работе.
• В «Горгазе» выясняют дату, когда можно установить газовый котел в многоквартирном доме в конкретной квартире. Его сотрудники подключат трубы и оборудование согласно проекту, опломбируют счетчик, запустят в работу плиту и агрегат.
• Чтобы гарантия на газовый котел была действующей, потребуется наладка и осуществление первого пуска с последующей отметкой в паспорте. Относительно данного вида работ следует обращаться в подразделение, где прибор был поставлен на обслуживание. Мастер проведет регулировку котла, запустит систему и поставит в паспорте штамп. Теперь можно пользоваться смонтированным оборудованием.

Весь вышеописанный процесс с соблюдением требований по установке в многоквартирном доме газового котла займет от 1,5 до 2,5 месяцев. Поэтому начинать процедуру желательно весной или в самом начале лета.
