Кран Маевского: устройство, принцип работы и обзор типовых схем установки

Устройство и технические характеристики

Кран для открывания поворачивается против часовой стрелки, закрывается – по часовой.

Как только весь воздух из системы выйдет, кран можно закрывать.

Если у вас стоит насос принудительной циркуляции теплоносителя, то перед стравливанием воздуха его необходимо выключить и подождать 5 минут.

Это необходимо чтобы движение теплоносителя прекратилось, и воздух смог подняться в верхнюю часть радиатора.

При включенном насосе стравить весь воздух не получится, так как, увлекаемый потоком теплоносителя, он не успевает подниматься вверх и задерживаться в верхней части радиатора.

Особенности работы

Отверстие диаметром 2 мм, которое служит для стравливания воздуха, бывает двух видов:

• в специальной пластиковой подкладке,
• в латунном корпусе.

И та, и другая модель служат исправно и долго. Если теплоноситель грязный, то отверстие может забиваться.

Прочистить его можно очень просто — обычной швейной иглой или булавкой. Кран при этом, естественно, должен быть открыт.

Еще одна интересная функция крана Маевского – при подключенном центральном отоплении через это устройство невозможно сливать теплую воду в больших количествах, чем грешили многие из нас, когда были установлены обычные краны для спуска воздуха из системы.

Автоматический кран Маевского

Существуют еще и автоматические краны Маевского – их еще называют воздухоотводчиками. Выглядит этот кран, как обычный металлический цилиндр с отверстием в верхней части.

Принцип действия автоматического крана Маевского тот же.

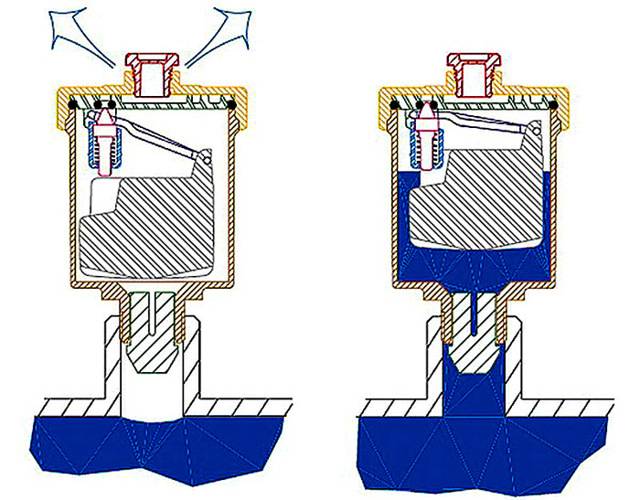

В основе его работы – все тот же поплавковый принцип. При определенном количестве набранного воздуха поплавок опускается, открывает клапан, и воздух стравливается.

Дальше все в обратной последовательности — поплавок поднимается, клапан закрывается. Такой кран не требует ухода – поставил и забыл.

Лучше устанавливать его в труднодоступных местах, где к ручному крану не добраться.

Выпускаются автоматические краны Маевского в латунном или хромированном (никелированном) корпусе, сам кран имеет форму, предназначенную или для отвертки, или для четырехгранного ключа, на случай принудительного открывания.

Для чугунных радиаторов

Не рекомендуется ставить автоматический кран Маевского на чугунные радиаторы старого образца, особенно при подключенной центральной отопительной системе.

В такой системе теплоноситель всегда грязный, и вам придется каждый месяц, а может быть, и чаще, снимать и чистить кран Маевского.

К тому же, центральное отопление часто отключают, а это значит, что в трубах будет все время собираться воздух. И воздуха будет гораздо больше, чем в автономной системе отопления. Учитывая, что выпускное отверстие в кране диаметром всего 2 мм, вы можете часами выпускать воздух из системы после очередной ее остановки.

Для таких систем выпускаются специальные автоматические краны в латунном корпусе, например, OMEC. Такие краны могут выдерживать гидравлические удары до 15 атмосфер, что в центральной отопительной системе не редкость.

Отечественные производители выпускают специальные краны для чугунных радиаторов МС140 по ГОСТ9544-93. Такой кран тоже имеет латунный корпус, выдерживает температуру до 150°С и предназначен для работы не только в водной среде, но и в паровом отоплении.

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

1. полностью отсоединить радиатор от отопительного контура;
2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
5. закрепить радиатор на прежнем месте;
6. подсоединить подающую и обратную магистраль;
7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
3. в свободный патрубок тройника установить кран Маевского;
4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

• диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
• рабочее давление (PN, в диапазоне 15–40 и выше);
• вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

При выборе следует учитывать характеристики кранов:

• шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
• конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
• терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

Установка и эксплуатация

Самое главное в процедуре монтажа крана Маевского — это правильно выбрать точку установки. Вам нужен участок в верхнем сегменте радиатора, причем расположенный со стороны, противоположной месту поступления горячей воды в батарею. Именно здесь и возникают большие скопления воздуха.

В большинстве современных радиаторов отопления уже предусмотрено специальное место для установки крана Маевского. До монтажа оно закрыто с помощью заглушки. Ее нужно вынуть, предварительно слив всю воду из отопительной системы, а затем закрепить кран в соответствующем месте.

Для того чтобы сделать соединение наиболее надежным, используются специальные резиновые уплотняющие прокладки. Кроме того, резьбу необходимо слегка уплотнить с помощью ФУМ-ленты или льняной пакли.

В старых чугунных батареях места под кран Маевского, как правило, не предусмотрено, поэтому процедура установки будет несколько сложнее. В боковой части такого радиатора находится большая заглушка. В ней необходимо просверлить отверстие, при этом диаметр его должен быть немного меньше, чем у резьбы крана.

Затем с помощью специальных плашек внутри этого отверстия делается резьба. В завершение кран Маевского устанавливается и герметизируется так же, как и в случае с современными радиаторами. Не забудьте, что все работы выполняются только при отсутствии воды в отопительной системе.

Перейдем к тому, как использовать кран Маевского для спуска излишнего воздуха из радиатора. Естественно, мы будем говорить о ручной разновидности, поскольку остальные работают без вмешательства человека.

1. В качестве подготовка поставьте на пол под тем местом, где будут проходить работы, тазик или другую пустую емкость. Также приготовьте тряпку. Когда вы будете выпускать воздух, на определенном этапе польется вода, поэтому следует предотвратить ее попадание на пол.
2. Если работоспособность вашей отопительной системы обеспечивается за счет использования специальных насосов, то их следует отключить минимум за 10 минут до того, как откроете кран. Во время работы таких насосов воздух не успевает скапливаться в определенной точке, вместо этого он разносится вместе с водой по всей системе, поэтому толку от стравливания не будет.
3. После того как подготовка завершена, нужно очень аккуратно открутить запорный винт. Делается это либо с помощью специального ключа, идущего в комплекте, либо просто отверткой. Вам нужно осуществить поворот против часовой стрелки, примерно на ¼ или ½ оборота. Еще раз упомянем об аккуратности. Поворачивать винт нужно очень плавно, особенно в том случае, если вы осуществляете первоначальный запуск нового радиатора.
4. В результате поворота винта через кран начнет выходить воздух. Определить этот момент можно по специфическому шипению. Вам нужно держать кран в открытом положении до тех пор, пока из него вместо воздуха не потечет вода. Поначалу струйка будет прерывающейся — это значит, что процесс еще не закончен. А вот когда струя станет непрерывной, можно закрывать кран Маевского.

Если после проведенной процедуры батареи не начали нагреваться, это значит, что проблема заключается не в наличии воздуха. Скорее всего, в отопительной системе возник засор. Справиться с ним самостоятельно вы не сможете, поэтому придется вызвать сантехническую бригаду.

Как видите, в процессе спуска воздуха из радиатора с помощью крана Маевского нет ничего сложного. Но могут возникнуть две проблемы. Во-первых, иногда бывает так, что отверстие, через которое должен выходить воздух, засоряется. В этом случае можно просто устранить проблему с помощью иголки или еще чего-нибудь тонкого и острого.

Во-вторых, если вы редко занимаетесь стравливанием воздуха из батареи, регулировочный винт может банально заржаветь. Понятно, что повернуть его в такой ситуации будет проблематично. В этом случае вам понадобится специальный смазывающий спрей, который можно приобрести в соответствующих магазинах.

Этим средством необходимо побрызгать винтовую резьбу и подождать несколько минут. После этого процедура откручивания должна пройти безболезненно. Чтобы предотвратить подобные ситуации в дальнейшем, каждый раз после использования крана Маевского обрабатывайте регулировочный винт специальной смазкой на основе силикона. Это поможет уберечь его от воздействия воды и воздуха в системе отопления.

Даже самый простой и недорогой кран Маевского способен верой и правдой прослужить долгие годы при правильной эксплуатации и уходе. Так что не забывайте периодически чистить и смазывать это оборудование. В этом случае батареи всегда будут надежно обогревать ваше жилище. Удачи!

Кран Маевского в пневматических системах

Техническая особенность крана Маевского — это уникальность конструкции.

Его можно использовать не только для выведения воздуха, но также и жидкости. А именно жидкости из пневматической системы, в которой повышенное давление воздуха. Поступление сжатого воздуха от компрессора в систему, сопровождается большим количеством водяного пара. Специальные устройства вымораживания и различные фильтры отбирают излишнюю влагу. При длительной эксплуатации в трубах может накапливаться большое количество жидкости.  Ее скопление происходит в нижней зоне пневматических проводов, а также разбрызгивается по всей системе. Вода не должна попадать на рабочее пневматическое устройство. Вот тут спасением оказывается кран Маевского. Только в данной ситуации его монтируют в нижнюю часть контура. Процесс стравливания начинается с избавления от воды и заканчивается выпуском воздуха. После чего кран закрывают и система вновь герметичная.

https://youtube.com/watch?v=GqEgRNu3MJY

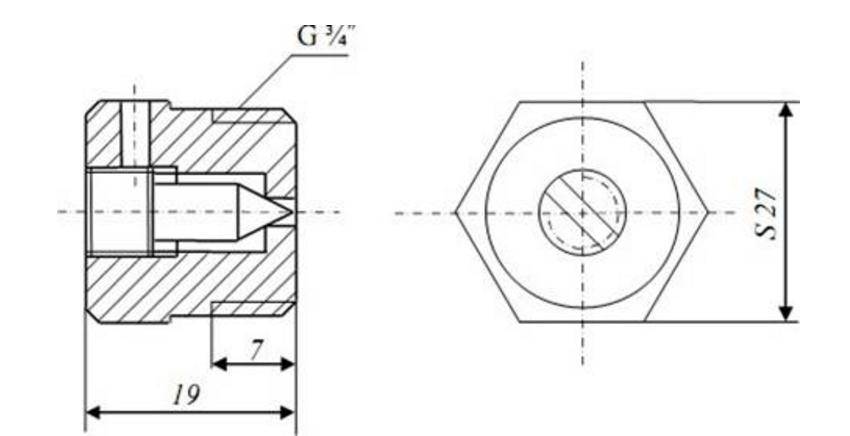

Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность.  Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского  сверху отделан пластиковым кожухом, который делает кран современным.

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Ду — диаметр условного прохода.

Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

• Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
• Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
• Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

• В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
• Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
• Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
• Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.

В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.

Назначение и принцип работы

Прежде чем описывать принцип работы необходимо сделать небольшое отступление, для чего был сконструирован кран Маевского. Жидкостная система отопления работает на основе законов циркуляции горячей воды в помещении по трубопроводам и батареям.

Последние используются для большей теплоотдачи от горячей воды в комнату. Когда на определённом отрезке системы возникает воздушная пробка, то кругооборот горячей воды в отдельных местах заметно уменьшается, что будет препятствовать нормальному обогреву помещения.

На ранних стадиях отопления квартир, при развоздушивании использовали обыкновенные вентильные краны. Они стояли в батареях, сверху или в верхней точке всей магистрали. Всё бы ничего, но предприимчивые владельцы многоквартирных домов решили, что с помощью вентильных кранов, можно не только спускать воздушные пробки, но производить забор горячей воды для хозяйственных нужд. Причём в неограниченных количествах.

Хорошо если это система горячего водоснабжения, а если отопление осуществляется с использованием котельных. Принцип работы котельных пунктов заключается в подаче горячей жидкости по кварталам (квартирам) в закольцованном режиме. К примеру, заправили в систему 10 тонн воды, эта десятка и должна циркулировать по принципу замкнутого цикла по радиаторам и трубам определённых абонентов. А если каждый будет отливать с системы воду, даже в малых количествах, то оборудование котельной может внезапно выйти из строя, это в худшем случае. Обычным вариантом считалась постоянная доливка жидкости в систему, что способствовало потерям времени на новый нагрев воды до определённой температуры и дополнительным финансовым затратам.

Для предотвращения «воровства» воды из радиаторов сантехнические службы ЖЕКов стали использовать кран Маевского. Функция устройства заключается на ручном спуске воздуха при помощи отвёртки.

Советы на пользу дела

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов в отопительном контуре.

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном или полноценной группой безопасности повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

На что обратить внимание при покупке воздухоотводящего крана?

Отопительные системы подвержены гидроударам. Это происходит редко, но такая вероятность существует. Поэтому лучше выбирать модели с предохранительным клапаном, который чувствителен к перепадам давления. Когда показатель достигает критических отметок, клапан открывается, и вода уходит из отопительного контура.

Лучше выбирать изделия с прокладками из резины или силикона. Бывают еще и паронитовые прокладки, но они показали себя хуже. Дополнительно резьбу можно укрепить льняной паклей или фум-лентой.

Гидроудар в системе отопления

При выборе крана учитывают место его размещения, конструкцию самой отопительной системы.

Универсальными являются ручные модели кранов. При их покупке необходимо учитывать расстояние от трубы, на которую устанавливается клапан, до стены. Дистанцию оставляют такой, чтобы можно было использовать инструмент, особенно если для этого потребуется отвертка, пассатижи.

Автоматы не очень подходят для централизованных систем отопления. Там чистота теплоносителя вызывает вопросы, поэтому узел часто забивается. Не очень годятся такие модели и для радиаторов из чугуна. В последнем случае лучше себя зарекомендовали ручные модели в латунном корпусе. Их можно использовать и в системах парового отопления.

Зато АКМ удобны в тесных помещениях и местах с затрудненным доступом. Их также применяют в системах «теплый пол», поскольку выявить формирование воздушной пробки сложно.

Водной системе «теплый пол» не помешает кран Маевского

При покупке обращают внимание на параметры резьбы. Следует также выяснить тип посадочного гнезда на радиаторе

В продаже производители предлагают модели КМ, снабженные ручкой с боковым выпускным отверстием, которые бывают более удобны, чем расположенные традиционным способом.

Также при выборе узла учитывают такие характеристики:

• допустимое давление;
• рабочая температура.
