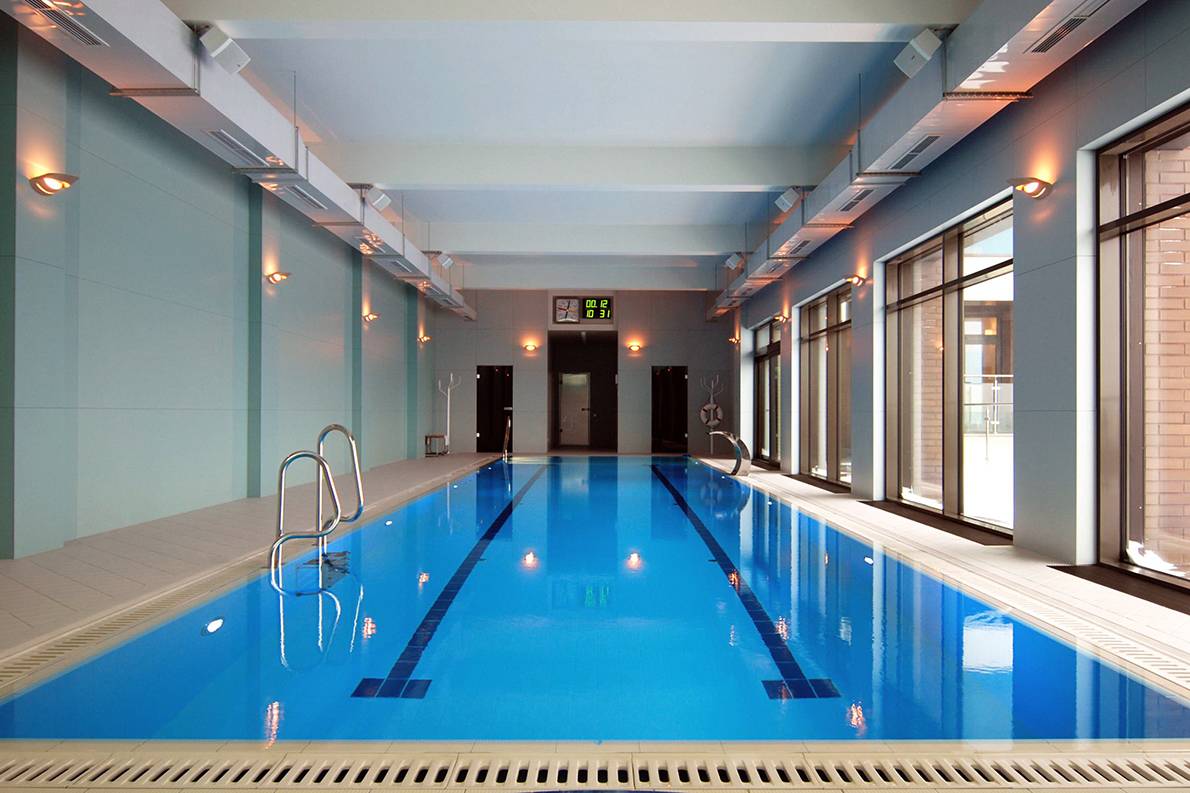

Водные комплексы и ледовые арены
Отличительной чертой микроклимата катков и водных комплексов является появление на отдельных площадях конденсата.
Соответственно, основная задача вентиляционных систем – контроль за уровнем влагосодержания в воздухе.
Эта проблема успешно решается применением специализированных осушительных установок.
Из представленного ниже графика видно, что основным решением выступает:
- для плавательных бассейнов –конденсационное осушение;
- для ледовых сооружений –метод адсорбции, так как сорбенты впитывают влагу не только при низких, но и при отрицательных температурах.
Со сравнительными принципами действия адсорбционного и кондиционного осушителей можно ознакомиться на схеме:
Данные методики считаются более эффективными, чем осушение нагревом или способ воздушной инфильтрации.
Вентиляция и кондиционирование спортивных залов
Спортивные залы весьма разнохарактерны по своим архитектурно-планировочным решениям. Особенно это касается высоты помещений, наличия мест для зрителей или их отсутствие, защиты световых проемов и так далее.
Спорт — это тяжелая работа и требует высокого норматива подачи свежего воздуха в спортивный зал.
Действующий СНиП 2.08-02-89* «Общественные здания и сооружения» и справочное пособие к СНиП «Проектирование спортивных залов, помещений для физкультурно-оздоровительных занятий и крытых катков с искусственным льдом» предусматривают подачу 80 м3/ч на спортсмена и 20 м3/ч на зрителя.
Параметры внутреннего воздуха практически ничем не отличаются от действующих допускаемых и оптимальных условий микроклимата.
| Наименование помещений | Внутренняя температура, tв, °С | Подача м3/ч или кратность воздухообмена ч-1 | |
| Приток | Вытяжка | ||
| 1 | 2 | 3 | 4 |
| Спортивные залы без мест для зрителей (кроме залов художественной гимнастики) | 15 | По расчету с подачей не менее 80 м3/ч наружного воздуха на спортсмена | |
| Залы для художественной гимнастики, хореографии и залы с местами для зрителей | 18 | По расчету с подачей 80 м3/ч наружного воздуха на спортсмена и 20 м3/ч на зрителя | |
| Помещения силовой и акробатической подготовки и, индивидуальной разминки | 16 | 2 | 3 |
| Учебные классы, помещения для тренерского и судейского состава, прессы, администрации и т.п. | 18 | 3 | 2 |
| Гардероб верхней одежды | 16 | – | 2 |
| Мастерские | 16 | 2 | 3 (в том числе местные отсосы) |
| Помещение пожарного поста | 18 | – | 2 |
| Раздевальные при душевых и массажных | 25 | По балансу | 2 (через душевые) |
| Душевые | 25 | 5 | 10 |
| Массажные | 22 | 4 | 5 |
| Туалеты общего пользования | 16 | – | 100 м3/ч на унитаз или писсуар |
| Туалеты при раздевальных | 20 | – | 50 м3/ч на унитаз или писсуар |
| Кладовые с постоянным пребыванием обслуживающего персонала | 16 | – | 2 |
| Кладовые с кратковременным пребыванием персонала | 10 | – | 1 |
| Помещения для сушки спортивной одежды | 25 | 2 | 2 |
Спортивные залы, как правило, окружены обслуживающими помещениями: раздевалками, душевыми, помещениями для тренеров, массажистов и инвентаря, где воздухообмен считается по нормативной кратности.
Примечание: обычно при расчете воздухообмена по кратностям создается таблица поэтажного баланса по воздуху и, как правило, нормативная вытяжка превышает приток. Для устранения дебаланса в коридоры обслуживаемых помещений подается приточный воздух в количестве равном поэтажному дебалансу.
Воздухораздача приточного воздуха в спортивные залы выполняется обычно через воздухораспределители, установленными на высоте 3,5–4 м над полом наклонными компактными струями с перепадом температур ?t, °С:
?t = tр.з. – tn ? (4 ? 5) °C
Удаление воздуха из верхней зоны зала, где он имеет несколько повышенную температуру и влагосодержание, выполняемое либо вытяжными системами, либо, что чаще, системами естественной вытяжки, оборудованными утепленными клапанами с электроподогревом створок и поддонами с дренажом для слива возможного конденсата.
Рециркуляция воздуха вполне применима для спортивных залов, но с обязательным сохранением норматива подачи свежего воздуха.
В помещениях, оборудованных клеедеревянными спортивными конструкциями, необходимо постоянно поддерживать относительную влажность воздуха не ниже 45%, а температуру воздуха – не выше 35°С.
Подвижность воздуха в зонах нахождения занимающихся принимается не более:
0,3 м/с — в спортивных залах для борьбы, настольного тенниса и в крытых катках;
0,5 м/с — в остальных спортивных залах.
Относительную влажность воздуха в спортивных залах рекомендуется принимать в пределах 30-60 %, имея ввиду, что нижний предел принимается для холодного периода, верхний — для теплого.
Этих параметров нельзя достигнуть в холодный период только вентиляцией. Требуется увлажнение воздуха (после калориферов) либо паром, что весьма энергоемко, либо адиабатным увлажнением в блок-камерах сотового увлажнения.
Продолжение отдельных глав из книги «Системы вентиляции и кондиционирования. Рекомендации по проектированию, испытанию и наладке» от Группы Компаний «ТермоКул» читайте в следующих номерах.
Что нужно учесть при проектировании?
При проектировании, в первую очередь, необходимо произвести расчеты. Выше мы уже говорили, что на каждого спортсмена или тренирующегося должно приходится минимум 80 кубических метров воздуха в час, а на каждого зрителя еще по 20.
Но сюда стоит добавить еще одну категорию — персонал. На каждого работника спортзала необходимо обеспечить циркуляцию воздуха 40 кубометров воздуха.
Таким образом формула будет выглядеть так:
V=N1*L1+N2*L2+N3*L3, где
N1 — количество тренирующихся, L1 — норма воздухообмена для них. N2 — количество зрителей, L2 — норма воздухообмена для них. N3 — количество работников, L3 — норма воздухообмена для них.
Нормы подвижности аэромасс
При разработке проекта и выборе оборудования необходимо учитывать еще один важный фактор — движение аэромасс. Если говорить простым языком, то в спортзале не должно быть сквозняков.
Производя расчеты и выбирая оборудование для обустройства вентиляционной системы спортивного зала необходимо также учитывать сечение воздуховода
В вышеупомянутом СП предусмотрен этот момент, вентиляция спортивных залов имеет следующие нормы:
- бассейны — не более 0,2 м/сек;
- залы для интенсивных тренировок — не более 0,3 м/сек;
- залы для подготовительных и оздоровительных мероприятий — не более 0,5 м/сек.
Ситуация обратно пропорциональная нормам температурного режима. Непосредственно для тренировочных площадок движение воздуха должно быть не более 0,3 м/сек. Но, если речь идет о помещениях для занятия йогой, то нормы мягче.
Другие важные факторы
Рассчитать необходимую мощность вентиляционной установки и движение аэромасс — далеко не все, что нужно учитывать при проектировании спортзала. Есть несколько важных моментов.
Во-первых, место для установки оборудования. Оно не должно находится рядом со спортивным или любым другим инвентарем. Желательно, чтобы система вентиляции имела дистанционное управление — это избавит от многих неудобств.
Во-вторых, душевые и раздевалки. Несмотря на свои малые размеры по площади не стоит пренебрегать обустройством вентиляции в этих помещениях. При недостаточной вентиляции в них образуется конденсат, а после него плесень, которая может распространится на другие комнаты и залы.
Не забывайте вовремя чистить и менять фильтры в системах вентиляции. Скопление пыли препятствует полноценной работе вентиляционной системе и угрожает здоровью посетителей
В-третьих, фильтры. Как правило, забор воздуха производится с улицы. Оснастите систему вентиляции фильтрами, для обеспечения максимального комфорта. Это особенно актуально для больших городов и залов, находящихся рядом с промышленной зоной.
Еще одна рекомендация, которую дают все специалисты — рассчитывайте проект с запасом. Всегда может произойти внештатная ситуация и часть оборудования откажет или расчеты по посетителям окажутся неверны, и посещать зал будет больше людей. Рекомендуемый запас — 15-20% от первоначальных расчетов.
Варианты обустройства вентиляционной системы
Существует огромное количество рекомендаций, от которых стоит отталкиваться при установке вентиляции в спортзалы и регулировании воздухообмена. Мы рассмотрим два варианта — для небольших спортивных залов и больших фитнес-центров.
Вариант №1 – решение для небольшого спортзала
Для небольших залов идеальным вариантом будет установка канальной вентиляции. Она позволяет собрать установку требуемой мощности, не потратив лишних денег. Канальная система вентиляции состоит из трех основных элементов: канальный вентилятор, воздухонагреватель и фильтр.
Одним из преимуществ является относительно простой монтаж. Спрятать канальную вентиляцию можно под навесным потолком или в подсобном помещении.
Для поддержания температуры можно использовать различные виды кондиционеров и радиаторов. Как показывает практика, вопросов с температурным режимом в подобных помещениях не возникает.
В спортзалах с высокими потолками можно оставить систему вентиляции открытой, нет нужды прятать ее под подвесной потолок
Канальная система воздухообмена обеспечивает приток свежего воздуха и удаление старого. При этом не нужно заморачиваться с обустройством душевых и саун, как правило, их просто нет.
Вариант №2 – вентиляция в фитнес центре
Даже приблизительные расчеты показывают, что для большого спортивного центра необходимо использовать мощные системы вентиляции и воздухообмена. Идеальным решением будет установка оборудования на крышу.
Это существенно сэкономит место, обеспечит легкий доступ в случае необходимости, при этом вход на крышу для посторонних будет закрыт.
Система получается сложной и состоит из нескольких элементов. Кондиционеры и вентиляторы для поддержания нужной температуры воздуха. Калориферы, радиаторы и другие системы обогрева для отопления помещений в холодное время года. Фильтры для очистки поступающего воздуха и сеть воздуховодов.
В рекуператоре происходит подогрев входящих воздушных масс за счет удаляемых. За счет этого экономится энергия, при этом воздушные массы не смешиваются между собой
Рекомендуется устанавливать рекуператоры для экономии электроэнергии на обогрев воздуха.
Нормы СанПин
Прим организации спортзала нужно руководствоваться не только и назначением и параметрами, но и температурными нормами СанПин. Это критерии необходимого температурного режима и влажности.
Температура в тренажерном зале согласно нормам СанПин должна достигать +16- + 18 градусов. Уровень влажности – порядка 35% с погрешностью 1-2%.
В контроле над параметрами есть некоторые отличия. Они связаны с разными физическими нагрузками.
Так, нормы температуры в тренажерном зале, где сосредоточены силовые занятия, достигают +16- + 18 °С. Для йоги оптимальны значения 19-20°С
Температура воздуха в спортивном зале в фитнес клубе, где осуществляются, в основном координационные нагрузки, должна лежать в спектре 18-19°С.
Скопление конденсата
Тёплый и влажный воздух имеет свойство оседать и скапливаться на потолке. Как следствие, он оказывает неблагоприятное воздействие на сам потолок, а при снижении температуры, начинает «перебираться» на пол и стены. Чтобы избежать подобных проблем, следует установить специальные вытяжные системы или системы для естественной вентиляции. Последний пункт должен быть оборудован утеплителем и поддонами для слива накопившегося конденсата.
Не запрещено обеспечивать повторную циркуляцию кислорода. Например, обогрев входящего кислорода использованным. Главное – соблюдать нормы кислорода на каждого человека. В ином случае, в зале будет становиться всё теплее и теплее, вплоть до жары.
Как было сказано выше, одна из главных проблем любого спортзала – это скопление конденсата из-за несоблюдения температурных норм и рекомендаций по уровню влажности. Подобная проблема может возникнуть не только из-за большого скопления людей в маленьком пространстве, но и вследствие использования «неправильных» систем циркуляции воздуха относительно материала интерьера спортивного сооружения. Так, если спортзал оборудован деревянными конструкциями, относительная влажность должна быть не менее 40-45%. Если же используются металлические, кожаные или другие материалы, влажность необходимо поддерживать в районе 35-60%.
Нижний предел этих значений относится к холодным временам года, верхний – к тёплым. Конечно, осенью или зимой таких значений достичь невозможно, поэтому требуется дополнительное увлажнение. С этим помогут справиться отдельные увлажнители либо кондиционеры. Главное – чтобы устройства могли не только повышать влажность, но и снижать её при необходимости.
Приток свежего воздуха должен быть для каждого человека
Требования к вентиляции спортзала более серьёзные, чем к жилым помещениям. Так как постоянные занятия физкультурой приводят к потообразованию и повышению содержания углекислого газа, фильтрация должна проводиться как можно чаще. Так, если в жилой комнате в норме воздух должен меняться каждые 10-20 минут в течение часа, то в спортзале необходимая частота составляет 7,5-10 минут за тот же промежуток времени. Такой показатель позволяет определить необходимую мощность вентиляционной системы. Также необходимо учитывать интенсивность нагрузки на каждого человека, но даже если она небольшая, не стоит отказываться от системы обмена кислорода.
Каждый спортзал имеет отличия от другого, даже если их размеры идентичны. За всё время было разработано множество архитектурных решений, но и они должны придерживаться определённых норм (особенно это касается высоты – не менее 6 метров). Так, на каждого спортсмена должно приходиться не менее 60 м3 свежего кислорода. Если в зале предусмотрены места для зрителей, то каждый из них должен получать по 20 м3 вентилируемого кислорода.
При подсчётах важно не забыть про другие, не менее важные помещения:
- Раздевалка.
- Душевые комнаты.
- Складские помещения.
- Кабинеты тренеров.
- Комнаты для массажа.
Здесь интенсивность воздухообмена рассчитывается исходя из стандартных нормативов. Необходимо учитывать, что в летний период газ должен охлаждаться, а зимой наоборот – его следует немного подогревать. Для достижения максимального эффекта, воздухораспределители в частных спортзалах необходимо устанавливать на высоте 2,5-3 метров и в районе 3-4 метров в общественных.
Микроклимат в фитнес-центрах, спортивных и тренажерных залах
Пришла весна, и цепочкой люди выстраиваются в фитнес-центры, дабы привести свое тело в порядок в преддверии летне-отпускного периода.
Сформировавшийся в Йошкар-Оле рынок фитнес-услуг дает потребителям возможность выбрать именно ту организацию, которая в максимальной степени будет удовлетворять их требованиям по ценам и уровню комфорта и оснащенности. При этом клиенты фитнесс-центров стали отмечать, что комфорт во время занятий зависит не только от тренажеров и оформления спортзала, но и в не меньшей степени от микроклимата в помещениях для занятий.
Многочисленные фитнес-центры, специализированные спортивные секции, плавательные бассейны, аквапарки и т.д. – все они должны соответствовать действующим санитарно-эпидемиологическим требованиям.
Объемно-планировочные решения, отопление, вентиляция, кондиционирование воздуха и сама деятельность физкультурно-оздоровительных объектов должны соответствовать требованиям следующих нормативных документов:
— Санитарные правила устройства и содержания мест занятий по физической культуре и спорту, утвержденные главным государственным санитарным врачом СССР 30.12.1976 года N1567-76;
— СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений»;
— СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий»;
— СН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки».
Система отопления спортивно-оздоровительного учреждения должна обеспечивать нормируемую температуру воздуха помещений
Это важно для температурного гомеостаза организма. Расчетные нормы температуры в помещениях дифференцируют в зависимости от функционального назначения помещений и времени года. Проектирование механической приточно-вытяжной вентиляции помещений спортивно-оздоровительных учреждений должно учитывать особенности помещений, размещения тренажеров, число занимающихся, климатические особенности региона
Проектирование механической приточно-вытяжной вентиляции помещений спортивно-оздоровительных учреждений должно учитывать особенности помещений, размещения тренажеров, число занимающихся, климатические особенности региона.
Спортивные залы весьма разнообразны по своей планировке, что затрудняет создание нормального температурного режима. В частности, это касается высоты потолков, числа зрительских мест (или их отсутствия), наличия прожекторов, выделяющих много тепла. Именно поэтому спроектировать вентиляционную систему, способную в полной мере обеспечить воздухообмен данного конкретного спортзала, трудно.
Спорт сам по себе предполагает активные движения людей, а значит, требует частого обновления воздуха в помещениях, где занимаются. Если этого не делать, люди будут быстрее уставать. СП 1567-76 рекомендует осуществлять подачу наружного воздуха в спортивные залы объемом 80 м3/ч для одного спортсмена и 20 м3/ч для каждого зрителя и поддерживать температуру воздуха в спортивных залах на уровне +15ºС.
В верхней зоне зала, где накапливается больше тепла и влаги, можно ставить вытяжные системы вентиляции. Влажность воздуха не должна быть ниже 45%, а его температура превышать +28ºС.
Охлаждение воздуха и поддерживание необходимой температуры в летний период для небольших спортивных залов и секций фитнес-центров осуществляется при помощи настенных, кассетных или канальных кондиционеров. Они позволяют в максимально короткие сроки охладить помещение и создать благоприятные климатические условия для занятий спортом.
Таким образом, при выборе центров для занятия физкультурой, спортом необходимо учитывать состояние микроклимата помещений. Нужно знать, что оптимальные условия помещений спортивно-оздоровительных учреждений по температуре, скорости движения воздуха, его влажности, химической и микробной чистоте способствуют сохранению и укреплению здоровья человека.
Обследование вентиляции спортзала
Обследование и паспортизация вентиляции спортивного зала производится перед проектированием вентиляции и далее обычно при реконструкции спортивного центра или необходимости продления государственной сертификации и лицензирования комплекса здания стадиона с выдачей Акта обследования вентиляции или паспорта вентиляционных систем: обследование вентиляции; паспортизация вентиляции. Стоимость обследования вентиляции: 2.500 рублей за Акт обследования одной вентсистемы или паспорт вентсистемы, выезд на объект инженера для замеров воздуха анемометром: 3.000 рублей. Прилагается сертификат поверки анемометра и свидетельство соответствия государственным приборам измерений, допуск от Ростехнадзора. Периодичность аэродинамических испытаний и паспортизации вентиляции в спортивных залах не реже одного раза в три года.
По приезду на объект наш инженер произведет осмотр вентиляции и оборудования автоматики, зарисует схему воздуховодов и сфотографирует общий план расположения диффузоров и решеток в потолке, замерит анемометром потоки воздуха в основных воздуховодах и на рабочих местах, — что позволит сделать вывод об эффективности вентиляционных систем и соответствию их нормам в Своде правил СП-332.1325800.2017 «СПОРТИВНЫЕ СООРУЖЕНИЯ. ПРАВИЛА ПРОЕКТИРОВАНИЯ», что будет отображено в Акте обследования вентиляционных систем или в Паспортах вентиляционных установок…
Обследование и паспортизация вентиляционных систем проводится в спортзалах дошкольных детских учреждений и в школах, в спортзалах медицинских учреждений и в комплексах бассейнов раз в три года. Лицензия допуск СРО требуется при обследовании многоэтажных спортивных центров и стадионов, допуск от Ростехнадзора в области промышленной безопасности требуется при испытаниях и экспертизе вентиляции также и на промышленных объектах. Протокол аэродинамических испытаний вентиляционных систем выдается по окончании обследования и паспортизации в едином документе с основными замерами воздуха всех систем и с подписями всех представителей. Акт об окончании пусконаладочных работ выдается после комплексных испытаний и балансировки вентиляционных установок. Так же при проверке от Роспотребназора требуют различную документацию, Акт сдачи монтажных работ, Акты индивидуальных испытаний вентсистем и Договор на техническое обслуживание. Результат работ ТЕХНИЧЕСКИЙ ОТЧЕТ обследования вентиляции помещений спортивного центра выдается по окончании с прилагаемой рабочей документацией.
Возможные ошибки при проектировании системы вентиляции тренажерного зала
Использование естественной вентиляции как альтернатива принудительной. Бывает, что механическая вентиляция просто не предусматривается, т.к. под спортзалы часто используют помещения из жилого фонда, в которых изначально ее просто не бывает.
Неправильный расчет необходимой производительности. Выбор меньшего показателя при расчете по количеству людей и по кратности.
Экономия на оборудовании системы вентиляции и кондиционирования. При недостаточной мощности и высокой загруженности зала (выше расчетной) система просто не будет выдавать нужные параметры воздуха.
Неправильная разводка сети воздуховодов. В маленьких сечениях каналов при большом расходе воздуха появляется высокая скорость, что может создавать некомфортный сильный поток воздуха (дуть из решеток по-простому) в разгоряченных людей и вызывать тем самым недовольство и раздражение клиентов.
В заключение отметим, что системы вентиляции и кондиционирования фитнес центров, тренажерных залов, залов для бокса, танцев и прочих спортивных помещений являются крайне важными составляющими, поскольку комфорт и эффективность любых тренировок сильно зависят от параметров и наличия свежего воздуха.
Наши специалисты имеют большой опыт работы в проектировании и монтаже вентиляции и кондиционирования помещений для спорта, поэтому мы быстро и совершенно бесплатно подготовим эскизный чертеж и расчет стоимости для вашего объекта.
В любом случае мы с удовольствием ответим на все интересующие Вас вопросы.
Нормы воздухообмена из СНиП 2.08.02-89 «Общественные здания и сооружения»
| Помещение | Расчетная температура воздуха, оС | Кратность обмена воздуха в 1 ч | |
| приток | вытяжка | ||
| 1 | 2 | 3 | 4 |
| 1. Спортивные залы с местами св. 800 зрителей, крытые катки с местами для зрителей | 18* в холодный период года при относительной влажности 30-45 % и расчетной температуре наружного воздуха по параметрам Б | По расчету, но не менее 80 м3/ч наружного воздуха на одного занимающегося и не менее 20 м3/ч на одного зрителя | |
| Не выше 26 (на катках – не выше 25) в теплый период года при относительной влажности не более 60 % (на катках – не более 55 %) и расчетной температуре наружного воздуха по параметрам Б | |||
| 2. Спортивные залы с местами для 800 и менее зрителей | 18* в холодный период года. | ||
| Не более чем на 3 °С выше расчетной температуры наружного воздуха по параметрам А в теплый период года (для IV климатического района – по п. 1 настоящей таблицы) | |||
| 3. Спортивные залы без мест для зрителей (кроме залов для художественной гимнастики) | 15* | По расчету, но не менее 80 м3/ч наружного воздуха на одного занимающегося | |
| 4. Крытые катки без мест для зрителей | 14* | То же | |
| 5. Залы для художественной гимнастики и хореографические классы | 18* | ||
| 6. Помещения для индивидуальной силовой и акробатической подготовки, для индивидуальной разминки перед соревнованиями в демонстрационных залах для легкой атлетики, мастерские | 16* | 2 | 3 (в мастерской местные отсосы по заданию на проектирование) |
| 7. Гардеробная верхней одежды для занимающихся и зрителей | 16 | – | 2 |
| 8. Раздевальни (в том числе при массажных и банях сухого жара) | 25 | По балансу с учетом душевых | 2 (из душевых) |
| 9. Душевые | 25 | 5 | 10 |
| 10. Массажные | 22 | 4 | 5 |
| 11. Камера бани сухого жара | 110** | – | 5 (периодического действия при отсутствии людей) |
| 12. Учебные классы, методические кабинеты, помещения для отдыха занимающихся, комнаты инструкторского и тренерского состава, для судей, прессы, административного и инженерно-технического состава | 18 | 3 | 2 |
| 13. Санитарные узлы: | |||
| общего пользования, для зрителей | 16 | – | 100 м3/ч на 1 унитаз или писсуар |
| для занимающихся (при раздевальнях) | 20 | – | 50 м3/ч на 1 унитаз или писсуар |
| индивидуального пользования | 16 | – | 25 м3/ч на 1 унитаз или писсуар |
| 14. Умывальные при санитарных узлах общего пользования | 16 | – | За счет санитарных узлов |
| 15. Инвентарные при залах | 15 | – | 1 |
| 16. Помещение для стоянки машин по уходу за льдом | 10 | По балансу из зрительного зала | 10 (1/3 из верхней и 2/3 из нижней зоны) |
| 17. Бытовые помещения для рабочих, охраны общественного порядка | 18 | 2 | 3 |
| 18. Помещение пожарного поста | 18 | – | 2 |
| 19. Помещения (кладовые) для хранения спортивного оборудования и инвентаря, хозяйственных принадлежностей | 16 | – | 2 |
| 20. Помещение для холодильных машин | 16 | 4 | 5 |
| 21. Помещение для сушки спортивной одежды | 22 | 2 | 3 |
Получить бесплатную консультацию инженера по вентиляции фитнес клуба
Получить!
Типы вентиляционных систем
Для вентиляции спортивных сооружений небольшой площади устанавливают преимущественно системы с приточно-вытяжной моноблочной установкой. Монтаж такой конструкции достаточно прост, поскольку она уже находится в собранном состоянии.
Для больших комплексов рассчитывают индивидуальную схему приточно-вытяжной вентиляции сборного типа, которая состоит из нескольких элементов.
Используются системы преимущественно канального типа. Они обладают следующими достоинствами:
- максимально равномерно распределяют свежий воздух внутри помещения;
- высокая интенсивность обмена воздухом;
- не создают сквозняков;
- поддерживают одинаковую температуру по всей площади спортивного зала.
Воздух подаётся через приточные распределители. В зависимости от времени года он либо нагревается, либо охлаждается до требуемой температуры. Удаление отработанного воздуха осуществляется вытяжными установками, которые находятся под потолком.
Чтобы поддерживать единый температурный режим, холодный воздух подогревают перед тем, как он попадёт в зал. Происходит это следующими способами:
- С помощью электрического или водяного нагревателя. Его встраивают в вентиляционный канал. Поскольку спортивный зал нуждается в большом количестве свежего воздуха, использование данных нагревательных устройств является экономически необоснованным. Поэтому чаще всего устанавливают рекуперативные устройства.
- Приточно-вытяжная система с рекуперацией. В этом случае подогрев осуществляется благодаря отдаче тепла отработанного воздуха. Это позволяет экономить до 70% электроэнергии. Когда в сильные морозы мощности рекуперативной вытяжки не хватает для подогрева воздуха, используют дополнительный электроконвектор.
В тёплый период года охлаждение выполняется с помощью:
- Автономных сплит-систем кондиционирования или мультизональных VRF — систем для спортивных залов с большой площадью. Внутренние блоки могут устанавливаться внутри каналов, на стене, или выбирают устройство кассетного типа. Внешние блоки крепят на фасадах или крышах зданий.
- Встроенных в каналы охладительных систем. Их используют компрессорно-конденсаторные блоки и испарители в приточном канале. Такая конструкция является более сложной, а её проектирование происходит на этапе выбора системы вентилирования.
Это интересно: Можно ли штробить вентиляционную шахту в квартире: разбор правовых нюансов вопроса
Канальные системы
Эффективную вентиляцию спортзала смогут обеспечить канальные системы. Именно их в подавляющем большинстве случаев используют при проектировке и строительстве, так как они обладают целым рядом преимуществ:
- Позволяют распределить поступающий воздух наиболее равномерно.
- Распределение обеспечивается не только в спортивном зале, но и во всех прилегающих к нему комнатах.
- Интенсивность обмена воздуха.
- Поддержание комфортной температуры.
- Отсутствие сквозняков.
Устройство канальной вентиляции представляет собой множество труб, по которым перемещается воздух. Эти трубы могут быть вмонтированы в стену или закреплены на ней. Жизненно необходимый газ перемещается по ним и выходит в разных местах спортзала. Таким образом, обеспечивается полное вентилирование всего зала.

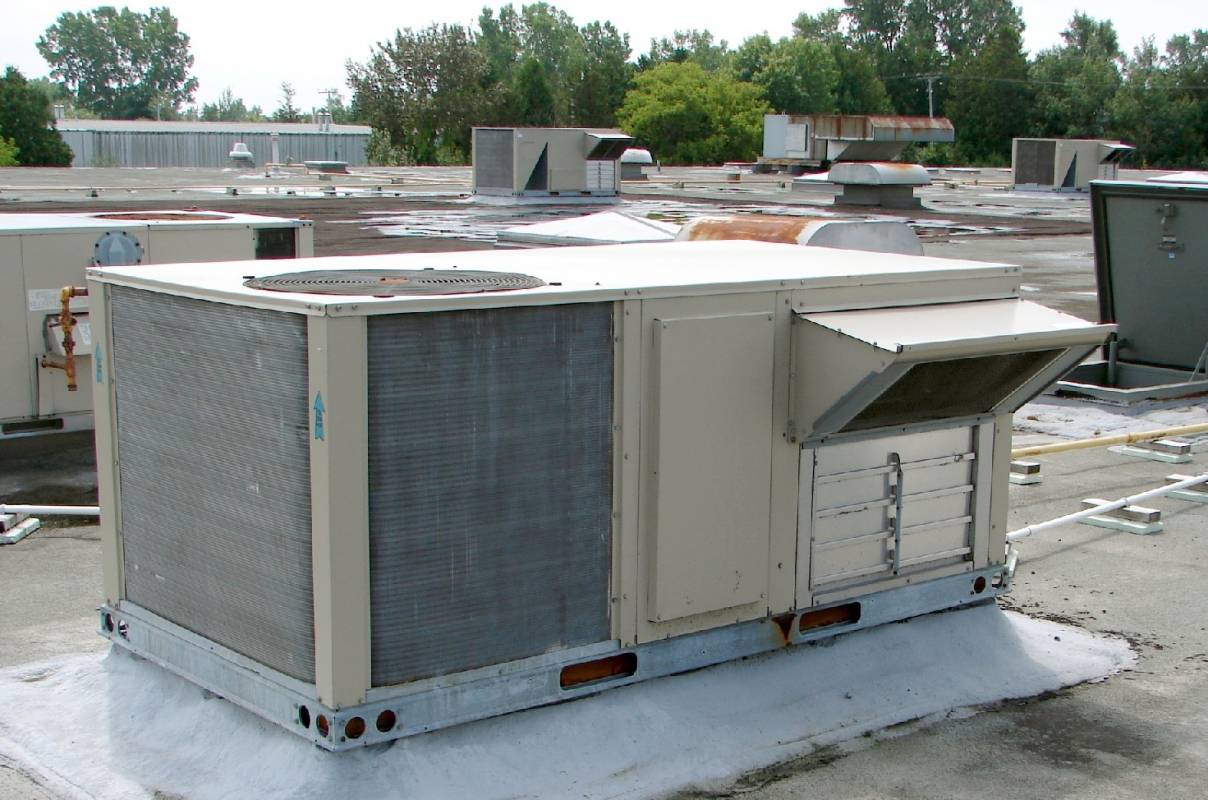

Чаще всего, само устройство для циркуляции воздуха расположено на крыше. Монтаж в этом месте позволяет сэкономить пространство в зале для тренировок и избавить спортсменов от лишнего шума вентилятора. Хоть он работает не слишком громко, но в зале это очень мешает. В некоторых случаях систему монтируют в стены.
