Лампы с датчиком движения: принцип работы и лучшие предложения на рынке

Советы по установке

Цели установки могут быть разные

Для начала стоит определить цель установки ДД, после чего выбрать правильное место. Специалисты советуют внутри помещений вешать светильники с сенсорами на потолок, так достигается максимальная площадь охвата. При необходимости обслуживания более узкой площади можно подвесить светильник на стенку. Имейте в виду, что почти все лампы с сенсорами подходят для настенного и потолочного монтажа.

При внутренней установке обратите внимание, чтобы датчику ничего не мешало: кондиционеры, трубы отопления, потоки теплого воздуха, другие теплые предметы. Они будут вызывать ложные срабатывания

При уличном использовании в зоне действия сенсора не должно быть деревьев, кустов. На работу уличных сенсоров могут влиять линии электропередач, вышки сотовой связи, крупные автомагистрали.

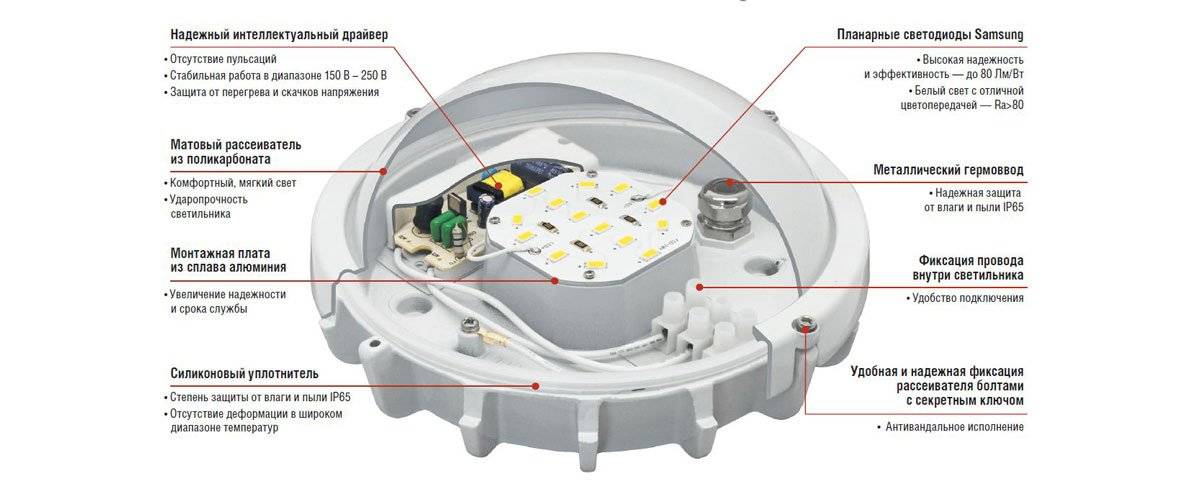

Монтаж осветительного прибора с датчиком движения

Рассмотрим внутреннюю установку светильника с ДД.

Подготовить светильник к монтажу: вставить специальные резиновые уплотнители в отверстия для кабелей.
Обесточить помещение.
Завести питающий кабель в корпус светильника.
Закрепить корпус светильника на стене или потолке.
Снять с кабеля оплетку, зачистить нулевой и фазовый провода от изоляции на длину примерно 7 мм.
Присоединить фазовый провод к клемме L, а нулевой – к клемме N. Клемма L’ останется неиспользованной. Ее можно применить для присоединения других ламп или иного оборудования.

Подключение лампы с выносным датчиком

Подключение такого светильника начинается с установки сенсора:

Для этого определить место установки с наилучшим углом обзора.
Прикрепить подставку, которую необходимо снять с сенсора. Закрепить на высоте не менее 240 см.
Зачистить концы питающего провода от изоляции на длину примерно 10 мм.
Вскрыть крышку клеммной коробки сенсора, присоединить к питающему проводу нулевой и фазовый провода. Заизолировать места соединений.

Далее соединяют датчик и источник света: к одному концу лампы присоединяют фазу, изолируют место скрепления. Другой конец лампы соединяют с нулевым проводом датчика. Если перепутать фазы, то ДД работать не будет. В этом случае достаточно поменять провода местами.

Правила эксплуатации устройств

Эксплуатировать лампу с автовключением не сложнее, чем любой другой электронный прибор: достаточно не допускать попадания в него воды и пыли, не ронять, не стучать, не накрывать. Если обнаружились повреждения на корпусе или в питающем шнуре, устройство нужно немедленно отключить и сдать в мастерскую. Обслуживание же такого светильника сводится к замене сгоревших ламп, периодической очистке от пыли сухой или слегка влажной тканью. Если прибор автономный, то придется своевременно заменять батарейки или производить подзарядку аккумуляторов. При длительных перерывах в использовании устройство нужно отключать от сети или вынимать батареи из отсека питания.

Ассортимент выбора

На сегодняшний день наблюдается тенденция ко все большему проникновению в нашу повседневную жизнь всевозможных технических новшеств. Так, все чаще в наших домах и на улицах стали появляться датчики, реагирующие на движение. С помощью таких устройств можно автоматизировать процесс подсветки любого помещения или улицы.

Реагирование датчика на различного рода движения широко используется на улицах городов и сел. Это позволяет сделать передвижение по улицам и дорогам более безопасным и комфортным.

Такой датчик представляет собой небольшой пластиковый прибор, который можно установить на улице практический в любом месте.

Размещение прибора

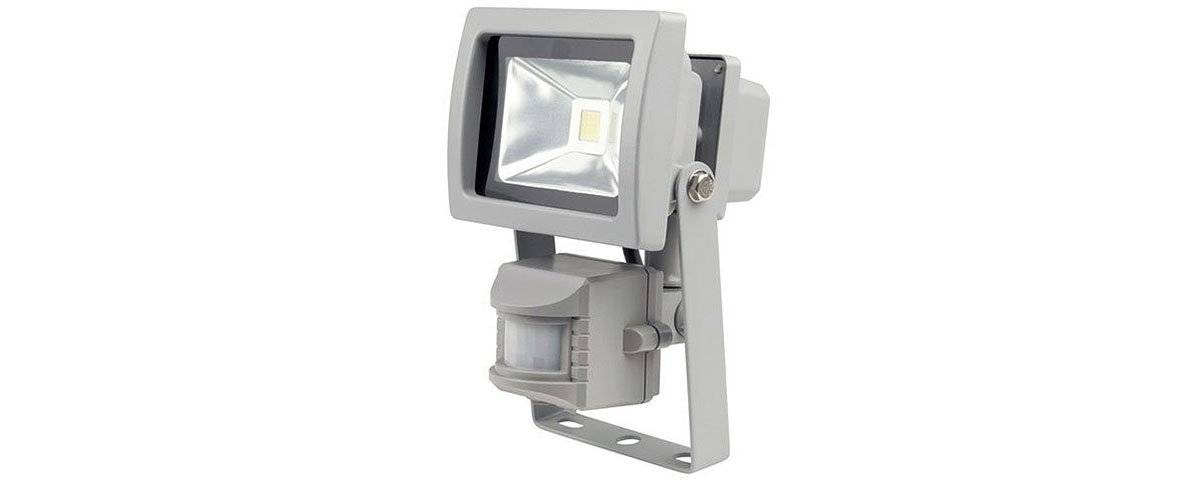

Все уличные датчики, реагирующие на различного рода движения, относятся к наружным приборам. Им можно устанавливать только на улице. Поэтому они, в отличие от внутренних устройств, могут выдерживать низкие температурные режимы.

Уличное оборудование подобного рода, в отличие от внутренних датчиков, имеет увеличенный угловой охват на 180 градусов.

Датчик для включения на улице света, точно так же как и внутренние приборы, могут быть следующих видов:

Микроволновой, Ультразвуковой,
Инфракрасный

микроволновой. Прибор захватывает сигнал в определенном диапазоне по типу локатора;

ультразвуковой. Его принцип работы заключается в улавливании изменений в отражении от предметов ультразвука. По своей организации признан самым доступным и простым;

инфракрасный. Он работает по принципу чувствительного термометра и реагирует на изменения температуры в обслуживаемой области. Его можно настроить на температуру тела человека, что позволит избежать возможной активации устройства при прохождении вблизи домашнего питомца.

На рынке электронных устройств можно найти инфракрасные датчики движения для включения на улице света двух типов:

активные. Такой датчик очень часто используется для освещения и охраны периметра дома, а также забора;
пассивные. Данный тип прибора лучше подходит для защиты широких зон. Их ставят перед входной дверью или у ворот.

Необходимо также знать, что датчики для включения на улице света при возникновении движения в зоне их работы, могут различаться и по месту установки:

потолочные;
стеновые.

Как видим, ассортимент выбора довольно большой. Поэтому при покупке прибора следует продумать все мелочи его дальнейшего использования и размещения, чтобы купить то, что нужно.

Параметры выбора

Чтобы сделать правильный выбор весь имеющийся ассортимент следует оценить по следующим показателям:

место размещения;
способ крепления;
степень защищенности;
мощность и дальность оборудования;
габариты и размеры;
границы, в которых должно происходить срабатывание сигнала;

Обратите внимание! Важно помнить, что датчик движения может контролировать только видимую им область. При этом снизить радиус обозрения могут любые легкие конструкции, которых на улице предостаточно: карниз, элемент забора, подвесной светильник и т.д

возможность проведения точной настройки параметров работы аппарата. Интересно, что некоторые датчики могут срабатывать даже на дыхание человека.

Помимо этого выбор следует делать и на основании следующих параметров:

Размещение аппарата

качественное освещение. Света должно быть ровно столько, чтобы хватало осветить необходимую область;
скорость включения освещения при наличии движения;
эстетичность освещенности и внешний вид прибора;
долговечность.

Оценив имеющееся предложение на рынке или специализированном магазине по вышеперечисленным параметрам, ваш выбор будет максимально оптимальным и полностью удовлетворит все ваши потребности.

Важно отметить, что датчик должен иметь возможность подключаться не только к осветительному прибору, но и еще к другому оборудованию, например – к звуковому. Это особенно важно для улицы, так как в результате вы получите не только автоматическое включение света в ночное время, но и еще сигнализацию

ТОП моделей с описанием, их характеристиками и ценами

GoLED, Е27-7S

Материал основания рассеивателя – пластик.
Цвет колбы – белый, матовый.
Диоды – «Epistar».
Мощность – 7 Вт.
Напряжение – 220 В.
Яркость потока – 700 Л.
Температура свечения – 4200 К (нейтральный цвет).
Угол освещенности – 180˚.
Тип цоколя – Е27.
Режим датчика – включение при низкой освещенности солнечным потоком и приближения в зоне действия на расстоянии 5-6 м.
Габариты – 120х70 в диаметре, мм.
Общие сроки службы – 50000 ч.
Гарантийные сроки – 3 года.
Цена в среднем – 500 руб.
Производитель – Россия.

КИТ, энергосберегающая светодиодная с ИК-датчиком

Назначение – бытовой и общественный свет внутри помещений.
Материал основания колбы – пластик.
Цвет колбы – белый, матовый.
Форма – груша.
Тип крепления цоколя к основанию колбы – резьба.
Тип цоколя – Е27.
Мощность – 5 Вт.
Напряжение – 220 В.
Яркость потока – 700 Л.
Ток, свечение – 5500 К (холодный цвет).
Угол освещенности – 120˚.
Тип датчика – инфракрасный, на движение.
Габариты – 115х52 в диаметре, мм.
Общие сроки службы – 100000 ч.
Гарантийные сроки – 2 года.
Цена в среднем – 720 руб.
Производитель – Китай.

LED Bulb with Monitor Sensor

Материал основания рассеивателя – пластик.
Цвет колбы – желтый, матовый.
Мощность – 6,8 Вт.
Напряжение – 220 В.
Тип монтажа – в цоколь, ячейковую панель.
Яркость потока – 500-540 Л.
Температура свечения – 4000 К (нейтральный цвет).
Угол рассеивания – 120˚.
Тип цоколя – Е27.
Режим датчика – на движение.
Общие сроки службы – 100000 ч.
Гарантийные сроки – 3 года.
Цена в среднем – 1190 руб.
Производитель – Россия.

Следует внимательно отнестись к выбору такого уникального оборудования задолго до покупки. Нужно уметь правильно прочесть маркировку и расшифровать её буквы и цифры, чтобы выбрать оптимальный вариант модели. Также не лишним будет знать её устройство, из каких материалов выпускается, какие есть лучшие производители. Всё это следует уточнять у продавца, вместе с просмотром сертификатов качества. Для уличных точек, нужно подбирать лампочки, имеющие высокий показатель степени защиты от пыли и влаги. Для использования внутри не слишком запыленных помещений такие детали не столь важны, но зато важен тип датчика движения.

Угол охвата по горизонтали и вертикали

Углы охвата показывают, какую область будет перекрывать датчик, а что останется вне поля зрения. Чем больше углы обзора, тем большую область прибор способен захватить. Однако не для всех задач «больше» означает «лучше». Например, вам нужно, чтобы датчик включался, когда вы выходите из дома в «преддомовую» зону, но при этом чтобы он не срабатывал, на проходящего мимо забора человека. В этом случае нужно, чтобы угол был относительно небольшим.

Существуют модели с углом захвата в 360°, то есть они «видят» все, что происходит вокруг и реагируют на соответствующее движение в пределах действия датчика (дальность устройства). Однако это верно лишь для настенных моделей. В потолочных устройствах угол захвата по горизонтали будет напрямую зависит от угла охвата по вертикали. Если угол по горизонтали будет 360° (в случае с конусообразными датчиками), а по вертикали 180°, тогда под потолком будут оставаться «мертвые» зоны. Хотя это не особо критично, так как по потолку люди еще не научились ходить.

Светодиодные лампы

Наиболее популярными лампочками с датчиками движения являются светодиодные.

В отличие от других подобных устройств, они обладают рядом особенностей и преимуществ:

Демонстрируют невосприимчивость к износу электронных компонентов, даже если датчик будет срабатывать слишком часто.
Потребляют минимально возможное количество электроэнергии.
Продолжительный срок службы в сравнении с обычными лампами без светодиодов.
При включении и выключении светильника не происходит перегрузок и скачков в сети напряжения.
Некоторые модели предусматривают наличие режима «дежурной подсветки», когда освещение не зависит от внешних факторов.
При производстве ламп в состав не включаются вредные и токсичные вещества, которые могут навредить и человеку, и окружающей среде.

В зависимости от цвета излучения все светодиодные лампы принято подразделять на 4 вида:

Холодный белый цвет – в основном применяется для освещения на улице.
Нейтральный белый цвет – на территории производственных площадей.
Теплый желтый цвет – наиболее оптимальный вариант для освещения в квартирах, отлично заменяет обычные лампы накаливания.
Разноцветные лампы – используются для декоративного освещения. Регулировать цвет такого устройства можно дистанционно с помощью специального пульта, который идет в комплекте, либо при помощи смартфона с установленным программным обеспечением (если такой вид управления предусмотрен в конструкции лампы).

Подобные устройства работают за счет специальной матрицы и диодов. Для получения яркого и равномерного света используется специальный световой рассеиватель, покрывающий матрицу и светодиоды. Так как светодиоды нагреваются в процессе работы, в конструкцию устройства включается еще и охлаждающий элемент в виде радиатора, он обеспечивает своевременный отвод тепла от элементов, препятствует перегреву устройства и выходу его из строя.

Стоит отметить, что подобные устройства лучше всего устанавливать именно в люстрах на потолке. Расстояние между лампочкой и полом должно быть не менее 2 метров. Если установить устройство в обычный настенный светильник, оно не будет работать должным образом из-за малого угла обзора.

При выборе места для установки лампы учитывайте следующие особенности помещения, которые могут спровоцировать ложное срабатывание:

Отопительные приборы способны направить тепловой поток к устройству.
Движение растений и других предметов за окном может быть истолковано устройством неверно.

Размер цоколя в подобных устройствах стандартный, за счет чего их можно использовать в обычных светильниках. Несмотря на то, что мощность светодиодов в 10 раз меньше обычных ламп, на уровень освещения это никак не влияет, зато отражается на объемах потребляемой электроэнергии.

Обращайте внимание, чтобы в гаджете присутствовал датчик освещенности. Он поможет исключить включение освещения в дневное время суток, когда потребности в нем нет

Что касается характеристик устройства, то они следующие:

Датчик срабатывает абсолютно бесшумно.
Повышенная яркость устройства, несмотря на малую мощность.
Различный диапазон светового излучения – от холодного белого до теплого и мягкого желтого.
Устройство может работать в широком диапазоне окружающей температуры воздуха – от -20 градусов до +50 по Цельсию.
Минимальное напряжение в сети для полноценной работы должно быть не меньше 180 В.
Увеличенный срок службы в сравнении с другими подобными устройствами.

Любые источники света характеризуются яркостью свечения, которая измеряется в Люменах. Данный показатель помогает рассчитать, насколько эффективным будет использование того или иного источника освещения. Так, обычная лампочка накаливания, имеющая мощность 100 Вт, способна продуцировать яркость в размере 1300 Люменов. При этом не все световое излучение, производимое лампой, относится к спектру, различимому человеческим глазом. Светодиодная лампа имеет мощность 10 Вт, при этом яркость освещения колеблется от 1000 до 1300 люменов. Все излучение находится в видимом для человеческого глаза спектре.

Говоря простыми словами, светодиодный источник света потребляет практически в 10 раз меньше электроэнергии. Просто поменяйте все лампочки в квартире на светодиодные, и уже в следующем месяцев вы заметите значительное снижение объемов потребляемого электричества в частном доме или квартире.

Как подключить датчик к лампе, варианты

Различные схемы подключения могут отключать/подключать автоматику управления освещением, исключать на время из управления участие детектора движения, а также другие способы обеспечить более широкий функционал с участием этого устройства.

Стандартная схема состоит только из датчика движения и светильника.

Здесь важно правильно соединить к сети провода питания датчика — фазовый (L) и нулевой (N). Определиться поможет электрическая схема датчика и индикаторная отвертка для поиска фазы

Однако в стандартной схеме отсутствует возможность принудительного включения/отключения света. При неисправном сенсоре существует риск остаться совсем без света.

Устранить недостаток стандартной схемы помогут следующие доработки подключения.

Выключатель соединен с датчиком параллельно. Он независимо может управлять включением/выключением света.
Выключатель, последовательно включенный в цепь с чувствительным элементом, имеет возможность отключить его на время светлого времени суток, то есть, когда в нем нет необходимости.
Комбинация из двух вышеуказанных схем, позволит включать/выключать свет при необходимости, а также использовать для этой цели автоматику. В данной схеме выключатель должен иметь две клавиши.
Дополнительная экономия может быть получена, если в схему управления лампой добавить датчик дневного света. Таким образом световой прибор не будет включаться, если уровня естественного освещения достаточно.

Виды ламп с детектором движения

В зависимости от того, как используется энергоноситель, лампы могут быть:

Стационарные. Они функционируют только при условии подключения к сети. Установить их можно не в любом месте.
Переносные. Это автономные устройства, работающие на сменных батарейках. Плюсом является отсутствие связи с проводами, но существует ограничение по мощности.

В качестве поставщика энергии может быть использована не только традиционная электросеть. Есть лампы, укомплектованные солнечными батарейками с аккумулятором. Работать с таким питанием могут лишь светодиодные светильники, т.к. им необходимо минимум электричества.

По способу соединения существует два варианта: в первом из них датчик движения соединяют с лампой при помощи провода и называется он выносным.

Led светильник, оснащенный датчиком типа ДД. Работает от батареек. Благодаря мобильности, применить его можно в любом месте

Во втором — сенсорный элемент и светильник являются единой конструкцией, датчик в этом случае называют встроенным. Считывающий элемент может быть как инфракрасным, так и ультразвуковым, основанным на микроволновом излучении.

Лампа с инфракрасным детектором

ИК-датчики относятся к пассивному типу детекторов, так как способны только принимать и анализировать тепловое излучение в области контроля.

Именно изменения интенсивности инфракрасного поля в рамках настроек прибора заставляют срабатывать чувствительный элемент и передавать сигнал по цепочке в управляющий модуль, а затем от него к светодиодной лампе, инициируя ее включение. Сфера их применения – преимущественно помещения, так как низкая термостойкость быстро выводит их из строя при использовании на улице.

Ультразвуковые и микроволновые варианты

Модификации датчиков, работающие в ультразвуковом и микроволновом диапазонах, принадлежат к активной разновидности. Это значит, что для идентификации движущегося объекта в зоне слежения они сначала испускают волны соответствующего своим настройкам диапазона, а затем принимают их. Кроме того, МК-детекторы способны проникать сквозь стены и перегородки, что весьма актуально в охранной сфере.

Главное их преимущество – независимость от состояния окружающей атмосферы, из чего следует, что их можно монтировать не только в помещении, но и снаружи. Помимо плюсов, ультразвуковые датчики на движение для светодиодных ламп имеют пару минусов – негативное воздействие на животных и ограниченная область детекции и низкая точность.
