Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

Подбираем набор необходимого инструмента и нужные материалы.
Изучаем предложенные производителем схемы.
Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

приветствуется наличие дифференцированного реле или надежного заземления;
она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Основные правила установки и подключения кондиционера

В состав традиционной сплит-системы входит внешний блок, который размещается за окном, и внутренний блок. В некоторых случаях устанавливается более 1 блока. Подобные комбинации известны как мультисплит-системы.

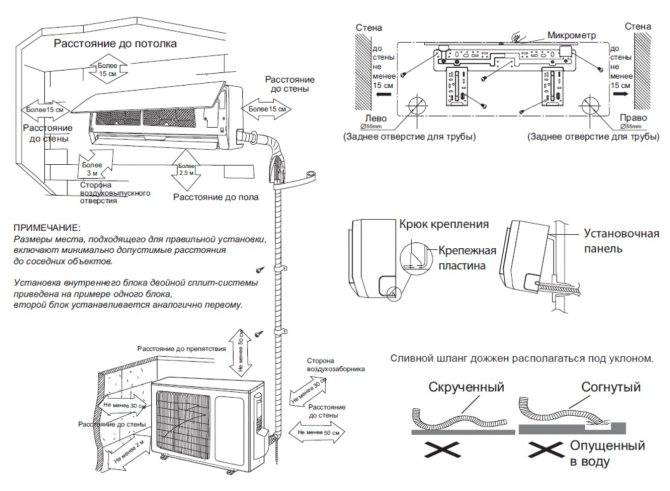

Схема монтажа внутреннего и внешнего блока сплит-системы

Каждый элемент системы выполняет свои функции. Так, наружный блок отвечает за конденсацию, внутренний же выполняет функции испарителя. Блоки соединяются при помощи магистрали из трубок и проводов. По трубкам циркулирует фреон. Также в состав системы входит дренажная трубка. Ее подключают к наружному блоку. Она отвечает за отвод влаги, конденсирующейся в процессе работы установки. По правилам эту трубку необходимо подключать к канализационной системе.

В продаже доступны системы кондиционирования на любой вкус и запросы. Однако по своему составу и технологии подключения они практически не отличаются друг от друга.

Прежде чем приступать к установке блоков, нужно определиться с рядом важных моментов.

Во-первых, определитесь со стороной света, на которую будет выходить конденсаторный блок.
Во-вторых, вам нужно установить материал, из которого сделаны стены дома. В соответствии с этим моментом будет подбираться подходящий крепеж. Дополнительно определенные изменения в процесс монтажа системы вносит вес блоков.

При выборе мощности будущей сплит-системы принимайте во внимание эксплуатационные и другие важные характеристики жилья. Прежде всего, учитывайте ориентацию квартиры или дома по сторонам света

Также важное значение имеет количество людей, населяющих жилище, суммарная мощность электроприборов, количество радиаторов отопления, наличие прочих вентиляционных систем и устройств

Основные ошибки подключения и их устранение

Ошибки, допущенные в процессе установки кондиционера, влекут за собой множество различных неприятностей. Однако услуги профессиональных монтажников с каждым годом становятся более дорогими и все большее число людей в попытках сэкономить стараются установить кондиционер самостоятельно. Это, как уже отмечалось, довольно сложная и очень ответственная работа, имеющая множество особенностей и требующая учета самых разнообразных нюансов.

Одной из самых распространенных ошибок является укладка трубок с недопустимыми и/или неоднократными перегибами. Из-за этого будет повышаться нагрузка на компрессор, что не самым благоприятным образом отразится на работе системы.
Внешний блок нельзя устанавливать на застекленном балконе. Ранее приводились рекомендации по его монтажу в этом помещении, но они актуальны исключительно для не застекленных балконов

Важно, чтобы сохранялась нормальная циркуляция воздуха, и блок обдувался со всех сторон.
Кондиционер нельзя устанавливать там, где работают любого рода установки, генерирующие высокочастотные электромагнитные колебания. К числу такого оборудования относятся различные сварочные аппараты, станки и пр.
Важно выдерживать максимальную ровность установки блоков

При нарушении этого правила образующийся конденсат будет попросту стекать на пол, что доставит множество неудобств. Как уже отмечалось, кондиционер нельзя устанавливать непосредственно над батареями отопления.

Если эти и любые другие ошибки были допущены и привели к нежелательным последствиям, необходимо предпринять соответствующие меры для устранения нарушений. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок.

При включении системы в режим обогрева на внешнем блоке нередко обнаруживается наледь. Причина такого явления обычно заключается в том, что в системе отсутствует функция автоматической разморозки. Для устранения льда достаточно на некоторое время включить оборудование на охлаждение. Кондиционер нагреется и лед исчезнет.

Наледь на кондиционере

Если кондиционер перестал нормально охлаждать, необходимо проверить фильтры. Они требуют регулярной очистки. Подробные рекомендации по этому поводу обычно приводятся в инструкции.

Если из внутреннего блока начала капать вода, причиной такой проблемы в большинстве случаев является сильное засорение дренажного канала. Также к этому приводят образующиеся ледяные пробки. Устранить подобного рода засоры самостоятельно без наличия нужных навыков невозможно. Рекомендуется в срочном порядке вызвать мастера, который сможет правильно прогреть систему и исправить положение.

Нехарактерные шумы во время работы системы обычно свидетельствуют о нарушении балансировки вентилятора либо сильном износе подшипников. С этой проблемой тоже может справиться исключительно квалифицированный мастер.

Если вы обнаружите, что кондиционер начал сильно перегреваться, следует вызвать мастера для проверки уровня фреона и герметичности системы.

Кондиционер

Таким образом, самостоятельная установка и подключение кондиционера – это вполне осуществимая работа. Но нужно заранее настроиться на то, что данное мероприятие не из легких. Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности. Тогда кондиционер будет служить максимально долго, в полной мере выполняя все возлагающиеся на него задачи.

Во всем следуйте инструкции и своевременно устраняйте появляющиеся неприятности, но не забывайте о технике безопасности!

Удачной работы!

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

Значительная экономия денежных средств
Самостоятельный выбор места и планирование работ в течение дня
Качество зависит только от человека
Можно выбрать самые качественные материалы для монтажа

Недостатки:

Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.

Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.

Подключение кондиционера к электропитанию

Подключение кондиционера – это дорогая услуга и именно поэтому вы можете установить его самостоятельно. Вот основные этапы, которые вам необходимо выполнить при подключении кондиционера:

Необходимо подключить кабель, который будет соединять внешние и внутренние устройства.
Второй кабель следует подключить внутренний блок вашего кондиционера с электрическим щитком.
Если ваш кондиционер имеет высокую мощность, тогда вам необходимо проводить его подключение через дополнительный электрощит.

Когда вы производите подключение кондиционера к электросети, тогда вам следует помнить о том, что монтаж проводки нужно производить в специальные штробы. Если при монтаже проводки используются гофрированные рукава, тогда необходимо использовать дополнительные декоративные коробы.

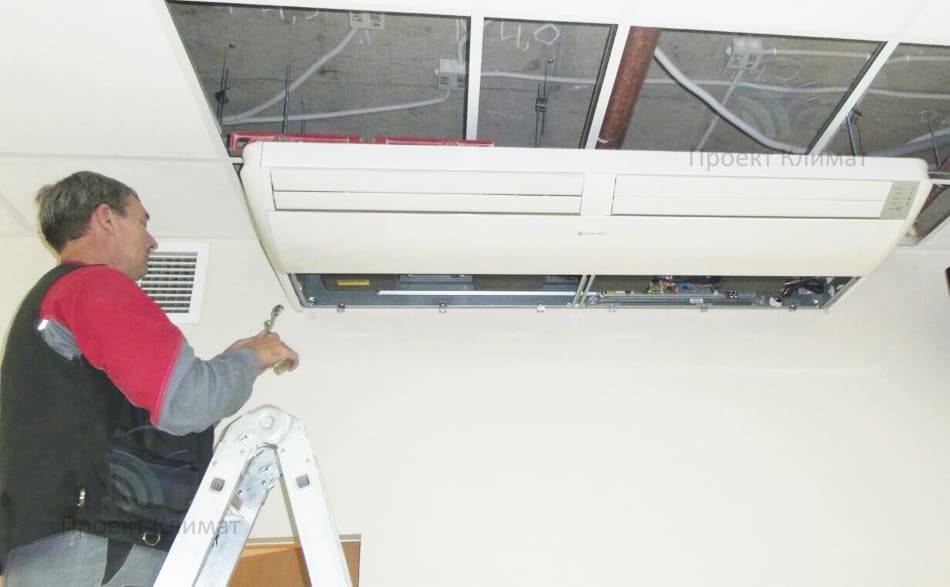

Правила установки потолочных кондиционеров

Монтаж, настройку любого потолочного кондиционера можно произвести самостоятельно, если придерживаться основных правил:

В процессе монтажа важно соблюдать чистоту, внутрь узлов и трубопровода не должна попасть пыль или мусор.
Все соединения должны быть герметичными. Самое незначительное отверстие в системе кондиционирования может стать причиной некорректной работы климатического оборудования.
Внешний блок рекомендуется располагать немного ниже, чем внутренний.
Хорошо, если внешний блок будет большую часть дня находиться в тени

В противном случае энергозатраты на работу кондиционера будут намного выше.
В процессе установки кондиционера старайтесь оставить дренажную трубку максимально прямой, не допускайте лишних перегибов.

Перед началом работы важно продумать места крепления для внутреннего, внешнего блоков, особенности прокладки коммуникаций

Как установить мобильный кондиционер

Мобильный кондиционер установить намного проще, чем любой другой. Но и здесь потребуются некоторые навыки работы. Также необходим следующий набор инструментов:

Плотная пластмасса (толщина 10-12 мм). Она потребуется для создания барьера между прохладным воздухом в помещении и теплым снаружи.
Пила для пластика.
Малярный скотч или лента, с помощью которой фиксируется лист.
Монтажная пена или любой уплотнитель, который обеспечит водо- и воздухонепроницаемость.

Вариант установки мобильного устройства

Лучше всего мобильный кондиционер поставить возле окна, при этом избегая переломов на шланге воздухоотвода. Последовательность действий по монтажу следующая:

Производятся все необходимые замеры и диаметр воздухоотвода.
Вырезается отверстие для него. Оно должно быть на 3-4 см. меньше самой трубы. Это поможет плотно ее зафиксировать.
Производится герметизация оргстекла. Это можно сделать с помощью липкой ленты, герметика или монтажной пены.
Нужно открыть оконную раму и закрепить там вставку из оргстекла. Сделать это можно при помощи той же ленты или герметика.
После этого можно установить сам моноблок. Для этого выбирается место для его монтажа, в воздухоотвод вставляется дренажный шланг, а он – в вытяжное отверстие моноблока. Другой конец шланга выводится на улицу.
Через 2-3 часа можно .

Водоотводная система из пластиковой тары

Самый простой и бюджетный вариант, как сделать слив с крыши своими руками из подручных материалов – пластиковые 1,5 литровые бутылки прямой формы. Накопить необходимое количество материала просто. Также потребуются кронштейны и проволока.

Водоотвод из пластиковых ёмкостей монтируется быстро, стоит недорого Источник

Для работы понадобятся следующие материалы и инструменты:

степлер для мебели и скобы 10-10 мм;
шуруповёрт или дрель;
строительно-монтажный нож;
проволока;
тоненькое сверло;
пластиковые ёмкости.

Подробная инструкция, как делается водосточная систем из пластиковой тары:

Определить длину водосточной системы. Для удобства можно спроектировать слив. Основная часть тары – 15-20 см. Такие бутылки не подойдут для конструкций более 5 метров.
Ёмкости очистить от этикеток, наклеек.
Отрезать горло и донышко. Для желоба распилить бутылку на две части.
Жёлоб монтируется их пластиковой тары с помощью мебельного степлера. Ёмкость стыкуется внахлёст 150 мм и крепится 2-3 скобками. При поворотной системе донышки служат в качестве заглушек.
Жёлоб крепится к кровле. В крышке просверлить дырочки на расстоянии 20 см. В жёлобе отверстия сделать шилом. Продеть через них проволоку, фиксирующую слив к кровле.
Водоотвод также делается из пластиковых ёмкостей. Отрезать у одной горло, из других изготавливаем цилиндры. Тара без горлышка – переходник, в котором делается дырочка для крепления желоба.

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться.

Для этого следует:

внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования невозможно при наличии старой алюминиевой проводки в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
прокладка провода идет только по горизонтали и по вертикали;
при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет 2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
устанавливать на расстоянии не менее 1 метра от газовых труб;
обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними. Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.
