Монтаж вентиляторов на кровле: особенности установки и крепления крышных вентиляторов

Завершение работ по установке крышного вентилятора

В завершение работ по установке крышного вентилятора, необходимо заделать все зазоры между верхом стакана и вентилятором. Для этих целей можно использовать строительные или специальные герметики. При необходимости, выполняется цементно-песчаная стяжка, укладка тепловой или гидроизоляции, обустройство юбок и фартуков и других элементов. Если крышный вентилятор представляет собой центробежный вентилятор для систем дымоудаления с боковым выбросом, то вокруг него на кровле выполняется защитное пространство из негорючих материалов радиусом не менее 2 м..

Как видно, монтаж крышного вентилятора является сложным делом, с которым трудно справиться специалисту без опыта проведения подобных работ. Поэтому, при создании вентиляционной системы на основе крышных вентиляторов, лучше доверить все монтажные работы квалифицированному персоналу специализированных предприятий и фирм. От качества проведения работ зависят не только характеристики всей вентиляционной системы, но и срок эксплуатации оборудования. В виду того, что крышные вентиляторы устанавливаются в кровле (крыше), замена или внесение в конструкцию изменений очень затруднено или невозможно. Поэтому, монтаж крышного вентилятора должен производиться с обязательной гарантией на все выполненные работы.

голоса

Рейтинг статьи

Виды и типы крышных вентиляторов для дыма

По стандарту СДУ должна иметь и приточный, и вытяжной вентилятор. При этом приточный вентилятор должен в этот момент отключаться:

По принципу работы выделяют два вида крышного вентилятора: осевой или центробежный. Осевой вентилятор – специальное устройство, которое перемещает воздух вдоль оси. Работает такой вентилятор либо на вытяжку, либо на нагнетание воздуха внутрь обслуживаемого помещения. Все это обеспечивают специальные осевые лопатки, загнутые назад.

Осевые вентиляторы обычно используются там, где нет воздуховодов. Изготавливают их из высокопрочной стали с особой высокими антикоррозийными свойствами. Что неудивительно, ведь крышный вентилятор находится под всегда под прямым дождем и снегом. Поэтому крылья у него сделаны из специального сплава алюминия.

Да, осевой вентилятор удобный в эксплуатации, достаточно эффективный и надежный, но его используют только в промышленных зданиях. А вот у центробежного производительность более высокая, его разрешено монтировать в многоэтажных строениях, но из-за сильного шума при его работе для частного дома такое устройство не подойдет. Кроме того, такие вентиляторы не рассчитаны на работу с агрессивными средами, какие нередко бывают на производствах.

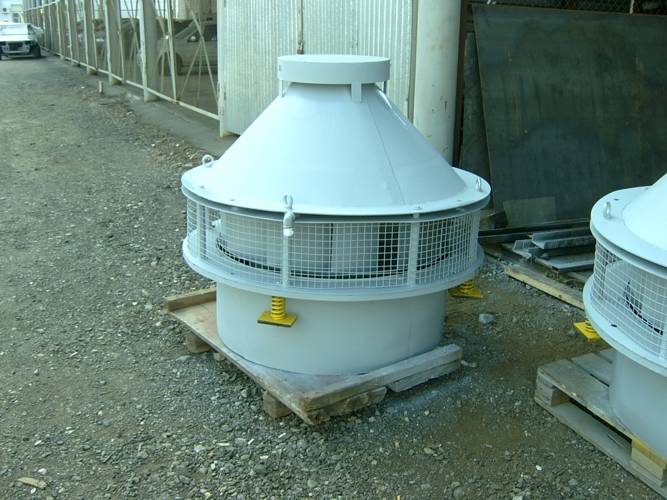

Вот пример такого вентилятора:

Отдельный вид дымного вентилятора – диагональный. По сути, это просто усовершенствованная модификация осевого, где благодаря особой конструкции лопастей дым уже выводится по диагонали.

А вот крышные вентиляторы центробежного типа уже действуют по-другому. Они как бы выбрасывают воздух под прямым углом. Такая структура позволяет правильно работать даже при сильном ветре.

Есть еще один вид крышных вентиляторов – радиальные, которые устанавливают прямо над используемым помещением. Они изначально рассчитаны на агрессивные рабочие среды. Сейчас поясним, для чего это нужно. Дело в том, что довольно часто в цехах при работе с определенными материалами и жидкостями в воздух выделяются специфические вещества, которые, соединяясь с влагой, способствуют быстрой коррозии любого металла. Вот почему над рестораном – один риск коррозии крышных элементов, а над заводским цехом – совсем другой.

Если говорить о принципах работы таких вентиляторов, то он практически не отличается от диагонального или осевого. Просто здесь воздух засасывается благодаря центробежным силам. Но при этом радиальные вентиляторы достаточно мощные и надежные, а потому чаще всего применяются на промышленных объектах. Но их не ставят там, где в воздухе присутствуют смеси с разрушающими веществами.

К слову, именно у радиальных вентиляторов для защиты мотора зачастую применяются специальные колпаки. При этом их форма имеет большое значение, ведь за счет нее динамическое давление частично преобразовывается в статистическое. А это уже влияет на функциональность самого устройства.

Отдельный усовершенствованный вид крышных вентиляторов – самооткрывающиеся:

Далее, есть специальные приборы, которые укомплектованы двумя или даже тремя моторами. Такие способны сами корректировать свою производительность, в зависимости от требования к ним. Именно такие модели чаще всего используют в системах, которые одновременно рассчитаны на две основные функции – выведение дыма и общее вентилирование.

В современных моделях даже можно регулировать частоту оборотов мотора, причем при помощи специальных датчиков и программ в автоматическом режиме. В итоге такое устройство потребляет намного меньше электроэнергии и куда более эффективно.

Что же касается тонкостей монтажа, дымный вентилятор вполне возможно технически грамотно установить практически в любом месте крыши здания, даже в сложном проекте.

Готовы ли вы установить такой важный элемент в своем доме?

Требования к изделиям

Вентиляторы, которые применяются для дымоудаления должны соответствовать определенным требованиям, чтобы выполнять свои задачи исправно. Среди них можно выделить:

высокое качество сборки;
термоустойчивость;
химическая инертность;
достаточная мощность;
минимальный шум.

Для крышных вентиляторов дымоудаления должен использоваться металл наивысшего качества. Обычно для этих целей используют легированные стали, которые имеют покрытие для защиты от коррозии. Последнее является обязательным, т. к. корпус постоянно находится под воздействием осадков. Во время выброса дыма температура в шахте может достигать значительных значений. Материал вентилятора должен быть устойчив к этому. В документации должна быть указана работоспособность при 900°. Таким показателем обладают вентиляторы высшей ценовой категории. Для более дешевых агрегатов выносливость заявлена на уровне 500°.

Во время горения материалы выделяют ядовитые химикаты, а также активные вещества. Они разрушающе действуют не только на организм, но также и на предметы. Если корпус и лопасти вентилятора не будут к ним устойчивы, то смысла от такого агрегата не будет. Кроме того, двигатель должен быть герметично изолирован как от внешней среды, так и от крыльчатки. Материал корпуса и крыльчаток должен обладать химической нейтральностью к возможному воздействию. Перед покупкой необходимо произвести расчеты. Они позволят определить, какой объем воздуха и за какое время может быть выброшен. В зависимости от этого подбирается мощность двигателя вентилятора. Уровень шума такого прибора должен находиться в пределах установленных норм. Это особенно актуально в том случае, если задымление произошло только на одном или нескольких этажах.

Это интересно: Как сделать вентиляционный короб на крышу: пошаговый инструктаж по обустройству

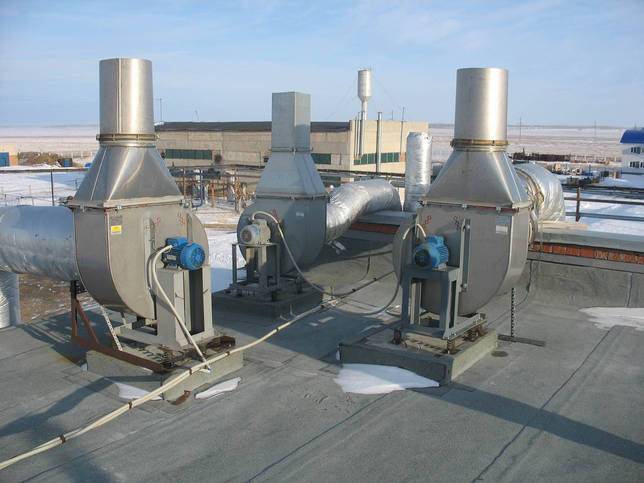

Вентилятор крышный радиальный

Среди данного класса механизмов самым популярным является вентилятор крышный радиальный (или центробежный, как его еще называют).

Есть попытки установить двигатель внутри колеса установки с целью уменьшить ее размеры. Но в таком случае мотор закрывает обширный участок сечения воздушного потока. Поэтому эта проблема остается открытой.

Единственное, что могут себе позволить производители крышных вентиляторов – это вертикальное либо горизонтальное размещение двигателя.

Во многих зданиях вытяжная и противодымная вентиляционные системы оборудованы раздельно. Довольно часто в местах выходов каналы обеих систем объединяют (если позволяют нормативы СНИПов и ГОСТов). А так как система дымозащиты предназначена лишь для экстренных случаев, то используется она редко и в основном бездействует. Так или иначе, но она должна быть оборудована соответственно.

Получить существенную экономию средств можно, если в точке такого соединения вентиляционных каналов произвести монтаж крышного вентилятора. При этом ущерба для функционирования ни одной из упомянутых систем не будет.

Порядок монтажа вентилятора радиального типа на основание

Схема разметки фундамента для установки радиального вентилятора: 1 – струна; 2 – отвес; 3 – скоба; 4 – планка с осевыми высотными отметками; 5 – фундамент; 6 – груз.

Если вам предстоит установка тяжелого агрегата на бетонную основу, обязательно учитывайте тот факт, что в данном случае монтаж потребует использования виброизоляторов. Однако необходимо учитывать и то, что виброизоляторы некоторых типов к основе не крепятся. При выборе места монтажа виброизолятора, если оно изначально не предусмотрено проектной документацией, необходимо следить, чтобы центр тяжести устройств не смещался.

В процессе фиксации агрегата к основе анкеры нужно монтировать к раме, после чего опускать ее в уже собранном состоянии в цементный раствор. Это делается в предварительно выполненные гнезда. Далее нужно выждать, пока раствор застынет, и проверить крепления. Если крепление слабое или имеются перекосы, нужно подложить прокладки и уже после этого затянуть болты.

При необходимости выполнения регулировочных работ с демонтажом агрегата с бетонной основы нужно обязательно предусмотреть защиту анкерных болтов от смятия. Для этого под раму прокладывается деревянный брусок.

Если радиальный вентилятор, который вам предстоит установить, имеет сравнительно небольшую массу. Его монтаж можно выполнить без использования виброизоляторов, заменив их резиновыми вкладышами толщиной 2-2,5 см. Следите за тем, чтобы отклонение от плоскости установки было не более 0,5 см.

Важнейшие функции системы вентиляции

Установка крышного вентилятора дымоудаления помогает снабдить здание:

поступлением чистых воздушных масс;
поддержанием оптимальных показателей влажности;
выведением неприятных запахов;
избавлением подсобных помещений и санузлов от излишней сырости;
предохранением здания от появления плесени;
освобождением помещений от паров воздуха, идущих от приборов бытового назначения; это может быть центральный пылесос, кухонная вытяжка;
ликвидировать несвежие воздушные массы, идущие от канализации.

Располагают крышные конструкции в кровельной части сооружения. Перед началом проведения монтажа следует найти подходящее место. При этом стоит отметить, что шумы и вибрации, издаваемые выбранным устройством, должны соответствовать показателям нормы.

Схема размещения крышных вентиляторов на косой крыше.

Для обеспечения таких конструкций стабильными показателями следует позаботиться о защищающих мерах. Для кровли, располагающей мягким основанием, установка связывается с определенными нюансами. Закрепление таких установок осуществляется по своим схемам.

Достоинства кровельных вентиляторов:

проведение работ по установке не предполагает использования специальных инструментов и приспособлений;
соединение с внутренней электросетью;
несложная и доступная система обслуживания;
использование для работы подшипникового двигателя, не производящего шумов;
постепенное регулирование производительности;
установленный дефлектор вентилятора обеспечивает качественную защиту главных частей от попадания осадков.

Узел прохода вентиляционной трубы

Проходной узел вентиляции на крыше представляет собой трубу из металла или пластика, которая помещается в отверстие в кровле. Труба фиксируется в металлическом стакане. После ее установки отверстие герметизируется и утепляется снаружи и изнутри. Снизу с узлом стыкуется воздуховод, а сверху устанавливается дефлектор.

Удобнее для монтажа прохода венттрубы использовать готовое заводское фасонное изделие. Производители вентиляционных систем предлагают множество моделей, различающихся по конструкции, форме и цвету. Для каждого типа кровли разработаны свои разновидности вентиляционных труб.

Наибольшим спросом пользуются стальные оцинкованные трубы обернутые в слой полипропилена. В нижней части такого изделия находится уплотнитель, а сверху – колпак с дефлектором.

Нельзя объединять выходы воздуховодов в один, иначе при возникновении неблагоприятных погодных условий в результате обратной тяги по дому распространятся неприятные запахи

Особенности монтажа узла прохода венттрубы зависят от ряда факторов:

от типа кровли – сложная или плоская, одно- или двускатная;
от кровельного материала – металлическая или керамическая черепица, профнастил, мягкая черепица и пр.;
от угла скатной кровли.

Должны быть тщательно выполнены герметизация и утепление кровли в месте установки проходного элемента. Если этого не сделать, через место стыка трубы с покрытием в слой теплоизоляции кровельного пирога и в помещение будет попадать влага, что вызовет разрушение конструкций.

Место стыка вентиляционной трубы с кровлей должно быть тщательно загерметизировано. Герметизация производится путем накладки водоотталкивающего материала на место прохода и нанесения силиконового герметика под фланец вентиляционного выхода

Какие основные требования предъявляются к узлу прохода:

выходы трубы должны быть строго вертикальными, чтобы воздух при движении вверх не встречал препятствий;
для каждого воздуховода – из кухонной вытяжки, из стояка канализации, из санузлов должен быть отдельный выход на крышу;
оптимальный вариант – вытяжные выходы проходят близко к коньковому ребру крыши, но так, чтобы прогон не был нарушен и вся опирающаяся на него стропильная система не была ослаблена;
выбранные фасонные изделия должны обеспечивать беспрепятственное движение воздушных масс и герметичность.

Основным элементом узла прохода является выход – фасонное изделие: патрубок с гибким металлическим основанием, выполненным в виде фланца. Его прижимают к кровель ному покрытию, придавая рельеф кровли, на который монтируют. В процессе установки добиваются геометрии использующихся кровельных материалов и обеспечивают безукоризненную герметизацию узла.

В продаже можно встретить разные типы фасонных изделий, облегчающих и ускоряющих проведение монтажа вентиляционного выхода на кровлю. Можно приобрести отдельно – выход для вытяжки, отдельно – для канализации и пр.

Кровельная проходка: правильный монтаж обеспечит полную герметичность кровельного пирога

Существует несколько разновидностей проходных элементов:

Бесклапанные/с клапаном. Бесклапанные модели прекрасно подходят для обустройства вентвыходов в частном доме. Клапанные больше подходят для производственных зданий.
С утеплением/без утепления. В холодных регионах лучше выбирать вентвыход с термоизоляцией. Тем более утеплитель необходим, если труба размещается близко к карнизу. В регионах с теплыми зимами достаточно будет варианта без утеплителя.
С ручным и автоуправлением. Выбор зависит от бюджета конструкции. Большой популярностью у владельцев частных домов пользуются изделия с тросиком для регулировки циркуляции воздуха.

Для устройства вентиляционной проходки нельзя покупать аналогичную деталь для дымохода, так как в них реализована ненужная для вентвыходов противопожарная защита.

Различия рабочих колес кровельных вентиляторов

Как и прочие механизмы, эти агрегаты умеют создавать потоки воздуха. Делают они это при помощи рабочих колес. Эти детали различаются на следующие типы:

Осевые колеса. Они предназначены для работы в коротких воздуховодах, а потоки воздуха направляются вертикально по оси;
Радиальные. Здесь в качестве колеса применяется крыльчатка с лопастями специальной конструкции. Они завернуты назад. Зачастую, эти колеса работают в системах дымоудаления. Поток воздуха как бы отбрасывается в перпендикулярном направлении к оси вращения колеса;
Диагональные системы. Здесь воздух всасывается по направлению оси, а вот выброс – по диагонали. Это все из за особенной формы лопастей рабочего колеса;
Центробежный. Этот тип колеса отличается от остальных применением центробежной силы.

В случае радиальных колес, важно, чтобы лопасти крыльчатки были выполнены из устойчивого к коррозии материала. Так, агрессивное воздействие внешней среды не будет оказывать негативного воздействия на оборудование

Осевые устройства отличаются низким КПД. Они применяются в общеобменных вентиляционных комплексах. Радиальное оборудование имеет показатели КПД выше. Это более мощные крышные вентиляторы и их применение наиболее актуально в вытяжных комплексах, то есть там, где аэродинамическое сопротивление очень высокое.

Прокладка воздуховодов

Горизонтальные отводы размещают на расстоянии до 6, а вертикальные — до 4 метров друг от друга. Гайки болтов группируют по одну сторону фланца. Фланцевые соединения уплотняют асбестовым шнуром.

Основные этапы работы:

предварительно следует определиться с высотой. При установке воздуховодов используются специальные хомуты;
в стене под потолком готовят отверстие, в которое и вставляют короб;
после этого на него наматывают хомут и проверяют соответствие горизонтальному положению;
край хомута закрепляют в отверстиях на потолке;
каждый крепеж должен быть на расстоянии 1,5 – 2 м;
обмотка перед окончательной фиксацией хомутов обязательна;
у изделий с готовыми секциями крепеж располагают в начале и конце отрезков. Части соединяются винтами.

Инструкция по установке крышного вентилятора

Перед проведением основных строительных мероприятий необходимо проверить наличие анкерных болтов в стакане, их число, особенности положения, наличие или отсутствие несоответствий между их местоположением и показателями диаметров отверстий для крепежа в вентиляторе. Аналогично изучаются центробежные системы на присутствие возможных зазоров в пространстве между входным отверстием и колесом рабочего основания.

Для монтажа кровельной системы вентилирования применяют спецтехнику в виде башенного или автомобильного крана. При ее отсутствии можно воспользоваться реечным домкратом. Необходимое оснащение поднимается к точкам монтажа. Накануне проведения основных мероприятий на стакан надевается резиновая прокладка.

Поверхность кровли обкладывается дощатым настилом. Вентилятор ставится и крепится на швеллеры, уложенные на тележки, здесь также используют древесные бруски. Приготовленное оснащение закатывается к точкам проведения работ. Домкратом его поднимают на стакан.

Чтобы установить подобное устройство, сквозь отверстие продевают анкерные болты, на каждый из них фиксируют по 2 гайки. Как только основные части конструкции будут закреплены, щели между верхней частью стакана и вентилятором обрабатывают герметиком.

При установке такого оборудования на новую кровлю применяют цементно-песчаный раствор, устанавливают по кромке стакана «фартуки» и «юбки», реставрируют прослойку гидро- и теплоизоляции. Как только установка прибора завершится, его можно подключать к сети.

Необходимость обустройства проходных узлов

Основная цель, которую несут в себе проходные элементы кровли – это отвод загрязненного и отработанного воздуха. Конструирование таких элементов осуществляется в соответствии с ГОСТ 15150, где точно определяются расстояния от проходного узла до края плиты, а также диаметры отверстий, которые располагаются в плитах перекрытия. Оборудовать узлы прохода можно не только для вентиляции кровли. но и для систем дымоходов в тех сооружениях, которые оснащены каминным или печным отоплением. Такой способ устройства иногда именуется кровельной проходкой.

Исходя из типа конструкции крыши и предназначенной для нее вентиляции, узел прохода воздуховода через кровлю может иметь следующие формы:

По своему внешнему виду узлы напоминают отверстия, сделанные в перекрытиях. В эти отверстия проводят трубы из металла, которые монтируются на кровлю либо на стаканы из железобетона. Толщина применяемого материала не должна быть меньше 1 миллиметра. Производители изготавливают самые разные по размеру вентиляционные узлы, это касается как их длины, так и толщины. Тип системы вентиляции, которая служит местом присоединения трубы, может быть либо естественным, либо принудительным.

Прежде чем окончательно принять решение в пользу того или иного типа, следует заострить внимание на таких факторах, способных повлиять на выбор, как:

показатели влажности;
коэффициент загазованности;
наименьшая и наибольшая температура воздуха внутри сооружения;
коэффициент запыленности и т.п.

Монтируется проходной элемент для кровли при помощи специальных систем из железобетона путем их фиксирования к анкерным болтам, которые, в свою очередь, устанавливаются в стаканы во время их конструирования.

Весь процесс установки зависит от следующих критериев:

угол наклона кровельного ската;
интервал от проходки до кровельного конька;
толщина кровельного перекрытия;
площадь, которую имеет пространство под кровлей.

В том случае, если основу перекрытия составляет железобетон, то в месте расположения вентиляционного грибка на крыше необходимо использовать особые плиты, оснащенные уже готовыми отверстиями. Если диаметр этого отверстия не совпадает с целостностью плиты, то в районе монтажа проходки монтируются места, выполненные из бетона в виде монолита.

При этом узел прохода через кровлю с легким каркасом из металла будет таким же, но стаканы должны быть выполнены из металла. Большая по площади постройка, несущая в себе функции жилого, промышленного или гражданского назначения, требует расчета расположения кровельных проходных узлов еще на этапе проектирования.

Монтаж вентиляции, подробно на видео:

Достоинства и недостатки

Использование вентиляторов дымоудаления имеет как сильные, так и слабые стороны. К преимуществам эксплуатации таких моделей относят ряд факторов.

Вентиляторы обеспечивают высокую выживаемость людей и домашних животных, находящихся в помещении во время задымления.
Мгновенное срабатывание датчиков приводит к автоматическому включению приборов. Это позволяет начать процесс удаления дыма с первых секунд возгорания.
Возможность подключения оборудования к резервному источнику питания позволяет запускать систему даже в условиях отключения электроэнергии.
Большой модельный ряд вентиляторов значительно облегчает выбор и позволяет приобрести прибор любого вида и мощности.

Проведение монтажных работ

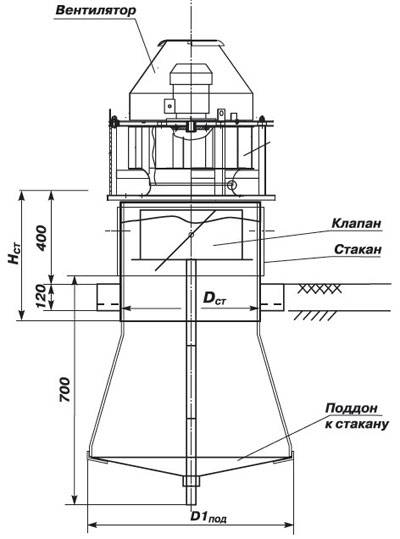

Стакан. Монтаж крышных вентиляторов на твердую поверхность начинается с фиксации на свое место стакана. Он может иметь форму круга или квадрата, изготовленную из оцинкованной стали или железобетона. Присутствие колодезных отверстий или вентиляционных шахт дает повод для постановки такого устройства.

В другом варианте стакан ставится в вертикальную позицию на главное основание кровли. Диаметр стаканов изнутри может иметь показатели в 700, 1000 и 1450 мм, в то время как высота соответствует 400 мм.

Затем поддон устанавливается на основание стакана, при этом обратный клапан крепится к самому вентилятору.

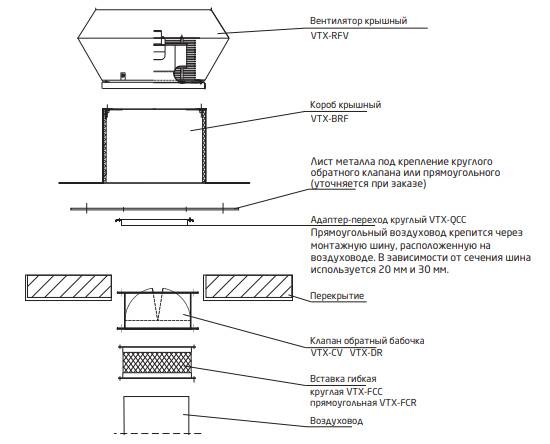

Варианты установки вытяжного крышного вентилятора.

Поддон. Этот элемент собирает влагу и избавляется от ненужной сырости. Для монтажа поддона используются болты, гайки и шайбы. Этот элемент закрепляется на стакан еще до определения вентилятора на свое место. Перед проведением главных работ в средней части поддона делаются проемы диаметром 14 мм, расстояние между ними равно 200 мм. Стенки боковых частей и тяги укрепляются болтами.

Обратный клапан. Этот элемент закрепляется на вентилятор перед его фиксацией на стакан

Накануне проведения мероприятий по монтажу важно прикрутить транспортировочные винты, которые останавливают створки клапана. Следует проверить эту часть на предмет беспрепятственного перемещения

Вентилятор не должен ставиться на клапан, это поможет избежать его перекашивания. Его укрепляют с помощью шпилек, приваренных к стакану. Количество таких элементов может доходить до 8 штук. Чтобы избежать протечек, вентилятор фиксируется на стакан, основание посадочной площадки заранее смазывается герметиком.

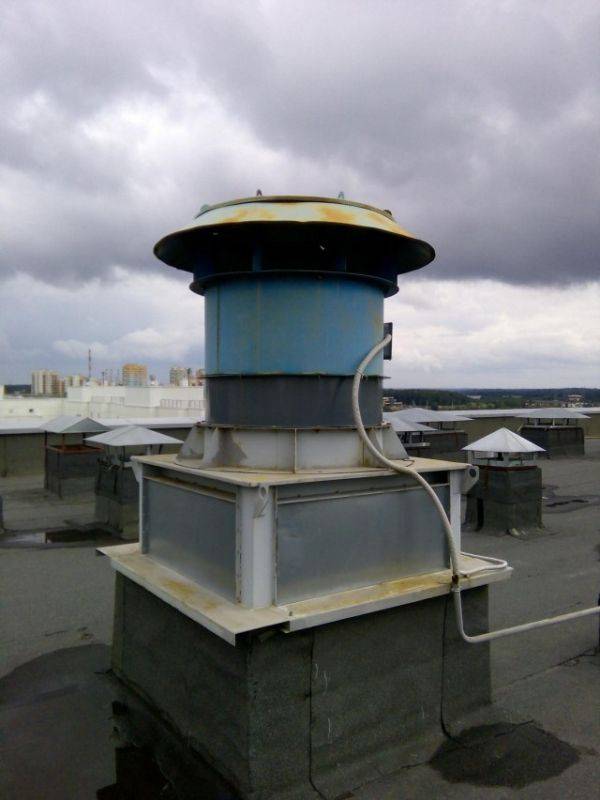

Что такое вытяжной вентилятор для крыши

Так называются приборы, размещаемые на кровле дома и являющиеся продолжением воздуховода. Вытяжные крышные вентиляторы используются при обустройстве систем проветривания разного типа. В здании к общей шахте подсоединяются промежуточные каналы.

Конструкция устройства

Несмотря на существующее разнообразие видов вентиляторов, строение общих узлов остается неизменным. В зависимости от условий использования различаются материалы, из которых производятся приборы.

Стандартный крышный вентилятор состоит из таких блоков:

мотора, работающего от бытовой или промышленной электрической сети;
крыльчатки с изогнутыми лопастями, сжимающими воздушные массы и способствующими их выведению наружу;
корпуса, подавляющего шумы;
рамы для двигателя;
конфузора (узкого участка трубы, ускоряющего движение воздушного потока);
поддона для конденсата;
температурного датчика, срабатывающего при перегреве двигателя.

Принцип работы

Характер функционирования прибора зависит от его вида:

Осевые устройства имеют канальное строение, из-за чего перемещают воздушные массы вдоль оси. Вентиляторы этого типа встраиваются в канал. Они работают на вытяжку или подачу воздуха в здание. В осевых устройствах лопасти загнуты назад. КПД начинается от 80%.
Центробежные приборы перемещают воздух перпендикулярно вентиляционной шахте. Высокая производительность позволяет устройству эффективно работать даже при большой скорости ветра.

Какие функции выполняет

Устройство эффективно удаляет загрязненный посторонними примесями воздух через вентиляционный канал. Кроме того, использование прибора помогает избежать оседания конденсата на стенах, образования грибка и плесени при повышенной влажности.

Область применения

Крышные системы вентиляции используются в жилых домах, промышленных, общественных и торговых зданиях. В зависимости от места установки выбирают тип проветривающей системы.

Общестроительные работы

После установки вентилятора дымоудаления, зазор между вентилятором и краем стакана заделывается строительным или специальным герметиком. Далее, при необходимости, выполняется цементно-песчаная стяжка, укладка гидроизоляции, обустройство юбок, фартуков и других элементов в строгом соответствии со строительными нормами и стандартами.

От качества монтажных работ зависит срок эксплуатации вентилятора и характеристики работы вентиляционной системы.

“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Нужна консультация? Звоните:

Отзывы о компании ООО “ИНТЕХ”:

Монтаж клапана крышного вентилятора

При установке крышного вентилятора, прежде чем его установить, к нему крепят клапан или первое звено воздуховода. Последующие звенья воздуховодов необходимо закрепить отдельно с учетом снятия нагрузок с вентилятора. Перед креплением клапана, его следует осмотреть. Часто створки клапана фиксируются производителем. Поэтому, любую заводскую фиксацию (часто транспортировочные винты) удаляют. Работу клапана проверяют на отсутствие перекосов и заеданий. Крепление клапана к крышному вентилятору очень ответственное дело и его проводят при условии нахождения самого вентилятора в подвешенном (приподнятом) состоянии. После установки клапана, ставить крышный вентилятор на любые основания запрещается, так как это может привести к повреждению. Некоторые производители снабжают клапан и вентилятор специальными отметками, которые упрощают монтаж (совмещение отметок).

3 Предназначение и основные типы

Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:

1. Во внутренних комнатах коттеджа.
2. В фановой трубе стояка канализации.
3. В чердачном подкровельном пространстве.

Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.

В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.

Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.
