Как производится монтаж воздуховодов: установка гибких и жестких каналов вентиляции

Общие правила по монтажу воздуховода

Каждое крепление воздуховодов должны отвечать общим требованиям, которые соответствуют нормативной документации, так называемый ГОСТ крепления воздуховодов:

Акт нормативный	Название документа
СП 60.13330	Отопление вентиляция и кондиционирование
СП 73.13330.2012	Внутренние санитарно-технические системы зданий

Наряду с требованиями, указанными в общепринятой документации имеются предписания производителей воздушных каналов по установке.

Обязательные правила воздуховодных систем

1. Монтаж систем вентиляции гибкого типа осуществляется с помощью полного распрямления.
2. Установленная конструкция не должна провисать. Из-за провисания снижается давление.
3. Канал систем вентиляции должен быть обязательно заземлен. При эксплуатации образуется электричество статическое.
4. При планировании проекта и входящих элементов систем необходимо учесть аэродинамику. Она возникает внутри конструкции при движении воздуха.
5. Гибкие вентиляционные отводы не должны применяться на вертикальных двухэтажных участках.
6. Жесткие вентиляционные отводы должны устанавливаться в подвальных, цокольных помещениях.
7. Если при установке была повреждена конструкция вентиляции, то ее нужно заменить новой. Это также относится и к теплоизоляции снаружи.
8. Если система вентиляции проходит сквозь конструкцию зданий, нужно обязательно использовать металлические переходники и гильзы.
9. При установке соединения, участки вентиляции должны иметь радиус поворота больше как минимум два диаметра. Иначе аэродинамические свойства канала понижаются.

Актуальность обеспечения притока воздуха

Схема вентиляции в частном доме своими руками должна предусматривать не только отвод, но и приток воздуха в достаточном количестве. Если не позаботиться об этом, то можно считать, что в доме нет правильной вентиляции. Герметичность окон и дверей становится причиной того, что в доме перестает функционировать естественная вентиляция и наблюдается процесс застоя воздуха. Кроме того, работа принудительного воздухообмена приведет к обратному эффекту, когда через каналы естественной вытяжки воздух начнет двигаться в обратном направлении вместе со всеми пыльными накоплениями.

Правила организации системы вентиляции должны учитывать то, что современные окна, двери не пропускают в помещения свежий воздух, как это было раньше. В них нет тех зазоров, которые допускались устаревшими нормативами СНиПов. Даже при отлично организованной системе вентиляции воздух в доме может оказаться спертым, что является главным признаком того, что в нем отсутствует аэроциркуляция. В таких помещениях устанавливаются стойкие технические и токсичные запахи, которые происходят от клея, обоев, линолеума и прочих строительных и мебельных материалов. Может появляться влага и конденсат.

Для наглядности, можно ознакомиться с примерами устройства вентиляции в частном доме своими руками (видео-инструкции есть в интернете).

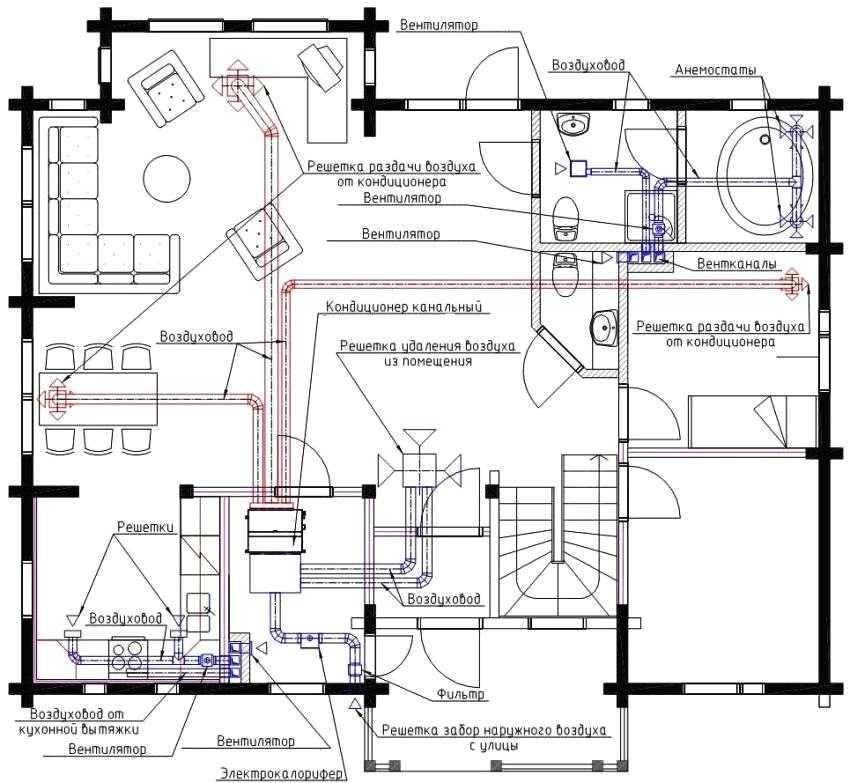

Подробный план вентиляции в частном доме.

Монтаж комплекса вентиляции из полимерных труб

На подготовительном этапе заготавливают весь сортамент деталей согласно проектной спецификации. Для страховки увеличивают запас фитингов и крепежных элементов на 10 процентов.

Понадобится несложный набор инструментов:

• для резки пластиковых труб и коробов ножовка по металлу или дереву, для ускорения работы – маленькая пила «болгарка»;
• перфоратор для сверления отверстий в стенах и потолках;
• наждачная бумага, клей, герметик, монтажный скотч;
• рулетка, маркер;
• шуруповерт.

Начинают работу со сборки укрупненных узлов, используя весь арсенал фасонных частей. Основным элементом собираемых модулей и воздуховодов является прямолинейный короб или труба с типовыми размерами. Круглые трубы и прямоугольные короба из ПВХ имеют длину в интервале от 0,35 до 2,5 метров.

Для ровной нарезки на поверхности короба или трубы чертят точную линию распила. Можно использовать лазерный инструмент. Пилят строго по намеченной линии. После резки остаются гладкие торцы без заусенцев и шероховатостей.

Как совместить гипсокартонный потолок с воздуховодами

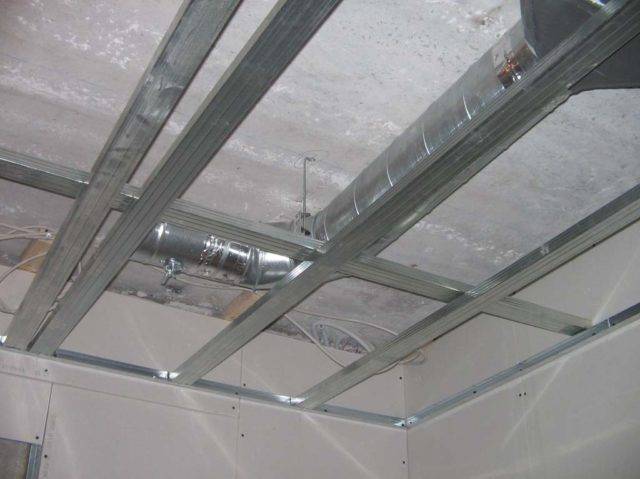

Воздуховоды прекрасно «уживаются» с гипсокартонными потолками. Полое пространство между потолочным перекрытием и ГКЛ отлично подходит для прокладки вентиляционных коммуникаций. Альтернативный вариант – закрыть воздуховод коробом из гипсокартона.

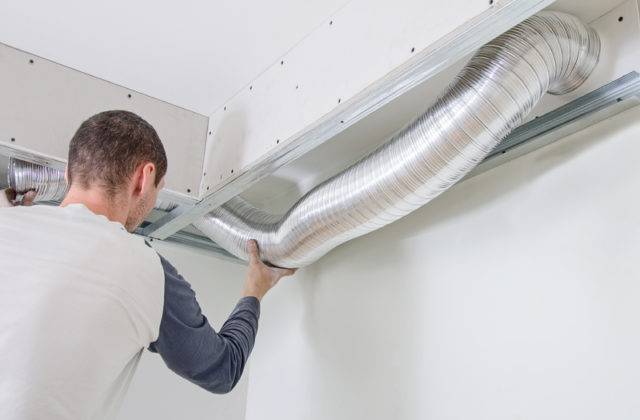

Прячем в потолочном пространстве

Если потолки в помещении достаточно высоки, с маскировкой вентканалов проблем не будет. Для монтажа в таких случаях больше всего подойдут плоские каналы прямоугольного сечения, с теплоизоляционным покрытием. Крепление воздуховодов выполняется как обычно. При этом контакт с металлопрофильным каркасом необходимо исключить, чтобы на него не передавалась вибрация и шумы.

Что устанавливается в первую очередь – вопрос личных предпочтений монтажников. Можно, например, произвести разметку подвесов потолка, затем собрать вентиляцию, а после неё – каркас под гипсокартон

Важно при этом совместить на площади потолка крепежную арматуру обеих конструкций без нарушения нормативов. Листы подшиваются после испытания вентиляционной системы

Закрываем коробом

Когда в квартире и без того низкие потолки, спрятать воздуховоды можно другим способом. Для этого основной потолок из ГКЛ максимально «прижимается» к перекрытию, а вентиляционные коммутации монтируются вдоль стен под коробом потолка второго уровня. Конечно, при этом расходы на воздуховоды и фасонные изделия несколько увеличатся, да и двухуровневая конструкция будет стоить дороже.

Если же с пространством совсем плохо, потолок оштукатуривается под покраску, а для вентиляционного канала собирается мини-короб из ГКЛ. При этом для комнаты будет достаточно небольшого количества стартового профиля и одного листа гипсокартона. При расчете необходимо учесть, что между воздуховодом и стенками короба должно оставаться небольшое пространство для циркуляции воздуха.

Как и в любом деле, при монтаже вентиляционных систем приветствуется творческий и новаторский подход. Однако не стоит забывать при этом о главном: любое нарушение нормативов и правил крепления воздуховодов к потолку приводит к лишним проблемам.

Материалы для производства пластиковых труб

На строительном рынке предлагают вентиляционные трубы из нескольких видов полимерных материалов.

1. Трубы из поливинилхлорида (ПВХ) могут работать в температурном диапазоне от -30 о до +70 о Цельсия. Применяются преимущественно в бытовом и жилищном строительстве для отапливаемых и холодных помещений. ПВХ – негорючий, термопластичный материал, температура плавления 165-200 градусов. Хороший диэлектрик. Внутри имеет гладкую поверхность. Плохо переносит морозы, при температуре 15 о ниже нуля теряет свои свойства.
2. Фторопластовые вентиляционные каналы (ПТФЭ) обладают высокой термостойкостью, выдерживают нагревание до 260 о Цельсия. Воздуховоды используют для транспортировки воздушных смесей с высоким содержанием кислотных и щелочных ингредиентов. Фторопласт применяется в промышленности для изготовления сетей вентиляции высокой прочности.
3. Воздуховоды из полипропилена (ПП) выделяются доступной ценой, хорошо противостоят агрессивным компонентам воздушной среды: кислотам, щелочам.
4. Полиэтиленовые трубы (ПЭ или ПВД, ПНД) отличаются легкостью, гибкостью, эластичностью, но плохо противостоят отрицательным температурам. Материал проявляет нейтральный характер, не вступает во взаимодействие даже с кислотами. Полиэтилен не выделяет вредных веществ, считается абсолютно безвредным.

Трубы из полиэтилена рассчитаны на длительный срок эксплуатации. Внутренние гладкие поверхности практически не оказывают сопротивления движущимся по ним воздушным потокам.

Европейские страны признали ПП технически устаревшим материалом. В российской торговой сети все еще можно приобрести воздуховоды из полипропилена.

Покупка изделий из данного материала в жилой дом будет оправдана для применения в подсобных помещениях или при недостатке бюджетных средств.

Как создать схему вентиляции в частном доме своими руками

Современные дома, благодаря пластиковым окнам, внешнему и внутреннему утеплению, становятся довольно герметичными. С одной стороны, это хорошо, но с другой – затрудняет попадание свежего воздуха в дом, его вентилирование частично прекращается или вовсе отсутствует. Чтобы исправить ситуацию, владельцу домостроения необходимо составить схему вентиляции в частном доме своими руками, или обратиться к специалистам для организации системы вентиляции в частном доме, схема которой будет предусмотрена проектом.

Дефлектор вентиляции: виды и характеристики дефлекторов на трубу (прочитать подробнее)

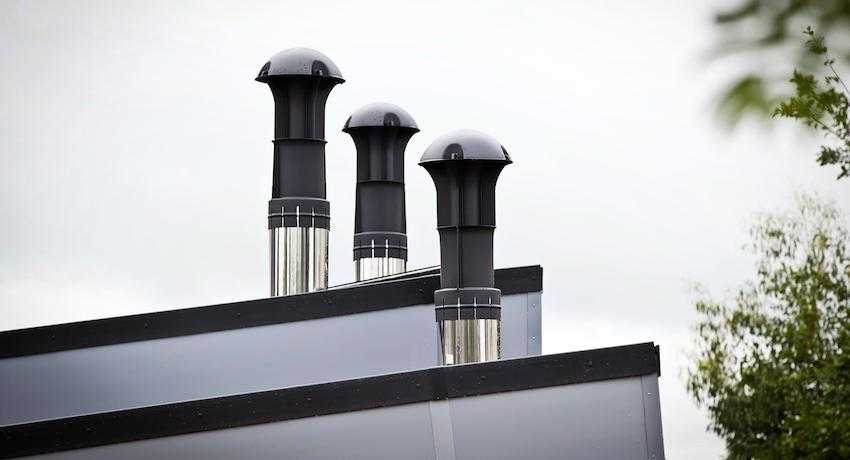

Трубы вентиляции частного дома могут выглядеть очень стильно.

Правильная вентиляция в частном доме предотвращает образование конденсата, распространение плесени и грибка, создает благоприятный микроклимат для проживающих. Вентилированием должны обеспечиваться не только жилые комнаты, но и хозяйственно-технические помещения: ванные, кухни, санузлы, подвалы, котельные. Различают естественную и принудительную вентиляции в частном доме. Установку некоторых систем возможно произвести своими руками.

Требования к системам вентиляции

Вентиляционная инженерная система любого типа должна удовлетворять требованиям, установленным государственными нормативными документами: ГОСТ, СанПиН, СНиП, СП.

Для каждого типа помещений определен свой показатель притока воздуха в единицу времени. Выбранные вентиляционные установки должны обеспечивать поступление нужного объема.

Для кухни с газовыми плитами норма притока составляет 90 м3 в час, а для такого же помещения с электроплитами – 60. Вентиляция в ванной комнате должна поддерживать воздухообмен на уровне 25 м3 в час, а санузлах – 50.

Кроме того, в документах отражены требования к монтажным работам. В помещении, где невозможно получить поступление необходимого объема свежего воздуха естественным образом, проводится монтаж принудительной вентиляции. В первую очередь это относится к санузлам, ванным комнатам, кухням.

При монтажных работах необходимо соблюдать несколько правил:

• вытяжка на кухне должна охватывать всю зону над варочной поверхностью плиты, но не перекрывать при этом вытяжную решетку под потолком;
• в целях экономии электроэнергии вентиляторы принудительной вытяжки в ванной стоит подключить к выключателям света;
• для предотвращения смешивания потоков из санузла и ванной рекомендуется установить обратные клапаны на вентиляторы;
• вытяжка из санузлов соединяется с общей шахтой при помощи специального короба;
• для ванных комнат рекомендуется использовать оборудование с повышенной устойчивостью к воздействию влаги.

При установке любой вентиляционной системы следует отталкиваться от требований по воздухообмену и монтажу, следовать техническому проекту и указаниям специалистов, содержащимся в нем.

Этапы установки воздуховодов

Вентиляционная схема

Монтаж труб вентиляции начинается с создания вентиляционной схемы. Она составляется после предварительного осмотра объекта. Место для расположения воздуховодов выбирается исходя из строительного плана здания. Зная то, где находятся окна, двери и их количество, лифтовые шахты и прочее, можно начинать расчеты. В готовый проект вентиляции будет входить весь перечень составляющих. Основная часть – это воздуховоды. Тут нужно выбрать материал. Затем составляется план монтажа распределительных корпусов и то, как вентиляционные трубы будут к ним подведены.

Монтаж воздуховодов, пусконаладочные работы

Если речь идет о монтаже промышленной вентиляции, то здесь воздуховоды начинают устанавливать с верхней части здания, и постепенно опускаясь на нижние уровни, где будет располагаться станция. Используя специальные крепления, воздуховоды крепятся к потолку, тем самым образуя вентиляционную сеть. Между собой они могут стыковаться фланцевым и бесфланцевым способом. Вытяжные каналы ведутся в верхнюю часть здания, где с помощью спецоборудования отработанный воздух выводится из помещения.

Фланец

После того как сеть воздушных каналов и все необходимое вентиляционное оборудование будет установлено, делают первый запуск. Он необходим, чтобы выявить нарушения герметичности узлов и соединений. Если в ходе процесса тестирования были найдены неполадки, ремонтно-монтажная группа их оперативно исправляет. В конце составляется акт проверки, в который вносятся все полученные результаты.

Техника безопасности при монтаже воздуховода

Каждая установка в строительстве должна руководствоваться нормативными документами. При монтаже вентиляции монтажники оборудования руководствуются ОСТ 36-108-83, который трактуется так «Монтаж систем кондиционирования воздуха и вентиляции». Требования безопасности». В указанном акте описаны «догмы» техники безопасности. Отражены показатели гигиены и санитарии. Также освещены требования к охране окружающей среды.

Данный документ обеспечивает безопасность всех членов команды, исполняющих свои должные обязанности при монтаже. В акте представлен большой список важных замечаний для осуществления трудовой деятельности на рабочей площадке:

• обеспечение сотрудника специальной одеждой, обувью и СИЗ;
• прописан график рабочего дня и время отдыха;
• состояние освещенности на участке работы;
• недопущение «зевак» в зону монтажа.

Техника безопасности не может обойтись без средств пожаротушения на участке установки оборудования. Обязательно на участке монтажа должны быть медикаменты первой необходимости для оказания пострадавшему помощи.

Согласно данному документу каждый участник бригады монтажников должен иметь допуск на объект. Допуск разрешается после инструктажа, касательно того или иного объекта. Освещаются вопросы безопасности и оказания первой медицинской помощи.

До того, как начнется установка вентиляционного оборудования, должен быть согласован план монтажа и наличие всех узлов и составляющих, необходимых для монтажа.

Наряду с этим нормативным документом специалисты установки также должны руководствоваться технологической картой монтажа воздуховодов. Наряду с вышеперечисленными моментами работы на объекте установщикам могут быть проведены дополнительные инструктажи, если этого требует производственная необходимость — работа на высоте, с лебедками и гидравлическими подъемниками. После данного инструктажа сотруднику вручается документ, удостоверяющий полученные знания, касательно работ в особых условиях.

Тонкости монтажа вентиляционной сети

Схема прокладки вентиляционных сетей должна содержать минимум соединений. Смыкание воздуховодов производится двумя методами: фланцевым и бесфланцевым.

Фланцевое соединение. Детали с расположенными на краях фланцами скрепляются саморезами либо клепками, которые находятся на расстоянии 20 см друг от друга. Для большей крепости швов они могут также завариваться.

Чтобы стыки были герметичными фланцы рекомендуется уплотнять прокладками из резины.

Схема сборки воздуховода из нескольких элементов при помощи фланцевого метода. Указаны также элементы, которые будут использованы для крепления конструкции к несущей поверхности (+)

Бесфланцевый метод заключается в подсоединении деталей при помощи бандажа, выполненного из металлических реек. Этот способ считается более экономичным, поскольку позволяет быстрее собрать конструкцию с минимальным использованием добавочных компонентов.

На что обратить внимание?

Сборка воздуховода из жестких деталей должна производиться в такой последовательности:

1. Перед проведением работ систему нужно разделить на несколько блоков. Длина каждого из них не должна превышать 15 метров.
2. На всех деталях участка – воздухопроводах, фасонных элементах, отмечаются точки подсоединения.
3. В этих пунктах просверливаются отверстия нужного диаметра.
4. К ним подсоединяются фиксаторы, закрепляемые болтами. Стыки обрабатываются особым скотчем либо герметизирующим составом.
5. Затем проводится полный монтаж соединительных компонентов и воздуховодов в единый узел, который закрепляется хомутами и прочими деталями.
6. Собранный блок поднимается и подвешивается на кронштейн или другой крепеж.
7. Элемент подсоединяется к уже выполненному ранее участку вентиляции, при этом обязательно проводится герметизация швов по диаметру.

Монтаж системы из гибких или полужестких элементов производится несколько проще, так как в этом случае легче выполнять повороты и изгибы

Важно не забывать следить за тщательной герметизацией швов

Расстояние между креплениями воздуховодов составляет 1,8 метров при вертикальном размещении системы и 1 метр при горизонтальном. Допустимая норма провисания гибкого элемента 5 см на 1 метр

При сборке системы из гибких полужестких элементов необходимо обратить внимание на следующие детали:

перед укладкой следует растянуть полностью гибкий элемент; протягивая гофрированный рукав важно соблюдать указанное на упаковке трубы направление движения воздуха; размещая воздуховод, нужно избегать его соседства с отопительными системами; радиус изгиба должен соответствовать двойному диаметру воздуховода или превышать этот показатель; крепеж участков производится при помощи пластмассовых хомутов, фольгированного скотча, подвесов, зажимов. Все стыки следует тщательно герметизировать; при прокладке системы сквозь стену нужно воспользоваться специальными переходниками – гильзами.

Монтаж воздуховодов может осуществляться как с утеплением, так и без него

Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий

Монтаж воздуховодов может осуществляться как с утеплением, так и без него. Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий.

Если воздуховод устанавливается в жилой комнате, где желательно соблюдать пониженный уровень шума – рабочий кабинет, спальня, детская, следует задуматься о звукоизоляции. Хороший эффект дает применение воздуховодов, имеющих большую толщину стенок, а также обматывание конструктивных элементов звукопоглощающими материалами.

Оптимальная схема

Существует масса схем и способов установки вентиляционной системы в доме. Они подбираются с учетом внутренней отделки, площади и других особенностей постройки.

Оптимальный вариант должен соответствовать составленному техническому заданию, а также учитывать ряд рекомендаций:

• Отсутствие лишних узлов. Вытяжка должна обладать минимальным количеством элементов и деталей, которые могут выйти из строя при малейшем воздействии.
• Простота обслуживания и ремонта. Вентиляцию нужно размещать таким образом, чтобы мастер смог в любой момент обслужить ее и отремонтировать или заменить детали.
• Простота использования. Ежедневная эксплуатация системы должна быть понятной для владельцев помещения, у которых нет ни навыков, ни опыта в таком деле.
• Резервные решения. На случай поломки основных узлов в здании должны присутствовать резервные решения.
• Незаметность в интерьере. Проектируя вентиляционную систему, необходимо учитывать и эстетическую часть работы. Любые узлы и составляющие вентиляции не должны портить общую концепцию интерьерного стиля.

Монтаж жесткого прямоугольного воздуховода

Для состыковки труб вентиляции друг с другом, с фитингами применяют разные соединительные приспособления. Самым популярным в данном вопросе считается фланцевый метод. Тут металлические уголки, шинорейки используются в качестве фланцев для пазов различного профиля. В форме угольника происходит их заделка.

На практике встречаются несколько способов:

1. Предмет необходимого сечения сначала изготавливают, а потом закрепляют при помощи сварки.
2. Распространенным считается вариант соединения частей канала благодаря антикоррозийным заклепкам. Они выглядят как специальные зажимы. На металлическую конструкцию в паз рейки шинной устанавливаются уголки жесткости с технологическими отверстиями для соединения болтами. Соединения между металлическими конструкциями герметизируют уплотнителем из резины от шести до восьми миллиметров. Можно использовать силиконовый уплотнитель. Если в вентиляционной системе будет теплый воздух, то в его конструкции применяется асбестовый картон.

Не везде благодаря болтам, шпилькам и гайкам достигается достаточная герметичность системы.

Если в устройстве структурной вентиляции давление не более 1000 Па, но размеры сторон конструкции велики, применяют зажимы в форме скобы:

• скоба более 900 мм при двадцати миллиметровых фланцах;
• скоба более 1100мм при тридцати миллиметровых.

При давлении более 1000 Па в системе необходимость в использовании скоб выглядит следующим образом:

• для 20-мм стыков используется от 700 мм;
• для 30-мм стыков применяется при ширине больше 900 мм.

На прямых участках конструкции, на стыках требуется меньше зажимов, чем на изогнутых и конусных поверхностях. После любого монтажа обязательно производите проверку.

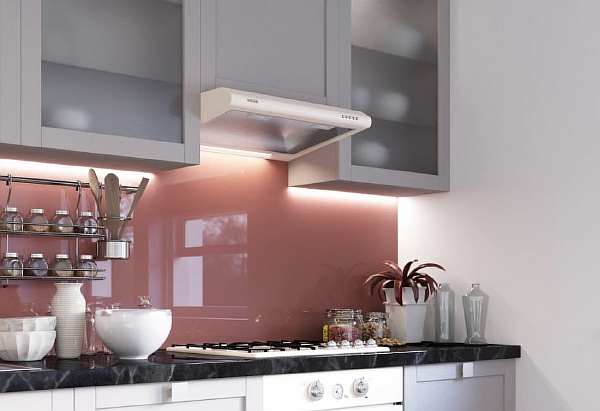

Факторы, влияющие на дистанцию между плитой и вытяжкой

Вытяжка, расположенная над печью, должна втягивать в себя весь воздух с паром и не греться от горелок и стоящих на них кастрюль и сковородок. Расстояние от плиты определяется расчетным и экспериментальным путем. Основные факторы, влияющие на правильный выбор:

• мощность агрегата;
• принцип работы вытяжки;
• тип варочной панели.

Расстояние между вытяжкой и газовой панелью по ГОСТу составляет 65–85 сантиметров. Над индукционной печкой вентиляционное оборудование можно опустить ниже, на расстояние 60–80 см.

Ширина нижней плоскости воздухозаборника определяется мощностью вентиляторов воздухоочистительного оборудования. В обязательном порядке учитываются размеры плиты. Отклонение от прямых углов по вертикали может быть в пределах 5–10° в боковую сторону воздухозаборника.

Большие размеры вентилирующего устройства будут мешать готовить. При меньших параметрах не будет захвата испарений по бокам, вследствие чего пар частично останется в помещении. Или же вентиляторы должны будут постоянно работать на предельных нагрузках. Поэтому вытяжку следует выбирать необходимой мощности для данного объема кухни.

Нормы на мощность вытяжки относительно объема кухни и минимальное расстояние ее над варочной панелью разработаны с условием максимального поглощения оборудованием системы вентиляции воздуха, который поднимается над печкой во время приготовления еды.

Одновременно воздухоочистительный прибор не должен греться от горелок. Если повесили вытяжку над газовой плитой низко, к теплу, выделяемому механизмом вентиляции при работе, добавится жар от горелок, поэтому оборудование быстро перегреется и выйдет из строя.

На минимальное расстояние влияет и конструкция вытяжек для кухни. Панели вертикальной и наклонной вентиляции монтируются позади плиты, норма их удаленности от верхнего края печки снижена до 35 см, поскольку нижний край не находится непосредственно над горелками, а смонтирован позади панели на определенной дистанции.

Естественная вентиляция в доме

Для организации естественного обмена воздуха используют концепцию вертикальных вентканалов. Один конец монтируют в помещении, а другой выводят немного выше крыши здания.

Поскольку температура воздуха в доме обычно отличается от уличной, теплые потоки постепенно поднимаются по каналу вытяжки. Свежая порция поступает в комнаты из внешнего пространства через оконные и дверные блоки.

Работоспособность схемы естественной вентиляции зависит от неподвластных человеку факторов – ветра и температуры внешней среды

Среди главных достоинств такой системы – простота и минимальные затраты на обустройство, насыщение комнат природным воздухом, независимость от электричества.

Но есть и существенные минусы. Так, естественная вентиляция в частном строении будет срабатывать лишь пока температура воздуха на улице не превысит отметку 12 градусов по Цельсию. При больших показателях вытяжка не сможет полноценно работать.

На первый взгляд эта ситуация кажется идеальной для зимы, но и здесь есть недостаток, который просто невозможно игнорировать. При значительном перепаде температур уличного и внутреннего воздуха система начнет работать быстрее. Все тепло в буквальном смысле будет свободно вылетать в трубу.

Поэтому жители коттеджей и частных домов на обогрев тратят больше энергоресурсов, чем того требуют нормальные климатические условия.

Нестабильная работа в летний период – основной минус схемы естественной вентиляции

Для организации вентиляционной системы этого типа прокладывают отдельные трубы-воздуховоды из каждого подсобного помещения в общую шахту. Из кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой – от кухонной вытяжки.

А еще необходимо уделить особое внимание всем помещениям, полностью/частично расположенным ниже уровня земли в доме. В них накапливается токсичный радон

Чтобы уменьшить количество опасного газа, следует обустроить мощный вытяжной канал.

Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже наиболее эффективная приточно-вытяжная система не справится со своими задачами, если в подвальных помещениях частного дома или коттеджа всегда будет сыро.

Как можно повысить эффективность?

Существуют несколько способов, которые помогут улучшить действие системы воздухообмена с естественным побуждением:

• установить специальный клапан на входе в канал;
• смонтировать решетки с клапанами на каналы притока и оттока;
• использовать дефлектор.

Оснащенный автоматикой клапан реагирует даже на незначительное изменение влажности воздуха. Его монтируют на входе в воздуховод внутри здания. Когда в комнате повышается влажность, автоматическое реле срабатывает и внутренний клапан приоткрывает канал больше.

В случае понижения показателей, устройство закрывает вход. Чувствительным элементом является датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.

В зимний период клапан нужно дополнительно прикрывать. Это позволит минимизировать попадание холодного воздуха в жилое здание. Однако установка такого приспособления не перекроет все недостатки естественной вентиляции.

Вытяжные вентиляционные каналы обустраивают в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы таким образом, чтобы проход через крышу был организован в одной трубе

Другой действенный метод – монтаж решеток с клапанами на каналы притока и удаления воздушных масс. Управлять ними возможно только вручную. Положение клапана необходимо регулировать как минимум один раз в сезон, при изменении температуры воздуха на улице.

Усилению тяги в вытяжных вертикальных каналах может способствовать и ветер. Чтобы задействовать природную силу на верхнюю часть трубы надевают дефлектор – специальное приспособление, которое защищает воздуховод от мусора и осадков, а также увеличивает тягу.

Применение дефлектора позволяет повысить производительность дымохода/вентиляционного канала на 20%

Дефлектором один воздушный поток рассекается на два или даже больше с разными скоростями. Он создает разрежение, которое, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше вытягивает отработанный воздух.

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм – 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано – 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть – переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Выводы и полезное видео по теме

Здесь вы увидите‚ как специалисты выполняют монтаж воздуховодов:

Воздуховоды из пластика и их монтаж:

Важно изначально иметь грамотный проект прокладки воздуховодов. Ознакомившись с видами и особенностями монтажа воздуховодов разных типов‚ можно заняться устройством несложной системы самостоятельно

Громоздкие и сложные в исполнении конструкции лучше поручить профессионалам.

Если же у вас возникли вопросы или вы хотите уточнить какой-то момент по установке воздуховодов, спрашивайте совет – постараемся помочь вам.
