Можно ли поставить переходник при сечении дымохода 120 мм и выходе колонки 130 мм?

Можно ли дымоход делать под углом. Горизонтальный дымоход: устройство, требования, расчет

Под таким дымоходом нужно понимать, участок который может проходить на каком-то отрезке между печкой, котлом и непосредственно выходом на крышу. Существует и полноценный горизонтальный дымоход, в котором минимум вертикальных каналов.

Дымоход горизонтальной конструкции

С горизонтальным дымоходом много нюансов при возведении, нужно учитывать не только длину, как известно, она ограничивается определенными рамками, для каждых каналов. Учитывать нужно уровень наклона, градус, под которым будет пролегать труба. Это особенности, которых нужно придерживаться для обеспечения нормального функционирования печи.

Обращаем внимание, при каких условиях возникает необходимость устройства «лежачей» трубы:

• Классический случай, когда необходимо соединить котел с каналом, располагающимся вдали. Такой случай может быть, к примеру, когда печь внутри, а выход на улице. Тогда отрезки проходят сквозь стены.
• Когда нужно повысить теплоотдающие характеристики печи. Для этого создают так называемую «змейку», чтобы дым не просто уходил по прямой, а преодолевал извилистый путь, тем самым отдавая больший процент тепловой энергии дому.

Требования к горизонтальным дымоходам

Можно выделить общие требования:

• Размеры, максимальная длина не более 3 метров.
• Ширина труб не должна меняться на протяжении всего канала.
• Уклон обязательно нужно оставлять не менее 1 см. на каждый метровый отрезок.
• Внутренние стенки должны иметь только гладкие поверхности и углы.
• Максимально допускается сделать три поворота.

Вертикальность не всегда оправдана

Вертикальный канал не всегда оптимальный, особенно когда речь заходит о котлах, размеры не превышают классические габариты и площадь обогрева не большая. В таком случае, требуется получение дополнительной «выгоды» от удаляемого горячего воздуха. Поэтому и конструируют длинные участки горизонтального положения. Кроме того, для некоторых типов котлов, как газовые с закрытым режимом работы, стоячий дымоход в принципе лишний. У него сама конфигурация требует горизонтального участка, то естьобраза. Принцип его работы понятен.

Завихрения – методы решения проблемы

Единственным правильным решением в плане борьбы с завихрениями из печи в трубы и наоборот, считается – сглаживание угловых соединений. То есть, следите за тем, под каким углом у вас находятся стыки. Не должно быть острых поворотов, в противном случае всегда образовываются обратные потоки, тем самым ухудшая тягу.

Гофрированный алюминиевый дымоотвод

Подробнее Гофра для газовой колонки алюминиевая. Для отвода сгоревшего газа газовой колонки в вентиляционную шахту. Легкая установка	Размер	Опт	Розничная цена
Гофра алюминиевая Ø110	320	340 руб
Гофра алюминиевая Ø130	350	370 руб

Вытяжные трубы устанавливаются на газовую колонку в квартире и доме, и предназначены для вытяжки сгоревшего газа в вентиляционную шахту. Трубы воздуховода для газовой колонки изготовлены из стали и покрыты высококачественным защитным покрытие из белой термостойкой эмали.

Эмалированные белые воздуховоды газовой колонки отличаются высокой безопасностью, эстетичностью и устойчивостью к разрушающему воздействию горячего газа и образующейся угольной кислоты. Белая эмаль, нанесенная на дымоходы газовой колонки, без труда выдерживает повышенную температуру и защищает трубу снаружи от коррозии. Белые воздуховоды «Whitesteel» обладают следующими достоинствами:

• Специальный герметичный Z-образный шов
• Легко режутся в размер ножовкой по металлу или болгаркой
• Химостойкие — устойчивы в отношении конденсата и угольной кислоты
• Покрыты белой термостойкой эмалью в цвет газовой колонки
• Рекомендованы газовой службой г. Санкт-Петербург к установке

Высокая прочность стали 0.6мм, которая сводит к нулю возможность повредить дымоход газовой колонки и обеспечивает долговечность

Высокое качество изготовления. Отводы и другие элементы изготовлены максимально компактно, чтобы выглядеть эстетично на вашей кухне или в ванной комнате и занять как можно меньше места. Элементы декоративно продуманы и измерены по показателям воздушного сопротивления

ВентДом — производитель дымоходов для газовых колонок «Whitesteel» в Санкт-Петербурге, осуществляющий розничные и оптовые продажи. В большинстве квартир устанавливаются современные эмалированные вытяжные трубы, они красиво выглядят и не портят внешний вид помещения, гораздо надежнее и безопаснее, чем гофрированные трубы. Модульные трубы дымохода для газовой колонки применяются для отвода горячего воздуха от газовых колонок.

Белые дымоходы рекомендованы для установки на газовые колонки всех производителей: Нева, Neva Люкс, Electrolux, Bosch, Zanussi, Roda, Gorenje, Ariston, Termet, Baxi, EDISSON, Mora Top, Ладогаз, Elsotherm (проверены на совместимость с каждым брендом).

Конструктивно дымоходы представляют собой модульные элементы, которые соединяются между собой последовательно, аналогично конструктору. За счет модульного принципа сборки можно самостоятельно, своими руками установить дымоход газового водонагревателя с выполнением необходимых требований безопасности. Трубы при монтаже прокладываются от выпускного отверстия колонки до настенного фланца, закрепленного на отверстии общедомовой вентиляционной шахты. Дополнительная герметизация швов дымохода не требуется. Для прохода через или вплотную с натяжным потолком (пленочным) используется теплоизоляционный минераловатный цилиндр, который надевается поверх труб.

Гофрированные гибкие дымоходы запрещены для монтажа на газовую колонку согласно СНиП и допускаются для установки только на вытяжку. Также запрещено совмещение вытяжки от плиты и газовой колонки в одно отверстие общедомовой шахты. По проекту в таких домах предусмотрено 2 раздельные шахты, помочь найти ее может управдома или соседи, живущие на одном стояке с вами. Если же вторую шахту найти не удалось, газовая колонка подключается в вент канал, а вытяжка запускается в режиме рециркуляции.

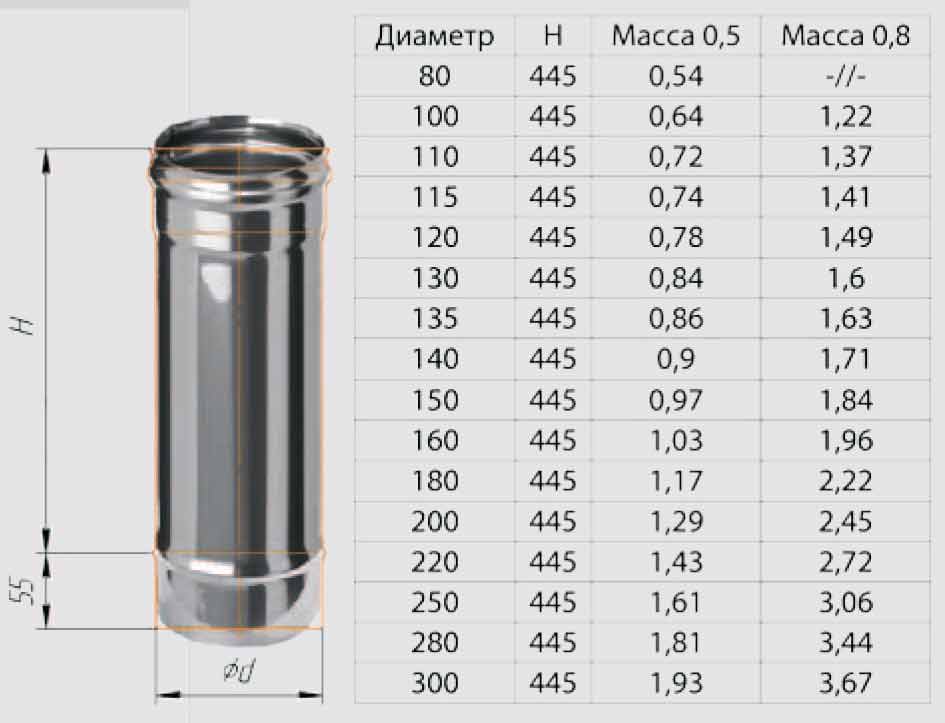

Вытяжные трубы для газовой колонки

✓ В наличии на сегодня, : Магазин/ офис:м. Черная речка:много Склад:много Доставка:многоМатериал: стальные, толщиной 0.6мм. Покрытие: Белая термостойкая эмаль Подробнее Устойчива к температуре до 250° — значительно выше температуры горения в газовой колонке	Размер	Опт	Розничная цена
Труба Ø100 0.25 метра	186	208 руб
Труба Ø100 0.5 метра	266	335 руб
Труба Ø100 1 метр	375	472 руб
Труба Ø110 0.25 метра	180	220 руб
Труба Ø110 0.5 метра	278	350 руб
Труба Ø110 1 метр	394	484 руб
Труба Ø120 0.25 метра	192	235 руб
Труба Ø120 0.5 метра	290	370 руб
Труба Ø120 1 метр	411	516 руб
Труба Ø125 0.25 метра	244	244 руб
Труба Ø125 0.5 метра	380	380 руб
Труба Ø125 1 метр	535	535 руб
Труба Ø130 0.25 метра	194	250 руб
Труба Ø130 0.5 метра	302	385 руб
Труба Ø130 1 метр	429	540 руб
Труба Ø140 0.25 метра	210	258 руб
Труба Ø140 0.5 метра	315	405 руб
Труба Ø140 1 метр	448	580 руб
Труба Ø150 0.25 метра	265	326 руб
Труба Ø150 0.5 метра	332	450 руб
Труба Ø150 1 метр	465	594 руб
Труба Ø160 0.25 метра	328	402 руб
Труба Ø160 0.5 метра	442	544 руб
Труба Ø160 1 метр	642	752 руб

Нюансы установки дымоходных труб для отопительных газовых устройств

Следует помнить, что дымовые трубы для газовых колонок и котлов, наряду с отведением газообразных продуктов горения, обеспечивают эффективность работы данных устройств, а также предотвращают утечки газа из газопроводных конструкций, выход наружу угарного газа и т. д

В связи с этим соблюдение норм и правил монтажа данных конструкций имеет очень важное значение

Установку вытяжных конструкций для газовых колонок предпочтительно осуществлять с использованием коаксиальных труб. Их легче утеплять, и по ним обеспечивается лучший приток воздуха. Кроме того, такие трубы отличаются повышенной эксплуатационной безопасностью.

Допускается подсоединение любого газового устройства с периодической работой к дымоходному каналу другого отопительного устройства, при условии, что будут обеспечены условия их разновременной работы. Разумеется, сечение дымоходной трубы должно быть достаточным для отвода отработанных газов от каждого из этих приборов.

В целом, правильный монтаж вытяжного оборудования возможен только при соблюдении всех технических условий, принятии во внимание как особенностей жилого строения, так и характеристик самого отопительного устройства, а также прочих существенных деталей и условий проводимых монтажных работ. Учитывая ответственный характер процесса установки, все технические манипуляции должны проводиться только квалифицированными специалистами с достаточным опытом работ в данной сфере

Почему не стоит делать дымоход печки под углом

Дымоход нередко изготавливают из жестяных труб. Такую конструкцию собрать несложно. Потребуется только правильно рассчитать его размеры, собрать и надежно заизолировать.

При покупке материала и устройстве дымовой трубы нужно сначала обратить внимание на ее форму. Специалисты советуют предпочесть цилиндрические трубы, эта форма улучшает удаление дыма

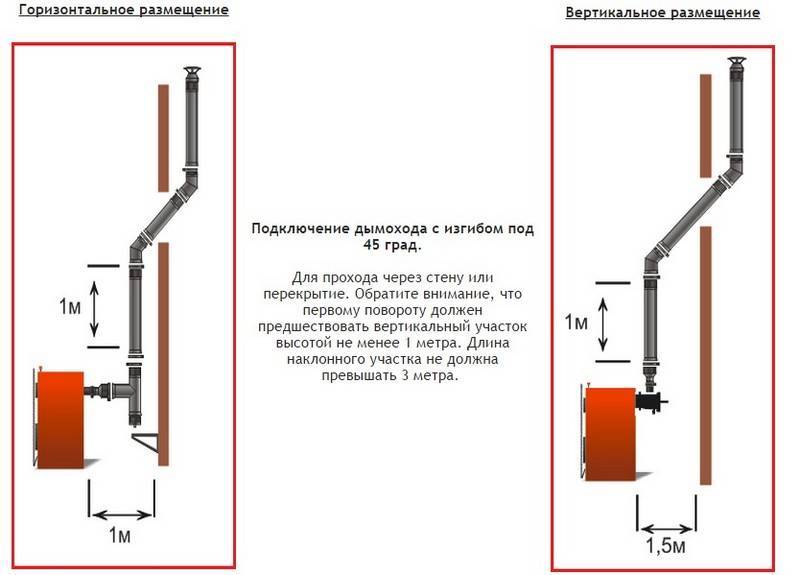

Лучше делать дымовой канал – вертикально, но можно размещать трубу под углом, если она не длиннее 2 метров.

Если вы располагаете, канал под углом около 45 градусов, то обнаружите несколько недостатков:

1. Если дымоход установлен под углом, то верх колена будет больше всего нагреваться, из-за этого возможен преждевременный износ этого участка.
2. В трубе расположенной под углом, нет участка, способного компенсировать температурное расширение. Одновременно появляется подъемная сила оказывающая воздействие на верхнее соединение, а масса дымохода в это время давит вниз. Из-за различных векторов давления и веса, конструкция может искривиться или разрушится материал дымохода, увеличивается риск образования трещин. Это становится причиной разгерметизации.
3. Наклонный дымовой канал при прохождении стены, требует большого отверстия, это ослабляет ограждающую конструкцию, и приводит к увеличенным потерям тепла.
4. Учтите, что придется еще потратить деньги на восстановлении стены, если отверстие большое то затраты на заделку отверстия пропорционально возрастут.
5. Увеличивается количество конденсата, образующегося в дымовом канале.
6. Подсоединение дымохода под углом выполнить труднее, чем установить под 90 градусов или вертикально. Причина в том, что одновременно нужно совмещать элементы в 2 плоскостях.

При сборке конструкции приходится наклонять и приподнимать колено, чтобы правильно установить трубу, а выполнять это на высоте неудобно.

При таком подключение еще хорошо то, что место поворота не приближаются близко к стенам или потолку. Благодаря этому упрощается устройство защиты от нагрева.

Нужно сказать в заключение, что самостоятельно установить дымоход сможет даже новичок, только при работе на высоте нужно подумать о страховке. Желательно выполнять эту работу с помощником.

Правильный дымоход. Что будет, если сделать некачественно?

Понятие «эффективное дымоотведение», прежде всего, подразумевает безопасную работу контура. Но от того, как и насколько правильно установлен дымоход, зависит множество других факторов:

• Расход топлива.
• Коэффициент тепловых потерь.
• Удобство обслуживания и ремонта дымовой трубы.

О том, как правильно сделать (собрать) дымоход своими руками, мы подробно расскажем ниже. Сначала же следует понять, что такое неправильный дымоотвод и чем грозят ошибки, допущенные при его возведении.

В чем разница между правильным и неправильным дымоходом?

Неправильный дымоход	Правильный дымоход
Отсутствие нормальной тяги, возникновение эффекта обратной тяги, задымление помещения, риск отравления угарным газом	Стабильная тяга, возможность ее регулировки. Равномерное движение воздушной массы, отсутствие признаков завихрения
Низкий КПД системы	Высокий КПД, минимальные теплопотери
Образование конденсата	Минимальное количество конденсата или полное его отсутствие
Быстрое разрушение контура и основания, прогорание, коробление, нарушение герметизации	Отсутствие признаков разрушения на протяжении нескольких десятилетий
Возгорание контура или слоя утеплителя	Абсолютно безопасная эксплуатация
Сложность обслуживания и очистки дымоходного канала	Простая и понятная система техобслуживания

Можно ли сужать дымоход. Дымовые трубы: характерные ошибки

Ошибки, допущенные при кладке дымовых труб , приводят к серьёзным последствиям. Опасность для жизни возникает при образовании по каким-либо причинам обратного потока дыма, который накапливается в помещении и вызывает удушье. Обратный поток дыма может образоваться и там, где два спаренных дымохода сообщаются друг с другом и происходит фильтрация дыма. Дым таким путём неоожиданно попадает в соседнее помешение, создавая опасность для жизни.

Чтобы избежать ошибок при кладке печных труб, необходим тщательный выбор материала, из которого их изготавливают. Совершенно недопустимо использовать для кладки недостаточно плотный, слабо обожженный стеновой кирпич, силикатный кирпич или обломки кирпича.

Трубу, построенную из эффективного кирпича, исправить уже невозможно, её разбирают и кладут новую.

Иногда допускают ошибки даже в том случае, если трубу выполняют из прочного, с целыми кромками кирпича. Из-за ограниченного пространства стенку между дымоходами кладут из кирпича на ребро. При первой же чистке трубы такая кладка разрушается.

При строительстве индивидуальных домов самым распространенным типом трубы является русская печная труба из кирпичной кладки. При её постройке применяют, в соответствии с техническими требованиями, боёк прямоугольного или круглого сечения, который препятствует образованию сажи, закрывающей проход дыма по внутренней поверхности дымохода. Бывает, что по ходу возведения трубы дымоход рассекает часть какой-либо конструкции, например, балка, на которой впоследствие откладывается сажа и сужает полезное поперечное сечение дымохода.

Опасность возникает, если непосредственно рядом с трубой дымохода проходят стропила или обрешётины, поскольку они могут возгореться.

Конструкции перекрытия или крыши невозможно переместить, поэтому приходится делать относ трубы в сторону. Ошибкой является устройство относа трубы под углом менее 60° — дым сквозь такую трубу идёт медленно, с трудом, активно оседает сажа, затрудняя с течением времени чистку трубы дымохода.

Наиболее распространённой ошибкой является ступенчатая (зубчатая) кладка дымохода. Чтобы избежать сажевых отложений, внутренние стенки дымохода выравнивают, выкладывая кирпичом (перпендикулярно линии относа). Чтобы не испортить поверхность дымохода при прочистке трубы, его облицовывают изнутри листовой сталью.

Очень часто дымоход получается уменьшенного местами сечения из-за того, что в перекрытии, например, в железобетонном поясе жёсткости, делают для него отверстие меньшего размера, чем требуется. Происходит это тогда, когда при пробивке конструкции используют боёк меньшего, чем дымоход, размера. Случалось, вообще забывали о пробивке пояса жесткости, чтоб вызывало в дальнейшем большие трудности и требовало дополнительных материальных затрат. Характерным примером сужения дымохода является тот случай, когда в оголовке трубы делают отверстие меньшего диаметра, чем дымоход, или устанавливают дефлектор таким отразом, что он нижней своей частью перекрывает выход дымохода. Сужение дымохода ухудшает тягу дыма.

Немаловажную задачу представляет оформление части трубы, возвышаюшейся над крышей. Кладку трубы над кровлей рекомендуется увеличивать на полкирпича, чем часто пренебрегают из-за экономии материалов. При этом не учитывают, что труба быстрее остывает, а тяга в значительной степени ухудшается. Неполное сгорание в условиях недостаточной тяги увеличивает расход топлива, что обходится значительно дороже, чем сэкономленный кирпич. Однако иногда наблюдается другую крайность — тщательно выполненную трубу штукатурят и даже красят. Штукатурка на внешней поверхности трубы под действием переменных нагревания и охлаждения быстро растрескивается, а после первой же зимы обваливается. В трещины штукатурки попадает влага, которая замерзает, увеличиваясь в объёме, и разрушает штукатурку. Части труб, возвышающиеся над крышей, затирают цементным раствором с тем, чтобы швы заделать заподлицо с кирпичом. Это исключит проникание влаги и её замерзание. Иногда, напротив, делают расшивку швов, в которых может накапливаться вода.

Оголовки труб над крышей наиболее подвержены атмосферным воздействиям, кроме этого, они периодически нагреваются и остывают. Наиболее подходящим материалом для оголовков труб является армированный бетон, поскольку в нём легче всего сделать, например, слезник. Слезник препятствует прониканию воды в соединение между оголовком и трубой.

При возведении труб над кровлей допускают следующие ошибки. Чаще всего верхний обрез трубы не поднимают выше конька крыши. В таком случае ветер забивает дым в трубу, и он проникает в жилое помещение.

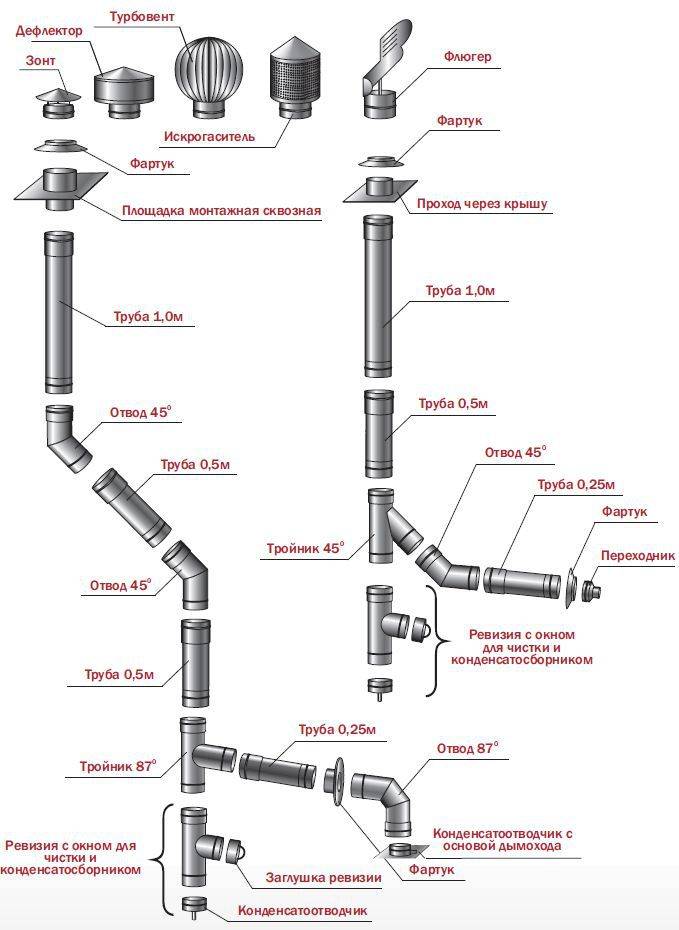

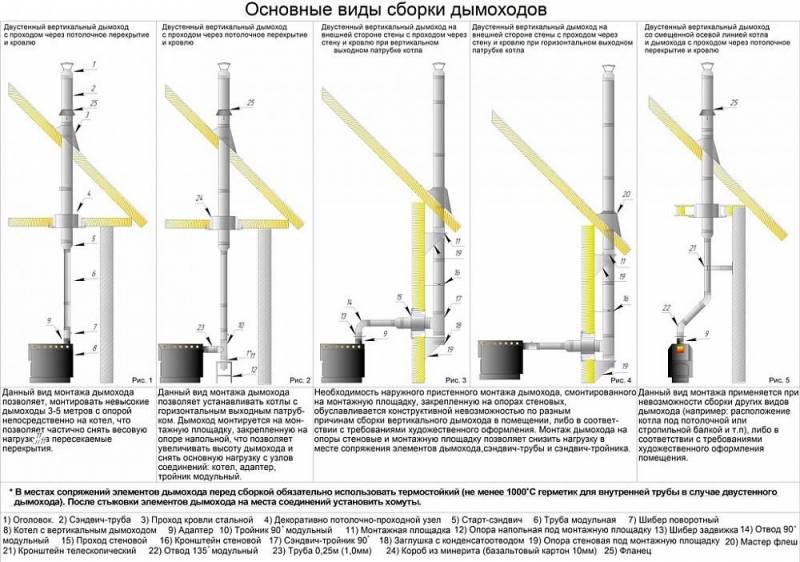

Пошаговая инструкция по сооружению дымоотводящей системы

Для ввода в эксплуатацию оборудования необходимо учитывать вентиляцию помещения. При отсутствии воздухообмена принудительная турбо вытяжка устанавливается обязательно. Без нее ввод газового котла в эксплуатацию невозможен. Мы рассмотрим, как устанавливается вытяжка для газового котла в частном доме на примере коаксиального дымохода. Длина трубы от котельной до улицы для такого типа вытяжки не бывает больше двух метров.

• Приступая к работе, убедитесь в соответствии монтажа газового котла правилам и нормам, утвержденным проверяющими организациями, дабы избежать переделывания всего энергоузла.
• Выберите подходящий материал для вытяжки, учитывая параметры газоотвода: входное отверстие газового котла = диаметру трубы.
• Рассчитывая мощность вентиляторов и их количество, учитывая насколько длинная вытяжка, количество колен в ее строении, и положение в пространстве относительно горизонта, на какой высоте располагается в помещении вытяжная труба.
• Не забываем про особенности бюджетной техники, указанные в техпаспорте.
• Все материалы, используемые в работе, должны быть огнеупорные и не поддаваться коррозии.
• Убедившись в целостности всех деталей, приступаем к сборке. Присоединяем колено дымохода к патрубку газового котла, используя тройник.
• Для наращивания коаксиальной трубы и соединения всех ее частей используют специальные обжимные хомуты и огнеупорные герметики.
• Турбо-вытяжка используется в случае, если в геометрии трубопровода присутствует более двух колен. Это помогает сохранить КПД газового котла. Вентилятор и все датчики устанавливаются после монтажа приточной трубы.
• Монтаж коаксиальной трубы вне здания ничем не отличается от монтирования обычного сендвич дымохода.

Рекомендуем ознакомиться: Как выбрать и установить вентиляционную решетку для подоконника

Вне здания

Проложив магистраль для вытяжного устройства в доме, конструкция вытяжки для газового котла уходит на улицу.

• Как только труба была выведена на улицу сквозь отверстие в стене, его необходимо закрыть специальными металлическими пластинами. Оставшееся пространство между трубой и стеной заполняется минеральной ватой.
• Теперь устанавливаем тройник. Нижнее отверстие закрывается заглушкой с ревизией для очистки трубы.
• Наращиваем дымоход до нужной длины путем соединения деталей с помощью специального герметика и хомутов с прокладками. По мере роста трубы крепим ее на специальные кронштейны.
• Устанавливаем защитный конус на верхушке дымоотвода и дополнительно крепим на растяжки в тех местах.
• Если конструкция дымохода не была покрыта специальной краской на производстве, это можно сделать в домашних условиях. Делается это для защиты металла от воздействия окружающей среды.

Посмотреть, как подключить газовую колонку к системе дымохода и как его собрать, можно на видео.

Внутри дома

Внутри дома монтаж коаксиального дымоотвода, подробно, с комментариями, был описан выше. Единственный шаг, который вам осталось сделать – это соединить между собой две трубы уличную и комнатную методом наращивания. Для дополнительной изоляции рекомендуется использование специального металлического скотча.

Хочется отметить важное преимущество коаксиального дымохода – это отсутствие дополнительных дырок в кровле или стене вашего жилья

Дымоход из оцинкованной трубы

На этапе конструирования вентиляции для газовой колонки, подбирая материал, остановите свой выбор на оцинкованной трубе. Учитывая температуру нагрева при утилизации продуктов сгорания из помещения, подбирается толщина стенки, равная 0,5 миллиметров при температуре нагрева 400°.

При выборе труб для газовой колонки учитывается конфигурация будущей вытяжки – одноконтурная или двухконтурная.

Во втором случае труба применима для сэндвича и коаксиальных дымоходов.

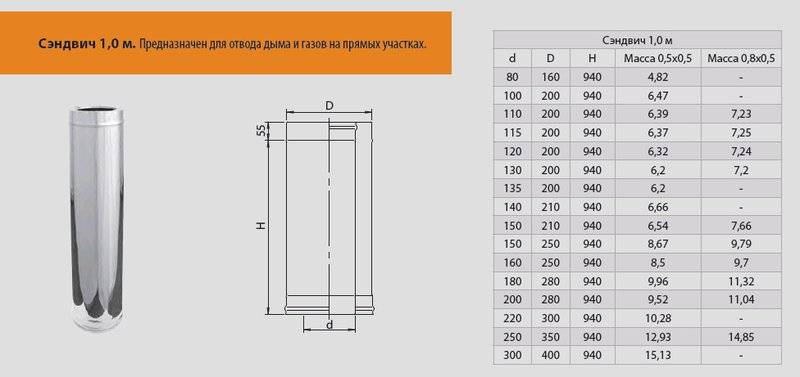

Они различаются тем, что в сэндвич системе между двумя трубами проложена базальтовая вата, в коаксиальном дымоходе, напротив, циркулирует воздух. Благодаря своим свойствам и простоте в установке вытяжки для газовой колонки, сегодня популярны сэндвичи дымоходы.

Выбор материала трубопровода

Отправляясь за покупкой вытяжной трубы, нужно тщательно изучить условия монтажа, знать модель газовой колонки, диаметр патрубка дымоудаления и необходимые длины участков трубопровода. Желательно запастись схемой расположения водонагревателя с указанием всех расстояний, это поможет лучше ориентироваться при выборе необходимых элементов и при необходимости получить консультацию специалиста.

Согласно СП 60.13330.2012 соединительные и дымовые трубы должны быть изготовлены из негорючих материалов с эквивалентной шероховатостью внутренней поверхности не более 1,0 мм. Кроме того они должны быть плотными с классом герметичности В и не допускать подсосов воздуха на соединениях и в местах примыкания к дымовому каналу. Рекомендуется применение таких материалов как керамика и нержавеющая сталь.

В СП 42-101-2003 допускается использование кровельной или оцинкованной стали с толщиной от 1 мм и более, гибких металлических гофрированных труб и унифицированных элементов, поставляемых в комплекте с агрегатом.

Очень важно, чтобы материал вытяжной трубы был стойким к коррозии, так как конденсат может довольно быстро ее разрушить. Чем более гладкой будет внутренняя поверхность, тем меньше сажи на ней соберется

Шероховатость наружной поверхности не нормируется, но с точки зрения удобства проведения уборки более гладкий материал для соединительной трубы будет практичнее.

Тем не менее, довольно популярны для подключения газовой колонки к дымовому каналу гофрированные трубы. С ними легко работать, и они очень удобны в стесненных условиях. Их применение позволяет успешно огибать препятствия и осуществлять скрытый монтаж, пряча оборудование в шкафчики и закрывая трубопровод съемными панелями.

*Основным недостатком гофрированных труб является возможность прогорания под воздействием высоких температур. Поэтому в целях пожарной безопасности рекомендуется применять гофру из нержавеющей стали, а не более дешевую алюминиевую.

Оцинкованная сталь толщиной 1 мм является вполне приемлемым материалом, но существует мнение, что при сильном нагреве оцинковка может выделять вредные вещества. Соответственно ее применение нежелательно для моделей с высокой температурой уходящих газов.

Довольно хорошо себя зарекомендовали вытяжные трубы из стали с покрытием жаростойкой эмалью. Белые блестящие трубы довольно симпатично смотрятся на кухне и способны вписаться почти в любой интерьер.

Идеальным материалом с точки зрения долговечности, эстетичности и соблюдения всех требований является нержавеющая сталь. Ей не грозит ни коррозия, ни прогорание, ни скопление пыли, ни случайные повреждения. Вполне закономерно он оказывается самым дорогим.
