Вентиляция в домах с газовыми плитами: правила и нормативы в организации стабильного воздухообмена

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330) . Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

• Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
• Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.
  Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
• Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.
  Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
• Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
• Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
• Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
• Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
• Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.

Чем грозит неправильная высота

В том случае, если высота размещения вытяжки над электроплитой или газовой плитой выбрана неверно, пользователь может столкнуться с рядом довольно неприятных последствий. В частности, если устройство разместить слишком низко, возникают следующие проблемы;

• постоянный перегрев оборудования;
• возможность воспламенения скопившихся на фильтре отложений;
• трудности с обслуживанием устройства и с готовкой из-за неудобного расположения.

Если же вытяжную систему расположить слишком высоко, то также не избежать негативных моментов. Перечислим их:

• высоко установленная техника будет или значительно хуже втягивать воздух, или её будут вынуждены использовать на предельных режимах работы;
• такое оборудование неудобно обслуживать из-за высокого расположения.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
3. Экологичность системы.
4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

1. Размещение в специально выложенном колодце из кирпича;
2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

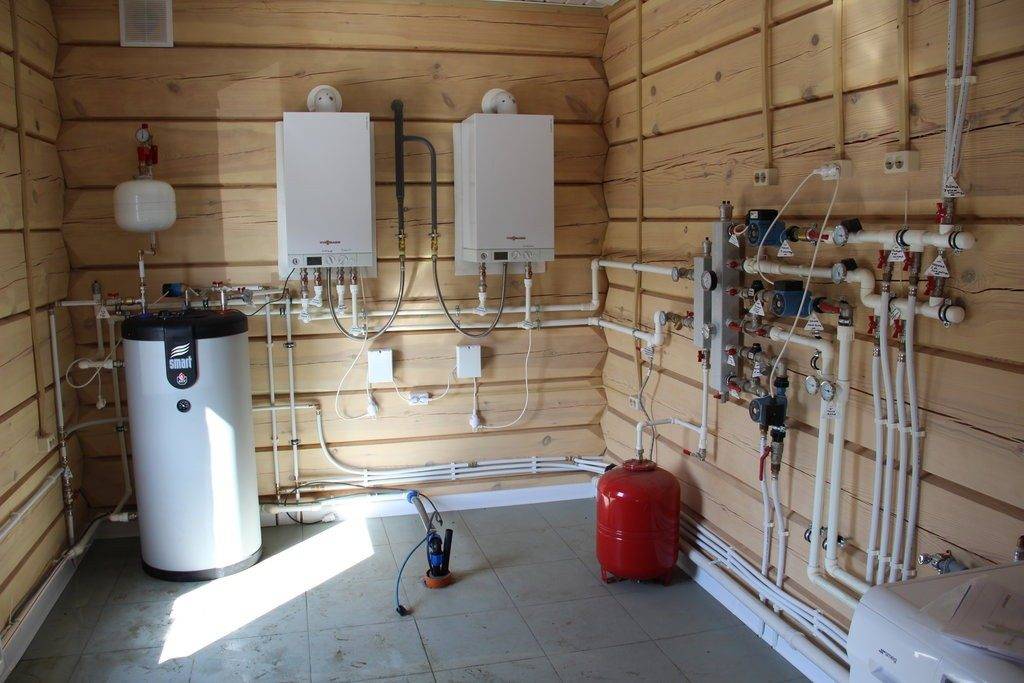

Общие нормативы к помещению где будет установлен отопительный котел

Газовый котел требует отдельного помещения в доме. Как правило, это комната располагается на цокольном этаже или в подвале, но это подходит только для одноэтажного особняка. Если у дома больше этажей лучше построить отдельную пристройку, тем более что котел сам ее и отопит. Требования к установке газовых котлов заключаются в следующем:

1. В одном помещении не более 4 квадратных метров, может быть установлен только один газовый котел.
2. Потолок по высоте должен быть не менее 2200 миллиметров.
3. Помещение должно быть очень хорошо освещено, причем естественным свечением. На 1м3 должно приходиться не менее 0,03 м2 площади оконных конструкций, и установлена вытяжка.
4. Дверные проемы должны быть не менее 80 сантиметров, для удобства входа и выхода.
5. Расстояние от котла до входной двери , рассчитывается от 1 метра до 1,5 метров.
6. В процессе эксплуатации возможны любые ремонтные и профилактические работы, чтоб они проходили в соответствии с требованиями, нужно заранее оставить свободное место в размере не менее 1,5 метров.
7. Во избежание вибраций при нагреве, газовый котел устанавливают строго горизонтально, обеспечивая максимальную устойчивость.
8. Стены и пол должны быть ровными и не содержать горючих смесей. Их как правило дополнительно обтягивают термостойким материалом.
9. Розжиг и насос на отопительном котле подключаются с помощью электроснабжения, поэтому наличие розетки с заземление в помещении где будет работать аппарат ,строго обязательно.
10. Как у любого печного отопления здесь имеется дымоход, так вот доступ для очистки и профилактики должен быть максимально удобным и просторным

Вентиляция для газовой колонки

Основное требование к вентиляции для газовой колонки – наличие дымохода. Его делают из металлической гофротрубы, стальной или коаксиальной трубы. Наиболее эффективным считается коаксиальный дымоход, поэтому такой вариант вентиляции газовой колонки пользуется большим спросом. Это надежная система, бесперебойно работающая много лет без сбоев и неполадок. Особенности дымохода зависят от мощности газовой колонки.

Любой дымоход для колонки включает:

• защитный зонт (венчает конструкцию);
• собственно трубу (делают с термоизоляцией или без);
• патрубок проходной отделяет трубу от стены дома;
• крепежи-кронштейны;
• хомуты устанавливаются на соединениях участков трубы;
• переходник от трубы к колонке;
• ревизионное окно чтобы проверять состояние дымохода;
• емкость для конденсата.

Важно, чтобы на протяжении всего дымохода внутренний диаметр его был одинаков, параметры указаны в инструкции к колонке. Общая длина дымохода от 4 метров

Важно учесть климатические условия, в холодном климате предпочтительнее утеплить дымоход. При установке в частном доме вентиляции для газового котла или колонки конец дымохода выводится на 1 м выше крыши.

Требования к дымоходу газовой колонки

Дымоход должен быть выполнен с учетом всех требований СНиП;

• К газовой колонке должен подводиться собственный дымоход;
• Следует обеспечить герметичность отвода дыма, в противном случае возможны утечки газа;
• Материал для дымохода должен быть устойчивым к воздействию влаги и температуры;
• Дымоход должен быть жестко и крепко укреплен на стене, без провисаний;
• Главное, чего необходимо добиться при монтаже вентиляции для газовой колонки это равномерность тяги. Легче всего добиться ее, используя гладкие трубы с круглым сечением;
• Основной показатель для выбора диаметра дымохода – это размеры входного отверстия;
• Дымоход устанавливается вертикально, что обеспечивает отличную тягу;
• В нижней части дымохода оборудуется лючок для ревизии, одновременно через него отводится конденсат.

Проходной патрубок устанавливается в стену, снаружи к нему крепится поворот на 90 градусов. Изнутри прикрепляется сама колонка;
Снаружи устанавливается труба дымохода. Это делается последовательно, по одному патрубку снизу вверх. Места соединений укрепляются хомутами;
Равномерно распределяем крепления по длине трубы и крепим их к стене. Оптимальное расстояние между креплениями 2 м. Труба не должна прогибаться;
На верхушку устанавливаем зонт, а в самой нижней части трубы смотровое окошко;
По окончанию монтажа проверяем тягу. К дымоотводу подносим зажженную спичку. Если пламя клонится в трубу, работа выполнена качественно.

Какие варианты подходят?

Если вытяжка на кухне уже установлена или вы находились в процессе выбора прибора, не расстраивайтесь. Проветривать помещение можно и нужно, достаточно соблюдать простые советы по монтажу. Список рекомендаций, не нарушающих действующие правила:

Отказ от газовой плиты. Максимальная нагрузка на электрическую линию квартиру должна удовлетворять требования электроплиты. Достаточно поставить варочную поверхность и отключать вытяжку не придется. Правила распространяются исключительно на помещения с газовым оборудованием. Используйте угольные вытяжки. Они обладают специальным фильтром, который очищает воздух от неприятного запаха и не пропускает грязь. Монтаж ничем не отличается от обычного прибора, кроме ненадобности подключения к вентиляционной шахте.

Пример вытяжки без подключения к вентиляционному каналу. Она прогоняет воздух через фильтры.

Расширение вентиляционного канала. Большинство людей при ремонте используют накладку, которая подразумевает исключительно подключение вытяжки. Для обеспечения естественного притока воздуха можно расширить канал и использовать специальную решетку, которая гарантирует постоянный воздухообмен.

Вытяжка подключена через разделитель и не препятствует работе вентиляции.

Выведение воздуха в форточку. Вариант подойдет далеко не всем, поскольку вытяжное устройство может располагаться далеко от окон. Также это сказывается на дизайне помещения. При желании, можно сделать специальное отверстие в окне или заменить стекло на прочный пластик, чтобы вырезать в нем вентиляционную решетку. Подключение на улицу. С разрешения ответственных инстанций можно сделать отдельное отверстие в стене и вывести канал воздуховода на улицу. Процесс запрещено проводить самостоятельно, поскольку это может нарушить правила эксплуатации и пожарную безопасность здания. Следует обращаться за помощью к специалистам.

Это важно знать: Положена ли инвалиду 1 группы квартира

В заключение хочется отметить, что безопасность должна находиться на первом месте. Не следуйте примерам соседей, которые нарушают правила, а лучше сообщите об известных инцидентах в управляющую компанию. Несоблюдение норм кажется безобидным только до того момента, пока не произойдет непоправимое. Есть множество альтернатив для вентиляции кухни, которые не подвергают ничьи жизни риску. Перед установкой вытяжки, обязательно изучите нашу статью про монтаж кухонной вытяжки для плиты.

Вентиляция снип частный дом

Преимущественно в собственном доме хозяева предусматривают сложный набор помещений, требующих особого подхода. Поэтому наиболее полезными оказываются рекомендованные справочные документы. Они освещают не только принципы создания микроклимата, но и содержат кратности объемов воздухообменов для большинства помещений.

Вентиляция частного дома может быть простой и сложной. Нередко с применением энергоэффективных решений, таких как теплоутилизаторы. Или комплексное объединение с системами отопления

Особое внимание уделяется соответствие по шуму

Нужно помнить, что законодательные базы могут претерпевать корректировку. Поэтому перед работой над системами воздухоснабжения любых объектов целесообразно сверить действительность документов в справочно-правовой системе.

Нормативно-правовая база РФ

Монтаж вентиляционных систем обязателен вне зависимости от типа используемого отопительного оборудования (п.9.38 СНБ 4.03.01-98). Установка отопительного и вентиляционного оборудования производится под надзором представителей газовых служб.

Если при пусковых испытаниях будут выявлены недочеты системы вентиляции и технические несоответствия проектной документации, во вводе в эксплуатацию системы отопления будет отказано.

В задачи инспектора газовой службы входит визуальный осмотр оборудования, проверка функций безопасности, управления и произведение контрольных замеров окиси углерода. При необходимости собственник помещения может потребовать у инспектора предоставить сертификаты-разрешения на работу с анемометром или СРО

Вентиляция обеспечивает постоянный интенсивный приток свежего воздуха. Функционирование вытяжных систем регламентируется рядом нормативных актов.

Законодательные акты и ГОСТы

Нормативно-правовая база, касающаяся вентиляции и кондиционирования газового оборудовании, достаточно обширна. К этим НПА относятся:

• ФЗ №384;
• Постановление Правительства №1521 об обеспечении на обязательной основе соблюдения 384-ФЗ;
• Постановление Правительства №87;
• Постановление Правительства №410 о мерах безопасности по содержанию газового оборудования;
• СНиП (II-35-76, 2.04-05);
• СанПиН 2.2.4.548-96. 2.2.4;
• Стандарты и рекомендации АВОК в области вентиляции и т.д.

Но законодательные акты могут меняться, поэтому при монтаже вентиляционного оборудования для обустройства газовой котельной следует отслеживать их последние редакции в официальных источниках.

Все стандарты и нормативы, которые будут применяться при проверке вентиляционного оборудования, можно уточнить в газовой службе своего населенного пункта

Также все вентилируемые системы в помещениях с котельным оборудованием должны соответствовать следующим ГОСТам и СП:

• ГОСТ 30434-96;
• ГОСТ 30528-97;
• ГОСТ Р ЕН 12238-2012;
• ГОСТ Р ЕН 13779-2007 о кондиционировании и вентиляции в нежилых зданиях;
• ГОСТ 30494-2011о микроклимате в жилых и общественных постройках;
• СП 7.13130.2013 о требованиях при обеспечении противопожарной безопасности;
• ГОСТ 32548-2013 (межгосударственный стандарт);
• СП 60.13330.2012 (относится к СНиП 41-01-2003) и т.д.

На основании этих нормативных актов должна составляться проектная документация. Чтобы она не противоречила официальным требованиям и стандартам, необходимо на этапе разработки проекта провести тепловые расчеты и вычислить основные параметры вытяжной системы.

Сертификация вентиляционного оборудования

При покупке устройств вытяжки и поставки свежего воздуха следует проверить их документы. На вентиляционное оборудование, реализуемое на территории РФ, в обязательном порядке оформляется декларация соответствия.

Этот документ подтверждает то, что устройства соответствуют всем актуальным требованиям Таможенного Союза, изложенным в следующих технических регламентах:

• ТР ТС 004/2011 о применяемом низковольтном оборудовании и безопасности его эксплуатации;
• ТР ТС 020/2011об электромагнитной совместимости используемой аппаратуры;
• ТР ТС 010/2012 о безопасности машин и оборудования.

Это декларирование продукции является обязательным, но помимо него производитель или импортер вентиляционного оборудование может пройти официальную процедуру добровольной сертификации на соответствие стандартам ГОСТ. Наличие такого сертификата, полученного на добровольной основе, свидетельствует о высоком качестве продукции и надежности производителя.

Добровольный сертификат соответствия на воздуховоды можно запросить при покупке вентиляционного оборудования для газовой котельной. В нем указываются все технические характеристики продукции

Но добровольная сертификация требует дополнительных капиталовложений, поэтому на ней нередко экономят. В соответствие с ФЗ №313 и Постановлениями Правительства №982 и №148 обязательная сертификация вентиляционного оборудования упразднена.

Выводы и полезное видео по теме

О том, как совместить вентиляционную систему и вытяжку смотрите в следующем видеоролике:

Основные ошибки в монтаже естественной вентиляции:

Наиболее сложный этап в устройстве вентиляции – ее проектирование. Конструкция системы должна разрабатываться с учетом всех перечисленных норм и требований, определяемых газовыми службами. Это обеспечит безопасность для жизни человека и высокопроизводительную работу оборудования.
