На чем подвесить насос в колодце

Подключение насосной станции

Как говорилось выше, система проста: в скважину или колодец погружается труба (чаще полипропилен 32 мм, но бывает и 40 мм — зависит от производительности насоса). Она подается на вход станции, а с выхода подается в гребенку водопровода.

Сделать все так, чтобы можно было перекрывать ненужные ветки.
Предусмотреть возможность слива воды на зиму. Так как в системе обязательно присутствует обратный клапан, требуется сделать отвод немного выше.
На входе и выходе в насосную станцию поставить отсечные краны. Перекрыв их, можно будет снять оборудование на профилактику без особых трудностей.

Так как большинство компонентов системы неподвижны, то соединение всех элементов происходит при помощи американок с накидными гайками. Иначе собрать, а потом при необходимости разобрать, очень и очень сложно.

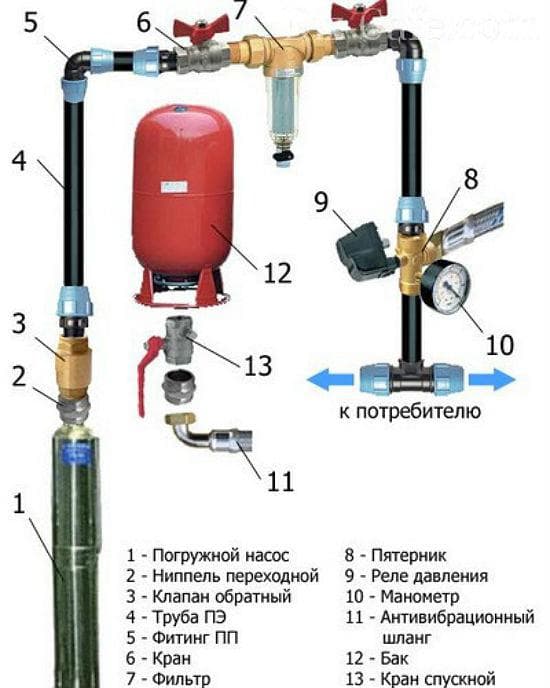

Подробная схема подключения насосной станции. Реализована система вытеснения воздуха из труб и оборудования

Одна из схем подключения насосной станции изображена на фото. Назначение большинства элементов понятно, за исключением кранов «отсечка 1» и «отсечка 2». Они используются при заполнении системы во время первого пуска. Вот как происходит процесс:

Кран «отсечка 2» и кран слива открыты, «отсечка 1» закрыт. При таком положении вентилей, заливая воду в соответствующий вход, заполняем нижнюю часть системы. Часть воздуха при этом выходит через кран слива.
Теперь закрываем «отсечка 2» и кран слива и на 5-7 секунд включаем насос. Через 5 секунд открываем «отсечка 1». Таким способом создается в системе повышенное давление, которое выдавливает воздух из системы (пару кранов должны быть открыты).
Второй цикл запуска: открыт кран «отсечка 2»,закрыт «отсечка 1» и кран слива. Снова включаем на непродолжительное время насос.
Через 5-7 секунд работы насоса открываем кран «отсечка 1». Система должна запуститься. Если воздуха осталось все еще много, можно повторить второй цикл запуска.

В рабочем состоянии «отсечка 2» и сливной кран закрыт, «отсечка 1» открыт.

В этой схеме больше внимания уделили очищению — на входе в дом стоит фильтр тонкой очистки

Интересна эта система продуманной системой очистки: на ветке, которая идет в дом, установлен фильтр для воды. В результате в кране имеем чистую воду без примесей.

Как сделать душ в бане своими руками, читайте тут.

Виды для водоснабжения дачного участка

Данные устройства можно разделить на:

погружные;
поверхностные.

Как использовать погружные насосы

Погружные насосы предназначен для эксплуатирования при частичном или полном погружении в воду. В зависимости от конструктивных особенностей данных агрегатов, погружение допустимо на уровень до 300 м под водой. Через отверстия, которые находятся в днище насоса, происходит процесс всасывания воды. Дно защищено от попадания различных твёрдых предметов сетчатым фильтром.

Схема установки погружного насоса в колодце

Работа прибора является автоматической, начинается при скоплении определённого объёма жидкости. Чтобы предупредить возможные неполадки, каждая модель должна быть снабжена качественной электроизоляцией. Одним из главных преимуществ данных насосов является их бесшумная работа.

Схема работы погружного насоса

По отличиям в конструкции, погружные насосы бывают таких типов:

Штанговые. Такие приборы оборудованы независимым двигателем, который устанавливается отдельно;
Бесштанговые. В таком насосе все элементы собраны одном корпусе и полностью погружаются под воду.

Схема установки погружного насоса

Благодаря особой продолговатой форме данного аппарата, возможна установка внутри обсадной трубы скважины, размеры которых, в большинстве случаев, достигают не более 200 мм. Технические характеристики погружных насосов сильно превышают характеристики других видов. Так, самые дешёвые модели погружных насосов могут выдавать напор в 30-40 метров, в то время как для поверхностных моделей это является очень неплохим результатом.

Монтаж поверхностных насосов

Монтаж поверхностных дренажных устройств происходит на поверхности земли. На дно резервуара опускается шланг, через который происходит откачка воды. Они оснащены входной трубой, через которую вода высасывается из резервуара, и выходной, что предназначена для вывода жидкости за его пределы. В случае попадания жидкости в двигатель насоса, неизбежны его поломки, поэтому откачка воды должна быть быстрее, чем поднятие её уровня в резервуаре.

Установка поверхностного насоса

Для автоматической работы, такие насосы оснащаются поплавковым механизмом. После поднятия воды до определённой отметки, начинается процесс её откачки. Одним из главных преимуществ поверхностных насосов является их мобильность. Оборудование без труда можно переместить в другое место.

Существует несколько разновидностей данных аппаратов:

центробежные;
вихревые;
винтовые.

Данные типы насосов способны выполнять большинство функций, и встречается чаще всего. Конструкция вихревых насосов является более сложной, из-за чего, их цена может быть немного выше.

Рытье траншеи

Установка насоса начинается с подготовительных работ. Отметим, что устройства, используемые исключительно для полива огорода, не нуждаются в подготовительных работах (речь идет о внешних аппаратах). Рытье траншеи осуществляется только в том случае, если вы планируете установить бесперебойную систему подачи воды в дом.

Монтаж насоса в колодец

Пошаговая инструкция выполнения подготовительных работ:

Установка погружного насоса в колодец

Прокопайте траншею от дома к скважине своими руками;
Проделайте в стене скважины небольшое отверстие для пластикового шланга;
Засыпьте траншею на 10 см песком, создав своего рода подушку для защитной гильзы;
Теперь вам придется установить защитную гильзу для шланга. Вставьте шланг в защитную линзу. Внимательно отмерьте длину шланга, он должен свободно достигать дна в колодце.

Как обустроить

Первое что требуется — определиться с местом устройства колодца.

Расстояние от колодца до ближайшей точки выброса нечистот (уличной уборной, компостной кучи), согласно СНиПа 30-02-97, должно составлять не менее 8-ми метров (чем больше — тем лучше). Если вы планируете в будущем установку септика, или он есть у ваших соседей, то до его «поля аэрации» (специальной площадки для слива переработанных стоков) расстояние должно быть не менее 15-ти метров.
Расстояние от шахты колодца до фундамента дома не регламентируется, но, учитывая нагрузки строения на грунт, должно быть не менее 4-х метров (многое зависти от типа грунта и типа фундамента, так что желательна консультация специалиста).
Чем ближе колодец будет к месту монтажа системы в доме, тем она будет дешевле и надёжнее.

Ограничив поле поиска исходя из вышеперечисленных условий, место под колодец в большинстве случаев определяют с помощью древнего, но надёжного, метода биолокации. Иногда пробивают разведывательную скважину малого диаметра.

Копка колодцев крайне опасное занятие, поэтому будет лучше, если вы доверите её специалистам.

Если вы решили рыть колодец сами, то для этого вам понадобиться оборудование:

лопаты,
ёмкости для вынимания грунта,
прочная верёвка,
лом,
требуется ещё приспособление (обычно ворот) для подъёма земли и лестница, а так же,
насос для откачки воды.

Чаще всего, колодец устраивают с помощью колодезных колец, поэтому рассмотрим именно такой вариант.

Разметив на земле круг диаметром на десять сантиметров больше кольца, вынимаем грунт на глубину 80-ти сантиметров и выравниваем дно по уровню. Размещаем по центру первое кольцо и проверяем его на горизонт. Именно от этого зависит в последующем вертикальность шахты.

По кругу выбираем землю внутри кольца, которое будет опускаться под собственным весом, затем по центру. Если грунт мягкий, то последовательность действий обратная: сначала вынимается середина, потом края.

По мере углубления, устанавливаем сверху следующее кольцо, герметизируем стык специальным раствором, скрепляем кольца при помощи скоб и продолжаем копать дальше. Доводим глубину шахты до тех пор, пока не появится вода и на сутки оставляем колодец, давая ему возможность наполнится. Затем фиксируем уровень воды и откачиваем её.

Если уровень недостаточен (обычно нормой считаются заполненными три-четыре кольца), то продолжаем опускать кольца, выходя на нужную глубину. Если уровень воды достаточен, то выбираем песок до торца нижнего кольца и заполняем дно слоем мытого щебня толщиной десять — пятнадцать сантиметров, затем укладываем сверху крупные камни на толщину двадцати — тридцати сантиметров.

Лучше всего для этой цели подходит кремний, базальт или гранит. Использовать известняк нельзя! Он портит качество воды.

После этого следует позаботиться о «гермовыводе» трубопровода из шахты.

Делаем подкоп на глубину минимум полутора метров (чем ниже будет «гермовывод», тем меньше вероятность замерзания трубопровода зимой) к наружной стенке колодца и пробиваем отверстие для будущей коммуникации. Устанавливать «домик» сверху следует уже после монтажа трубопровода, так же как и делать глиняный или бетонный гидрозамок по периметру колодца.

Правильное подключение

Монтаж погружного аппарата и установка поверхностного выполняются с подсоединенной напорной трубой. Несмотря на разницу в использовании, оба шланга, напорный и всасывающий, по своим параметрам должны соответствовать требованиям:

жесткости – перепады давления не должны влиять на форму трубы;
износостойкости – абразивные элементы в воде не должны повредить ее;
морозостойкости – не деформироваться при эксплуатации в период низких температур;
экологической безопасности – питьевой шланг должен быть изготовлен из материалов, не выделяющих токсичных веществ;
диапазону рабочей температуры от +1 °С до +40 °С.

Этим требованиям отвечают изделия из поливинилхлорида (металлопластик и полипропилен), показанные на рекламных фото. Шланги применяют для подъема воды и перемещения в дом или накопитель на даче, а фиксация их на патрубках насоса, тройника, адаптера осуществляется с помощью фитингов.

Выбор аппарата для колодца

Сколько лет индивидуальные застройщики занимаются обустройством домашних водопроводов, столько же длится спор о том, какой вид насосов для этого использовать: поверхностные или погружные.

В настоящей статье речь пойдёт о погружных, потому стоит вкратце отметить их основные достоинства:

Способны действовать на большой глубине, т. к., постоянно находясь под водой, сразу работают на выталкивание и подъём воды, в отличие от поверхностных насосных станций, имеющих ещё и участок всасывания, не превышающий 7~8 м.
Имеют эффективное водяное охлаждение, поэтому при равных с поверхностными размерах могут обеспечивать бόльшую мощность.
Не требуют предварительного заполнения системы водой перед началом эксплуатации или после зимней консервации.
Не нуждаются в специальных мерах консервации или дополнительного утепления на зиму.
Имеют низкий уровень шума.
По этим причинам не нуждаются в выделении дополнительного шумозащищённого и утеплённого помещения для установки.

Из недостатков погружных насосных аппаратов стоит отметить разве что необходимость подъёма на поверхность для профилактических и ремонтных работ.

Среди всех разновидностей погружных агрегатов можно выделить две основные:

Вибрационные

Принцип их действия основан на колебаниях в создаваемом мощным соленоидом переменном магнитном поле сердечника, приводящего в движение мембрану, создающую избыточное давление на выходе устройства. Дачникам давно известны такие их модели, как «Малыш», «Ручеёк» и др.

Среди основных недостатков таких устройств следует отметить:

Невысокая производительность.
Постоянная вибрация в колодце, способная со временем значительно уплотнить окружающий и донный грунт, существенно снизив поступление воды в колодец.

Центробежные

Благодаря хорошей производительности при компактных размерах, а также доступной цене они стали одними из самых востребованных и популярных на рынке насосного оборудования. В зависимости от конструкции лопаток подразделяются, в свою очередь, на:

турбинные с боковым либо осевым расположением лопаток;
роторные;
винтовые, имеющие шнековый механизм подъёма воды, известный ещё со времён Архимеда.

Помимо производительности центробежные устройства имеют и другие достоинства:

простота конструкции;
высокая надёжность;
экономичность.

Установка погружного насоса

Для установки насоса потребуется помощь хотя бы одного человека.

Подготовка траншеи

Выбирают участок, на котором можно проложить трубу максимально ровно без изгибов. Это выгодно:

меньший объем земляных работ;
давление воды будет выше;
уменьшается количество соединений и вероятность протечек.

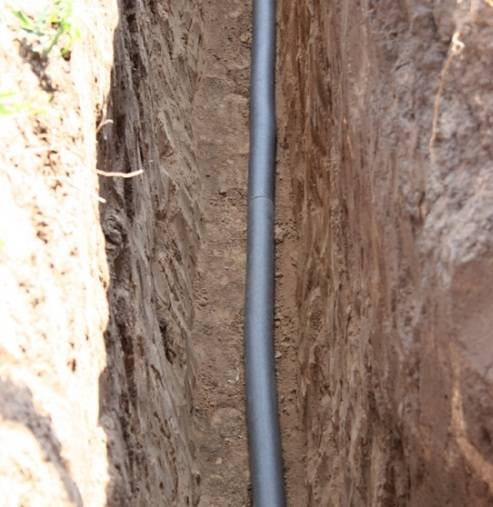

Траншею шириной до 0,5 м копают ниже уровня промерзания почвы. Удаляют со дна острые предметы, устраивают песчаную подушку толщиной до 20 см. Расстилают геотекстиль.

Как проложить водопровод

Вначале в бетонном кольце колодца перфоратором выполняют отверстие диаметром 15 см. В него вставляют гильзу длиной 50 см. Замазывают щели раствором, затем битумом (это можно сделать и позже, после прокладки водопровода).

Измеряют расстояние от точки ввода в дом до колодца. Соединяют трубы. Если используются гибкая сплошная труба, ее укладывают в траншею на сутки, чтобы выровнялась. Определяют, каким образом осуществить прокладку электрокабеля: его можно скрепить с водопроводом или расположить отдельно в защитном корпусе из пластиковой трубы.

Водопровод оборачивают теплоизоляцией и вводят в другую трубу большего диаметра. Получившийся «сэндвич» защищает трубу от мороза и механических повреждений.

Конец трубы вводят в гильзу не меньше чем на 25 см, затем закрепляют тройник. К одному выходу подсоединяют кран для аварийного сброса воды, второй ведет к помпе. От этого места измеряют расстояние до насоса и отрезают трубу соответствующей длины.

Монтаж помпы

Начинают с установки обратного клапана, если он отсутствует. В него заворачивают муфту, к ней присоединяют шланг или трубу. Герметизируют паклей и сантехпастой. Электрический кабель прикрепляют к трубе изолентой через 0,5 м или хомутами из пластика. Кабель при этом должен немного провисать.

В проушину на помпе продевают трос и закрепляют его. Используют только оцинкованный или капроновый трос — стальной быстро заржавеет. Второй конец троса будет крепиться на раме. Ее делают своими руками из стальных уголков с полочками 5 см. В одном уголке сверлят отверстие, в которое протягивают трос.

Как опустить насос

Готовую конструкцию опускают в колодец медленно, придерживая за трос, но не за кабель или трубу. Когда помпа достигнет необходимой глубины, второй конец троса закрепляют на каркасе. Трос натягивают так, чтобы нагрузка приходилась на него, а не на трубу.

Следят, чтобы насос не касался стенок. Если по какой-то причине это не удается, придется спускаться в колодец, чтобы исправить положение. Для спуска используют длинную лестницу, которая с помощью деревянного бруска фиксируется за верх кольца. При отсутствии необходимых инструментов человека спускают с помощью ворота, который смонтирован на колодце. И в том и в другом случае необходимы страховочный пояс и трос, лучше использоваться для этого канат или надежный ремень. Минимум 2 человека придерживают его сверху.

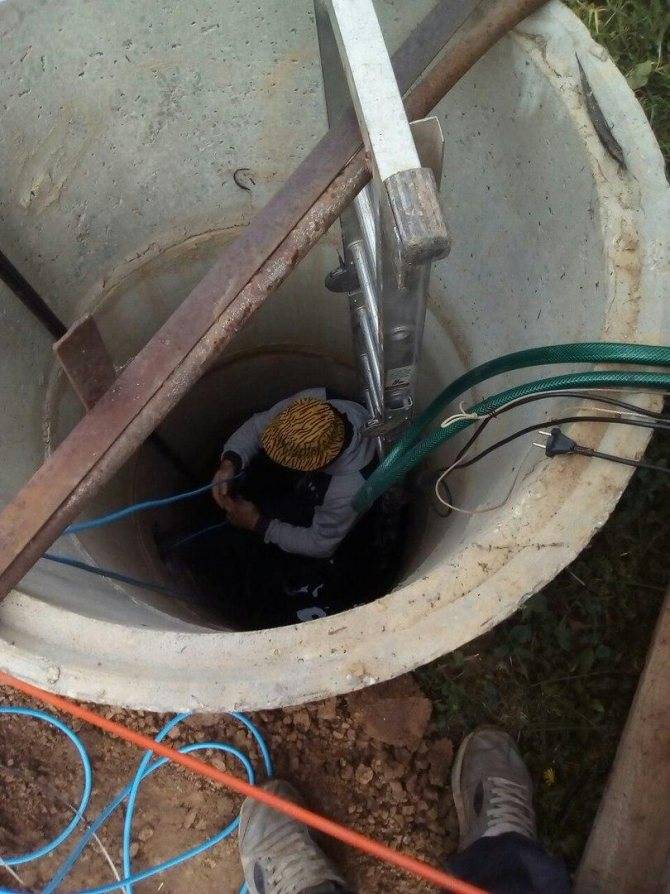

Трубу от насоса соединяют с тройником. Для этого спускаются в колодец и фиксируют трубу, не забывая о герметизации. Если использовать гибкую пластиковую трубу, эти работы можно провести наверху, не спускаясь в колодец, тройник в этом случае не нужен. Подключают водопровод к потребителям, заворачивают его в геотекстиль, засыпают вначале песком, затем землей.

Дополнительные устройства

Водопроводная система должна работать автоматически. Человек только настраивает и включает аппаратуру, дальнейшие процессы не требуют его участия. Автоматизацию обеспечивают реле давления и гидроаккумулирующий бак (гидроаккумулятор) — емкость, которая поддерживает давление воды и служит резервуаром для нее. Насос включается только тогда, когда в баке недостаточно воды: при падении давления срабатывает реле, подается напряжение на помпу и резервуар наполняется. Отключение тоже автоматическое.

От объема гидроаккумулятора зависит удобство использования водопровода. Продаются баки, запаса воды в которых хватит на много часов при отсутствии электричества.

Устройства устанавливают в помещении. Реле располагают на гидроаккумуляторе вверху, чтобы на него не попадал конденсат, который собирается на стенках бака. Подвод кабеля осуществляется в гофрированном шланге. Электрическая схема предусматривает подключение реле и насоса через защиту: автомат 6А и УЗО 10 мА.

Детальный взгляд на проблему

Погружной насос всегда находится в толще воды, поэтому шансов перемёрзнуть у него гораздо меньше. К примеру, если колодец сверху снабжён утеплённой крышкой, а расстояние до поверхности воды в нём составляет более 2-х метров, то максимальная толщина льда в нём будет не более 20-30см. И это при условии, что колодцем никто не будет пользоваться всю зиму, разбивая лёд: допустим, он расположен на дачном участке.

Соответственно, опасность перемерзания самой технике, погружённой в толщу воды практически не угрожает. Другое дело – подающий шланг. Если шланг снабжён обратным клапаном, не дающим воде скатываться обратно в колодец, то замёрзнув, лёд способен разорвать его. Поэтому на зиму водоподающую систему следует освободить от воды, если вы не намерены в это время года пользоваться колодцем. Но если вы живёте на загородном участке круглый год, то необходимо позаботиться о теплоизоляции труб и шлангов.

Установленные на поверхности насосные системы следует также тщательно утеплить, если вы собираетесь использовать их зимой. Вариантов их установки бывает несколько:

Внутри колодезной шахты, на специальной полочке.
В утеплённой будке рядом с колодцем.
В цоколе или подвале жилого дома.

Во всех перечисленных случаях следует тщательно утеплить водопроводные магистрали, ведущие от источника воды в дом. Расположенные снаружи насосные системы также хорошенько утепляются, для этих целей можно использовать электрические самогреющие кабели. При условии достаточной утеплённости, насосные системы могут запросто использоваться круглогодично.

Установка в колодец

Монтаж погружного насоса в колодец — процедура не самая сложная, как показывает, например, следующее видео:

Поэтапная инструкция:

Земляные работы

Начать монтаж зимнего водопровода следует с подготовки траншеи для его прокладки от колодца к дому. Дно траншеи необходимо тщательно выровнять, освободив от острых торчащих камней, и отсыпать песчаной подушкой толщиной не менее 10 см.

Подготовка ввода трубы в колодец

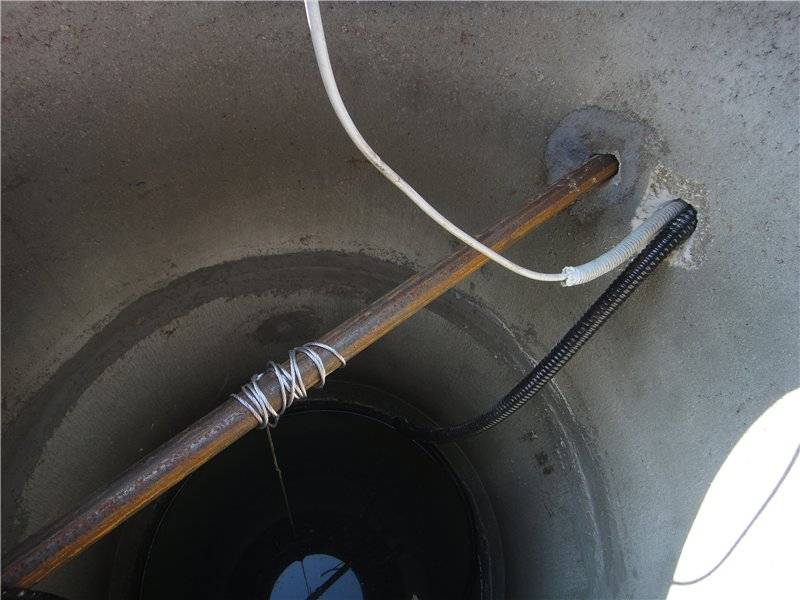

В бетонном кольце нужно подготовить аккуратное отверстие. Взяв кусок трубы, небольшой длины, на одном её конце укрепить отвод‑уголок, который будет соединяться гибким шлангом с выходным патрубком насоса. На другом конце — укрепить соединительную муфту для основной трубы. Выполнив ввод этой заготовки в колодец, её следует надёжно закрепить, а отверстие тщательно герметизировать, исключив проникание через него в грунтовых вод.

Прокладка водопровода

Подобным же образом следует подготовить ввод трубопровода внутрь дома. Затем, отрезав трубу требуемой длины уложить её в подготовленной траншее, соединив с муфтами на вводе в колодец и в дом. Электрический питающий кабель во избежание повреждения следует проложить в пластиковой трубе.

Монтаж

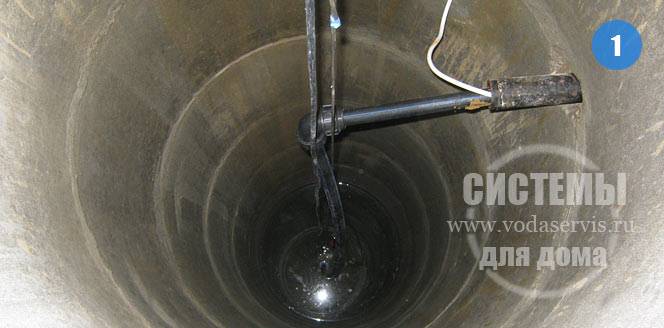

Соединение устройства с трубопроводом внутри колодца лучше выполнить гибким шлангом, чтобы легче было поднимать его на поверхность для ремонтно‑профилактических работ. Если на выходном патрубке не предусмотрен обратный клапан, его нужно приобрести и установить отдельно.

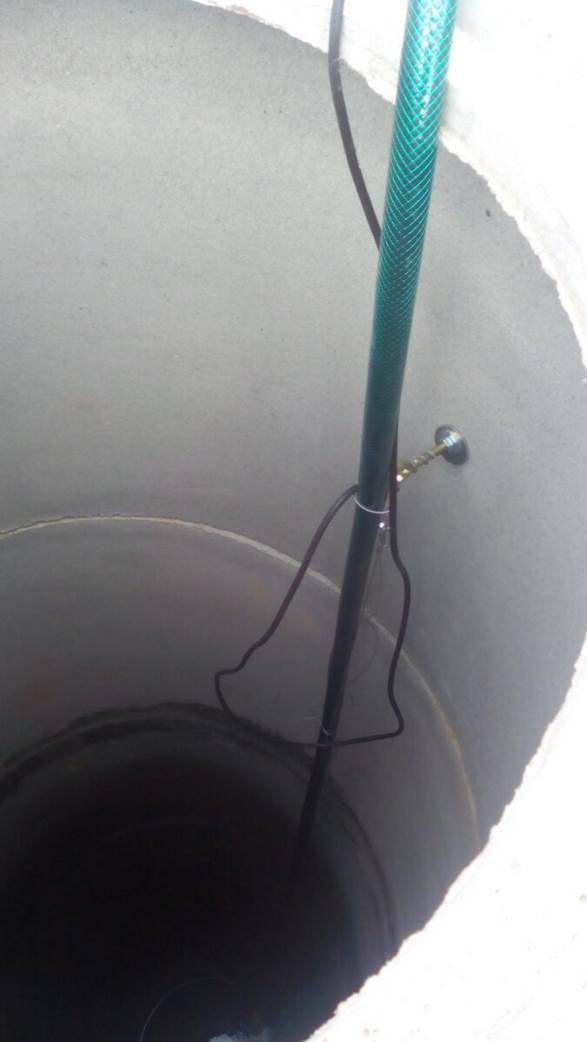

Для подвески аппарата в колодце необходимо прочно закрепить на его верхнем кольце кусок металлического профиля, к которому будет привязан удерживающий трос.

Насос не должен располагаться на самом дне, а не менее, чем в 1 м от него. Для подъёма его на поверхность можно предусмотреть ворот, лебёдку либо другой механизм.

Электрокабель на подвесе устройства не должен быть натянут, имея небольшую слабину.

Ни в коем случае нельзя подвешивать агрегат ни за электрокабель, ни за водяной отводящий шланг.

Подключение гидроаккумулятора и автоматики

Завершив все наружные работы в траншее и колодце, можно выполнить подключение трубы к гидроаккумулятору на входе домашнего водопровода.

Соединение следует выполнить через запорный вентиль. Также неплохо смонтировать в системе реле «сухого хода», защищающее устройство от повреждения при отсутствии воды в колодце.

На входе домашнего водопровода также стоит установить фильтры грубой и тонкой очистки воды от железа.

Подробнее о том, как подключить погружной насос к гидроаккумулятору смотрите видео:

https://youtube.com/watch?v=gKOnfoGzKVU

Пуск станции в эксплуатацию и тестирование

Первый пуск после монтажа или восстановление работоспособности системы после длительного «сухого» прост, хотя и требует определенных манипуляций. Цель ее — заполнить систему водой до первого включения в сеть.

Это несложная процедура, не требующая особенных навыков. На насосе есть пробка, которую следует отвернуть

В отверстие вставляют простую воронку, через которую и заполняют систему — важно залить питающую трубу и насос с гидроаккумулятором. На этом этапе требуется немного терпения — важно не оставить пузырьков воздуха. Заливают воду до горловины пробки, которую потом снова закручивают

Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова

Заливают воду до горловины пробки, которую потом снова закручивают. Потом простым автомобильным манометром проверяют давление воздуха в гидроаккумуляторе. Система к пуску готова.

Чтобы было понятнее как проводить тестирование насосной станции, мы подготовили для вас 2 галереи.

Часть 1:

Часть 2:

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до восьми метров

Монтируют устройство следующим образом:

Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
Шланг подходящей длины соединяют с всасывающим патрубком насоса.
К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме обратного клапана и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Как подвесить и закрепить своими руками

Чтобы в период эксплуатации аппарат не оказался на дне, необходимо надежно закрепить его со шлангом на стене шахты на металлической конструкции.

Из стального уголка, с помощью сварочного агрегата, изготавливается рама квадратной формы с кронштейнами по углам для фиксации к стенке.
По диагоналям квадрата ввариваются два швеллера, и в месте их пересечения делается отверстие.
Рама с помощью кронштейнов жестко фиксируется сверху обсадной трубы шахты.
В отверстие в швеллере пропускается стальной трос, на его конце обжимается петля, чтобы он держался на конструкции.
К страховочному тросу подвешивается помпа и с его помощью извлекается из колодца.

Преимущества ПНД труб перед стальными аналогами

Трубы, которые соединяют погружное оборудование с поверхностным центробежным насосом, заслуживают особого внимания.

Выбирая материал для этого участка, нужно учитывать следующее:

Трубы должны быть удобными для перевозки.
Их монтаж не должен представлять особой сложности.
Нужно выбирать материал прочный и устойчивый к истиранию.
Изделия должны быть эластичными и не терять функциональные характеристики при деформации.
Отсутствие в составе материала токсичных веществ и безопасность при транспортировке чистой воды – главное условие.

Все перечисленные критерии можно обнаружить при изучении характеристик труб из полиэтилена низкого давления. Кроме того они не подвержены коррозии, как стальные водопроводные трубы. В среднем эксплуатационный период ПНД труб составляет около полувека.

Решив приобрести для подачи воды из скважины трубы из полиэтилена низкого давления, следует отдавать предпочтение качественным изделиям с соответствующей маркировкой. На трубах должно быть обозначение сорта изделия, внешнего диаметра, толщины стенки, номинального и максимального давления.

Трубы, которые планируется использовать для прокладки водопровода от источника воды, должны иметь надпись «питьевая». Для использования на дачном участке подойдут трубы диаметром 32 мм и толщиной стенок 2,4 мм. Трубы для перекачки воды имеют синюю полосу (в качестве информации можно сказать, что трубы для транспортировки газа имеют желтую полосу).

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее:

Рабочая точка агрегата Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды

Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров. Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной

Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов:

Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев. Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа. Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой. Делятся данные устройства на: — центробежные без эжектора, — самовсасывающие с эжектором.
Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.

Этапы монтажа

После подготовки материалов и инструментов приступают к установке насосного оборудования. Работа выполняется поэтапно.

Прокладка трубопровода

Выбирается наименьшее расстояние от дома до скважины. Учитывается количество изгибов на трассе.
Копается траншея глубиной до 1.5 м, шириной 0,5 м. На дно насыпается слой песка в 20 см. Трубы соединяются фитингами в общую магистраль, сверху надевается теплоизоляционный кожух.
В бетонном кольце шахты колодца делают отверстие и вставляют гильзу. Щели вокруг нее герметизируют цементным раствором и битумом. Через гильзу трубопровод будет соединяться с насосом. На конце трубы устанавливается тройник. Один из выходов отводится под кран.

Подготовка насоса к погружению

Подготовка агрегата выполняется на поверхности. Измеряется расстояние от точки подключения трубопровода до выходного отверстия насоса. Отрезается труба или гибкий шланг нужной длины. Сразу за агрегатом должен располагаться обратный клапан, если его нет в конструкции, деталь устанавливается монтажником. На ровном участке укладывают насос, около выходного патрубка размещают конец трубы. Для их соединения потребуется муфта. Соединение герметизируют фум лентой.

Электрический кабель расправляют и укладывают вдоль трубы. Для закрепления конструкции рекомендуются пластиковые хомуты. Их надевают через каждые 50 см. Провод не должен быть натянут, желательно небольшое провисание. Силовой кабель к щитку подводится по готовой канаве водопроводной магистрали. Чтобы защитить провод от механических повреждений, его помещают в пластиковую трубу.

На корпусе агрегата имеется проушина для закрепления страховочного троса. Нельзя для подвешивания использовать силовой провод. Погружной насос готов к опусканию в шахту.

Погружение агрегата в колодец

Чтобы правильно установить насос в колодец для подачи воды в доме, потребуется крепкая сварная рама из металлических уголков со швеллером посередине. Она изготавливается по размерам оголовка. Конструкция крепится на верхнем кольце шахты. Трос оборудования закрепляется на раме

Спуск насоса осуществляется осторожно, без раскачивания. В зависимости от веса изделия можно выполнить работу вдвоем или воспользоваться лебедкой

Осталось соединить агрегат с трубопроводом. Для этого приходится спускаться в колодец по лестнице. Рабочий обязательно страхуется веревкой.

Автоматика

Автоматика обеспечит постоянное давление в трубах, позволит избежать перегрева оборудования

Подключение агрегата напрямую к электрической сети происходит в случае редкого использования. При постоянной эксплуатации оборудования необходима установка автоматики. Простейший вариант — гидравлический аккумулятор с реле давления.

Автоматика второго поколения не требует включения в систему бака. Она реагирует на давление в трубах.

Приборы третьего поколения контролируют скорость вращения двигателя насоса. Электронные блоки обеспечивают стабильное давление в водопроводной сети.
