Организация отопления от газовых баллонов
Чтобы сделать газовое отопление на баллонах, нужно выбрать подходящий котел, поскольку не каждое оборудование способно использовать в качестве источника тепла сжиженный газ. Для этого требуется специальная горелка, рассчитанная на работу от баллона. Рекомендуется выбирать устройство мощностью 10-20 кВт, в зависимости от площади отапливаемых помещений.
Подключение газового котла к баллону выполняется с помощью специального редуктора. Расход составляет примерно 1,8-2 м³ в час, в случае обычного редуктора – 0,8 м³/час.
Можно использовать и горелку, предназначенную для работы от магистрального трубопровода, но в этом случае приходится регулировать клапан для пропорциональной подачи газа, поскольку в магистрали давление ниже. Кроме того, в таких устройствах отверстие в клапане больше. Каждая горелка, рассчитанная на отопление газом из баллонов, регулируется по-своему. Подробное описание можно найти в инструкции к этому оборудованию. В целях экономии можно использовать и старые котлы, но в них необходимо заменить жиклер на другое изделие, у которого более мелкое отверстие.
При покупке горелки нужно учитывать, что в некоторых магазинах пытаются продать более дорогие устройства, аргументируя это тем, что выбранное изделие не будет работать от сжиженного газа. В этом случае нужно посмотреть инструкцию к выбранному прибору.
Заправка баллонов углекислым газом
Для того чтобы заправить резервуар газом, может быть использовано несколько методов. Первый метод — это перелив вещества из одного баллона в другой. Для того чтобы осуществить данный процесс, необходимо использовать специализированное оборудование, а также переходники. Наиболее важным моментом при заправке является взвешивание емкости, так как это единственный способ, который позволит определить, сколько вещества оказалось внутри после заправки.
Возможно использование специализированных установок для нагнетания газа с помощью компрессора, чтобы заправить баллон с углекислым газом. Этот метод считается более актуальным, так как он обеспечивает более точную заправку баллона газом, а также минимизирует потери вещества при осуществлении этой операции. Для того чтобы понять насколько заправлен баллон, необходимо также использовать взвешивание тары.
Стоит отметить, что для осуществления процесса заправки, необходимо перевернуть емкость, которая является донором, вниз вентилем так, чтобы он оказался как можно ближе к полу. После этого к нему прикручивается шланг высокого давления, который и будет являться проводником вещества от одного резервуара к другому.
Одним из наиболее популярных защитных газов, используемых в процессе сварки, является СО2. Обычно, сварщики еще до начала работ стараются узнать, на сколько хватает баллона углекислоты
и от каких показателей зависит ее потребление. Некоторые справочные материалы и реальный опыт позволяют с необходимой точностью определить данный параметр.
Подходящие для заправки газом баллоны
Использование газа в быту неслучайно, поскольку по себестоимости это дешевле, чем электричество, а порою и проще технически.
Помимо применения для приготовления пищи, обогрева жилья и т.д. голубое топливо потребляется в разнообразных сферах деятельности.
Виды сосудов для хранения и потребления
Широкий диапазон использования заставил разработать для каждой из сфер свою тару для хранения и эксплуатации газообразного горючего. Существуют различные модификации баллонов различных объемов, которые служат поставщиками газа в туристических походах, на отдыхе и много где еще.
Газовые баллоны – почти обязательный атрибут частных домов, не подключенных к централизованному газоснабжению. По мере расхода голубого горючего запас его пополняется. При нормальном тех.состоянии заправку производят в те же технологические сосуды
Для туризма и отдыха нет смысла брать с собою баллон большого объема (ну, если не планируется длительный отдых), а небольшого объема может не хватить или он быстро закончится. Баллоны – это не спички, с запасом не возьмешь, лишний вес тащить бессмысленно, да и опасность перемещения сосудов с голубым топливом никто не отменял.
Есть две основные угрозы. Последствия у обеих опасностей одинаковы. Поскольку баллон является сосудом под высоким давлением, а само давление вызвано большим количеством газа, способного при нагреве расширяться внутри баллона, то соответственно он является взрывоопасным.
Если в туристический поход с собою тащить несколько баллонов с газом приходится по необходимости, то в домашних условиях (будь то индивидуальный дом, дача и т.д.), наличие запасных резервуаров с газом для обслуживания кухни, бани, котельной вполне понятно и объяснимо.
Сжиженным баллонным газом пользуются туристы и любители путешествий с остановками в кемпингах. Он нужен для заправки паяльного газового оборудования
Отметим, что газ, который транспортируется по газопроводу непосредственно к потребителю, – это смесь с преобладанием метана. А вот заправку газовых баллонов производят смесью пропана с бутаном, взятых в различных пропорциях.
Как магистральный, так и сжиженный баллонный газ не имеет ни цвета, ни запаха. Для того чтобы можно было безошибочно определить утечку обе смеси одорируют, т.е. обогащают болотным газом, метаном, обладающим характерным неприятным ароматом.
С учетом разницы в потреблении и эксплуатационной специфике газового оборудования промышленность предлагает широкий выбор баллонов, различающихся по емкости и размерам
Если обратиться к поисковым системам интернета, то можно выяснить, что баллонов для транспортировки, использования в быту, для проведения работ и хранения газа – огромное множество. Существенно отличаются не только объемы баллонов, но и техническое исполнение при производстве, срок эксплуатации и даже расчетное рабочее давление баллонов.

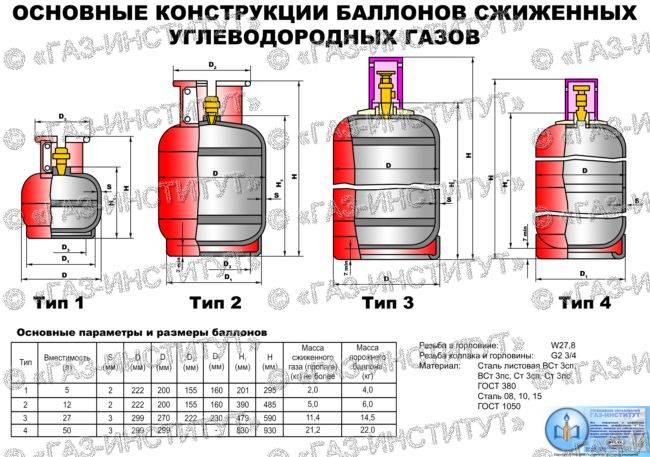

Технические особенности производства баллонов
Как простому обывателю не ошибиться при подборе необходимого типа баллона и сопутствующего эксплуатационного оборудования? Давайте рассмотрим данные вопросы более подробно и обратимся к основным источникам информации, которые могут в этом помочь – ГОСТы.
Именно в ГОСТах оговорены все технические нюансы, которые предъявляются к производителям баллонов в зависимости от сферы применения и характеристик горючего. Большая часть нормативных документов относится к производству промышленных емкостей высокого давления, поскольку на производствах применяют далеко не один и не два вида газа.
По этой причине газовые баллоны должны быть окрашены в свой «собственный» цвет, т.е. в цвет, который соответствует газу, который хранится в данном баллоне. Кроме цветовой окраски баллон должен иметь соответствующую надпись, это можно посмотреть на картинке ниже
Окраска газовых баллонов зависит от того, каким видом газа его допускается заполнять. Для пополнения запаса сжиженного газа подходят только ярко-красные резервуары
По правилам, регламентированным государственными стандартами, бытовые баллоны должны быть окрашены в красный цвет и иметь надпись «ПРОПАН» или «ПРОПАН-БУТАН» белого цвета. Это обязательное требование к резервуарам содержащим сжиженный горючий газ.
Основной нормативный документ, который оговаривает условия производства баллонов для бытового (не исключая и производственного) пользования – это ГОСТ 15860-84, который носит название «Баллоны стальные сварные для сжиженных углеводородных газов на давление до 1,6 МПа. Технические условия».
Эксплуатация с соблюдением безопасности
Запрещается использовать в качестве средства нагрева отопительных баллонов тены, электронагреватели, греющие кабели, тому подобное.
Резервуары с запасом топлива можно хранить только внутри отдельных шкафов, верхнюю часть которых просверливают для формирования вентиляции. Рекомендуется утеплить сооружение изнутри по бокам, снизу пенопластом, не закрывая вентиляционные отверстия. Не допускается утепление самих баллонов, разогрев извне, даже если они частично покрылись инеем.
Обмерзшие баллоны
Важно соблюдать правила заправки резервуаров, чтобы не произошел взрыв оборудования уже дома. Сразу после сборки отопительного узла требуется провести проверку на наличие утечек
Сразу после сборки отопительного узла требуется провести проверку на наличие утечек.
Газопроводные трубы должны иметь стенки, толщиной 2 мм или более, а в местах проведения сквозь стену перед протягиваением трубопровода размещают особый футляр с мягким наполнением или отрезок трубы чуть большего диаметра. В последнем случае пустоты заполняют строительной пеной.
Сколько газа в баллонах?
Прежде чем мы перейдем к расчетам расхода газа, нужно понять, а сколько топлива вообще содержится в баллоне.
Для этого воспользуемся физической формулой:
где V – объем, p – плотность вещества, m – его масса.
Согласно, ГОСТ 15860-84 плотность чистого пропана при 0°С составляет 0,528. Для вашего удобства мы подготовили таблицу плотности пропан-бутановой смеси при разных температурах.
| Температура / Плотность | −25 | −20 | −15 | −10 | −5 | 5 | 10 | 15 | 20 | 25 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100/0 | 0,559 | 0,553 | 0,548 | 0,542 | 0,535 | 0,528 | 0,521 | 0,514 | 0,507 | 0,499 | 0,49 |
| 90/10 | 0,565 | 0,559 | 0,554 | 0,548 | 0,542 | 0,535 | 0,528 | 0,521 | 0,514 | 0,506 | 0,498 |
| 80/20 | 0,571 | 0,565 | 0,561 | 0,555 | 0,548 | 0,541 | 0,535 | 0,528 | 0,521 | 0,514 | 0,505 |
| 70/30 | 0,577 | 0,572 | 0,567 | 0,561 | 0,555 | 0,548 | 0,542 | 0,535 | 0,529 | 0,521 | 0,513 |
| 60/40 | 0,583 | 0,577 | 0,572 | 0,567 | 0,561 | 0,555 | 0,549 | 0,542 | 0,536 | 0,529 | 0,521 |
| 50/50 | 0,589 | 0,584 | 0,579 | 0,574 | 0,568 | 0,564 | 0,556 | 0,549 | 0,543 | 0,536 | 0,529 |
| 40/60 | 0,595 | 0,59 | 0,586 | 0,579 | 0,575 | 0,568 | 0,562 | 0,555 | 0,55 | 0,543 | 0,536 |
| 30/70 | 0,601 | 0,596 | 0,592 | 0,586 | 0,581 | 0,575 | 0,569 | 0,562 | 0,557 | 0,551 | 0,544 |
| 20/80 | 0,607 | 0,603 | 0,598 | 0,592 | 0,588 | 0,582 | 0,576 | 0,569 | 0,565 | 0,558 | 0,552 |
| 33147 | 0,613 | 0,609 | 0,605 | 0,599 | 0,594 | 0,588 | 0,583 | 0,576 | 0,572 | 0,566 | 0,559 |
| 0/100 | 0,619 | 0,615 | 0,611 | 0,605 | 0,601 | 0,595 | 0,59 | 0,583 | 0,579 | 0,573 | 0,567 |
Стоит также помнить, что баллон не заправляют полностью (максимум на 80%), чтобы при повышении температуры его не разорвало.

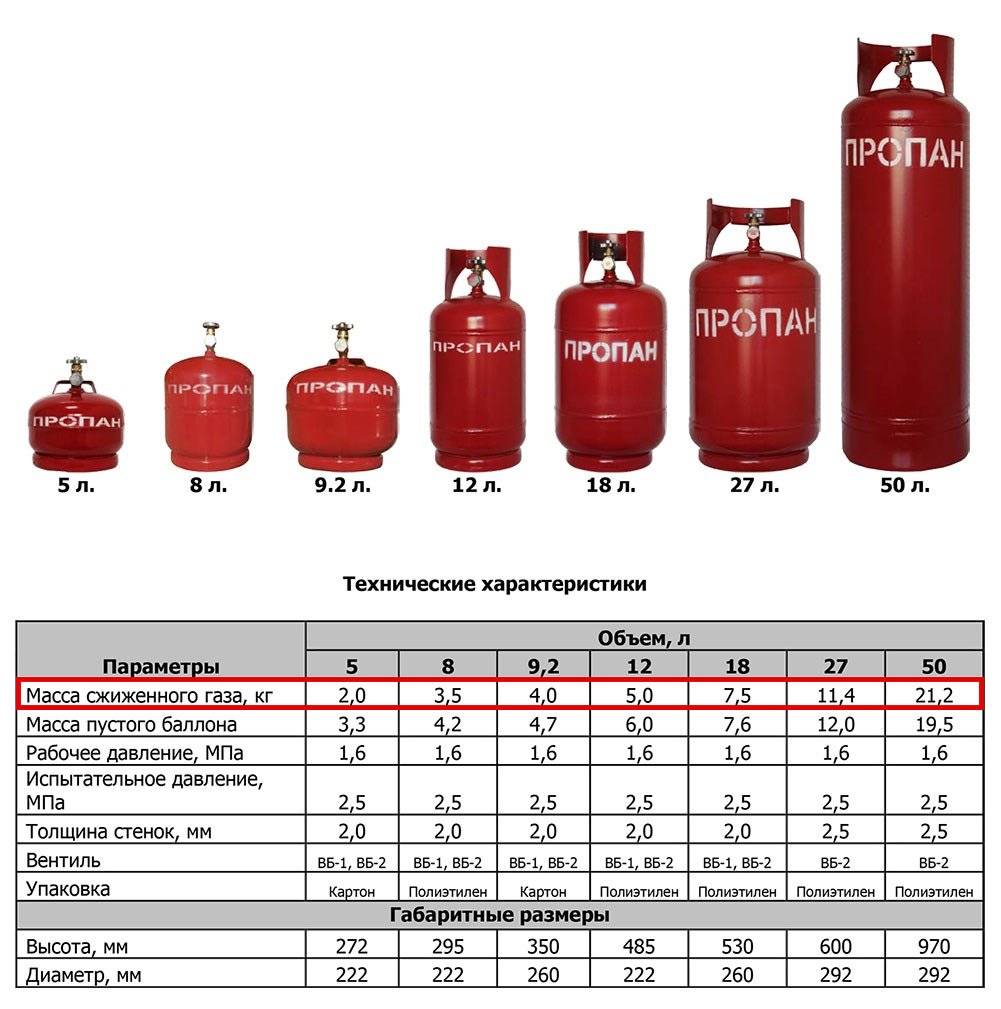

Таким образом, в баллоне содержится примерно следующее количество газа:
- 50 литров: 21,12 кг
- 27 литров: 11,4 кг
- 12 литров: 5,06 кг
- 5 литров: 2,11 кг
Особенности использования
В разных помещениях есть свои правила эксплуатации газовых баллонов.
В квартире
Установка газового котла разрешается только при выполнении следующих условий:
- получение ряда одобрений на этот процесс от специализированных служб;
- покупка необходимого оборудования;
- подготовка квартиры;
- изменение отопительной системы — её отсоединение от централизованных коммуникаций;
- установка дымохода и вентиляции.
При этом само помещение должно отвечать требованиям:
- площадь не менее 4 кв. м;
- наличие хорошего естественного освещения, форточки;
- высота потолков не менее 2,5 м;
- входная дверь с шириной не менее 0,8 м;
- трубопровод с холодной водой;
- ровные стены.
Газовые баллоны разрешается размещать в квартире, но не более одного. При этом само здание не должно превышать 2-х этажей. Такие ёмкости фиксируют в 50 см от газовой плиты и 100 см от отопительных приборов. Предельная температура помещения, в котором проводится процесс установки — не выше 45 °C.
Внимание! Самостоятельно проводить процесс установки газовой отопительной системы категорически запрещено, этим занимаются работники специальных служб
В частном доме
Наряду с установкой газоотопительной системы, в отдельных комнатах производится фиксация конвекторов — устройств, позволяющих за несколько минут прогреть помещение.
В качестве хранилища баллонов используется газгольдер. Его объём определяется в ходе подсчётов уровня потребления СУГ
При этом важно учитывать и камин, и водогрейный котёл, и газовую плиту. Чем выше этот показатель, тем больше объём выбираемой ёмкости
В гараже
Данное сооружение считается пожароопасным, поэтому газовый котёл обязательно должен быть вынесен в отдельное помещение площадью не менее 4 кв. м. со стенами из негорючих материалов.
Газовые баллоны располагают в специальном металлическом шкафу, на безопасном расстоянии от воспламеняющихся предметов, выше отметки пола. Это позволит быстро заметить и предотвратить утечку газа.
Виды продуктов
Всего существует несколько видов таких предметов для горелок:
Резьбовой тип представляет собой своеобразный небольшой сменный картридж, который присоединяется к устройству путем прикручивания или же через шланг. Такие вещи бывают различных объемов. Как правило, их объем варьируется от 110 до 500 миллилитров.
Этот тип лучше всего подходит для использования в домашних условиях. Довольно часто такие изделия идут в комплекте с горелкой. Он характеризуется более тонкими стенками, что создает определенные проблемы при его установке. Как правило, емкость такой вещи 220 миллилитров.
Предметы такого типа выпускают фирмы Campingaz и Coleman и, как правило, подходят они и для устройств этих же фирм. Главная их особенность заключается в системе подключения Easy Clic. Считается, что такая система подключения самая надежная. Объем таких предметов колеблется от 190 до 500 миллилитров.
Это наиболее дешевый вид. Преимущественно используются на природе. Главная его особенность заключается в том, что его нельзя отсоединить до окончания газа. Такие предметы идеально подходят для устройств фирм Campingaz и Coleman. Объем такого изделия находиться в пределах от 190-320 миллилитров.
Походная утилизация пустых газовых баллонов
Баллоны с газом можно успешно перезаправлять. Но это отдельная тема… В некотором роде даже опасная. Актуально для ПВД.
В длительном походе неразумно нести с собой пустой баллон с газом, т.к. он занимает ценный объём рюкзака. Лучше этот объём занять найденными самоцветами. Но и мусорить на природе нельзя. Как поступить? Уменьшить занимаемое место!
- Проверьте, действительно ли баллон пуст. Потрясите его. Не должно слышаться звука жидкости.
- Стравите остатки газа, нажав острым предметом на клапан.
- Положите баллон на твёрдую поверхность (камень).
- Возьмите большой камень, максимально большой, который сможете поднять выше головы.
- С размаху бросьте камень на баллон. При необходимости – повторить. Не бойтесь, в пустом баллоне нечему взрываться. Берегите ноги!
- Если всё сделано правильно – в результате получится тонкий металлический блин, который тащим с собой до ближайшей
свалкимусорки.
Нашли полезную информацию? Отблагодарите авторов сайта любой суммой!
Сколько газа можно закачать в 50-литровую емкость
В пропановом баллоне на 50 литров помещается не более 42,5 литров сжиженного газа. Дело в том, что по нормам безопасности в емкость можно закачать не более 85 процентов от общего внутреннего объема (50х85%=42,5). Нарушать это правило нельзя ни заправщикам, ни владельцам емкостей! Кроме того, техника безопасности запрещает расходовать сжиженное топливо до конца. Поэтому остаточное давление в баллоне с пропаном не может быть менее 0,1 МПа, и фактически в распоряжении владельца емкости оказывается от 40 до 42 литров пропана. Ну а если перевести это в килограммы, то получается, что в баллон можно закачать 20-21 кг газа (1 л пропана = 0,5 кг).
В единицах измерения энергии – ваттах – баллон пропана вмещает 966 МДж (1 кг пропана = 46 МДж) или 268 кВт*ч. Если используется пропанобутановая смесь с более высокой теплотворной способностью, то в один баллон войдет до 273 кВт*ч. Много это или мало – зависит от аппетитов потребителя. Если вы подключаете баллон к котлу, то одной емкости вам хватит на 2-3 дня (при сильных морозах и площади дома от 50 квадратов). Для стандартной газовой плитки мощностью 3 кВт такого источника энергии хватит почти на 90 часов непрерывной работы конфорок на полной мощности. Или на 60 приготовлений обедов (при условии, что на первое и второе блюдо уйдет 1,5 часа работы конфорки).
А вот для плиты и газовой колонки одного баллона будет мало. Ведь даже маломощный проточный водонагреватель потребляет не менее 15 кВт*ч, следовательно, запаса энергии в емкости хватит только на 17-18 часов непрерывной работы. А если учесть, что средняя продолжительность принятия душа равняется 15-20 минутам, то семья из четырех человек истощит 40-литровый запас пропана за месяц, при условии, что водные процедуры они будут принимать через день. И о горячей воде на кухне в этом случае можно и не мечтать.
В итоге большинство владельцев участков без центрального газопровода строят автономную систему газоснабжения на базе трех или даже четырех 50-литровых емкостей. И такой запас взрывоопасного и пожароопасного вещества требует совершенно особых условий хранения.
Современные стальные баллоны
Сейчас также выпускаются сварные стальные газовые баллоны современного образца объёмом от 5 до 50 литров. Однако они имеют практически те же недостатки, что и их старшие собратья.
К недостаткам следует отнести следующее:
- Подверженность коррозии
- Чувствительность к перепадам температур
- Потенциальная взрывоопасность
Пятидесятилитровые стальные баллоны большого объёма нельзя размещать в доме. Их необходимо устанавливать в специальных шкафах на улице в защищённом от прямых солнечных лучей месте. Допускается установка резервуаров малого объёма в помещении.
В любом случае их нельзя устанавливать ближе чем на 1,5 м от плиты.
Стальные баллоны большого объёма разрешается размещать исключительно за пределами помещений в специальных шкафах
Тем не менее, они пользуются спросом из-за доступности и относительно невысокой цены.
Если это ваш выбор, обязательно следуйте следующим рекомендациям:
- Разместите баллон в помещении со стабильной температурой подальше от источников тепла и прямых солнечных лучей
- Баллоны большого объёма размещайте за пределами помещения
- Регулярно проверяйте сам баллон и газовую магистраль на герметичность
Регулярно меняйте прокладку на горловине. Стоит она немного, а из-за неё может происходить утечка газа, что не только приводит к его повышенному расходу, но ещё и небезопасно.
Как пробурить скважину на воду своими руками? Описание, обустройство (Фото & Видео)
Преимущества и недостатки такой формы обогрева
Обогрев газом из баллона предполагает автономность системы, низкий расход сырья, стабильное внутритрубное давление, а также несложную эксплуатацию.
Если требуется проведение горячей воды, водяной контур можно подключить к общей системе обогрева и котел будет осуществлять нагрев не только отопительной жидкости, но также воды для бытовых целей.
Баллон эффективен в использовании ввиду легкости перехода газа от жидкого состояния к агрегатному, обеспечивается нормальный прогрев жилья, воды.
Такой формат удобно транспортировать: относительно небольшие тары возможно перевезти на грузовой технике при соблюдении требований безопасности.
Установка оборудования, работающего от бака не требует объемных работ или специфических навыков: монтаж осуществляется внутри новостроя или старого дома с одинаковым успехом. Отпадает необходимость прокладывания труб к общей магистрали, что часто требует частичного разбора пола, стен.
Существует несколько недостатков методики. Нельзя оставлять резервуары на улице зимой, так как во время сильных морозов выделяется конденсат, который быстро замерзает, препятствуя нормальному газовому потоку. Отопительная система не получает требуемое количество топлива даже для минимальной нагрузки и выполняет автоматическое аварийное отключение.
Запрещено размещать источник газа в непроветриваемых комнатах на случай появления протечки.
Газ тяжелее обычного воздуха, поэтому в случае утечки будет спускаться и стелиться по полу, что может повлечь скопление большого количества. Это опасно для здоровья.
Важно выполнять все условия подключения, хранения, чтобы обеспечить безопасность. Хранение подключенных баллонов
Хранение подключенных баллонов
Хранение баллонов также должно осуществляться в хорошо вентилируемых комнатах без пролегания подвала под ними, желательно внутри отдельных пристроек. Если речь идет о выделенной пристройке, то потребуется выполнить дополнительное утепление, чтобы предотвратить зимние внезапные отключения.
Теплоизоляцию делают из пенопласта, толщиной 5 см, а верх оборудуют вентиляционными отверстиями.
Общую информацию о газобаллонном отоплении, принципах подключения и эксплуатации можно посмотреть в следующем видео:
Расчет затрат на устройство автономного газового отопления
Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее
Начальные затраты на оборудование и обустройство
Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.
Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.
Расходы газа но отопление частного дома
Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.
Удельная теплота сгорания, мДж
Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.
Стандартный 50-литровый баллон бывает заполнен 35–40 литрами СУГ, что в пересчете на массу дает в среднем 22 кг газа.
Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:
- На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
- Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
- При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
- В сутки будет расходоваться 12 кг, или почти половина баллона;
- Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.
Объема газгольдера может хватить для работы отопительной системы в течение всего сезона
Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:
- Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
- Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
- Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
- Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).
Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.
Для уменьшения количества сгораемого газа используйте автоматику, которая в ночное время переводит котел в умеренный режим, снижая температуру в системе на 7–9 градусов, тем самым добиваясь сокращения расходов на 30%.
Расчет газа в баллоне
Как рассчитать количество газа в баллоне:
Кислород
Параметры и размеры кислородных баллонов можно посмотреть по ГОСТ 949-73 «Баллоны стальные малого и среднего для газов на Рр ≤ 19,7МПа». Наиболее популярными являются баллоны объемами 5, 10 и 40 литров.
По ГОСТ 5583-78 «Кислород газообразный технический и медицинский» (приложение 2), объем газообразного кислорода в баллоне (V) в кубических метрах при нормальных условиях вычисляют по формуле:
Vб — вместимость баллона, дм3;
K1 — коэффициент для определения объема кислорода в баллоне при нормальных условиях, вычисляемый по формуле
К1 = (0,968Р + 1) * *
Р — давление газа в баллоне, измеренное манометром, кгс/см2;
0,968 — коэффициент для пересчета технических атмосфер (кгс/см2) в физические;
t — температура газа в баллоне, °С;
Z — коэффициент сжигаемости кислорода при температуре t.
Значения коэффициента К1 приведены в таблице 4, ГОСТ 5583-78.
Посчитаем объем кислорода в самом распространенном баллоне в строительстве: объемом 40л с рабочим давлением 14,7МПа (150кгс/см2). Коэффициент К1 определяем по таблице 4, ГОСТ 5583-78 при температуре 15°С:
V = 0,159 • 40 = 6,36м3
Вывод (для рассматриваемого случая): 1 баллон = 40л = 6,36м3
Пропан-бутан
Параметры и размеры кислородных баллонов для пропана, бутана и их смесей можно посмотреть по ГОСТ 15860-84. В настоящее время применяются четыре типа данных изделий, объемами 5, 12, 27 и 50 литров.
При нормальных атмосферных условиях и температуре 15°С плотность пропана в жидком состоянии составляет 510 кг/м3, а бутана 580 кг/м3. Пропана в газовом состоянии при атмосферном давлении и температуре 15°С равна 1,9 кг/м3, а бутана — 2,55 кг/м3. При нормальных атмосферных условиях и температуре 15°С из 1 кг жидкого бутана образуется 0,392 м3 газа, а из 1 кг пропана 0,526 м3.
Посчитаем вес пропанобутановой смеси в самом распространенном баллоне в строительстве: объемом 50 с максимальным давлением газа 1,6МПа. Доля пропана по ГОСТ 15860-84 должна быть не менее 60% (примечание 1 к табл.2):
50л = 50дм3 = 0,05м3;
0,05м3 • (510 • 0,6 + 580 •0,4) = 26,9кг
Но из-за ограничения давления газа 1,6МПа на стенки в баллон этого типа не заправляют более 21кг.
Посчитаем объем пропанобутановой смеси в газообразном состоянии:
21кг • (0,526 • 0,6 + 0,392 •0,4) = 9,93м3
Вывод (для рассматриваемого случая): 1 баллон = 50л = 21кг = 9,93м3
Ацетилен
Параметры и размеры баллонов для ацетилена можно посмотреть по ГОСТ 949-73 «Баллоны стальные малого и среднего для газов на Рр ≤ 19,7МПа». Наиболее популярными являются баллоны объемами 5, 10 и 40 литров. Корпус ацетиленового баллона отличается от корпуса кислородного баллона меньшим размером.
При давлении 1,0 МПа и температуре 20 °С в 40л баллоне вмещается 5 – 5,8 кг ацетилена по массе ( 4,6 – 5,3 м3 газа при температуре 20 °С и 760 мм.рт.ст.).
Приближенное количество ацетилена в баллоне (определяется взвешиванием) можно определить по формуле:
Va = 0,07 • Е • (Р – 0,1)
0,07– коэф., который учитывает количество ацетона в баллоне и растворимость ацетилена.
Е – водяной объем баллона в куб.дм;
Р – давление в баллоне, МПа (давлении 1,9 МПа (19,0 кгс/см2) при 20 °С по ГОСТ 5457-75 «Ацетилен растворенный и газообразный технический»);
0,1 – атмосферное давление в МПа;
Вес 1 м3 ацетилена при температуре 0°С и 760 мм.рт.ст. составляет – 1,17 кг.
Вес 1 куб.м ацетилена при температуре 20°С и 760 мм.рт.ст. составляет 1,09 кг.
Посчитаем объем ацетилена в баллоне объемом 40л с рабочим давлением 1,9МПа (19кгс/см2) при температуре 20°С:
Va = 0,07 • 40 • (1,9 – 0,1) = 5,04м3
Вес ацетилена в баллоне объемом 40л с рабочим давлением 1,9МПа (19кгс/см2) при температуре 20°С:
Вывод (для рассматриваемого случая): 1 баллон = 40л = 5,5кг = 5,04м3
Двуокись углерода (углекислота)
Углекислота (по ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая») применяется как защитный газ для электросварочных работ. Состав смеси: СО2; Ar + CO2 ; Ar + CO2 + O2. Еще производители могут маркировать ее как смесь MIX1 – MIX5.
Параметры и размеры баллонов для ацетилена можно посмотреть по ГОСТ 949-73 «Баллоны стальные малого и среднего для газов на Рр ≤ 19,7МПа». Наиболее популярными являются баллоны объемами 5, 10 и 40 литров.
При рабочем давлении углекислоты в баллоне 14,7 МПа (150 кгс/см2) коэффициент заполнения: 0,60 кг/л; при 9,8 МПа (100 кгс/см2) – 0,29 кг/л; при 12,25 МПа (125кгс/см2) – 0,47 кг/л.
Объемный вес углекислоты в газообразном состоянии равен 1.98 кг/м³, при нормальных условиях.
Посчитаем вес углекислоты в самом распространенном баллоне в строительстве: объемом 40л с рабочим давлением 14,7 МПа (150 кгс/см2).
Посчитаем объем углекислоты в газообразном состоянии:
24кг / 1,98 кг / м3 = 12,12м3
Вывод (для рассматриваемого случая): 1 баллон = 40л = 24кг = 12,12м3
Процесс отопления здания газобаллонным оборудованием
Для того чтобы в жилье была комфортная температура для проживания людей, необходимо для отопления газовыми баллонами расходовать от 5 до 8 баллонов в месяц. Это зависит от установленного режима температур в доме.
Обращаем ваше внимание, что количество этих баллонов указано с условием оптимизации работы устройств, которые поддерживают разный температурный режим в различное время суток. Например, ночью и днем в рабочие дни примерно 15 градусов Цельсия, а в выходные и вечером около 22 градусов Цельсия
Например, ночью и днем в рабочие дни примерно 15 градусов Цельсия, а в выходные и вечером около 22 градусов Цельсия.
Для того чтобы сделать водяное отопление дачи своими руками, необходимо знать, как работает эта система. Специально установленный газовый котел подогревает воду, она поступает по трубам к радиаторам отопления, возможно к системе «пол с подогревом». За счет этого температура в доме повышается.
Таблицы масс газовых баллонов
| Объем баллона | Масса пустого баллона | Масса газа | Масса полного баллона |
| 5 л | 8,5 кг | 1,0 кг | 9,5 кг |
| 10 л | 15,0 кг | 2,07 кг | 17,07 кг |
| 20 л | 28,5 кг | 4,1 кг | 32,6 кг |
| 40 л | 65,0 кг | 8,3 кг | 73,3 кг |
| 50 л | 71,5 кг | 10,4 кг | 81,9 кг |
Углекислота
| Объем баллона | Масса пустого баллона | Масса газа | Масса полного баллона |
| 5 л | 8,5 кг | 3,0 кг | 11,5 кг |
| 10 л | 15,0 кг | 6,0 кг | 21,0 кг |
| 20 л | 40,0 кг | 12,0 кг | 52,0 кг |
| 40 л | 65,0 кг | 24,0 кг | 89,0 кг |
Аргон
| Объем баллона | Масса пустого баллона | Масса газа | Масса полного баллона |
| 5 л | 8,5 кг | 1,3 кг | 9,8 кг |
| 10 л | 15,0 кг | 2,6 кг | 17,6 кг |
| 20 л | 40,0 кг | 5,1 кг | 45,1 кг |
| 40 л | 65,0 кг | 10,3 кг | 75,3 кг |
Гелий
| Объем баллона | Масса пустого баллона | Масса газа | Масса полного баллона |
| 5 л | 8,5 кг | 3,0 кг | 11,5 кг |
| 10 л | 15,0 кг | 6,0 кг | 21,0 кг |
| 20 л | 40,0 кг | 12,0 кг | 52,0 кг |
| 40 л | 65,0 кг | 24,0 кг | 89,0 кг |
Азот
| Объем баллона | Масса пустого баллона | Масса газа | Масса полного баллона |
| 5 л | 8,5 кг | 0,9 кг | 9,4 кг |
| 10 л | 15,0 кг | 2,0 кг | 17,0 кг |
| 20 л | 40,0 кг | 3,8 кг | 43,8 кг |
| 40 л | 65,0 кг | 7,5 кг | 72,5 кг |
Пропан
| Объем баллона | Масса пустого баллона | Масса газа | Масса полного баллона |
| 5 л | 4,0 кг | 2,0 кг | 6,0 кг |
| 12 л | 5,5 кг | 5,5 кг | 11 кг |
| 27 л | 14,5 кг | 11,4 кг | 25,9 кг |
| 50 л | 22,0 кг | 21,5 кг | 43,2 кг |
Ацетилен
| Объем баллона | Масса пустого баллона | Масса газа | Масса полного баллона |
| 5 л | 15,0 кг | 0,7 кг | 15,7 кг |
| 10 л | 25,0 кг | 1,4 кг | 26,4 кг |
| 40 л | 90,0 кг | 5,0 кг | 95,0 кг |
Предыдущая статья ГОСТ 9467-75. Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы Следующая статья Вольфрамовые электроды: Маркировка, Применение admin
Выводы и полезное видео по теме
Наглядный пример расчета затрат на подогрев воды с приборами разного типа:
https://youtube.com/watch?v=AGzqX_rX7eA
Способ сократить потребление газа и сохранить время на мытье варочной поверхности:
Расход газа и суммарная мощность конфорок имеют прямо пропорциональную связь. Если представить, что параметры для расчета потребления равняются средним, достаточно будет узнать производительность горелок, и станет ясно, насколько они экономят газ.
Без вычислений через формулу не обойтись, если вы знаете точный КПД модели или собираетесь его определить. После мощности это — второй важный показатель в плане затрат. У плит с варочной панелью и газовой духовкой расход топлива выше, но печка на газе может быть лучше по качеству приготовления еды, чем электрическая с высоким КПД.
Пишите комментарии на тему расхода топлива газовыми плитами. Расскажите, замеряли ли вы уровень потребления газа плитой. Если да — то напишите, зачем и, что вам это дало. Форма для связи расположена ниже.
