Инструкция по монтажу скрытого выключателя
Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.
Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.
В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ
Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.
Шаг 1: Готовим место под подрозетник
Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.
Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.
Шаг 2: Правильно устанавливаем подрозетник
Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно установить подрозетник и завести внутрь него проводку.
Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.
Шаг 3: Ставим на место выключатель
Сначала разбираем конструкцию
Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель. У нас остается механизм, закрепленный на металлической пластине
У нас остается механизм, закрепленный на металлической пластине.
Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.
Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.
После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.
Подготовительные работы
Правильный монтаж любых элементов электрической системы предполагает подготовку. Для этого определяется расположение каждого элемента. Наружные устройства крепятся на поверхности стены и не требуют использования сложного инструмента. Для встраиваемых видов розеток и выключателей нужно проделать в стене отверстия соответственно размеру и форме детали. Также необходимо каналы для укладки проводов. Штробление борозд осуществляется при полной замене электропроводки и выключателей. После подготовки отверстий устанавливаются подрозетники.
Проектирование
Перед монтажом выключателей и розеток важно определить их расположение, место для распределительной коробки и другие существенные моменты. При этом учитывается расположение бытовых приборов. В жилом пространстве розетки и выключатели необходимы в каждом помещении
В жилом пространстве розетки и выключатели необходимы в каждом помещении.
На кухне используется множество розеток
Для наружного расположения
При размещении элементов снаружи стены используются специальные виды розеток и выключателей — накладные. Предварительно составляется план расположения всех деталей. Далее процесс монтажа включает в себя следующие этапы:
- на место для розетки или выключателя крепится на шурупы деревянная колодка из фанеры толщиной около 10 мм. Размер элемента должен превышать габариты розетки на 20 мм;
- с новой розетки следует снять верхнюю пластиковую коробку и удалить заглушку, прикрывающую место для провода;
- клемник прикручивается к колодке саморезами, а электрические провода соединяются.
Наружные розетки не требуют сложного комплекса работ
Для внутреннего расположения
Внутреннее размещение выключателей и розеток позволяет сделать их более компактными. При этом подготовительные этапы работ заключаются в штроблении борозд для кабеля, проделывании отверстий для подрозетников. Для этого используется перфоратор с подходящим сверлом «чашечного» типа. При этом глубина отверстия должна быть равна высоте стенок подрозетника.
Видео: монтаж подрозетников
При низком расположении устройств можно направить канал для провода вниз, при этом кабель далее прокладывается под плинтусом и нет необходимости штробления множества отверстий.
Кабель легко проложить по технологическому каналу
В отверстие устанавливается подрозетник, выводятся провода, к которым и крепится выключатель или розетка. В заключении фиксируется верхняя крышка.
Четкий размер отверстия позволяет легко монтировать деталь

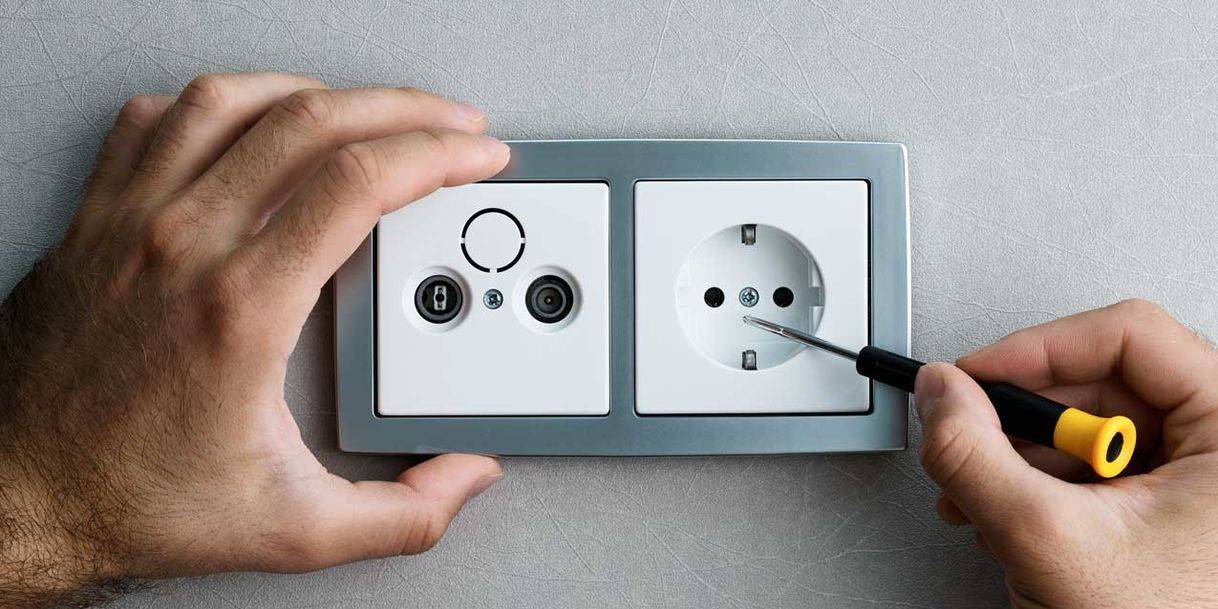

Оформление розеток и выключателей
Внутренняя конструкция розеток и выключателей имеет единый принцип устройства. Особенно разнообразны эти детали по внешнему виду. Классическими являются модели с белым корпусом, но существуют и цветные варианты. Также при оформлении дизайна интерьера часто используются различные методы оформления элементов электрической системы.
Оригинальный декор легко замаскирует все элементы
Розетки и выключатели легко подобрать под однотонную расцветку стен. Если же такой вариант декора невозможен, то лучше всего оформить элементы необычным способом. При возможности розетки и выключатели прячутся за мебелью, предметами декора и другими деталями
При этом важно не допускать попадания внутри устройств посторонних деталей. Если в помещении проживают дети, то используются специальные заглушки и «шторки»
Установка выключателей
Рассмотрим установку наиболее распространённого клавишного выключателя. Выключатель состоит из:
- Корпуса с рабочим механизмом. Материал корпуса изготавливается из негорючих материалов – металла и особого пластика. В корпус вмонтированы контакты для подключения прибора к сети и механизм включения – выключения.
- Клавиши (клавишей) включения – выключения. Изготавливается из негорючего декоративного пластика, реже – специально обработанного дерева.
- Внешней декоративной рамки. Рамка, как правило, изготавливается из того же материала, что и клавиши.
Выключатель устанавливается аналогично розетке. Процесс зависит от типа монтажа. Корпус выключателя открытой установки прикручивается непосредственно к стене. Корпус выключателя скрытой установки монтируется в заранее установленный подрозетник.
Любой выключатель – это, по сути, устройство замыкания – размыкания электрической цепи. Выключатель монтируется в провод фазы и во включенном положении передаёт электрический ток на источник света.
Традиционно принято, что положение, когда клавиша выключателя нажата снизу – это положение «ВЫКЛЮЧЕНО», а, когда клавиша нажата сверху – это положение «ВКЛЮЧЕНО». Установку выключателя выполняют соответственно с этим условием.
Самый простой вариант – установка одноклавишного выключателя. В этом случае к выключателю подходит лишь два провода: провод фазы и провод, идущий на прибор освещения.
Установка одноклавишного выключателя
- Разбирают выключатель на клавишу, лицевую панель и корпус с рабочим механизмом.
- Зачищают контакты.
- С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
- Если имеются контактные винты, ослабляют их.
- Устанавливают контакты проводов в рабочий механизм и фиксируют их, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.Установка контактов при помощи клем
- Закрепляют корпус к стене или в подрозетник.
- Закрепляют лицевую панель.
- Устанавливают клавишу.

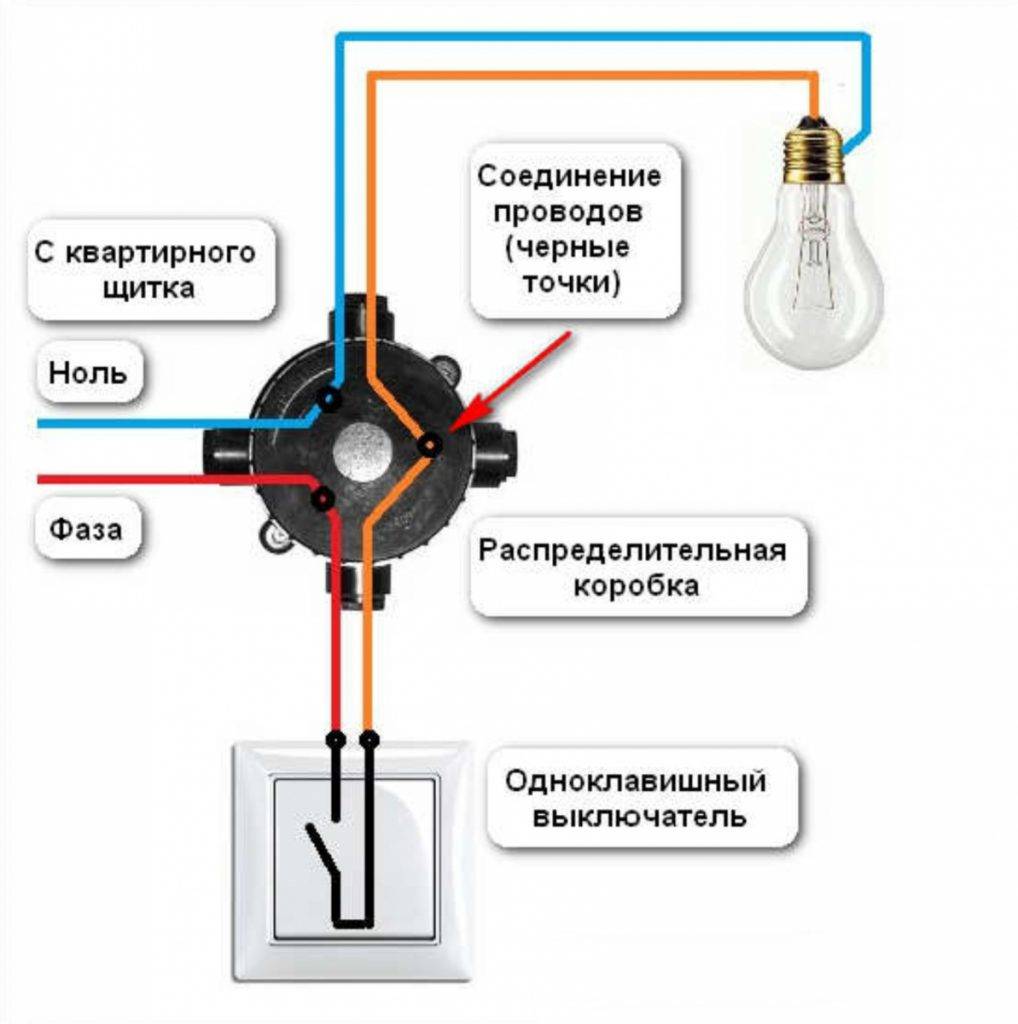

Схема подключения одноклавишного выключателя при этом выглядит так:
Схема подключения одноклавишного выключателя
Установка одноклавишного выключателя + схема
Установка накладного выключателя
Если требуется подключение нескольких источников света или простейшее регулирование количества зажигаемых лампочек на одной люстре, то применяют двухклавишный или трехклавишный выключатель. Разница в том, что к нему подходит не два, а три или четыре провода: один из них фаза, а другие – передающие напряжение на прибор
В многоклавишном переключателе важно правильно определить, какой именно провод является фазой (приходящий провод). Это делается с помощью индикатора или тестера. В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой
В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой.
Установка двухклавишного выключателя
- Разбирают выключатель на клавиши, лицевую панель и корпус с рабочим механизмом.
- Зачищают контакты.
- С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
- Если имеются контактные винты, ослабляют их.
- Устанавливают фазный контакт проводов во входящее отверстие рабочего механизма и фиксируют его, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.
- Устанавливают контакты исходящих (передающих) проводов в соответствующие контактные гнёзда рабочего механизма, фиксируют их болтами или клемами.
- Закрепляют корпус к стене или в подрозетник.
- Закрепляют лицевую панель.
- Устанавливают клавиши.
Схема подключения двухклавишного выключателя при этом выглядит так:
Схема подключения двухклавишного выключателя
Установка выключателей других типов не сильно отличается от монтажа клавишного выключателя. Главная задача — правильно определить, куда подсоединять фазный провод и качественно закрепить выключатель на месте.
Установка двухклавишного выключателя + схема
Если в стене не держится подрозетник
В таком случае метод ремонта выбирается в зависимости от того, какой именно подрозетник установлен и из чего стена.
Если подрозетник не был «посажен» на раствор, значит размер отверстия в стене «впритык» и его надо немного расширить, чтобы было куда намазать смесь гипса или цемента. Дальше надо осмотреть сам подрозетник – в современных моделях есть прорези для продевания кабеля. Располагаются они по всей площади, и если замазка немного через них продавится, то это будет дополнительным креплением. Если подрозетник гладкий, то можно сделать насечки на его внешней стороне, за которые схватится раствор.
В крайнем случае, если под рукой нет нужных материалов, а починить розетку желательно срочно, то можно просто прикрутить подрозетник к стене шурупами. Нюанс тут только один – отверстия для дюбелей сверлить от угла и пускать их наискосок, чтобы не расшатывались со временем.
В некоторых случаях можно попробовать закрепить выпадающий подрозетник на жидкие гвозди, как показано в следующем видео:
Принцип монтажа и алгоритм работы
Всегда лучше начинать весь процесс крепления с подготовительных этапов. Сюда относят приобретение нужного инструмента и материала. Желательно, чтобы вся проводка была уже проведена, останется только вмонтировать наружный прибор.
- Для работы вам пригодятся плоскогубцы или пассатижи, непосредственно выключатель навесного типа, крепежные детали, уровень, изолента.
- На следующем этапе выполняется отключение электричества. Лучше при этом перевести в положение «выкл» все рубильники. После чего следует удостовериться в отсутствии напряжения в проводке, с которой будете работать. Это выполняется индикаторной отверткой или специальным прибором, если таковой имеется в хозяйстве.
- Далее можно приступать к разметке стены, куда придет кабель и где будет стоять регулятор света. Далее приступаем к разборке самого выключателя: снимаем клавишу переключения за ней следом извлекаем лицевую панель, которая скрывает механизм.
- Теперь вынимаем механизм прибора, у нас в руках должен остаться пустой корпус. Теперь выполняется его установка на стену, где уже произведена разметка. Теперь на стене ставим карандашом точки, где будут размещаться фиксирующие элементы.
Монтаж накладного выключателя
- После чего берем в руки дрель или перфоратор и высверливаем намеченные отверстия. Затем устанавливаем короб на поверхности стены.
- Если заводом предусмотрено отверстие для проникновения кабеля, ставим корпус той стороной, куда будет заводиться электричество. В некоторых случаях установка не имеет подобного предусмотрения, поэтому позаботитьесь об этом сами.
- Теперь можно заводить кабель в выключатель. Обычно они дополнительно помещены в гофрированные пвх трубки, поэтому целесообразно вставлять провод в отверстие прямо в дополнительной защите до определенного уровня.
- Сам кабель зачищаем специальными клещами для снятия изоляции примерно на 1-1,5 см. Не забудьте оставить запас кабеля на всякий случай. После чего можно подключить провода к выключателю в соответствии с соблюдением правильного расположения контактов.
- Теперь можно считать, что основная установка закончена, осталось лишь выполнить сборку конструкции. Для этого все действия совершаются в обратном порядке.
По всей видимости работа по решению вопроса, как установить наружный выключатель не сложная, поэтому справиться с ней может любой внимательный новичок.
Особенности монтажа двойного подрозетника
Для стыковки подрозетников в бетонную стену берут специальные соединители. Такие конструкции ещё получили название бабочек. Разъёмы размещают, чтобы подключить бабочки на боковинах. Благодаря этому можно соединить как 2 подрозетника, так и гораздо большее количество.
Работы выполняют со следующим порядком:
- Сначала делают разметку. Надо отсчитать расстояние от пола до того или иного элемента. Полоса – строго горизонтальная, с определённой высотой. Тогда установить подрозетник в бетонную стену не составит труда.
- Подрозетники прикладывают к полосе, уже соединённые бабочкой. На полосе надо пометить центральные части каждого из устройств.
- Создают отверстия одним из способов, который был описан ранее.
- Между отверстиями создают соединительные штробы. Подходящий инструмент для этого – болгарка.
- Погружение провода внутрь одного из отверстий.
- После этого работа идёт стандартно. Легко разобраться с тем, как установить подрозетник в бетонной конструкции.
Особенности установки в панельном доме
Панельные дома имеют нюансы:
- для электропроводки, монтируемой по открытому методу, не потребуется сверлить место для коробки;
- в случае с закрытой электропроводкой потребуются штробы для проводников, при этом кабель прокладывается в гофре.
Использовать гофру обязательно. Она защищает проводник от разрыва, который может привести к замыканию и неработоспособности розеток и выключателей.
Коробку можно зафиксировать с помощью гипсового раствора. Когда он высохнет, продолжается процесс подключения электрической арматуры.
Электророзетки – это обязательный атрибут в доме. По виду монтажа разделяются на накладные и внутренние. Выбор зависит от типа электропроводки. Способ подключения у них одинаков и не вызывает сложностей. Подключить розетку может даже обычный человек
Важно лишь соблюдать инструкцию по монтажу и требования безопасности при работе с проводами

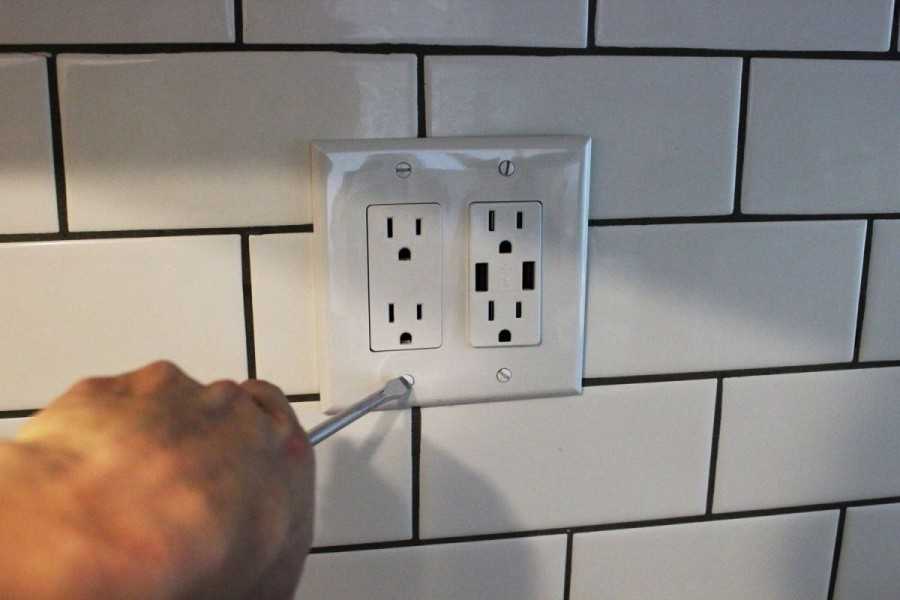

Закрепление розетки в подрозетнике
Если провода хорошо закреплены в клеммах, то неправильно вставить собранный механизм розетки в подрозетник просто невозможно, тем более, что на ее корпусе есть ограничитель, благодаря которому розетка плотно прилегает к стене. Надо только собрать провода вместе, подогнуть их, аккуратно сложились сзади розетки и вставить все внутрь подрозетника.
Закрепляется розетка двумя способами – распорными лапками и крепежными болтами, что вкручиваются в подрозетник – для них в ограничительной планке сделаны прорези. После того как розетка прижата к стене, закручиваются болты распирающих лапок и они надежно фиксируют ее в стене. Чтобы розетка не расшатывалась от вставки и извлечения штепселя, применяются уже крепежные болты. В процессе установки с помощью уровня проверяем горизонтальность рамок розеток.
Для открытой розетки этот этап пропускается, так как обычно ее внутренняя часть уже закреплена на основании.

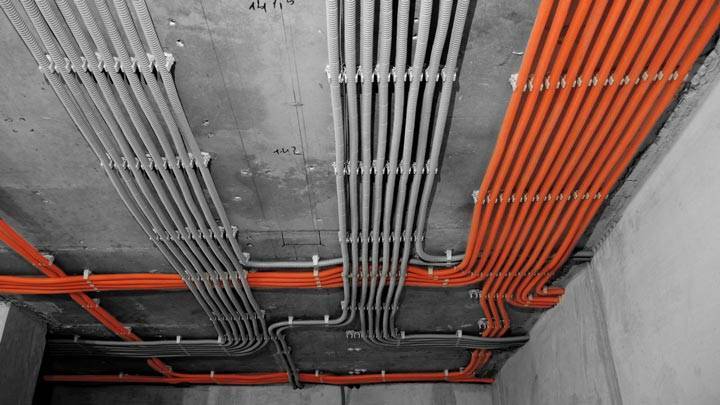

Проводка: открытый или скрытый вариант
Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.
Для начала следует определиться с типом проводки.
Электрическая проводка – обязательный элемент, присутствующий в каждом доме.
Различают две ее разновидности:
- Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
- Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.
Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.
Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.
Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.
Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.
Установка выключателя света Legrand: особенности устройства
Механизм состоит из пяти элементов. Для корректного монтажа нужно понимать, как работает каждая деталь.
- корпус;
- рамка;
- клеммы;
- кнопки и контакты;
- основа, на которой расположены все элементы. Именно она позволяет надежно закрепить изделие на стене или прикрепить его к монтажной коробке.
Французский производитель делает основу из оцинкованной стали. Этот материал не подвержен деформациям, поэтому обеспечивает максимально надежное крепление. На тыльной стороне предусмотрено четыре монтажных крепления для винтов. Установка выключателя света Легранд возможна в монтажную коробку любого размера.
Форма креплений универсальна. Она позволяет регулировать положение устройства — поворачивать его в любую сторону и центрировать.
Для удобного подключения проводов предусмотрены автоматические клеммы. Подсоединение кабелей максимального упрощено: достаточно просто зачистить провода и вставить их в клеммы. Последние часто располагаются под углом в 35°.
Производитель позаботился о пользователе. На задней панели он предусмотрел маркер. Ориентируясь на него, проще понять, сколько изоляции необходимо снять.
Инструкция по безопасности
Соединение проводов пайкой
Решив подсоединить строенный модуль, руководствуйтесь требованиями безопасности:
- Выключите электричество и разорвите цепь.
- Используйте приборы, инструменты с каучуковой или пластиковой изоляцией на ручках.
- Соединяйте провода спайкой.
- Проверяйте изоляцию кабеля, при необходимости поместите его в пластиковую трубку.
- Обрежьте длинную жилу или скрутите ее в кольцо, спрятав в стене.
- Нарастите короткий провод, скрыв контакты.
- Для предотвращения короткого замыкания проверьте соответствие розетки и провода мощности и силе тока в цепи.
- Монтаж тройного модуля в деревянном доме производите только в металлическом подрозетнике.
- Модуль у двери располагайте так, чтобы выключатель был ближе к проему, чем розетка.
Соблюдение техники безопасности поможет качественно выполнить монтажные работы.
УСТАНОВКА НАРУЖНОГО (НАКЛАДНОГО) ВЫКЛЮЧАТЕЛЯ
1. Выключаем подачу электричества.
Самым первым шагом необходимо обесточить питающий кабель. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!
2. Разбираем выключатель.
О том, как разбираются выключатели света можно узнать из нашей статьи «Как разобрать выключатель».

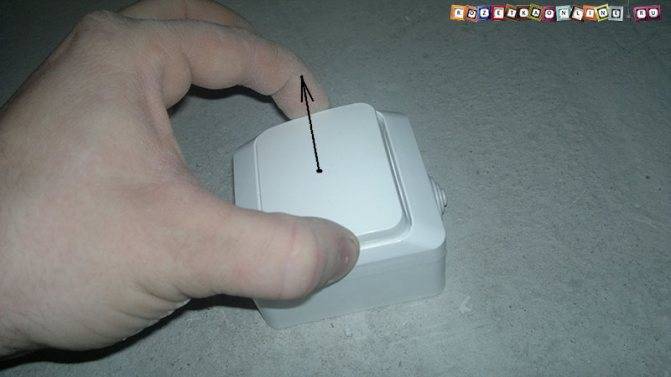

Достаем клавишу выключателя, для этого, крепко взявшись за ее края, тянем по направлению к себе.
3. Снимаем лицевую панель выключателя.
После того, как сняли клавишу, механизм выключателя остается скрыт за лицевой панелью, ее так же необходимо снять.
Для этого, в данном случае, необходимо отжать фиксаторы, удерживающие панель,
После этого ее можно с легкостью отсоединить.
4. Достаем механизм наружной розетки из корпуса.
5. Прикладываем корпус розетки к месту предполагаемой установки и выставляем его строго горизонтально, по уровню.
6. Намечаем на стене места расположения крепежных отверстий выключателя.
7. Делаем отверстия для крепежа в стене.
В зависимости от типа основания, на которое происходит установка, выбираем соответствующий способ крепления.
В нашем случае, выключатель устанавливается на кирпичную стену, поэтому крепежные отверстия делаем с помощью перфоратора.
8. Фиксируем корпус розетки на стене , с помощью дюбель-гвоздей.
9. Заводим провода в выключатель.
Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы.
После этого помещаем провода в корпус выключателя, помещая туда так же часть гофры, как показано на изображении ниже.
10. Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на 7-10мм.
11. Подключаем провода к выключателю.
Для этого помещаем вводной фазный провод – (белый) в клемму с маркировкой «L», второй управляющий провод (синий), в клемму с маркировкой «1», после чего закручиваем фиксирующие болты.
Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.
После завершения подключения проводов, устанавливаем механизм выключателя в корпус.
12. Прокладываем провод идущий через выключатель к розетке.
Для этого необходимо аккуратно провести кабель через корпус выключателя. Затем сделать отверстие под гофру в выходной заглушке корпуса и поместить туда гофрированную трубу кабелем, идущим к розетке.
13. Собираем выключатель.
Для этого совершаем все действия в обратном порядке. Устанавливаем лицевую панель наружного выключателя.
И ставим в посадочное место клавишу.
14. На этом установка завершена.
Включаем подачу электричества и проверяем работу наружного выключателя.
Источник
Накладные розетки и выключатели: правила безопасного монтажа и подключения
Электроэнергия используется повсеместно. Устройства, обеспечивающие доступ к этому необходимому для всех ресурсу, очень важны для потребителя. К их числу принадлежат накладные розетки и выключатели – предельно простое в монтаже и эксплуатации оборудование. Каждый домашний мастер при желании легко сможет установить такое устройство. Мы расскажем вам, как правильно его закрепить и подключить к электролинии. С учетом наших рекомендаций вы сможете соорудить безотказно действующую и безопасную для окружающих сеть.
В предложенной к рассмотрению статье даны пошаговые монтажные инструкции. У нас подробно описаны конструктивные особенности накладных электроустановочных изделий. Для оптимизации восприятия обширной информации к тексту приложены полезные схемы, фото-подборки и руководства, видео.
Важные советы по безопасности
Монтажные работы должны проводиться при полном отключении подачи электроэнергии. Для этого отключают автоматы или пробки в распределительном щитке. Строго запрещено их включать до окончания работ, поэтому следует предупредить членов семьи о ремонте.
На что нужно обратить внимание при монтаже:
- следить за состоянием изоляции кабелей и не использовать поврежденные;
- нельзя перекусывать кусачками проводники, находящиеся под напряжением;
- желательно следовать рекомендациям по установке электророзеток – не ниже 20 см от пола.
Для работы потребуется профессиональный инструмент:
- индикаторная отвертка;
- перфоратор;
- алебастр;
- крестовая и плоская отвертки;
- плоскогубцы;
- канцелярский нож для зачистки изоляции;
- резиновые перчатки, защитные очки;
- сама розетка;
- проводники;
- подрозетник.
Разметка под электрику

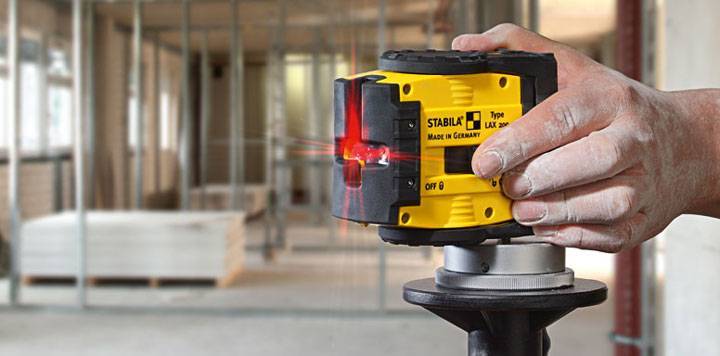

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.
С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.
Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.
То же самое можно сказать и про швы на плитке.
Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:
для розеток – 30см от пола
для выключателей света – 60-90см
все что над столешницей, в ванной или на кухне – 110см
После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.
Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.
Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.
После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.
Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.
Важно знать до начала работ
Условия безопасности
Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки
И не подключайте, пока монтажные работы не будет завершены.
Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.
Моменты, которые стоит учитывать
- Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
- Строго запрещено перекусывать кусачками провода под напряжением.
- В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.
Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.
Стандарты установки розеток:
- не ниже 20 см от пола;
- на каждые в 6–10 кв. м. комнат жилья делается одна розетка.
Правила монтажа розеток и выключателей
Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо
Для этого стоит принимать во внимание:
- Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
- Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
- При прокладке проводки не стоит укладывать провода, переплетая пучками.
Разновидности
Розетки и выключатели принято классифицировать по нескольким основаниям
- Накладные или внешние. Они монтируются на поверхность стены. Их удобно устанавливать или ремонтировать, однако смотрится это не всегда хорошо.
- Внутренние. Прибор «утоплен» в поверхность стены с помощью специальной заранее сделанной выемки – посадочного гнезда. Снаружи заметна только клавиша выключателя или отверстия для подключения у электророзетки.
По типу конструкции
- Для внутренней и внешней проводки.
- Одинарные, двойные или тройные.
- Обычные или с повышенной влагозащитой. Последние особенно актуальны для ванных комнат или кухонь (как правильно расположить одну или несколько розеток на кухне?).
- Снабжённые заземляющим контуром и не имеющие его.
- С закрывающимися крышками либо шторками или без них.
- Особые типы – компьютерные, телефонные и т. д.
- По типу напряжения – на 220 и 380 В для старых электросетей, с 2003 года начат переход на систему 230 и 400 В. Есть сети безопасного низкого напряжения, однако они применяются в производственных помещениях (с высоким уровнем влаги, пожароопасностью и т. д.), в быту не встречаются.
Разделение выключателей на виды
Перед тем, как раскрыть тему подключения выключателя, рассмотрим какие их варианты предусмотрены производителями. Бытовые выключатели подразделяют на несколько видов:
С одной клавишей включения/выключения
Данный тип выключателя более примитивный по строению. В нем находиться действующий модуль с комплектом контактов; крепления, выполненные в виде металлических усиков; корпус; подвижной клавиши включения.
Основные составляющие обычно выполняются из металла для улучшения контакта. Иногда встречаются корпусы выключателей, произведенные из керамики. Такие элементы более устойчивы к электрическим нагрузкам и выдерживают около 32 А. Но чаще корпус выключателя делают пластиковым. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка (не более 16 А).
Данный тип выключателя подбирают, если осветительный прибор на одну лампу. Возможно выделить подтип в выключателях с одной клавишей: выключатели с подсветкой. В корпусе имеется светодиодная лампочка, которая помогает обнаружить выключатель в полностью темной комнате.
Когда же применяют выключатели? Если в помещение источники света не требуют подключения непосредственно в сеть с помощью шнура, то в ней устанавливают настенный выключатель. Они предусмотрены для люстры на потолке или светильников на стене
Выключатели с несколькими клавишами (обычно их количество не превышает трех)
В целом строение таких выключателей похоже на строение одноклавишных. Главное отличие в том, что индивидуальная клавиша замыкает/размыкает свой индивидуальный прибор освещения. Для больших помещений разработаны выключатели с большим количеством клавиш. Примеры таких выключателей можно изучить на фотографиях в специальной литературе или в интернете
Такие выключатели хорошо заметны и используются в том случае, если электропроводка идет поверх стены.
Выключатели с установкой внутри стены
Такой тип выключателя устанавливают в современных квартирах, где электропроводка запрятана в стене
Эти выключатели гармонично вписываются в интерьер и не привлекают к себе внимание.
Так же сейчас получил распространение выключатель – пульт ДУ. Современные приборы освещения идут совместно с пультами. Они позволяют настроить нужный поток и оттенок света.
