Элементы системы
Схема капельного пролива комплексная и включает в себя следующие устройства и детали:
- Трубопроводная магистраль – состоит из основных и отводных труб. Первые отвечают за перемещение воды, вторые – непосредственно за полив и протягиваются вдоль посевов.
- Капельницы и ленты – через них вода вытекает из труб и попадает на грядки. Монтируются на отводные участки.
- Шаровой кран – монтируется на месте соединения источника воды и трубопроводной магистрали. Нужен для того, чтобы моментально перекрыть течение для проведения техосмотра.
- Водяной бак – служит для хранения и подачи воды при отсутствии водопровода или как запасной вариант в случае перебоев.
Помимо перечисленных выше элементов, можно установить дополнительные компоненты. Их наличие не обязательно и зависит от ситуации, а также предпочтений пользователя. К ним относятся:
- Фильтр – очищает воду от вредных элементов, таких как ржавчина. Его рекомендуется устанавливать при подключении системы к дачному водопроводу.
Качество поставляемой им воды не всегда высокое и может негативно повлиять на растения.
- Насосная станция – требуется для компенсации низкого давления в трубах. Зачастую применяется в случае автономного снабжения системы водой, так как напор в ней довольно низкий.
- Бак для удобрений – нужен для создания качественных питательных смесей. Обеспечивает корректную концентрацию удобрительных веществ в воде.
Автоматическая система капельного пролива требует наличия особых устройств:

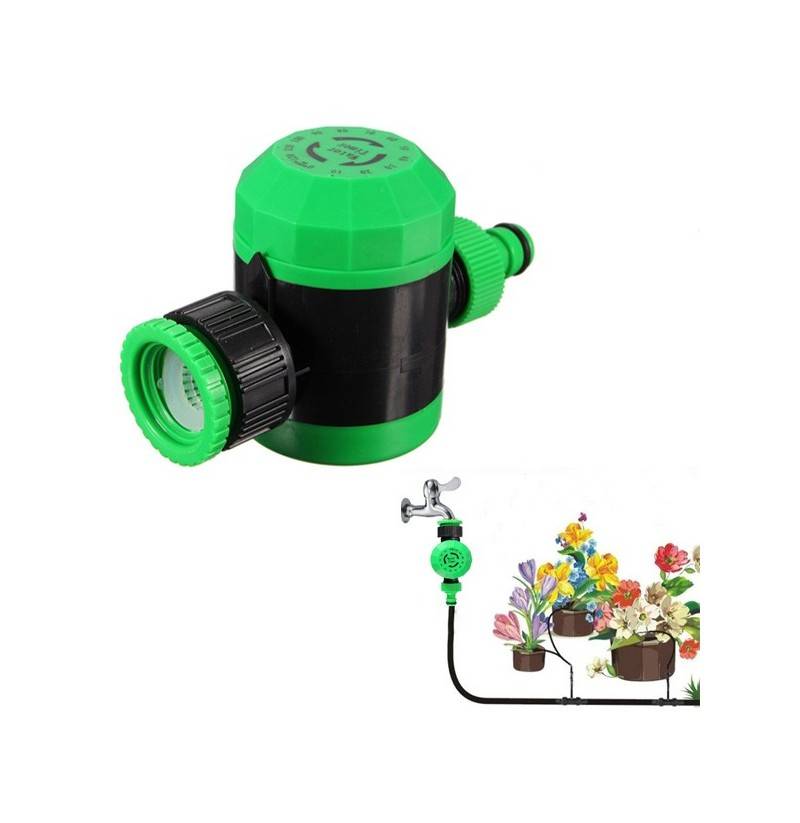

- Контроллер – комплексное многофункциональное устройство, служащее для настройки отдельных аспектов работы. Позволяет регулировать периодичность и продолжительность полива.
- Электромагнитный водопроводной клапан – включает и отключает воду. В отличие от шарового варианта позволяет автоматическую работу.
О фильтрах для капельного полива читайте в этой статье, о дисковых — в этой, как сделать его своими руками, читайте тут.
GARDENA 3500/4 Classic
Поверхностный насос GARDENA 3500/4 Classic отличается своей высокой производительностью. Данное приспособление способно перекачивать до 3600 литров воды в час. Потребление электроэнергии прибором при этом не превышает 800 Вт.
Мнение эксперта
Куликов Владимир Сергеевич
Насос GARDENA 3500/4 Classic имеет два выхода для воды. Вследствие этого его можно использовать для одновременного полива весьма значительной площади огорода.
К другим преимуществам модели можно отнести такие ее особенности, как:
- Простота использования и обслуживания
- Наличие специального отверстия с дренажной пробкой внутри
- Надежная система уплотнителей
- Безопасность эксплуатации
- Защита от механических внешних повреждений
- Наличие термовыключателя, срабатывающего в случаях перегрева
Как и многие другие модели, насос GARDENA 3500/4 Classic имеет ряд недостатков, таких как:
Критерии выбора
Выбирая тип оборудования, следует учитывать технические характеристики – мощность, напор, производитель и другие. Характеристики могут отличаться в зависимости от того, выбирается ли насос для перекачивания воды от емкости или от водоема.
От бочки
Критерии выбора насоса для капельного полива от емкости:
- Общий объем участка – чем больше площадь, тем большая мощность насоса потребуется для нормальной работы системы.
- Тип воды и ее температура. Отдельные виды насосов подходят только для чистой воды.
Поскольку в емкости почти всегда используется достаточно чистая вода, можно выбирать стандартный прибор без функции дренажа.
- Мощность и тип мотора, а также сила напора воды. Для небольшого участка, поливаемого с бочки объемом до 200 л, подойдет насос с напором до 13 м. Чем больше участок, тем более мощный насос потребуется, например, с напором до 35 м.
- Производительность. Чем больше огород, орошаемый от емкости, тем выше должна быть производительность насоса.
Выбирайте для бочки двухступенчатые насосы, они намного дольше работают без поломок и не требуют специального обслуживания.
От водоема
Критерии выбора насоса для перекачивания воды от водоема:
Дренажная функция
В водоеме может быть грязная вода, поэтому важно, чтобы насос имел функцию дренажа и мог отсеивать крупные частицы грязи, песок и прочий мусор. Это важный критерий, которым нельзя пренебрегать, чтобы не испортить урожай и не вызвать преждевременную поломку оборудования из-за засоров.
Высота, на которую может быть поднята перекачиваемая вода
Чем глубже скважина, тем более мощный насос потребуется. Стандартной модели хватает в среднем для погружения на 40 м. Если скважина слишком глубокая, то придется искать насос, который сможет поднять струю воды не менее, чем на 80 м – такие модели могут стоить очень дорого, и их использование не всегда целесообразно.
Глубина погружения (для погружного устройства). В среднем погружные насосы опускаются на глубину от 3 до 5 м. Перед покупкой нужно замерить расстояние до дна водоема.
Глубина всасывания (для поверхностного устройства). В среднем оборудование имеет глубину всасывания 8-9 м. Так, выбирая насос, следует убедиться, что расстояние от зеркала воды до земли не превышает эту величину.
Поплавок. Насос, перекачивающий воду из колодца, должен быть оснащен специальным поплавком, который защитит систему от «сухого» хода.

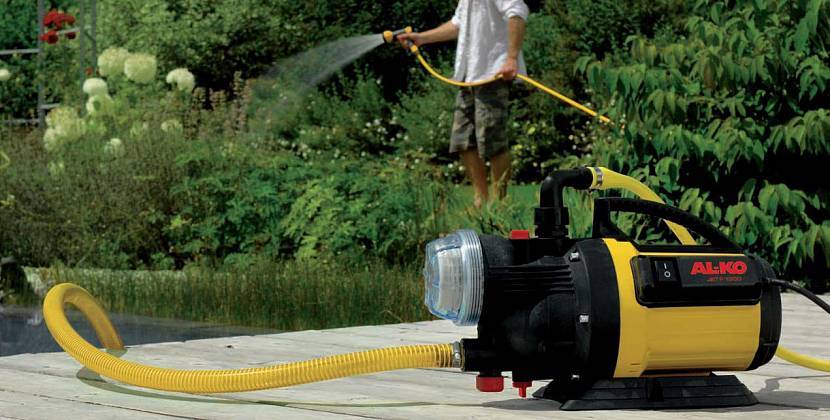

Поверхностные насосы очень сильно шумят – это их главный недостаток. Поэтому перед установкой устройства следует убедиться, что рядом не расположены соседские дома, жителям которых может помешать шум.
Когда лучше брать погружной агрегат?
Если на участке пробита скважина или выкопан колодец, то удобным вариантом забора воды из них будет погружной насос. Он помещается полностью в воду, и выбор конкретной модели будет зависеть от того, на какую высоту она способна поднять водяной столб.
Слабомощные погружные насосы рассчитаны на использование в колодцах и водоемах с достаточной глубиной. Самые простые варианты – вибрационные модели типа «Ручеек», «Родничок» и пр. Они неплохо служат при подъеме воды из неглубокого колодца или близкого водоема, так как их погружают в воду на глубину до 3 метров. При этом от начала зеркала воды должно быть не менее полуметра, так что для мелководья эти насосы, к сожалению, непригодны. Максимальная высота подъема водяного столба – 50 метров, значит, длина шланга при максимальном погружении в 3 метра не должна превышать 450 метров. Цифру рассчитали так: каждый вертикальный метр = 10 горизонтальным. 50 – 3 = 47 м; 47 Х 10 = 470 м. Отнимаем 20 метров на запас, чтобы агрегат работал без напряга. Итог – 450 метров шланга. Если до речки расстояние больше – вибрационный насос не подойдет.
О максимальной высоте подъема воды легко найти информацию на этикетке насоса: она обозначается латинской буквой H и указывается в метрах
При средней производительности 20 литров в минуту, вы выкачаете 2 тыс.л. за 1,5 часа, а если учесть потери давления в местах соединения шлангов, то эта цифра будет еще меньше. Плюс – учтите все переходники, если будете соединять шланги. Они снижают давление, а значит, скорость потока уменьшится. В итоге для полива под корень Ручейки и им подобные вполне пригодны. Но если вы рассчитываете пользоваться разбрызгивателями – вибрационные системы не подойдут. Они слишком чувствительны к изменению давления, и при перегрузках мотор быстро сгорает.
Некоторые практичные дачники обходятся «ручейками» при поливе из емкостей. Они сначала им закачивают жидкость в бочку, та нагревается. А когда нужно, погружают аппарат в емкость и используют его вместо специального бочкового. Единственный, но весомый минус – сильный шум. Пока вы будете поливать, соседи будут вынуждены слушать рев мотора.
Если расстояние до водоема составляет более 200 метров, то самыми надежными будут погружные центробежные насосы, имеющие максимальный напор от 70 м и выше. Чтобы организовать подачу воды на грядки, проложите до начала участка трубы ПНД32 или 40, так как разматывать шланг на такое расстояние каждый раз не очень удобно. Ну, а если все же использовать шланг, то только трехслойный ПВХ 3/4″ с дополнительным армированием. Простые шланги могут слипаться из-за перепадов давления, и система перестанет функционировать.
Поливочные шланги должны быть плотными, многослойными и армированными, чтобы противостоять разреженной атмосфере во время полива и не слипаться
Скважинные (или глубинные) насосы сложны в установке и обслуживании, поэтому требуют профессионального обращения. К тому же, на зиму их приходится демонтировать. Но если иного источника воды на участке нет, то удобнее закачивать такой системой воду в емкости, а после, нагретую, разводить по участку менее мощным и сложным насосом (тем же поверхностным или бочковым).
Вода из скважин всегда очень холодная, поэтому, подняв ее на поверхность погружным насосом, не поливайте прямо на растения, а дайте нагреться в емкостях
Полив из бочки
Дренажные насосы гораздо мощнее обычных бочковых. 200 литровую ёмкость они могут осушить за 2-3 минуты!
По ряду параметров для полива из бочки больше подходит погружной дренажный насос:
У погружного дренажного агрегата, насосная часть с фильтром располагается на дне. Это значит, что он высасывает воду почти «под ноль».
Насос не так шумит, как поверхностный.
Поплавковый механизм самостоятельно отключит насос, когда уровень воды упадёт до критической отметки
Что очень важно, если учесть скорость, с которой прибор будет высасывать воду!
Если на участке есть бассейн, можно использовать его, как накопитель для полива. Огород получит большое количество тёплой воды, а бассейну польза в том, что вода будет часто обновляться. Только не используйте для чистки бассейна бытовую химию.

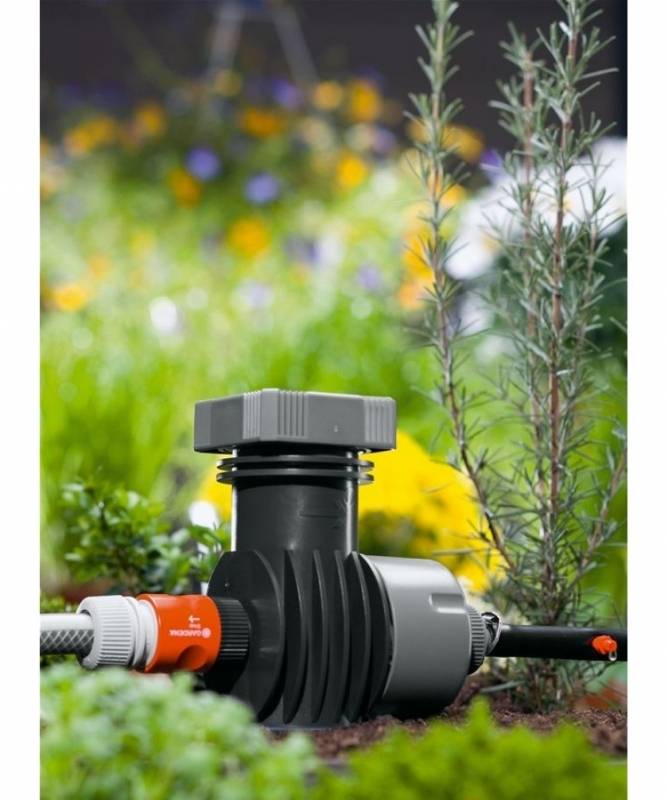

Редуктор для капельного полива
Основное назначение редуктора — это стабилизация давления, его рекомендуется применять при любом способе подачи воды, но давление должно быть чуть выше требуемого. Прежде чем купить редуктор капельного полива, необходимо замерить давление, под которым вода будет подаваться в систему. А также нужно знать или рассчитать необходимое давление для работы системы капельного полива, а также расход воды.
Редукторы бывают нескольких видов:
- поршневые;
- мембранные;
- проточные.
Поршневые редукторы регулируют давление от 1 до 5 бар. При использовании поршневого редуктора обязательно проводить фильтрацию воды. Так как не фильтрованная вода приведёт к преждевременному износу двигателя. Мембранные редукторы регулируют давление воды от 0,5 до 6 бар, и могут работать при более низком расходе воды.
Проточные редукторы — наиболее широко применяются в системах капельного орошения, как в промышленных теплицах, так и на садовых участках. Для работы проточного редуктора необходим расход воды от 0.2 до 1.2 кубометра/час. Проточный редуктор устанавливается после крана. В основе конструкции проточного редуктора лежит лабиринт, который стабилизирует давление воды. Принцип действия проточного редуктора схож с компенсированной капельницей для капельного полива.
Выбираем оборудование для полива
Любая система орошения требует тщательного выбора всего оборудования. Рекомендуется советоваться перед покупкой с профессионалом, который подберет необходимый вид и мощность насоса.
Выбирая насос для полива, необходимо руководствоваться такими критериями:
- Назначение насоса. Необходимо правильно ответить на вопрос, для чего именно будет применяться аппарат, какова частота его включения, мощность. Для обычного полива отлично подходит и обычный поверхностный, но если вместе с этим будет поставляться и питьевая вода, то лучше погружного насоса не найти.
- Источник воды (колодец, накопительная емкость, коллекторная система, дренаж).
- Температура и характеристики жидкости. Для полива часто используют не просто очищенную воду, а смесь, в которую добавляются удобрения. Поэтому насос для полива должен быть устойчивым к таким составам.
- Технические показатели оборудования.
Капельный полив: лучшее спец-оборудование
Хозяева, предпочитающие расходовать воду экономно, поливают огороды капельно. Это экономит время и не растрачивает впустую водные ресурсы. Для капельных поливов существуют специальные погружные насосы, оснащенные автоматикой. Хозяин выставляет определенный режим на реле давления и с помощью таймера задает время полива. Все остальное система берет на себя.
Такое оборудование обходится недешево, но освобождает дачнику много времени, которое ранее тратилось на полив.
Если вы не сможете найти насос с автоматикой в одном комплекте, то можно купить погружной насос и доукомлектовать его нужными деталями
Впрочем, практика показывает, что создать необходимое рабочее давление в 1-2 бар может любой недорогой насос. Другое дело, откуда подается вода. Из водоемов без систем дополнительных фильтров брать жидкость вы не сможете, так как встроенный фильтр быстро забьется. Поэтому остается либо центральное водоснабжение, либо колодец, либо скважина. Варианты агрегатов для этих источников водоснабжения мы уже рассмотрели выше. Правда, стоит добавить, что самый надежный тип насоса для капельного полива – центробежный. Только он способен подавать большое количество воды на протяжении всего дня под высоким давлением без перегрева мотора.
Чтобы подобрать насос с оптимальной производительностью, надо прикинуть, какой на вашем участке будет ежечасный расход воды. Делают это так: расчерчивают на бумаге сетку расположения капельных лент и высчитывают общую длину водопровода. Затем перемножают ее с количеством капельниц, пробитых на 1 погонном метре. Эта цифра и будет производительностью. К примеру, если вы проложите всего 100 м ленты с 5 капельницами на каждом метре, то всех капельниц получится 500. Каждая из них в среднем расходует за час литр воды. Соответственно, нужная производительность насоса – 500 л/час.
При выборе насосов не обязательно искать названия известных марок. Гораздо важнее изучить их мощность, условия эксплуатации и уровень популярности в вашей местности. Последнее понадобится при поломках агрегата: на популярные модели запчасти найти легче, да и в ремонт их берут охотнее.
Преимущества капельного полива и необходимое оборудование
Капельный полив, в отличие от традиционного, намного полезней для растений. Растение не заливается водой, которая затем быстро уходит, а впитывает влагу постепенно. При этом вода расходуется рационально, не возникает корки в виде засохшей земли вокруг растения, которую нужно постоянно рыхлить. В результате это положительно влияет на само растение в плане урожайности. При таком поливе поверхность верхнего слоя земли не размывается, так как напор воды в этом случае минимальный.
Впитывая медленно, вода не забирает собой вглубь гумус и вносимые удобрения, а кроме того, капельное орошение поддается дозированию, то есть полной автоматизации. Кроме того, есть такие комплекты, которые не нуждаются в присутствии хозяина в течении 2-3 недель.
Полив можно проводить по поверхности посредством шланга, который имеет отверстия и с помощью шланга, который заглублён в землю.
При этом вода подается из двух видов источников воды. Это или ёмкость с водой или летний водопровод, который обычно проведён на дачных участках.
- Если рассматривать систему полностью, она состоит, обычно, из:
- Ёмкость, выбор преимущественно за пластмассовой.
- Насос, лучше приобрести погружной для создания системы капельного полива.
- Если соединять напрямую систему от насоса, необходимы два крана – водопроводный, для регулировки скорости подачи воды и запорный, для полного перекрытия воды.
- Трубы, переходники, фитинги, водоотводы это должно быть приготовлено в полном объеме, после предварительно расчета.
- Редуктор для понижающего давления, если система собирается, минуя бочку.

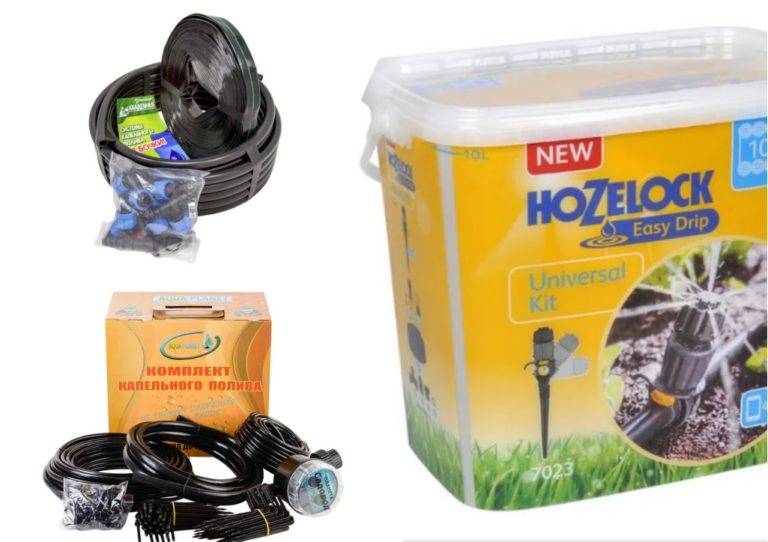

Системы можно выбрать следующих моделей: Аквадуся, белорусского производителя совместно с насосом, работает автономно, программируется. Применяется для площади до 2 соток, цена от 5 400 рублей.
Можно приобрести эту же систему без автоматики, регулировать подачу воды в ручном режиме. Цена будет от 2200 рублей.
Есть простая система без насоса Archimedes по стоимости от 750 рублей.
«Урожай -3» от российского производителя в полном комплекте, но без бочки в Леруа Мерлен можно купить за 891 рубль.
ВИХРЬ ПН-370
Поверхностный насос ВИХРЬ ПН-370 представляет собой универсальное устройство, которое способно подавать воду практически из любых источников. Прибор обеспечивает жидкость с хорошим напором на расстояние до 30 метров. Эксплуатация приспособления отличается своей простотой.
Насос ВИХРЬ ПН-370 отличается производительностью до 45 литров в минуту.
Также данное устройство имеет такие достоинства, как:
- Значительная экономичность, что обусловлено мощностью в 370 Вт
- Существенная устойчивость к внешним механическим повреждениям из-за прочного чугунного корпуса
- Защищенность двигателя от перегрузок
- Длительный срок эксплуатации прибора
- Оптимальное сочетание стоимости и качества
К недостаткам насоса ВИХНЬ ПН-370 относятся такие его особенности:
FAQ
Какой объем воды потребляет система полива?Каждая система полива потребляет определенный объем воды, посмотреть который можно в сопроводительной инструкции. Наиболее экономичными в этом отношении считаются внутрипочвенные системы.
На какое время включать систему автополива?Система автополива регулируется по времени, исходя из конкретных факторов: типа грунта, вида растений, затенения почвы, парник либо открытый грунт. Оптимальным временем полива считаются время перед заходом и перед восходом солнца. Остальные параметры подбираются опытным путем. Например, огурцам требуется много воды, перцам — меньше. При низкой температуре нужно меньше поливать. Поэтому программировать автоматику нужно только исходя из конкретных условий. Внешний вид растений покажет правильно ли отрегулирован полив.
Профилактика систем капельного полива
В начале и в конце каждого сезона требуется профилактика систем капельного полива, для увеличения срока его эксплуатации. Данная процедура включает в себя замену или очистку фильтров, чистку резервуара для воды, дозаторов, а также шлангов для капельного полива. Садоводы очень часто используют компрессор для продувки капельного полива, но при сильных загрязнениях такой метод малоэффективен.
Для прочистки трубок и дозаторов гораздо практичнее использовать слабый раствор фосфорной кислоты примерно в концентрации 0.5 %, поданный под небольшим давлением. Дозаторы можно некоторое время подержать в растворе, после чего продуть их компрессором. При таком способе необходимо позаботиться о том, чтобы выливаемый раствор не попал на грядки. Подобным способом проводилась прочистка кабельных отверстий капельного полива Урожай 2, которая дала неплохой результат.
Применение системы капельного полива на садовом участке, при грамотном монтаже и своевременном уходе, поможет сэкономить множество сил и времени. А также превратит процесс полива садового участка в удовольствие.
Критерии выбора
Сразу надо оговориться, что насосное оборудование определяют его технические характеристики. А именно: мощность, производительность, напор. Но есть и так называемые эксплуатационные характеристики, которые непосредственно завязаны на технических:
- расстояние от бочки до самой дальней точки полива;
- если на дачном участке рельеф неровный, то высота перепада территории;
- время, в течение которого насос будет эксплуатироваться;
- площадь под зеленные насаждения, которые требуют полива, при этом необходимо учитывать, какой вид полива будет применён: дождевой, капельный или под корень.
Давайте рассмотрим каждую техническую характеристику по отдельности и покажем, как правильно сделать выбор на проведённых несложных математических расчётах.
Расчёт производительности
Любой технический прибор или оборудование комплектуется паспортом, в котором указываются его технические характеристики. На насосах производитель устанавливает металлические таблички, где также все параметры агрегаты указываются. Так вот производительность насоса имеет единицу измерения или м/ч, или л/мин.
Производительность насоса измеряется в л/минИсточник fontan.org.ua
Для чего необходим этот показатель. К примеру, вам нужно полить участок 10х20 м, то есть площадь 200 м². Считается, что на 1 м² зеленных насаждений требуется 3-5 литров воды на полив. Соответственно, если поливаемая площадь равна 200 м², то для её увлажнение необходимо выделить: 200х5=1000 литров или 1 м³. Значит, вам надо подбирать насос для полива именно с такой производительностью.
Но тут встаёт другой вопрос, который касается времени. То есть, за какой временной промежуток этот объем воды будет излит на грядки или под деревья. Здесь все зависит от того, что устраивает дачника. То есть это могут быть одни сутки или один час. К примеру, если вы выбрали насос производительностью 50 л/мин, значит, 50 л виды будут поступать из агрегата за одну минуту. Получается так, что за 20 минут насосная установка выбросить 1000 литров, которые вам и нужны.
Надо правильно подобрать насос: сильный полив или маленький фонтанИсточник hgcdn82.azureedge.net
Расчёт напора
Что значит напор. Это высота или расстояние подачи воды, измеряемая в метрах, в конечной точке которой ни напор, ни производительность не уменьшаются. Надо отметить, что высота, то есть вертикальная подача, и горизонтальная имеют разное значение. И между ними есть определённое соотношение – это 1:10. То есть, вертикальный напор в 10 раз меньше горизонтального. К примеру, если в паспорте указано, что напор составляет 10 м, то это его вертикальное значение. Значить, по горизонтали агрегат будет подавать воду на расстояние 100 м.
Теперь о выборе. Ещё один пример для понимания, о чем идёт речь. Если бочка закопана в землю на глубину 1,5 м, а длина поливаемой грядки – 35 м, то в первую очередь надо обозначить, что первый параметр – это чистый напор по вертикали, а второй должен измеряться в десять раз меньше, потому что он горизонтальный. Соответственно требуемый напор насоса: 1,5+3,5=5 м. Но тут необходимо учитывать и так называемые потери на пути перемещения воды. Сюда входят повороты и отводы шланга, в которых теряется до 20% напора. Значит, к полученной величине в 5 м надо добавить 35х0,2=7 м. В итоге получается 5+7=12 м. Специалисты рекомендуют накинуть сюда ещё 10%, так сказать, про запах. Конечный результат: 13,2 м. И это минимальный показатель.
Чем дальше место полива от источника воды, тем больше должен быть напорИсточник sadovij-pomoshnik.ru
Мощность
С этой характеристикой все достаточно просто. Все будет зависеть от того, для какого типа полива насос для подачи воды из ёмкости требуется: для дождевого или капельного. В первом случае необходим мощный агрегат, во втором маломощный.
Линии капельные
Большинство профессиональных садоводов считают подобный вариант полива самым правильным. Его устройство заключается в том, что вдоль ряда посадок прокладывается магистраль для полива, которая представляет собой жесткий ПВХ-рукав, поверхность коего обладает достаточной устойчивостью к воздействию УФ-лучей. В данном рукаве, по месту расположения растения, посредством сверла делают отверстия под крепление выносной капельницы. Соответственно, место ее установки уже определяет каждый садовод самостоятельно. Такая капельница может быть установлена либо под каждое растение, либо с помощью особого разветвителя сможет обслуживать одновременно несколько кустов (обычно от 2 до 4).
Выносные капельницы отличаются между друг дружкой по своим характеристикам. Некоторые могут регулировать расход воды с помощью поворота особого колпачка. Подобный вид называют регулируемым. Нерегулируемые же выливают установленное количество жидкости за единицу времени – 2, 4 либо 8 литров в каждый час.
Выносные компенсированные капельницы призваны обеспечивать равномерный полив всех растений вне зависимости от неровностей рельефа или длины ленты. Такие модели мало чувствительны к возникновению загрязнений, однако, они не пригодны к использованию в самотечных системах. Для полива небольших грядок из емкости без уклона необходимо использовать некомпенсированные капельницы.
