Насосная станция для колодца: правила выбора, установки и подключения оборудования

Электрическое подключение

Большинство бытовых насосных станций подключается к однофазной сети, в которой функции нулевого и защитного проводников разделены. Защитная арматура блока управления — это автомат защиты двигателя с тонкой регулировкой установки и устройство защитного отключения на 30 мА.

Для питания насоса прокладывается силовой кабель в защитной оплетке и в коробе. Сечение и тип кабеля подбирается в соответствии с инструкцией к насосной станции. Его конец заводится на клеммную колодку двигателя через герметичный ввод, жилы обжимаются вилочными или кольцевыми наконечниками. Жёлто-зеленый традиционно подкручиваем к корпусу, остальным назначаем маркировку на усмотрение: фаза — на шпильку, обозначенную L или W2, а ноль — на N или V1. Маркировка может отличаться в зависимости от типа двигателя.

В щитке защитный и нулевой провод подключаются на общие колодки. Фазный, после выхода с устройства защиты, разрывается другим проводом, двухжильным, следующим к регулятору давления, а от него — к блоку защиты от сухого хода. Первым подключается устройство, имеющее два герметичных ввода. Если их нет, к каждому тянется отдельный кабель. И защитный блок, и регулятор имеют нормально замкнутые контакты и подключаются последовательно. Это маловероятно, но если мощность насоса выше 4 кВт, то коммутация нагрузки должна выполняться через контактор.

Как выбрать место для оборудования?

Для эксплуатации насосного оборудования постарайтесь соблюсти некоторые условия:

• минимальное удаление станции от источника воды;
• необходимый температурный режим;
• возможность снижения уровня шума;
• удобное расположение оборудования для обслуживания.

С учетом перечисленных факторов наиболее подходящими местами для установки станции являются кессон, подвал дома и котельная, хотя каждое место имеет свои плюсы и минусы.

Кессоном принято называть сооружение, оборудованное в земле. Его устраивают прямо над выходом ствола скважины, при этом вырывают глубокий котлован, который должен находиться ниже уровня промерзания грунтов. Если насос установить недостаточно глубоко, он не сможет работать круглогодично, так как при первых же морозах выйдет из строя.

Для изготовления кессона используют бетонные кольца, кирпичную кладку, монолитные бетонные блоки, металлические кубы. Вход в кессон находится в верхней части сооружения и представляет собой это люк с плотно прилегающей крышкой

Кессон требует гидроизоляции и дополнительного утепления верхней части – крыши. Кроме того, объема помещения должно быть достаточно, чтобы можно было при необходимости произвести ремонт.

Преимущество установки насосной станции непосредственно в устроенный над устьем скважинный кессон в том, что работающий агрегат будет находиться вдали от жилых помещений и не причинять дискомфорта громким шумом.

Неплохим вариантом для установки станции является подвал. Он находится дальше от скважины, чем кессон, зато в цокольном помещении легко оборудовать место для монтажа. Учитывая угрозу затопления, агрегат устанавливают на небольшом устойчивом возвышении.

Удачный вариант размещения насосной станции в подвале: жилые помещения находятся в некотором отдалении, выход наружу расположен примерно на одном уровне с магистралью, ведущей от скважины

В подвалах загородных домов часто устраивают подсобные помещения (прачечные, кладовки, погреба для хранения консервов), поэтому отопление предусмотрено заранее. Если все же подвал является не отапливаемым, нужно позаботиться о дополнительной теплоизоляции, а еще практичнее – установить дополнительный радиатор.

Устраивать котельную рядом с жилыми комнатами не рекомендуем, так как уровень шума работающего оборудования довольно высок. Если вы все же решили установить насосную станцию в коридоре или кладовке, постарайтесь максимально изолировать помещение.

Существует еще одно решение, но оно будет интересно лишь тем, кто посещает дачу исключительно в летний период.

Можно приобрести компактный переносной агрегат и установить его в небольшую времянку – деревянное сооружение, напоминающее ящик. Главное, чтобы строение было защищено от осадков. На зиму насосную станцию вместе с временным водопроводом разбирают и помещают в теплую комнату.

Особенности выбора конструкции

При сооружении системы водоснабжения частного дома каждый хозяин стремится получить стабильный напор воды независимо от количества точек водопотребления

При сооружении системы водоснабжения частного дома каждый хозяин стремится получить стабильный напор воды независимо от количества точек водопотребления. Автоматическая насосная установка нужна для подъёма жидкости с недр гидротехнического сооружения и подачи её в дом. Сегодня в продаже можно найти большой ассортимент насосных приспособлений, отличающихся мощностью, производительностью, принципом действия и местом расположения. Так, поверхностные модели предназначены для монтажа в доме, кессоне или специальной постройке. Они более простые в ремонте и обслуживании, но более шумные. Мотор погружного агрегата устанавливается глубоко в колодце или скважине, а остальная часть оборудования – на поверхности. Работа такого прибора более тихая, но выполнять его обслуживание сложнее.

Если для обеспечения водоснабжения дома использовать обычный глубинный насос, то он очень быстро выйдет из строя из-за того, что будет очень много работать. В этом случае установка насосной станции более предпочтительна, поскольку каждое открывание крана для того, чтобы набрать воды в чайник или помыть руки, не будет вызывать запуск насоса. Поскольку каждый прибор рассчитан на определённое количество циклов включения и выключения, это позволит продлить срок службы установки.

Насосная станция для водоснабжения загородного дома или дачи состоит из следующих составных частей:

• насосное устройство (поверхностное или погружное);
• фильтрующее приспособление (приобретается отдельно);
• гидроаккумулятор с резиновой мембраной, которая позволяет поддерживать давление в системе, или накопительный бак;
• узел управления, позволяет отслеживать давление в гидробаке и производить запуск и отключение агрегата (вместо него может использоваться поплавковый выключатель).

Важно: для обеспечения водой частного дома лучше выполнять монтаж насосной станции с гидроаккумулятором и датчиками управления. Всё дело в том, что система с накопительным баком более сложная в монтаже, её нужно монтировать только на чердаке дома, поскольку жидкость поступает к потребителю самотёком. Кроме того агрегаты с использованием накопительной ёмкости не создают в системе определённое давление

Кроме того агрегаты с использованием накопительной ёмкости не создают в системе определённое давление

Всё дело в том, что система с накопительным баком более сложная в монтаже, её нужно монтировать только на чердаке дома, поскольку жидкость поступает к потребителю самотёком. Кроме того агрегаты с использованием накопительной ёмкости не создают в системе определённое давление.

В отличие от накопителя в гидробаке создаётся давление, что обеспечивает подачу с постоянным напором даже к нескольким потребителям. Кроме того монтаж такого устройства можно выполнять в подвале дома. Как выполняется установка и подключение такого изделия, вы можете узнать из предложенного в конце статьи видео.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

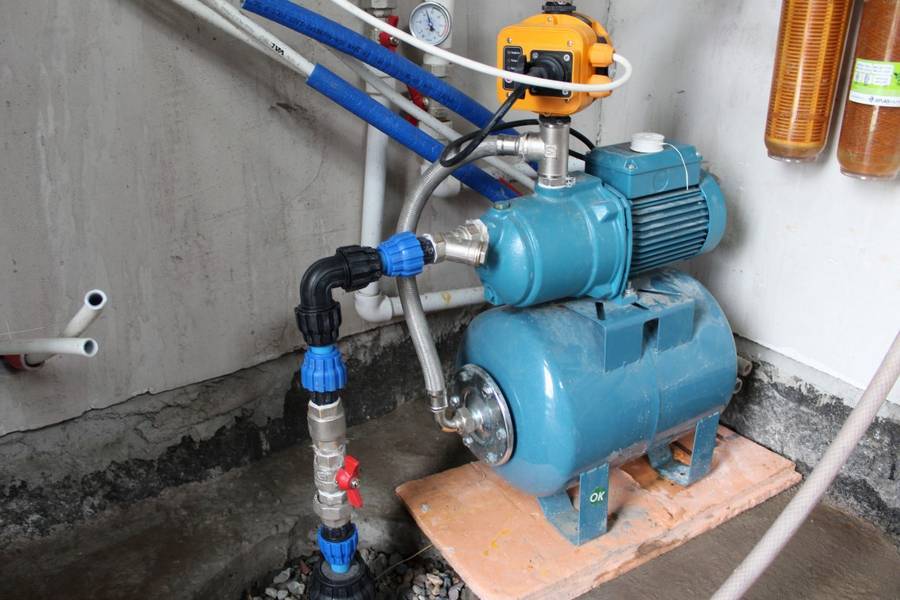

Так выглядет насосная станция

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в котельной

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5 °C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Подключение гидроаккумулятора и автоматику

Чтобы обеспечить бесперебойную подачу воды, недостаточно знать, как подключить аппарат, важно защитить двигатель помпы от перегрева. В системе автономного водоснабжения агрегаты с встроенной автоматикой защищены от перепадов напряжения и работы на сухую, когда недостаточно воды в шахте

Контроль за работой помпы позволяет регулировать давление и напор жидкости в соответствии с заложенными параметрами в программе.

1 ) В схеме с гидроаккумулятором емкость гидронакопителя с контролирующим блоком реле, установленные в техническом помещении, обеспечивают регулировку давления в трубопроводе:

давление в системе контролирует датчик. При снижении напора, когда помпа перестает всасывать воду, колодец мелеет, электродатчик передает сигнал на контролирующее реле, работающее как выключатель, и агрегат перестает качать.

2 ) Электронная структура автоматики с помощью цифровых мини-блоков, установленных в трубопроводе или в насосе, повышает качество работы и защиты аппарата:

• встроенные в шланг высокого давления датчики потока отключают помпу, если в системе заканчивается жидкость, опускается уровень водоносного слоя.
• датчики минимального давления, смонтированные в корпусе агрегата, обеспечивают поддержание его в системе не менее 3,5 атмосфер. Если потребления воды нет, давление в гидроаккумуляторе нормативное, помпа отключается. Когда кран открывается, происходит расход жидкости, давление опускается ниже нормы, включается агрегат. Если оно в накопительном баке не достигает нормативного, выполняется настройка напорного клапана.

При установке насоса в колодце важно знать, как работает автоматика, защищающая агрегат от аварийных ситуаций, обеспечивающая стабильную подачу воды в дом

Тестирование системы

Проверить работу системы водоснабжения нужно в обязательном порядке перед непосредственным подключением насосной станции к источнику воды. Чтобы избежать неожиданных неприятных моментов на этом этапе, необходимо соблюдать несколько правил.

Полноценная работа оборудования возможна только после полного окончания монтажа наружного водопровода и установки внутренней разводки. Проверку системы можно проверять магистралью для полива, предварительно отключив кран внутренней части.

Подготовка оборудования выполняется в следующем порядке:

• Откручивают крышку гидроаккумулятора и с помощью воронки наполняют емкость водой. Чтобы заполнить водой насос и прилегающие трубы, потребуется около 15 литров воды.
• Крышку горловины плотно закрывают.
• Выполняют проверку параметров давления в гидроаккумуляторе, при недостаточных значениях давление нагнетают компрессором.
• Открывают запорную арматуру на подающих трубах и пускают воду в систему.
• Подключают оборудование к электрической сети. С началом работы мотора вода постепенно заполнит все участки водопроводной системы. После полного удаления воздуха из системы кран можно закрыть.

При достижении определенных параметров давления (чаще всего производитель выставляет 3 атмосферы) в правильно установленной системе срабатывает реле давления, которое должно отключить подачу воды.

После успешного тестирования системы водоснабжения выполняют завершающие мероприятия, включая окончательное закрепление труб внутри дома и обратную засыпку внешней части водопровода.

1 Как устроена насосная станция?

Станция для колодца состоит из следующих элементов:

1. Поверхностный насос с электроприводом (реже – устройство может быть погружным).
2. Накопительный бак – гидроаккумулятор.
3. Реле давления.
4. Манометр.

Насос – собственно, устройство, которое и перекачивает воду из источника в систему водоснабжения. Он имеет центробежный принцип действия: рабочий вал с лопастями соединен с электродвигателем.

Вращение двигателя приводит к вращению вала, лопасти которого начинают захватывать воду и перемещать ее – от патрубка входа (всаса) к патрубку выхода (нагнетания, в систему).

Бак – емкость (объем может варьироваться), в которой накапливается нагнетаемая насосом вода. Его задача – это гашение возможных гидроударов, скачков давления (а они обязательно будут – из-за постоянного включения-выключения насоса).

Емкость также служит своеобразным аккумулятором, который накапливает воду: во время простоя насоса водоснабжение системы будет производиться из бака. Конструктивно это выглядит следующим образом: в металлический корпус гидроаккумулятора помещается резиновая мембрана. Между нею и стенками корпуса закачивается воздух.

Насосная станция Педролло (Pedrollo).

Реле давления – механизм, отвечающий за автоматическое включение и отключение насоса, которое зависит от давления в системе водоснабжения.

Манометр – устройство, позволяющее визуально контролировать давление в системе.

1.1 Принцип работы

В колодец на определенную глубину погружается шланг, который подключается ко всасывающему (входному) патрубку насоса. Нагнетательный (выходной) патрубок, само собой, подключается к самому водопроводу.

Включающийся насос (от сигнала, поступающего с реле давления) начинает нагнетать воду в систему водоснабжения и в накопительный бак. Когда давление в емкости достигнет отметки в 2.8 атмосфер – вновь сработает реле давления, только теперь – на выключение устройства.

После этого водоснабжение будет осуществляться из бака – воду в систему будет выталкивать сжатый воздух, давящий на мембрану.

Таким образом Вы сможете пользоваться водопроводом, даже если дома пропадет электроэнергия – поскольку гидроаккумулятор будет иметь ее определенный запас (само собой – ограниченный объемами емкости).

Когда давление внутри бака снизится ниже отметки в 1.5 атмосферы (т.е. определенное количество воды будет использовано) – реле давления вновь подаст сигнал на включение насоса.

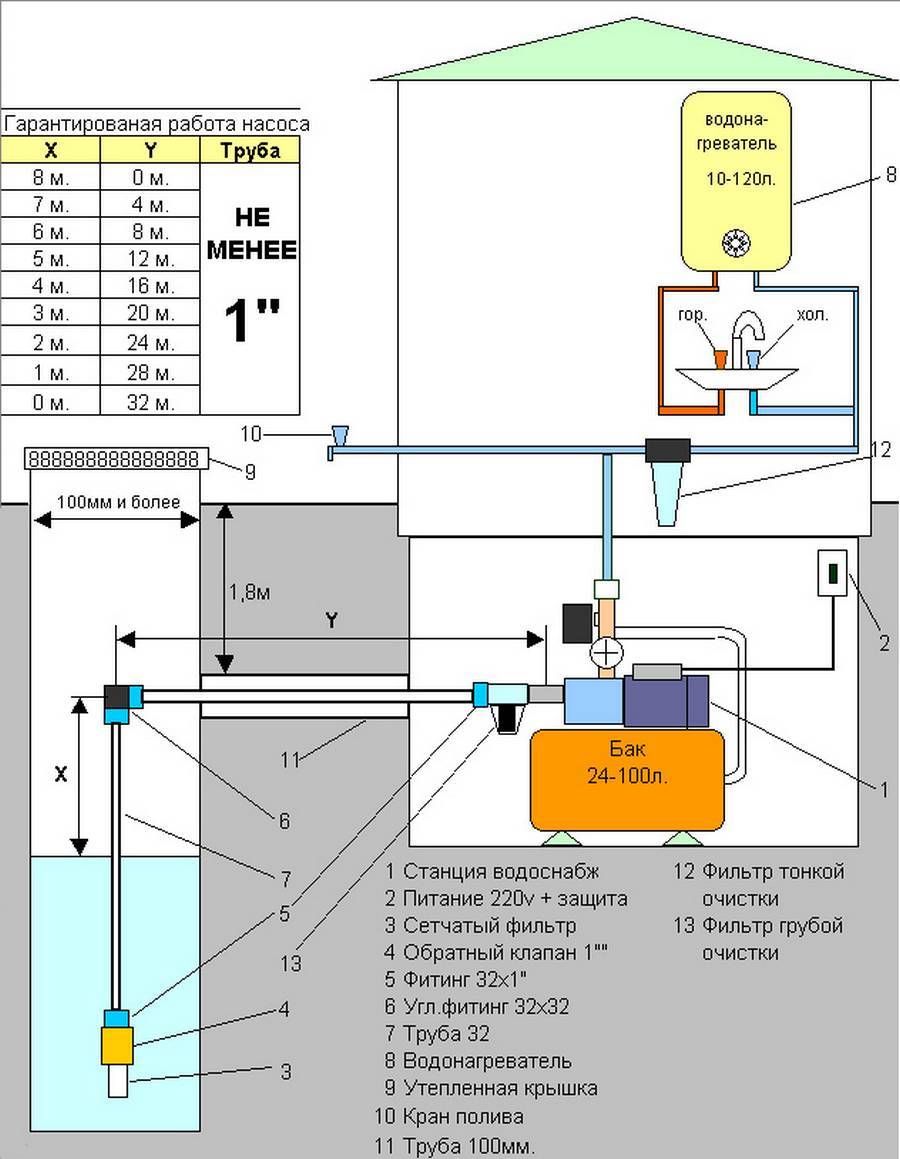

Примерная схема размещения насосной станции, колодца и потребителей воды.

Кстати, о самом реле – принцип его работы также рассмотреть актуально, поскольку эта часть является очень и очень важной. Конструктивно это устройство выполнено следующим образом: на основание (выполняется из металла) устанавливается платформа (тоже металлическая), прикрепляемая одним концом

Снизу платформа подпирается поршнем – он поднимается под воздействием воды и будет выталкивать ее вверх. На платформе установлены две пружины: одна – большая (располагается над поршнем), вторая – маленькая (располагается в стороне от шарнира).

Обе они создают противодействие поршню, который поднимается снизу – воздействуя на платформу сверху. Растущее в системе давление, пересиливая сопротивление пружины – сначала большой, а затем – маленькой (когда большая уже начнет сжиматься).

После вступления в работу второй (маленькой) пружины платформе остается пройти (подняться) совсем небольшое расстояние, прежде чем насос выключится – это происходит после достижения определенной отметки.

1.2 Преимущества использования

Список преимуществ – следующий:

• полная автоматизация работы водопроводной системы;
• минимализация вреда от гидроударов (благодаря применению гидроаккумулятора);
• большой выбор моделей, с многообразием вариаций характеристик;
• компактность;
• постоянное поддержание стабильного давления в системе;
• возможность применения для того, чтобы создать водоснабжение как для дачи, так и для загородного дома.

Пример расположения насосной станции снаружи дома, возле колодца.

Наличие гидроаккумулятора, кстати, является достаточно важным положительным нюансом – поскольку существенно замедляется износ насоса, который не слишком хорошо переносит частые включения и выключения.

При отсутствии бака в системе насосу придется включаться в разы чаще – при каждом открытии крана. Как следствие – ремонта двигатель потребует гораздо раньше.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Как правильно выбирать колодезный насос?

Большинство насосов при наличии достаточных рабочих характеристик позволяют обеспечивать водоснабжение из колодца. Но выполнить эту функцию с надлежащей мощностной отдачей, надежностью и экономностью могут далеко не все агрегаты

Обращать внимание следует на погружные станции, а также на автоматизированные модели установок, которые используются на поверхности. Перед выбором агрегата независимо от его типа необходимо правильно рассчитать рабочие параметры

Главным из них будет высота от воды до места, куда будет осуществляться ее доставка. Во-первых, при таком расчете 10 м по горизонтали будут соответствовать 1 м по высоте при подъеме. Во-вторых, надо будет учесть и возможные ответвления к другим возможным точкам потребления. В итоге полученное расстояние накладывается на напорную высоту искомого агрегата. Далее рассчитывается и вместимость ресивера, которым снабжается насосная станция для колодца. Как выбрать модель по этому компоненту? Объем должен определяться в зависимости от конкретных нужд. И он же будет определять режим действия гидроаккумулятора. Одно дело если станция будет в ограниченные интервалы осуществлять медленный полив при давлении от аккумулятора на 3,5 Атм, и другое – быстрое наполнение душа объемом на 20-30 л, при котором потребуется уровень давления в 6-7 Атм.

Технология монтажных работ

Выбираем место

Монтаж в специальном укрытии

Прежде чем начать работы по установке насосного агрегата, необходимо выбрать подходящее место.

Требования к нему следующие:

• Во-первых, система должна размещаться в непосредственной близости к источнику воды. Это позволит нам обеспечить максимально эффективный водозабор без потерь мощности.
• Во-вторых, устройство необходимо защитить от воздействия атмосферных осадков. Конечно, большинство насосных станций выпускаются в герметичных корпусах, но на постоянную работу под дождем и снегом они явно не рассчитаны.
• В-третьих, место установки должно обеспечивать доступ к системе для наладки и профилактических работ.
• Также не стоит забывать, что электродвигатель насоса издает довольно сильный шум, потому в жилых помещениях монтировать их не стоит.

Фото подвесного крепления на специальной полке

С этой точки зрения идеальным местом для монтажа будут подвал дома (если колодец расположен в непосредственной близости от фундамента), приямок или кессон. Также можно разместить управляющую станцию в самом колодце, закрепив ее на специальной полке под горловиной.

Прокладываем трубы

После того как место монтажа выбрано, нам необходимо проложить трубу от дома до источника воды.

Инструкция по выполнению работ в данном случае довольно проста:

• Копаем траншею с уклоном по направлению к скважине. Глубина траншеи должна быть несколько больше глубины промерзания грунта – так мы защитим трубу от образования ледяных пробок.
• На дно траншеи засыпаем песчаную подушку толщиной до 20 см.
• Укладываем трубу, предварительно обернув ее теплоизоляционными материалами.

Труба с утеплителем в траншее

• В фундаменте проделываем отверстие, через которое заводим трубу в подвал или подпол.
• Присоединяем трубопровод к внутренней разводке, тщательно теплоизолируя все участки в неотапливаемых помещениях.
• Другой конец трубы присоединяем к насосной станции через специальный фитинг с обратным клапаном и сеточкой для очистки от взвешенных частиц. Цена такой детали невелика, однако ее использование существенно повышает стабильность работы системы.

Подключаем агрегат

Схема установки

Далее нам необходимо подключить и запустить сам агрегат.

Схема подключения насосной станции для колодца достаточно проста, и реализовать ее можно при наличии даже минимальных навыков:

• Для начала готовим основание, на котором будет крепиться сама станция. Лучше всего для этого подойдет небольшой подиум, сложенный из кирпича или отлитый из монолитного армированного бетона. Минимальная высота такого подиума составляет около 20 см.
• Непосредственно под ножки агрегата стоит подложить резиновый коврик толщиной около 10 мм. Упругий материал будет эффективно компенсировать вибрации, снижая износ оборудования и уменьшая уровень шума.
• Ножки насоса устанавливаем на резиновую прокладку и фиксируем с помощью анкерных болтов с широкими шайбами.

Далее необходимо присоединить водозаборный шланг.

Для подключения используем:

• Дюймовую муфту с наружной резьбой.
• Стальной или бронзовый уголок с наружной резьбой.
• Подходящий по диаметру обратный клапан, обеспечивающий равномерное поступление воды в систему.
• Соединение-«американку».

Основные детали и последовательность монтажа

Соединяем все детали в единую систему, подключая водозаборную трубу к насосной части. При этом необходимо следить за герметичностью всех стыков.

По этой же методике подключаем выводящую трубу. Как было отмечено ранее, здесь можно установить грубый фильтр из металлической сеточки.

Оптимизировать нашу систему можно, установив фильтр предварительной очистки перед насосной частью. Использование этого недорогого устройства позволяет продлить срок эксплуатации насоса, поскольку попадающие в проточную секцию частички глины и песка являются основным фактором износа деталей.

Предпусковая настройка

Воду для настройки можно залить через воронку

• Для регулировки давления в насос через специальное технологическое отверстие заливаем около двух литров воды.
• Выполняем пробный пуск агрегата, фиксируя момент запуска и остановки системы. Оптимальный показатель отключения – от 2,5 до 3 бар, включаться насосная часть должна на 1,8 – 1,5 бар.
• Если отмечены отклонения от данных цифр, то необходимо открыть крышку на реле давления и откалибровать его путем вращения регулировочных винтов. Как правило, на них наносится маркировка, фиксирующая направление увеличения и уменьшения показателя.

После того как регулировка будет закончена, насос можно подключать для работы в штатном режиме.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
4. Подсоедините станцию к электросети и включите ее.
5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

1. Отключите агрегат и слейте воду из гидроаккумулятора.
2. Снимите крышку с реле давления.
3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Заключение

Так же, как различаются насосы в зависимости от возможностей работы с разными источниками воды, они различаются и в зависимости от целевых потребителей. Ведь одно дело – обслуживать близкорасположенные грузки, а другое – доставлять воду на второй этаж удаленного на те же 20 м дома. Во втором случае, к примеру, насосная станция воды колодца может быть дополнена вспомогательным средством водоснабжения. Это решение позволит снять нагрузку на агрегат и сбалансировать давление в каналах перекачки. С другой стороны, как раз в таком случае может прийти на помощь мощная станция с высокими рабочими показателями – впрочем, и в такой конфигурации вся нагрузка будет возложена на один-единственный агрегат.
