Насосная станция своими руками: схемы подключения и правила монтажа

Ошибки подключения

Чтобы подключение прошло быстро и правильно, вам стоит учесть и избежать ошибок, которые чаще всего допускают при самостоятельном монтаже:

При прокладке трубопровода к дому, необходимо давать небольшой запас длины. Всё дело в том, что стоит учитывать малейшие повороты, изгибы и даже толщину фундамента, через который труба будет заводиться в дом.
Все резьбовые соединения стоит затягивать ключом

Если вы используете уплотнители и закрутите соединения вручную, этого будет недостаточно, поэтому в ходе эксплуатации системы велика вероятность возникновения протечек.
Установке гидроаккумулятора стоит уделить особое внимание. Если давление в гидробаке находится ниже отметки 1,2-1,5 атм., то его необходимо повысить

Для этого можно использовать обычный автомобильный насос.

Видео руководство по подключению насосной станции своими руками:

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:

  • Подача воды из источника водоснабжения во внутридомовую сеть.
  • Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.

Главные функциональные узлы водонасосных станций:

  • Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
  • Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
  • Датчики давления (манометры), соединённые с реле, а те, в свою очередь, — с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
  • Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
  • Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.

Зачем он нужен?

Название поверхностного насоса говорит само за себя – это устройство для правильного функционирования не требует погружения в воду. Его устанавливают «на суше», а жидкость подается в трубы при помощи гибкого шланга, идущего от насоса в воду. Благодаря легкому доступу к устройству, поверхностный насос прост в обслуживании, чем и привлекает владельцев частных домов.

Поверхностный насос, помимо подачи воды в коттедж, может быть использован также для полива огородного участка или откачивания воды из подвала, что актуально для территорий с частыми подтоплениями в весенний период.

Работает обычный поверхностный насос так: на конце всасывающего водовода, который не опущен в воду, создается разрежение, а жидкость начинает подниматься по шлангу благодаря разнице показателей давления на обоих его концах. Интересно, что на участке всасывания этот показатель равен 760 мм рт. ст. при полном вакууме и, заменив ртуть на воду, мы получим высоту уже в 10,3 м. Вот и получается, что при полном вакууме жидкость сможет подняться только на эту величину. Также следует учитывать и наличие определенных потерь при трении о стенки водовода – таким образом, получаем расстояние всего около 9 м. В итоге настоящая рабочая высота поверхностного насоса совсем мала – около 8-9 м.

При выборе насоса важно еще и учитывать расстояние от скважины до самого насоса, а также положение водовода. То есть, стоит помнить, что 4 м горизонтальной части шланга будут эквивалентны 1 м подъема воды

Работает поверхностный насос следующим образом.

  1. или гидроаккумулятор, подключенный к насосу, за счет конструкции наполнится водой до определенной отметки.
  2. Автоматика насоса отключит его после достижения водой определенного уровня. Подача воды прекратится.
  3. Когда вода из бака будет израсходована, насос снова автоматически включится и вновь наполнит гидроаккумулятор полностью, после чего остановится.

Если нужно качать воду из неглубокого колодца либо близко расположенного водоема, то приобретение поверхностного насоса будет наилучшим вариантом организации автономной подачи воды в дом. При этом такое устройство устанавливается очень просто и не нуждается в особых условиях эксплуатации.

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

  • Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
  • Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
  • Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод.

Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса.

Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики – более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

Галерея изображений

Фото из

Реле давления для управления насосной станцией

Компоненты и устройство реле давления

Блок управления насосным оборудованием

Расширенный функционал блока автоматики

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода.

Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

Чувствительными элементами реле давления являются две пружины. Большую настраивают на минимальное давление, малую – на разницу между минимальным и максимальным

Работа насосной станции происходит циклами, каждый из которых можно разделить на два этапа:

  1. Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
  2. При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Количество циклов в час не должно превышать ограничение на максимальное количество включений, допустимое для используемого насоса.

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя. Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

  • насос,
  • гидроаккумулятор,
  • реле давления,
  • обратный клапан,
  • манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

  • один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
  • к выводам на четверть дюйма подключаются манометр и реле давления;
  • остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Назначение и устройство насосной станции

Станция насосного оборудования выполняет сразу две функции – подает воду в систему водоснабжения дома и автоматически поддерживает в ней заданное давление. Это позволяет прокладывать разветвленную сеть водопровода и подключать к нему бытовую технику – душевую кабину, бойлер, посудомоечную и стиральную машину.

Типовая конструкция станции включает:

  • Насос;
  • Гидроаккумулятор;
  • Блок автоматики;
  • Входной сетчатый фильтр – необходим для исключения попадания в систему частиц примесей и возможных загрязнений;
  • Трубопроводы, шланги и необходимые фитинги.

Чтобы предотвратить отток жидкости из системы при остановке насоса или снижении давления, в зоне забора воды устанавливается  обратный клапан. Необходим также источник забора воды. Для этого устраивают колодец или скважину. Возможно использование резервуара (бассейна) с привозной водой и открытых водоемов, если характеристики агрегата позволяют проводить перекачку загрязненной жидкости.

Галерея изображений
Фото из

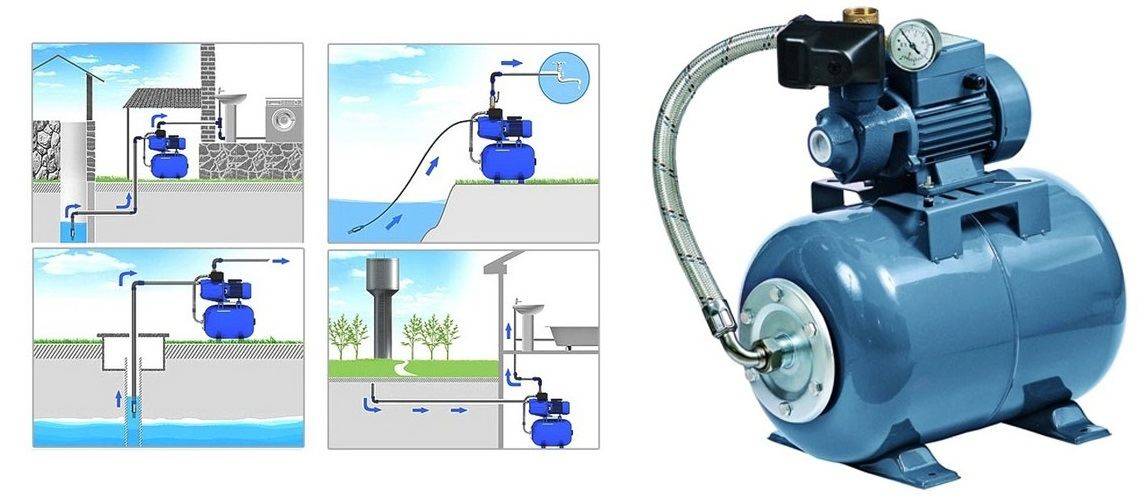

Насосная станция в заводской сборке представляет собой комплекс устройств для автоматизации водоснабжения. Основной ее агрегат — поверхностный насос

Ввиду ограничений в технических возможностях поверхностных насосов они используются в подъеме воды с глубины 8 — 12 м (в зависимости от модели и производителя)

Использование насосной станции для забора воды из колодца позволяет создать систему водоснабжения, автоматически включающуюся и отключающуюся по мере наполнения сети водой

Насосной станцией производится откачка воды из открытого природного или искусственного водоема и транспортировка к точкам водоразбора

Насосную гидропневматическую установку с глубинным насосом устраивают, если забор воды будет производиться с глубины более 25 м

В случае работы с погружным насосом компоненты насосной системы подбирают согласно дебиту источника и в соответствии с решением конкретных задач

Кроме обязательной составляющей насосной системы, гидробака, в комплект должен входить манометр и реле давления, необходимое для активизации и остановки насоса

Насосная станция в паре с дополнительным гидробаком может быть применен, если станция используется в качестве повысительного агрегата

Насосная станция в полной заводской сборке

Насосная станция для забора воды из скважины-иглы

Насосная станция в схеме водоснабжения из колодца

Откачка воды из открытого природного водоема

Насосная система в паре с погружным насосом

Компоненты насосной системы для глубокой скважины

Реле давления и манометр для насосной станции

Насосная станция как повышающий давление агрегат

Если забор осуществляют из естественного водоема (пруда, реки, озера), воду применяют только для хозяйственных нужд и полива. Если извлечение воды производится из колодца или скважины, требуется провести анализ. Согласно результатам исследования определяется принадлежность воды к питьевой или хозяйственной категории.

Насосная станция представляет собой компактное и в то же время функциональное оборудование, которое обеспечивает стабильное водоснабжение частного дома

Виды насосных станций водоснабжения

Известные конструкции водоснабжающих станций различаются между собой по ряду показателей, в связи, с чем выбор наиболее подходящей конструкции должен учитывать в первую очередь круг решаемых задач.

По типу расположения эжектора

  • Конструкции с вмонтированным эжектором дают возможность забора воды из источника, глубина которого не превышает 8 м. Такие установки обладают невысокой мощностью и способны обеспечивать слабый напор водяного столба, однако такая станция устойчива к попаданию воздуха в систему. Особенностью устройств этого типа является избыточный шум, в связи с чем, рекомендуется выполнять их монтаж в специально отведенном пространстве колодца (кессоне) или в отдельном сооружении.
  • Схема с использованием выдвижного эжектора характеризуется способностью обеспечивать подъем воды с глубины 50 м, при этом всасывающее устройство заглубляется в толщу воды. Учитывая низкий уровень шума, создаваемый при работе агрегата, существует возможность монтажа устройства в пределах дома. Такие аппараты хороши при большой глубине скважины, поскольку обеспечивают хороший напор при сравнительно малых затратах энергии. Однако, при всасывании часто происходит вовлечение в конструкцию частиц пыли и грязи, что приводит к засорению эжектора и его быстрой поломке. Производительность таких станций находится в прямой зависимости от глубины погружения аппарата.

По типу водозабора:

  • Поверхностные станции, монтируются над уровнем земли, забор воды осуществляется при помощи заглубленного шланга, имеющего небольшой диаметр. К достоинствам такой схемы следует отнести возможность быстрого выполнения ремонтных операций и простоту использования агрегата. Критичным параметром для таких устройств является глубина источника, которая не должна превышать 9м. Кроме этого, вихревые насосы такого типа чувствительны к воздействию влаги и морозам, что необходимо предусматривать при выборе места для их установки с учетом уровня производимого ими шума. К весомым преимуществам таких механизмов, можно отнести меньшую цену, которая компенсируется большими затратами энергии по отношению к насосам погружного типа.
  • Устройства погружного типа заглубляются в источник, что не отражается на их работе, поскольку все узлы насоса смонтированы в корпусе из водонепроницаемого материала. Эти механизмы способны обеспечивать надежную подачу и хороший напор при заглублении существенно ниже уровня 10м. К их преимуществам относится простота монтажа и экономичность, однако их стоимость превышает конструкции поверхностного типа.

По типу накопительной емкости:

  • Механизмы, оборудованные накопительным баком емкостью до 100л, представляет собой резервуар, монтируемый на поверхности чердака в который насосом нагнетается вода до заполнения объема конструкции. После этого, вода поступает свободным током по трубопроводам и расходуется по мере необходимости, причем насосы включаются при полном опустошении емкости. Не очень высокая популярность этих устройств объясняется тем, что наряду с экономичностью, схема обладает массой недостатков, среди которых большой объем занимаемого пространства, слабый напор в системе и наличие риска затопления дома.
  • Схемы, предусматривающие наличие мембранного бака или гидроаккумулятора, отличает возможность регулировки давления, что дает возможность монтажа накопительного резервуара в подвале или специально оборудованном помещении. Система отличается герметичностью, широкой линейкой выпускаемых конструкций, что позволяет выбрать достаточно компактную модель. С другой стороны, при нормальном напоре, емкость накопительного бака редко превышает 30л, кроме того, такие механизмы имеют ощутимо большую стоимость по сравнению с предыдущим вариантом. Современные типы гидроаккумуляторов обеспечивают защиту насоса от частых включений, при этом такая схема, предусматривающая использование автоматического контроля при выборе объема емкости ориентируется на дебет источника.

По типу насоса:

  • Колодезные насосы некритичны к качеству проходящей через них воды, однако обеспечивают меньшую производительность по сравнению с устройствами погружного типа.
  • Центробежные погружные механизмы обеспечивают хороший напор воды, однако чувствительны к наличию примесей и чистоте воды в источнике.

Приведенная классификация свидетельствует о наличии большого разнообразия схем системы водоснабжения. Основными ориентирами при выборе между ними является производительность скважины, потребляемая мощность установки и удобство использования той или иной схемы.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

На трубопроводе

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

Через штуцер

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

  • трубопровод от источника забора воды,
  • реле,
  • манометр,
  • трубопровод, подающий воду в дом,
  • собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.


Схема подключения реле давления воды к погружному насосу

Для обоих вариантов справедливы следующие рекомендации:

  • Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
  • Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
  • Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
  • Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
  • Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Регулируем работу станции насосного оборудования

После установки соединительных элементов, систему необходимо запустить в тестовом режиме, чтобы проверить герметичность и работоспособность всех ее сегментов. Перед запуском в заливное отверстие станции насосного оборудования вливается вода, этим исключается работа устройства «насухо».

Как правило, все регулировочные параметры устанавливаются на станции еще до ее запуска, исходя из рассчитанных параметров водопроводной системы дома. В ходе эксплуатации рабочие узлы станции насосного оборудования могут изнашиваться, поэтому примерно в раз год желательно проводить дополнительную регулировку параметра работы насосов. Точная регулировка система насосного оборудования с встроенными аккумуляторами давления производится собственным блоком автоматики.

Узлы автоматики станции насосного оборудования

Как видите, подключение станции насосного оборудования доступно даже непрофессионалу при наличии минимальных технологических навыков. Ее монтаж поможет вам обеспечить бесперебойное снабжение водой вашего дома и приусадебного участка.

Схемы насосных станций водоснабжения поверхностного и руслового типа

Береговые комплексы разделяются на совмещенные, а также раздельные. Первый вариант используется при глубине источника достаточно большой для беспрепятственного отбора воды, при этом диапазон изменений уровня водоема должен находиться в пределах от пяти до восьми метров. Степень удаленности здания с насосным оборудованием зависит от рельефа береговой линии и особенностей почвы. Наиболее оптимальный вариант – возведение водозаборника около уреза зеркала водоема либо на малом удалении от него.

Разделенные береговые системы монтируются на водоемах, характеризующихся обширной площадью разлива. В этом случае установка водозаборника осуществляется непосредственно вблизи воды, а строительство помещения насосного комплекса осуществляется в точке, до которой гарантированно не доходит вода при разливе. Передача жидкости от водозаборника к комплексу производится по трубам самотеком.

Совмещенные русловые комплексы применяются при возможных изменениях уровня водоема от 12 до 20 метров. Помещение станции возводят непосредственно в русле водоема, что добавляет ему устойчивости.

Подобные комплексы раздельного типа проектируются для установки в реках с небольшой глубиной либо при достаточно пологом русле. В этом случае водозаборник опускают в реку, а водоприемник возводят на берегу. Передача воды осуществляется по коммуникационным трубам с помощью самотека.

При появлении планов монтажа насосного оборудования для забора воды из водохранилища, первое, что требуется сделать, это выяснить возможность и необходимость совмещения комплекса с существующей плотиной. Кроме того, следует определить возможность применения водоспуска в качестве водозаборника. Такую же функцию может выполнять поверхностный водосброс.
