Насосные станции для скважин: как выбрать, особенности подключения и установки

Принцип работы напорного оборудования

Установки эжекторного типа более мощные

Установленная на поверхности станция предназначена для подачи жидкости с источников на небольшой глубине: до 8–9 метров. Напорное оборудование не надо погружать в воду.

Работает поверхностный насос по такому принципу:

1. Расширительный бак либо гидравлический аккумулятор, подсоединенный к насосу, за счет конструкции заполняется водой до установленного уровня.
2. Автоматика выключает помпу после того, как жидкость дойдет до определенной отметки. Водозабор прекращается.
3. При понижении уровня жидкости в накопителе автоматика включает насос, и он наполняет гидравлический аккумулятор.

Принцип действия основан на том, что в части всасывающего шланга, не опущенного в жидкость, создается разрежение. Вода поднимается по водоводу из-за различия показателей давления между его концами.

Монтаж самой установки не составляет трудностей. Для этого нужно лишь внимательно изучить приложенное руководство и соединить детали друг с другом. Схема монтажа на нужном месте и подключения к скважине сложнее.

Установка насосной станции — внутренние работы

Внутренние работы при оборудовании домашнего водопровода можно разделить на две части: монтаж напорной магистрали до фильтра первичной очистки и разводка трубопроводов по дому до планируемых точек водоразбора. Здесь будет рассмотрена разводка до фильтра.

Эта часть напорной магистрали выполняется полиэтиленовой трубой. В первую очередь монтируется запорный вентиль, которым можно перекрыть подачу воды на весь дом в случае необходимости. Он должен отвечать двум требованиям — быть надёжным и иметь возможность для быстрого демонтажа без разборки всей магистрали. Наилучшим образом этим требованиям соответствует латунный шаровый вентиль с «американкой».

После насоса обязательно ставится тройник с отводом для заполнения системы водой с вентилем и обратным клапаном на линии водопровода к потребителю

Не стоит приобретать дешёвый силуминовый кран — срок его службы редко превышает 5 лет, после чего он рассыпается, что чревато угрозой затопления.

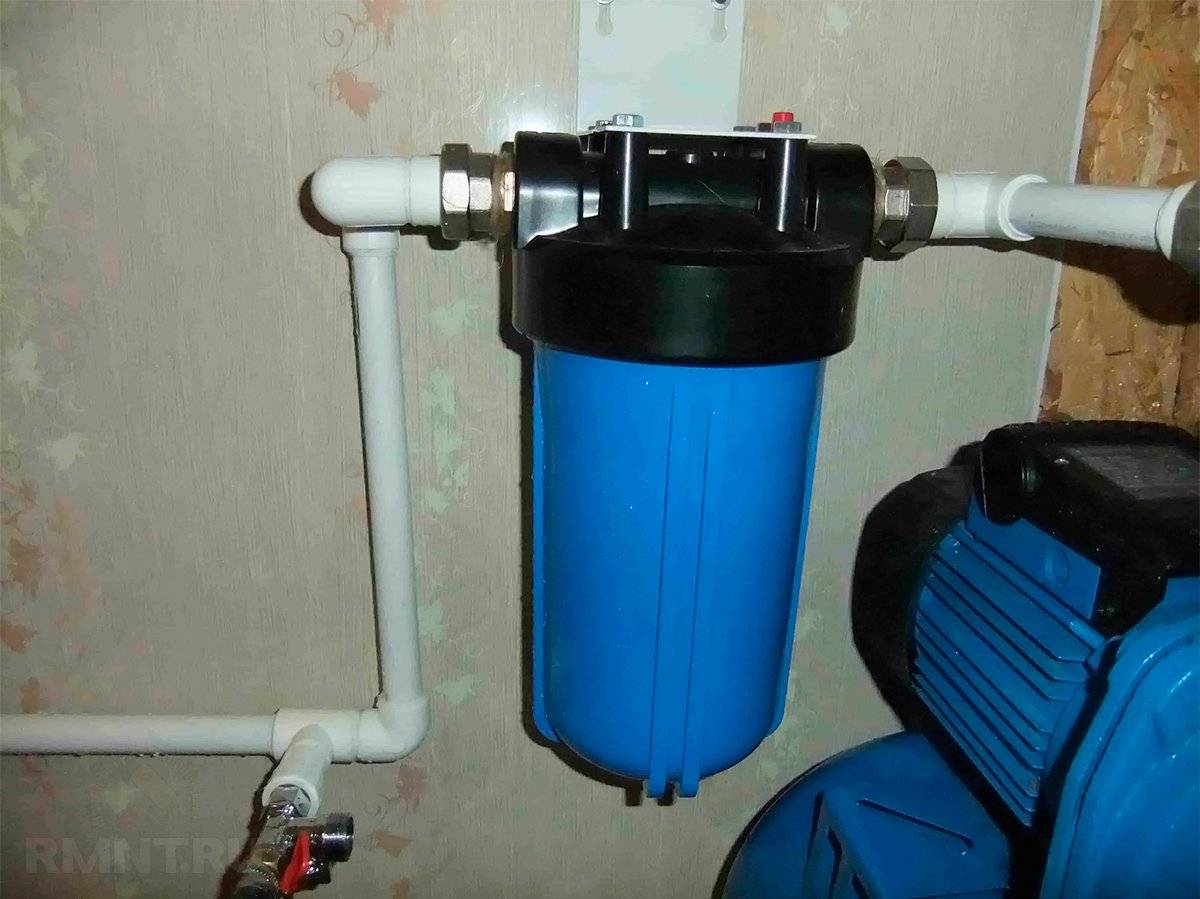

Следующий шаг — установка корпуса фильтра первичной очистки. Он монтируется на стену в месте, удобном для обслуживания. Большинство таких фильтров самоочищаемые. Периодичность обслуживания зависит от качества воды в регионе. Обслуживание сводится к промывке картриджа и освобождение колбы от осадка. Образец такого фильтра представлен на фото ниже.

Монтаж фильтра первичной очистки

Фильтр комплектуется ключом для колбы, упрощающим его монтаж. На вход вода подаётся по ПЭ трубе, на выходе устанавливается переход на ППР трубу. С этого места начинается разводка напорного водопровода по дому к потребителям. Трубу нужно хорошо закрепить на стенах и перекрытии обрезиненными ухватами. Для подводки к фильтру можно использовать пластиковые фитинги — колена и муфты, которые могут различаться конструкционно, но главное, что нужно учесть при работе с ними — труба должна заходить в фитинг плотно и доходить до упора. Иначе под давлением она может постепенно выдавиться, что грозит затоплением. На первом фото показано пластиковое колено для ПЭ трубы в разобранном виде, а на втором — общий вид готовой магистрали от станции до фильтра.

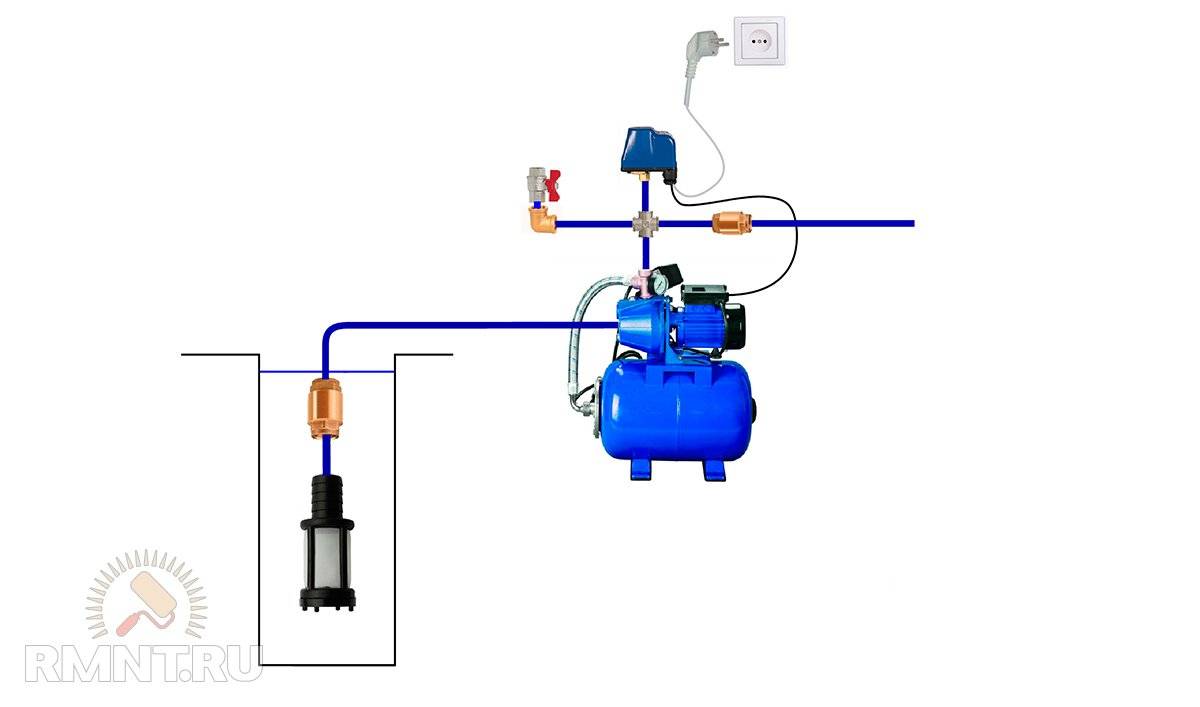

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К₁, включает и отключает агрегат;
• переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S₁ при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К₁.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

• подведите к накопительному баку трубу от централизованной магистрали;
• заборную трубу насоса подсоедините к баку;
• выходную трубу от насоса следует подсоединить к системе водопровода дома;
• проложите и подключите к агрегату электрическую проводку;
• произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Как устроена насосная станция?

Уровень комфорта в загородном доме во многом определяется наличием профессиональной системы водоснабжения, основной составляющей которой является насосная станция.

Состав устройств, участвующих в организации водоснабжения, необходимо знать в каждом конкретном случае. Будет полезно, если вы установите водопровод самостоятельно или доверите монтажные работы профессионалам.

Зная принцип работы отдельных элементов системы, в случае аварии или выхода из строя одного из устройств вы сможете самостоятельно, а главное быстро отремонтировать насосную станцию ​​или заменить ее.

Итак, важнейшими составляющими схемы водоснабжения с использованием насосной станции являются следующие:

• водозаборное устройство с фильтром;
• обратный клапан, предотвращающий движение воды в обратном направлении;
• всасывающий трубопровод – труба, ведущая к насосу;
• реле давления для регулирования подачи воды;
• манометр, показывающий точные параметры;
• гидроаккумулятор – автоматический накопитель;
• электродвигатель.

Вместо гидроаккумулятора иногда используется более современное и практичное устройство, накопительный бак, имеющий ряд недостатков (слабое усилие прижима, неудобная установка и т.д.).

На схеме показан один из способов установки безнапорного накопительного бака и гидрофор, способный регулировать давление и уровень воды в системе

Однако сейчас, когда в магазинах появилось много современных недорогих моделей с гидроаккумулятором, самостоятельно собирать систему с накопительным баком нет смысла.

Если все же вы решили приобрести емкость для набора воды, постарайтесь учесть следующие нюансы:

• Резервный бак устанавливается на максимально возможной высоте (например, на чердаке) для создания необходимого давления.
• Объем бака должен быть таким, чтобы был запас на 2-3 дня на случай выхода из строя насосного оборудования (но не более 250 литров, иначе возможно скопление осадка).
• Основание для крепления бака необходимо укрепить балками, плитами, дополнительными перекрытиями.

Резервный бак, как и мембранное оборудование (гидроаккумулятор), должен быть оборудован фильтром. Кроме того, обязательно установить предохранительный шланг для слива лишней воды. Труба, соединенная с патрубком, выводится в канализацию или опускается в емкости, предназначенные для хранения поливной воды.

Типовая схема устройства насосной станции с обозначением основных элементов: обратный клапан, реле давления, манометр, напорный трубопровод; красная стрелка указывает на аккумулятор

Принцип работы насосной станции циклический. Как только подача воды в системе уменьшается, включается насос и начинает перекачивать воду, наполняя систему.

Когда давление достигает необходимого уровня, срабатывает реле давления и выключает насос. Настройки реле необходимо выставить перед запуском оборудования: они зависят от объема бака и характеристик насоса.

Галерея изображенийФотографии из Помимо поверхностного центробежного насоса, обязательной составляющей насосной станции является гидробак, обеспечивающий стабильность давления в системе, защиту от гидроудара и подачи воды., Станция оборудована реле давления, которое запускается и останавливается. Единица. Вместо реле сейчас все чаще используют блок автоматики, который также защищает от перегрева и сухого хода. Категорически запрещается использование систем поверхностных насосов без предварительного заполнения водой перед первым запуском. Не допускается перекачка воды с температурой и наличием минеральных частиц выше, чем указано производителем оборудования. Во избежание замерзания воды внутри оборудования до наступления морозов вода полностью сливается со станции, а также от всасывающего и нагнетательного патрубков. Запрещается размещать агрегат в помещениях с возможностью затопления Обязательные компоненты насосных станций Реле давления или блок автоматики Соответствие требованиям эксплуатации станции Правила хранения насосной станции

Распространенные ошибки при запуске станции и как их избежать

При запуске насосной станции проблемы могут возникнуть по разным причинам. Самые распространенные из них – неполадки в работе двигателя или насоса, например:

• Двигатель не запускается. Проверьте включен ли он в розетку. Проверьте предохранители, замените при надобности. Если не крутится крыльчатка вентилятора, отключите двигатель от сети и проверните ее отверткой.
• Двигатель работает, но вода не качается. Возможно, не заполнили насос водой при запуске. Надо отключить двигатель и залить воду.
• Агрегат работает не отключаясь. Возможно, на реле выставлено более высокое верхнее давление. Необходимо отрегулировать.
• Насос включается и отключается чаще 20 раз в час. Вероятная причина: в гидроаккумуляторе понижено давление, например, из-за повреждения мембраны. Надо заменить деталь и подкачать давление до нормы.

Иногда неполадки проще предупредить, чем устранить. Если осенью не провести консервацию станции и зимой хранить ее в неотапливаемом помещении, остатки неслитой воды при замерзании могут повредить важные детали механизма или водовода, весной придется покупать новую станцию или проводить дорогостоящий ремонт. Поэтому соблюдение правил эксплуатации позволит продлить срок жизни оборудования, существенно сократит расходы.

Преимущества и недостатки моделей

На рынках можно обнаружить большой выбор продукции для снабжения технической и питьевой водой жилищ и участков, находящихся вдалеке от центрального водопровода. И весь ассортимент условно можно разделить на 2 главные системы – насос или насосная станция. Чтобы каждый мог определиться с тем, что для него лучше, нужно очертить достоинства и недостатки каждого из них.

Преимущества станции:

• Небольшой размер;
• Легкий монтаж и разборка;
• Легкая досягаемость для технического обслуживания или ремонта;
• Относительно небольшая цена.

Недостатки:

• Глубина использования — не больше 8 м;
• Нужно следить за наполненностью всех трубок при первом пуске;
• Небольшой напор воды и выработка в час;
• Чем больше мощность, тем выше потребление электроэнергии;
• Сильно шумит;
• Чувствительность к загрязнению жидкости.

На рынке хорошо себя зарекомендовали насосные станции от немецких производителей

Преимущества погружного насоса:

• Высокий ресурс, а значит, большой срок эксплуатации;
• Подкачка воды со значительной глубины;
• Бесшумная работа;
• Стационарность;
• Возможно выбрать агрегат с нужной производительностью и силой подачи;
• Надежный.

Недостатки: трудности при необходимости замены или ремонта и большая цена.

В итоге целесообразнее для небольших скважин эксплуатировать станции, а для бесперебойной подачи воды для целого дома и хорошей производительности – погружной насос. Обе эти системы существуют достаточно давно и обе имеют свое применение.

Этап 1. Оборудование источника

Рытье колодца

Чтобы появилась вода на даче — своими руками придется в первую очередь обустроить ее источник. И в отсутствие водопровода у нас есть сего два варианта: колодец или скважина.

Автономная система водоснабжения — единственный выход при отсуствии централизованного водопровода

Если водоносный горизонт залегает относительно неглубоко (до 6–10 м), то проще будет вырыть колодец. По надежности и производительности он, скорее всего, уступит скважине, но зато денег на устройство мы потратим в разы меньше.

Определить уровень воды проще всего по колодцам на соседних участках. Если же такой возможности нет, то потребуется разведочное бурение для поиска водоносного горизонта.

Источник воды оборудуем так:

В выбранном месте дачного участка копаем яму глубиной около 1,5–2 м.

Диаметр ямы должен быть больше диаметра бетонных колодезных колец — так мы получим доступ к их наружной поверхности.

Бетонные кольца для колодца опускаем в яму и выравниваем. Делать это нужно либо с помощью крана, либо по прочным деревянным направляющим, с несколькими крепкими помощниками.

Стыки бетонных колец заделываем цементным раствором для защиты от протечек. Герметизацию выполняем как изнутри, так и снаружи.

Дополнительно можно укрепить кольца металлическими вставками в форме букв «Н».

Постепенно углубляем колодец, подкапывая кольца снизу и осаживая их.

По достижении водоносного горизонта выбираем примерно 0,7–1 м влажного грунта, чтобы у нас сформировался запас воды.

На дно засыпаем слой гравия, который будет играть роль фильтра грубой очистки, улавливая илистые и глинистые частицы.

Используя дешевый погружной насос, промываем источник водоснабжения. Для этого в форсированном режиме откачиваем воду с песком, пока не добьемся ее максимальной очистки.

Песок, откачанный в нижней части колодца, смешиваем с глиной и используем для засыпки зазора между краем ямы и бетонными кольцами.

По периметру делаем глиняную или бетонную отмостку.

Верхнее кольцо закрываем крышкой. Со временем на его месте сделаем кессон или домик для насосного оборудования.

Бурение скважины

Более эффективный водопровод на даче можно соорудить на базе скважины. Обычно работы по бурению скважины на воду доверяют профессионалам, но в этом случае цена системы будет очень высокой. Так что если водонос залегает на 15-20 м, то можно попробовать справиться своими руками.

Фото приямка с оптимальными размерами

Алгоритм работ достаточно простой:

Рытье приямка

Неважно, колодец или скважина у нас в планах — начинать нужно с копания неглубокой (до 1,5 м) ямы вручную. В случае с бурением это облегчит нам позиционирование инструмента

Бурение

Используя шнековый или ударный бур, углубляем наш приямок, постепенно погружаясь все глубже. Вынутый грунт убираем от места работы.

Самый удобный инструмент для бурения — шнековый бур

1. Обсада. В пробуренное отверстие вставляем металлические или пластиковые трубы. Места стыка труб соединяем с помощью сварки, обеспечивая максимальную герметичность.

Обсаду для источника делаем из стальных труб

1. Оборудование фильтра. После прохождения водоносного горизонта в нижнюю часть обсады устанавливаем решетчатый фильтр. Он будет использоваться для очистки воды.

Фильтр из стальной нержавеющей сетки

1. Прокачка скважины. Как и в случае с колодцем, опускаем в обсадную трубу погружной насос для подачи воды и выкачиваем воду до тех пор, пока не перестанет идти песок.

Системы водоснабжения на базе скважин предполагают обязательное оборудование оголовка — специальной герметичной насадки, закрывающей обсадную трубу. Но оголовок обычно монтируют после установки насоса.

При прокачке нужно удалить всю загрязненную воду и максимум песка

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование  — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель  пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать  скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Погружные типы насосного оборудования

Принципиальная классификация насосов по принципу действия самого оборудования не ограничивается тем как располагается насос на поверхности земли или же внизу у дан скважины, здесь важно то, какие схемы насосов могут быть задействованы в оборудовании скважины. Для погружных насосов в последнее время в отличие от поверхностных характерно большее наличие отличительных принципиальных схем:. Для погружных насосов в последнее время в отличие от поверхностных характерно большее наличие отличительных принципиальных схем:

Для погружных насосов в последнее время в отличие от поверхностных характерно большее наличие отличительных принципиальных схем:

• Вибрационные насосы;
• Центробежные насосы;
• Шнековые насосы.

Разница в работе таких насосов во многом определяется и типом электродвигателя, приводящего их в движение. Для вибрационного типа это вибрационный двигатель, в котором основное движение осуществляется вибрацией штока, а вот для центробежных и шнековых применяется традиционный асинхронный двигатель с вращающимся валом.

Вибрационные насосы, как и их двигатели, имеют очень ограниченный спектр применения. В большинстве случаев они применимы в качестве насосов открытых водоемов или колодцев. Для скважин возможно их ограниченное применение, ввиду специфики конструкции и условий работы.

Характерными для вибрационных насосов выступают:

• Небольшая глубина погружения насоса;
• Возможность подключения только гибкого шланга;
• Низкая производительность;
• Высокая опасность заклинивания и застревания в скважине.

 Вторым моментом выступает недостаточный напор этого типа насосов, зачастую для них требуется установка дополнительных насосов, повышающих давление.

Ну, и наконец, вибрационное оборудование противопоказано к установке в скважины на песчаных и илистых грунтах. Вибрация приводит в негодность обсадную трубу, постепенно заиливает скважину, а песок, действующий как абразив просто стирает мембрану, заметно ухудшая и без того скромные показатели работы насоса.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Что такое автоматика для скважины

Автоматические системы управления включают в себя электронику (реле давления, холостого хода, протока), манометр, гидроаккумулятор или модули, в которых эти элементы объединены – все они отвечают за оптимальное функционирование водопроводной магистрали.

В водоподающей линии автоматика выполняет следующую роль:

1. Управляет электронасосом, отключая его по мере наполнения магистрали. В высокотехнологичных системах вместо отключения используется регулировка его скорости вращения электродвигателя.
2. Защищает водопроводную магистраль от гидроударов и способствует созданию некоторого водного запаса при поломке оборудования или пропадании электричества.
3. Включает в себя защитные устройства для насоса, которые прерывают поступление на него электрического тока в случае отсутствия воды в источнике.

Рис. 2 Пример устройства скважинного водозаборного источника

Несколько полезных советов

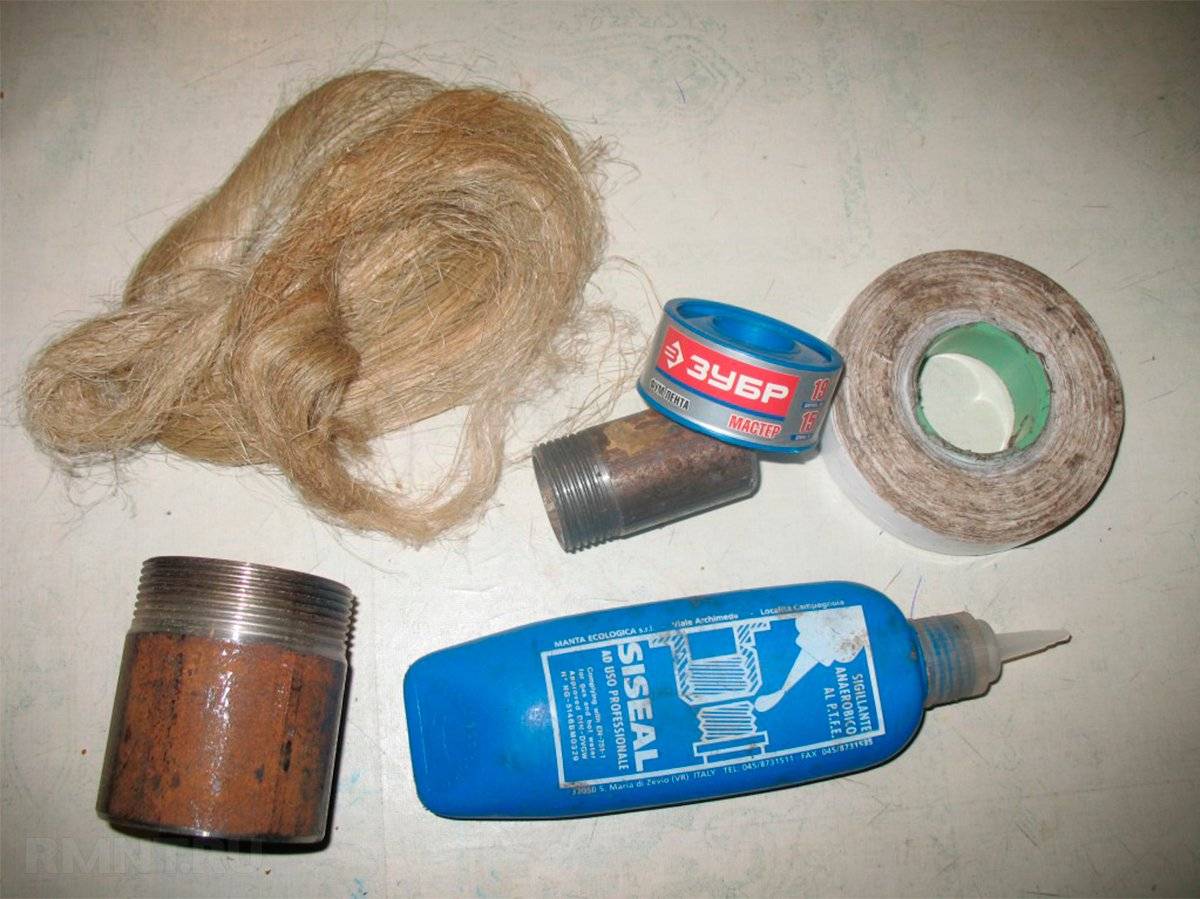

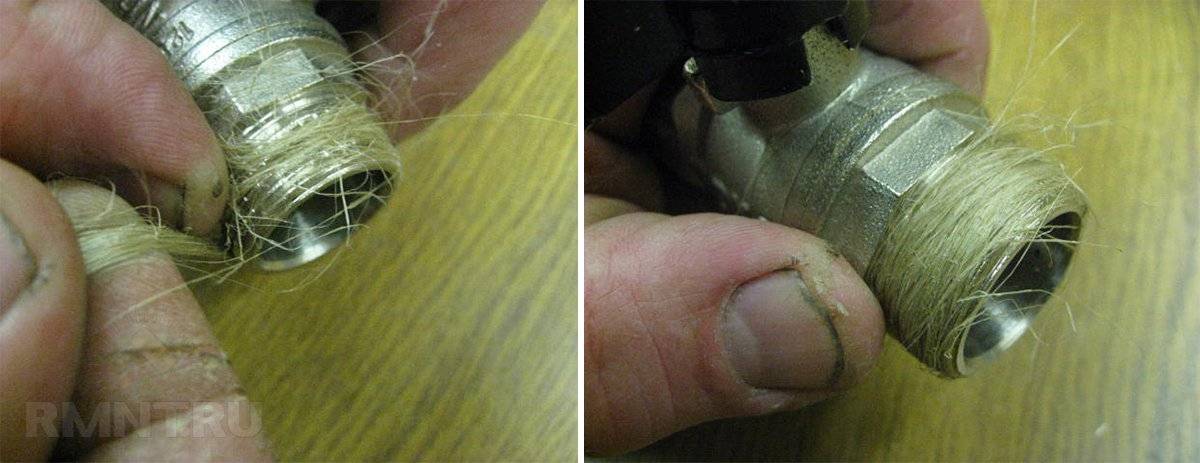

При работе с трубами и фитингами нельзя обойтись без уплотнения резьбовых соединений. Как ни мудрили учёные мужи, изобретая альтернативные материалы для подмотки, а традиционный лён никому превзойти не удалось! Но в подмотке льном есть некоторые хитрости и кое-какие технологические новшества. Так, для надёжной фиксации льняной подмотки, нужно взять пучок подлинней, сделать на одном конце его петлю наподобие удавки, которую накинуть на конец резьбы, затянуть её, а свободный остаток намотать по ходу резьбы.

Для надёжного уплотнения и в качестве смазки стоит воспользоваться специальной уплотнительной пастой.

Применение уплотнительной пасты

Чтобы ПЭ труба при отрезании её ножницами не продавилась и не стала овальной, не нужно пытаться отрезать её сразу. Лучше, когда лезвие слегка войдёт в пластик, повернуть ножницы вокруг своей оси, постепенно увеличивая на них давление. Тогда труба останется круглой на срезе, что упростит установку фитинга.

рмнт.ру
