Назначение УЗО: схема подключения в бытовой электрической сети, установка

Подключение проводов к УЗО

При подключении УЗО своими руками надо знать, куда подключать провода от нагрузки, а куда фазное напряжение и ноль. Клеммы для подключения проводов находятся на лицевой панели корпуса: сверху и снизу. Для двухполюсных автоматов — по два, для четырехполюсных — по четыре.

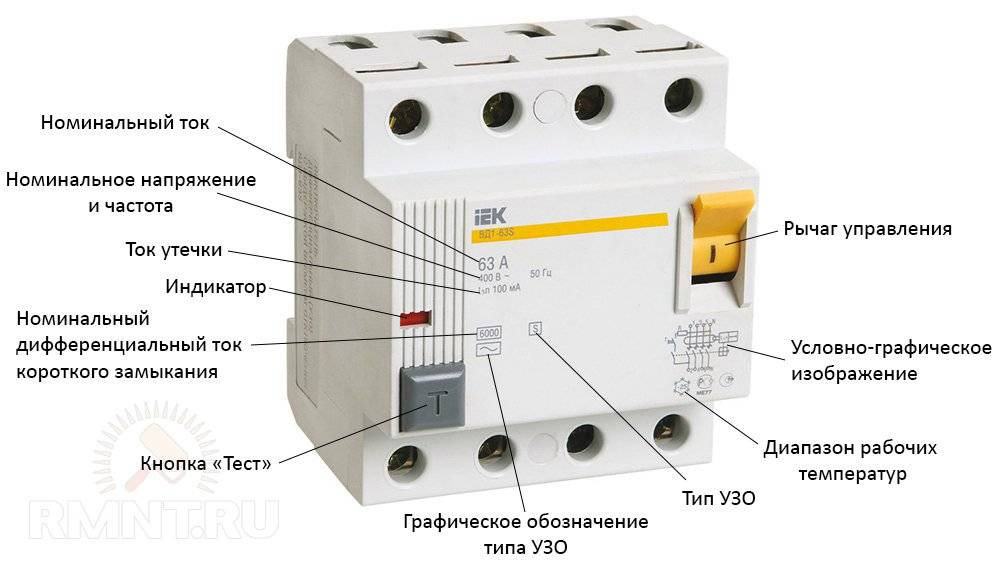

Внешний вид УЗО и назначение элементов

В верхние гнезда подключаются провода от счетчика или вышестоящего оборудования. К нижним подключается нагрузка или устройства низшего уровня. Если говорить о подключении противопожарного УЗО, то к нему подключаются провода, которые идут от счетчика. С выхода нейтраль заводится на шину, фазы (или фаза) идут дальше. В любом случае соблюдается правило: вход сверху, нагрузка или нижестоящие устройства — снизу.

Еще пару слов о том, как крепить провода. Это зависит это от фирмы-производителя и конкретной модели. Обычно используются винтовые зажимы. В этом случае надо винт открутить на пару оборотов, завести провод, затянуть винт, несколько раз основательно «дернуть» провод, проверяя качество затяжки. Через пару часов винты желательно подтянуть. За это время медь немного просядет, что ухудшит контакт.

УЗО в разрезе

В более дорогих моделях фирм Legrand («Легранд»), Shnaider Elektric («Шнайдер Электрик») — стоят пружинные зажимы. В них провода просто вставляются. Внутри расположена пластина, которая этот провод зажимает.

Еще пару советов насчет подключения многожильных проводов. Их в зажимы завести бывает проблематично, поэтому перед подключением на каждый провод надевают наконечник и опрессовывают его. Для подключения к защитным устройствам обычно используют обжимные гильзы подходящего диаметра. После этого завести провод в разъем несложно.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Обзор схем

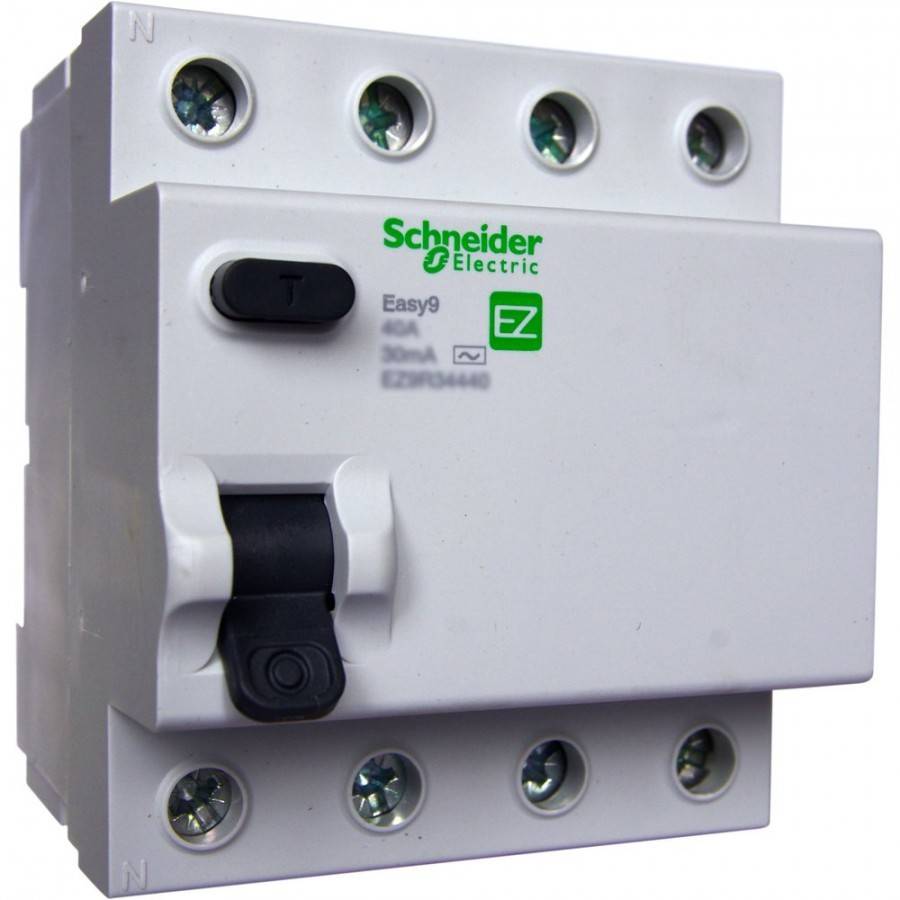

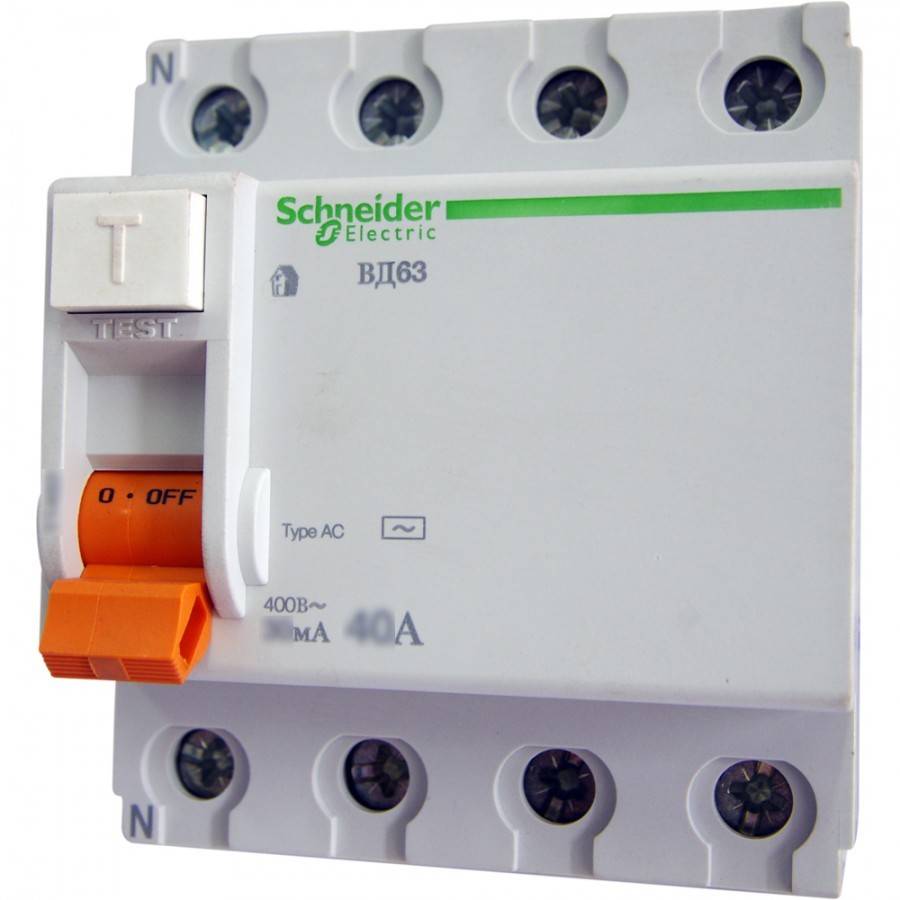

Монтаж четырехполюсного модуля УЗО построен на таком же принципе, как для двухполюсного устройства, применяемого в однофазных электросетях. Производитель прилагает к изделию паспорт, где показана наиболее часто встречающаяся схема подключения устройства защитного отключения к трехфазной сети с использованием нейтрали. Для удобства монтажа схема подключения показана на корпусе модуля и выглядит следующим образом:

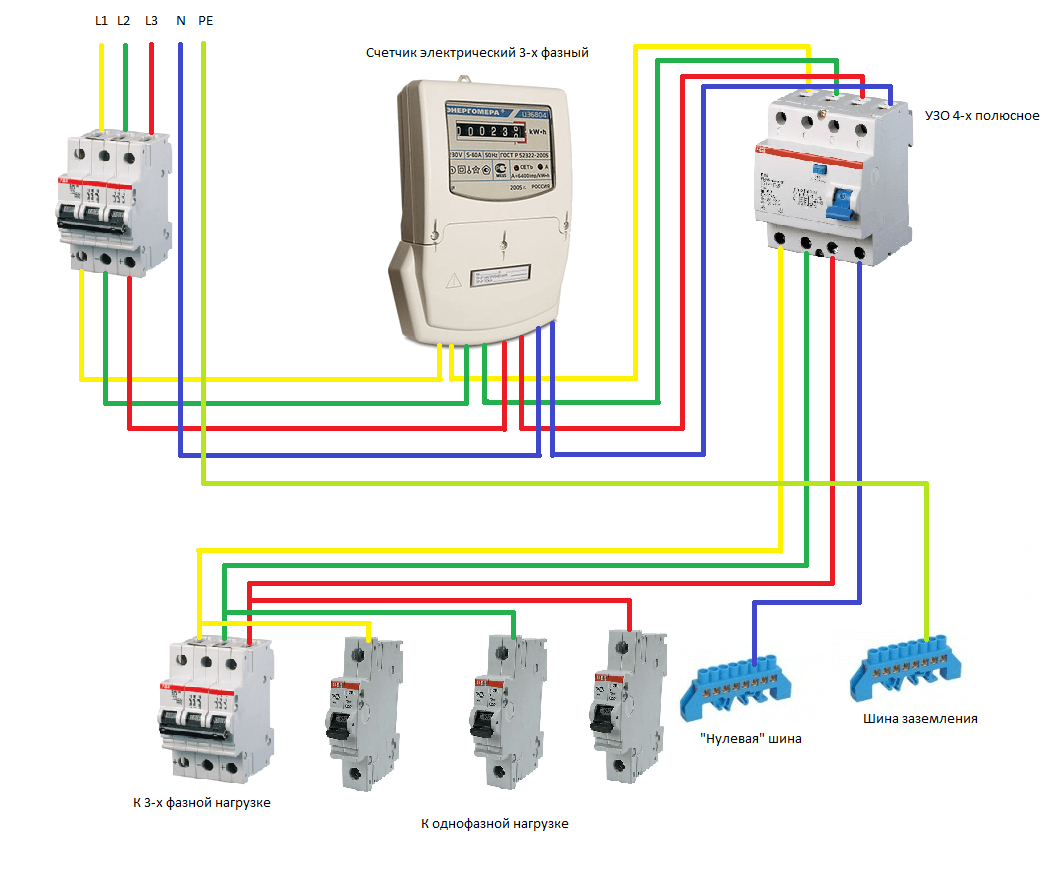

Монтажная схема подключения четырехполюсного УЗО к трем фазам проста и доступна человеку, не обладающему квалификацией электромонтажника. К четырем входным клеммам аппарата подключаются 3 фазы питающей электросети 380 вольт и нулевой рабочий проводник.

Проводники, выходящие с четырех выходных клемм, подключаются к распределительной сети дома, квартиры, дачи или гаража. С учетом того, что 3 фазы (А, В, С) подают электричество на приборы, рассчитанные на 380 вольт, а каждая отдельно взятая фаза в сочетании с нулевым проводом N обеспечивает электропитанием группы однофазных потребителей 220 вольт. Трехфазную сеть 380 вольт можно подключить к электродвигателю насоса, компрессора, бетономешалки, к токарному станку или сварочному аппарату. Дальнейшее подключение к одной фазе производится через автоматические выключатели.

Для защиты от токов утечек в сети 220 вольт необходимо предусмотреть подключение однофазных УЗО или дифференциальных автоматов. Обычно эти аппараты защиты устанавливаются в местах насыщенных электроприборами, а также в помещениях с повышенным влагосодержанием: в кухне или мастерской, в бане или ванной комнате. Для удобства проведения электромонтажных работ, ремонта и обслуживания проводник нейтрали N целесообразно вывести на нулевую шину, расположенную в распределительном щите, как показано на схеме ниже:

Модуль трехфазного УЗО монтируются в щите вводного устройства на din-рейке, так же, как и автоматы, оборудован быстросъемным крепежом. Подключение происходит после счетчика. Один трехфазный аппарат защиты от токов утечек можно использовать для защиты сразу трех однофазных сетей.

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Однофазные аппараты могут сохранять работоспособность при подключении к электросети 220 В, как с заземлением, так и без заземления. Работа трехфазного аппарата защиты от утечек разрешена только в сетях с системой tn-s, предусматривающей нулевой рабочий и нулевой защитный проводник.

Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Работа трехфазных УЗО в системе tn-c категорически запрещена. В этом случае ПУЭ разрешает использование трехфазных аппаратов, только если предусмотрено заземление дома. Для того чтобы произвести установку этого устройства и обеспечить защиту проводки дома от возгорания, которое может произойти в результате токовой утечки, необходимо обустроить заземляющий контур, что обеспечит переход на систему tn-c-s.

Напоследок рекомендуем ознакомиться на видео еще с одной схемой монтажа УЗО на 380 В, без нулевого провода:

Вот мы и рассмотрели возможные схемы подключения трехфазного УЗО к сети. Как вы видите, подключить защитный аппарат можно различными способами, все зависит от условий применения.

Будет полезно прочитать:

{SOURCE}

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Схемы подключения устройств защитного отключения

Чтобы установить УЗО, необходимо знать по каким схемам его можно подключить в сеть энергоснабжения.

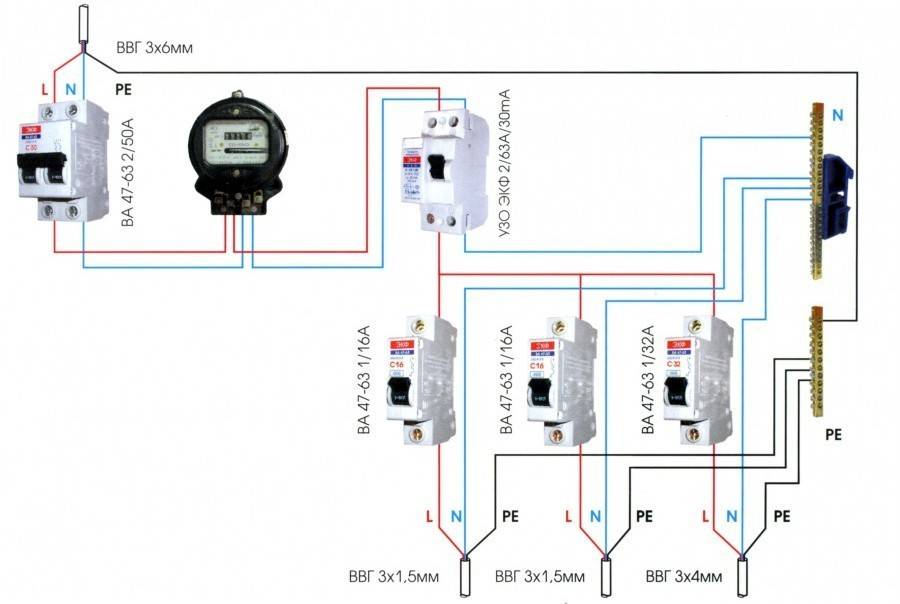

Монтаж в однофазной сети

Схема представлена на рисунке ниже.

Схема подключения устройства защитного отключения к однофазной сети не вызывает сложностей даже у не обладающих опытом людей

Эта схема одна из самых распространенных. Ее частое применение объясняется тем, что у большинства потребителей электрического тока присутствует однофазная сеть. Также по такой схеме, УЗО можно подключить даже самостоятельно, при наличии минимальных знаний.

Монтаж УЗО в двухфазной сети

Схема приведена на рисунке.

Одноуровневая схема подключения устройства защитного отключения при условии отсутствия заземления

Отличие этой схемы от предыдущей заключается в отсутствии заземления. Такое подключение УЗО также можно часто встретить, так как схема проста в исполнении и довольно компактна. Применяется она как в домах, так и квартирах. Такую схему еще называют одноуровневой, так как защита проводиться только прибором УЗО без заземления.

Монтаж УЗО для отдельных приборов

Монтажная схема показана на рисунке ниже.

Схема подключения устройства защитного заземления для электроприборов при наличии заземления

Для больших помещений с большим количеством электроприборов, как правило, используют подключение для отдельных приборов, то есть установку двух и больше УЗО. Это обусловлено тем, что прибор устанавливается для тех энергопотребителей, которые больше всего могут пробивать изоляцию проводов. Такая схема может применяться в больших домах, офисах, на производстве.

Монтаж УЗО в трехфазной сети

Схема подключения представлена на рисунке ниже.

Схема подключения устройства защитного отключения, характерная для домашних и производственных трехфазных сетей

Такая схема подключения подойдет только в тех местах, в которых имеется трехфазная сеть. Она применяется на производствах, и помещениях специального назначения. Преимуществом такой схемы подключения является ее простота.

Монтаж трехфазного УЗО в однофазной сети

Схема подключения показана на рисунке.

Схема подключения УЗО с 4 полюсами для защиты однофазной сети

Использование трехфазного устройства защиты отключения в однофазной сети — явление очень редкое, но ее всегда стоит рассматривать, так как такая схема может также использоваться при временном подключении УЗО. На схеме показано, что вместо трех фаз в прибор подключается только одна. При таком подключении прибор также будет полноценно работать.

С заземлением и без, в квартире или бане

При современном использовании электричества приборы УЗО просто необходимы в быту. Например, для проживающих в квартирах, защита понадобится в местах с повышенной влажностью. Как правило, этими местами является кухня и ванная комната. Например, на линию со стиральной машиной установка УЗО просто необходимо.

Применение этого прибора также обусловлено тем, что в большинстве квартир старой постройки отсутствует заземление. Поэтому применение УЗО в некоторых случаях — настоящее спасение. При этом применяется схема подключения в двухфазной сети.

Также УЗО обязательно устанавливаются при монтаже проводки для бани. Парная — это место с повышенной влажностью и применение защитного устройства для такого места лишним не будет. Для частных домов заземление доступней, поэтому УЗО подключается на пару с ним. Подключать устройство защиты можно по схеме подключения к однофазной сети. Но для максимальной защиты на баню устанавливают отдельный прибор с минимальным порогом срабатывания.

Следует не упускать из виду один важный момент, что этот прибор срабатывает только на поврежденную изоляцию, при коротких замыканиях или большом перегреве сети УЗО может не сработать. Поэтому, чтобы полностью обезопасить себя и близких перед этим устройством подключается автоматический выключатель.

Подготовка к подключению

Правильно выполненные подготовительные и монтажные работы обеспечат стабильное функционирование УЗО.

Схемы подключения к трехфазной сети

При установке УЗО используют следующие рабочие схемы:

  • Полное отключение электроцепи. Один агрегат имеет возможность обесточить всех потребителей электроэнергии при возникновении аварийной ситуации.
  • Частичное отключение приборов. При появлении аварийных ситуаций обесточиваются только некоторые потребители.

Первая схема подключения используется в многоквартирных домах. Монтаж устройства осуществляется около счетчика электроэнергии. Если УЗО сработает, обесточивается целый дом.

При использовании второй схемы защитный механизм устанавливают на отрезке электрической проводки, идущей к конкретной комнате. Поскольку все приборы последовательно подключены к цепи, при срабатывании УЗО только «проблемный» потребитель отключится, а другие продолжат свое функционирование.

Второй вариант схемы может реализовываться иным способом. Точкой монтажа УЗО становится начало последовательного подключения к разводке, что позволяет реализовать селективное срабатывание агрегата на определенные группы потребителей. Также защитный механизм можно установить непосредственно перед выходным устройством.

Необходимость наличия заземления

Старые электросети относятся к системе tn-c, где отсутствует нулевой проводник для включения заземления. В этом случае защиту необходимо предусмотреть отдельно для дома или оборудования, что обеспечивает безопасный отвод токов. При отсутствии заземления ставить 4-х полюсный УЗО запрещено.

Правильная схема подключения к электрической сети предусматривает соблюдение следующих правил:

  • Заземляющая жила соединяется только с выходным кабелем. Подключение напрямую УЗО недопустимо.
  • При наличии однофазной сети нельзя использовать четырехполюсное устройство.
  • Подключение к сети типа Б3 запрещено.

Инструкция по подключению

Монтаж устройства защитного отключения выполняется только после расчетов его характеристик и разработки общей электрической схемы помещения. Возможна установка в центральный электрощит или в отдельный шкаф. Перед работой проверяется целостность модели, возможность размещения всех предохранительных элементов.

Порядок монтажа:

  1. Отключение электроэнергии, проверка мультиметром, индикаторной отверткой.
  2. Установка DIN-рейки. Она будет фиксировать все элементы защитной системы.
  3. Монтаж делается сразу после счетчика, но перед основным входным автоматом. Это нужно для защиты от короткого замыкания.
  4. Подключение входящих проводов (фаза, ноль) осуществляется к верхним контактам. Обозначения – L (фаза), N (ноль). В такой же последовательности присоединяются выходы. Обязательно соблюдение полярности.
  5. Монтажные винты закручиваются до упора.
  6. Проверяется работоспособность. На панели прибора есть кнопка, нажатие которой имитирует ток утечки. Если после его нажатия сработал выключатель – все работает нормально.

Еще один способ проверки – с помощью лампы накаливания. Провода фазы и ноля подсоединяют к цоколю, происходит утечка тока.

Ошибки при выполнении монтажа УЗО

Чтобы обеспечить стабильную и безопасную работу электросети, необходимо избегать следующих ошибок:

Входные клеммы УЗО подключаются к сети после специального автомата. Прямое присоединение категорически запрещено.
Необходимо правильно подключить и не перепутать нулевые и фазные контакты

Для облегчения этой задачи на корпусе устройств присутствуют специальные обозначения.
При отсутствии заземляющего проводника категорически запрещено заменять его проводом, накинутым на водопроводную трубу или радиатор.
При покупке устройств обращают внимание на их основные рабочие характеристики, величины токов. Если линия рассчитана на 50 А, прибор должен иметь минимум 63 А.

Вариации бытовых УЗО

По мере развития электроники, работа которой основана на полупроводниковых уприборах, УЗО постоянно совершенствуются. Для защиты потребителя от поражения электротоком разработаны бытовые приборы, функционирующие по методу реле емкости и срабатывающие на скачки емкостных токов смещения.

  • повышенной степенью чувствительности;
  • мгновенным срабатыванием в случае аварии;
  • работой без заземления.

Негативным моментом в функционале данного устройства считается реакция непосредственно на проявление тока утечки, независимо от источника возникновения. Область применения защитного УЗО-Е сильно ограничена — спецоборудование при присутствии индикаторов прикосновения.

При реконструкции принципов действия УЗО-Е разработано защитное устройство, срабатывающее от разницы баланса силовых проводников. Это УЗО получило название «дифференциальное». Если подключить УЗО-Д в однофазной электросети с заземлением происходит фиксация данных величины значения электрического тока на фазе и нуле, при работе с трехфазной электрической сетью — учитываются три направления тока и заземление. Спецификой составления схемы и последующего монтажа считают нерентабельность присоединения проводников, не обладающих мощностью, из-за возможных ошибок в работе всей сети.

Лучше подключить дифференцированные электромеханические УЗО-ДМ, которые пользуются надежной популярностью. Надежность данного устройства позволила совместить в одном корпусе непосредственно УЗО и автомат защиты, гарантирующий полную безопасность потребителей.

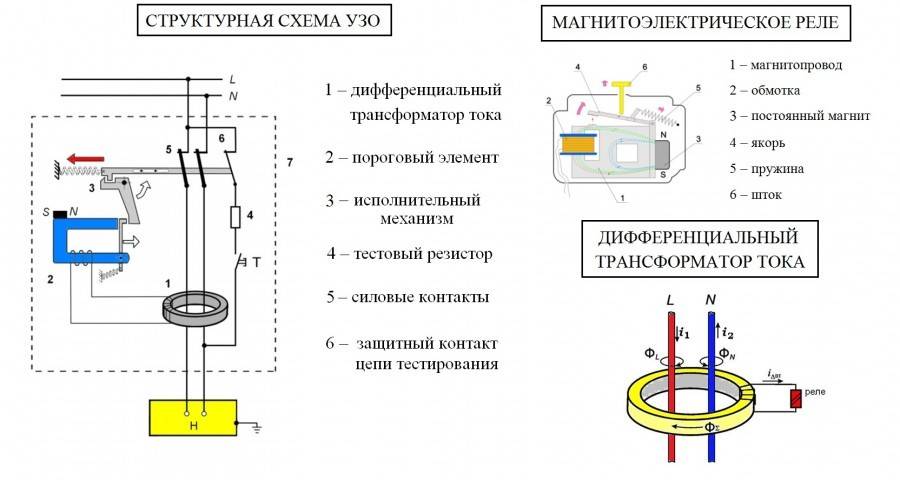

Что собой представляет и как работает УЗО?

Устройство защитного отключения представляет собой защиту от токов утечки. Оно не реагирует на ток в сети, т.е., не защищает от короткого замыкания или превышения тока определенного уровня.

В продаже можно найти комбинированные приборы, которые совмещают в себе защиту по току и УЗО, но сейчас речь идет именно о самостоятельном устройстве защиты от токов утечки. Что же это такое токи утечки. Не углубляясь в электротехнику, отметим, что токи утечки – это небольшие токи, уходящие помимо полезной нагрузки на землю.

Ключевым моментом здесь является земля, как самостоятельная точка электрической цепи. Обычная сеть в нашем доме с напряжением 220 В. имеет два провода – фаза и ноль.

Хотя справедливости ради надо сказать, что существуют схемные решения подключения таких приборов без заземления, но за корректность работы защиты уже трудно поручиться.

Заметим еще один важный момент, подключение трехфазного узо, ни чем не отличается от однофазного, за исключением того, что в сети уже не одна, а три фазы.

Но продолжим, токи утечки проходят от фазы не на ноль, а на землю, что отслеживается дифференциальной автоматикой и срабатывает защита.

Сами по себе токи утечки могут появиться при повреждении изоляции проводов, корпуса бытовой аппаратуры или при ударе человека электротоком, в этом случае ток пройдет по пути фаза – человеческое тело – земля.

УЗО и групповые цепи

По нормативам, УЗО ставится на групповые цепи (функциональные группы) розеток, освещения, силового оборудования, а также, в электрических цепях одиночных установок (приборов).

Схема 3, подключение УЗО 380 В, 11 кВт

На данной схеме, УЗО подключаются в электрическую сеть, 380 Вольт, и расчетной нагрузкой до 11 кВт. Это может быть частный дом или квартира. Согласно схеме, общее противопожарное УЗО (25 А/100 мА) ставится вместе со счетчиком в УЭРМ (Устройство этажное распределительное многоящичное – современный этажный щит). Электросеть помещения разделена на 5 групп, три из которых защищены УЗО 16 А/30мА и цепь ванной, защищена УЗО 25А/10мА.

Схема 4, 8 групповых цепей

На схеме 4, УЗО подключаются в электрической сети 380 Вольт, и расчетной нагрузкой до 11 кВт. Данная схема, предусматривает 8 групповых цепей, 6 из которых защищены УЗО. (4 узо 16А/30мА и 1 узо 25А/10мА)

Схема 5, подключение УЗО в частном доме

Установка УЗО в частном доме с электропитанием от столба. Напряжение питания 220 Вольт.

Противопожарное УЗО (32А/100мА) ставится на вводе кабеля питания в ЩКВс (щит квартирный встраиваемый со стеклом) вместе со счетчиком. Вполне щит ЩКВс может быть заменен ЩКНс (щит квартирный навесной) или щитом ЩВУ (щит вводно-учетный).

Второй щит в доме, ЩР (щит распределительный), В нем ставится три УЗО (25А/30мА) для защиты цепей силовых розеток.

Схема 6, УЗО в большой квартире

Электрическая схема электропроводки большой квартиры или дома. Вводное защитное устройство поставлено до счетчика, вопрос зачем? Если мы говорим об установке УЗО, как такового, то такая установка УЗО до счетчика неправильная. Возможна установка защитного устройства до счетчика, если это дифференциальный автомат защиты, но здесь уже стоит автомат защиты.

Схема 7, УЗО в сети tn-s

Устройство защитного отключения в квартире, без противопожарного узо, в сети типа tn-s.

Если рассматривать данную схему, как схему только квартиры, то вполне допустимо, разделение PEN проводника на PE и N проводники в этажном щите, а сама сеть типа: tn-c-s.

Схемы 9 и 10, правильное и не правльное подключения узо

Это простые принципиальные схемы по правильному и не правильному подключению УЗО

Стоит обратить внимание, на неправильное подключение УЗО

  • (1) это подключение дифференциального автомата,
  • (2) и (3) это подключение УЗО с автоматами защиты.

Схема 11 и схема 12, узо на принципиальных схемах

Простые принципиальные схемы, 220 Вольт. На них прекрасно и правильно показано подключение УЗО в сборке: вводной автомат-счетчик учета- УЗО противопожарное.

Схема 13, Муниципальная схема подключения квартиры

Муниципальная схема подключения квартиры. Противопожарное УЗО (50А/100мА) в этажном щите и общее УЗО в квартирном щитке (40А/30мА). Название говорит само за себя, схема экономичная.

Минимальная схема подключения квартиры с одним противопожарным УЗО (40А/30мА).

Схема 15, Оптимальная схема подключения квартиры

В квартире планируются два УЗО, причем одно устройство защищает сразу две группы (розеток и кухни). На схеме хорошо иллюстрируется выше сформулированное правило, об отдельной шине заземления для УЗО на несколько групп.

Аналогична схеме 15, но по непонятным причинам, убрана отдельная шина заземления.

Схема 17, Селективные узо

Последняя схема подключения УЗО. На ней видим, иллюстрацию еще одно правило установки УЗО: УЗО устанавливаемое на вводе, должно быть селективным, то есть иметь задержку по времени отключения по сравнению с другими УЗО сети.

Это все 15 схем установки УЗО, на самом деле их 17. Некоторые спорные, большинство полезные.

Антипов Игорь, специально для сайта «Электрика своими руками»

Выбор номинальных параметров

Сферу применения и назначение УЗО определяют два ключевых параметра: нагрузочная способность и величина утечки, при которой происходит разрыв цепи. Если дифференциальная защита призвана сократить тяжесть последствий от электротравмы, её номинал выбирается исходя из допустимых значений тока, действующего на организм.

Основные характеристики УЗО

Общая защита кабельных линий электропередач от утечек через изоляцию обеспечивается противопожарными УЗО с уставкой дифференциального тока в 100, 200 или 500 мА. Более точное значение определяется характеристиками кабельной продукции и длиной линии. Чем хуже диэлектрические свойства и выше протяжённость, тем больше суммарное значение утечки. Высокая собственная ёмкость кабеля не вызывает ложных срабатываний, поскольку накопление заряда сопровождается пропорциональной по величине работой тока в обоих проводниках.

Нагрузочная способность УЗО устанавливается с обеспечением запаса надёжности порядка 10–20% в зависимости от режима работы защищенной линии. Выбор номинала точно по значениям действующего тока чреват перегревом устройства, если же запас будет существенно больше — возможно снижение чувствительности. В свою очередь, для дифференциальных автоматов уставка максимального тока и характеристика отключения имеют ключевое значение и определяются требованиями по защите линии от перегрузок.

Правила безопасности

Если вы решили самостоятельно подключить УЗО, успех и безопасность выполняемых работ будет зависеть от соблюдения вами правил безопасности:

  • Перед началом монтажных операций обязательно снимите напряжение с участка (после отключения не лишним будет проверить наличие потенциала индикатором);
  • Позаботьтесь о маркировке проводов – так будет гораздо удобнее подключать устройство, чтобы не перепутать выводы;
  • Обязательно пользуйтесь заводскими клеммами и зажимами, ни в коем разе не допускайте накруток, напаек и других соединений с плохим контактом;
  • После установки проверьте надежность соединений и наличие достаточной изоляции на всех токоведущих элементах;
  • При вводе в работу обязательно проверяйте работоспособность путем нажатия кнопки тест;
  • При первой подаче напряжения на вновь установленное устройство оно может разлететься из-за заводского брака или монтажных дефектов, поэтому лучше не стоять поблизости или принять меры для защиты глаз.

Перед подачей напряжения после завершения монтажа обязательно убедитесь, что никто из домочадцев или коллег не касается токоведущих элементов.

Правильная схема подключения УЗО

Так как защитное приспособление предохраняет только от утечки тока, совместно с УЗО необходимо ставить автомат. При этом он должен устанавливаться перед УЗО, с целью ограждения прибора от воздействия высокого напряжения. Автомат должен быть меньшим по номинальному току, чем УЗО.

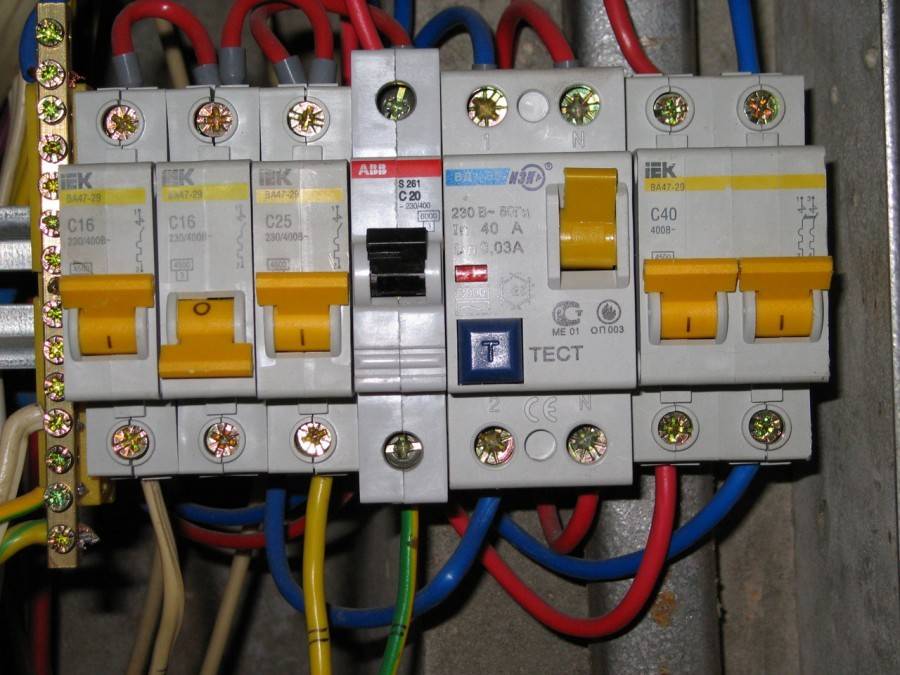

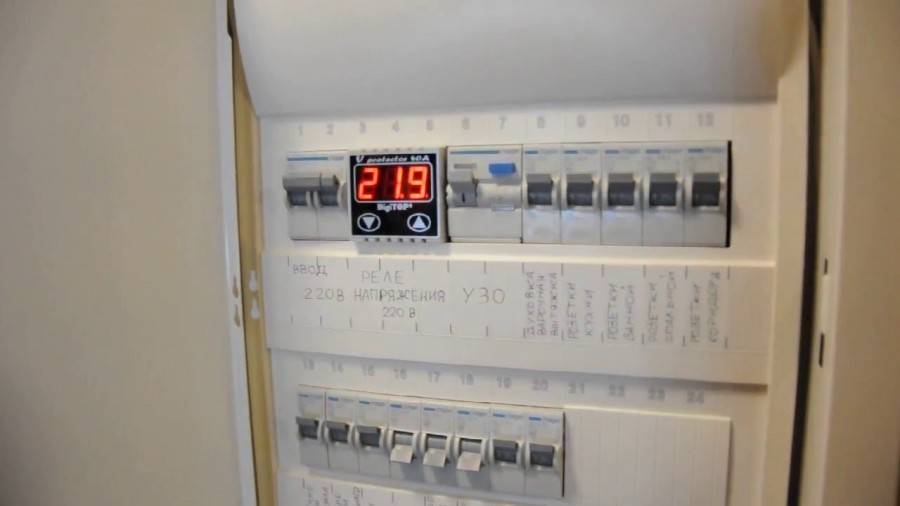

Перед тем как начинать производство по установке УЗО следует обесточить электролинию. Электромонтаж необходимо проводить по раннее приготовленной схеме. Прибор устанавливается рядом с автоматом в распределительном щитке. УЗО подсоединяется с другими компонентами посредством медных проводников с сечением не менее 2,5мм. После завершения электромонтажа необходимо еще раз проверить правильность соединений и подать напряжения в электрическую сеть.

Для правильной работы УЗО требуется наличие заземляющего проводника. Кроме этого следует помнить о селективности.

Даже если УЗО и автоматы подключены правильно, но если пороговое срабатывание – 40%-60% превышает номинальное, УЗО будет постоянно срабатывать.

Также стоит обратить внимание на типы и уровни защитных устройств. Если в квартиру установить защитное приспособление, предназначенное для производственных объектов, такой электромонтаж будет бессмысленный и этот тип УЗО просто не заметит утечку

Желательно перед прибором в электролинии поставить рубильник на случай поломки. В результате этого его можно легко поменять на новый прибор.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
