Насосы для повышения давления воды: виды, как выбрать, технология монтажа + схемы подключения

Преимущества и особенности

Для того, чтобы снизить имеющийся показатель шума, в большинстве случаев используется вращающийся ротор, который устанавливается на повысители бытового типа. Подобные модели относятся к категории оснащенных роторами мокрого типа. Габариты повысителей небольшие, поэтому их легко можно разместить на поверхности трубы. Приспособление удобно использовать как в квартирах, так и в частных домах. По сути, повышение давления происходит незначительное, однако и этого достаточно для того, чтобы запустить стиральную машинку, включить бойлер или помыть посуду. Жидкость, с которой будет работать насос, должна находиться в температурном режиме от 10°С до 100°С. А вот температура окружающей среды не должна опускаться ниже -40°С.

Преимущества подобного оборудования:

  1. разный тип используемых жидкостей и их температурный диапазон;
  2. минимальное потребление электрической энергии;
  3. для автоматизации системы используется датчик потока;
  4. демонтаж и установка достаточно просты;
  5. монтаж можно проводить и на поверхности трубопровода;
  6. коррозия агрегату не страшна;
  7. работа сопровождается небольшим шумом;
  8. небольшие размеры;
  9. повышение давления как в системах водоснабжения, так и отопления;
  10. удобство использования.

Виды поверхностных насосов

Насосы поверхностные бывают трех типов – центробежные, эжекторные и вихревые. Они отличаются друг от друга особенностями конструкции и рабочими качествами.

Таблица. Виды поверхностных насосов.

Вихревой

Внутри корпуса такого насоса находится специальная ось, на ней закрепляется так называемое рабочее колесо, на котором располагаются лопасти. Именно они и будут передавать воде энергию движения во время вращения основной оси. Это небольшие по размеру установки, стоят они недорого. Глубина всасывания у них небольшая, поэтому чаще их используют не для закачивания воды в гидроаккумулятор, а для регулировки показателей давления в водопроводной системе, полива, откачки воды из подвала во время паводков весной. КПД – всего около 45%. Не рекомендуются для использования в качестве насоса для заполнения гидроаккумуляторов.

Центробежный

Такой насос еще называется самовсасывающим и внутри имеет специальные колеса, которые во время работы устройства и создают необходимое давление. Вращаются они за счет рабочего вала, опирающегося на подшипники. Мощность выше, чем у вихревого насоса, а потому воду он может закачать с большей глубины и может быть использован для организации системы водоснабжения жилого дома. Это более дорогой, но в то же время надежный и крепкий тип устройства с КПД до 92%. Может применяться для создания насосной станции в доме.

Эжекторный

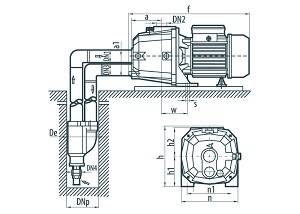

Такой насос состоит из двух циркуляционных контуров: в одном из них жидкость подается в эжектор, где образуется разность давлений благодаря эффекту Бернулли, а из второго контура поступает вода. Такая конструкция позволяет опустить насос на глубину, что решит вопрос с небольшой высотой всасывания. Но в последнее время такие установки спросом не пользуются, так как есть более эффективные погружные насосы.

Принцип работы самовсасывающих насосов

Исходя из выше написанного, можно отметить, что лучше всего приобретать именно центробежный насос. Это самый оптимальный вариант. Ознакомимся с его устройством поближе: на имеющемся внутри механизма редукторном валу установлена пара дисков. В одном из них сделано небольшое отверстие, соединенное со свободным пространством между этими деталями. В этом промежутке есть пластины, наклоненные под определенным углом – они создают специальные канальца от центра свободного пространства к краю. Эти «ходы» соединены с диффузором, соединенным, в свою очередь, с подающим водоводом. А всасывающий шланг подключается к дисковому отверстию.

Горизонтальный поверхностный насос центробежный

Междисковое свободное пространство и шланг всасывания заполняются водой, затем запускается редуктор, а пластины-лопатки начинают вращаться и выталкивать воду. Этот процесс происходит за счет центробежной силы. В итоге в центре создается разряженное пространство, а по краям и в диффузоре, напротив, давление повышается. Чтобы выровнять этот «перекос», система будет стремиться выровнять показатели и начнет качать воду. Таким образом и работает эта установка.

Электронасос автоматически подаст воду в дом, что весьма удобно и практично

Давление в автономном водопроводе

Водопровод в частном доме — система достаточно сложная, поскольку надо сделать так, чтобы давление воды из любого природного источника было постоянным. Если подобная неприятность возникает с «завидной» регулярностью, сначала необходимо найти ее причины, а потом постараться устранить их.

Единицы измерения давления — бар или атмосфера (атмосферная единица). Например, чтобы гарантировать подъем воды на 10-метровую высоту, необходимо создать давление, равное одному бару. Отличие частных домов от многоэтажных зданий — отсутствие четких норм относительно давления в водопроводе. Эта величина, закладываемая на стадии проектирования здания, может быть различной — от 2 до 10 бар (атмосфер).

Старый норматив (1 атм) теперь не показатель. Большое количество техники с таким давлением работать попросту откажется. Средние, наиболее распространенные значения находятся в пределах 1,4-2,8 атмосфер, но рекомендуют сделать запас. В этом случае системе подачи воды необходимо реле давления. Работа этого прибора заключается в автоматизации процесса. Когда давление снижается, устройство включает насос, когда увеличивается, отключает.

Давление и приборы

Чтобы обеспечить напор, на этапе проектирования надо предусмотреть все сантехнические приборы, которые планируется установить в здании. Каждый из них требует своего давления:

  • ванна, душ, биде — 0,2 бара;
  • джакузи, гидромассаж — 0,4 бара;
  • отопительный котел — минимум 2 бара;
  • посудомоечная машина — 1,5 бара;
  • раковина, унитаз — 0,2 бара;
  • система пожаротушения — 1,5 бара;
  • система полива сада — 3,5 бар;
  • стиральная машина — 2 бара.

Чтобы работа бытовой техники была максимально эффективна, к параметрам, указанным в паспорте устройств, надо добавить не менее 0,5 атмосфер. Оптимальным значением для частного дома, в котором живут постоянно, будет величина не менее 4 бар. Это давление даст возможность беспроблемного использования всех благ цивилизации, предохранит водопроводные трубы от возможных аварийных ситуаций.

Особенности автономной системы

Стабильность работы насосной станции зависит от производительности (дебита) колодца или скважины. Если она недостаточна, то расход повышает возможности источника, а напор значительно уменьшается. Такая ситуация довольно часто случается, если используют безнапорные скважины и колодцы.

Необходимое давление в состоянии гарантировать только артезианские скважины, но и в этом случае могут возникнуть сложности, так как не все из них имеют возможность обеспечить нужный объем воды. Из-за источника с большим дебитом хозяева могут получить другую проблему: сильное повышение давления становится причиной выхода насосной станции из строя, быстрого износа сантехнического оборудования.

Причины низкого давления в водопроводе

Обстоятельства, приводящие к падению давления в водопроводной сети, могут быть как объективными, возникшими в результате естественных процессов, так и субъективными, связанными с ошибками в проектировании, расчетах, подбором оборудования. Их можно сформулировать следующим образом:

  1. Повышенный уровень разбора воды, связанный с высоким сезонным потреблением. Это случается летом, когда потребители частного сектора расходуют большое количество воды для полива огородов.
  2. Неисправный или недостаточной мощности насос на станции распределения.
  3. Засоренные трубы. В случае использования металлических водопроводов это может быть ржавчина в смеси с известковыми нерастворимыми осадками, получающимися естественным образом.
  4. Утечки воды на порывах или протечках водопровода. Они образуются, в основном, на стыках труб или разъедают их стенки насквозь. Единственным способом избежать таких дефектов – производить периодические осмотры и текущий ремонт строго по разработанному графику.
  5. Недостаточная мощность электрических сетей, питающих подстанцию.

Для частного сектора, использующего индивидуальный водозабор в виде колодцев или скважин, это становится возможным по причине постепенного снижения их дебита в результате заиливания источников, засорения фильтров.

Самое неприятное состоит в том, что снижающие давление в водопроводе факторы не возникает в один момент, их влияние значительно растянуто во времени и незаметны. Очевидно, что нужен постоянный контроль над пропускной способностью трубопровода.

Особенности монтажа устройства для давления в водопроводе

Место установки повышающего напор оборудования зависит от конкретной ситуации. Чтобы обеспечить нормальную работу смесителя и душевой лейки, достаточно вмонтировать его на выходе из накопительного бака. Для более требовательных к давлению устройств (стиральная и посудомоечная машина, водонагреватель), то насос лучше установить перед ними.

Однако монтаж сразу нескольких насосов малой мощности— не лучший вариант. В этом случае стоит установить более мощные модели, способные стабилизировать напор при большом расходе.

Установка насоса для повышения давления в водопроводе квартиры или частного дома выполняют в такой последовательности:

Сначала размечают трубу, на которой будет установлено оборудование, учитывая длину устройства и фитингов.
Затем в помещении перекрывается водоснабжение.
После этого, в отмеченных местах трубу обрезают.
На концах трубопровода нарезается внешняя резьба.
Затем на трубу монтируют переходники с внутренней резьбой.
В установленные переходники вкручивают фитинги из комплекта с насосом

Для лучшей герметизации намотайте на резьбу ФУМ-ленту.
Монтируется повысительный прибор, при этом необходимо соблюдать указания стрелки на корпусе прибора, показывающей направление потока воды.
После этого от электрощита к прибору нужно протянуть трехжильный кабель и, желательно, сделать отдельную розетку, а устройство подключать лучше через отдельный УЗО.
Затем насос нужно включить и проверить его работу, обращая внимание на отсутствии протечек в местах соединения. Если нужно, подтяните крепления фитингов.

Грамотный монтаж прибора обеспечит потребности в воде на многие годы. Придерживайтесь следующих рекомендаций в процессе установки оборудования:

  • чтобы насос проработал дольше, лучше на входе в него установить механический фильтр. Так вы сможете обезопасить прибор от попадания в него нежелательных частиц;
  • агрегат лучше монтировать в сухом и отапливаемом помещении, так как низкие температуры могут заморозить жидкость в аппарате, что выведет его из строя;
  • вибрация от работы оборудования, со временем, может разболтать крепления, провоцируя течь, поэтому иногда нужно проверять соединения на герметичность.

Правильно подобранный и правильно установленный прибор сможет решить проблему слабого напора в водопроводе.

Схема подключения – рекомендации

Определяя место для оптимального расположения насоса, руководствуется следующими соображениями:

  1. Для корректной работы бытовой техники в виде бойлера, стиральной или посудомоечной машины насос размещают непосредственно перед ними.
  2. Если в доме имеется накопительный бак, расположенный на чердаке, подкачку ставят на его выходе.
  3. Как и при установке циркуляционных агрегатов, в случае выхода электронасоса из строя или снятия его для ремонтно-профилактических работ, предусматривают размещение параллельно ему байпаса с запирающим шаровым краном.
  4. При установке насоса в многоквартирных домах велика вероятность оставить жильцов по стояку без воды, резко увеличивая объем ее потребления при включении подкачки. В данной ситуации следует предусмотреть размещение в квартире накопительных емкостей, которые практичнее подвешивать к потолку.
  5. Многие при установке более мощных агрегатов в линию не получают желаемый результат, указанный в паспортных данных. Не зная законов гидродинамики, они не учитывают возросших гидравлических потерь в трубопроводе при увеличении объемов прокачиваемой жидкости – для их уменьшения необходимо менять трубы на больший диаметр.

Рис. 14 Установка насосов подкачки во внутренний водопровод

Повысительные электронасосы обычно устанавливают в квартирах или частных домах при пользовании коммунальными водопроводными сетями, службы которых не выполняют свои обязательства по созданию рабочего давления в системе. Стандартные бытовые агрегаты с мокрым ротором в среднем повышают давление на 0,9 атм., для получения более высокого показателя в систему необходимо установить центробежные электронасос, насосную станцию или установку с частотным регулированием скорости вращения рабочего колеса (лучший, но слишком дорогой вариант).

Что необходимо сделать, прежде чем выбрать насос для повышения давления воды в частном доме

Давление может быть указано в разных единицах измерения. То есть, например, в технической документации насоса давление может быть обозначено в МПа, в статьях – в кПА, а на панелях приборов – в мм вод. ст.

Вам вряд ли понадобится знать точное значение давления в водопроводе, поэтому можете воспользоваться следующим соотношением, при помощи которого вам будет легче оценить работу водопровода в вашем частном доме:

1 бар ≈ 1 ат ≈ 10 м вод. ст. ≈ 100 кПа ≈ 0,1 МПа.

Нормами установлено требование к давлению водопроводной воды у жителей частного дома или квартиры – 4 бар. При таком значении все бытовые приборы в частном или многоквартирном доме смогут хорошо работать.

К сожалению, мало у кого из жителей частных домов давление в кране находится именно на этом уровне. Чаще всего отклонения существенные. Для системы водоснабжения вредны любые отклонения от нормы. Так, давление более 6-7 бар может привести к разгерметизации в местах соединениях труб. Скачок до 10 бар чреват возникновением аварийной ситуации.

Решением проблемы недостаточного или повышенного давления воды в частном доме является установка редуктора, выравнивающего напор во внутренней разводке водопровода, что исключает вероятность возникновения гидроударов. Если не допустить ошибок на этапе выбора и монтажа редуктора, то давление в системе всегда будет оптимальным.

Более сложная ситуация – это систематический недостаток давления в водопроводе частного дома. Необходимо выявить причину данной проблемы. Проводят несложное исследование для того, чтобы узнать, какое давление в водопроводе вашего частного дома является нормальным и как оно меняется в течение суток. После исследования ситуация станет более понятной.

Измерять давление можно манометром. Он стоит недорого, поэтому рекомендуем вам его приобрести и установить на вводной магистрали вашего частного дома. Будет еще лучше, если вы купите сетчатый промывной фильтр грубой очистки воды со встроенным манометром. Достаточно 3-4 раза в сутки в определенные часы (включая часы пик) записывать показания прибора. Затем можно будет проанализировать показатели давления воды в вашем частном доме и сделать предварительные выводы.

Можно попросить у кого-либо из знакомых или приобрести свой собственный переносной манометр. Подключить его не составит труда: можно сделать это при помощи гибкой подводки к водяным розеткам смесителей или к изливам, если резьбовое соединение будет подходящим. На самом деле вы можете даже собственноручно собрать простой, но при этом достаточно точный манометр.

Для того чтобы собрать манометр, вам понадобится пластиковая трубка длиной примерно 2000 мм. Диаметр трубки должен быть таким, чтобы получилось герметичное соединение с накручивающимся на излив крана штуцером, заменяющим насадку-рассекатель.

Точно определить давление воды в частном доме можно следующим несложным способом:

В первую очередь необходимо присоединить трубку (вертикально) к крану (или к другой водяной розетке). Затем включают воду и выравнивают уровень жидкости: должна быть одна горизонтальная линия с точкой подсоединения (без воздушной прослойки у крана – см. левый рисунок). Теперь можно замерить высоту воздушного участка трубки (ho).

Следующий этап – закрыть пробкой верхнее отверстие трубки (чтобы воздух не выходил) и открыть кран полностью. Вода поднимется. После стабилизации положения нужно измерить экспериментальное значение воздушного столба (hэ).

Теперь можно вычислить давление:

Рв = Ро × (ho/hэ)

Где Рв– давление в водопроводе в данной точке; Ро – исходное давление в трубке. Допустимо принять его за атмосферное, то есть – 1.0332 ат; hoи hэ – экспериментально полученное значение высоты воздушного столба.

Может быть такое, что давление в нескольких разных точках трубопровода частного дома различается. Это является свидетельством образования на трубах ржавчины или известкового налета. В таком случае необходимо заменить трубную разводку.

Возможно, что и фильтры, используемые в водопроводе вашего частного дома, сильно загрязнены или слишком старые. Для устранения неполадок необходимо выполнить соответствующую профилактику.

Читайте материал по теме:
Коммуникации в частном доме

Правила подбора мощности насоса — технические характеристики их значение

Основным фактором, влияющим на выбор устройства для подачи воды и поддержания нормального давления в системе, является характер точки водозабора:

  1. Самовсасывающий агрегат применяется в условиях, когда точка забора воды располагается ниже уровня установки агрегата. Конструктивно они устроены таким образом, что способны самостоятельно всасывать воду на расстоянии до 8 метров в глубину.

Чем меньше расстояние от воды до помпы, тем эффективнее он забирает воду, поэтому место установки должно быть по возможности максимально приближено к источнику.

  1. Нормально всасывающие агрегаты устанавливаются в системе водопровода и поддерживают давление в нем, при этом источник водозабора, как правило, располагается выше самого агрегата. Это может быть вводная труба или емкость для накопления воды.

Отдельной линейкой выпускаются циркуляционные устройства, предназначенные для обеспечения ускоренного оборота теплоносителя в системах отопления. Они оснащаются термодатчиком для возможности автоматической регулировки скорости потока. Местом их установки является обратная труба отопительного контура.

  1. Колодезные насосные приспособления используются для подачи воды и поддержания давления из больших емкостей и колодцев. Конструкция такого устройства обеспечивает практически полную бесшумность при работе. Не допускается засасывание воздуха при снижении уровня воды. Гарантированно это не произойдет, если агрегат снабжен устройством для автоматического отключения при критично низком уровне жидкости.
  2. Скважинные насосы погружные предназначены для установки в условиях стесненных размеров, определяемых диаметром обсадной трубы водозабора. Поэтому их диаметр невелик, а производительность достаточно высокая, чтобы обеспечить все потребности потребителей.

Как выбрать насос с учетом гидравлических характеристик

Основными показателями при выборе являются следующие показатели:

  • Q – производительность устройства, измеряемая в метрах кубических за единицу времени – м3/час;
  • Н – величина напора — высота столба воды, измеряемая в метрах.

Двумя этими показателями определяется рабочая характеристика устройства. Они взаимозависимы, при изменении любой из них соответственно изменяется и вторая.

Рекомендуемая величина показателя производительности:

  1. Для загородного дома для 4-х человек она составляет 1-2 кубометра в час.
  2. При использовании воды для орошения участка – 2-3 кубометра в час.

Показатель напора, необходимого для водопроводной сети можно с достаточной  точностью определить из соотношения:

Используя выбранные показатели и проведенный расчет можно выбрать устройство, соответствующее требованиям конкретной водопроводной сети.

Давление выбранной насосной установки должно обеспечивать выполнение им следующих функций:

  1. Подъем водяного столба от точки всасывания на необходимую высоту.
  2. Преодоление гидравлического сопротивления трубопровода, включающего собственно трубы, фурнитуру, измерительные приборы и регулирующую аппаратуру.
  3. Получение нужного давления в конечной точке потребления. Для этого к полученному расчетному результату нужно заложить запас, добавив еще 10-12 метров.

Характеристика, указывающая высоту столба, является паспортным параметром и всегда указывается в сопроводительной технической документации.

Смотреть видео

Все про насосы Как выбрать насос и какие бывают насосы.

Watch this video on YouTube

↑ Как выбрать насос

Наш эксперт отвечает на вопрос: какой насос лучше всего выбрать для скважины и почему?

Для загородного жилья можно использовать насосную станцию, которая оснащена гидроаккумулятором. При этом учитывают несколько факторов:

  • тип устройства;
  • уровень шума;
  • способы управления.

Для частного дома больше подойдёт встраиваемый агрегат, который имеет компактные размеры. Чтобы обеспечить водой многоэтажный дом, потребуется мощное устройство.

Бытовые насосы с ручным управлением неудобны в эксплуатации. Их можно использовать, чтобы подать небольшое количество воды. Кроме того, оборудование придётся включать вручную. При этом хозяину понадобится постоянно следить за уровнем воды в ёмкости.

Чтобы обеспечить высокий напор в системе, потребуется установить повышающий давление насос.

 Оборудование способно работать в автоматическом режиме. С этой целью используются датчики, которые включают насос при резком падении давления. Поэтому владельцу дома не нужно постоянно контролировать работу агрегата.

Популярные модели и производители

Рассмотрим наиболее известные и распространенные модели повышающих насосов:

Wilo Star-RS 25/4

Немецкий насос, который считается лучшим из циркуляционных устройств. Конструкция с мокрым ротором обеспечивает минимальный уровень шума и долговечность насоса. Обладает прочным чугунным корпусом, рабочее колесо изготовлено из полипропилена. Производительность — 3,5 м3/ч, напор составляет 4 м. Диапазон температур перемещаемой жидкости от -10° до + 110°. Вес насоса всего 2,4 кг;

Grundfos UPA 15-90

Детище датских производителей. Классический повысительный насос, способный развивать напор до 8 м при производительности 1,5 м3/час. Способен запускаться вручную или в автоматическом режиме (при открытии крана срабатывает датчик расхода). Мощность агрегата составляет 120 Вт. Начальное (входное) давление — 0,2 Атм. Диапазон температур — от +2 до +60°, что позволяет работать только с контуром ХВС. Срок службы, заявленный производителем, составляет 10 лет;

Jemix W15GR15-A

Изделие совместной российско-китайской фирмы. Обладает чугунным корпусом и алюминиевым кожухом электродвигателя. Оснащен контроллером уровня потока, позволяющим работать в автоматическом или ручном режиме. При производительности 1,5 м3/час насос демонстрирует напор 15 м, что намного превосходит показатели многих европейских конструкций. Автозапуск агрегата происходит при 0,09-0,12 м3/час;

Комфорт X15GR 15

Повышающий насос отечественного производства. Обладает корпусом из нержавеющей стали, производительностью 1,8 м3/час и напором 15 м. Предназначен только для работы с чистой водой. Специфическое требование — горизонтальный монтаж агрегата. Мощность — 120 Вт. Пользователи отмечают высокую работоспособность и надежность насоса, но критикуют слишком высокий уровень шума;

DAB DIVERTRON 1200

Погружной насос, который по достоинству оценивают владельцы частных домов. Обеспечивает подачу воды из колодцев. Мощность составляет 1,1 кВт, при глубине погружения 10 м насос способен поднять жидкость на высоту 48 м. Демонстрирует высокую производительность — 5,7 м3/час. Имеется электронный блок управления, защита от холостого хода (отключение). Нуждается в стабилизации электропитания;

ДЖИЛЕКС «Водомет» ПРОФ 55/75 Дом

Скважинный насос отечественного производства. Производительность составляет 3,3 м3/час, а напор — до 75 м, что позволяет работать в глубоких скважинах. При этом, мощность агрегата всего 900 Вт. Допустимая глубина погружения — 30 м, условием работы является вертикальная установка. Используется только для чистой воды;

Patriot F 900

Признан лучшим дренажным насосом погружного типа. Обладает пластиковым корпусом, поплавковым выключателем, вертикальным патрубком. Способен работать с грязной водой. Функционирует по схеме — 2 часа работы, после чего 15 минут перерыв. Производительность агрегата 14 м3/час, мощность — 0,9 кВт, напор — 10 м. Действует ограничение по температуре жидкости — до + 40°.

Несколько полезных советов

Не всегда для решения проблемы с низким напором воды в системе нужен непременно повышающий насос. Для начала не помешает продиагностировать состояние водопроводных труб. Их прочистка или полная замена может восстановить нормальный напор без дополнительной техники.

Чтобы понять, что проблема в плохом состоянии водопроводных труб, иногда достаточно расспросить соседей, проживающих в квартирах на этом же этаже или выше. Если у них напор нормальный, почти наверняка нужно чистить трубы.

Если же картина у всех одинаковая, возможно, имеются более серьезные проблемы, касающиеся всей водопроводной системы дома и даже района. В высотных домах вода порой просто не поступает на верхние этажи. Здесь требуется высокомощное и достаточно дорогое оборудование.

Имеет смысл скооперироваться с другими жильцами, чтобы разделить расходы. Хорошая идея – потребовать решения проблемы от организации, которая получает оплату за водоснабжение, поскольку именно она должна обеспечить подачу воды к потребителю.

Отсутствие воды на верхних этажах – это нарушение требований пожарной безопасности

При общении с поставщиком услуг водоснабжения стоит обратить внимание на этот момент и упомянуть возможность судебного разбирательства в виду несоблюдения законодательных норм

Установку техники в многоквартирном доме лучше всего поручить штатному сантехнику управляющей компании. Он и с системой лучше знаком, и будет нести ответственность в случае протечек или поломок, вызванных некачественным монтажом оборудования.

Что такое поверхностный насос

Всего насосов существует два вида – погружные и поверхностные. Об их различиях можно догадаться по названию, но для большего понимания разницы этих приборов, нужно знать их важные характеристики. Не будем разбираться в конструкции, а только лишь обсудим самые важные отличия.

8-ми метров для добычи качественной воды, пригодной для питья, конечно недостаточно, поэтому такое оборудование дополняется выносными эжекторами – приспособлениями, помогающими увеличить глубину подъема до 40-ка метров.

Средняя производительность поверхностного насоса находится не на очень высоком уровне — от 1 до 4 кубов в час, но этого с головой хватает, чтобы обеспечить все бытовые потребности даже большой семьи.

Рабочее давление, которое создает оборудование, также сильно отличается от модели к модели. Простые приборы имеют показатель около 2 Бар, тогда как более мощные могут доходить до 5-ти, что равно 20 и 50 метрам водяного столба, соответственно.

Погружные насосы опускаются прямиком на дно скважины и управляются посредством выносного блока. Они воду не втягивают, а толкают в систему трубопровода, что позволяет использовать такое оборудование даже в очень глубоких скважинах. 200 метров для них не предел, но это относится к промышленному оборудованию. Для бытового использования вы просто подбираете модель нужной мощности, под глубину вашей скважины.

Такое оборудование может обеспечить очень высокий расход воды – производительность в среднем около 10-15 кубов.

Повысительный насос для дачи: какие бывают

Это устройство небольшого размера, которое повышает уже имеющееся невысокое давление. То есть, с нуля они его создавать не могут. Врезается это устройство в существующий водопровод и подкачивает воду, поднимая давление на 1-3 атм. Есть несколько типов повышающих давление насосов:

  • По типу охлаждения:
    • с сухим ротором — имеют более высокий КПД, но сильнее шумят и имеют большие размеры;
    • с мокрым ротором — уровень шумов невысокий, размеры небольшие, но не очень эффективны, хотя с повышением давления в дачном водопроводе (и не только) справятся на 100%.
  • По способу включения:
    • ручное включение — когда необходимо повысить давление, включаете, не нужно — выключаете; не очень удобно: нужно следить за тем, чтобы насос не перегрелся;
    • автоматическое включение — наличие расхода контролируется датчиком потока; при открытии крана или другого потребителя и наличии определенного расхода в секунду, происходит включение насоса, когда расход отсутствует, насос выключен;
    • комбинированные модели, которые переводом переключателя работают то в одном, то в другом режиме.
      Повысительные насосы с горизонтальным и вертикальным расположением
  • По способу установки:
    • горизонтально;
    • вертикально;
    • в обеих позициях.
  • По наличию скоростей:
    • одноступенчатые — имеют одну скорость подкачки;
    • многоступенчатые — могут работать с разной интенсивностью, которая зависит от величины расхода.
  • По типу конструкции:
    • ин-лайн — компактные, но малопроизводительные модели, встраиваемые в подающий трубопровод;
    • вихревые — производительные, но шумные и требующие специальной обвязки.

Как выбрать

Чтобы особо не путаться, подкачивающий насос для водопровода на даче, обычно берут ин-лайн (встраиваемые) с мокрым ротором. Это самый оптималный дачный вариант: небольшой шум, удобство монтажа.

Тип установки вертикальный или горизонтальный — зависит от того места, в котором его будете устанавливать. Относительно скоростей — лучше, конечно, многоступенчатая регулировка, но такие насосы стоят немало, потому в дачном водопроводе устанавливаются редко.

Еще можно обратить внимание на материал корпуса. Он может быть из чугуна или нержавеющей стали

Из нержавейки, естественно, лучше, но и дороже. Нужно обратить внимание на материал, из которого изготовлена крыльчатка насоса. В самых дешевых моделях она может быть из пластика, в более дорогих — из бронзы или латуни.

Вихревой насос для повышения давления на даче

Установка в систему отопления

При установке нужно учитывать следующие вещи.

Выбор места и разметка

Эффективность работы насоса зависит от правильности его подключения. Если установить аппарат на общую магистраль, то давление повысится на всех ветках сети отопления.

На отдельных участках давление повысится незначительно, потому что общий объем труб создает слишком большое сопротивление.

Для значительного увеличения давления потребуется агрегат большей мощности, что отрицательно скажется на энергопотреблении и бесшумности.

Внимание! Эффективность работы повысительного насоса, установленного в общую магистраль, невелика. Более предпочтительный вариант — установка агрегата непосредственно перед тем элементом, которому требуется поддержка давления:. Более предпочтительный вариант — установка агрегата непосредственно перед тем элементом, которому требуется поддержка давления:

Более предпочтительный вариант — установка агрегата непосредственно перед тем элементом, которому требуется поддержка давления:

  1. перед котлом отопления;
  2. перед системой теплого пола;
  3. перед удаленной веткой системы отопления.

В других местах сети давление не изменяется. Даже установка нескольких отдельных агрегатов может оказаться более выгодной, чем монтаж одного мощного прибора.

Справка! Насос устанавливается в месте, позволяющем обслуживать устройство и, при необходимости, менять его.

В выбранном месте трубы размечается участок, в который будет выполнена врезка. Его длина определяется размерами аппарата с учетом переходных штуцеров и запорных кранов. Запорная аппаратура необходима для того, чтобы в дальнейшем имелась возможность легкой замены насоса при выходе его из строя. Запорные краны ставятся по обеим сторонам патрубков, образуя напорный узел.

Схема подключения

Монтаж напорного узла производится по следующей схеме:

  • Выбранный участок отопления перекрывается, из него сливается вода.
  • Труба обрезается по разметке.
  • Торцы труб отопления подготавливаются к соединению с напорным узлом.

На металлических трубах нарезается внешняя резьба, на металлопластик устанавливаются фитинги, в пластиковые трубы ввариваются переходники с резьбой.

В разрыв труб включается напорный узел.

Если работа повысительного насоса будет непостоянной, то соединение можно выполнить по байпасной схеме. Для этого напорный узел монтируется параллельно основной трубе, а в ней между точками врезки устанавливается запорный кран. В результате движение теплоносителя может происходить двумя способами:

  1. По байпасу, когда кран на нем открыт, а краны на напорном узле закрыты. Насос при этом не работает.
  2. Через напорный узел, когда краны на нем открыты, а кран на байпасе закрыт.

Важно! При монтаже необходимо следить, чтобы направление движения воды в трубах и направление работы повысительного насоса совпадали

Герметизация соединений и проверка работы

Во время установки необходимо предусмотреть надежную герметизацию мест соединения, чтобы избежать течи при эксплуатации системы. Герметизация выполняется с использованием резиновых прокладок и ФУМ-ленты.

После окончания монтажа производится пробный пуск системы отопления при неработающем насосе. Все обнаруженные течи тщательно устраняются.

Подключение к электрической сети

Подключение к электрической сети лучше доверить специалистам. Они выполнят работы по следующей схеме:

  1. В щитке для каждого насоса устанавливается отдельное устройство защитного отключения (УЗО).
  2. От распределительного электрощитка протягивается отдельная трехжильная линия к месту монтажа.
  3. Вблизи места установки насосного узла монтируется розетка, к которой и подключается насос.
  4. Проводится испытание установленного повысительного насоса. Запускать его можно, только когда возобновится циркуляция воды в системе.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
