Настройка спутниковой антенны: инструктаж по настройке тарелки на спутник своими руками

Как настроить антенну Триколор ТВ самостоятельно видео

Только после того, как будет выполнена установка антенны, и подключение оборудования следует переходить непосредственно к самим настройкам. Для этого нужно включить систему и подождать пока она загрузится. Дальше следует выполнить следующие действия:

  • Посредством меню войти в раздел «Качество сигнала» и запустить автоматический поиск каналов.
  • При этом нужно вручную поворачивать антенну, чтобы выбрать нужный диапазон вещания.
  • Один человек может осуществлять поворот тарелки, а второй наблюдать за изменениями сигнала. Это существенно упрощает процесс установки.
  • Далее ставим автоматический поиск каналов. Спустя некоторый промежуток времени процедура закончится, и изменения нужно сохранить. В противном случае при включении устройства нужно будет проводить данные манипуляции повторно.

Для того чтобы получить более полное представление о том, как устанавливать и настраивать антенну, смотрите видео по теме:

Заключение

В 2021 году Триколор ТВ усовершенствовал предоставляемое абонентам оборудования до такой степени, что теперь даже неопытные пользователи могут самостоятельно проводить настройки системы. Главные моменты – надежное крепление антенны, грамотно проведенная синхронизация с тюнером и телевизором и правильно подобранный азимут – угол, который измеряется по часовой стрелке и замеряется между направлением на объект и меридианом.

Как правило, данная услуга предоставляется на платной основе и не входит в стоимость обслуживания клиентов. Специально обученный сотрудник проведет монтажные работы и выполнит профессиональную настройку оборудования. Такой вариант установки будет более надежным и увеличит качество трансляции телеканалов в процессе эксплуатации.

Как настроить сигнал Триколор ТВ?

  1. Чтобы настроить бесплатные каналы Триколор ТВ и их сигнал, потребуется зайти в меню «Установки антенны». Затем нужно смещать антенный курсор в плоскости до такой степени, пока не будет получен сигнал, который удовлетворит.
  2. На экране не должно быть помех в виде точек и ряби, а звук должен быть качественным, почти совершенным!
  3. Следующим этапом необходимо открыть вкладку «Уровень принимаемого сигнала».
  4. Далее, при помощи пульта ресивера нажать кнопку «МЕНЮ».
  5. Удобно пользоваться кнопками-стрелками, нужно отыскать вкладку «Установки», затем подтвердить команду нажатием кнопки «ОК».
  6. Для дальнейшей установки предусматривается введение пароля. На начальном этапе провайдер предусматривает введение четырех нулей. Впоследствии можно самостоятельно его изменить.
  7. Следом нужно перейти по вкладке «Системные установки» и снова утвердить команду, нажав «ОК».
  8. Далее нужно войти в меню «Установки антенны» и подтвердить запрос.

После того, как абонент Триколор выберет режим установки антенны и перечень каналов, нужно определить спутник, который соответствует региону: Eutelsat 36A или Eutelsat 36В. Нужно найти во вкладке меню установки антенны две шкалы, они характеризуют уровень сигнала и его передачу на спутник. Если обе из них заполнены до отметки в 70%, значит, все работы были проведены правильно и каналы на Триколор ТВ будут показывать с высоким качеством.

Калькулятор расчета пеноблоков смотрите на этом ресурсе
Все о каркасном доме можно найти здесь http://stroidom-shop.ru
Как снять комнату в коммунальной квартире смотрите тут comintour.net
Самое современное лечение грыж

Настройка антенны Astra 19 + Hotbird 13

Комбинация состоит из двух спутников – Astra 19 и Hotbird 13 . Спутники расположены близко, поэтому подключить их можно на одну антенну. Astra 19 – просмотр немецких, французских программ. HotBird – итальянские, польские, арабские, африканские, азиатские телеканалы.

Потребуется оборудование:

  • Спутниковая антенна 1.2м-1.4м.
  • Конвертор линейная поляризация, 1 выход – 2шт.
  • Мультифид – 1шт.
  • Дисек-переключатель на 2 – 1шт.

Мультифид – это держатель для второго конвертора. Стандартная комплектация тарелки предполагает наличие одного крепления. При подключении антенны на несколько спутников, применяется мультифид.

Дисек-переключатель – это устройство, которое будет переключать питание между двумя конверторами (двумя спутниками). Если выбирается канал со спутника Hotbird, то питание подается на соответствующий конвертор.

Процедура настройки на антенну 120см:

  • Собираем и устанавливаем тарелку на кронштейн.
  • В центральном фокусе подключаем конвертор на Astra 19, так как сигнал с данного спутника слабее.
  • Собираем и устанавливаем мультифид по инструкции . Мультифид располагаем слева (антенна перед настройщиком).
  • Регулируем расстояние между центром конвертора Astra 19 и центром конвертора Hotbird на 83мм.
  • Монтаж дисека: берем 2 кабеля от конверторов, в 1 вход дисека подключаем кабель от Astra 19, во второй от Hotbird. Выход (out) к ресиверу.
  • Подключаем ресивер к антенне и к телевизору, выводим меню на экран.
  • Выставляем в приставке рабочую частоту спутника Astra: транспондер (частота): 12 545, поляризация H, скорость потока 22 000, коррекция ошибок 5/6.
  • Перед нами 2 шкалы: уровень и качество, по ним будем настраивать антенну.
  • Выкручиваем конвертор Astra до отметки -10.3, конвертор Hotbird до отметки -15.8, значения должны оказаться сверху.
  • Медленно передвигаем антенну влево-вправо, ждем пару секунд, проверяем заполнение шкал на приставке. Если сигнал не появляется, меняем расположение антенны (вверх-вниз).
  • Повторяем процедуру до заполнения шкал. Они должны быть заполнены не менее, чем на 60-70%.
  • Настраиваем каналы спутника Astra 19 на ресивере. Если все каналы найдены и стабильно работают, то начинаем настраивать дисек-переключатель.
  • В разделе настроек дисека, выставляем “включить” функцию переключателя.
  • Заходим в настройки. Версия должна соответствовать той, что написана на корпусе устройства.
  • Выставляем теже входа, которые использовали при соединении. Могут обозначаться либо цифрами – 1,2, либо буквами A, B.
  • На первом входе Astra, на втором Hotbird.
  • Настраиваем каналы на Hotbird. Если сигнала нет, или он слабый. Двигаем конвертор Hotbird влево-вправо, проверяем заново.
  • Фиксируем антенну, затягиваем болты.

Как обновить «Триколор»: некоторые нюансы

В процессе работы ресивер спутникового оператора должен получать файлы обновлений. Это необходимо для того, чтобы система функционировала стабильно и дарила пользователю высокое качество картинки.

Когда появится очередное обновление, соответствующая информация высветится на экране телевизора. Владельцу оборудования потребуется лишь подтвердить действие, после чего запустится процесс установки актуальной версии прошивки. Затем приемник перезагрузится.

Если сообщения с доступными обновлениями долго не появлялись, рекомендуется выполнить несколько шагов:

  1. Выключить ресивер и телевизор.
  2. Запустить инфо-канал 333.
  3. Когда на экране появится команда «Обновление ПО», подтвердить ее выполнение.
  4. Дождаться окончания загрузки.
  5. Перезагрузить устройство.
  6. Перейти в меню просмотра каналов.
  7. Подтвердить действие после появления на экране сообщения «Необходимо обновить модуль ПО».
  8. Переключиться на информационный канал.

Сам процесс обновления должен занимать не более 10 минут. Но если дома стоит устаревшее оборудование, то может потребоваться значительно больше времени. Также немаловажную роль в быстрой загрузке играет скорость интернета.

Монтаж кабеля

Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:

  • в углу оконной рамы;
  • в стене на уровне пола.

Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.

Подключение F-разъёма

Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:

  • срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
  • аккуратное загибание проволоки на оболочку;
  • снятие изоляции с центральной жилы, выступающей от экрана на 2 мм;
  • накручивание F-коннектора;
  • укорочение лишнего запаса центральной жилы, оставив 2-5 мм от плоскости разъема.

Описанный способ подключения F-разъёма является самым простым.

Схемы подключения мультисвитчей

Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:

  1. Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
  2. Для спутника Astra 5.0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
  3. Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
  4. Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.

Если используется мультисвитч, Diseqc уже не требуется.

Как собрать мультифид

Разборный комплект мультифида зачастую идет вместе с двумя ушками разного размера. Меньшее нужно надеть на пластиковую трубку. В свою очередь большое необходимо закрепить на центральную траверсу. Относительно друг друга уши могут располагаться по-разному: как на одном уровне, так и в разных плоскостях. Первый способ является более распространенным. Второй же – облегчает начальную настройку и экономит время при поиске дополнительных спутников. Этот вариант нужно использовать в тех случаях, когда разные головки будут ловить сигнал нескольких спутниковых приборов.

Третью головку следует размещать на одной плоскости с одной из предыдущих. Разбежка между разными конверторами зависит, в том числе, и от диаметра зеркала. Чем оно меньше, тем ближе головки должны находиться друг к другу.

После прикручивания планки нужно обратить внимание на угол между оси пластика и крепления к траверсе. Он должен быть около 90 градусов

Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника.

Подключение DiSEqC

Если имеется DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:

  • подсоединение кабелей к головкам;
  • заведение головок на DiSEqC.

Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.

Подключение приемника

Чтобы иметь возможность наблюдать уровень сигнала для его увеличения до максимального значения, необходимо один из конвертеров и телевизор подключить к ресиверу. Подготовка спутникового тюнера ресивера к подключению проводится в соответствии с его инструкцией.

Подсоединить коаксиальный кабель RG-6 к одному из выходов LNB. Подключите другой конец коаксиального кабеля к входному разъему ресивера. Для того чтобы было легче настроить тарелку, рекомендуется временно подключить ресивер и телевизор рядом с местом ее монтажа. Если наблюдение уровня сигнала на экране телевизора оттуда невозможно, то настройка и установка спутниковой антенный и тюнера самостоятельно производиться не может. Для этого потребуется помощник, который будет контролировать показания на телевизоре.

Чтобы получить сигнал необходима настройка спутникового тюнера ресивера на работающий в открытом доступе канал. Например, для приема со спутника Astra 5E (бывший Sirius) следует выбрать транспондер 11766H, 12073H или 12245V, Hot Bird 13E – 10971H, 11766H или 12207H, Amos 4W – 10722H, 10759H. Информация о том, как добавить нужный канал на спутниковом тюнере, содержится в руководстве пользователя конкретной модели приемника.

Запустить в ресивере меню настройки сигнала. Окно программы будет отображать его текущий уровень на шкале, градуированной от его отсутствия до наибольшего значения. Цель заключается в максимальном увеличении сигнала.

Проверить наличие соединения между спутниковым ресивером и LNB. Способ индикации зависит от спутникового приемника. Некоторые устройства наличие связи индицируют зеленым цветом, а отсутствие – красным.

Установка оборудования

Является первым этапом и состоит из двух важных частей – установки тарелки с антенной и проводки всех кабелей от одного пункта системы к другому.

Антенна и тарелка

Антенна и тарелка от ТриколорТВ поставляется вместе с четкой инструкцией, как именно нужно устанавливать и монтировать их. Есть и дополнительные правила, соблюдая которые, вы обеспечите себе надежный и высокий уровень сигнала практически сразу же после установки:

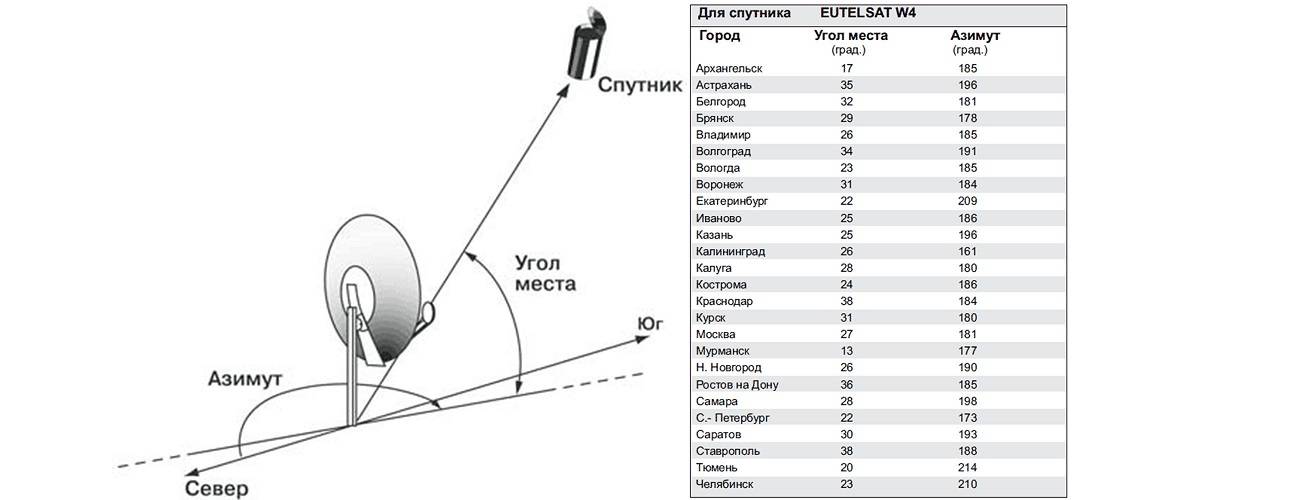

  1. Обязательно соблюдайте наклон, прописанный для вашего региона – от этого будет зависеть, поймает антенна спутниковый сигнал или нет.
  2. Тарелка должна находиться вне помещения – устанавливать на лоджиях и застекленных балконах не рекомендуется, так как стекло будет создавать помехи.
  3. Между антенной и спутником не должно быть дополнительных препятствий в виде других домов, зеленых насаждений или любых строительных конструкций, способных прервать передачу.
  4. Обязательно нужно убедиться, что тарелка и антенна не устанавливаются под крышу (скат) или желоб для дождя. Так вы избежите повреждения оборудования во время непогоды.
  5. Вся конструкция должна «смотреть» на юг.
  6. Приемник рекомендуется ставить как можно ближе к антенне. Допустимый радиус равняется ста метрам, однако, чем ближе, тем сильнее и качественнее будет сигнал.

При сборе антенны и установке тарелки нужно также соблюдать несколько рекомендаций от ТриколорТВ:

  1. На оборудовании есть конвертер (см. инструкцию). Его ни в коем случае нельзя устанавливать вниз разъемом, поскольку это одно из мест, куда спокойно попадает влага во время дождя. Сигнал при этом упадет, а оборудование может и вовсе выйти из строя.
  2. Кронштейн-держатель для тарелки следует крепить как можно прочнее, особенно, если вы устанавливаете оборудование на ветреную сторону.
  3. Попервой не затягивайте гайки на кронштейне до конца при креплении тарелки – вам еще понадобится ее поворачивать, чтобы ловить сигнал, так что не фиксируйте сразу.
  4. Разъемы на кабель следует прикручивать, предварительно зачистив его с двух сторон примерно на 1.5 см.

Проводка кабеля

Провести кабель после всех манипуляций, дело несложное. Схема выглядит просто:

  1. Один кабель соединяет антенну и приемник.
  2. Второй кабель соединяет приемник и телевизор (если у вас не вай-фай передача).

Важным моментом является закрепление одной стороны кабеля у тарелки и антенны – делать это лучше всего изолентой, чтобы не повредить крепления чем-нибудь другим. Чаще всего именно из-за хлипко присоединенного кабеля у пользователей может пропадать сигнал.

Оборудование

Сегодня весь комплект для подключения стоит в пределах 2800-4500 рублей. В него входят:

  • Ресивер (тюнер). Простым языком это приёмник. Из всего комплекта он стоит дороже всего. Выбирая его будьте серьёзны, ведь трансляция каналов происходит в форматах mpeg 2 и mpeg4. Второй лучше.
  • Антенна. Преобразует приёмный луч в фокус. Именно он принимает импульс.
  • Конвертерные крепления – 2 штуки.
  • Дисек – его задача переключать между конвертерами. Тюнер в одно время принимает импульс исключительно с одного конвертера, он необходим если более двух спутников.
  • Специальный кабель.
  • F коннекторы.
  • Крепёжный кронштейн.

Инструменты которые помогут настроить антенну:

  • Удлинитель (желательно на 3 розетки);
  • Перфоратор или дрель;
  • Ключи для закрутки гаек на 13 и на 10;
  • Крестовидная отвёртка;
  • Молоток;
  • Изолента.

Поиск направления

От специалистов по установке и продавцов оборудования можно услышать, что спутниковая антенна требует точной настройки, и мастера для этого используют специальное оборудования. Отчасти данное утверждение верно, монтажники вычисляют точное направление конвектора с помощью приборов. Но это только половина правды.

Важно! Сигнал можно принять и расшифровать даже при 55% уровне приема. Следовательно, точное направление не нужно и специальное оборудование лишь помогает ускорить процесс монтажа.. Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день

Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж

Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день. Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж.

Поэтому лучше воспользоваться альтернативным методом.

Для этого нужно сделать две вещи:

  • Зафиксировать конвектор на тарелке, не забывая про ее тип (для офсетной он будет немного смещен вниз).
  • От головки протянуть телевизионный кабель и подключить к ресиверу, а его к телевизору.

В данном случае требуется наблюдать уровень поступившего на головку (фактического) и регистрируемого (на ресивере) излучения. У последнего всегда более низкое значение, т.к. конвектор с антенным кабелем обладают небольшой шумностью, и сигнал немного рассеивается до поступления на изображение. Он для настройки и нужен.

После подключения ресивер нужно настроить на конкретный спутник, который определяется типом головки. Значения представлены в таблице ниже:

СпутникЧастотаСкоростьПоляризация
Amos1072227500H (горизонтальная)
Hotbird1103427500
Sirius1176627500V (вертикальная)

Настройка каналов не принципиальна и от их присутствия уровень сигнала не меняется.

Внимание! Здесь потребуется помощник, который будет наблюдать за ресивером и сообщать значение сигнала. В крайнем случае, телевизор можно развернуть к окну и использовать зеркало.

Нужное направление тарелки для принятия сигнала находится в три этапа:

  • тарелку следует направить на юг (90° по часовой стрелке от точки восхода солнца);
  • установить спутниковую антенну прямо или вверх под углом 60° в зависимости от поляризации. При использовании головок разной поляризации направить прямо;
  • зафиксировать тарелку.

Это будет условное начальное положение, от которого в дальнейшем будет проводиться поиск улучшенного сигнала. Если уровень регистрируемого излучения достиг 40% — 45%, тарелку можно закреплять. В противном случае нужно плавно и медленно ее вращать до нахождения приемлемого значения.

Осталось найти точное направление для конвекторов. Для этого головка с горизонтальной поляризацией устанавливается вдоль направления самой головки и в дальнейшем ее нужно плавно и немного сдвигать, пока уровень сигнала не достигнет 65% (а лучше 70%).

Для конвектора с вертикальной поляризацией повторить процесс, предварительно установив ее в наклонном вертикальном положении под углом 30°.

Важно! При настройке антенны своими руками с несколькими конвекторами, у головки с горизонтальной поляризацией уровень сигнала может быть ниже — ей мешают строения.

Потребуется поднять саму тарелку. Если же регистрируется значение не выше 20% — 25% и не меняется, поврежден или неисправен кабель. Такой уровень сигнала нормальный при отсутствии антенны.
