Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа

Советы при покупке

При покупке важно прибрести оборудование, которое сможет обеспечить безопасность. Одно- и двухполюсные АВ применяют в однофазных сетях, а приборы с большим количеством полюсов – в трехфазных. Одно- и двухполюсные АВ применяют в однофазных сетях, а приборы с большим количеством полюсов – в трехфазных

Одно- и двухполюсные АВ применяют в однофазных сетях, а приборы с большим количеством полюсов – в трехфазных.

Маркировка

Разобраться в маркировке АВ, на первый взгляд, непросто. Производители часто указывают в наименовании серийные номера своей продукции. Иногда информация «разбросана» по лицевой стороне, но нужные для правильного выбора параметры обязательно присутствуют.

Имея перед собой АВ, проще рассмотреть интересующие величины:

  1. Номинальное напряжение должно соответствовать параметрам электросети. В однофазной цепи присутствует переменное напряжение 220 В частотой 50 Гц.
  2. Времятоковая характеристика обозначает допустимые пределы превышения номинального тока, необходимого для срабатывания защиты. Обозначается буквами A, B, C, D, Z, K. Для квартиры выбирают автоматические выключатели для освещения – с литерой В, для розеток – С, для мощных двигателей и трансформаторов – D. Приборы серии А слишком чувствительны и предназначены для защиты цепей с повышенными требованиями. Придётся включать нагрузку после небольших колебаний напряжения в сети. K и Z – устройства для производственных нужд.
  3. Номинальный ток указывается в амперах, а АВ способен пропускать такую величину непрерывно, не греясь и не отключаясь.
  4. Токоотключающая способность автомата (предельный ток отключения) показывает допустимый ток, после прохождения которого устройство останется работоспособным. Огромная кратковременная нагрузка возможна при коротком замыкании. Для АВ, установленных в квартире (доме), выбирают показатель 4500 или 6000 А.
  5. Класс токоограничения говорит о «скорости» срабатывания автомата. Есть 3 класса. Первый на передней панели не обозначается, а время срабатывания более 10 мс, второй класс приборов отключает нагрузку за время от 6 до 10 мс, третий – самый быстрый обесточит сеть за 2,5-6 мс.
  6. Об электрической схеме устройства, обозначенной на АВ, рассказано ниже.

Мощность

Существуют два способа расчётов при выборе АВ:

  1. Суммируют максимальные токи, протекающие через все электроприборы, подключенные через один автомат. Предусмотрев запас в 15-20% выбирают прибор зашиты по номинальному току.
  2. Сопоставляют суммарную мощность всех приборов и номинальную мощность АВ выбирая «защиту с запасом» в 10-15%.

Важно понимать, что АВ выдерживают токи, превышающие номинальные на 40% примерно в течение часа работы. За этот промежуток времени может произойти чрезмерный нагрев проводки, её оплавление и, в конечном итоге, короткое замыкание

Номинальный ток АВ, АТок в однофазной сети, АРасчётная мощность нагрузки, кВтНеобходимое сечение жил, мм2
160-153,01,5
2515-245,02,5
3224-316,54,0
4033-408,06,0
5040-499,510,0

Производитель и цена

Автоматические однополюсные выключатели присутствуют в линейке всех производителей электротехнической продукции. Стоит понимать, что европейский или американский бренд не говорит о месте, где расположен завод. Велик риск встретить в продаже подделку. В таблицу собраны производители и средние цены на востребованный 25-амперный автомат. Компании отсортированы в порядке снижения популярности пользователей (на основе отзывов на форумах и отзовиках). Цены взяты с Яндекс-маркет.

ПроизводительСредняя цена, руб.
АВВ180-400
Legrand140-190
Schneider Electric160-320
General Electric200-350
Siemens190-350
Moeller160-290
DEKraft80-140
IEK100-150
TDM90-120

Основные ошибки при покупке

  1. Нельзя устанавливать АВ, способный выдержать больший ток, чем тот, на который рассчитана проводка.
  2. Номинал автомата должен учитывать мощность приборов, подключенных к линии.
  3. Выбирать необходимо изделия проверенных фирм, требуя у продавца сертификат продукции.
  4. Для отдельных участков цепи, куда могут быть присоединены мощные потребители (сварка, обогреватель), отдельно прокладывают проводку и устанавливают автомат.

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

  • надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
  • возможность контроля мощности отдельных электроприборов и установок;
  • лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

  • существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
  • в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
  • необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Это интересно: Лучшие автоматические выключатели — изучаем внимательно

Как выбрать двухполюсник

Перед тем как установить двухполюсный вводный автомат, необходимо выбрать его номинальный ток, соответствующий мощности подключенного оборудования. Упростить расчеты поможет наша таблица, при помощи которой можно без проблем найти нужные значения для того, чтобы подключить двухполюсный автомат ИЭК, TN-C и т.д.:

Номинальный ток двухполюсника в однофазной сети, АЗначение мощности, кВтДвухфазнойТрехфазной
10.21.10.7
20.42.31.3
30.73.42
61.36.84
102.211.46.6
163.518.210.6
204.422.813.2
255.528.516.5
327.036.521.1
408.845.626.4
50115733
6313.971.841.6

Есть еще один более простой способ для подсчета суммарной мощности бытовой сети. Для проводки в квартире это сделать несложно. Например:

  • 0,3 кВт – холодильник;
  • 6 кВт – электрическая плита и духовка;
  • 1,5 кВт – прочие электрические приборы.

Получается 7,8 кВт. При выборе выключателей нужно отталкиваться от ближайшего большего значения. Предположим, у нас двухфазная электрическая сеть, значит, останавливаемся на показателе 45,6 по таблице. Для защиты электрики в доме понадобится двухполюсный электрический автомат на 40 Ампер.

Фото – легранд 63 ампера

Всегда обращайте внимание на обозначение на автомате, там указывается номинальный ток срабатывания. Проверяйте сертификат качества на соответствие рабочим параметрам (тепловое излучение, сила тока, напряжение)

По току мгновенного расцепления

По время-токовой характеристике дифавтоматы, также как и автоматические выключатели делятся на несколько классов. Каждая категория указывает, во сколько раз ток мгновенного расцепления должен быть больше номинального, чтобы прибор сработал. По российскому ГОСТ Р 50345-99 этих категорий три:

  1. вид В. Приборы этой категории мгновенно срабатывают при превышении контролируемого тока в 3-5 раз по сравнению с номинальным током;
  2. вид С. Устройство с таким обозначением срабатывает в случае превышения номинального тока в 5-10 раз;
  3. вид D. Дифференциальный автомат относящийся к данному классу среагирует при токах превышения номинала в 10-20 раз.

На корпусах устройств буквы с обозначением вида электромагнитного расцепителя по току мгновенного расцепления стоят перед цифрами обозначающими значение номинального тока. То есть, если на приборе написано С16, значит номинальный ток равен 16 А, а мгновенного расцепления 80-160 А.

В европейском союзе имеются приборы дополнительного типа А. В устройствах данного вида ток мгновенного срабатывания в 2-3 раза больше номинального тока.

Есть еще несколько типов (K, Z), которые установили сами производители. Здесь уже лучше обратиться к инструкции по эксплуатации на данный тип устройства, возможно, это будет именно тот прибор, который Вам нужен.

Номинальная отключающая способность

Наличие дугогасительной камеры не допускает прохождение тока по плазменному каналу заряда, не дает развиться пожару. Таким образом, контакты защищены от залипания и выгорания, а время аварийного отключения сети минимальное.

Выбирая модель нужно ориентироваться на то, для каких силовых линий понадобится автомат, чтобы обесточить сеть с подключенными к ней приборами. На корпусе имеется параметр, указывающий величину тока, которую автомат способен выдержать при коротком замыкании:

  • на отходящие линии в квартирных щитках достаточно 4,5 кА;
  • входящий в щиток кабель – 6 кА;
  • для распределительных устройств на вводе электролинии в дом – 10 кА.

Важно учитывать сопротивление проводки. Алюминиевый кабель обладает большим сопротивлением, чем медный

Поэтому для него подойдет защитный автомат на 4,5 кА, а на медный – 6 кА. По закону Ома, сила тока в проводнике обратно пропорциональна его сопротивлению.

Техническое обслуживание в период эксплуатации

Нормальные условия действия двухполюсных и трехполюсных автоматических выключателей позволяют выделять время на технический осмотр приборов не чаще одной профилактики за три года работы. Этот факт лишний раз подтверждает высокое качество исполнения практически любых автоматов.


Техническое обслуживание приборов. Эта процедура предусматривает тестирование целостности устройств и надёжности контактных групп. В рамках техобслуживания выполняется чистка приборов и мест их размещения. Проверяется качество работы автоматических механизмов

Между тем, согласно инструкций, технический осмотр обязательно выполняется, если автоматический выключатель срабатывал по причине тока короткого замыкания.

Для любой причины, будь то срабатывание устройства в условиях аварийной ситуации или техобслуживание по графику, технический осмотр устройств выключает в себя:

  • диагностирование механизма включения/отключения в ручном режиме без нагрузки;
  • проверку затяжки винтов основных и свободных контактов;
  • надёжность крепежа прибора к основанию;
  • очистку от загрязнений и посторонних предметов;
  • имитацию отключения методом механического воздействия на чувствительный элемент;
  • проверку работоспособности в рабочем режиме.

Практика пользования электрическими сетями отмечает обращение с приборами разных производителей, включая отечественных и зарубежных.

Большая часть всех эксплуатируемых устройств автоматической защиты характеризуется безупречной работой в плане качества.

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю  механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

По каким параметрам выбирается вводное устройство?

Выбор вводного автомата производится с учетом ряда характеристик. Их необходимо знать, чтобы правильно подобрать ВА для конкретной электросети:

Максимальный ток КЗ. Если вы подбираете аппарат для дачи или сельского дома, в большинстве случаев будет достаточно отключающей способности 4,5 МА. Для обычной городской квартиры подойдет устройство на 6 МА. Если же неподалеку от вашего автомата расположена подстанция, следует устанавливать автомат на 10 МА.

  • Рабочий ток. Как его рассчитать – мы рассказали выше. С учетом полученного значения выбирается номинальный ток ВА.
  • Времятоковая характеристика. Наиболее распространены приборы класса B, C и D. Автоматы типа B устанавливают, если в цепь не включены устройства высокой мощности. Если в сеть периодически включаются среднемощные приборы (например, сварочный аппарат), на ввод устанавливается устройство класса C. Если используется оборудование высокой мощности, вводный прибор должен относиться к типу D.

3-х полюсный автомат можно применять не только в трехфазной сети

При сборке распределительного щитка для трехфазной сети используются 3-х полюсные автоматические выключатели. При возникновении перегрузки сети или при коротком замыкании такой автомат расцепит сразу три фазы.

Сколько полюсов бывает

Однополюсный, двухполюсный, трехполюсный и четерехполюсные автоматы

В распределительном щитке квартиры или дома наиболее часто используются однополюсные автоматические выключатели. Их задача расцепить фазный проводник, тем самым прервав подачу электричества на контур. Дифференциальные автоматические выключатели и УЗО отключают одновременно и фазу и рабочий ноль, т.к. их срабатывание может быть связано с нарушением целостности проводки. Вводной автомат в таком щитке всегда должен быть двухполюсный.

Трехфазный ток используется предприятиями для питания мощных агрегатов, требующих напряжения в 380 вольт. Иногда четырехжильный кабель (три фазы и рабочий ноль) подводится к жилому дому или офису. В связи с тем, что в этих помещениях не используется оборудование, рассчитанное на такое напряжение, в распределительном щитке три фазы разделяются и получается напряжение 220 между каждой фазой и рабочим нулем.

Для таких щитков используют 3-х полюсные и четырехполюсные автоматические выключатели. Срабатывают они при превышении номинальной нагрузки по любому из трех проводов и отключают их все одновременно, а в случае с четырехполюсным – дополнительно отключается рабочий ноль.

Зачем использовать два и четыре полюса

Вводной автоматический выключатель обязательно должен полностью отключать все фазы и рабочий ноль, т.к. один из проводов вводного кабеля может давать утечку на ноль и если его не отключить, используя однополюсный или 3-х полюсный автоматический выключатель, есть вероятность поражения током.

Утечка при 3-х полюсном автоматическом выключателе

На рисунке видно, что в таком случае весь рабочий ноль в сети оказывается под напряжением. Если использовать вводной автомат, отключающий фазу и ноль, этого можно избежать, следовательно использование четырехполюсного и двухполюсного автоматических выключателей для трехфазных и однофазных электросетей более безопасно.

Схема 3-х полюсного автоматического выключателя

Каждый 3-х полюсный автомат – это три однополюсных, которые срабатывают одновременно. На каждую клемму 3-х полюсного автоматического выключателя подключается одна фаза.

Схема 3-х полюсного автоматического выключателя

Как видно из схемы, на каждый контур приходится отдельный электромагнитный и тепловой расцепители, а в корпусе 3-х полюсного автомата предусмотрены отдельные дугогасители.

3-х полюсный автоматический выключатель разрешается использовать и в однофазной электросети. В этом случае на две клеммы выключателя подключаются фазный и нулевой провода, а третья клемма остается пустой (сигнальной).

Видео о полюсности выключателей и способах подключения

Ролик будет полезен новичкам, желающим разобраться в вопросах отличия и функциональности однополюсных, двухполюсных, 3-х полюсных и 4-х полюсных автоматических выключателей. Как правильно их подключать и в каких случаях следует использовать тот или иной автомат.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

  • Рассчитываете сечение проводки для конкретного участка.
  • Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
  • Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводов

Допустимый длительный ток нагрузки

Максимальная мощность нагрузки для однофазной сети 220 В

Номинальный ток защитного автомата

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

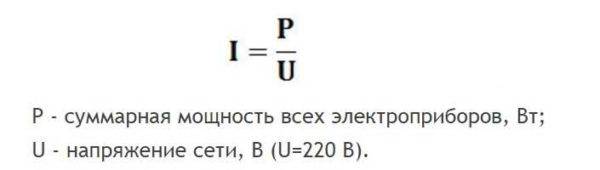

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал. Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Исполнение автоматических выключателей

В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные.

В чём проявляется разница между этими тремя видами автоматов? Попытаемся разобраться.

Однополюсный прибор, в общем-то, не вызывает особых вопросов. Если внедрить выключатель однофазную схему, то устройство будет работать как обычный рубильник, только в режиме автоматической реакции – то есть без вмешательства пользователя разорвёт цепь на случай нарушения заданных рабочих условий.

Краткая характеристика двухполюсника

Аналогичное устройство, но исполненное в виде двухполюсного автоматического выключателя, несколько отличается по функциональности.

Схемотехника двухполюсного прибора выполнена с учётом контроля и сравнения условий работы двух независимых токовых линий.

Двухполюсные автоматы применяются, как правило, для внедрения в проекты построения электрических сетей, когда требуется контроль и сравнение условий работы двух участков единой электрической сети. По сути, двухполюсная конфигурация прибора представляет собой тандем пары однополюсных устройств.

Однако схема защиты и блокировки двухполюсника работает по принципу сравнения параметров каждого устройства в отдельности, в режиме реального времени. Если на любом из двух контрольных участков параметры выходят за границы установок, моментально разрываются обе линии.

Этот важный момент показывает: замена двухполюсного автомата парой обычных однополюсных приборов невозможна в принципе. На случай перегрузки одной из цепей (или КЗ), сработает только один автомат.

Но учитывая, что электрическая сеть единая, электричество продолжит поступать через второй прибор, питающий другой участок. Подобная ситуация приводит к тяжёлым последствиям.

Между тем, существуют два подвида двухполюсных приборов:

  • с защитой одного полюса и обычной коммутацией нейтрали;
  • с защитой обоих полюсов и одновременной их коммутацией.

Первые обычно используются в качестве вводных автоматов, благодаря которым коммутируется фазный и нулевой проводники. При этом такая схема включения предусматривает использование дополнительной линии PE – заземляющего провода.

Вторые находят применение в схемах одной сети, где питаются два участка, действующие в условиях разных токовых нагрузок.

Особенности устройства трёхполюсника

Главное предназначение трехполюсного автоматического выключателя – использование в схемах трёхфазных сетей. Конструктивные особенности этого вида приборов заключаются в наличии защитных функций на каждом отдельном полюсе.

Срабатывание защиты на любом из полюсов приводит к размыканию всех полюсов.

Несмотря на конкретное назначение автоматов такого типа, их вполне допустимо использовать на однофазных или двухфазных линиях.

Конструктивно трехполюсный автомат содержит следующие элементы:

  • механизм управления;
  • систему контактов;
  • модуль гашения электрической дуги;
  • расцепляющее устройство.

Свободные контакты обычно монтируются внутри крышки прибора. Контактная система связывается с траверсой главных контактов кинематическим способом.

Функциональные узлы прибора смонтированы внутри корпуса. Крышка и корпус автомата выполняются из материалов, не пропускающих электрический ток (пластмасса, текстолит и т.п.).

Механизм защиты трёхполюсников обеспечивает моментное отключение, как в режиме «авто», так и в случае ручного действия. При этом, если имеет место перегрузка в электрической схеме, моментное отключение происходит независимо от силы воздействия на рукоятку управления.

То есть, даже если пользователь будет удерживать рукоятку в состоянии включения, автомат в режиме перегрузки всё равно разомкнёт все полюсы.

Существует модификации трёхполюсников, где добавлен ещё один полюс под нулевой проводник. По сути, речь идёт о четырёхполюсном исполнении с точки зрения конструктивных деталей.

Функционально автомат на четыре полюса напоминает двухполюсную систему. Задача устройства та же самая, только по отношению к трёхфазной сети.

Обобщённые технические характеристики автоматов

Информация о основных параметрах автоматических выключателей указана на его корпусе. Чтобы разобраться в буквенно-цифровых обозначениях, необходимо уметь “читать” маркировку устройств.

Широко распространёнными в быту и промышленности отмечаются приборы, соответствующие следующим основным техническим характеристикам, в зависимости от их конструктивного исполнения:

Приборы выбирают по определенным критериям, среди которых напряжение, величина номинального тока, температурные показатели.

Подробнее о выборе автоматических выключателей читайте в статьях:

Устанавливаем автоматический выключатель в щиток

Теперь о самом монтаже. Корпус автомата имеет маркировку включения — то есть вопрос, куда прикрутить фазу не стоит, как подключить автоматический выключатель к сети — нарисовано на автомате.

Перед монтажом выкручиваем болты контактной группы, измеряем глубину входа (длину зачищенной части кабеля), проверяем наличие резьбовых фиксаторов на дин-рейку (некоторые модели имеют снизу такое отверстие, которое позволяет дополнительно усилить при помощи винта закрепить прибор на рейке).

Сама процедура установки автоматического выключателя начинается с «примерки». Выставляем на защёлках по рейке все автоматы, оцениваем расстояния между ними, наличие места для дополнительных (при необходимости), а также возможность маркировки соединений. Маркируем все жилы отдельно (вне зависимости от цвета), фаза, ноль, земля, после чего зачищаем кабели.

Зачистку кабелей делаем в щитке, где на рейке стоят автоматы. Это делается для того, чтобы точно прикинуть необходимую длину проводов.

Проверяем качество контакта проводов земля — ноль. В идеале, расстояние от каждого нулевого провода до кабеля земли должно быть примерно одинаковым. То есть 10 и 20-ть см., это одинаково, а вот 20 см. и метр — недопустимо. ПЭУ дают разброс до 60% . То есть самый короткий вход 10 см., если самый длинный 60 см. На это и ориентируемся.

Убеждаемся, что схема подключений автоматических выключателей верна, «макет» правильный, всё готово для монтажа. Включаем, не закрепляя но, протянув провода, первый автомат, проверяем коммутацию и проверяем линию

Проверяем просто: в розетку осторожно вставляем гвозди, плоскогубцами с изоляцией. После чего поперёк роняем ещё один гвоздь. Если всё сделано правильно, автомат отключит линию

Для того чтобы избежать «приварки гвоздя», лучше бросить его с размаху. Коротнёт, если что не так, но гвоздь отскочит — инерция не позволит привариться и электропроводка не пострадает

Если всё сделано правильно, автомат отключит линию. Для того чтобы избежать «приварки гвоздя», лучше бросить его с размаху. Коротнёт, если что не так, но гвоздь отскочит — инерция не позволит привариться и электропроводка не пострадает.

Проверив таким образом линию (если собрались подключить и установить всё сами, достаточно одного автомата, остальные Вы делаете точно так же), можно заканчивать процесс.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
