Почему выходит из строя плата управления
Плата работает в очень экстремальных условиях, она вынуждена постоянно контролировать работу всех датчиков и исполнительных механизмов котла. Это гарантирует, что агрегат будет работать в пределах допустимых значений по производительности, температуре и давлению среды.
Как только она замечает любые отклонения, например, колебания давления воздуха из-за заблокированного дымохода или неисправного вентилятора, когда регулировка невозможна, она блокирует подачу газа на горелку и отображает код неисправности.
Код ошибки, помогает сервисной компании по ремонту котлов быстро устранить неисправность. Это делает ремонт быстрее, чем поиск неисправностей с нуля, и помогает снизить затраты на ремонт котла.
Коды ошибок газового котла Viessmann … Коды ошибок газового котла Viessmann … Коды ошибок и неисправности газовых …
Сама блокировка для котла считается мерой безопасности, чтобы не произошло повреждение дорогих компонентов, например, котлового теплообменника.
Причины выхода из строя платы котла:
Расшифровка кода неисправности
Код Е09 на экране бытового прибора оповещает о неисправности ТЭНа. Отмечает, что произошла не просто поломка, а электронагреватель сгорел.
ТЭН в посудомоечном аппарате существенно отличается от тех, что установлены в стиральных машинах. Деталь вделана в насос рециркуляции и не меняется отдельно от него. При функционировании посудомоечной машины помпа качает воду, которую в дальнейшем пропускает сквозь электронагреватель. Созданный так горячий напор воды и моет кухонную посуду.
Узел прибора, состоящий из ТЭНа и насоса, специалисты по ремонту, именуют «теплым» двигателем машины. Для осуществления замены нужно знать модель аппарата, так как код ошибки Е09 появляется только в бытовых приборах, относящихся к третьему поколению.
В редких ситуациях ошибка говорит о сбое датчика температуры и указывает на некорректное функционирование основного модуля. Такой код ошибки возникает при повреждении электрической проводки, которая идет от нагревателя воды к модулю.
Эксплуатация и настройка
Настройка котлов производится во время изготовления, в заводских условиях. Дополнительная настройка представляет собой небольшую корректировку, выполняемую при установке и первом запуске.
Производится определение рабочих пределов температуры и давления газа и рабочих жидкостей. Эти действия должны выполнять специалисты из гарантийной мастерской, иначе договор гарантии будет аннулирован.
После первого запуска от владельца никаких специальных действий не потребуется. Регулировка температуры по своему вкусу выполняется в рабочем порядке.
Необходимо раз в год приглашать мастера для проведения ТО.
При возникновении неполадок сразу же следует пригласить техника из сервисного центра.
Из истории компании
История производителя начинается в 1967 году. Перевод названия бренда обозначает «Великая Вселенная». В настоящее время это целая группа компаний, которая владеет своими научно-исследовательскими лабораториями, разрабатывает и патентует там инновационные технологии. Допустим, Дэу впервые использовала адаптированную систему розжига – электронику MICOM, управляющую розжигом горелки. Первый котёл от газа организация выпустила в 1988 году. Daewoo является крупным экспортёром – техника известна в более чем полтора десятка стран.
Компания Daewoo выпускает наиболее востребованные и удобные для использования в частном доме настенные газовые котлы.
Напольных моделей в арсенале компании нет, что не является недостатком, но демонстрирует подход инженеров фирмы к созданию наиболее компактных и многофункциональных моделей.
По типу камеры сгорания выпускаются два варианта:
По типу теплопередачи существуют:
Использование конденсационных котлов началось недавно, но статистику уже удалось собрать. Они обеспечивают значительную экономию топлива благодаря вторичному использованию тепловой энергии.
Появляется возможность снизить интенсивность нагрева теплообменника, что дает экономию газа и увеличивает срок службы узлов котла, не подвергающихся слишком большим нагрузкам.
Конденсационные котлы требуют специфических условий эксплуатации. Разница температур снаружи и внутри здания не должна превышать 20°, иначе процесс конденсации станет невозможен. Из-за этой особенности использование конденсационных котлов на территории России не имеет смысла. Приобретая подобные установки, следует заранее знать о существующих ограничениях, чтобы не платить лишние деньги.
Приток воздуха и удаление дымовых газов (ошибки 6**)
Система подачи воздуха и удаления дымовых газов, образующихся в ходе работы газового котла, может быть естественной и принудительной. Поэтому для разных устройств некоторые ошибки возникнуть не могут. Но мы рассмотрим их все.
Ошибка № 601. Срабатывание термостата тяги возникает при обрыве контакта или внутренней поломке термостата дымоудаления. Также возможно засорение системы воздухоотвода.
Ошибка № 602. То же самое, только для камер сгорания типа VMC.
Ошибка № 604. Неисправен датчик Холла (его нужно заменить) или низкие обороты лопастей вентилятора (его нужно прочистить или тоже заменить).
Ошибка № 607. Контакты контролирующего пневмореле оказались замкнуты до включения вентилятора. Эта деталь подтверждает достаточный объем тяги перед розжигом. Чтобы устранить раннее замыкание нужно аккуратно снять пневмореле и продуть его трубки, убрав грязь или конденсат. Если это не поможет, то деталь придется заменить.
Пневмореле соединено с камерой вытяжки силиконовой трубкой. Иногда там присутствует конденсатосборник. Если проблема именно с реле давления, то для начала нужно проверить целостность трубки
Ошибка № 610. Разомкнуты контакты термопредохранителя. Необходимо заменить эту деталь.
Ошибка № 612. То же, что и ошибка № 604, но на ранних моделях фирмы Ariston.
Конструкция котлов и основные приборы управления
Медный теплообменник имеет длительный срок службы Конструктивные особенности котла Дэу не представляют особой сложности. Котел имеет следующие основные элементы:
- камера сгорания;
- двухконтурный теплообменник;
- циркуляционный насос – один или два;
- измерительные приборы – манометр, термометр, термостат.
Устройства выпускаются в виде бойлеров. Нагреваясь, вода циркулирует внутри аппарата, выполняется работа всей системы. Настенные модели занимают небольшую площадь, удобны и позволяют владельцам обогревать помещение с помощью компактной модели.
Стоит ли браться самому за ремонт
У типичного газового котла все элементы конструкции условно объединены в три группы:
- горелка;
- блоки, которые отвечают за безопасность;
- узел теплообмена, оснащенный вентилятором, циркуляционным насосом, и многими другими элементами.
Во время ремонта основной риск безопасности возникает из-за возможной утечки газа. Причиной этому может быть неправильный ремонт, демонтаж или монтаж оборудования с функциями подачи топлива.
Из-за этого лучше, чтобы эти конструктивные части ремонтировал специалист. Кроме того, не допускается самостоятельное устранение неисправностей в электронном оборудовании газового котла. Автоматическая система достаточно специфическая, и если не обладать соответствующей квалификацией, корректно восстановить такого вида оборудование на практике является невозможным.
И все же, если у вас не хватает опыта, обслуживание котлов отопления и ремонт газовых колонок лучше поручить профессионалам.
Что можно отремонтировать своими руками
Все остальные элементы можно отремонтировать самостоятельно, например:
- Промывка теплообменника производится вручную (для этого осуществляется демонтаж блока, после чего его нужно правильно поставить на место). Можно выполнить эти работы и без демонтажа – с помощью насосов.
- Очистка дымохода понадобится в тех случаях, когда возникает проблема с тягой (производится механическое или химическое удаление засорений).
- Ремонт вентилятора наддува путем смазывания его подшипников техническим маслом.
По сути, отремонтировать газовый котел самостоятельно можно только в тех случаях, если речь идет о механических повреждениях или засорениях, которые легко определить визуально (или по запаху).
Остальные поломки считаются более серьезными, поэтому их устраняют с помощью специалиста, а не своими руками.
Основные неисправности газовых котлов Бош
Среди основных неисправностей описываемых нагревательных систем стоит выделить низкое (упавшее) либо постоянно меняющееся давление, а также невозможность включить агрегат.
Падает давление в основном из-за протечки воды в системе отопления. Как поднять давление в таком случае? Для устранения данной неполадки следует посмотреть, нет ли утечки во внешнем контуре, не открыт ли сливной кран, не испорчен ли расширительный бак.
Как включить газовый котел Бош 2000 или другой похожий агрегат? Чаще всего причиной становится попавший на плату управления конденсат из-за недостаточной гидроизоляции этого узла. Также влага могла попасть внутрь по проводам.
Ещё одной причиной может стать поломка форсунок горелки. Необходимо проверить клапан для газа, вентилятор турбонаддува. При обнаружении неисправности потребуется отремонтировать (по возможности) или заменить поломанные детали.
Если бош-котел не работает только в каком-либо одном режиме, значит, настройка агрегата была произведена неверно. Второй вариант: сломана управляющая плата.
Ошибки котла Бош газ 6000 или другой модели были описаны выше, но стоит остановиться подробнее на проблеме нестабильного давления.
Чтобы разобраться с вопросом постоянно скачущего давления, надо:
- отключить агрегат, снять верхний ниппель (если при этом полилась вода, бак требуется менять);
- если воды не было, а вышел только воздух, потребуется спустить теплоноситель из системы, открыв специальный сливной кран (при этом краны под котлом должны быть закрыты);
- после слива воды подключить насос к ниппелю и накачать давление до параметра, указанного в паспорте изделия);
- повторить процедуру накачки несколько раз;
- добавить воду в систему.
Устранение частых ошибок
Давайте посмотрим на частые ошибки котлов Navien и разберемся, как их устранять.
Ошибка «02» — остановка циркуляции теплоносителя
Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух злосчастных чисел неисправности 02. Также, весьма вероятно, причиной появления данной ошибки заключается в забитом накипью основном теплообменнике. Данные неприятности происходят из-за высокой жёсткости воды, использовавшейся для работы устройства. Вездесущая накипь поражает важнейшие части прибора, останавливая работу. Чтобы возобновить работу котла, необходимо:
- Прочистить фильтры в самом котле и системе отопления.
- Достать теплообменник из корпуса.
- Приготовить кислотный раствор для уничтожения накипи на теплообменнике.
- Поместить теплообменник в емкость с раствором кислоты.
- Ожидать пока химия сделает дело.
После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки «02» газового котла Navien. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры для исключения неприятных сюрпризов.
Ошибка «03» проблемы розжига
Говорит, либо о простом отсутствии газа, либо о поломке газового клапана. Разберем второй вариант. В котлах Navien установлены надежнейшие японские газовые клапаны, их сложно поломать идеально правильно используя котел. Но если напряжение сети выше 220 вольт на десять-двадцать вольт, катушки внутри котла почернеют, клапан может полностью сломаться. Чтобы починить данную поломку, придется покупать полностью новый клапан и производить замену сломанной детали. Требуется предельная внимательность с напряжением сети, Повышенные показатели могут навредить не одному котлу.
Краткие сведения об устройстве системы отопления
Современные газовые отопительные установки являются сложными системами. Контроль их работы осуществляется с помощью целого комплекса автоматических устройств, с которыми необходимо ознакомиться, прежде чем начать самостоятельный ремонт газовых котлов.
Основные элементы группы безопасности:
- Датчики тяги, рассчитанные на 750С. Этот прибор даёт возможность следить за состоянием дымохода. При сбое нормального дымоотведения температура повышается и происходит срабатывание датчика. Оптимально, дополнительно к датчику тяги приобретают сигнализатор загазованности.
- Моностат обеспечивает защиту турбированных газовых агрегатов от ухудшенного отведения продуктов сгорания из-за засоренного дымохода или теплообменника.
- Предельный термостат предназначен для контроля температуры теплоносителя в отопительной установке. При закипании воды датчик перегрева отключает аппарат.
- Электрод контроля пламени при обнаружении его отсутствия отключает работу отопительного агрегата.
- Подрывной клапан служит для контроля давления. При росте давления выше критической величины происходит порционный сброс излишнего теплоносителя.
Забился дымоход
Загрязнение теплообменника: для теплообменника любого котла необходимо проводить ТО раз в 2-3 года, пренебрежение приводит к остановке котла.
Для ее устранения нужно произвести очистку полости камеры сгорания, ребер теплообменного прибора зубной щеткой и пылесосом (с целью повышения естественной тяги).
Неполадки в электросети котла: перезагружаем котел и ждем пока котел остынет, если после остывания ошибка — ушла, значит термостат рабочий, но на всякий случай всегда нужно иметь такие датчики — про запас, цена вопрос копеечная, а проблем может в сезон вызвать массу.
Строго рекомендуется подключать отопительные котлы через стабилизатор (для котла) или ИБП, это убережет от излишних затрат на замену платы управления.
Проверка полярности в связке вилка — розетка: переворачиваем вилку на 90 градусов и вставляем обратно в розетку или стабилизатор.
Проверить заземление: основная причина появления ошибок, установленных в квартирах.
В частном секторе тестирование контура проводится прибором – мегомметром, при измерении сопротивления должен показать R не свыше 4 Ом.
Проверить потенциал на металлической части котла: ошибка может быть связана с наводками (блуждающими токами). Появляются по разным причинам (близко расположена ЛЭП, мощный источник излучения, повреждена изоляция силового кабеля или иное), но результат один: где не должно быть потенциала, он присутствует.Не забываем также об установке диэлектрической муфты на газовой трубе.
Неполадки в работе вентилятора: проконтролировать работу вентилятора не сложно, нужно открыть крышку котла и визуально и аудиально удостоверится в его работе (вращение и шум крыльчатки), часто бывает что элементы вентилятора изнашиваются (ротор, статор, подшипники) и он не выходит на рабочий режим вращения/тяги.
Если крыльчатка засорилось ее можно почистить зубной щеткой и пылесосом, также не лишним будет разобрать и смазать подшипник.
Датчик тяги (прессостат, маностат) : прибор контролирует скорость протока продуктов горения и при плохой тяге дает команду на остановку работы котла Навьен во избежание проникновения дыма в помещение. В составе датчика мембрана, управляющая микровыключателем, контакты которого задействованы в сигнальной цепи, чтобы проверить целостность работы прибора нужно подуть в одно из отверстий, если слышно характерные щелчки то устройство рабочее.
Также необходимо продуть трубки от конденсата накапливающийся в них.
Осмотреть устройство Вентури: при длительном термическом воздействии деформируется, вызывая ошибку? трубка находится на внутренней стенке вентилятора (турбины). Не забываем продуть трубки от влаги.
Неисправность электронной платы: cамостоятельно заменить блок не составит труда: прикручивается винтами к задней стенке агрегата, а места установки проводов, кабелей не перепутать (порты отличаются размерами, конфигурацией).
Любая диагностика и ремонт котла должна осуществляться сертифицированным специалистом с действующим удостоверением выданным Ростехнадзором.

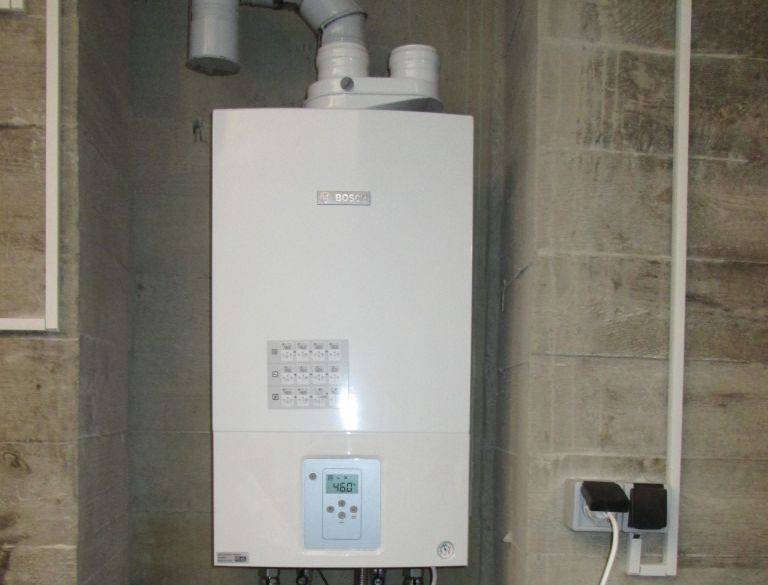

Устройство и принцип работы котлов Бош
Самыми востребованными моделями среди линейки котлов Бош являются двухконтурные. Перед ними стоит две задачи: первая — это обогрев помещения до заданной температуры, вторая — это обеспечение горячей водой для бытовых нужд.
Устройства фирмы Бош, а именно, модели Бош Газ 4000 W и Юнкерс Бош оборудованы двумя независимыми теплообменниками, что позволяет им на отлично выполнять две задачи: подогрев воды и обеспечение тепла в помещении.
В каждой из моделей есть возможность выбрать подходящую вам мощность устройства от 12 до 35 Квт, при выборе учитывается площадь помещения. Что касается нагрева жидкости для хозяйственных нужд, производительность составляет порядка 8-13 литров за минуту.
Плюсы настенного двухконтурного котла:
- Экономное потребление газа.
- Несложный монтаж, поскольку имеет достаточно небольшие размеры.
- Благодаря гидравлической системе и качественным уплотнителям, работает практически без шума, уровень шума не превышает 35 Дб.
- Неприхотлив в обслуживании, прост в управлении.
- Нет необходимости в отдельном помещении (котельной).
Котел можно вмонтировать в кухонную стенку
Недостатки: первые 20-40 секунд после того, как вы включаете кран с горячей водой течет холодная вода.
Более детально рассмотрим, как работает устройство, на примере модели Бош Газ 4000 W ZWA 24. Когда котел работает в режиме отопления, при помощи газовой горелки тепло передается на первичный теплообменник, который представляет из себя конструкцию из медных трубок и пластинок.
Для того, чтобы они не портились от воздействия высоких температур и воды, их поверхность покрывается защитным слоем. Основной его задачей является передача тепла, образованного при горении пламени, к системе отопления. Движение воды в системе обеспечивает насос.
Также в конструкции предусмотрен трехходовый клапан, его задача заключается в предотвращении попадания воды во вторичный теплообменник. Вторичный теплообменник необходим для нагрева воды для бытовых нужд. Нагретая жидкость для отопительного контура выходит из устройства сквозь подающую отопительную линию, а остывшая жидкость поступает через обратную отопительную магистраль.
Когда котел установлен на нагрев воды для потребления, 3-ходовый клапан закрывает отопительный контур. Подогретая жидкость перетекает из первичного теплообменника во вторичный, а затем вытекает из устройства.
Плюс при использовании разных теплообменников очевиден. При отоплении зачастую используется простая вода, а она как правило содержит примеси. Когда происходит ее подогрев, примеси начинают образовывать отложения, которые негативно сказываются на теплообменнике, уменьшают его пропускную способность, препятствуют прогреванию воды, сокращают его срок эксплуатации.
А когда жидкость, которая протекает сквозь первичный теплообменник, она находится в замкнутой цепи, не меняет при этом своих химических свойств, минимизирует негативные последствия.
Жидкость, которая протекает сквозь вторичный теплообменник, со временем образовывает налет, и по истечению времени теплообменник будет нуждаться в замене или чистке. Если неисправность припадет на зимний период, ваш котел сможет бесперебойно работать в режиме отопления, используя первичный радиатор.
Возможные неисправности и способы ремонта своими руками
С любой неисправностью газового котла должен бороться специалист. Однако, возможность воспользоваться услугами мастера есть не всегда, да и поломки бывают пустяковыми. Рассмотрим проблемы, которые решаются самостоятельно.
Пахнет газом в доме
Обычно запах газа появляется при его утечке из резьбового соединения подающего шланга. Если в помещении, где установлен котёл, появился запах, нужно открыть окно и выключить котёл. Далее действовать по инструкции:
- Приготовить необходимые вещи: мыльный раствор, ФУМ-ленту, рожковый или разводной ключ.
- Нанести раствор на все резьбовые соединения. Если начнут надуваться пузырьки — место утечки обнаружено.
- Перекрыть газовый вентиль.
- Ключом развернуть соединение. Намотать на наружную резьбу ФУМ-ленту и собрать все назад.
- Повторно нанести раствор и возобновить подачу газа.
- Если утечка устранена, и запах газа пропал, удалить остатки раствора.
Внимание! Когда место утечки обнаружить не удалось, перекрыть газ, вызвать специалиста
Не работает вентилятор
Если в процессе работы котла пропал или уменьшился звук, издаваемый турбиной — свидетельствует о неисправности вентилятора продува. Для ремонта потребуется: отвёртка, новый подшипник, тряпочка, густая смазка.
- Необходимо выключить котёл и перекрыть газ.
- Снять турбину.
- Тряпочкой очистить с лопастей турбины пыль и нагар.
- Осмотреть электрическую катушку вентилятора на предмет почернения. Если все в порядке перейти дальше или заменить вентилятор.
- Разобрать корпус вентилятора. Внутри на валу турбины установлен подшипник, его необходимо заменить. В некоторых вентиляторах установлена втулка вместо подшипника. В этом случае её нужно смазать.
Турбина также может не работать из-за пониженного напряжения сети или неисправности управляющей платы. Первое устраняется с помощью стабилизатора, а вот второе только вызовом специалиста.
Забит дымоход напольного котла
Проблемы с дымоходом возникают только у котлов напольного типа. Это связано с его размером и вертикальным положением. Навесные аппараты не нуждаются в чистке дымохода.
Дымоход, состоящий из металлических частей, очищают с помощью металлической щётки. Его нужно разобрать и механически удалить скопившуюся сажу. Цельный дымоход чистят специальными пылесосами или химическими средствами. Но для этого необходимо вызвать профессионала.
Фото 2. Три способа обустройства дымохода для напольного газового котла. Первый вариант чистить сложнее всего.
Высокие температуры
Перегрев котла связан с загрязнением теплообменника. Для очистки аппарата потребуется: специальный раствор соляной кислоты, разводной ключ, ФУМ-лента, металлическая щётка. Далее действовать по инструкции:
- Выключить котёл, перекрыть газ и воду.
- Снять теплообменник, используя разводной ключ.
- Очистить его с помощью щётки.
- Через трубу залить в теплообменник раствор кислоты. Если появилась пена — значит внутри много накипи.
- Вылить раствор и повторить процедуру.
- Промыть.
- Установить обратно, предварительно обмотав все резьбовые соединения ФУМ-лентой.
Неисправность датчика
Проблемы обычно возникают с электродом горения. Если пламя горелки тухнет через несколько секунд, а котёл выдаёт ошибку, то проблема именно в датчике горения. Выключаем котёл, перекрываем газ.
Для ремонта электрода потребуется наждачная бумага, с помощью которой зачищаются щупы датчика, не снимая его. Если поломка осталась — датчик меняется.
Самостоятельное выключение
Существуют две проблемы, которые приводят к самопроизвольному выключению котла. Сломался датчик горения или забит дымоход. Ремонт обеих неисправностей описан выше в статье.
Выводы и полезное видео по теме
Периодическое техобслуживание газового котла способно предотвратить множество проблем. Как это делать на примере серии BS II:
Смена ряда деталей на котле Ariston – насос, кран подпитки, трехходовый клапан. Как чистить фильтры и проходы:
Наличие сигнала об ошибках современного газового котла предоставляет пользователю возможность разобраться с проблемой возникновения неполадки. Далее надо обязательно самому проанализировать способы устранения неисправности.
Иногда для восстановления работы газового котла Аристон достаточно самому почистить контакты, настроить мощность подачи газа или перезагрузить прибор. Однако все поломки, связанные с нарушениями в работе электроники и системы подачи газа в камеру сгорания лучше доверить представителям газовой организации.
Также котел реагирует на поломки периферийного оборудования или проблемы с контуром отопления. Вызывать в этом случае мастера по ремонту котлов смысла не имеет.
Хотите поделиться собственным опытом в поиске неисправностей и ремонте газового котла от Аристон? Располагаете полезной информацией по теме? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фотоснимки.
