Нормативы расстояний крепления воздуховодов: как рассчитать длину каналов и дистанцию до других конструкций

Как располагать кухонную вытяжку?

Использование воздуховода в вентиляции кухни.

Вытяжные устройства должны находиться над тепловым оборудованием, закрепленные на потолке, или сбоку, закрепленные на стене. Кухонная плита не должна располагаться на большом расстоянии от вентиляционной шахты, куда будет выводиться воздуховод, так как воздуховодная труба не должна превышать 3 м. Превышение этой длины приведет к снижению эффективности работы оборудования. Плиту не стоит устанавливать у стены противоположно выходу вентиляционной шахты, иначе, прокладывая воздуховод, придется делать много изгибов, что тоже негативно скажется на работе вытяжной системы.

Общие правила

Система воздуховодов должна обеспечивать выполнение ряда функций, для которых каналы должны обладать следующими качествами:

тепло- и шумоизоляция
плотность соединений, герметичность
установка в неиспользуемых участках объема помещений, компактность
устойчивость ко всем нагрузкам, как внешним, так и внутренним, прочность

Правила монтажа воздуховодов изложены в СП 60.13330 (Отопление, вентиляция и кондиционирование) и в СП 73.13330.2012 (Внутренние санитарно-технические системы зданий). В них изложены нормы и требования к монтажу, определены допустимые параметры и виды несущих конструкций. В частности, указывается необходимость установки в отдалении от горячих поверхностей или установок, наличие заземления.

Установлены правила соединения и подвески всех типов воздушных каналов, определены правила подвеса к потолочной плите или несущему элементу

Особое внимание уделяется правилам герметизации воздуховодов, позволяющим уменьшить утечки или потери и повысить производительность системы

Что лучше и где применяют?

Защитный слой цинка противостоит разрушительному влиянию открытого воздуха, влаги и ультрафиолета. Поэтому вентканалы из оцинковки активно используются как внутри помещений, так и на улице для обустройства систем:

естественной и принудительной вентиляции,
кондиционирования;
аспирации (отведения мелких частиц, содержащихся в воздухе);
дымоудаления (отведения продуктов горения);
отвода отработанных газов;
транспортировки газовых смесей, очистителей и увлажнителей воздуха.

При принятии решения о применении того или иного вида воздуховодов следует руководствоваться особенностями эксплуатации будущей конструкции:

Прямоугольные воздуховоды используются с целью экономии пространства небольших преимущественно жилых или служебных помещений (частных домов, квартир или офисов).
Для аспирации и транспортировки вредных газов подходят трубы круглого сечения со сварным типом шва, обеспечивающие максимальную скорость движения воздуха и полную герметичность корпуса.
В промышленности предпочтение отдаётся круглым формам, характеризуемым и наибольшей эффективностью и минимальной стоимостью.

Требования к содержанию жилых помещений

9.1. При эксплуатации жилых зданий и помещений не допускается: — использование жилого помещения для целей, не предусмотренных проектной документацией; — хранение и использование в жилых помещениях и в помещениях общественного назначения, размещенных в жилом здании, опасных химических веществ, загрязняющих воздух; — выполнение работ, являющихся источниками повышенных уровней шума, вибрации, загрязнения воздуха, либо нарушающих условия проживания граждан в соседних жилых помещениях; — захламление, загрязнение и затопление жилых помещений, подвалов и технических подполий, лестничных пролетов и клеток, чердачных помещений. 9.2. При эксплуатации жилых помещений требуется: — своевременно принимать меры по устранению неисправностей инженерного и другого оборудования, расположенного в жилом помещении (систем водопровода, канализации, вентиляции, отопления, мусороудаления, лифтового хозяйства и других), нарушающих санитарно-гигиенические условия проживания; — проводить мероприятия, направленные на предупреждение возникновения и распространения инфекционных заболеваний, связанных с санитарным состоянием жилого здания, по уничтожению насекомых и грызунов (дезинсекция и дератизация).

Основные формулы аэродинамического расчета

Первым делом необходимо сделать аэродинамический расчет магистрали. Напомним что магистральным воздуховодом считается наиболее длинный и нагруженный участок системы. За результатами этих вычислений и подбирается вентилятор.

Только не забывайте об увязке остальных ветвей системы

Это важно! Если нет возможности произвести увязку на ответвлениях воздуховодов в пределах 10% нужно применять диафрагмы. Коэффициент сопротивления диафрагмы рассчитывается за формулой:

Если неувязка будет больше 10%, когда горизонтальный воздуховод входит в вертикальный кирпичный канал в месте стыковки необходимо разместить прямоугольные диафрагмы.

Основная задача расчета состоит из нахождения потерь давления. Подбирая при этом оптимальный размер воздуховодов и контролирую скорость воздуха. Общие потери давления представляют собой сумму двух компонентов — потерь давления по длине воздуховодов (на трение) и потерь в местных сопротивлениях. Расчитываются они по формулам

Эти формулы правильны для стальных воздуховодов, для всех остальных вводится коэффициент поправки. Он берется из таблицы в зависимости от скорости и шероховатости воздуховодов.

Для прямоугольных воздухопроводов расчетной величиной принимается эквивалентный диаметр.

Рассмотрим последовательность аэродинамического расчета воздуховодов на примере офисов, приведенных в предыдущей статье, по формулам. А затем покажем как он выглядит в программке Excel.

Пример расчета

По расчетам в кабинете воздухообмен составляет 800 м3/час. Задание было запроектировать воздуховоды в кабинетах не больше 200 мм высотой. Размеры помещения даны заказчиком. Воздух подается при температуре 20°С, плотность воздуха 1,2 кг/м3.

Проще будет если результаты заносить в таблицу такого вида

Сначала мы сделаем аэродинамический расчет главной магистрали системы. Теперь все по-порядку:

Разбиваем магистраль на участки по приточным решеткам. У нас в помещении восемь решеток, на каждую приходится по 100 м3/час. Получилось 11 участков. Вводим расход воздуха на каждом участке в таблицу.

Записываем длину каждого участка.
Рекомендуемая максимальная скорость внутри воздуховода для офисных помещений до 5 м/с. Поэтому подбираем такой размер воздуховода, чтобы скорость увеличивалась по мере приближения к вентиляционному оборудованию и не превышала максимальную. Это делается для избежания шума в вентиляции. Возьмем для первого участка берем воздуховод 150х150, а для последнего 800х250.
V1=L/3600F =100/(3600*0,023)=1,23 м/с.
V11= 3400/3600*0,2= 4,72 м/с
Нас результат устраивает. Определяем размеры воздуховодов и скорость по этой формуле на каждом участке и вносим в таблицу.
Начинаем расчеты потерь давления. Определяем эквивалентный диаметр для каждого участка, например первого dэ=2*150*150/(150+150)=150. Затем заполняем все данные необходимые для расчета из справочной литературы или вычисляем: Re=1,23*0,150/(15,11*10^-6)=12210. λ=0,11(68/12210+0,1/0,15)^0,25=0,0996 Шероховатость разных материалов разная.

Динамическое давление Pд=1,2*1,23*1,23/2=0,9 Па тоже записывается в столбец.
Из таблицы 2.22 определяем удельные потери давления или рассчитываем R=Pд*λ/d= 0,9*0,0996/0,15=0,6 Па/м и заносим в столбик. Затем на каждом участке определяем потери давления на трение: ΔРтр=R*l*n=0,6*2*1=1,2 Па.
Коэффициенты местных сопротивлений берем из справочной литературы. На первом участке у нас решетка и увеличение воздуховода в сумме их КМС составляет 1,5.
Потери давления в местных сопротивлениях ΔРм=1,5*0,9=1.35 Па
Находим суму потерь давления на каждом участке = 1.35+1.2=2,6 Па. А в итоге и потери давления во всей магистрали = 185,6 Па. таблица к тому времени будет иметь вид

Далее производится по тому же методу расчет остальных ветвей и их увязка. Но об этом поговорим отдельно.

Расчет скорости воздуха в воздуховоде по сечению: таблицы, формулы

При расчете и установке вентиляции большое внимание уделяется количеству свежего воздуха, поступающего по этим каналам. Для вычислений используются стандартные формулы, которые хорошо отражают зависимость между габаритами вытяжных устройств, скоростью движения и расходом воздуха. Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер

Некоторые нормы прописаны в СНиПах, но в большинстве своем имеют рекомендательный характер.

Общие принципы расчета

Воздуховоды могут быть изготовлены из различных материалов (пластик, металл) и иметь разные формы (круглые, прямоугольные). СНиП регулирует только габариты вытяжных устройств, но не нормирует количество притяжного воздуха, т. к. его потребление в зависимости от типа и назначения помещения может сильно различаться. Этот параметр высчитывается по специальным формулам, которые подбираются отдельно.

Нормы установлены только для социальных объектов: больниц, школ, дошкольных учреждений. Они прописаны в СНиПах для таких зданий. При этом отсутствуют четкие правила по скорости движения воздуха в воздуховоде. Есть только рекомендуемые значения и нормы для принудительной и естественной вентиляции в зависимости от ее типа и назначения, их можно посмотреть в соответствующих СНиПах. Это отражено в таблице, приведенной ниже.

Скорость движения воздуха измеряется в м/с.

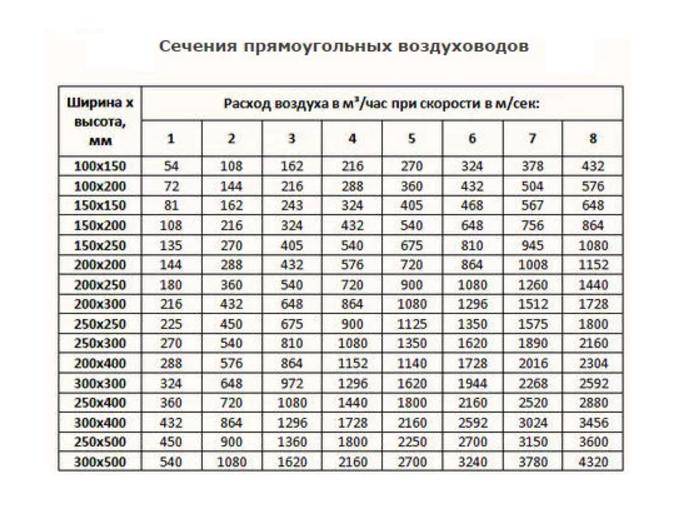

Рекомендуемые скорости воздуха

Дополнить данные в таблице можно следующим образом: при естественной вентиляции скорость движения воздуха не может превышать 2 м/с независимо от ее назначения, минимальная допустимая – 0,2 м/с. В противном случае обновление газовой смеси в помещении будет недостаточным. При принудительной вытяжке максимально допустимым считается значение 8 -11 м/с для магистральных воздуховодов. Превышать данные нормы не следует, т. к. это создаст слишком большое давление и сопротивление в системе.

Формулы для расчета

Для проведения всех необходимых вычислений необходимо обладать некоторыми данными. Чтобы вычислить скорость воздуха, понадобится следующая формула:

ϑ= L / 3600*F, где

ϑ – скорость потока воздуха в трубопроводе вентиляционного устройства, измеряется в м/с;

L – расход воздушных масс (данная величина измеряется в м3/ч) на том участке вытяжной шахты, для которого производится вычисление;

F – площадь поперечного сечения трубопровода, измеряется в м2.

По данной формуле и производится расчет скорости воздуха в воздуховоде, причем его фактическое значение.

Из этой же формулы можно вывести и все остальные недостающие данные. Например, чтобы рассчитать расход воздуха, формулу необходимо преобразовать следующим образом:

L = 3600 x F x ϑ.

В некоторых случаях подобные вычисления производить сложно или не хватает времени. В этом случае можно использовать специальный калькулятор. Встречается множество подобных программ в интернете. Для инженерных бюро лучше установить специальные калькуляторы, которые обладают большей точностью (вычитают толщину стенки трубы при расчете ее площади поперечного сечения, ставят большее количество знаков в число пи, высчитывают более точный расход воздуха и т. д.).

Знать скорость движения воздуха необходимо для того, чтобы вычислить не только объем подачи газовой смеси, но и для определения динамического давления на стенки каналов, потерь на трение и сопротивление и т.д.

Несколько полезных советов и замечаний

Как можно понять из формулы (или при проведении практических расчетов на калькуляторах), скорость воздуха увеличивается при уменьшении размеров трубы. Их этого факта можно извлечь ряд преимуществ:

не возникнет потерь или необходимости в прокладке дополнительного вентиляционного трубопровода для обеспечения необходимого расхода воздуха, если габариты помещения не позволяют провести каналы больших размеров;
можно прокладывать трубопроводы меньших размеров, что в большинстве случаев проще и удобней;
чем меньше диаметр канала, тем дешевле его стоимость, снизится цена и на доборные элементы (заслонки, клапаны);
меньший размер труб расширяет возможности монтажа, их можно расположить так, как нужно, практически не подстраиваясь под внешние стесняющие факторы.

Однако при прокладке воздуховодов меньшего диаметра необходимо помнить, что при повышении скорости воздуха повышается динамическое давление на стенки труб, увеличивается и сопротивление системы, соответственно потребуется более мощный вентилятор и дополнительные расходы. Поэтому до монтажа необходимо тщательно провести все расчеты, чтобы экономия не обернулась большими затратами или даже убытками, т.к. постройку, не соответствующую нормам СНиП могут не допустить до эксплуатации.

Толщина стали для воздуховодов по СНиП

Это достаточно серьезный показатель, который определяет жесткость воздуховодов. И зависит он от диаметра изготавливаемых труб.

диаметр 80-315 мм – толщина используемого оцинкованного листа – 0,5 мм:
диаметр 355-800 мм – толщина 0,7 мм;
диаметр 900-1250 мм – толщина 0,9 мм;
1400-1600 мм – толщина стенки 1,2 мм.

Толщина стали для воздуховодов – это один из важных параметров, не зря его точно обозначили в СНиПе. Поэтому, изготавливая вентиляционные трубы, надо строго придерживаться выше обозначенных соотношений. При этом надо обозначить, что нет никакой разницы, какие трубы будут изготавливаться – воздуховоды класса П или Н. о них чуть ниже.

Правила монтажа воздуховодов

Воздуховоды – это металлические или пластиковые трубы, выводящие и подающие воздух в помещения. Могут иметь как круглое, так и прямоугольное сечение.

Крепление воздуховода к потолку – ответственный этап, требующий внимательности со стороны монтажника, а также правильного выбора крепежных изделий с учетом размеров, формы сечения и других параметров

Работы по монтажу системы вентиляции включают в себя один из самых ответственных этапов – крепление воздуховодов к несущим строительным конструкциям. Фиксация может осуществляться при помощи различных крепежных элементов – хомутов, консолей, профилей, кронштейнов, скоб, перфоленты. Выбор типа крепления зависит от размера воздушного канала и формы его сечения.

Готовая система воздуховодов должна быть надежна и устойчива к внешним и внутренним нагрузкам, а также ремонтопригодна.

Важно, чтобы она отвечала требованиям безопасности, чтобы оборудование не несло угрозу человеку и не влияло на сохранность самого дома, создаваемый потоками воздуха шум и вибрации не превышали предельно допустимый уровень, а вес воздуховодов не передавался на вентиляторы

Способы крепления

Крепеж балясин определяется материалом как самой стойки, так и ступени. Современные производители довольно часто комплектуют лестничные детали готовыми соединительным элементом, который остается только использовать согласно инструкции.

Деревянные балясины/лестница из дерева – если отсутствует крепеж от производителя, то применяются два основных метода.

Монтаж на шпильку – в нижней части стойки и в ступени высверливаются отверстия под металлическую шпильку. Шпилька вставляется в балясину, которая затем вкручивается в отверстие на проступи. На видео представлен монтаж деревянных столбиков.
Установка на шип – аналогичный вышеописанному процессу, но вместо шпильки на балясине еще в процессе изготовления вытачивается деревянный шип, который и служит соединительным элементом. Если стойки применяются готовые, то вместо шипа можно использовать шкант. В этом случае производится отверстия под него как в опоре, так и в ступени.

Деревянные столбики крайне редко устанавливаются с торцевой стороны. В этом случае используется крепление с помощью анкера.

Металл/металл – фиксируются при помощи сварки. Это самый надежный метод для лестниц с металлическим каркасом. Расстояние между балясинами в этом случае следует соблюдать весьма строго, так как диаметр металлических стоек невелик. Если речь идет не о детских учреждениях, то следует использовать и другие способы заполнения.
Металл/дерево – как правило, стойки для деревянной лестницы снабжаются крепежными пластинами, с помощью которых они фиксируются прямо на ступенях. С недавних пор появился и шарнирный крепеж: он более удобен, так как позволяет установить элементы под любым углом. На фото – монтаж на металлических шарнирах.
Металл/бетон – если речь идет об общественных лестницах, то рекомендуется установка в торец – на распорные анкеры или специальное соединение. На ступени стойки монтируются при помощи тех же крепежных пластин.

Камень/бетон или бетон/бетон – фиксация бетонных балясин производится при помощи металлических штырей, придающих стойке прочность. Особенностью монтажа следует считать способ соблюдения нужного промежутка: подбалясники элементов при установке фиксируются с зазором от 1 до 10 см, а, так как бетонные или мраморные детали весьма объемны, то и требуемое расстояние между ними образуется автоматически. На фото – бетонные опорные столбики на балюстраде.

Требования СНиП к воздуховодам

Требования СНиП предусматривают проверку и чистку дымохода и вент труб:

до наступления отопительного сезона;
не реже 1 раза в 3 месяца (для комбинированных и кирпичных каналов);
не реже 1 раза в 12 месяцев (для асбестоцементных каналов и дымоходов, а также для гончарных труб и труб, сделанных из жаропрочного бетона).

При первичной проверке вент каналов и дымоходов проверяются материалы, из которых они были изготовлены, наличие засоров в каналах, наличие отдельных дымовых и вентиляционных ходов. Нормы СНиП категорически запрещают вывод отработанных продуктов горения через вентиляционный канал.

Осуществлять прочистку вентиляционных каналов владелец жилья имеет право только после прохождения инструктажа и при наличии соответствующего документа о пройденном инструктаже. Приступая к возведению вентиляционной трубы, владелец обязан поставить об этом в известность эксплуатационную организацию, являющуюся владельцем дома. По завершении работ эта же организация должна проверить и дать разрешение на эксплуатацию воздуховода.

Требования, предъявляемые к дымоходам

Общие правила

В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.

Их монтаж производится, согласно требованиям, изложенным в ДБН В.2.5-20-2001 и СНиП 2.04.05–91.

Неправильная конструкция и использование, ненадлежащее присоединение к тепловому оборудованию может привести к неправильной работе и аварии.

Это руководство описывает принципы эксплуатации и монтажа дымоходов, излагает требования пожарной безопасности, которые отображены в документации.

СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
НПБ 252–98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»;
ГОСТ 9817–95 — «Бытовые аппараты, которые работают на различных видах топлива. Технические условия»;
ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

СНИП дымоходы должны соответствовать в полном объеме. После ввода в эксплуатацию дымохода выдается акт проверки дымоходов.

Правила монтажа гласят:

Правила устройства дымоходов говорят, что размещение дымовых каналов разрешено внутри стен, изготовленных из негорючих материалов. Если такие стены отсутствуют, требуется использовать коронные и насадные трубы (п.3.69.СНиП-91).

Подлежат теплоизоляции участки дымохода, проходящие через неотапливаемые помещения и с наружной стороны строения, чтобы не происходила конденсация тепловых паров и газа топочного во внутренней части дымохода (4.2.16.ВДПО).

Согласно требованиям ВДПО и СНиП-91, разрешено размещение таких вариантов дымоходов:

При модульные системе дымоходов запрещается:
1. Растапливание горючими жидкостями.
2. Растапливание дровами, превышающими размер самой топки.
3. Сушка одежды, обуви и других предметов на деталях дымоходов.
4. Удаление сажи с помощью выжигания.
5. Запрещена эксплуатация агрегата методом, который не указывается в руководстве.
6. Заливка водой огня в топке.
7. Применять хлор для его соединений.

Проверка дымоходов квалифицированным специалистом должна производиться не менее двух раз в течение отопительного периода. Для уверенности в работе теплового агрегата следует проводить обследование дымоходов, и это должны делать специалисты.

Когда к дымоходу присоединяется два котла, сечение трубы определяется при их совместной работе ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 6). Размеры дымоходов определяются путем расчета, который обозначен в технической документации.
Газовые приборы не бытового назначения (пищеварительные котлы, оборудование ресторанов) разрешено подключать к общим дымоходам.
Разрешается монтаж дымоотводящих труб с выходом через одну, при этом должен быть произведен дополнительный расчет сечения трубы.
Выброс отработанных газов для нескольких приборов допускается. Расчет должен производиться на разных уровнях, согласно ДБН В.2.5-20-2001 (Приложение Ж, Пункт № 3).
Сечение и высота дымохода определяется с учетом работы всех приборов одновременно, ДБН В.2.5-20-2001.

Сделанные, согласно СНИП, дымоходы, работают качественно и не противоречат законодательным нормам.

Общие положения и область применения

1.1. Санитарные правила и нормативы (далее – санитарные правила) разработаны в соответствии с законодательством Российской Федерации. 1.2. Настоящие санитарные правила устанавливают обязательные санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях, которые следует соблюдать при размещении, проектировании, реконструкции, строительстве и эксплуатации жилых зданий и помещений, предназначенных для постоянного проживания. 1.3. Требования настоящих санитарных правил не распространяются на условия проживания в зданиях и помещениях гостиниц, общежитий, специализированных домов для инвалидов, детских приютов, вахтовых поселков. 1.4 Санитарные правила предназначены для граждан, индивидуальных предпринимателей и юридических лиц, деятельность которых связана с проектированием, строительством, реконструкцией и эксплуатацией жилых зданий и помещений, а также для органов, уполномоченных осуществлять государственный санитарно-эпидемиологический надзор. 1.5.Контроль за соблюдением требований настоящих санитарных правил осуществляется органами, уполномоченными осуществлять государственный санитарно-эпидемиологический надзор в соответствии с законодательством Российской Федерации.

Выводы и полезное видео по теме

Крепление воздуховодов к потолочным плитам:

Изготовление хомутов для круглых воздуховодов своими руками:

Как выглядит вентиляционная магистраль в сборе:

Монтаж системы вентиляции в частном доме не требует привлечения подъемных кранов и другой спецтехники, но уже при разработке проекта необходимо учесть особенности планировки дома, расположение строительных конструкций на пути вентиляционной магистрали.

Приблизительно, «на глаз» невозможно определить длину звеньев воздуховодов и расстояние между креплениями. Для этого нужно знать нормативы и на их основе выполнить расчеты, исходя из конкретных условий. В результате правильно выполненной работы ваш дом будет оснащен эффективной и долговечной системой вентиляции для комфортной жизни.

Хотите рассказать о том, как собирали вентиляционную систему в вашем доме/квартире/офисе? Владеете полезной информацией по теме статьи, которую стоит сообщить посетителям сайта? Пишите комментарии, пожалуйста, в находящейся ниже блок форме, размещайте фото и задавайте вопросы.
