Требования к вентиляции офиса
Вентиляция офисного здания должна соответствовать следующим требованиям:
- обеспечение притока свежего чистого воздуха;
- удаление или фильтрация отработанного воздуха;
- минимальный уровень шума;
- доступность в управлении;
- небольшое энергопотребление;
- малые размеры, возможность гармонично вписать в интерьер.
Используемые ранее естественные системы вентиляции офисов сегодня не в состоянии обеспечить условия, регламентируемые санитарными нормами. Работу естественной вентиляции невозможно контролировать, эффективность ее очень зависит от параметров воздуха снаружи. Зимой такой способ грозит охлаждением помещения, а летом сквозняками.
Широко применяемые при возведении офисных зданий современные герметично закрывающиеся окна и двери, сплошное панорамное остекление препятствуют прохождению воздуха снаружи, вызывая его застой и ухудшение самочувствия людей.
Все требования к вентиляции офисных помещений указаны в СанПиН (Санитарные правила и нормы) 2.2.4.
Согласно документу влажность в помещениях должна быть:
- при температуре 25 градусов – 70%;
- при температуре 26 градусов – 65%;
- при температуре 27 градусов – 60%.
Рекомендуемая температура воздуха 22 – 24 градуса при влажности 40 – 60%.
Схема вентиляции офисного здания
Разработаны следующие нормы вентиляции в офисах с учетом назначения помещения, в кубометрах в час на 1 лицо:
- кабинет руководителя – от 50;
- конференцзал – от 30;
- приемная – в среднем 40;
- зал для переговоров – 40;
- кабинеты сотрудников – 60;
- коридоры и вестибюли – не менее 11;
- туалеты – от 75;
- помещения для курения – от 100.
СанПиН вентиляции офисных помещений регламентирует и скорость движения воздуха 0,1 м\с независимо от времени года.
Как правило, вентиляция небольших офисных помещений реализуется с помощью нескольких приточных установок. Если в жаркое время года приточная вентиляция офиса не в состоянии опустить температуру воздуха ниже 28 градусов, требуется дополнительное кондиционирование.
Если общая площадь не более 100 кв. метров и в нем 1-2 туалета разрешается естественная приточная вентиляция в офисе через форточки. Приточно-вытяжная вентиляция устанавливается в офисах средних и больших размеров.
Вентилирование ремонтного цеха
Особенностью является неравномерное, интенсивное выделение сварочных аэрозолей в определенных зонах. При ремонте крупногабаритного оборудования, машин невозможно организовать локальные вытяжки. Также могут быть ограничения по тепловому снабжению ремонтно-технического блока.
Чертеж вентиляции цеха составляется в соответствии со всеми сопутствующими факторами. Возможна организация локальных климатических зон определенной структуры. На высоте скопления сварочного дыма монтируются воздуховоды, через которые воздухопоток отводится и фильтруется. С другой стороны подается приток (очищенный с добавлением свежей воздушной массы) над рабочей зоной, создавая таким образом воздушную циркуляцию.
Рекомендации по энергосбережению
Вентиляционные системы являются одним из основных потребителей электрической и тепловой энергии, поэтому внедрение мер энергосбережения позволяет снизить себестоимость выпускаемой продукции. К наиболее эффективным мерам можно отнести использование систем рекуперации воздуха, рециркуляции воздуха и эл/двигателей с отсутствием «мертвых зон».
Принцип рекуперации основан на передаче тепла вытесняемого воздуха теплообменнику, в результате чего снижаются расходы на отопление. Наиболее распространение получили рекуператоры пластинчатого и роторного типа, а также установки с промежуточным теплоносителем. КПД этого оборудования достигает 60-85%.
Принцип рециркуляции основан на повторном использовании воздуха после его фильтрации. При этом к нему подмешивается часть воздуха извне. Эта технология применяется в холодное время года в целях экономии расходов на отопление. Она не применяется на вредных производствах, в воздушной среде которых могут присутствовать вредные вещества 1,2 и 3 классов опасности, болезнетворные микроорганизмы, неприятные запахи и там, где велика вероятность возникновения аварийных ситуаций, связанных с резким увеличением концентрации в воздухе пожаро- и взрывоопасных веществ.
Оборудование для промышленной вентиляции
Монтаж промышленных вентиляционных систем подразумевает использование специализированного оборудования. При расчетах некоторые его характеристики могут изменяться, но основные компоненты остаются неизменными.
- Вентиляционные каналы – специальные трубы, сечение и размер которых зависит от количества воздуха, которое необходимо прогнать за единицу времени. Именно от правильного проектирования каналов зависит эффективность работы всей системы, именно по ним воздух транспортируется по объекту. Каналы могут быть изготовлены из пластика, алюминия, металла и других материалов.
- Вентиляторы – основной компонент любой системы циркуляции воздуха, обеспечивают необходимую мощность, а также задают направление движения воздушных потоков.
- Фасонные части – как и трубы, могут быть изготовлены из пластика, служат для соединения каналов, создания их поворотов и развилок.
- Фильтры – промышленный фильтр может задерживать крупные и мелкие примеси, которые неизбежно находятся в воздухе любых промышленных сооружений. Для расчета требуемого типа фильтра необходимо знать, насколько грязный воздух на объекте.
- Рекуператоры – отличие промышленного вентиляционного рекуператора от бытового заключается в том, что за единицу времени он способен обогреть большее количество воздуха.
- Системы кондиционирования – такими системами обязательно нужно оснащать вентиляцию, если вы хотите, чтобы воздух на предприятии был не только чистым, но и свежим.
Рекуператор — оборудование для вентиляционной системы, необходимое для обогрева воздуха
Методы расчета для помещений жилого дома
Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна
Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:
- назначение помещения;
- количество постоянно находящихся в сооружении людей;
- температура и влажность воздуха в помещении;
- количество работающих электрических приборов и норма выделяемого ими тепла;
- тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.
Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:
- При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
- При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
- Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
- Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
- Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
- Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
- При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.
Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.
Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (МГСН 3.01-01)
№ п/п | Помещения | Расчетная температура воздуха в холодный период года, 0С | Кратность воздухообмена или количество удаляемого воздуха из помещения | |
| приток | вытяжка | |||
| 1 | 2 | 3 | 4 | 5 |
| 1 | Общая комната (гостиная), спальня, жилая комната общежития | 20 (22) 2) | не менее 30 м3/ч на человека | |
| 2 | Кухня квартиры и общежития: с электроплитами с газовыми плитами | 16 (18) 2) 16 (18) 2) | – | не менее 60 м3/ч при 2-комфорочных плитах; не менее 75 м3/ч при 3-комфорочных плитах; не менее 90 м3/ч при 4-комфорочных плитах. |
| 3 | Кухня-ниша | 16 (18) 2) | механическая приточно-вытяжная, по расчету | |
| 4 | Ванная комната | 25 | – | 25 м3/ч |
| 5 | Уборная | 18 | – | 25 м3/ч |
| 6 | Совмещенный санузел | 25 | – | 50 м3/ч |
| 7 | Совмещенный санузел с индивидуальным подогревом | 18 | – | 50 м3/ч |
| 8 | Душевая | 25 | – | 5-кратн. |
| 9 | Гардеробная комната для чистки и глажения одежды | 18 | – | 1,5-кратн. |
| 10 | Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме | 16 | – | – |
| 11 | Вестибюль, общий коридор, передняя, лестничная клетка в общежитии | 16 | – | – |
| 12 | Постирочная | 15 | по расчету, но не менее 4-кратн. | 7-кратн. |
| 13 | Гладильная, сушильная в общежитии | 15 | по расчету, но не менее 2-кратн. | 3-кратн. |
| 14 | Кладовые в квартирах (одноквартирных домах), хозяйственные и бельевые в общежитиях | 12 | – | 1,5-крат. |
| 15 | Машинное помещение лифтов 3) | 5 | – | по расчету, но не менее 0,5-кратн. |
| 16 | Мусоросборная камера | 5 | – | 1-кратн. (через ствол мусоропровода по расчету) |
| 17 | Сауна | 16 4) | – | по расчету |
| 18 | Тренажерный зал | 16 | – | по расчету |
| 19 | Биллиардная | 18 | – | 0,5-кратн. |
| 20 | Библиотека, кабинет | 20 | – | 0,5-кратн. |
| 21 | Гараж | 5 | – | по расчету |
| 22 | Бассейн | 25 | Механическая приточно-вытяжная, по расчету |
Примечание
- В одной из спален следует предусматривать расчетную температуру воздуха 22 С0.
- Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование.
- Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 С0.
- Температура для расчета дежурного отопления.
- В помещениях №17-22 расчетные параметры воздуха и кратность воздухообмена указаны для квартир и одноквартирных домов жилища I категории.
- В угловых помещениях квартир, одноквартирных домов и общежитий расчетную температуру воздуха следует принимать на 20 С0 выше указанной в таблице (но не выше 22 С0).
Мы – профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.
Нормы воздухообмена для вентиляции жилых зданий, квартир или коттеджа от «ЕвроХолод» (Москва). Получите коммерческое предложение, позвонив по телефону +7(495) 745-01-41.
Решение
Вентиляция объектов промышленного назначения — это по сути своей обеспечение притока свежего воздуха и удаление отработанного. И включает она в себя целый ряд решений.
Первый этап — это планирование. И для этого необходимо учесть несколько важных условий: присутствие в помещениях вредных испарений, загазованность и температурный режим.
Для решения поставленных задач нужно учесть необходимые условия труда, а так же отталкиваться от параметров помещения и его технических характеристик.
Чаще всего в больших помещениях применяется приточно-вытяжная вентиляция с охлаждением или подогревом воздуха.
В настоящее время существует множество вентиляционных систем, которые отличаются по функциональности и по стоимости. Зачастую это конкретное решение для каждого отдельного помещения. Именно благодаря этому мы и получаем эффективную, экономную, и идеально справляющуюся с поставленными задачами систему. Стоит понимать, что система вентиляции — это очень сложный механизм, который не только обеспечивает чистый и свежий воздух в помещении, а следовательно высокую производительность не только оборудования, но и сотрудников, а так же их хорошее самочувствие, а также позволяет управлять многими параметрами для создания оптимальных климатических условий в зависимости от времени или части помещения. Управление системой вентиляции возможно механически или же с помощью электроники, но возможны и варианты смешанного типа.
Санитарные требования нормативных документов
Минимальное количество воздуха, подаваемое и удаляемое из комнат коттеджа вентиляционной системой, регламентируется двумя основными документами:
- «Здания жилые многоквартирные» — СНиП 31-01-2003, пункт 9.
- «Отопление, вентиляция и кондиционирование» — СП 60.13330.2012, обязательное Приложение «К».
В первом документе изложены санитарно-гигиенические требования к воздухообмену в жилых помещениях многоквартирных домов. На этих данных и должен базироваться расчет вентиляции. Применяется 2 типа размерности – расход воздушной массы по объему за единицу времени (м³/ч) и часовая кратность.
Проветривание — примитивный способ обновления кислорода в жилище
В зависимости от назначения комнаты приточно-вытяжная вентиляция должна обеспечивать следующий расход либо количество обновлений воздушной смеси (кратность):
- гостиная, детская, спальня – 1 раз в час;
- кухня с электрической плитой – 60 м³/ч;
- санузел, ванная, туалет – 25 м³/ч;
- для топочной с твердотопливным котлом и кухни с газовой плитой требуется кратность 1 плюс 100 м³/ч в период работы оборудования;
- котельная с теплогенератором, сжигающим природный газ, — трехкратное обновление плюс объем воздуха, потребного для горения;
- кладовка, гардеробная и прочие подсобные помещения – кратность 0.2;
- сушильная либо постирочная – 90 м³/ч;
- библиотека, рабочий кабинет – 0.5 раз в течение часа.
Выброс вредных газов за счет природной тяги — самый дешевый и простой способ обновлять воздух
В п. 9 документа подразумевается, что объем вытяжки равен величине притока. Требования СП 60.13330.2012 несколько проще и зависят от числа людей, находящихся в помещении 2 часа и более:
- Если на 1 проживающего приходится 20 м² и более площади квартиры, в комнаты обеспечивается свежий приток в объеме 30 м³/ч на 1 чел.
- Объем приточного воздуха считается по площади, когда на 1 жильца приходится меньше 20 квадратов. Соотношение такое: на 1 м² жилища подается 3 м³ притока.
- Если в квартире не предусмотрено проветривание (отсутствуют форточки и открывающиеся окна), на каждого проживающего необходимо подать 60 м³/ч чистой смеси независимо от квадратуры.
Перечисленные нормативные требования двух различных документов вовсе не противоречат друг другу. Изначально производительность вентиляционной общеобменной системы рассчитывается по СНиП 31-01-2003 «Жилые здания».
Результаты сверяются с требованиями Свода Правил «Вентиляция и кондиционирование» и при необходимости корректируются. Ниже мы разберем расчетный алгоритм на примере одноэтажного дома, показанного на чертеже.
Это интересно: Приточно-вытяжная установка: виды, сравнение, подбор и и правила эксплуатации
Как правильно сделать вентиляцию частного дома своими руками?
Для изготовления и монтажа системы вентиляции частного дома необходимо принять решение, какая система наиболее эффективна для данного здания.
Другими словами в проекте предусматриваются вентиляционные каналы, которые производят воздухообмен за счет законов физики, которые заставляют теплые воздушные массы выходить из помещения, поднимаясь вверх, а холодные поступать в помещения здания через оконные и дверные проемы. В этом случае не предусматривается дополнительное вентиляционное оборудование, что значительно экономит средства застройщика, но не исключает попадания посторонних запахов и различных микроэлементов и пыли вместе с уличным воздухом. Эффективность работы в этом случае будет ощутимо зависеть от погодных условий и климатических особенностей региона строительства.
Часто применяется приточная система, которая предполагает подачу насосом наружного воздуха в специальные фильтры. После очистки воздух нагревается до необходимой температуры, производится регулировка его влажности и осуществляется подача в помещения.
Вытяжная система аналогична приточной с той разницей, что насос не подает наружный воздух, а выводит воздух из помещений на улицу через вентиляционные шахты.
Наиболее подходящей для современных домов с площадью равной 300 — 500 м2 является система вентиляции, которая совмещает свойства приточно-вытяжной с рекуператором. Другими словами создаётся система полностью регулирующая подачу воздуха, его обработку и распределение в помещения дома, вывод отработанного воздуха наружу и частичную смесь теплого воздуха с наружным (рекуперацию) для снижения затрат на его нагревание.
После выбора системы вентиляции частного дома можно на основании сделанных расчетов закупать материалы и монтировать оборудование. Самым рациональным будет закрепить основную вытяжную трубу на одной из внутренних несущих стен, а от неё развести вентиляционные каналы по всем помещениям этажа. Материал труб для вентканалов может быть самым разнообразным. Не стоит забывать, что в совсем недалеком прошлом их сбивали из деревянных досок, а в наши дни наиболее практичным материалом стали пластиковые трубы. Их вес позволяет закрепить трубы в любом удобном месте, они не подвержены коррозии, их легко монтировать, и они сравнительно дешевы.
Рынок предлагает огромный выбор фильтров, но наиболее рационально использовать комбинированные фильтры, состоящие из двух компонентов — для частиц пыли и для газов. Они не допускают проникания в жилые помещения ни твердых частиц содержащихся в воздухе, ни запахов смога, разлагающихся органических частиц, запахов пищи и дыма.
Из всех образцов рекуператоров предлагаемых производителями для вентиляции частного дома наиболее подходит рекуператор пластинчатого типа. Он очень прост в установке, что позволит все работы по монтажу выполнить своими руками, простая конструкция и отсутствие динамических нагрузок от вращающихся или двигающихся деталей исключает поломки, не требует подачи электроэнергии и имеет прекрасный КПД.
Калориферы для вентиляции частного дома необходимо подбирать таким образом, чтобы они обеспечивали необходимую расчетную температуру подаваемого воздуха и были достаточно экономичными в потреблении энергии. Питанием может служить не только электроэнергия, но и природный газ, что поможет экономить затраты на содержание и эксплуатацию всей системы.
Местом для установки вентиляторов может служить чердачное помещение или технический этаж. Основным показателем вентиляторов является его мощность, которая определяется расчетом
При выборе стоит особое внимание обратить на показатели шума
Производя монтаж системы вентиляции частного дома, нужно продумать каким образом, она будет задекорирована. Оптимальным вариантом будет спрятать все воздуховоды и оборудование над потолком. Если дом имеет несколько этажей, то можно использовать подвесные потолки типа «Армстронг». При правильном сочетании элементов потолка и диффузоров они могут придать помещению стиль и оригинальность.
Оборудование для вентиляции производственных помещений
Система принудительной приточной вентиляции состоит из следующих элементов:
- воздуховоды;
- вентилятор;
- воздушные фильтры;
- воздушные клапаны;
- воздухозаборные решетки;
- шумопоглощающая изоляция;
- калорифер (нагревание воздуха);
- автоматический блок управления при необходимости.
Устройство механической вытяжной вентиляции организовано по такой же модели, за исключением калорифера, фильтров, которые для удаляемого воздуха не нужны.
Локальная вытяжная вентиляция производственных помещений организовывается вытяжными зонтами, гибкими воздуховодами, подключенными к общей системе воздухообмена.
Кроме того, приточно-вытяжное вентилирование может оснащаться рекуператором тепла для экономии электроэнергии во время обогрева входящего потока. Приточные массы нагреваются за счет тепла удаляемого воздуха, не смешиваясь с ним при этом.
- Вентиляция Systemair — серия Danvent DV
- Вентиляция Wolf
Определение воздухообмена согласно кратности воздухообмена в помещении.
Количество вентиляционного воздуха определяется для каждого помещения отдельно с учетом наличия вредных примесей (веществ) или задается по результатам ранее проведенных исследований. Если характер и количество вредных примесей (веществ) не поддаются учету, воздухообмен определяют по кратности:
L = Vпом * Kр (м3/ч),
где Vпом – объем помещения, м3; Кр – минимальная кратность воздухообмена, 1/ч., см. таблицу кратности воздухообмена.
Как определить объем помещения?
Необходимо рассчитать общий объем помещения в кубических метрах. Для этого используется простая формула:
Длина х ширина х высота = объем помещения м3 A x B x H = V (м3)
Например: помещение длиной 7 м, шириной 4 м и высотой 2,8 м. Для определения объема воздуха, необходимого для вентиляции этого помещения, рассчитываем объем комнаты: 7 х 4 х 2,8 = 78,4 м3. Затем, используя приведенные ниже таблицы рекомендуемой кратности воздухообмена, определяем требуемую производительность вентилятора или приточной установки.
Определение воздухообмена в соответствии с количеством людей в помещении:
L = L1 * NL (м3/ч),
где L1 – норма воздуха на одного человека, м3/ч*чел; NL – количество людей в помещении
20-25 м3/ч на одного человека при минимальной физической активности 45 м3/ч на одного человека при легкой физической работе 60 м3/ч на одного человека при тяжелой физической работе
Определение воздухообмена при выделении влаги:
L= D / ((dv-dn) * ρ) (м3/ч)
где D – количество выделяемой влаги, г/ч; dv – влагосодержание удаляемого воздуха, г воды/кг воздуха; dn – влагосодержание приточного воздуха, г воды/кг воздуха; ρ – плотность воздуха, кг/м3 (при 20°С = 1,205 кг/м3); Определение воздухообмена для удаления излишков тепла:
L= Q / (ρ * Cp*(tv-tn)) (м3/ч)
где Q – выделение в помещение тепла, кВт; tv – температура удаляемого воздуха, °С; tn – температура приточного воздуха, °С; ρ – плотность воздуха, кг/м3 (при 20°С = 1,205 кг/м3); Cp – теплоемкость воздуха, кДж/(кг·К) (при 20°С; Cp=1,005 кДж/(кг·К))
Таблица кратностей воздухообмена:
| Кухня квартиры или общежития | 6-8 |
| Ванная комната | 7-9 |
| Душевая | 7-9 |
| Туалет | 8-10 |
| Прачечная (бытовая) | 7 |
| Гардеробная комната | 1,5 |
| Кладовая | 1 |
| Гараж | 4-8 |
| Погреб | 4-6 |
| Промышленные помещения и помещения большого объема | Кратность воздухообмена | |
| Театр, кинозал, конференц-зал | 20-40 м3 на чел. | |
| Офисное помещение | 5-7 | |
| Банк | 2-4 | |
| Ресторан | 8-10 | |
| Бар, кафе, пивной зал, бильярдная | 9-11 | |
| Кухонное помещение в кафе, ресторане | 10-15 | |
| Универсальный магазин | 1,5-3 | |
| Аптека (торговый зал) | 3 | |
| Гараж и авторемонтная мастерская | 6-8 | |
| Туалет (общественный) | 10-12 (или 100 м3 на 1 унитаз) | |
| Танцевальный зал, дискотека | 8-10 | |
| Комната для курения | 10 | |
| Серверная | 5-10 | |
| Спортивный зал | Не менее 80 м3 на 1 занимающегося и не менее 20 м3 на 1 зрителя | |
| Парикмахерская (до 5 рабочих мест) | 2 | |
| Парикмахерская (более 5 рабочих мест) | 3 | |
| Склад | 1-2 | |
| Прачечная | 10-13 | |
| Бассейн | 10-20 | |
| Промышленный красильный цех | 25-40 | |
| Механическая мастерская | 3-5 | |
| Школьный класс | 3-8 |
Определение воздухообмена в зависимости от предельно допустимой концентрации веществ:
L= GCO2 / (УПДК-УП) (м3/ч)
где GСО2 – количество выделяющегося СО2, л/ч, УПДК – предельно-допустимая концентрация СО2 в удаляемом воздухе, л/м3, УП – содержание газа в приточном воздухе, л/м3.
| Нормы допустимых концентраций Со2 в воздухе, л/м3 | |||
| В местах постоянного пребывания людей (жилые комнаты) | 1,0 | ||
| В больницах и детских учреждениях | 0,7 | ||
| В местах временного пребывания людей (учреждения) | 1,25 | ||
| В местах кратковременного пребывания людей (учреждения) | 2,0 | ||
| В наружном воздухе: | Населенные пункты (село) | 0,33 | |
| Малые города | 0,4 | ||
| Крупные города | 0,5 |
Места притока
Естественной тягой свежий воздух поступает в дом через приоткрытые окна, правда, тогда улетучивается и большая часть домашнего тепла. Чтобы избежать теплопотерь, используются КИВ (приточные клапаны), которые постоянно пропускают определённый объем воздуха.
Патрубок, ограниченный решетками, проходит стену насквозь. Положением крышки регулируется скорость потока от 40 до 100 м3/час. Располагается установка далеко от дверей, чаще за радиаторами, выше 2 м над уровнем земли. Базовые клапаны регулируются вручную.
Рис. 2 – Приточный клапан КИВ
Автоматические проветриватели (бризеры) настраиваются датчиками влажности, температуры, что экономит время и до 5% расходов на отопление. Внутри корпуса имеется встроенный вентилятор, которому задаются параметры на определенный объем воздуха (мощность 3-7 Вт). Скорость притока регулируется от 12 до 150 м3/час.

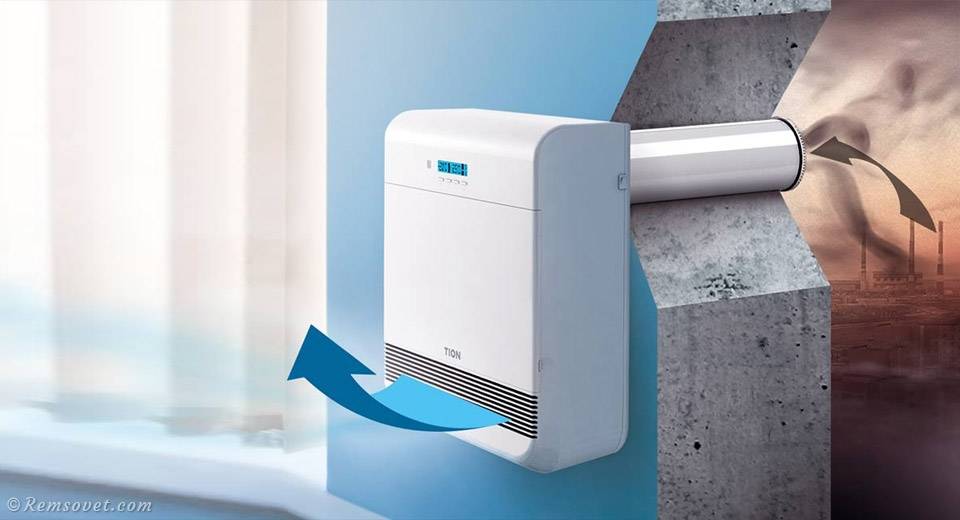

Рис. 3 – Автоматический проветриватель (бризер)
Установки создают избыточное давление в помещениях, которое помогает продвигать застоявшийся воздух в каналах с естественной тягой (даже, если тяга слабая). Проветриватели часто комплектуются фильтрами для удаления пыли (тонкой очистки – F или грубой – G), ионизаторами, калориферами для обогрева притока.
Приточная вентиляция с водяным контуром обогрева требует гидравлической обвязки, которую желательно сделать до чистовой отделки стен. При этом калорифер становится чувствительным к морозу, может промерзать. Электрические установки менее требовательные, но увеличивают потребление энергии в доме.
Новые поколения бризеров оснащаются системами климат-контроля и целым набором фильтров, задерживающих пыльцу, тяжелые металлы, бактерии. Правда, покупка и эксплуатация прибора (затраты на электроэнергию, замена фильтров) обходятся дорого.
В домах с площадью больше 150 м2 рациональнее оборудовать систему воздуховодов с механическим побуждением. Где уличный воздух максимально подготавливается перед поступлением в комнату и разносится вентиляторами в разные помещения по сети воздуховодов. Исключение – индивидуальный приток должен обслуживать кухню, гараж, с/у, ванную.
Рис. 4 – Механическая вентиляция частного дома
Понятие воздухообмена
Основные требования при проектировании систем кондиционирования включают определение числа циклов воздухообмена. Под этим термином понимается создание условий для обеспечения циркуляции и полной замены объема кислорода в сооружении. Этот параметр зависит от концентрации в воздухе вредных компонентов, наличия мест выделения избыточного количества тепла, влаги и кратности смены объема кислорода в помещении.
Кратность воздухообмена является показателем, определяющим степень интенсивности полной смены объема кислорода. Другими словами организованный, и регулируемый воздухообмен определяется как количество полных циклов смены кислорода в течение часа. Этот параметр относится к санитарным нормам и определяет степень безопасности и комфортность нахождения человека в здании. Нормативные и допустимые значения этого показателя определяются принятыми нормами СНиП, содержащими различные требования в зависимости от назначения комнаты.
Воздухообмен бывает естественного и искусственного типа. При этом в первом случае приток воздуха обеспечивается за счет перепада давления воздуха внутри комнаты и за ее пределами. Во втором варианте замещение объема воздушных масс предусматривает использование систем принудительной подачи кислорода, попадание через проемы в дверях и стенах и выполнение проветривания помещений. Организация удаления загрязненного кислорода предусматривает обустройство систем вытяжки в помещениях, имеющих наиболее загрязненный воздух. В условиях квартиры такими местами могут быть ванна, туалет и кухня, в первых двух случаях система вентиляции может оснащаться устройствами, обеспечивающими всасывание загрязненного воздуха или воздушными клапанами, в случае с кухней, в большинстве случае речь идет об оснащении пространства над плитой различными типами вытяжных зонтов.
