Пример расчета уклона канализации: формулы и технологические нормативы

Калькулятор уклонов

Теория

Для того чтоб посчитать уклон для вас, для начала, нужно знать расстояние

(L) ипревышение (h). Дальше следуйте формулам:

Пример

Для примера рассчитаем уклон дороги в процентах: на дистанции в L = м дорога поднимается на h = 30 м:

Уклон дороги = 30/ ⋅ = 6%

Чтобы вычислить превышение

(h), нужно знатьрасстояние (L) иуклон (в процентах, в промилле либо в градусах).

h = L ⋅ tg(α) , где α — уклон в градусах

Пример

Для примера найдём превышение h, ежели расстояние L= 5м, а угол наклона α=45°:

h = 5 ⋅ tg(45) = 5 ⋅ 1 = 5 м

Для того чтоб посчитать расстояние

(L) нужно знатьпревышение (h) иуклон (в процентах, в промилле либо в градусах).

Пример

Для примера посчитаем расстояние (L), которое будет нужно стальной дороге, чтоб подняться на (h =) 6 м при угле подъёма 30‰:

1. ↑Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. Технический жд словарь.&#;— Москва: Государственное транспортное жд издательство, &#;— &#;с.
2. ↑Александр Михайлович Прохоров. Большой энциклопедический словарь.&#;— Научное изд-во «Большая Русская энциклопедия», &#;— &#;с.
3. ↑Алексей Владимирович Скворцов, Павел Иванович Поспелов, Андрей Александрович Котов. Геоинформатика в дорожной отрасли.&#;— Алексей Владимирович Скворцов, &#;— С.&#;&#;— &#;с.
4. ↑С. К. Боголюбов. Черчение.&#;— Рипол Классик.&#;— С.&#;&#;— &#;с.&#;— ISBN
5. ↑Р. Мубаракшин. Знаете ли вы дорожные знаки? Все про дорожные знаки и разметку. Редакция года.&#;— Litres, &#;— С.&#;9.&#;— 99&#;с.&#;— ISBN

Гидравлический расчет канализационной сети

Задача гидравлического расчета состоит в том, чтобы при известном расходе воды подобрать диаметр труб и придать сети такие уклоны, при которых скорость движения потока была бы достаточной для перемещения загрязнений движущихся с потоком.

При гидравлическом расчете необходимо соблюдать следующие технические условия, т.е. принимать:

1) d кв _min = 160 мм. , d ул _min = 200 мм.

2) Расчетное наполнение – это отношение высоты слоя воды к диаметру трубы (h/d), которое соответствует пропуску расчетного расхода.

Для бытовой канализации и промышленной h/d max _расч.) и расчетном наполнении (h/d).

V немет.труб _max = 4 м/с

V_min – минимально допустимая скорость, при которой не происходит заиливания труб и называют ее незаиливающей или самочищающей.

4) Уклоны труб (i_min) – это тот уклон, который обеспечивает V_min при расчетном наполнении (h/d).

5) Если в квартальной (дворовой) и уличной сетях течет расчетный расход(q_расч) меньше 10 л/с, такие участки называют безрасчетными, т.е. в них наполнение (h/d) получается меньше расчетного h/d, при этом скорость не определяется, а уклон принимается по СНиП 2.04.03-85:

_квmin

Необходимо так же учитывать, что:

а) Увеличение уклона (i) уменьшает наполнение (h/d) при постоянном расчетном расходе, но увеличивает V и наоборот.

При расчете канализационной сети во всех случаях:

1)Наполнение (h/d) при конкретном расходе должно быть близким к расчетному наполнению, а

ü min глубину заложения сети

ü незаиливающую скорость

ü min количество перекачек

Гидравлический расчет выполняют, используя «Таблицы для гидравлического расчета канализационных сетей из пластмассовых труб» Карелин Я.А., 1986 г.

Таблица технических условий для гидравлического расчета канализационных сетей по СНиП 2.04.03-85

а) Правила пользования таблицами Я.А.Карелина

по заданному расходу (q_расч) по приложению 1, стр. 52 принимают предварительно диаметр (d) и уклон (i). Затем по приложению II.I стр. 14, соблюдая технические условия (по таблице А) определяют скорость (V), наполнение (h/d),и уклон (i) с интерполяцией, если значения q_расч отличается от табличных значений.

Пример 1:Для пропуска q_расч = 22,0 л/с определить: d, i и h/d по таблицам Я.А.Карелина.

Фрагмент табл. Я.А.Карелина стр. 14 прил. II.I

1) по прил. 1 (стр. ) при q_расч = 22,0 л/с определяем d =225 мм., 1000i = 4.

2) Затем по прил. II.I (стр. ) при d = 225 мм., соблюдая технические условия (по табл. А) при h/d = 0,6

Далее интерполируем V_x и 1000i_x для q_расч = 22,0 л/с по формулам:

откуда i_х = 1000i_x / 1000 = 4,26/1000 = 0,00426.

Пример 2: Для пропуска q_расч = 8,2 л/с –участок безрасчетный 0,7-0,8 м/с (незаиливающая), уклон i_min по техусловиям (табл.А).

После назначения d и i труб вычисляют «падение» (графа 5) равное произведению уклона на длину участка (i*l) гр.3 гр.4

Далее определяют отметку лотка трубы в начале участка (гр.14) равняется отметке поверхности земли H 1 _нач (гр. 16), вычисленная по формуле. Отметка лотка трубы в конце участка 1-2 (гр.15) равна отметке лотка трубы в начале этого участка (гр.14) минус падение трубы (гр.5). Тогда глубина заложения в конце участка (гр.17) равна отметке поверхности земли в этой точке (гр.11) минус отметка лотка трубы в конце участка (гр.15).

Далее расчет ведется аналогично.

Поскольку глубина воды h на участке 2-3 больше чем на участке 1-2, то трубы соединяют по поверхности воды, т.е. отметка поверхности воды в начале участка 2-3 (гр.12) принимается одинаковой с отметкой поверхности воды в конце участка 1-2 (гр.13).

Средние глубины заложения труб (гр.18) определяют как среднеарифметическое гр. 16 и 17.

В точке 3 необходима проверка заглубления бокового притока. Если отметка поверхности воды бокового притока окажется меньше отметки поверхности воды в точке 3 главного коллектора, то на коллекторе в этой точке делают перепад и отметку поверхности воды после перепада приравнивают к отметке поверхности воды в боковом притоке.

Расчет уклона

Формула расчета минимального уклона

Степень уклона канализации обратно пропорциональна диаметру элементов, из которых она состоит. То есть чем большего сечения используются в ней части, тем меньшая степень уклона требуется при их укладке. В соответствии со СНиП, для труб 50 мм диаметра его значение равняется 0,03. Это 3 см на один метр трубопровода, а для сечений от 85 до 100 мм требуется меньший − 2 см на погонный метр.

Для наружной канализации, имеющей диметр от 150 до 200 мм, в строительных правилах определены отдельные нормативы. Так, для элементов диаметром 150 мм, нормальным уклоном считается значение в 0,008, который в особых случаях допускается снизить до 0,007. Для канализации с 200 мм трубопроводом оптимальное значение около 0,007, а в экстренных условиях может быть снижено до 0,005.

Кроме норм, регулирующих оптимальные и минимально-допустимые значения углов, есть также ограничения и на максимальный номинал этого значения, который равняется 0,15. Это означает, что при падении уровня слишком резко (более 15 сантиметров на метр трубопровода), система канализации будет работать не стабильно, на трубе будет образовываться осадок, так как разница в движении жидких и твердых стоков будет настолько велика, что первые не будут успевать смывать твердые нечистоты, которые быстро забьют сток.

Рассчитывая уклон, желательно учесть все особенности конкретной системы. Так, например, сток из простого умывальника не даст большой нагрузки на систему, и ее заиливание маловероятно даже при довольно больших углах стока, однако, все равно сохраняется опасность срыва водяных запоров в сифонах. Таких образом, уклон в 0,15 не должен быть превышен ни при каких условиях.

Обобщая все вышеизложенное, можно прийти к выводу, что в подавляющем большинстве случаев, расчетный угол снижения канализации лежит в пределах от 15 до 25 мм на погонный метр.

Пример расчета ливневой канализации

Некоторые проектировщики не вдаются в детали расчета ливневой канализации, оперируя рекомендуемыми значениями диаметров труб, которые указаны в СНиП. Для безнапорных сетей в качестве водоотвода обычно используют трубопровод диаметром 200-250 мм. Именно такой размер гарантирует оптимальную скорость движения поверхностных стоков в случае интенсивных осадков.Вместе с тем правильно выполненный расчет способствует более целесообразному распоряжению бюджетом, поскольку для нормальной функциональности ливневой сетимогут подойти трубы меньшего диаметра.

Расчет диаметра трубы позволяет уменьшить затраты без ущерба для функциональности системы

В качестве примера рассчитаем параметры водосточной трубы для крыши частного дома площадью 100 м² (0,01 га), расположенного в одном из населенных пунктов Московской области:

1. Согласно карте интенсивности дождя параметр q20 для Москвы и близлежащих районов составляет 80 л/с. Коэффициент поглощения влаги для кровли равен 1. Исходя из этих данных, рассчитываем расход дождевых вод:

Qr =80·0,01 = 0,8 л/с

1. Поскольку уклон кровли в частном доме, как правило, существенно превышает показатель 0,03 (3 см на 1 м), коэффициент заполнения свободной емкости во время напорного режима принимаем равным 1. Таким образом:

Q = Qr = 0,8 л/с

1. Зная показатель расхода дождевой воды, можно не только произвести расчет диаметра ливневой канализации, но и определить необходимый уклон стока. Для этого воспользуемся справочником А.Я. Добромыслова «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Согласно расчетным данным, которые представлены в таблицах, для показателя расхода 0,8 л/с подойдут трубы с такими параметрами:

• диаметр 50 мм, уклон 0,03;
• диаметр 63 мм, уклон 0,02;
• диаметр 75 мм (и выше), уклон 0,01.

Уклон трубы обратно пропорционален ее диаметру

1. Материал трубопровода.

СНиП допускает использование труб из асбестоцемента, стали и пластика (ПВХ). Асбестоцементный трубопровод, хоть и является экономичным вариантов, сегодня применяется достаточно редко из-за хрупкости материала и большого веса (1 метр 100-миллиметровой трубы весит 24 кг). Стальные трубы значительно легче асбестовых, тем не менее они склонны к коррозии. Поэтому дляливневок чаще всего используютсятрубы из ПВХ, которые совмещают в себе малый вес, простоту монтажа и длительный срок эксплуатации.

1. Глубина прокладки подземной части.

Оптимальное расположение трубы – ниже уровня промерзания грунта и выше уровня грунтовых вод. Поскольку не каждая местность позволяет соблюсти данное условие, допускается прокладка трубопровода на небольшой глубине, однако не ближе 70 см к поверхности.

1. Монтаж стояков.

Отвод дождевой воды с крыши осуществляется посредством стояков, под которыми размещаются точечные или линейные дождеприемники. Вертикальные водоотводы крепятся к стене с помощью хомутов. Расчет интервала крепления стояков ливневой канализации выполняется с учетом материала трубы. Для ПВХ хомуты размещаются с интервалом 2 м, для стали – 1-1,5 м.

1. Охранная зона.

СНиП предусматривает организацию так называемых охранных зон вблизи расположения ливневой сети. На расстоянии менее 3 м от трубопровода запрещено возводить строительные объекты, сажать кусты и деревья, устраивать свалку мусора, обустраивать парковочное место.

Типовая схема ливневки частного дома

Проектирование системы отвода дождевой воды является важным этапом строительства жилого дома или промышленной площадки. В данной статье приведены формулы для грубого расчета диаметра трубопровода, поскольку они не учитывают такие параметры, как трение воды о внутреннюю поверхность трубы, количество изгибов и соединений в системе и др.  Для более точного расчета ливневой канализации существуют специальные программы, которые можно найти в интернете. Однако самый верный метод – доверить проектирование специалистам, которые учтут все нюансы и предложат наиболее эффективный и экономически выгодный вариант.

Нормативные документы по устройству внутренних и внешних сетей

Любые документы, касающиеся  устройства тех или иных  объектов, создаются   на основании длительного опыта, полученного при их строительстве и эксплуатации. Поэтому  не исполнять их требования – себе дороже.

Касательно рассматриваемой темы, таковыми являются:

1. СНиП 02.04,21-85 Водопроводы и канлизация зданий. Он рассматривает правила проектирования, строительства и эксплуатации канализационных систем внутридомового применения.
2. В рекомендациях СНиПа 02.04,03-85 Канлизация. Наружные сети и сооружение рассматриваются вопросы проектировании, постройки и эксплуатации наружных сетей.

В указанных документах можно найти все необходимые требования и допуски.

Максимальный угол уклона

При  строительстве иногда возникает необходимость увеличить угол наклона. Этот вариант также  оговаривается в первом из указанных выше документов. Показатель  максимального уклона канализационной трубы, «с учетом местных условий», может достигать 0,15 метрового размера, то есть до 15 сантиметров на метр трубопровода.

Однако напомним, что в такой ситуации возникает опасность заиливания системы – вода проскочит, загрязнения останутся.

Минимальный угол уклона

На определение значения минимального уклона трубопроводов канализации влияет скорость потока и его сопротивление с внутренней поверхностью трубопровода. Если отклонение по горизонтали будет слишком маленьким, возможно скапливание продуктов жизнедеятельности, что приводит к частому образованию засоров.

Минимальный угол уклона для изделий различного диаметра

Стандартная размерность величины оптимального уклона — см/м, то есть на сколько сантиметров должен опуститься метровый участок трубопровода. Данная величина напрямую зависит от диаметра трубопровода, так как элементы разного сечения отличаются различным гидравлическим сопротивлением, а значит, требуют индивидуального подхода.

Так для канализационной трубы диаметром 40 или 50 миллиметров минимальное значение наклона – 0,03 (3 сантиметра на метр трубопровода), уклон канализации 110 миллиметров должен составлять 0,012(1,2 см/м), для 150 мм минимальное значение – 0,007 (0,7 см/м), для 200 мм минимальное значение – 0,005 (0,2 см/м).

Уклон канализации и их способы выставления

Watch this video on YouTube

Разница обусловлена различным характером движения жидкости в зависимости от сечения. Воде проще перемещаться по трубопроводу большего диаметра, так как потеря давления из-за трения о внутренние стенки трубопровода меньше.

Как провести расчет минимального угла наклона?

Минимальный уклон канализации в градусах не измеряется, во всей справочной литературе значение минимального наклона канализации приводится в виде десятичной дроби, которая является отношением высоты наклона к длине соответствующего участка трубопровода. Для расчета уклона канализации, то есть перепада между началом и концом участка необходимо перемножить его длину и величину наклона:

H=L*x, где H – величина перепада, L – длина участка, x – минимальное значение угла наклона.

Главное при расчете – внимательное отношение к размерностям, то есть если величина наклона взята в стандартных см/м, то и длина участка должна быть представлена в метрах.

Прокладка труб канализации – Уклоны, соединения, диаметр и многое другое.

Watch this video on YouTube

Самостоятельный монтаж внутренней и наружной систем канализации вполне возможен и не представляет особой сложности.

Но, приступая к этой работе, нужно досконально ознакомиться с теми немногочисленными и несложными правилами, которые нужно исполнять неукоснительно.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

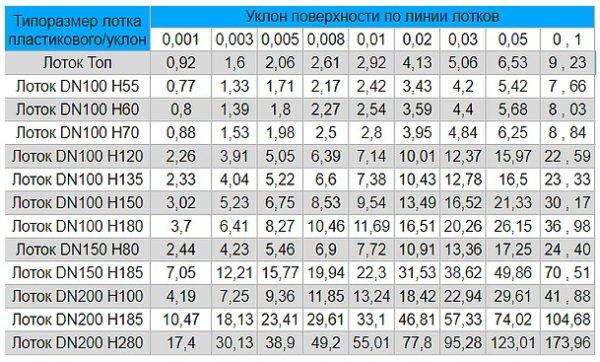

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

От чего зависит уклон кровли

• От способности крыши защищать строение от внешних факторов и воздействий.
• От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
• Откровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
• От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
• От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

• Неприятный запах.
• Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

• Заиливание и засор.
• Неприятные запахи из канализации.
• Повышенный шум при движении стоков.
• Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

• Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
• Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
40	0,033 /0,25
50	0,03/0,25
100-110	0,02/0,012
160	0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
100-110	0,02/0,012
160	0,008/0,005
200	0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Нормы

Внутри квартиры практически никак не измерить собственными возможностями потоки жидкости в канализационной системе. Профессионалы советуют обязательно учитывать допустимые цифры, обозначенные в нормативных таблицах. По рекомендациям СНиП, скорость потока должна быть 0,7-1 м/сек.

Для такой скорости нормативный угол наклона должен составлять для изделий диаметром:

• 5 см – 30 мм на один погонный метр;
• 11 см – 20 мм на один погонный метр;
• 16 см – 8 мм на один погонный метр;
• 20 см – 7 мм на один погонный метр.

Нормативные документы, в которых указаны данные правила, это:

• Пункт 18 СНиП 2.04.01/85. Здесь подробно описывается устройство внутреннего водоотвода и канализации строений. Например, отсюда можно узнать, что ветки водоотводов с сечением 4-5 см нужно класть с уклоном 0,03, а сечением 8,5-10 см – 0,02.
• Пункт 2.41 СНиП 2.04.03/85 о внешних канализационных стоках описывает правила, касаемые минимального уклона труб размером 15 см. Он должен быть равен 0,008 см, а для труб размером 20 см – 0,007 см.
• Если возникает необходимость сделать уклон сети меньшим, можно руководствоваться пунктом 18.2 СНиП 2.04.01-85. В этом пункте учитываются особенности тока жидкости по трубам с различными физическими характеристиками. Например, для пластиковых труб скоростной коэффициент должен равняться 0,5, а для сетей из других материалов нужен коэффициент 0,6.

Отдельное пояснение в СНиП 2.04.03/85 касается наружных канализаций с размером труб 15-20 см. В частности, правила допускают использовать нормативные показатели для уклонов: 0,005 для 20 см изделий, 0,007 для 15 см изделий.

Пунктом 18 СНиП 2.04.01/85 регулируется наибольший уклон сетей, который не должен быть больше 0,15. При этом из расчетов исключаются ветки от сантехнических устройств, длина которых до 150 см. Таким образом, на каждом метре канализации допускает не более 15 см уклона. При превышении показателя магистраль будет заиливаться.

В расчетах могут помочь специальные таблицы.

Сантехническое устройство	Диаметр, см	Наклон на каждый метр, см	Промежуток между центральным сливом и сифоном, м
ванная	0,4	3	1-1.3
ванная, душевая, моечная	0,5	4.8	1.7-2.3
душевая	0,4	4.8	1.5-1.7
унитаз	10	2	До 6
биде	0,3, 0,4	2	0.7-1
моечная	0,3, 0,4	3.6	1.3-1.5
раковина	0,4	1.2	0-0.8
основной стояк	10
ветви от стояка	6,5-7,5

В математической системе углы измеряются в градусах, поэтому приведенные в таблицах цифры часто становятся непонятными. А означают цифры дробное соотношение высоты уклона к длине водоотвода. Отследить величину будет проще, если перевести цифры в сантиметры. Например, 3 см на 1 метр, 0,8 см на 1 метр. Если известна длина всей канализации, можно перемножить ее на величину уклона, что даст общую высоту для всей проектируемой канализации.

Расчет уклона канализационной трубы: основные понятия

Если канализация самотечная, то ее эффективность транспортировки стоков за счет законов гравитации полностью зависит от угла наклона. Считается, что стоки должны двигаться по трубопроводу со скоростью 0,7-1 м/с. Только в этом случае поток способен удалить из системы твердые частицы. Чтобы сохранить показатель скорости потока, для каждого отдельного диаметра требуется рассчитать угол уклона канализационной трубы.

На первый взгляд может показаться, что угол должен измеряться в градусах. Но в строительных нормах и справочниках по устройству канализации этот параметр определен как десятичная дробь. Эти цифры отображают отношение снижения уровня к длине определенного участка трубопровода.

Например, на отрезке трубопровода длиной 5 м один его конец на 30 см ниже другого. В этом случае уклон канализационной трубы будет 0,30/5=0,06.

Формула — определение максимального, минимального значения

Формула расчета уклона трубы канализации

• V скорость движения потока жидкости (м/с);
• H наполнение трубопровода;
• d диаметр труб;
• К расчетный коэффициент наклона.

Чтобы определить коэффициент (наклон), можно подставить V=0,7-1, d- значение диаметра конкретного участка трубопровода, H=0,6хd (согласно строительным нормам и правилам). Получается, что для трубопровода с диаметром 100 мм на каждый метр требуется наклон в 2 см, с диаметром 50 мм — 3 см на каждый метр.

Из формулы видно, что скорость потока сточных вод напрямую зависит от угла наклона (коэффициента). Для оптимальной скорости необходим минимальный уклон канализационной трубы 0,02 и максимальный — 0,03. Если крен будет меньше, чем 0,02, крупные частицы осядут и образуют засор.

Если крен будет слишком большой, скорость увеличится, что тоже приведет к образованию осадков, так как вода будет уходить слишком быстро, не успевая унести с собой тяжелые частицы стоков. Повышение скорости потока может привести так же к срыву сифонов и запоров.

Необходимые нормы в квартире

При устройстве канализации нет необходимости использовать для расчетов формулу. Существуют таблица, в которой определены наклоны для всех отводов от сантехнических приборов.

Оптимальный уклон канализационных труб в квартире

Каждый участок системы канализации в квартире должен иметь на конце сифон в виде прибора или изгиба, чтобы в помещения не попадали неприятные запахи. Чтобы определить необходимые значения, важен принцип золотой середины — 1,5-2.5 см на один метр. Этого вполне достаточно для квартиры или загородного дома. Применение формул необходимо при строительстве больших объектов с максимальным объемом сточных вод.

К тому же, для бытовой канализации формулу трудно использовать, так как постоянного потока нет

Тут лучше обратить внимание на другой показатель — способность к самоочищению (удалению твердых частиц)

Так как бытовые стоки содержат отходы с различным весом, то для тяжелых составляющих определяющим фактором является скорость потока, для плавучих — наполнение диаметра системы. Определяя правильный уклон, следует учитывать, что он будет различный на каждом отдельном участке.
