Как организовать завод по производству пеллет

Перед зарождением предприятия грамотный бизнесмен переработает несколько бизнес планов и сделает дальнейшие прогнозы на развитие своего завода. Чтобы приступить к постройке личного дела нужно рассмотреть все негативные и положительные стороны производства. И только потом для начала функционирования бизнеса нужно провести аналитику по следующим пунктам:

1. Выявить рынки сбыта
2. Определить покупателей;
3. Оценить примерные риски, затраты, расходы на испорченную продукцию
4. Установить стоимость оплаты труда рабочих
5. Выявить прямых конкурентов
6. Изучить технологию изготовления
7. Найти качественное оборудование для закупки
8. Организовать помещение, отвечающее всем требованиям
9. Найти кадры и пиар-лицо
10. Определить стоимость продукции
11. Провести набор в логистический коллектив

Бизнес по производству пеллет регистрируется как «ООО Название фирмы». Стоит понимать, что сейчас на рынке больше 150 заводов-конкурентов, поэтому для начала работы нужно чётко обдумать проект и личные преимущества. Чтобы уровень спроса был выше, лучше со временем нарабатывать базу за границей, чтобы получить сертификат на международную торговлю. Иностранные рынки более востребованы к русским древесным пеллетам, из-за нехватки сырья в своих странах. Востребованные предприятия сбывают за границу (экспортируют) пеллеты по 300 евро за тонну продукции. На сегодняшний день, это лучший показатель на рынке.

Производство пеллет

Технология изготовления пеллет из опилок заключается в прессовании подготовленного сырья через цилиндрические матрицы. В результате получаются гранулы круглого сечения с диаметром 8 мм и плотностью выше чем у древесины. Секретом «склеивания» опилок в гранулу является высокое давление прессования, при котором температура повышается почти до 200°C. В результате из древесины выделяются смолы, которые и являются вяжущим.

Малое производство

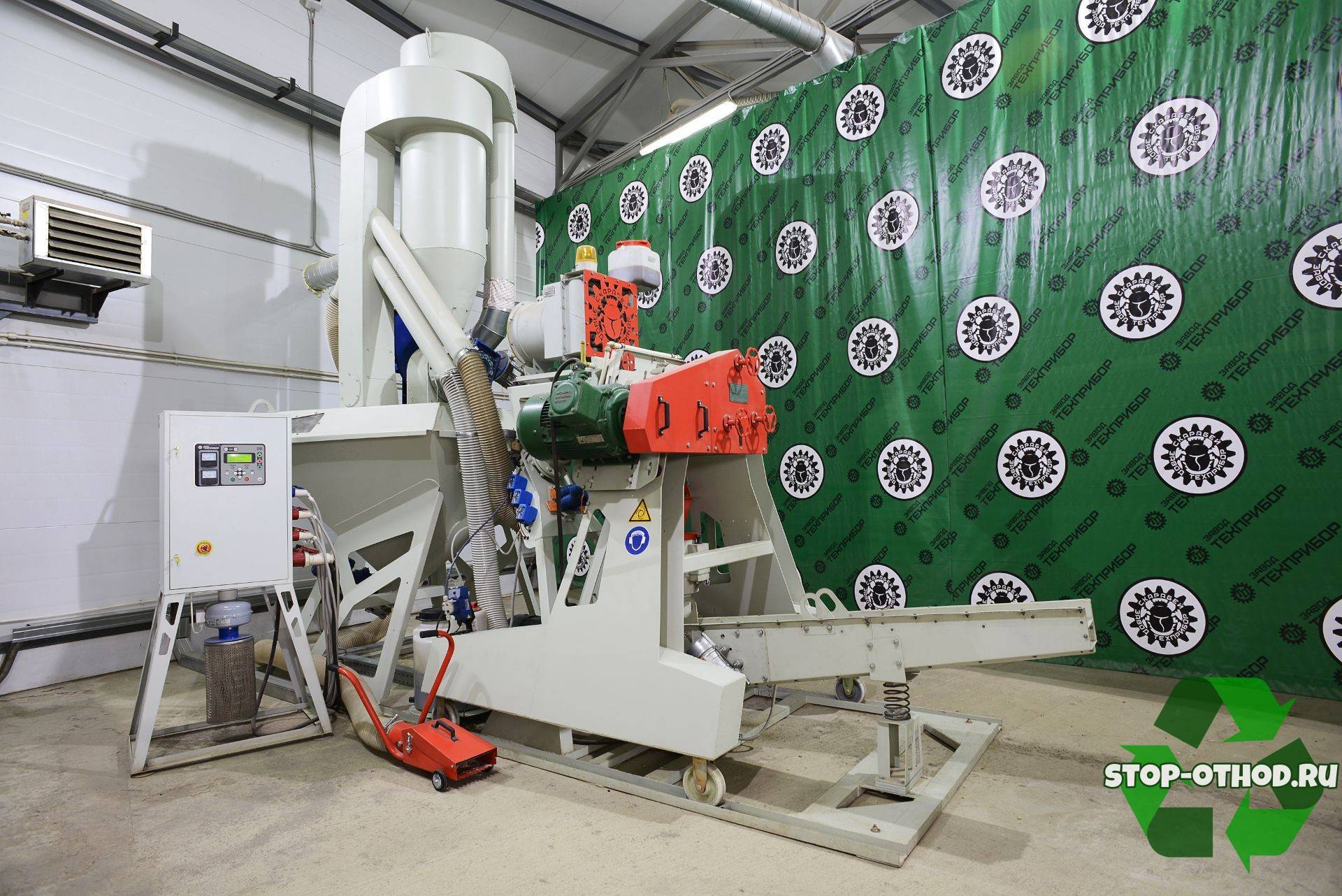

Для небольших объемов производства применяются минигрануляторы, которые можно использовать в частном хозяйстве и непосредственно на деревообрабатывающих предприятиях.

Такое оборудование делится на 3 типа:

• передвижные минигрануляторы с электрическим или дизельным приводом;
• стационарные с необходимостью установки и закрепления на основании. Имеют только электропривод;
• грануляторы на трактор на базе шасси с приводом от трактора.

Данный вид оборудования требует подготовленного сырья, а именно опилок фракцией не более 2,5 мм и влажностью 14-15%. Если отходы древесины соответствуют необходимой фракции их можно применять без дополнительного измельчения. Если же в отходах присутствует более крупная фракция, то сырье придется просеивать и применять дополнительное оборудование для измельчения остатков. Увлажнение до необходимых параметров производится вручную путем опрыскивания сырья мелкодисперсной струей воды с перемешиванием и контролем влажности влагометром.

Промышленная линия

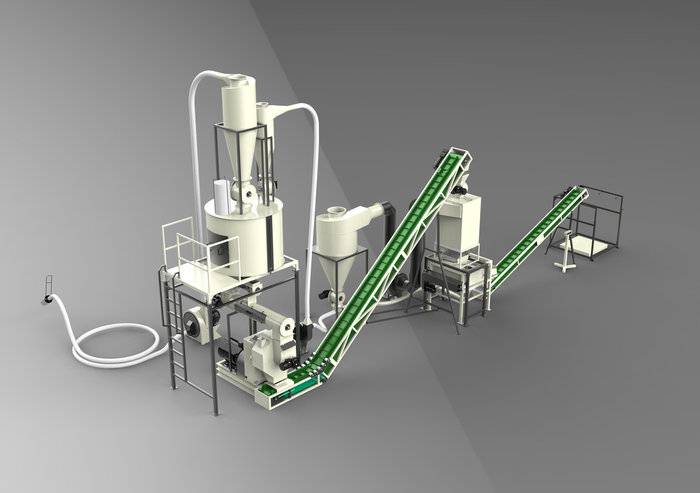

Технология производства пеллет из опилок промышленным способом предусматривает полный цикл производства ‒ начиная от доставки и подготовки сырья и заканчивая упаковкой и отгрузкой готовой продукции. Производительность промышленных линий из расчета на один гранулятор может составлять от 700 до 2000 кг/час.

Этапы производства:

1. Доставленное сырье просеивается с целью выделить крупные включения. Крупная фракция отправляется на доизмельчение в дробилки крупного дробления.
2. Далее полуфабрикат поступает в ленточные или барабанные сушилки, где высушивается до 8-12% влажности.
3. Высушенная масса загружается в молотковые мельницы для мелкого дробления. После дробления древесная мука захватывается потоком воздуха, вследствие чего происходит отделение более тяжелых частиц – песка, земли и др.
4. Последним этапом подготовки является увлажнение сырья в шнековых смесителях до показателя влажности 14-15%.
5. Готовое сырье подается в грануляторы, где с помощью плоской или цилиндрической матрицы выполняется прессование с последующим охлаждением.
6. Готовая продукция снова проходит просеивание, чтобы отделить гранулы от некондиционных остатков. Остатки же снова применяются как сырье.
7. Последним этапом производства становится расфасовка и упаковка. При больших объемах производства процесс также механизируется и применяется упаковочное высокопроизводительное оборудование.

На сегодняшний день производство древесных пеллет становится перспективным направлением, а Россия, обладая огромным потенциалом лесоматериалов, является основным экспортером пеллет в Европу.

Готовый продукт и некоторые особенности

В реальности процесс производства выглядит немного сложнее, но сама технология именно такова:

• Предварительное измельчение.
• Просушка сырья.
• Окончательное измельчение.
• Гранулирование.

На выходе получаем гранулы с зольностью до 5%. При использовании чистой древесины этот показатель меньше – до 0,5%. Если же добавляются растительные сельскохозяйственные отходы, зольность вырастает. Влажность готовых пеллет не должна превышать 8,5%.

При участии в производстве соломы и лузги есть некоторые моменты, связанные с измельчением, просушкой и обработкой паром. Всё дело в том, что здесь необходимо соблюсти оптимальный показатель влажности, для чего влажные материалы смешиваются с сухими. Затраты на мельницу уменьшаются, так как здесь не нужно такое мощное оборудование, как для измельчения древесины. Сложности только с соблюдением влажности.

В промышленных условиях производство пеллет заканчивается на этапе остывания – ссыпающийся с матрицы продукт довольно горячий, что связано с воздействием высокого давления. Из древесины выделяется лигнин, который и склеивает мельчайшие частички между собой. Использовать пеллеты в таком виде нельзя – им необходимо дать остыть. Лишь после этого их можно отправлять в печь.

Технология изготовления

Производство пеллет проходит в несколько этапов. На первом, сырье дробят на маленькие части. Далее сушат. После сушки еще раз дробят на более мелкие фракции. Далее проводят подготовку по воде, то есть остаточная влажность не должна превышать 10%.

На следующем этапе, производство предполагает прессование пеллет, повторная сушка. Готовый продукт фасуют по одному килограмму.

Следует также уделить особое внимание содержанию воды в гранулах. Поскольку слишком сухое сырье хуже склеивается

Нужна некоторая дозировка влаги. Охлаждать пеллеты нужно после формовочного пресса. После чего они фасуются.

Советы по выбору оборудования

Выбирать оборудование следует по тому объему работ, которое предполагается выполнять. Самые крупные агрегаты оказываются более затратными по стоимости и потребляемой электроэнергии. Если предполагается производить небольшой объем пеллет, с экономической точки зрения более выгодными окажутся некрупные и малопроизводительные станки.

Сухое сырье малыми количествами

Говоря о малых объемах, следует сказать, что подразумевается кубатура до восьмидесяти кубов опилок. Такое производство пеллет вполне допустимо для частного бизнеса. Затраты на просушку такого сырья гораздо меньше, чем на сырое.

Основное оборудование, которое потребуется в первую очередь:

• молотковая дробилка для получения мелких фракций сырья;
• агрегат для создания потоков воздуха;
• прессовочное оборудование для пеллет;
• охлаждающая установка;
• сепаратор;
• упаковочная линия;
• транспортировочные средства;
• контейнер или бункер для хранения.

Лучше иметь оборудование от одного производителя, так как это избавит от дальнейших проблем в случае поломки одного из узлов.

Сырые опилки малыми количествами

Сушка таких отходов обработки дерева считается самым затратным, так как требует гораздо больше времени и вложений в плане энергопотребления. Хотя, при больших объемах затраты себя окупают. К сырым относят опилки с влажностью до пятидесяти процентов. Перед изготовлением пеллет опилки нужно просушить до влажности примерно пятнадцати процентов. Чтобы труды не пошли прахом, после сушки его необходимо хранить в сухом и хорошо проветриваемом месте.

Промышленная сушилка для пеллет

Также следует предусмотреть дробление материала после сушильного аппарата. Это тоже поможет довести сырьевой материал до нужного состояния, из которого потом можно спрессовать гранулы. Для таких задач больше походят мощные установки, так как маленькие и дешевые не всегда могут справиться с поставленной задачей.

Достаточное количество сырья с влажностью сорок пятьдесят процентов

Объем достаточный для производства пеллет считается от двух тысяч кубов. Такое производство потребует. Это также требует наличие соответствующего оборудования:

• сито для отсеивания мелкой пыли;
• сушилка с электрическим генератором тепла;
• оборудование для перемещения готовой продукции;
• устройство для охлаждения готовой продукции;
• прессовочное оборудование;
• упаковочный станок;
• место для хранения и складирования производимой продукции;
• место, где можно хранить уже высушенное сырье. Склад или бункер;
• средство для измельчения начального сырья.

Такие объемы предполагают серьезной подготовки в плане оборудования рабочих мест. Наиболее затратная статья всех расходов приходиться на сушку сырья. Помимо аэродинамического метода, существуют также другие способы, например, вакуумная, инфракрасная и СВЧ сушка. Это более дорогое оборудование и требует больше энергозатрат.

Сухое сырье в больших объемах

Для работы с сухим сырьевым материалом понадобиться тоже оборудование, что и для сырого. Единственное отличие может заключаться в количестве прессовочного оборудования.

При выборе оборудования следует учитывать производительность оборудования и то качество, которое производитель готов гарантировать на свое оборудование и конечную продукцию.

Другие материалы

Кроме опилок в работу используются другие материалы:

• торф;
• отходы от сельхозпроизводства;
• солома;
• ветки.

Предварительно все это нужно просушить и измельчить. Технология работы с этим сырьевым материалом немного отличается, так как состав отличается.

Торфяные пеллеты

Например, торф нужно просушить, но не нужно измельчать. Шелуху наоборот дробить не придется, и в зависимости от состояния, скорее всего сушка тоже не понадобиться.

Преимущества гранул перед дровами

В предыдущем разделе мы обозначили некоторые достоинства пеллет. Теперь предлагаем выделить все их плюсы по сравнению с недорогим твердым топливом — дровами:

• благодаря высокой плотности и небольшой влажности удельная теплота сжигания гранул достигает 5 кВт/кг, в то время как высушенная древесина даст 4,5 кВт максимум;
• по тем же причинам КПД пеллетных котлов отопления составляет 80—85% против 75% у традиционных дровяных;
• мелкая структура и прочность гранул позволяют автоматизировать процесс подачи топлива и управления горением;
• поскольку производители не используют для изготовления гранул химических добавок, горючее по экологичности не уступает дереву;
• низкая зольность (у древесных изделий – 0,5—1%, у агропеллет – до 4%) дает возможность увеличить интервал между чистками теплогенераторов до 7 дней.

Важный момент. Дерево высыхает до влажности 15% в течение 2 лет, поэтому домовладельцы редко занимаются сушкой и топят свежесрубленными дровами. Реальная теплоотдача в этом случае составляет 2—2,5 кВт/кг с поправкой на КПД котла. Сколько при этом образуется золы и сажи, легко определить по ежедневной очистке агрегата.

Недостатки у пеллет тоже есть. Топливо стоит в 2,5—3 раза дороже свежесрубленных дров, настолько же выше цена автоматизированных теплогенераторов по сравнению с обычными ТТ-котлами. Львиная доля этой стоимости припадает на пеллетную горелку и электронный блок управления.

Покупать пеллеты нужно в запаянных мешках либо организовать в домашних условиях сухое место для хранения, например, закрытую емкость. В отличие от древесины, напитавшиеся влагой гранулы попросту рассыпаются в труху и для дальнейшего использования не годятся.

Сырьё для производства

Пеллеты – это гранулированное топливо, изготавливаемое из всяких отходов. Традиционные дрова стоят дешевле, так как их можно напилить в ближайшем лесу, имея в своём распоряжении соответствующее разрешение. Далее их останется только расколоть (или распилить) и подсушить – можно пользоваться. При отсутствии соответствующих документов собственноручная вырубка леса является преступлением.

Такое топливо, как пеллеты, изготавливается из растительного и древесного мусора. Этот мусор тщательно измельчается, после чего подвергается прессовке. На выходе производственного оборудования появляются гранулы – это и есть готовый продукт. Его остаётся расфасовать в пакеты и отправить в продажу. При бытовом использовании его необходимо отправить на хранение в сухое помещение – хранить на улице нельзя.

Традиционное сырьё для производства пеллет – это древесина. В оборудование загружаются опилки и древесные отходы. В общем, всё то, что не годится для прямого использования. Помимо древесины, производство пеллет осуществляется:

• Из соломы – широко распространённый материал, остающийся после уборки и обработки сельскохозяйственных культур.
• Из отходов подсолнечника – дают немалое количество тепла.
• Из торфа – отличный природный материал для производства пеллет и топливных брикетов.
• Из древесной коры – в ход идут любые части деревьев.

Стоит такой мусор копейки, а в некоторых случаях его можно достать бесплатно. Хотя в последнее время добыть его становится всё труднее – его активно скупают люди и предприятия, занимающиеся производством пеллет на собственном оборудовании.

Изготовление гранулятора своими руками

Алгоритм действий по изготовлению такого оборудования такой:

1. Делаем матрицу. Если ее делать своими руками, то потребуется дисковая заготовка толщиной от 20 мм, если она будет меньше, то матрица быстро будет деформироваться. А вот диаметр может быть разным, от него зависит производительность оборудования. Например, если диаметр составит 50 мм, а двигатель порядка 30 кВт, то можно будет получить до 350 килограмм пеллет в течение часа. А если объемы ожидаются меньшие, то хватит матрицы и до 30 см в диаметре. В центре диска нужно просверлить отверстие по диаметру вала редуктора, далее выполняется паз для жесткой посадки. А отверстия для прессования и выхода гранул должны иметь форму конуса.
2. Ролики или шестеренки для катков нужно выбирать таким образом, чтобы ширина сопоставлялась с рабочей зоной матрицы. Наденьте на вал шестерню, затем он закрепляться муфтой перпендикулярно оси выходного вала редуктора.
3. В зависимости от размера матрицы нужно сварить цилиндрический корпус оборудования на основе листового металла или трубы. Корпус включает две части: в верхнюю загружается сырье, а затем после прохождения сквозь систему роликов и матрицы в готовом виде гранулы переходят в нижнюю часть корпуса, затем по лотку они высыпаются в емкость. А матрица должна свободно внутри верхней части корпуса передвигаться с минимальным зазором. Внизу корпуса проделывается отверстие для выхода пеллет, к нему приваривают лоток на основе листового материала или труб.
4. Выходной вал редуктора должен размещаться внизу корпуса конструкции посредством подшипников и муфты.
5. Чтобы было удобно чистить и обслуживать корпус, верх и низ корпуса должен быть разъемными и соединяться на болты посредством приваренных ушек. В корпус ставят матрицу и ролики.
6. Гранулятор ставят на раму на основе швеллера или уголка и жестко на ней закрепляют. Затем крепится электродвигатель и его выходной вал присоединяют к редуктору.
7. С внешней стороны раму и остальные детали красят краской по металлу. Далее, подключается двигатель и выполняется пробный запуск.

При наличии гранулятора, оснащенного матрицей плоского типа для производства пеллет, можно решить проблему отопления помещения до 150 квадратных метров площадью. Готовые гранулы можно применять для сжигания в камине или печке, а также для твердотопливных котлов. Также будет решена проблема утилизации отходов сельскохозяйственной деятельности и деревообработки.

Самодельная сушилка для опилок

Для того чтобы самодельные пеллеты из дерева на выходе из матрицы гранулятора не рассыпались, сырье должно иметь минимальную влажность. В промышленном производстве это делается посредством сушильных камер, а в домашних условиях можно делать специальные сушилки барабанного типа на основе старых бочек.

Нужно сварить друг с другом несколько железных бочек и установить их на раме с учетом незначительного наклона на одну сторону. Внутри к стенам привариваются лопасти для перемалывания сырья. Внутрь с одной стороны барабана подается горячий воздух с помощью электрической или газовой тепловой пушки. Барабан вращается за счет электродвигателя посредством редуктора или понижающей ременной передачи.

Далеко не во всех случаях есть необходимость организовывать производство пеллет на основе опилок в домашних условиях.

Это оправдано, если оборудование целиком сделано самостоятельно с минимальными затратами на комплектующие и запчасти, или же у вас в наличии есть небольшой гранулятор, производительность которого достаточная для выработки пеллет для бытовых нужд и даже продажи. Так можно окупить стоимость купленного оборудования.

Сделать гранулятор и другое оборудование для производства пеллет самостоятельно не так уж и легко, но если есть время, навыки и терпение, то вполне возможно. А вот приобретать промышленный гранулятор для опилок с целью отопления частного загородного дома, с экономической точки зрения, совершенно не целесообразно.

Применение пеллет

Основное назначение пеллет — сжигание в котлах в качестве источника тепла. Широко используется в ТЭЦ мощностью, превышающей 500 Мегаватт. Удельная теплота этого продукта не уступает сухим дровам или даже торфу. В зависимости от того, из какого сырья были изготовлены пеллеты, их энергоемкость может отличаться.

Применение пеллет

Наиболее часто используемым сырьем можно считать древесный опил, так как он имеется в достаточном количестве на всех деревообрабатывающих предприятиях. Тепло, которое можно получить от их сгорания равняется 4 кВт/ч/кг. Этого достаточно, чтобы отопить небольшой дачный домик. Помимо отопления, пеллеты используются в качестве туалетных наполнителей, как нестандартный вариант применения. На самом деле, сфера пеллет применения очень велика.

Требования к производству пеллет

Поскольку дерево и производство древесных материалов не нарушает экологию, то предъявляемых к нему требований не много. Дерево является горючим и легковоспламеняемым материалом, поэтому в цехе, где выполняется производство,  должны быть средства по тушению пожаров. В первую очередь это огнетушители и автоматическая система тушения. Также необходимо продумать, как сырьевой материал и готовая продукция будет храниться. Помещение должно оградить их от источников пламени.

Цех по производству пеллет

Поскольку все оборудование для производства пеллет работает с большим количеством воды, то разумно предусмотреть систему подвода воды и ее слива.

Технология производства топливных пеллет

• Предв. измельчение
• Сушка
• Повторное измельчение
• Гранулирование
• Охлаждение и просев
• Фасовка

Предварительное измельчение

Предварительное измельчение необходимо в случае, когда исходным сырьем является крупногабаритные материалы. Это могут быть кусковые древесные отходы (горбыль, баланс и т.п.), либо рулоны или тюки соломы. В зависимости от характера сырья устанавливается тот или иной вид измельчителя – барабанные или дисковые рубительные машины, измельчители рулонов и т.д. На выходе необходимо получит фракцию до 50 мм по максимальному измерению.

Сушка

Влажность исходного материала перед подачей на участок гранулирования должна составлять 12-14%. Поэтому сырье, имеющее повышенную влажность, необходимо высушить до заданных значений. Сушильный комплекс – один из самых ответственных узлов в линии, перерабатывающей влажное сырье.

Повторное измельчение

Перед гранулированием сырье должно иметь фракцию 1-3 мм, поэтому непосредственно перед подачей в прессующий узел сырье проходит через молотковую дробилку. Ее наличие в технологической линии – обязательное условие. Даже если мы говорим о технологии производства пеллет из опилок фракцией до 1 мм, дробилка предотвращает возможное попадание крупных частиц в гранулятор, что обеспечивает безопасность его рабочих элементов.

Гранулирование

Основной элемент пеллетной линии – пресс-гранулятор. Именно он отвечает за формирование гранул. Обеспечить качество выпускаемого продукта способны лишь грануляторы, предназначенные для производства пеллет.

Охлаждение и просев

Формирование гранул сопровождается повышенными температурами. При выходе из прессующего узла температура гранул 70 – 110 оС. Поэтому их необходимо охладить до температуры окружающей среды, а также отделить несгранулированную часть. Для этого используются колонны и блоки охлаждения.

Как особенности производства древесных пеллет влияют на их качество?

В мире существует ряд стандартов для оценки качества пеллет. В Европе это единая система сертификации по «EN 14961-2».

В рассмотрение идет ряд характеристик – зольность, влажность, теплота сгорания, плотность и другие. Часть этих параметров зависит напрямую от исходного сырья (например, зольность и теплота сгорания). Но некоторые характеристики зависят также от соблюдения технологии изготовления пеллет и качества оборудования. Причем если свойства сырья влияют лишь на уровень качества пеллет, то оборудование должно обеспечить ряд принципиальных физических свойств гранулы, таких как плотность, длину и влажность. При несоблюдении данных требований Вы не получите продукт, востребованный на рынке. Это же касается технологии произодства гранулированного комбикорма.

Компания ALB Group гарантирует своим клиентам, что предлагаемые нами технологии и оборудование позволяют производить пеллеты, соответствующие высшим стандартам качества.

Как уже было сказано, для каждого производства необходим индивидуальный проект: не просто примерный план работы, а детальное описание работы каждого элемента линии и его взаимодействия с остальными элементами линии. На практике зачастую линию собирают из разномастного оборудования, которое может быть трудно состыковать друг с другом.

Многое также зависит от сырья. Производство древесных пеллет из разных пород дерева различается нюансами, которые могут повлиять на производительность и функциональность линии. Крупность фракции сырья и влажность определяют, какое оборудование для гранулирования пеллет следует приобрести. Часто случается, что проектировщики не учли потребность в обработке более крупных или влажных кусков древесины или же неправильно рассчитали требуемую мощность, в итоге собственнику приходится докупать дорогостоящее оборудование и встраивать его в линию.

Компания АЛБ Групп имеет обширный опыт установки и успешного запуска линий гранулирования различного сырья. Мы можем предвидеть ситуации на производстве, с которыми вы еще не сталкивались. Наши проектировщики подбирают оборудование под конкретные цели, так что вам не придется дорабатывать новую линию и нести затраты.

Производство пеллет по технологии от АЛБ Групп на фирменном оборудовании:

• Легко налаживается и запускается;
• Выдает нужную мощность;
• Оборудование специально подобрано для вашего типа сырья;
• Создано с использованием качественных комплектующих и не будет останавливаться и приносить убыток из-за поломки уязвимых узлов.

Заказывайте технологическую линию производства топливных пеллет в ALB Group. Чтобы задать вопросы, обратитесь к нам в контактной форме или позвоните по телефону +7 (831) 410-85-25.
