Какой теплый пол лучше положить под плитку: сравнительный обзор систем обогрева

Водяной теплый пол

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

  • Выкладывание на подготовленное базовое основание фольгированного утеплителя;
  • Укладка арматурной сетки для фиксации водопроводных труб;
  • Монтаж системы из металлопластиковых труб;
  • Заливка песчано-цементной стяжки;
  • Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

  • Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
  • Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.0.050.10.150.20.250.30.35
ТрубаPex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытиеПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.

Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Уход за теплым полом во время эксплуатации

Специальных мер во время пользования выполнять нет необходимости. Конструкция надежно защищена под декоративным покрытием. Чтобы теплая плитка радовала собственника как можно дольше, следует выполнить несколько простых советов:

Скачки напряжения могут спровоцировать повреждения цепи. Проверить ее целиком не представляется возможным. Терморегуляторы от авторитетных производителей имеют встроенную защиту от перепадов напряжения, обрывов, коротких замыканий. Если надежного датчика нет, рекомендуется приобрести его отдельно

Смонтировать его несложно, важно правильно подобрать рабочие параметры. Перед покупкой следует уточнить марку нагревательных элементов

Продавец-консультант подберет соответствующий терморегулятор.
Точная схема маршрута силового кабеля, разводки сети, схемы расположения нагревательных элементов пригодится при монтаже дополнительных конструкций в помещении. Сверлить пол, стены в комнате, где отоплением являются теплые плитки, под крепежные системы, не рекомендуется. В случаях крайней необходимости сверяют расположение предполагаемых отверстий с планом размещения элементов нагревания.
Полностью исключить возможность проникновения влаги к системе. Теплый кафель в ванных и туалетных комнатах — опция повышающая комфорт, но требующая соблюдения определенных правил. Сантехнические приборы должны быть исправными. Постоянные протечки, излишки влаги недопустимы в помещении, где пол с подогревом. Подумать об этой проблеме лучше при проектировании и заложить в план работ дополнительные гидроизоляционные операции. Тогда пользование теплым полом будет безопасным и долгим.

Удовлетворительный результат и минимум затрат по уходу определяются правильным, пошаговым выполнением рекомендаций. Согревающие комнату полы под плитку благотворно влияют на здоровье жильцов. Ноги в тепле. Равномерная конвекция с медленным перемещением воздушных масс не поднимает мелкие частицы пыли, ворса. Полностью отсутствует холодный слой над полом, как при традиционном отоплении.

Особенности монтажа бетонной стяжки

Какая толщина стяжки для теплого водяного пола оптимальна, зависит от состава рабочей смеси, от вида напольного покрытия и диаметра труб.

Для изготовления рабочего раствора используется цемент как минимум М-300, величина гранул песка до девяти миллиметров. Лучше использовать отсеянную фракцию. Примерные пропорции: на одну часть цемента берут три части песка и меньше одной части воды: состав должен быть не жидким, а вязким.

В раствор добавляются пластификаторы в пропорции от 0,5 литра до литра на квадрат. Пластичность увеличивает прочность стяжки, препятствует растрескиванию, раствор проще класть

В первую очередь это важно для тонких стяжек. Минимальная толщина стяжки для теплого водяного пола при использовании пластификатора – три сантиметра, оптимальная – пять сантиметров

Это позволяет прогреть пол до тридцати градусов при температуре теплоносителя 50 градусов. Сечение труб – 1,6 см. Если оно больше (2-3 сантиметра), толщину бетонной стяжки водяного теплого пола увеличивают до 7-10 см.

Внимание: толщина стяжки для водяного теплого пола под плитку может быть и 5 сантиметров, и больше, поскольку у плитки высокая теплопроводность. Если в качестве финишного покрытия используется ламинат, слой должен быть тоньше, т.к

теплопроводность у древесных материалов низкая.

  О трубах для теплого водяного пола

Если обрабатываемая площадь больше сорока квадратов, кроме пластификатора добавляют фибру (полипропиленовое волокно) приблизительно один кубический дециметр. Фибра выполняет армирующую функцию – укрепляет стяжку и способствует равномерной укладке.

Максимальная толщина стяжки над водяным теплым полом при использовании цементно-песчаного состава – 8-10 сантиметров. Такое покрытие обладает высокой прочностью, достаточной теплопроводностью и не боится воды.

Перед началом монтажа вдоль всей стены на стыке с полом обязательно нужно уложить демпферную ленту: она будет компенсировать термическое расширение бетона и препятствовать вскрытию стяжки. Если длина стены восемь метров или больше, посередине комнаты выполняют дополнительный демпферный шов.

Стяжку для водяного теплого пола кладут ровным слоем, разравнивают правилом, выводят по маячкам. Необходимо следить, чтобы пустот в толще бетона не было.

Важный нюанс укладки – просушивание. Стяжка должна сохнуть естественным путем в течение месяца. Все это время нельзя включать теплый пол, а также использовать приборы для сушки сверху – строительные фены, тепловые пушки.

Через пару дней после монтажа стяжки ее нужно увлажнить водой и закрыть сверху полиэтиленовой пленкой. Процедуру увлажнения повторяют раз в трое суток.

Перед вами стоит вопрос — какой лучше под плитку теплый водяной пол?

Хотите узнать, как сделать теплый пол своими руками, электрический, под линолеум?

Электрические полы на основе аморфной металлической ленты

В данной системе вместо кабеля используется лента, толщина которой четверть миллиметра. Как утверждает производитель, такая лента более прочна, меньше потребляет электроэнергии при той же выработке тепла, малое электромагнитное излучение. Такие системы выпускаются в виде матов.

Плюсы матов с аморфной металлической лентой:

  1. Малая толщина, заметно меньше миллиметра.
  2. Прочность металлической ленты довольно высока.
  3. Независимость от ЖКХ.
  4. Используется как дополнительная система отопления.
  5. Нет необходимости монтажа стяжку, можно положить поверх плитки.
  6. Поскольку маты можно монтировать поверх плитки, то они ремонтнопригодны или, по крайней мере, заменяемы.
  7. Пониженное потребление электроэнергии. Это, видимо, связано с тем, что теплоотдача потолку соседа минимальна.
  8. Можно расположить мат так как нужно в любой момент, если он кладётся поверх плитки.
  9. Можно в любой момент перенести мат в другую комнату или туда, куда нужно.
  10. Более равномерный прогрев мата по сравнению с кабельным тёплым полом.

Минусы матов с аморфной металлической лентой:

  1. Ремонт повреждённой ленты довольно затруднителен.
  2. Наверное, ходить по голому мату с аморфной лентой не рекомендуется из-за возможного нарушения изоляции. В таком случае потребуется коврик.
  3. Дороги.
  4. Дороговизна электричества.

Монтаж матов с аморфной металлической лентой:

  1. Все достоинства данной системы проявляются при укладке её поверх плитки. Для этого не потребуется вызывать какого-то мастера, всё делает сам хозяин.
  2. Монтаж матов под плитку также возможен. Технология укладки при этом аналогична технологии укладки матов с кабелем.

Водяной теплый пол

Прежде чем начать работы по монтажу тёплого водяного пола в баню, требуется удостовериться, что поверхность ровная, определиться с материалом труб и распланировать их размещение (улитка, змейка).  Улитка самая подходящая модель для бани, она равномерно прогревает поверхность.

В качестве источника тепла чаще применяется вода, но возможно заменить её на антифриз. Он не подвержен замерзанию при низких температурах, в результате чего может произойти разрыв труб.

Это особенно будет уместным, если парная является отдельным строением. Насос требуется не зависимо от выбранного варианта нагрева, с помощью него обеспечивается циркуляция воды в трубах.

Электрический тёплый пол под плитку

Существует несколько электрических систем для обогрева. Все они основаны на том, что ток, проходя по проводнику, производит тепло согласно закону Ома.

Естественно, если электрический ток не производит какой-либо работы, не производит излучения, то все электрические системы должны бы быть равноценны, но есть одно но. Дело в том, что тепло поступает не только в помещение, в котором вы расположите данный элемент, но и на этаж ниже.

Чтобы потери были минимальны, слой покрытия под отопительным элементом должен иметь хорошую теплоизоляцию, а сверху низкую.

Теплоизоляцию можно увеличить 2 способами – увеличить прослойку материала, либо взять материал с низкой теплопроводностью.

Как показывает практика, разные модели электрических тёплых полов показывают разную эффективность.

Ещё хотелось бы обратить внимание на такое понятие, как инфракрасный тёплый пол

Укладка инфракрасного пола

Дело в том, что тепло можно передать 3 способами:

  • конвекция (передача через потоки воздуха);
  • теплопроводность (тепло передаётся при соприкосновении двух предметов);
  • излучение (инфракрасное);

В основном, теплопроводность приводит к обогреву соседа или улицы, поэтому непосредственно она почти не участвует в обогреве. Конвективных потоков от «тёплого пола», по-видимому, практически нет. Остаётся одно – все тёплые полы, рассматриваемые в данной статье, являются инфракрасными. Но есть один нюанс.

Чуть выше писалось про водяную модель отопления, там трубы заполняют плоскость пола не полностью. В электрических системах это тоже присутствует, но не во всех, плёночная система заполняет плоскость равномерно, и соответственно, она не требует дополнительной прослойки, в которой за счёт теплопроводности выравнивалась бы температура.

Поэтому она называется инфракрасной. По сути же, это лишь маркетинговый ход, а не какой-то принципиально иной способ передачи тепла, ну или, в некоторых случаях, это говорит о более равномерном распределении тепла.

Электрические полы бывают:

  • кабельные,
  • ленточные,
  • плёночные,
  • стержневые;

Разберём каждую из систем.

Какая система обогрева лучше под плитку?

Монтируя систему обогрева под плитку, мы сталкиваемся с некоторыми нюансами:

  1. Плитка кладётся на клей либо на раствор. Схватываются эти материалы по-разному. Скажем, раствор более чувствителен к распределению влаги, влага должна быть распределена в растворе равномерно, он должен высыхать и схватываться как можно равномерней. Поэтому отопление в таком случае желательно включать по истечении хотя бы 10 суток.
  2. Второй нюанс касается материала, из которого изготовлена плитка. Плитка может поглощать воду, а может не поглощать. В первом случае, даже если вы кладёте плитку на клей, следует повременить с подогревом.
  3. Третий нюанс заключается в размерах плитки. Чем меньше плитка, тем быстрее и равномернее произойдёт процесс схватывания. Конечно, технология кладки всё равно требует подождать некоторое время.

Стоит отметить, что если обогрев под плитку не установлен, то рекомендуется ждать 3 дня. На практике, люди ходят по плитке на 2 день.

Это вполне оправдано, если использовался клей, а плитка сама большая, ведь чем больше плитка, тем меньше давление от человека передаётся на стяжку. Но поскольку речь идёт о подключении обогрева, то физика несколько другая.

Что касается того, какой «тёплый пол» лучше установить под плитку, то однозначного ответа нет:

  1. Водяное отопление потребует достаточно толстой выравнивающей стяжки над трубами.
  2. В случае с электрическим отоплением как таковой стяжки может и не быть.

В остальном, необходимо рассмотреть каждую модель отдельно.

Осуществление монтажа

https://youtube.com/watch?v=Enlhkv0WhQY

Для проведения монтажа инфракрасного теплого пола потребуется следующий инструмент:

  • ножницы;
  • нож;
  • шпатель для клея;
  • инструмент для штукатурных работ (шпатель, мастерок и т. д.);
  • измерительный инструмент (металлическая линейка, рулетка, угольник);
  • плоскогубцы;
  • отвертка;
  • кусачки;
  • электрические приборы (омметр, тестер, индикаторная отвертка).

Пленочный пол под плитку можно уложить своими руками, но с соблюдением осторожности для исключения повреждения инфракрасного источника и подводящих проводов. Можно рекомендовать такой порядок работ:

Подготовительные манипуляции предусматривают тщательное выравнивание основания пола и очистку его от мусора

Лучше всего использовать пылесос. Наиболее опасны мелкие металлические предметы (шурупы, винты, гвозди и т. д.). На поверхности не должно быть вмятин, выступов, трещин и других дефектов. При их наличии необходима тщательная шпатлевка и грунтовка.
Составление план-схемы расположения пленочных элементов по площади пола. От стены делается отступ порядка 35-45 см. Четко ограничиваются зоны, где планируется установка тяжелых предметов.
Производится кройка теплоизолирующей пленки с фольгируюшим покрытием по плану путем ее аккуратного разрезания на куски нужного размера.
Теплоизолятор укладывается на основание фольгой вверх. Кромки пленки соединяются между собой липкой лентой (скотчем).

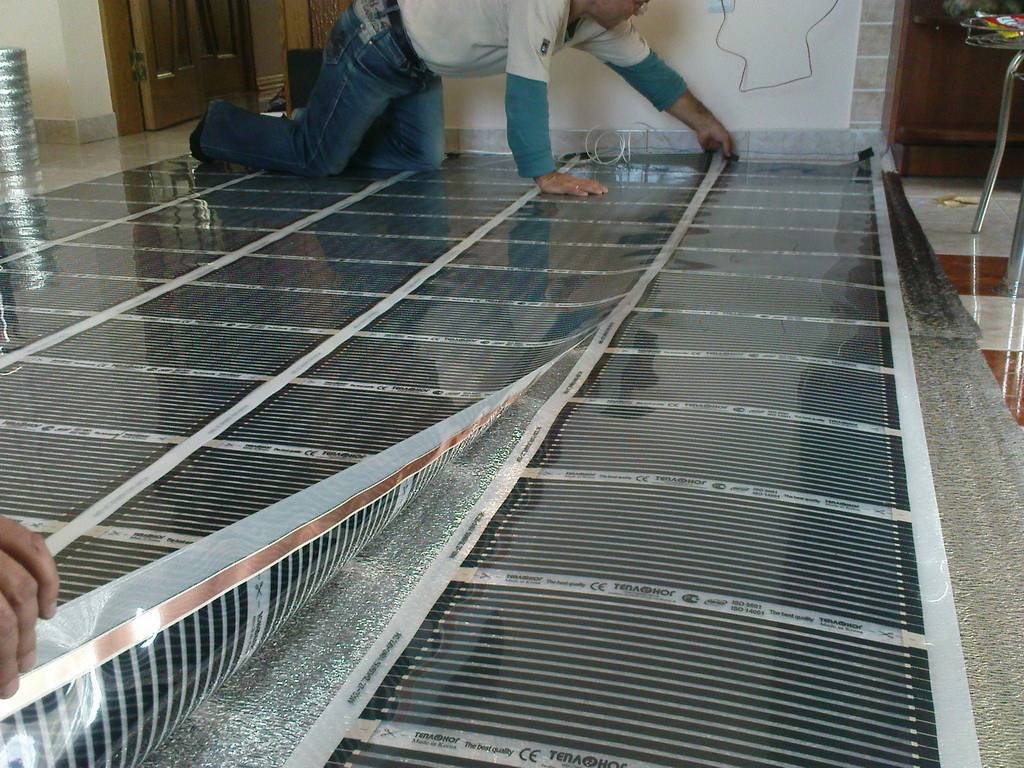

Производится укладка пленочного теплого пола. Разрезание осуществляется строго в местах, указанных на рулоне. Между пленочными элементами формируется зазор порядка 6-12 мм. Перехлест полос не допускается. По зазорам наклеивается липкая лента так, чтобы она зафиксировалась на слое фольги теплоизолятора. На торцах, где предусмотрен подвод электроэнергии, закрепляются специальные клеммы для подключения проводов. Они тщательно обжимаются на медных шинах для обеспечения надежного электрического контакта.
Осуществляется электрическое подключение всех уложенных элементов теплого пола по параллельной схеме. Оголенные электрические соединения аккуратно изолируются.
Монтируется электрическая схема согласно инструкции: укладка проводов, термодатчиков. Поверх проводов накладывается скотч.
Поверх системы укладывается пластиковая армирующая сетка по всей поверхности пола.
Изготавливается стяжка из цементно-песчаного раствора толщиной 7-10 мм. После ее высыхания можно укладывать кафель.

  1. Подготовительные манипуляции предусматривают тщательное выравнивание основания пола и очистку его от мусора. Лучше всего использовать пылесос. Наиболее опасны мелкие металлические предметы (шурупы, винты, гвозди и т. д.). На поверхности не должно быть вмятин, выступов, трещин и других дефектов. При их наличии необходима тщательная шпатлевка и грунтовка.
  2. Составление план-схемы расположения пленочных элементов по площади пола. От стены делается отступ порядка 35-45 см. Четко ограничиваются зоны, где планируется установка тяжелых предметов.
  3. Производится кройка теплоизолирующей пленки с фольгируюшим покрытием по плану путем ее аккуратного разрезания на куски нужного размера.
  4. Теплоизолятор укладывается на основание фольгой вверх. Кромки пленки соединяются между собой липкой лентой (скотчем).
  5. Производится укладка пленочного теплого пола. Разрезание осуществляется строго в местах, указанных на рулоне. Между пленочными элементами формируется зазор порядка 6-12 мм. Перехлест полос не допускается. По зазорам наклеивается липкая лента так, чтобы она зафиксировалась на слое фольги теплоизолятора. На торцах, где предусмотрен подвод электроэнергии, закрепляются специальные клеммы для подключения проводов. Они тщательно обжимаются на медных шинах для обеспечения надежного электрического контакта.
  6. Осуществляется электрическое подключение всех уложенных элементов теплого пола по параллельной схеме. Оголенные электрические соединения аккуратно изолируются.
  7. Монтируется электрическая схема согласно инструкции: укладка проводов, термодатчиков. Поверх проводов накладывается скотч.
  8. Поверх системы укладывается пластиковая армирующая сетка по всей поверхности пола.
  9. Изготавливается стяжка из цементно-песчаного раствора толщиной 7-10 мм. После ее высыхания можно укладывать кафель.

https://youtube.com/watch?v=3lMEuuRt-zg

Инфракрасный пол под плитку создает в помещении необходимое тепло и уют, причем не нарушая внешнего вида напольного покрытия. Монтаж его под плитку можно осуществить своими силами, для чего надо просто соблюдать инструкцию и аккуратность.

Виды электрических теплых полов

Перед тем как выбрать конкретное решение, следует рассмотреть характерные особенности каждого из видов. Только после этого можно определиться, какие теплые полы лучше подойдут. На сегодня в продаже встречается 3 основных разновидности:

Греющий кабель. Представляет собой одножильный или двужильный элемент в специальной изоляции, который может иметь диаметр от 5 до 8 мм. Провод обычно закладывается в стяжку, толщина которой должна составлять от 3 до 5 см, поэтому работу по его монтажу проводят заранее, что не всегда возможно. Мощность обогрева регулируется за счет шага укладки кабеля, он располагается определенным образом и не должен пересекаться друг с другом. Идеальный вариант для керамической плитки, керамогранита и других подобных покрытий. Долговечное и надежное решение, одинаково хорошо подходящее как для жилых помещений, так и для коридоров, ванных комнат и т. д.

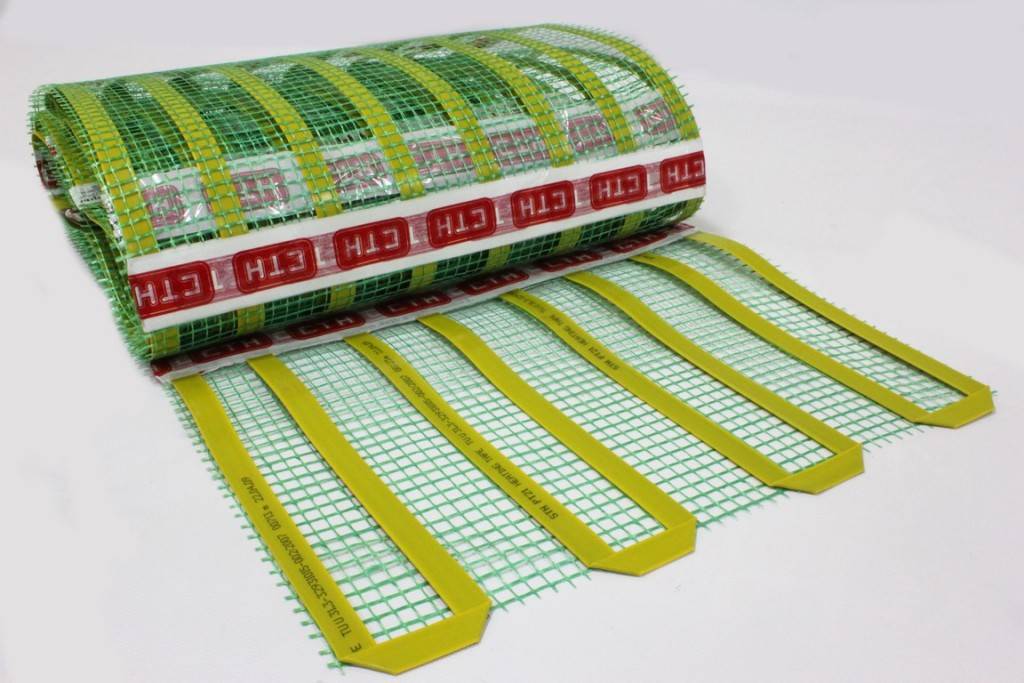

Нагревательные маты. Это, по сути, тот же кабель, но его диаметр составляет от 2,5 до 4 мм, он закреплен на сетчатом основании из полимерных материалов и расположен определенным образом для обеспечения нужной мощности. Укладывать элементы можно под небольшим слоем стяжки (до 10 мм) или даже поверх нее. Технология укладки на стяжку или старое основание позволяет избежать трудоемких работ, при этом уровень пола поднимается не больше, чем на 5 мм

Элементы удобно укладывать, но при этом их нельзя укорачивать, поэтому важно определить оптимальную раскладку в помещении, чтобы равномерно обогреть поверхность.
Инфракрасный теплый пол – это тонкая пленка с модулями, которые не греют, как кабель. Тут использован иной принцип – нагреваются все поверхности рядом, в том числе и напольное покрытие, что обеспечивает равномерное распределение тепла

Укладка также достаточно проста и может быть произведена своими силами. Основание закрывают отражающим материалом, поверх которого настилают инфракрасные маты и укладывают напольное покрытие. Причем, оно может даже ничем нет крепиться – например, часто используют ламинат, или же керамическую плитку на небольшом слое клея.

Выбираем покрытие

Кухня — особенное помещение в квартире, напольное покрытие в ней должно быть не только практичным и красивым, но и:

  • гигиеничным — легко очищаться;
  • влагостойким — так как кухня, второе по влажности помещение после ванной;
  • износостойким — повышенная устойчивость к истиранию;
  • ударопрочным — чтобы выдерживать падение тяжелых предметов.

Таким требованиям отвечает не весь материал, который используется в качестве финишной отделки. Рассмотрим подробнее допустимые виды покрытий для тёплых полов.

Кафельная плитка

Для кухни, плитка — идеальное решение, она экологически безопасна и не трескается, даже при высокой степени нагрева, влагостойка и легко моется. Но быстрый прогрев не всегда оказывает благоприятное действие на ноги.

При выборе плитки надо обращать внимание на её твёрдость и пористость. Плотность не должна быть очень низкой

Тёплый пол на кухне под плитку включается лишь после полного просыхания клея.

Наливные полы

Наливной пол в кухне набирает популярность. Он не нуждается в дополнительной стяжке, так как сам обладает выравнивающими свойствами. Кроме того, легко моется, не боится влаги и не царапается, а срок службы до 50 лет. Разнообразие расцветок огромно, возможно даже воплотить идею с эффектом 3D.

Но такой вид покрытия современный и достаточно новый, поэтому стоит не мало. Кроме этого, для его возведения требуется опыт, иначе качество будет не высокое, и лучше доверить работу профессионалом.

Пробка

Пробковые покрытия подходят для кухни, но только клеевые модели. Их плюсы при использовании именно для кухни:

  • при падении посуды на такой пол, она не разобьётся;
  • ходить босиком по такой поверхности приятно, кроме того она не скользит;
  • пробка хороший тепло и звукоизолятор;
  • не горит и не выделяет токсичных веществ.

Конечно, как и любой материал, пробка имеет и недостатки:

  • дорого стоит;
  • требуется специальный клей и лак для отделки;
  • стелить пробковое изделие можно только на идеально ровную поверхность;
  • легко повреждается и царапается.

Монтаж такого покрытия сложен, и требует навыков.

Допустимо монтировать на греющую поверхность ламинат или паркет, но для кухни, это покрытие не очень подходит. Часто в таком помещении укладывают линолеум, так как он прост в уборке, но обязательно модель должна иметь значок, о возможности размещения на нагревательном устройстве.

При наличии белого гарнитура, красиво будет смотреться чёрный пол. Если кухня большой площади, то специалисты советуют использовать комбинированное покрытие. В рабочей зоне  — плитка, в обеденной — пробка или паркет.

Устанавливать или нет в кухне тёплые полы — решать вам. Главное подобрать тот вид, который будет отвечать вашим требованиям и подходить по характеристикам к помещению.

Какой лучше?

Рынок предлагает огромное количество нагревательных систем, а потому покупателю непросто сделать выбор. Облегчить этот процесс поможет рейтинг электросистем, основанный на отзывах покупателей и мнении экспертов.

Итак, если говорить о кабельных полах, то хорошие отзывы имеет британский бренд Energy. Система имеет приятное соотношение цены и качества. При ценовой доступности материал имеет неплохой функционал, характеризуется простотой монтажа.

Отечественный аналог – «Теплолюкс». В основе системы – двужильный кабель длиной 28 м (достаточно для обогрева площади 2,8 кв м). Достоинством является высокая мощность пола, что оборачивается, в свою очередь, повышением энергозатрат. Неплохой вариант, если нет возможности приобрести более дорогой бренд.

Лидером среди кабельных систем средней ценовой категории является польский производитель Devi. Продукция бренда имеет в основе самонагревающийся двужильный кабель. Система подходит для монтажа как в помещении, так и на улице.

Если говорить о более эффективных инфракрасных системах, то внимания заслуживают полы от корейского производителя Caleo. Система характеризуется абсолютной саморегуляцией, что позволяет снижать энергопотребление в 5-6 раз после того, как достигается нужный температурный режим. Среди преимуществ – простота монтажа, во многом благодаря подробной инструкции и наличию в комплектах диска с детальным описанием процесса.

Отечественный также выпускает инфракрасный пол в линейке «Национальный комфорт». Это бюджетная модель с длительным сроком эксплуатации. При напряжении 220 Вт мощность модели составляет 150 Вт.

Лидером среди стержневых полов является продукция израильского бренда Electrolux. Это идеальный вариант под кафель – на площадь в 4 кв. м мощность двужильного кабеля составит до 600 Вт/кв м. Стоимость в среднем (на указанную площадь) – в пределах 8 000 рублей. Благодаря использованию в системе кабелей на основе арамидной нити достигается высокая механическая и термическая прочность пола.

Не пропустите: Чем компьютерный стол для игр отличается от обычного

При выборе теплого пола следует учитывать еще 2 фактора:

  • Расход электроэнергии;
  • Время нагрева.

Сравнение

Для сравнения остались только нагревательный кабель и аморфная лента.

Нагляднее это будет выглядеть в таблице, при условии что сравнение осуществляется не в абсолютных критериях, а в относительных. То есть, относительно друг друга.

Греющий кабельАморфная лента
Рабочая температура50–80˚C38 ˚C
Увеличение высоты полаМинимум 4 см (1 см кабель + 3 см стяжка)0.2 см (толщина мата с аморфной лентой)
Фактическая площадь нагрева, относительно пола1–3%20–30%
Эффект «Зебры»ПрисутствуетОтсутствует
Скорость нагрева/тепловая инерционностьСредняя/высокая. Для выхода на рабочий режим, требуется нагреть слой стяжки.Высокая/отсутствует.
Энергопотребление (при прочих равных условиях мощности и эксплуатации)ВысокоеНизкое. Относительно энергопотребления кабельной системы, ниже на 40–50%.

Относительно неравномерности прогрева, следует пояснить отдельно. На снимке среза электрического тёплого пола в поперечной проекции, отчётливо видно, что у аморфной ленты нагрев происходит при более низкой температуре рабочего элемента, но при этом площадь гораздо больше, чем у кабеля.

На этом рисунке схематично показан принцип формирования эффекта «Зебры». Дело в том, что минимальное расстояние между витками кабеля — 8 см. А до поверхности пола минимум 4.5 см (3 см минимальная толщина стяжки + 1 см толщина плитки + 0.5 см толщина клеевой композиции).

Датчик температуры, расположен между витками кабеля, на равном удалении, то есть приблизительно в 4 см.

При поверхностном рассмотрении, скорость нагрева должна быть одинаковой. Но согласно модели Дебая (1912 г), во время теплопереноса, энергия фононов ослабляется, при переходе из одной среды в другую. А в данном случае, происходит переход тепловых фононов из стяжки в клей, затем в напольное покрытие.

Если увеличивать толщину стяжки чтобы нагрев был равномерным, то это повысить энергопотребление и инерционность конструкции.

Более тонкая стяжка, не сможет выполнять защитных функций и при этом вероятность её растрескивания гораздо выше.

Из всех приведённых факторов следует, что использование аморфной нагревательной ленты при организации электрического тёплого пола в бане, это единственный вариант вложения средств для достижения оптимального соотношения между ценой, эффективностью и надёжностью.

Теплопроводность напольных покрытий

Существует большое число всевозможных типов напольных покрытий, начиная от керамической плитки и заканчивая деревом. Все они имеют свои определенные свойства, среди которых одно из главных – теплопроводность. Прежде чем мы ознакомимся с показателями теплопроводности напольных покрытий, разберемся, что же это за понятие такое – теплопроводность. Простыми словами, это способность тел или материалов передавать тепло. Чем она выше, тем материал быстрее нагревается, но также быстрее и остывает.

Таблица. Коэффициенты теплопроводности.

Наименование покрытияЗначение коэффициента, Вт/м*к
Кафельная плитка1,05
Линолеум0,2
Паркетная доска0,15
Ковролин, ковровое покрытие0,12
Ламинат0,1
Пробка0,034

Чем ниже показатель теплопроводности, тем дольше держит тепло покрытие. Исходя из таблицы, можно сделать вывод, что материал, который дольше всех сохраняет тепло – это пробка. Плитка сохраняет тепловую энергию хуже всего, но зато быстро нагревается.

Пробковый пол

Чтобы обогрев пола был максимально эффективен, отделочный материал должен быстро и хорошо проводить тепло. Здесь лидирует плитка керамическая, хоть и требует достаточно мощного подогрева.

Напольное покрытие на теплый пол

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
