Обустройство дренажной системы цокольного этажа

Как выполнить дренаж цокольного этажа?

Перед тем, как начать дренаж цокольного этажа, необходимо определиться, куда будет осуществляться водоотведение. Сток воды можно организовать самотеком или принудительно, в специально установленный резервуар или естественный водоем. Если участок имеет уклон, то с естественным водоотведением проблем не будет, если нет такой возможности, то воду можно выкачивать при помощи насоса, установив его в самой нижней точке системы дренирования.

Далее необходимо определиться, какой тип дренажа сделать для эффективного осушения цокольного помещения. Если внутри подвала уже сделана отделка, например, пол уложен дорогой плиткой, то самым подходящим вариантом будет наружное водоотведение. Как правило, это пристенный дренаж, расположенный на расстоянии до 1 метра от стены цокольного этажа, по всему периметру дома.

Если же участок благоустроен, то демонтировать отмостку, копать газон или клумбы нецелесообразно. Намного проще будет выполнить дренаж изнутри. Для чего на уровне или немного ниже подошвы фундамента с небольшим уклоном по внутреннему контуру стен подвального помещения прокладываются дрены. Сброс воды делается за пределы здания.

Дренаж фундамента своими руками

После расчетов приступаем к строительству осушительной системы. Рассмотрим каждую в отдельности.

Пластовый дренаж

Как уже говорилось, его устанавливают, как сопроводительную системы защиты фундамента от намокания грунтовыми и капиллярными водами и как самостоятельный инструмент осушения грунта под плиту.

После выкапывания траншеи или котлована под конструкцию, землю уплотняют и засыпают песком, щебнем или смесью ПГС. В зависимости от качество основания, слоев может быть 1 или 2, но не менее 30 см в общей сложности. Площадь дренирующего пласта должна быть больше площади фундамента, периметр выступает за конструкцию на 20-30 см. при комбинированной дренирующей системе пластовый слой оборудуют трубами, которые укладывают по периметру котлована и концы выводят к местам расположения колодцев. Далее возводят фундамент в обычном режиме.

Колодцы устанавливают после строительных работ. Для этого выкапывают углубления на 1 м ниже залегания труб и монтируют оборудование, вводят магистрали. Яму засыпают послойно щебнем и песком, уплотняя каждый из них.

Пристенный дренаж

В идеале его обустраивают при строительстве фундаментных стен. Если случилось, что дом уже функционирует, то стены придется оголить до самой подушки, чтобы провести профилактические работы.

У основания подушки необходимо создать проектный уклон. Для этого почву срезают или досыпают и уплотняют в нужных местах

Важно добиться перепада высот 2 см на 1 пм дренирующих труб.
Застилают геотекстиль по всему периметру траншеи до её верха, фиксируют дно 20 см слоем чистого гравия, в котором формируют углубление под трубу.
Укладывают трубы и соединяют из муфтами, концы в местах расположения колодцев оставляют свободными.
Засыпают магистраль 20 см слоем гравия, который сверху накрывают текстилем для фильтрации мелких частичек почвы.
Устанавливают колодцы. В отверстия вставляют трубы, фиксируют их, накрывают геотекстилем и засыпают щебнем, затем песком, уплотняя каждый слой.
Засыпают траншею.

Работы целесообразно производить после окончания работ по возведению фундамента.

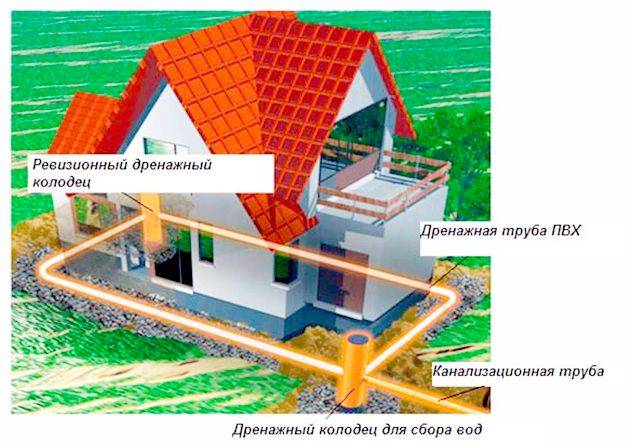

Кольцевая система

Сделать дренаж мелкозагубленного фундамента можно по тому же алгоритму, что пристенный, но необходимо учесть несколько нюансов:

  • Глубина заложения труб должна располагаться строго ниже уровня промерзания грунта, ниже уровня подошвы на 0,3…0,5 м;
  • Приемный колодец должен быть оснащен глухим дном, под его основание не нужно засыпать щебень.

Порядок выполнения работ:

  1. Выкопайте траншею на заданном расстоянии от периметра дома.
  2. Уплотните основание, выверите уклон и засыпьте его щебнем.
  3. Уложите и смонтируйте трубы.
  4. Защитите их геотекстилем.
  5. Засыпьте щебнем не менее 20 см.
  6. Установите колодцы, соедините их с трубами.
  7. Засыпьте колодцы.
  8. Можно заполнять оставшийся объем траншеи.

Стройматериалы

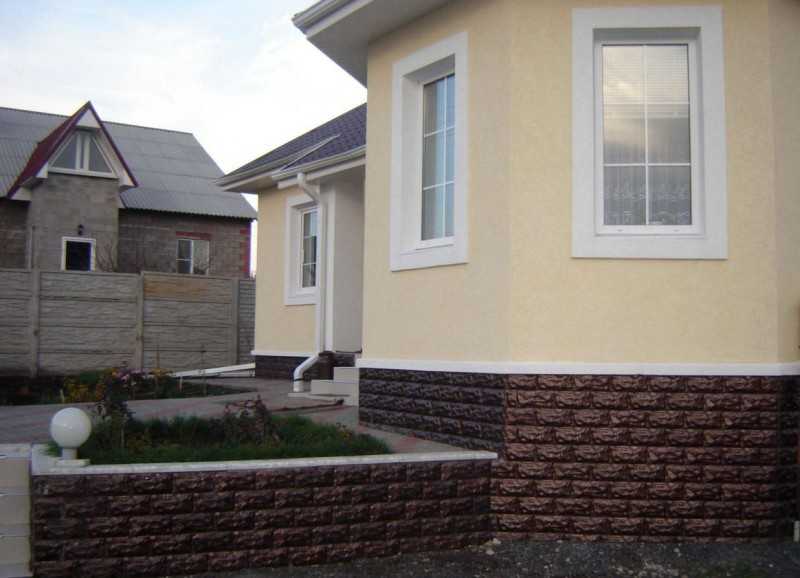

Для того, чтобы цоколь выполнял изначально возложенные на него функции, необходимо подобрать качественные материалы.

Виды материалов для возведения:

  • камень или кирпич; Цоколь из камня или кирпича будет иметь повышенную прочность, но понадобится теплоизоляция. Кирпич выбирают полнотелый керамический, имеющий высокую прочность;
  • монолитный бетон. Этот материал самый надежный. Подойдет для домов из камня и кирпича и домов в несколько этажей;
  • бетонные блоки. Монтаж из таких блоков менее трудозатратен, так как блоки имеют увеличенный размер. В этом случае понадобится серьезная гидроизоляция, так как блоки разрушаются от влаги;
  • блоки ФБС (фундаментные блоки сплошные). Эти блоки характеризуются очень высокой прочностью. Применяются даже для строительства фундамента.

Для разных проектов цоколь имеет свои конструктивные особенности.

Типичные ошибки при устройстве дренажа фундамента

Ознакомьтесь с перечнем наиболее популярных ошибок, допускаемых частными застройщиками, избегайте их в процессе выполнения работы и дренаж вашего фундамента будет максимально долго служить безо всяких нареканий.

  1. Во-первых, не возлагайте надежды на пристенный фундамент. Его функции сводятся преимущественно к отведению атмосферных осадков, а не грунтовых вод.
  2. Во-вторых, не используйте геотекстиль в качестве фильтра, если ваш участок расположен на суглинках или супесях – спустя несколько лет произойдет кольматация фильтра, что ухудшит эффективность дренажной системы.
  3. В-третьих, контролируя угол наклона траншей для укладки труб по возможности работайте с теодолитом и нивелиром вместо уровня – так правильнее.
  4. В-четвертых, используйте именно дренажные колодцы вместо ливневых. Последние предназначены для сбора атмосферных осадков.
  5. В-пятых, не возлагайте все надежды на одну лишь дренажную систему. Для обеспечения максимально эффективного отведения влаги от опорной конструкции и строения обязательно должна быть обустроена водосточная система в направлении ливневки.

Отвод воды с крыши в ливневую канализацию

Этот момент заслуживает отдельного рассмотрения. Прежде всего, запомните: дренаж и ливневку запрещается подсоединять к одной трубе. На практике при таком решении эффект будет обратным ожидаемому – в дождливый период дренаж не справится с отведением влаги. В результате почва около опорной конструкции переувлажнится, зимой избыточная влага замерзнет, грунт вспучится. Это может привести к деформации отмостки, возникновению подвижек опорной конструкции и ее дальнейшему разрушению.

Особенности монтажа ливневой канализации

Для изготовления ливневки можно использовать обычные оранжевые канализационные трубы. В систему включаются водоприемные лотки. Вода отводится в накопительный колодец. Подробная инструкция по обустройству ливневки не приводится, т.к. это тема для отдельной объемной публикации, не связанной с дренажной системой.

Краткий фото-курс по сооружению дренажа

Суглинок отличается низкими фильтрационными свойствами, плохо и крайне медленно пропускает воду. В паводковый период участок обводнен, а во время замерзания и оттаивания грунтов проседает неравномерно.

Для того чтобы избавиться от грунтовой воды решено было построить дренажную систему с выводом ее в коллекторный колодец с поглощающим дном.

Теперь приступим к устройству колодца с поглощающим дном, благодаря которому собранная дренами вода будет утилизироваться в нижележащие слои с хорошими фильтрационными качествами:

Теперь можно смело признать, что система фактически устроена, осталось только провести работы по финишной засыпке и обустройству участка:

Видео: как отвести грунтовые воды с подвала

Не стоит считать дренаж для погреба блажью и бессмысленной тратой денег. Подвальная система водоотведения позволяет сберечь припасы на зиму иизбежать разрушения фундамента, она сполна себя окупает. Однако прежде чем приступать к укладке дренажных труб, следует подготовить проект. И основной здесь момент – изучение характеристик грунта, которые грамотно проанализировать сможет только специалист.

При таянии снега, выпадении обильных ливневых осадков или подъеме уровня грунтовых вод погреб либо подвальные помещения могут подтапливаться. От постоянной сырости портятся запасы продовольствия, разрушается фундамент и стены, а также прочее имущество. В результате это производит к разрушению основания и уменьшению времени эксплуатации всей постройки. Дренаж подвала отводит воду, препятствуя его затоплению. Если правильно выполнена гидроизоляция основания, тогда все негативные последствия сводятся к минимуму. Комплексное водоотведение предусматривает создание внутренней и внешней систем дренирования.

Материалы для обустройства дренажной системы подвала

Из необходимых инструментов могут понадобиться лопаты, штыковая и совковая, ведро, уровень (водяной) не менее 5 метров длиной, ведро. Из применяемых материалов используют:

  • трубы для канализации ПВХ 1,1 см диаметром, в которых сверлят отверстия в 2мм на расстоянии 4-5 см друг от друга;
  • обмазочный материал для гидроизоляции (битумные мастики или жидкая резина);
  • геоткань для обмотки труб;
  • составы для пропитки бетона «Пенетрон» и его разновидности;
  • смесь гравия с средне фракционным щебнем и песком (не брать речной);
  • резервуар для сливных вод (колодец), возможно использование бочки из пластика, у которой срезают дно.

Капитальное устройство дренажа

Влага периодически образуется практически в каждом доме. Её возникновение обусловлено различными условиями — от времени года и климата в целом до уровня грунтовых вод и типа земли. Дренаж позволяет вывести влагу, которая по тем или иным причинам задержалась на участке.

Перед тем как делать дренаж вокруг дома стоит предварительно выполнить его чертеж на бумаге

Устройства не настолько сложны в установке, чтобы вызывать мастера, – можно сделать это и своими руками. По сути, это водоотвод, установленный в качестве системы осушения фундамента.

Его обустройство включает в себя несколько этапов:

Разработка схемы: схема описывает все технические характеристики дренажа, например, размер, ширину, длину, а также форму и глубину траншеи.
Обустройство колодцев: в них, собственно, и будет собираться вся сточная вода, поэтому важно грамотно сделать ещё и водоотвод, который обеспечит беспрерывный сток.
Соединение с септиком и колодцем: для этого вполне подойдёт пластмассовая бочка (временный летний вариант) или бетонное кольцо (более надёжный).
На дно траншеи обязательно нужно насыпать песок, который обеспечит герметичность и защиту цокольного этажа дома от просачивания в него воды с улицы.
Утепление дренажа: особенно необходимым утепление становится в том случае, если вы используете пластмассовую систему. Для утепления чаще всего применяется геотекстиль, который не подвержен воздействию влаги и не гниёт.
Покрытие сеткой: этот пункт поможет избежать осадки грунта в траншее.
Регулярный своевременный осмотр.. Соблюдение этих этапов продлит срок службы дренажа и защитит от лишней жидкости

Такая система немного отличается от ливневой канализации, но в целом имеет похожий принцип работы

Соблюдение этих этапов продлит срок службы дренажа и защитит от лишней жидкости. Такая система немного отличается от ливневой канализации, но в целом имеет похожий принцип работы.

Дренаж лучше всего продумать ещё на этапе закладки фундамента, так как на него влияет множество факторов, например, глубина подвала или высота водосточной трубы. Дренаж устанавливается прямо вокруг фундамента.

Инструкция по укладке дрен: 10 шагов

Специалисты советуют начать обустройство системы с построения плана участка. Даже самый простой план поможет определить оптимальное расположение труб и рассчитать количество необходимых материалов. Монтаж сооружения проводится поэтапно:

Размечаем участок в соответствии с выполненным планом.
Копаем траншеи нужной глубины. Их ширина должна быть достаточной для того, чтобы внутри поместилась труба и щебень.
Организуем уклон дренажной системы. Замеряем перепады высоты и выставляем в нужных точках вешки

Осторожно подсыпаем песок на дно траншей до образования нужного уклона дна.
Дно канавы выстилаем геотекстилем, поверх которого укладывается слой гравия. Обязательно соблюдаем выбранный уклон

Готовим небольшое углубление, необходимое для укладки труб.
На подготовленное место укладываем перфорированные детали и надежно их соединяем. Обязательно проверяем уклон трубопровода. Это можно сделать с помощью натянутого вдоль траншеи шнура или веревки.
Устанавливаем смотровые колодцы.
Уложенные трубы, если на них не закреплен фильтрующий материал, оборачиваем геотекстилем и закрепляем его полипропиленовой лентой или бечевкой.
Засыпаем систему промытым гравием слоем шириной около 20 см.
Полотном геотекстиля, ранее уложенным в канаву, оборачиваем фильтрующий слой, делая большой нахлест.
Окончательно засыпаем систему крупным речным песком.

Оборудование для подземного дренажа

Для прокладки дренажной системы используются специальные трубы – дрены, изготовленные из ПВХ или полиэтилена. Они отличаются от других видов труб наличием небольших отверстий, расположенных на поверхности на одинаковом расстоянии друг от друга. Отверстия служат для проникновения грунтовой воды внутрь трубопровода.

Дрены производятся диаметром от 50 до 200 мм, что позволяет подобрать трубы под нужный размер отводных отверстий и обеспечить отвод необходимого объема жидкости

Важными элементами дренажной сети являются колодцы. Обычно в системе устанавливается несколько видов колодцев. На всех поворотных участках магистрали, а также в местах соединений монтируются ревизионные емкости.

Поворотные колодцы нужны для периодического осмотра системы и при необходимости проведения очистных работ. Колодцы представляют собой емкости из пластика диаметром 315 или 400 мм. Их можно изготовить самостоятельно, используя пластиковые трубы необходимого диаметра.

Через поворотные колодцы легко производить очистку и промывку системы при засоре. Для этого нужно просто направить в трубу струю воды под большим напором

На участках, где из-за особенностей рельефа местности или по техническим причинам невозможно осуществить отвод воды в естественные водоемы, устанавливают водоприемные колодцы.

Они предназначены для сбора жидкости, которая в дальнейшем может быть использована для полива участка или других хозяйственных нужд. Чтобы поступающая вода не переливалась обратно в трубы, устанавливается обратный клапан.

Все трубы, по которым течет грунтовая вода, отводятся в один коллектор, который нередко используется и для сбора жидкости, поступающей из поверхностной дренажной сети

В грунтах, отличающихся высокой поглотительной способностью, устанавливаются фильтрационные колодцы. В данных конструкциях вместо дна предусмотрена специальная дренажная засыпка, через которую жидкость, пройдя предварительную очистку, уходит в землю.

Диаметр такого колодца составляет от полутора до двух метров. Конструкция может обслуживать дренажные системы, в которых объем поступающей жидкости не превышает 1.5 м2 в сутки.

Расчет основных параметров дренажа

Спроектировав схему, необходимо произвести расчет основных параметров, таких как:

  • диаметр трубы;
  • плотность геотекстиля;
  • глубина траншеи;
  • уклон дрены;
  • расстояние между ревизионными колодцами.

Чтобы точно рассчитать диаметр трубы дренажа, следует знать требуемую интенсивность водоотвода. На практике чаще всего используют трубы Ø100-110 мм, которые обладают пропускной способностью 7 л/с. Этого вполне достаточно, чтобы справиться с крупными ливневыми осадками и верховодкой.

Дренажные трубы разного диаметра

Геотекстильное полотно выполняет роль фильтра, который защищает дрену от засорения. Главным показателем данного материала является плотность

Именно расчету плотности геотекстиля для дренажа специалисты уделяют особое внимание. Если данная характеристика будет низкой, ткань уже при монтаже может порваться. С другой стороны, чрезмерная плотность снижает коэффициент фильтрации влаги

Для дренажных работ оптимальным показателем считается значение 100-150 г/м²

С другой стороны, чрезмерная плотность снижает коэффициент фильтрации влаги. Для дренажных работ оптимальным показателем считается значение 100-150 г/м².

Геотекстильная ткань – важный элемент дренажа

На глубину укладки дренажных труб влияет два фактора – глубина промерзания грунта и глубина расположения фундамента (для пристенного дренажа).

Если дрена замерзнет зимой, тогда во время таяния снега она не сможет отводить излишнюю влагу, и эффективность системы будет стремиться к нулю. Чтобы этого не допустить, траншею необходимо разрабатывать с учетом климатических особенностей конкретной местности.

Расчет глубины пристенного дренажа выполняется очень просто: к нижней точке фундамента прибавляется 30 см. Этого будет достаточно для перехвата подземных вод в сезон дождей или во время паводка.

Схема пристенного дренажа

Правильный уклон дренажных труб имеет большое значение для функциональности системы. Отсутствие уклона приведет к застаиванию воды, а слишком большой угол будет способствовать появлению отложений во внутренней полости трубопровода.

Глубина расположения водосборника рассчитывается следующим образом. Сначала измеряется расстояние от верхней точки дренажа до приемного колодца, затем  полученная сумма делится на 100. Например, длина дренажного трубопровода составляет 30 м, тогда водосборник должен располагаться на 30 см ниже верхней точки системы.

Угол укладки дрены

Расположение ревизионных колодцев нормируется СНиП. Согласно утвержденным правилам, точки для проведения обслуживания и очистки дренажа должны располагаться на всех поворотах трубопровода. Для прямолинейных участков, которые обладают большой протяженностью, колодцы устанавливаются через каждые 35 м.

Ревизионные колодцы выполняют функцию контроля работоспособности водоотвода

В данной статье приведены общие данные для расчета дренажа. Однако следует учитывать, чтолюбая дренажная система по-своему уникальна. Поэтому, чтобы водоотвод на участке работал максимально эффективно, вопросы проектирования и монтажа должны решать специалисты.

Методы устройства внутреннего дренажа в подвале частного дома

Если уже территория около дома уже обустроена, выполнена качественная отмостка и засеян газон, то любые внешние работы около фундамента могут нарушить созданный интерьер.

Для сохранения обустроенной местности выбирают работы в самом подвале, это менее удобно, но преимуществом станет прежний вид двора в процессе работ. По строительным нормам все работы по обустройству дренирования проводятся с внешней стороны фундамента.

Простейшее осушение подтопленного подвала

Если подвал жилого дома постоянно подвергается подтапливанию, то уберечь основание и его стены от разрушения может помочь элементарный, но весьма эффективный метод:

В подвале в пол прикапывают емкость объёмом не менее 200 литров. В бочке закрепляется дренажный насос, удаляющий грязную воду. К окончанию насоса фиксируют шланг, который выводят за пределы участка.

Необходимо отметить, что предварительно стоит укрепить грунт 15-20 сантиметровым слоем из керамзита и настеленными поверх черновыми досками. Каждый деревянный брус пропитывают антисептиком или аналогичным влагонепроницаемым составом. Незаслуженно забывают про гидроизоляцию стен подвала.

Независимо от назначения подвального помещения, необходимо обеспечить сухость всех его поверхностей и воздуха, даже в погребе недопустимы протекания воды внутрь. Дренаж в подвале гаража лишь снижает уровень влаги, содержащейся в грунте, но не предотвращает ее проникновение внутрь.

Строительство капитальной дренажной системы внутри подвала

При проведении работ по осушению подвала необходимо понимать, что площадь помещения существенно сократится. Прежде всего, высчитывают высоту – она изменится на 0,2-0,3 м за счет труб.

Последовательность работ по обустройству дренажной системы в подвале:

  • По расчетам площади подвала уложить несколько линий дрен на расстоянии 3,5 м. Если позволяет длина стен, в противном случае (менее 4,5 м каждая стена) – проложить по периметру. Этот этап определяет схему водоотвода из подвала – или уклон пола для водостока естественным путем, или же разметка под линии дрен;
  • Укладка системы дренажа по схеме. Главное правило таких работ – все трубы составляют непрерывный контур с уклон в сторону накопителя-колодца;
  • Отсыпают слой-преграду, не пропускающий воду. Для этого применяется керамзит, мелкая песчано-гравийная смесь или же крупнозернистый песок. На такую подушку укладывают дренаж, потому слой нужно сделать под уклоном из расчета 2см на 1 погонный метр;
  • Укладка геотекстильного полотна, причем края должны сводиться внахлест не менее 0,15 м;
  • Монтаж контура труб с перфорацией для водоотвода;
  • Дрены оборачивают геотекстилем;
  • Обертывают дрены геотекстилем;
  • Монтируют черновой пол.

Дренажная система в подвальном помещении выводит воду изнутри в накопитель или септик. Для этого снаружи необходимо откопать траншею длиной до точки сбора воды. Дно канавы необходимо выровнять, учитывая требуемый уклон.

Когда необходимо обустройство дренажа вокруг дома своими руками

Поборники тщательного осушения почвы вокруг построек заявляют о необходимости оборудовать дренаж вокруг едва ли не каждого частного дома, делая исключения разве что для зданий, расположенных на возвышенных участках с сухими почвами вокруг.

Как правило, обеспокоенность в вопросе, как делается дренаж вокруг дома, проявляют при постройке. Дренаж дома предусматривает отведение от него возможно большего объема накапливающихся в почве вод на значительное расстояние в том случае, если местность характеризуется преобладанием глинистых грунтов. В таких случаях впитывание влаги происходит слишком медленно, подвергая разрушающему воздействию гидроизоляционную защиту фундамента и стены.

Представляется необходимым проведение в той или иной форме работ по дренированию дома, если:

  • подвальные помещения подвергаются воздействию вследствие близости расположения уровня грунтовых вод или в них проникает избыточное количество влаги вследствие обильных осадков или паводков;
  • здание расположено на глинистых почвах в низине;
  • при высоком уровне осадков происходит заболачивание почвы;
  • наличествуют водонепроницаемые покрытия, препятствующие скорейшему прохождению воды в почву;
  • требуется устранить неровности рельефа, срезав бугры и обеспечив отвод застаивающейся в ямах воды.

Если грунтовые воды залегают близко, а участок расположен в низине, то дренаж будет нужен независимо от типа почвы

Виды дренажных систем

Проект дренажа цокольного этажа или подвала создают еще при закладке фундамента строения. Водоотводные трубы укладываются по периметру здания с внешней стороны по уровню подошвы. Готовый дренаж испытывают, и если он показал хороший результат и работает без проблем, его засыпают землей, смешанной с песком и мелким гравием. Таким образом, поступающая вода не успеет дойти до подвала и будет перехвачена дренажом на начальном этапе. Внешняя дренажная система, а именно кольцевой дренаж, наиболее распространена в строительстве. Если такую дренажную систему совместить с герметизацией подземной части здания, то получится вполне сухой подвал.

Внешний дренаж будет работать исправно долгие годы, пока существует здание. Не надо тратить лишние деньги и думать о проблеме отвода воды от дома. Систему можно построить самостоятельно даже без помощи соседей и родственников.

Что же делать, если приусадебный участок уже распланирован, организованы клумбы и дорожки? В этом случае применяют внутренний дренаж в подвале частного дома. Конечно, данная система тоже приносит свои плоды, но обладает некоторыми недостатками:

  1. Собирает воду, которая уже попала внутрь дома. Грунт вокруг здания остается влажным и сырости в цокольном этаже не избежать, а на стенах появится плесень.
  2. Устройство водоотвода потребует значительных физических усилий при рытье траншеи внутри подвала.
  3. Высота цокольного этажа станет меньше из-за настила, который будет установлен.
  4. Вывести воду из подвального помещения наружу будет не так-то просто.

Не стоит нарушать песчаную подушку

Внутренний дренаж в подвале

Перед установкой дренажа внутри подвала помещение нужно осушить и покрыть стены гидроизолирующим составом. В остальном принцип укладки труб очень похож на тот, что используется снаружи дома.

Устройство внутреннего дренажа в полу подвала.

  1. Сначала убирают слой земли до основания фундамента. Траншеи в бетоне делают при помощи отбойного молотка.
  2. Дренажные трубы и смотровые колодцы монтируют по периметру помещения.
  3. Трубы засыпают щебнем или гравием.
  4. Делается бетонная стяжка.
  5. Сверху кладётся гидроизоляция и новый пол.
  6. Вода собирается в цистерне и выводится наружу при помощи насоса.
  7. Если геотехника позволяет, делают слив избыточной влаги в песчаную подушку под фундаментом.

Для прокладывания дренажной системы можно воспользоваться услугами специалистов или выполнить работы своими руками, что обойдётся гораздо дешевле. Во втором случае затраты на дренаж будут равняться стоимости задействованных стройматериалов.

Осушение подвала с помощью внешнего кольцевого дренажа

Цель внешнего дренирования – перенаправление почвенно-грунтовых вод. Возможны два варианта устройства водоотводящего контура: пристенный дренаж и кольцевой. Первый выстраивается рядом со стенами фундамента и в случае со старыми домами неприемлем, так как грозит разрушением их основания.

Наиболее удобен второй вариант: кольцевой дренаж, который выполняется на расстоянии 1-2 м от стен фундамента. В этом случае отмостка и дизайн ландшафта не будут нарушены. Так как правильно сделать дренаж в подвале домабез разработки схемы не получится, в первую очередь нужно заняться ею. При проектировании должны быть учтены следующие моменты:

  • кольцевой дренаж подразумевает прокладку труб вдоль периметра дома;
  • дрены должны быть уложены на 50 см ниже уровня нижней границы подошвы фундамента;
  • система водоотвода должна представлять собой единый контур;
  • обязателен уклон в сторону накопительного колодца, составляющий 2 см на погонный метр;
  • на поворотах трубопровода и в том случае, если длина магистрали превышает 5 м, необходимо наличие ревизионных колодцев;
  • накопительный колодец может быть вынесен за пределы участка.

Этапы работ по устройству кольцевого дренажа:

  1. С помощью колышков, веревки и рулетки выполняют разметку.
  2. Выкапывают траншеи шириной 40 см и глубиной ниже уровня нижней границы фундамента на 50 см.
  3. С помощью гидроуровня вымеряют уклон траншеи в сторону накопительного колодца.
  4. Уплотняют дно рва виброплитой или отрезком бруса.
  5. Из песка или песчано-гравийной смеси формируют слой водопроницаемой отсыпки высотой 15-20 см.
  6. Выравнивают дно траншеи с учетом требуемого уклона.
  7. Настилают геотекстиль.
  8. Укладывают дрены и выполняют монтаж единого водоотводящего контура.
  9. В нужных местах устанавливают ревизионные дренажные колодцы.
  10. Обертывают дрены геотекстилем.
  11. Выполняют обратную засыпку траншей.

Как сделать накопительный колодец

Вода из дренажной системы может быть отведена в септик, сливную яму или специально для этой цели выстроенный накопительный колодец. В самом простом исполнении он представляет собой глубокую яму, заполненную битым кирпичом, гравием, щебнем, мелким строительным мусором.

Важно, чтобы дно ямы было водопроницаемым, поэтому при ее выкапывании желательно достичь такого слоя грунта, в котором было бы достаточное количество песка или супеси. Если грунт на глубине преимущественно глинистый, придется выкапывать через 1-2 м от первой вторую яму и соединять их между собой трубами (не перфорированными)

Дренажный накопительный колодец можно сделать из бетонных колец или купить в магазине готовое изделие. Отличный выбор – коллекторный колодец TUBA, многофункциональный колодец RODLEX KDU, пластиковая канализационная накопительная емкость.

Выбор труб

От качества выбранных материалов зависит эффективность работы всей системы. Трубы из керамики и асбестоцемента в настоящее время практически не применяют из-за их низкой эффективности, предпочтение отдают ПВХ и ПНД трубам. Для дренажа берут изделия с перфорацией и фильтрами:

  • Геотекстиль;
  • Кокосовое волокно.

Оптимально использование труб с ребрами жесткости для сохранения формы водоводов даже при интенсивных нагрузках от грунта.

Разнообразие труб и фильтров в магазинах введет в заблуждение любого несведущего покупателя. Как не ошибиться при выборе? – опирайтесь на тип грунта.

ГрунтТруба и фильтр
ЩебеньПерфорированные с ребрами жесткости без фильтра
ПесокПНД или ПВХ с геотекстилем и щебеночной присыпкой
ГлиныДопустимо применение труб без фильтра, но с щебеночной подсыпкой толщиной не менее 20 см
СуглинкиГеотекстильная защиты

Колодцы выполняют из того же материала, что и трубы.

  • Смотровые колодцы с дренирующим дном направляют воду в глубокие пласты земли. Под их основание засыпают щебень и крупный песок. Такие ставят в пересечения сторон магистрали в пристенных системах и при межпластовой защите.
  • Глухие приемные колодцы передают воду в трубопровод, выводящий жидкость в место дальнейшей утилизации. Такие ставят в местах, где невозможно глубокое дренирование.

Закрытая дренажная система

Глубинные системы дренажа дома используются в двух случаях:

  • Если открытая система нецелесообразна из-за нехватки свободного места на участке;
  • Если открытый дренаж испортит весь ландшафт участка.

Условия для создания закрытого контура выглядят точно так же, как и в случае с открытыми аналогами – участок должен располагаться в низине, на достаточно заболоченной территории. Кроме того, правильный дренаж вокруг дома предполагает, что недалеко от земельного надела обязательно должно быть подходящее место для утилизации воды.

Закрытые дренажные системы для частного дома условно делятся на два вида:

  • Пристенные системы;
  • Траншейные системы.

Настоятельно рекомендуется обустраивать подземный дренаж во время постройки здания. Впрочем, такая возможность есть далеко не всегда, поэтому при наличии построенного здания подойдет траншейный кольцевой дренаж вокруг дома. Стоит также отметить важный момент – траншейный дренаж нежелательно использовать в зданиях, имеющих цокольный этаж.

Вся проблема в том, что в процессе закладки дрен на этапе засыпки траншеи формируется достаточно рыхлый слой грунта, который располагается между фундаментом и землей. Из-за низкой плотности через почву наверх выходят грунтовые воды, защититься от которых не получится даже при помощи глиняного замка.

Расстояние от фундамента до дренажных труб определяется в зависимости от расположения ревизионных колодцев, которое регламентируется следующими правилами:

  • На каждом углу (или, по самому минимуму – через один) должен располагаться один ревизионный колодец;
  • Каждый поворот и соединение трубопровода должны оснащаться колодцем;
  • При большом перепаде высоты трубопровода нужно обязательно установить хотя бы одну ревизию;
  • Расстояние между двумя соседними колодцами не должно превышать 40 метров.

Конечной точкой закрытой дренажной системы является последний колодец, который нужно разместить в самой нижней точке из возможных. Через этот колодец вода утилизируется, сливаясь в канализацию, канаву или близлежащий водоем. Именно так должен работать правильный дренаж дома.

Для перемещения воды через систему может использоваться как гравитационная сила, так и насосное оборудование. В последнем случае все просто – система оборудуется насосом, за счет которого и обеспечивается перемещение водяной массы. Такой дренаж загородного дома достаточно удобен, но зависим от электричества.

Чтобы обустроить самотечный дренаж частного дома, придется приложить больше усилий, да и параметров у такой конструкции больше. Речь идет об уклоне по направлению к сборному коллектору. Значение уклона должно составлять не менее 2 см на каждый метр трубопровода. Кроме того, трубы нужно укладывать на глубине, которая превышает глубину промерзания грунта в данном регионе.

Для защиты конструкции от смешивания с почвой используется геотекстильная ткань. Данный материал обеспечивает беспрепятственное прохождение воды к дренам и задерживает все твердые частицы, которые засоряют систему. Перед тем, как сделать дренаж дома, укладываемую трубу нужно обернуть тканью. Впрочем, на рынке можно найти изделия, оснащенные встроенным геотекстильным фильтром.

При большой необходимости можно увеличить эффективность пристенной дренажной системы, используя профилированную полимерную мембрану, состоящую из нескольких слоев:

  • Первый слой представляет собой полиэтиленовую пленку, доведенную до нужной формы;
  • Второй слой – это обычная геотекстильная ткань;
  • Опциональный третий слой – это еще один слой полиэтилена, имеющий идеально гладкую поверхность.

Такая мембрана предназначена для фильтрации воды из грунта, то есть получается дополнительный дренаж под домом. Кроме того, за счет этого элемента повышается качество гидроизоляции фундамента постройки.

Дренажная система для дома, выполненная в виде траншеи, защищает дом от подтоплений и переувлажнения. Конструктивно данная система представляет собой фильтрующий слой, расположенный в траншее на расстоянии около 2-2,5 м от здания. Трубы рекомендуется укладывать хотя бы на 50 см глубже уровня фундамента – в таком случае вода совсем не будет на него воздействовать.

Пространство между дренажом и фундаментом должно быть заполнено глинистым грунтом, который выполняет функцию глиняного замка. Трубы дренажной системы укладываются поверх гравийного или щебневого слоя и закрываются геотекстилем во избежание засорения рабочей полости конструкции.

Устройство систем водоотведения

Дренаж частного дома представляет собой замкнутую систему из перфорированных труб, соединённых смотровыми колодцами для контроля проходимости. Трубы закладывают в грунт под наклоном в сторону большой цистерны или канализации. Такое устройство позволяет концентрировать влагу и отводить её подальше от фундамента.


Схема устройства системы отвода воды от фундамента.

Главную цистерну периодически осушают при помощи насоса. Собранную воду используют для хозяйственных нужд или выводят за пределы участка.

Современные дренажные трубы и цистерны делают из полимерных материалов. Их легко перевозить и монтировать, даже если владелец обустраивает участок своими руками. Пластиковые трубы производят разной длины и диаметра. Материалы подбирают в зависимости от типа грунта и количества влаги, которое нужно отводить на протяжении года.

Выводы и полезное видео по теме

В этом видео подробно описано, как правильно выполнить дренаж участка:

В видеосюжете рассказывается, как произвести дренаж фундамента готового дома:

Чтобы в доме не поселилась сырость и плесень, и не превратила жизнь его обитателей в сплошной кошмар, необходимо своевременно сделать дренаж фундамента. Эту работу рекомендуется выполнять на этапе возведения конструкции. Для проведения расчетов лучше привлечь специалиста, а сам дренаж можно обустроить самостоятельно.

Есть, что дополнить, или возникли вопросы по организации дренажа фундамента дома? Можете оставлять к публикации, участвовать в обсуждениях и делиться собственным опытом обустройства водоотвода . Форма для связи находится в нижнем блоке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
