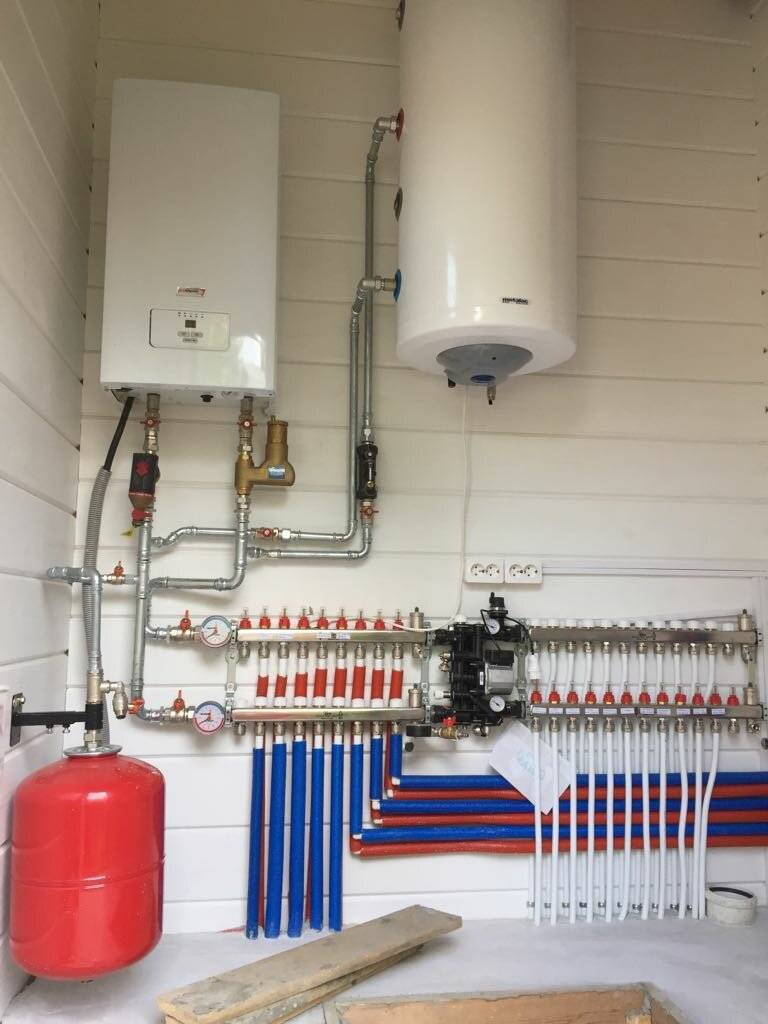

Обустройство отопления и водоснабжения коттеджа

Основные элементы водяной системы отопления

К основным элементам системы водяного отопления относят:

• отопительный котел;
• устройство, подающее воздух в камеру сгорания;
• оборудование, отвечающее за удаление продуктов сгорания;
• насосные агрегаты, обеспечивающие циркуляцию теплоносителя по отопительному контуру;
• трубопроводы и арматуру (фитинги, запорные клапаны и др.);
• радиаторы (чугунные, стальные, алюминиевые и др.).

Выбор котла по количеству контуров

Для отопления коттеджа можно выбрать одноконтурный или двухконтурный котел. Чем отличаются данные модели котельного оборудования? Одноконтурный котел рассчитан лишь на нагрев теплоносителя, предназначенного для циркуляции по системе отопления. К одноконтурным моделям подключают бойлеры косвенного нагрева, которые снабжают объект горячей водой технического назначения. В двухконтурных моделях предусмотрена эксплуатация агрегата в двух направлениях, не пересекающихся друг с другом. Один контур отвечает только за отопление, другой — за горячее водоснабжение.

Выбор котла по виду топлива

Самым экономичным и удобным видом топлива для современных котлов во все времена был и остается магистральный газ. Эффективность газовых котлов не оспаривается, так как их КПД составляет 95%, а в некоторых моделях данный показатель зашкаливает за 100%. Речь идет о конденсационных агрегатах, способных «вытягивать» тепло из продуктов сгорания, улетающих в иных моделях просто «в трубу».

Отопление загородного коттеджа настенным газовым котлом является одним из популярных способов обогрева жилого пространства в газифицированных регионах

Однако далеко не все территории газифицированы, поэтому большой популярностью пользуется котельное оборудование, работающее на твердом и жидком топливе, а также на электричестве. Использовать для отопления коттеджа электрокотлы еще удобнее и безопаснее, чем газ, при условии, что в регионе налажена стабильная работа электросетей. Многих владельцев останавливает стоимость электроэнергии, а также ограничение нормы ее отпуска для одного объекта. Требование подсоединения электрокотла к трехфазной сети с напряжением 380 В также не всем по душе и по карману. Сделать электрическое отопление коттеджей экономичнее можно за счет использования альтернативных источников электроэнергии (ветряков, солнечных батарей и др.).

В коттеджах, построенных в отдаленных регионах, отрезанных от газовых и электрических магистралей, устанавливают жидкотопливные котлы. В качестве топлива в данных агрегатах применяют дизельное топливо (солярку) или отработанное масло, если есть источник его постоянного пополнения. Очень сильно распространены твердотопливные агрегаты, эксплуатирующиеся на угле, дровах, торфяных брикетах, пеллетах и др.

Отопление загородного коттеджа твердотопливным котлом, работающем на пеллетах — гранулированных дровяных гранулах, имеющих цилиндрическую форму и определенный размер

Выбор котла по мощности

Определившись с типом котельного оборудования по топливному критерию, приступают к выбору котла нужной мощности. Чем выше данный показатель, тем дороже модель, поэтому надо не просчитаться при определении мощности агрегата, приобретаемого для конкретного коттеджа. Нельзя идти по пути: чем меньше, тем лучше. Так как в этом случае оборудование не справиться в полной мере с задачей обогрева всей площади загородного дома до комфортной температуры.

Варианты проектов отопления коттеджа

Основными вариантами котлов отопления являются следующие:

1. При наличии проходящей поблизости дома газовой магистрали наиболее правильным решением будет устройство именно газового котла. Обусловлено это, в первую очередь, ценовой доступностью этого вида топлива. Если говорить о разновидностях такого оборудования, то сегодня большинство застройщиков отдает предпочтение двухконтурным механизмам, способным как производить тепло, так и нагревать воду для бытовых нужд.
   Стоимость такого агрегата зависит от того, какую площадь имеет конкретный дом и сколько в нем имеется этажей, поскольку уровень подачи воды на ту или иную высоту имеет свои ограничения в зависимости от мощности котла. Безусловно, система отопления коттеджа газовым котлом предусматривает обогрев какой-то определенной площади, однако всегда стоит предусмотреть некоторый запас.
2. При отсутствии возможности выполнить монтаж отопления коттеджа с применением газа можно воспользоваться котлами, функционирующими на твердом топливе. Подобные аппараты также зачастую выступают запасным вариантом механизма отопления на случай поломки газового оборудования.
3. Отопление коттеджа своими руками также может быть выполнено и с применением котлов, работающих на жидком топливе (керосин, мазут, но чаще всего – солярное масло, поэтому эти приборы часто называют дизельными). Вариантов горелок для таких механизмов является три: с одной, двумя и тремя ступенями, при этом в двух последних случаях работа котла является более экономной, а сам механизм служит дольше.
   Подогрев в дизельных котлах обычно является принудительным, а подача носителя тепла осуществляется, как правило, с помощью специального насоса. Однако не исключается также вариант устройства горелок сменного типа, благодаря чему такой агрегат может работать как на солярке, так и на газу.
4. Проектирование отопления коттеджа также может быть основано на принципе использования электрической энергии в качестве основного энергоносителя (прочитайте: “Проект отопления частного дома – проектируем систему правильно”). В этом случае появляется возможность отапливать загородный дом не только водой, но и различными незамерзающими жидкостями, именуемыми антифризами. Возможным это становится благодаря тому, что теплообменник в электрических котлах оборудован специальными тепловыми нагревательными элементами – ТЭНами.

Установка и замена насосов

Одним из основных направлений деятельности нашей компании является замена и установка водяных насосов всех типов: поверхностные, погружные и полупогружные. Специалисты компании с большим стажем работы в кратчайшие сроки произведут монтаж, демонтаж и установку следующего насосного оборудования:

• скважинные насосы;
• колодезные насосы;
• водопроводные насосы;
• циркуляционные насосы;
• повысительные насосы;
• насосы для полива.

Помимо установки и замены насосов, мы также выполняем работы на сложных насосных станциях, проводя комплексные операции по монтажу, демонтажу и установке оборудования.

Источники

• https://sdelat-dom.ru/remont/otoplenie/otoplenie-chastnogo-doma/
• https://cotlix.com/otoplenie-v-chastnom-dome-svoimi-rukami-podrobnoe-rukovodstvo
• https://sovet-ingenera.com/otoplenie/razvodka-o/razvodka-otopleniya-v-chastnom-dome.html
• https://master-houses.ru/shemy-otopleniya-dlya-chastnogo-doma-kakie-luchshe/
• https://oboiman.ru/teplo/sistemy-otoplenia-castnogo-doma-svoimi-rukami-shemy-razvodki.html
• https://otivent.com/kak-sdelat-otoplenie-chastnogo-doma-ili-kvartiry
• https://www.tproekt.com/razvodka-otoplenia-v-castnom-dome-svoimi-rukami/

Монтаж труб из полипропилена

Важно! Ввиду того что прочность полипропиленовых труб не такая большая, как, к примеру, ц стальных, то и крепления при монтаже следует устанавливать чаще, где-то через каждые пятьдесят сантиметров. Итак, давайте рассмотрим основные составляющие такой отопительной системы

Итак, давайте рассмотрим основные составляющие такой отопительной системы.

1. Крепежи, необходимые для того, чтобы вся конструкция оставалась неподвижной.
2. АГВ, или, может быть, любой иной котел отопления.
3. Расширительная емкость, необходимая для того, чтоб вода, которая при высоких температурах расширяется, не смогла повредить всю систему.
4. Радиаторы, прочие теплоотдающие элементы.
5. И, собственно, трубопровод, позволяющий теплоносителю циркулировать между радиаторами и нагревательным устройством.

Крепеж трубопровода

Для такой пайки используются специальные паяльники. Они разогревают материал до двухсот шестидесяти градусов, после чего тот становится однородным монолитным соединением. Это объясняется тем, что атомы в нем как бы проникают из одного куска трубы в другой. Более того, такое соединение характеризуется прочностью и герметичностью.

Видео урок по пайке труб

Пайка состоит из нескольких этапов, рассмотрим их:

1. Включается паяльник. Ждем, пока сигнальный индикатор на нем не погаснет во второй раз.

2. Обрезаем кусок трубы согласно необходимым нам размерам, для этого используются специализированные ножницы, которые продаются вместе с паяльником.

3. Зачищаем обрезанные окончания труб от всего лишнего, в частности, от фольги. Для этого можно применить обычный нож, а можно и швеллер.
4. Труба вставляется в фитинг, и некоторое время держится в нем.

Важно! Время, которое труба должна проводить в фитинге, полностью зависит от ее диаметра, в комплекте с паяльником должна присутствовать специальная таблица, в которой указываются все эти значения. Детали аккуратно стыкуются, никаких перекосов быть при этом не должно

Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Детали аккуратно стыкуются, никаких перекосов быть при этом не должно. Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Особое внимание следует уделять поворотным фитингам, особенно это касается полипропиленовых труб. Обязательно проверяйте, правильно ли они выставлены, ведь если поворот будет направлен не туда, весь узел придется полностью переделывать, и прикрепленная деталь и вовсе уже придет в непригодность

Трубы соединяются между собой посредством «американок» — специальных приспособлений, которые быстро надеваются и снимаются. Они крепятся на окончаниях труб. Дабы при тепловом расширении не происходила деформация (ведь армирование труб полностью не спасает от этого, оно лишь уменьшает его), все трубы следует надежно крепить к поверхности стен и потолка, шаг при этом, как уже говорилось, должны быть не более пятидесяти сантиметров.

Для крепления радиаторов также используются специальные приспособления, они должны присутствовать в комплекте. Не желательно использовать для радиаторов приборы, сделанные своими руками. Дело в том, что заводские крепления специально рассчитывались на вес радиаторов, полностью заполненных теплоносителем, поэтому самодельные крепежи его могут попросту не выдержать.

Время нагрева при пайке

Дабы пайка труб была максимально эффективной, настоятельно рекомендуется придерживаться заданного время разогрева. О нем вы можете узнать из приведенной ниже таблицы.

Диаметра, см	11	9	7.5	6.3	5	4	3.2	2.5	2
Время разогрева, сек	50	40	30	24	18	12	8	7	7
Время для соединения, сек	12	11	10	8	6	6	6	4	4
Охлаждение, мин	8	8	8	6	5	4	4	3	2
Каким должен быть шов, см	4.2	3.8	3.2	2.9	2.6	2.2	2	1.8	1.6

Важно знать, если деталь подогреть до более высокой температуры, чем того требует технология пайки, то она попросту деформируется. А если разогрев будет недостаточным, то полноценное сплавление материала не произойдет, что в будущем станет причиной протечек

О креплении к стенам мы говорили, шаг там – 50 сантиметров. В случае с креплением к потолку это расстояние должно быть таким же, но не большим.

Желательно использовать подвижные фиксаторы, а какие-либо подвесные компенсирующие устройства не нужны. Крепить также следует прочно, надежно, ведь тепловое расширение трубы может деформировать ее.

В целом, мы с вами разобрались, как сделать монтаж отопления из полипропиленовых труб. Надеемся, статья будет вам полезной.

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

• Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
• Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
• Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
• Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

• Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
• Высокая степень надежность и возможность работы в автоматическом режиме.
• Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
• Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

• Медленный нагрев отопительных приборов.
• Трудоемкость монтажа.
• Возможное замерзание воды в трубопроводах.
• Необходимость периодической чистки батарей отопления от твердых солевых наслоений.

Проверка и настройка системы

После того как все отопительное оборудование подключили, следует убедиться в правильности проделанной работы. Для этого система заполняется теплоносителем, после чего нужно проследить за ней и проверить на предмет отсутствия протечек.

Затем запускается котел. Нагрев жидкости позволит окончательно убедиться в правильности сбора схемы и отсутствии каких-либо нарушений.

Если ошибка все-таки была допущена и где-то обнаружили протечку, то для этого нужно:

• слить теплоноситель;
• исправить недочет;
• провести проверку повторно.

Завершающим этапом является заделка штроб, куда были уложены трубы. Если монтаж осуществлялся на полу, то лучшим решением является стяжка. В случае когда трубопровод установлен на стене, используется шпаклевка или штукатурка. Далее, можно заниматься отделочными работами.

Классификация систем отопления для коттеджа

Начать следует с классификации отопительных систем, применяемых в коттеджах. Здесь в качестве признака используется принцип действия. По нему отопительные системы подразделяются на следующие виды.

1. Печное отопление. Здесь получение тепловой энергии, ее перемещение и отдача во внутреннее пространство происходит в одной и той же комнате и при помощи одного и того же оборудования – печи. На сегодняшний день этот способ обогрева жилья устарел, а в современных домах он представлен в виде камина, исполняющего исключительно декоративные функции.

2. Жидкостное, более известное как водяное. В качестве теплоносителя используется пар или антифриз. Жидкость, поступая в котёл отопления, нагревается путем передачи энергии, полученной от электросети или при сжигании топлива. Затем теплоноситель направляется по системе металлических или полимерных трубопроводов в радиаторы. Через последние вода отдает свою энергию в окружающее пространство жилого помещения и направляется через обратную линию в котел, чтобы там снова нагреться и пройти по тому же пути. На сегодняшний день это самая распространенная открытая  система отопления для коттеджей – она представляет собой разумный баланс между эффективностью и стоимостью обустройства/обслуживания.

3. Теплый пол. Усовершенствованный вариант предыдущей системы. Здесь теплоноситель подается от котла не в радиаторы, а в сеть труб, проложенных под полами в жилых помещениях. Через них он и отдает свою энергию, а она, в свою очередь, поддерживает комфортную для жильцов температуру.

4. Теплый пол электрический. Подвид данной системы, в котором вместо труб с жидким теплоносителем используются нагревательные кабели.

5. Воздушное. Здесь в качестве теплоносителя используется обычный воздух. Он поступает в калорифер или другой отопительный прибор и там нагревается за счет электрической энергии или сжигания топлива. Затем этот воздух направляется в помещения, где, смешиваясь со средой, прогревает дом до комфортной температуры и поддерживает ее на должном уровне.

6. На основе обогревателей. По сути, эта система отопления представляет собой осовремененный и усовершенствованный вариант печного: получение тепла, его передача и отдача в среду происходит при помощи одного изделия – обогревателя, работающего за счет электроэнергии. Подобная система годится лишь в качестве резервной схемы. Она применяется либо в случае аварии и неработоспособности основного отопления, либо для его дополнения при особо сильных морозах.

Вне зависимости от принципа действия, любая система отопления должна состоять из трех составных частей:

• источник тепла;
• система переноса тепла;
• отопительный прибор.

Рассмотрим этот принцип на наиболее распространенной и понятной каждому схеме – водяном отоплении частного дома. В качестве источника тепла здесь выступает котел, в котором за счет электричества или сжигания топлива (в роли которого могут выступать газ, уголь, дрова или пелетты) вырабатывается энергия. Переносится она теплоносителем, которым является вода или антифриз, при помощи системы трубопроводов, проложенных по всему коттеджу. А в роли отопительных приборов в подобной схеме выступают радиаторы.

Возможно ли своими силами смонтировать водяное отопление

В свою очередь, обогрев на основе воды подразделяется на подвиды, исходя из разных признаков. Первым является конфигурация трубопроводов – здесь система делится на однотрубная система отопления и двухтрубная система. Второй классификационный признак – способ переноса теплоносителя в подающей и обратной линиях. На основе этой характеристики принято отличать системы с естественной, также известной как гравитационной, и системы с принудительной циркуляцией жидкости. Подробнее об их особенностях, преимуществах и недостатках вы узнаете в следующем разделе этой статьи.

Газовое отопление коттеджа

Схема отопления с газгольдером

Одним и оптимальных вариантов для создания схемы поддержания комфортной температуры в загородном доме является отопление коттеджа газом. Для этого необходимо подключиться к центральной распределительной магистрали или обустроить место для хранения баллонов. Альтернативой такой организации является монтаж газгольдера – специального хранилища газа.

Но на первом этапе необходимо правильно подобрать котел для отопления коттеджа. Он должен обеспечить оптимальную мощность работы всей системы, быть надежным и функциональным.

Выбираем котел для комплектации системы отопления коттеджа

Основным параметром любого отопительного обозревания является его номинальная мощность. Это же относится и к котлам для отопления коттеджа. Для расчета этого параметра лучше всего воспользоваться специальными программными комплексами. Предварительно необходимо рассчитать тепловые потери здания.

После определения номинальной мощности котла – следует выбрать его модель. Основными параметрами являются его функциональные и эксплуатационные характеристики:

• Способ установки – напольный или настенный. Если выбрана схема отопления небольшого коттеджа – можно остановиться на настенных моделях. Для домов с большой площадью необходимо устанавливать мощные газовые котлы. Они в большинстве своем имеют напольную монтажную схему;
• Наличие второго контура нагрева воды для организации горячего водоснабжения;
• Приборы контроля и безопасности работы котла. Они позволят обеспечить оптимальное давление в отопительной системе коттеджа. Этот параметр для закрытой системы с принудительной циркуляцией варьируется от 3 до 6 атм.

тепловые потери в коттедже

Немаловажным моментом является предварительный расчет расхода газа на отопление коттеджа. Этот параметр указывается производителем в паспорте. Для приборов мощностью 24 кВт потребление в среднем равен 1,12 м³в час. Соответственно, чтобы получить предварительный расход газа на отопление коттеджа необходимо эту величину умножить сначала на 24, а затем на количество дней в отопительном сезоне.

Установку газовых котлов для отопления коттеджа должны осуществлять компании с лицензией на проведение этого типа работ. В противном случае представители управляющей компании будут вправе отключить дом от центральной магистрали.

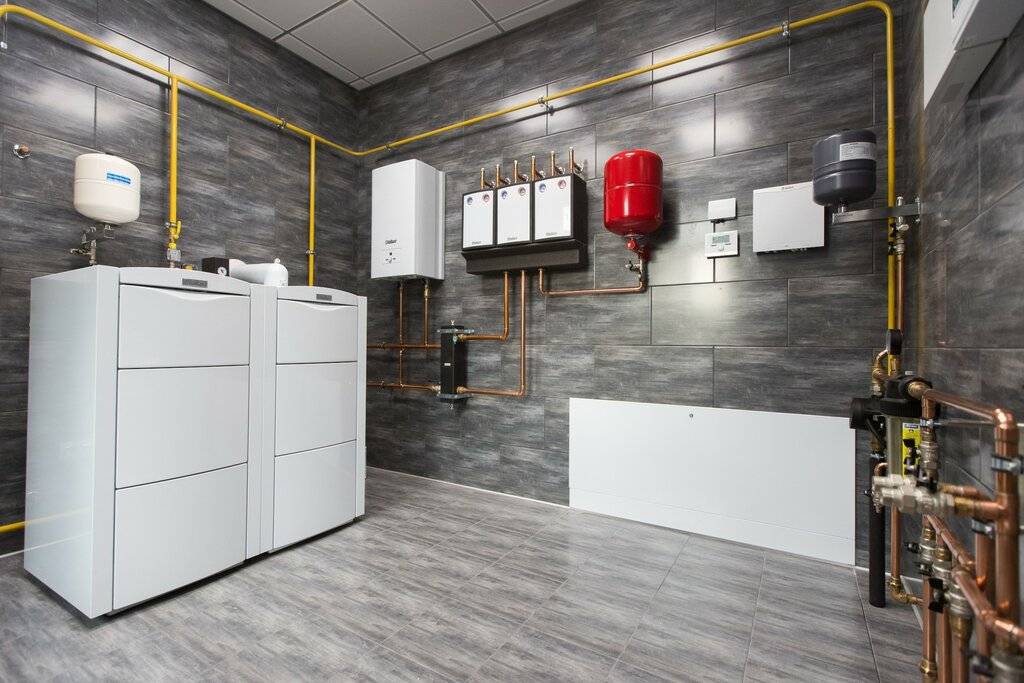

Дополнительное оборудование теплоснабжения для коттеджа

Схема отопления и горячего водоснабжения коттеджа

Профессиональное планирование отопления в коттедже подразумевает выбор всех компонентов системы по заранее рассчитанным параметрам. В противном случае даже при установке современного и экономичного газового котла для теплоснабжения коттеджа КПД всей системы будет неудовлетворительным.

Нужно учитывать, что приобретая проект отопления коттеджа под ключ, будет проблематично изменить какие-либо характеристики компонентов системы. Поэтому нужно заранее ознакомиться с содержанием технической документации. Для этого нужно знать основные технические свойства элементов теплоснабжения коттеджа:

• Радиаторы. С их помощью происходит передача тепловой энергии от горячей воды в помещение. Важным параметром является удельная мощность – Вт. Эта суммарная величина установленных в комнате радиаторов должна соответствовать расчетной для помещения;
• Трубопроводы. На их диаметр и материал изготовления влияет тепловой режим работы отопления. Эффектное отопление коттеджа с помощью газового котла подразумевает низкотемпературный режим работы – 55/40 или 65/50. Это позволит уменьшить расход газа на теплоснабжение коттеджа. Для таких схем можно применять полимерные трубы;
• Группа безопасности. К ним относятся расширительный бак, воздухоотводчики и спускные клапана. В обязательном порядке предусматривается монтаж запорной арматуры на ответственных участках магистрали – разветвлениях, при подключении радиаторов.

На практике комплектация отопительной системы во многом зависит от характеристик здания – его площади, степени теплоизоляции, выбранной схемы отопления. Параметры каждого прибора должны быть заранее рассчитаны.

Для газового отопления коттеджа обязательно предусматривается монтаж надежной системы отвода угарных газов – дымохода. Для этого рекомендуется применять сэндвич-дымоходы.

Газовое отопление

Прежде чем приступать к проектированию отопления загородного дома, следует определиться, какая именно система вам подходит. В большинстве случаев наиболее рациональным является подключение к газовой магистрали, поскольку данный вид топлива является наименее дорогим, соответственно – более доступным. В таком случае, после того, как подготовится смета отопительной системы, можно приступать к выбору основного элемента системы – отопительного котла. Здесь следует учитывать некоторые особенности:

в зависимости от основного назначения, можно выбрать котел – одноконтурный или двухконтурный. Если вам необходимо использовать данный элемент исключительно для отопительной системы – достаточно будет одноконтурного котла. В случае же, если котел необходим будет и для подогрева воды – выбирайте двухконтурные модели. Однако следует учитывать, что двухконтурные котлы не целесообразно использовать в домах, площадь которых превышает 300 м2. Более рациональным и выгодным решением является установка одноконтурной отопительной системы, которая дополнена газовой колонкой.

Различия одноконтурного и двухконтурного котлов

• котлы различаются по способу установки. Они монтируются на пол или же подвешиваются на стену. Вне зависимости от типа монтажа различают одноконтурные или двухконтурные модели. Следует учитывать, что настенные газовые котлы можно использовать для обогрева дома с небольшой площадью (до 200 м2), поскольку они отличаются довольно компактными размерами – то есть, подходят для маленького помещения, в котором каждый сантиметр площади используется с максимальной пользой. Если же площадь вашего дома достаточно велика, лучше использовать для его обогрева более мощные напольные котлы – они отличаются достаточно крупными габаритами.
• газовые отопительные котлы могут различаться по типу теплообменника. На сегодняшний день существуют модели с медными, стальными или чугунными элементами. Впрочем, модели с медными теплообменниками являются исключительно настенными – то есть, не подходят для больших домов. Между тем, многие специалисты сходятся на мнении, что наиболее рациональным является использовать котел с чугунными или стальными теплообменниками, поскольку эти материалы обладают более высокой прочностью, и соответственно – более продолжительным сроком эксплуатации.

Газовый котел со стальным теплообменником

продолжительное время обязательным элементом отопительной газовой системы был дымоход. Его труба обеспечивала достаточно быстрый и эффективный отвод из помещения продуктов горения. Однако сегодня использование котлов с необходимым наличием дымоходной трубы является довольно неудобным, поскольку их установка требует дополнительного оборудования. Существует более удобная модель турбированного котла. Он оснащен двумя контурами, один из которых подает кислород непосредственно в камеру сжигания газа, а другой отводит на улицу продукт горения. Внутри котла установлен специальный вентилятор, обеспечивающий тягу. Достоинством такого типа котла является простота его установки, большое количество моделей. Кроме того, такая модель пользуется спросом еще и потому, что при работе котла из помещения, где он установлен, не забирается кислород.

Дымоход парапетного газового котла

Разводка

Установка в дом отопления  — водоснабжения начинается с выбора схемы разводки инженерных систем.

ХВС

Холодная вода разводится по тупиковой схеме (то есть движется по водопроводу только при водоразборе).

Разводка может быть:

Изображение	Описание
Тройниковая разводка типична для зданий советской постройки	Тройниковой: точки водоразбора последовательно подключаются к общей для всех подводке. Преимущество тройниковой разводки — небольшая материалоемкость, недостаток — падение напора во всем водопроводе при расходе воды через любой подключенный прибор.
Коллекторный шкаф на водоснабжении	Коллекторной: каждый прибор снабжен собственной подводкой, начинающейся в коллекторном шкафу и снабженной отсекающим краном. Падения напора нет, зато расход труб в несколько раз больше и монтировать их волей-неволей приходится только скрыто.

ГВС

Кроме тупиковой разводки, на ГВС практикуются схемы с рециркуляцией. Циркуляционный насос непрерывно прокачивает воду между врезками бойлера. Тем самым обеспечивается мгновенная подача горячей воды к любому крану и непрерывный нагрев смонтированных в разрыв подводок полотенцесушителей.

Подача ГВС с рециркуляцией от бойлера косвенного нагрева

Отопление

Как и водоснабжение, отопление может быть коллекторным или последовательным (тройниковым). Первый тип разводки чаще применяется с водяными теплыми полами: высокое гидравлическое сопротивление труб небольшого диаметра, уложенных в стяжку, ограничивает длину одного контура значением в 100-120 метров.

Кроме того, разводка отопления может быть:

Изображение	Описание
Классическая «ленинградка»: батареи подключены параллельно единственному розливу	Однотрубной. Так называемая ленинградка представляет собой кольцо отопительного розлива с подключенными параллельно ему радиаторами. Достоинство ленинградки — абсолютная отказоустойчивость: пока на концах розлива есть хоть какой-то перепад, циркуляция в нем продолжается. Недостаток — в значительном перепаде температуры между отопительными приборами.
Тупиковая двухтрубная разводка: ближние к котлу радиаторы горячее дальних, поскольку большая часть теплоносителя циркулирует через них	Двухтрубной тупиковой: радиаторы подключаются в качестве перемычек между розливами подачи и обратки; при этом в момент перетока из розлива в розлив направление движения теплоносителя меняется на противоположное. Такая разводка позволяет обойти любые препятствия и сформировать несколько параллельных веток отопительной системы. Однако перемычки между розливами вызывают падение перепада между ними по мере удаления от котла. Результат — охлаждение дальних отопительных приборов вплоть до разморозки в сильные холода. Проблему удается решить балансировкой — ограничением проходимости подводок ближних к котлу батарей.
Петля Тихельмана обеспечивает одинаковую температуру батарей без дросселирования подводок	Двухтрубной попутной (петлей Тихельмана). В ней формируется несколько малых контуров с одинаковой длиной и, соответственно, одинаковым гидравлическим сопротивлением. В результате все батареи нагреты до одинаковой температуры.

Схемы подключения радиаторов

Монтаж отопления и водоснабжения в загородном доме включает, среди прочего, установку отопительных приборов. Если панельные радиаторы и конвекторы монтируются лишь предусмотренным производителем способом, то секционные радиаторы могут быть подключены к розливу или стояку по одной из трех схем.

Изображение	Описание
Одностороннее подключение — для умеренного количества секций	Боковое одностороннее подключение эффективно при длине батареи не больше 10 секций. Если она длиннее, крайние секции будут заметно холоднее ближних к подводкам.
Диагональное подключение к двум розливам	Диагональное подключение эффективно при любой длине прибора и обеспечивает равномерный нагрев всех секций.
Подводки подключены только к нижнему коллектору радиатора	Нижнее двухстороннее подключение выгодно тем, что гарантирует циркуляцию даже при завоздушивании контура (воздух вытесняется в верхний коллектор, а циркуляция идет через нижний). Кроме того, при нижнем двухстороннем подключении батарее никогда не потребуется промывка: весь ил уносит циркулирующий через нижний коллектор теплоноситель.
