Автономное отопление в обычной квартире: как перестать зависеть от теплосетей

Положительные и отрицательные качества

Газовое отопление квартиры автономного вида имеет множество положительных моментов, но, в основном, оно будет важным только для владельцев определенных систем:

  • Владельцы такого вида отопительной системы платят с учетом того тепла, которое они использовали. То есть, нет необходимости переплачивать с учетом доставки тепла из источников до самой квартиры, а это экономит около 30% ваших возможных расходов.
  • Владельцы сами могут регулировать температуру в своей квартире и срок подачи тепла в ней без ограничений.
  • Наличие круглый год горячей воды в квартире.

Но есть и негативные стороны у системы отопления автономного типа:

  • Возможность появления проблем с отоплением и горячей водой во время перебоев давления газа.
  • Дополнительные расходы на ремонт и обслуживание котла, а также чистку дымоходов.

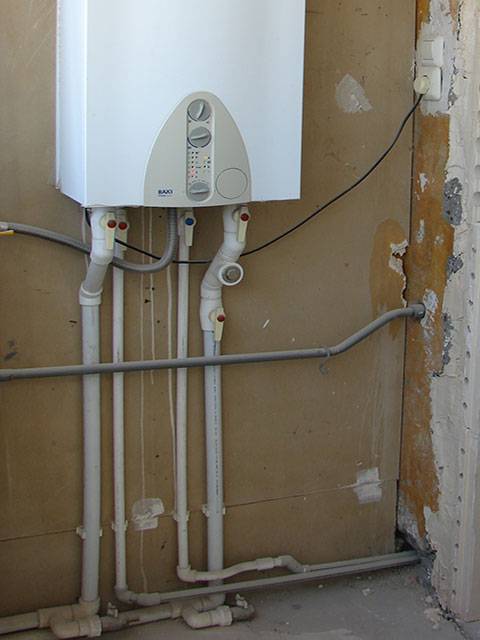

Газовое отопление квартиры

Установка газового котла проходит после выполнения предшествующих этапов, которые включают:

  • получение разрешения от газоснабжающей службы;
  • приобретение оборудования в соответствии с проектом;
  • реконструкция существующей отопительной системы;
  • устройство вентиляции и дымохода.

При выборе модели газового котла учитывается площадь квартиры, место установки оборудования и другие факторы. В продаже можно найти напольные и настенные газовые котлы различной мощности. Но в квартирах все же предпочтительнее устанавливать компактные настенные модели, позволяющие экономить полезную площадь. Некоторые производители выпускают котлы с дистанционным управлением, что делает их использование более комфортным.

Для маленькой квартиры идеальным решением станет покупка и установка газового двухконтурного котла. На таких котлах обычно установлен не только программируемый выносной термостат, но и электронный розжиг – системы, способные обеспечивать равномерную температуру в нужное вам время суток, причем полностью автоматически.

Для отопления квартир побольше есть смысл установить котел с накопительным бойлером, который в состоянии поддерживать заданную температуру более стабильно, а также обеспечивать вам бесперебойное горячее водоснабжение (ГВС). С таким аппаратом страдать от извечных проблем со смесителем больше не придется.

Казалось бы, все факты говорят нам о том, что газовое отопление чуть ли не самое идеальное. Однако и в этом деле есть свои сложности. Перечислим их.

Первая проблема: бытовой газ взрывоопасен, причем достаточно совсем маленькой утечки. Второе: система вентиляции в помещении с газовым оборудованием должна соответствовать всем требованиям и нормативам; то есть должна быть идеальной. Отвод дыма из котла и колонки через стенку квартиры (фасад) порой требует получения сложных разрешений, что очень утомительно и даже не всегда возможно. Третье: в процессе работы газовое отопительное оборудование выделяет отходы – жирную копоть, которая обязательно осядет в вентиляционном канале и будет регулярно забивать воздуховод продуктами сгорания с неприятным запахом.

Таким образом, газ предоставляет множество удобств, но создает трудности. Тем не менее использовать его можно и нужно, ведь это идеальное топливо для отопительного котла, а вместо батарей можно подключить систему теплых полов. Поговорим о том, стоит ли вообще связываться с теплыми полами в квартире.

Для безопасной работы газового котла очень важно обеспечить приток воздуха. И если естественной тяги не хватает, необходимо предусмотреть принудительный забор воздуха с помощью вентилятора и воздуховодов

Не менее важно обеспечить отвод продуктов горения и контролировать состояние дымохода.

Газовые котлы для отопления квартиры — основы выбора

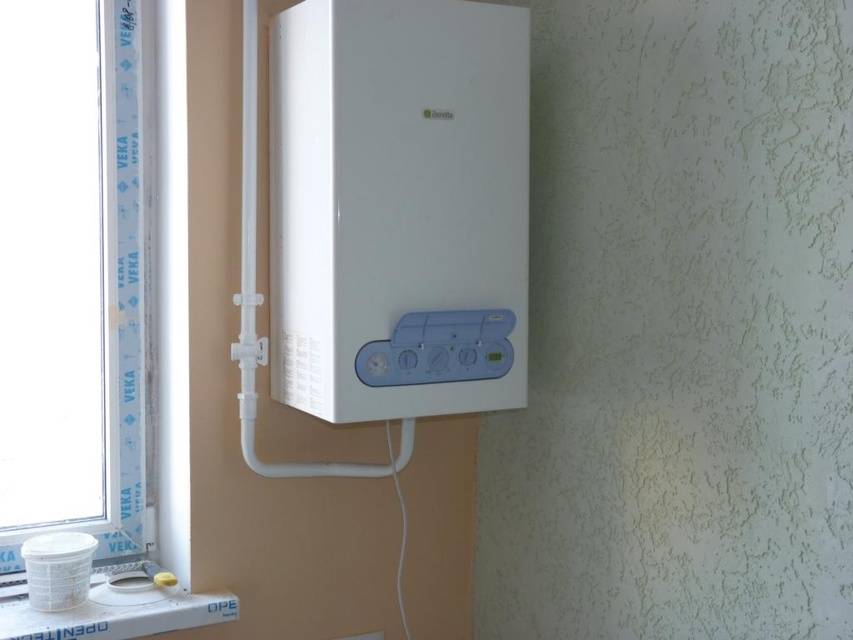

По типу установки газовые котлы могут быть настенные и напольные. И те и другие могут устанавливаться в квартирах. Более приемлемыми с эстетической точки зрения и по удобству размещения являются настенные варианты. Они имеют размеры, сопоставимые с габаритами навесных кухонных шкафчиков и неплохо вписываются в интерьер. С установкой напольных котлов несколько сложнее – не все их можно ставить вплотную к стене, хотя есть и  такие варианты. Все зависит от места расположения патрубка дымохода. Если он выходит вверху, то агрегат можно придвинуть к стене.

Напольный газовый котел смотрится несколько хуже

Есть также одноконтурные и двухконтурные модели. Одноконтурные работают только на отопление. Двухконтурные – и на отопление и на подогрев воды для ГВС. Если вода греется у вас другим устройством, подойдет вам одноконтурный котел. Если же собираетесь греть воду газовым котлом, придется выбирать еще способ нагрева: проточный змеевиком или бойлером косвенного нагрева. Оба варианта имеют недостатки. При использовании змеевика (проточный нагрев воды) не все котлы стабильно «держат» заданную температуру. Для ее поддержания требуется выставлять специальные режимы работы (по-разному называются в разных котлах, например, «приоритет горячей воды» в Navien, Beretta или «комфорт» в Ferrolli). У бойлерного нагрева совой недостаток:  на поддержание постоянной температуры воды в резервуаре тратится какое-то количество газа. Потому расход топлива больше. К тому же резерв горячей воды ограничен. И после того, как он израсходуется, приходится ждать, пока нагреется новая партия. Какой из способов нагрева воды подходит больше вам, тот и выбирайте. При проточном нагреве ориентируйтесь по производительности горячей воды в минуту, а при бойлерном нагреве, на объем бака.

Газовый котел может быть одноконтурным или двухконтурным

Отличаются газовые котлы по типу используемой горелки: они бывают однопозиционные, двухпозиционные и модулируемые. Самые дешевые – однопозиционные, но они же самые неэкономные, так как всегда включены на 100% мощности. Двухпозиционные чуть экономичнее – работать могут на 100% мощности и на 50%. Самые лучшие – модулируемые. Они имеют очень много режимов работы и потому экономят топливо. Их производительностью управляет автоматика, которая подает именно то количество газа, которое требуется на данный момент для поддержания заданного температурного режима.

Так горит модулируемая горелка в газовом котле

Горелка располагается в камере горения. Камера может быть открытого или закрытого типа. Камеры открытого типа кислород для сжигания газа берут из помещения, а продукты горения отводят через атмосферный дымоход. Камеры закрытого типа оснащаются коаксиальным дымоходом (труба в трубе), а кислород для горения берут с улицы: продукты горения отводятся по центральному контуру коаксиального дымохода, а воздух поступает по наружному.

Заключительный этап работ

На последнем этапе производится подключение радиаторов, при этом их внутренний диаметр и объем секций рассчитывается с учетом типа подачи и скорости остывания теплоносителя. Поскольку централизованное отопление представляет собой сложную систему взаимосвязанных компонентов, то произвести замену радиаторов или ремонт перемычек в конкретной квартире довольно сложно, ведь демонтаж какого-либо элемента способен вызвать перебои в работе теплоснабжения всего дома.

Поэтому владельцам квартир, использующим для обогрева центральное отопление, не рекомендуется самостоятельно проводить какие-либо манипуляции с радиаторами и системой трубопроводов, поскольку малейшее вмешательство может обратиться в серьезную проблему.

В целом же, грамотно разработанная, продуктивная схема отопления жилого многоквартирного дома позволяет добиться неплохих показателей в вопросах теплоснабжения и обогрева.

Схемы разводки автономного отопления

Существует 3 разновидности внутридомовых систем, используемых при автономном отоплении — одно, двухтрубные и лучевые. В первой батареи подключаются последовательно к общему трубопроводу. Данный вариант монтажа самый экономный, поскольку требует меньшее количество труб, но малоэффективен, так как трудно достигнуть равной теплоотдачи от всех приборов отопления, крайние всегда холоднее. В последнее время в такой системе легче выполнить температурную балансировку за счет установки на каждом радиаторе байпасных линий и термостатов, которые изменяют объем протекающего через батарею отопления теплоносителя.

Во второй схеме приборы отопления подключены параллельно – к подаче и обратке, что обеспечивает равный температурный нагрев каждого отдельного элемента. Себестоимость монтажа данной системы высокая за счет увеличения количества труб.

Лучевая схема еще более затратная, поскольку каждая батарея обвязывается самостоятельно, через общий подающий и обратный коллектор. В работе эта схема самая экономичная, позволяющая в автоматическом режиме поддерживать индивидуальную температуру в каждом изолированном помещении дома.

Калькулятор расходов на отопление дома

Точный расчет затрат на выработку тепловой энергии автономным источником нагрева выполняется в соответствующем разделе проекта теплоснабжения дома. Тем не менее, для выработки предварительного решения по виду котла и топлива выполняют предварительный расчет расходования газового топлива. Предполагаемый расход можно узнать из технического паспорта котла либо с применением онлайн калькуляторов.

Затем полученный часовой показатель умножают на 720 часов работы отопления в месяц и делят на поправку фактического использования максимальной мощности равную 2 и умножают на семь — усредненный показатель количества отопительных месяцев в году.

Например для котла 13.8 кВт мощности, способного обогреть дом в центральной части России в 138 м2, при КПД котла = 0.9 средний расход газа:

  • 81 м2/ час;
  • 47 м2/сутки;
  • 594 м2/ месяц;
  • 4158 м2 за отопительный сезон.

Максимальная цена за кубометр газа для населения сегодня составляет – 6 руб. 28 копеек для Санкт-Петербурга. Общая стоимость газа за сезон:

4158 х 6.28 = 26100 руб.

Кроме этих затрат необходимо учесть затраты на электроэнергию для энергозависимых котлов и воду, для подпитки тепловых сетей. Но в налаженных автономных системах нагрева, последние затраты являются несущественными и обычно не превышаю 10% затрат на голубое топливо.

Стоимость монтажа системы отопления под ключ

Стоимость монтажа такой системы под ключ — самая затратная часть обустройства инженерной системы, она зависит от вида проекта: экономный, стандартный и премиум. В первый входят котлы отечественных производителей, Китая или Турции, во второй — Чехии, а в третий — Германии или Италии.

Кроме того, цена значительно  будет зависеть от типа прокладки труб, количества контуров котлов, вида расположения котла — настенная / напольная, вида батарей и материала труб, используемых для обвязки.

Эти цены разнятся по регионам и по конкретным монтажным фирмам.

В среднем для стандартного варианта в Москве стоимость автономного отопления для площади нагрева:

  • 100 м.кв. – 295 тыс. рублей;
  • 200 м.кв. – 405 тыс. рублей;
  • 300 м.кв. – 579 тыс. рублей.

Эти расценки учитывают следующие показатели:

  1. Производители котлов: Германия или Чехия.
  2. Вариант обустройства агрегата — навесной.
  3. Материал трубопроводов обвязки агрегата —полипропилен с армированием.
  4. Нагрев ГВС — бойлер косвенного нагрева.
  5. Укладка внутридомовых трубных систем — скрытая 2-х трубная.
  6. Материал внутридомовой системы — сшитый полиэтилен.
  7. Отопление по принципу «теплый пол» — до 60 м2.
  8. Регулировка температурного режима механический на батареях / автоматическое на котле.
  9. Батареи нагрева,  производство — страны ЕС.

Видео

Сегодня автономная система отопления с газовым агрегатом — самые экономные и эффективные. После окончания монтажа такой системы, затраченные собственником коттеджа денежные средства, как правило, окупаются уже на 3-4 году эксплуатации.

Плюсы и минусы автономного отопления

Автономное отопление многоэтажного дома представляет собой систему, находящуюся в отдельном помещении, где размещены котлы высокой мощности, которые обеспечивают дома не только теплом, но и горячей водой. Мини-котельная оборудована необходимыми приборами и устройствами.

В этом видео вы узнаете, как установить автономное отопление своими руками:

Ее эксплуатация имеет ряд преимуществ:

  1. Уменьшается расстояние от генератора до тепловых приборов, находящихся в квартирах, а это значит, что сокращается теплопотеря.
  2. Выбрав автономное отопление многоквартирного дома, потребитель снижает расходы на обслуживание теплосетей.
  3. Агрегат, нагревающий носитель тепла, располагается в непосредственной близости к потребителю.
  4. Для запуска центральной тепловой сети местные власти должны получить соответствующий приказ. Если в доме или квартире имеется автономная система, потребитель может включить ее в любой момент. Такие системы целесообразно устанавливать в регионах с холодным климатом.
  5. В квартире располагаются терморегуляторы, с помощью которых потребитель выбирает тепловой режим. При необходимости можно менять его, экономя денежные средства.
  6. При возведении жилого здания застройщик должен получить разрешение, позволяющее «врезаться» в тепловую магистраль. Длительность оформления документа — 1-2 месяца. Для застройщика самым оптимальным вариантом будет автономная котельная.

Автономное отопление квартиры – плюсы и минусы:

Несмотря на преимущества, система имеет и недостатки. Чтобы создать котельную для большого количества квартир, нужно выделить под неё отдельную территорию (по возможности возле дома размещают пристройку). Также следует учитывать, что агрегат загрязняет окружающую среду. Чтобы устранить такую проблему, нужно приобрести очистительные устройства.

Проектировщики заявляют, что котельная компактна и ее можно установить даже на чердаке. Но если разместить агрегат в небольшом помещении, тогда оно будет отапливаться, а это дополнительный плюс. Единственное требование для установки — плоская и ровная кровля.

Автономное (индивидуальное) отопление в многоквартирном доме:

Первая автономная система отопления частного дома — это система с твердотопливным пеллетным котлом с автоматическим розжигом и подачей топлива.

С такой системой впервые я столкнулся в 2017 году. Дом, который предполагалось отапливать был на участке с большим уклоном, до ближайшей газовой магистрали было около 5 км. А электричество в поселке (СНТ) было нестабильное. Площадь отапливаемая составляла 200 кв. м.

Заказчиком принято было решение установить пеллетный котел по расчетам бункер которого должен гореть не меньше трех суток. В котел также был встроен электрический тэн 9 кВт. В комплексе был установлен теплоаккумулятор ёмкостью 500 л. Нагрев воды осуществлялся от бойлера косвенного нагрева с электрическим догревателем.

Котел наш российский от компании теплодар с пеллетной горелкой. Система отопления была смонтирована к зиме 2017 г.

Плюсы и минусы такой системы показали себя уже в первый отопительный сезон. Автономная система отопления оказалась очень требовательной к присутствию внешнего присутствия. При сгорании древесных пеллет постоянно образуется шлак. Откуда он берется? Пеллеты производят в основном из отходов производства. И в них очень много песка и пр. грязи. Вот при сгорании и получается достаточно серьезный «корж» шлака. Из-за этого горение постепенно ухудшается и происходит затухание котла. Такую горелку необходимо очищать с периодичностью раз в сутки. Если пеллеты очень качественные, можно в раз в 2 суток.

Если такой котел выключается, то автоматический запуск становится невозможным. Лампа розжига не может прогреть пеллеты до температуры возгорания из-за толстого слоя шлака. Учитывайте этот факт. Как с этим бороться? Смотреть модели котлов с автоматической очисткой камеры сгорания. Но здесь стоит учитывать, что их стоимость в разы дороже. Плюс ко всему надежность такой автоматики может серьезно сказаться на сроке службы.

Водяная система отопления дома

Самым популярным видом обогрева помещений является водяное отопление. Оно базируется на использовании теплофизических свойств жидких теплоносителей, прежде всего воды. В домах с периодическим присутствием жильцов (например, дачах) в системах могут использоваться различные виды незамерзающих жидкостей – антифризов. Они предохраняют систему от замерзания и последующего разрушения оборудования, коммуникаций в результате размораживания.

Водяные системы в своем составе имеют следующие компоненты:

  1. Котел;
  2. Приборы отопления;
  3. Трубопроводы;
  4. Запорная и регулирующая арматура.

Котел – главный элемент комплекса отопления, он вырабатывает тепло, которое передается по трубопроводам к устройствам теплоотдачи – радиаторам, конвекторам, регистрам и так далее.

Модель котла зависит от типа потребляемого топлива – природного газа, электроэнергии, твердого или жидкого топлива.

Иногда в качестве теплогенераторов выступают печи – к некоторым видам этих устройств сооружаются системы циркуляции теплоносителя, баки приготовления горячей воды.

По виду циркуляции водяные системы делят на 2 вида:

  1. Естественная (гравитационная) циркуляция, открытая схема;
  2. Принудительная циркуляция, закрытая схема.

Движение теплоносителя в отоплении, построенном по открытой схеме, осуществляется за счет разницы плотностей (и соответственно – веса) холодного и горячего теплоносителя. Система сооружается из трубопроводов диаметром не менее 32 – 40 мм, пригодна для отопления площади не более 50 – 70 м2. Гравитационная схема является энергонезависимой.

В более крупных частных домах отопительные комплексы сооружаются по закрытой схеме, движение теплоносителя производится с помощью насоса.

В качестве приборов отопления устанавливаются радиаторы из следующих материалов:

  1. Алюминий;
  2. Биметаллический сплав;
  3. Сталь;
  4. Чугун.

Кроме радиаторов используются конвекторы, регистры отопления различных модификаций.

Для монтажа разводки применяются различные трубопроводные системы из следующих материалов:

  1. Полимеры – сшитый полиэтилен, полипропилен, металлопластик;
  2. Сталь углеродистая или нержавеющая;
  3. Медь.

Автономные системы отопления функционируют с рабочим давлением 1,5 – 2,0 кгс/см2 (не более 3,0 кгс/см2) и максимальной температурой в пределах 70 – 75С, теплоноситель имеет практически постоянный химический состав. Эти условия разрешают применение всех указанных материалов изготовления отопительных приборов и труб, увеличивают продолжительность их безаварийной работы.

Кроме радиаторных конфигураций системы отопления часто сооружаются водяные теплые полы и несколько реже – водяные теплые стены. Эти разновидности водяных систем возможны при закрытой схеме циркуляции, обладают повышенной степенью комфорта.

Существует также особая конфигурация водяного отопления – паровая система. Она имеет сложное устройство, не разрешена в жилых помещениях из-за высокой температуры пара. В частных домах сооружается очень редко и только по инициативе владельца.

Электрический вариант

Не такой экономный, однако, в последнее время очень бурно развивается. Можно установить нагревательные элементы непосредственно в сами радиаторы и «не городить» много водных труб. Также сейчас существуют теплые полы (маты или пленка), конвекторы, улучшенные радиаторы с большим КПД и т.д.

ТО есть, если у вашего дома нет газа — не беда, можно сделать автономный нагрев помещений и воды электричеством.

Это дешевле чем центральный обогрев, хотя не так существенно как газом, здесь экономия до двух раз.

Плюсы

  • Устройства многообразны, это полы, конвекторы, радиаторы, тепловые пушки и т.д.
  • Не нужно подводку газа к дому.
  • Можно сделать практически везде, где есть электроэнергия.
  • Можно запитать от альтернативных источников (солнце, ветер), получим большую экономию.
  • Экономия по сравнению с центральным нагревом.

Минусы

  • Такие нагреватели требуют мощных проводов, то есть проводка должна их выдерживать.
  • Проводка должна быть рассчитана и смонтирована профессионалами.
  • Если отключают электричество, соответственно обогрева нет!

Посмотрите полезное видео.

Сейчас если монтировать себе электрический обогрев, то он примерно в 2 – 2,5 раза эффективнее центрального.

Независимый монтаж

Естественно, что перед тем, как сделать отопление в квартире, необходимо запастись расходным материалом и разными инструментами. В частности пригодится вот что:

  • пакля и силикон для герметизации некоторых стыков;
  • различные фитинги (переходники, уголки и т.п.), крепежи и дюбеля;
  • ножницы для пластика;
  • гаечные ключи, отвертки (крестовая и простая) и молоток;
  • карандаш, рулетка, строительный уровень;
  • обивочный шнур либо строительная нить – эти предметы необходимы для разметки линии по периметру стен, вдоль которой будет проходить основная линия труб;
  • перфоратор и бур диаметром 6 мм;
  • паяльник для пластика.

Предположим, что инструмент и материалы имеется. Значит возможно приступать к первому этапу.

Установка радиаторов

Делается все по приблизительно таковой схеме:

  1. Перфоратором сверлятся отверстия под крюки для биметаллических радиаторов. Наряду с этим следите, дабы между отверстиями оказалась максимально ровная горизонталь – пользуйтесь уровнем, если не желаете дабы батарея висела криво.
  2. Крюки забиваются либо завинчиваются вовнутрь дюбеля до упора.
  1. Радиатор подвешивается на крюки.

Работа помой-му и несложная, но тут принципиально важно знать о нескольких нюансах

  1. Между подоконником и верхней линией радиатора должно быть расстояние хотя бы сантиметров 5. В случае если все будет «впритык», то не окажется качественной циркуляции воздуха вверх.
  2. Весьма пристально следите за тем, дабы крюки в дюбелей сидели максимально прочно. В случае если крепежи будут держаться слабо, то на протяжении перепадов давления батарея может завибрировать и просто напросто «отойти» от стенки.

Продолжаем делать отопление квартиры своими руками – переходим к работе с трубами.

Пайка магистрали и соединение с батареями

По сути, необходимо создать линию из двух параллельно идущих труб по всему периметру помещения. Это будет канал подачи теплоносителя и так называемая «обратка». Получается, что линия будет подсоединена к той точке, где установлен отвод из труб центрального отопления.

А в тех местах, где требуется соединение с радиаторами – в неспециализированную магистраль будут встраиваться тройники, от которых встанут вертикальные отрезки труб. И уже на концы этих отрезков закрепятся фитинги соединяющие систему и батареи.

Делается все достаточно просто.

Включаем паяльник и ожидаем мин

15 – принципиально важно дождаться пока он хорошо прогреется. В другом случае пластик на протяжении пайки не будет плавиться так, как необходимо. Берем концы труб и одеваем их на насадки паяльника

Ожидаем секунды 4, снимаем пластик с насадок и вдеваем трубы приятель в приятеля. При вставке в обязательном порядке нужно делать определенное усилие, дабы сцепление точек спайки случилось максимально действенно

Берем концы труб и одеваем их на насадки паяльника. Ожидаем секунды 4, снимаем пластик с насадок и вдеваем трубы приятель в приятеля. При вставке в обязательном порядке нужно делать определенное усилие, дабы сцепление точек спайки случилось максимально действенно.

  1. В местах, где установлены радиаторы, впаиваем в трубы фитинги и тройники. Их, естественно, необходимо поставить и на подаче, и на обратке.
  1. Подобным образом проходим целый периметр и соединяемся посредством фитингов с точками центрального трубопровода.

Сейчас нужно подсоединить к магистрали радиаторы.

Для этого отрезаем кусочки труб нужной высоты – концы этих отрезков, и тройников, необходимо расплавить сварочным пистолетом и соединить между собой.

Затем на конец каждой вертикальной «стойки» крепим уголки. К этим уголкам привариваем по горизонтали весьма маленькие отрезки труб (их протяженность должна быть ровно таковой, дабы достать до отверстий радиаторов).

И вот на концы этих отрезочков нужно припаять фитинги с так называемыми «американками» — эти соединения будут скручены конкретно с батареями.

Не забудьте, что грамотная установка отопления в квартире предусматривает, что для каждого отопителя должен быть установлен кран перекрытия подачи теплоносителя. И это, кстати, делается не только в целях исключения аварийных обстановок, но и кроме этого для комфорта и экономичности.

Дело так как в том, что посредством таких кранов возможно регулировать мощность потока теплоносителя, что разрешает регулировать температурный режим для той либо другой батареи. Ну и, само собой разумеется, кран возможно всецело перекрывать в тех комнатах, каковые по большому счету не хочется отапливать.

По окончании того как магистраль смонтирована необходимо произвести пробный запуск системы и пристально проверить все соединения на предмет протечки. В случае если все в порядке, то системой возможно нормально пользоваться.

Такая вот схема работ. Сейчас давайте подведем итоги статьи.

Какой котел выбрать: плюсы и минусы специального оборудования

Начнем, конечно, с газового котла для системы автономного отопления. А вообще, есть, как минимум, еще один подходящий для многоквартирных домов вариант – электрический котел.

Но самые популярные котлы на сегодняшний день – это как раз газовые. Причем они себя отлично зарекомендовали не только в квартирах, но и в частных домах, и коттеджах. И все потому, что у подобного оборудования есть следующие преимущества:

  • Дешевое топливо – газ, по сравнению, с другими видами топлива стоит относительно недорого, а потому его можно использовать как для отопления небольших городских квартир, так и для обогрева просторных коттеджей.
  • Практически полное отсутствие шума – если газовый котел заметно шумит, значит, с оборудованием не все в порядке.
  • Компактность газового оборудования – для квартиры вполне достаточно котла средней мощности, который много места точно не займет. Как правило, его габариты сравнимы с секцией кухонного шкафа.
  • Хорошая функциональность – современное газовое оборудование может быть оснащено самыми разными и удобными приборами для регулировки и контроля работы.

Но, не смотря на такие плюсы, мы не можем упомянуть и о некоторых очевидных минусах. Так, газ – это горючее вещество, а потому газовый котел является пожароопасным оборудованием. А потому во избежание не просто проблем, а угрозы жизни, устанавливать его имеет право только квалифицированный специалист с допуском к таким работам.

Как правило, в современном оборудовании такого рода предусмотрен также насос (кроме, одного или двух контуров), который создает нужный уровень давления в магистрали. Системы, в которых теплоноситель движется самотеком, уже практически нигде не используются.

В некоторых нагревательных устройствах (но чаще все же в электрических) имеется и расширительный бачок. Последний нужен для компенсации расширения жидкости, которое происходит при нагреве.

Нельзя забывать и о том, что в газовом котле неизбежно образуются продукты горения топлива, которые необходимо выводить на улицу. Для этих целей обычно используются специальный коаксиальный дымоход. Само собой, что обычный дымоход в квартире не предусмотрен, да и оборудовать его практически невозможно.

Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ

Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

  1. врезки системы отопления дома в газовую сеть;
  2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

  1. монтаж котла в котельной на первом этаже;

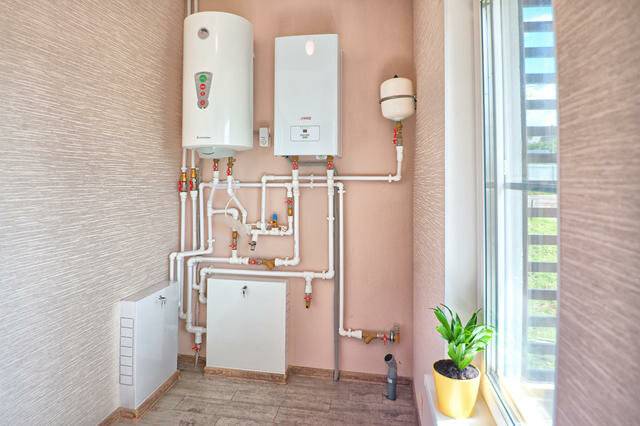

  2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
  3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
  4. установка коллектора для теплого пола;

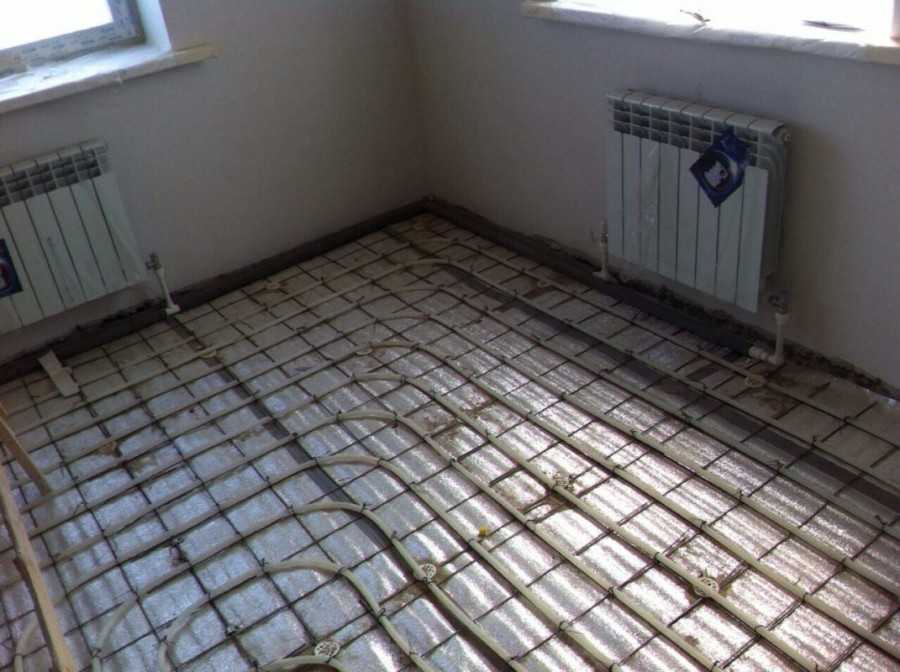

  5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
  6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
  7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

  • Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
  • Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
  • Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
  • Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
  • Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.


Схема автономного газового отопления открытого типа

Как сделать расчет

Комфортная температура в квартире будет держаться при правильной установке системы отопления. Для этого необходимо точно произвести все расчеты, которые будут зависеть от площади помещения (S) и от мощности котла (W) на 10 м². Необходимо учесть и климатические особенности региона. Например, для Подмосковья удельная мощность составляет от одного до полутора кВт; в северных районах — от полутора до двух кВт; в южных регионах — от 0,7 до одного кВт. Мощность отопительного котла рассчитывается по формуле: кот. = S W уд. / 10. Этот простой расчет поможет выбрать необходимый для квартиры котел.

Расчет отопления зависит также от схемы и вида отопительной системы. Оптимальный вариант для квартиры — двухтрубная система. Она сложнее и дороже, чем однотрубная, но и качество отопления будет выше. Все батареи, от первой до последней, будут равномерно нагреваться. Однотрубная система подходит только для небольшого количества радиаторов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
