Назначение обустройства скважины
Обустройство скважины на воду своими руками начинается по завершению бурильных работ. Эта процедура подразумевает приобретение и монтаж подходящего оборудования, предназначенного для перекачки воды внутрь дома.
Чтобы обустроить скважину на воду после бурения, как правило, необходимо выполнить следующие функции:
- Почистить точку водозабора и обеспечить его защиту от загрязнения. Проводятся мероприятия по защите скважины от пыли, дождя, весеннего снеготаяния.
- Утеплить источник водоснабжения, насос и трубы. Это сохранит их от замерзания в зимнее время.
- Создать предпосылки для быстрой коммутации и обслуживания используемых для водоснабжения агрегатов.
Точкой размещения оборудования для подачи воды выбирают участок рядом со скважиной, или ближайшую постройку (дом). Это условие не относится к насосной установке. Первый вариант предполагает наличие возле гидротехнического сооружения помещения, которое смогло бы вместить все приборы. Однако даже в тех случаях, когда обвязка размещена в доме, наличие небольшого помещения возле устья скважины на порядок упрощает работы по установке и обслуживанию насоса. Чтобы ввести в готовый ствол водопроводную трубу или провести проводку для погружной помпы, лучше выбрать момент во время бурения и обустройства скважины.

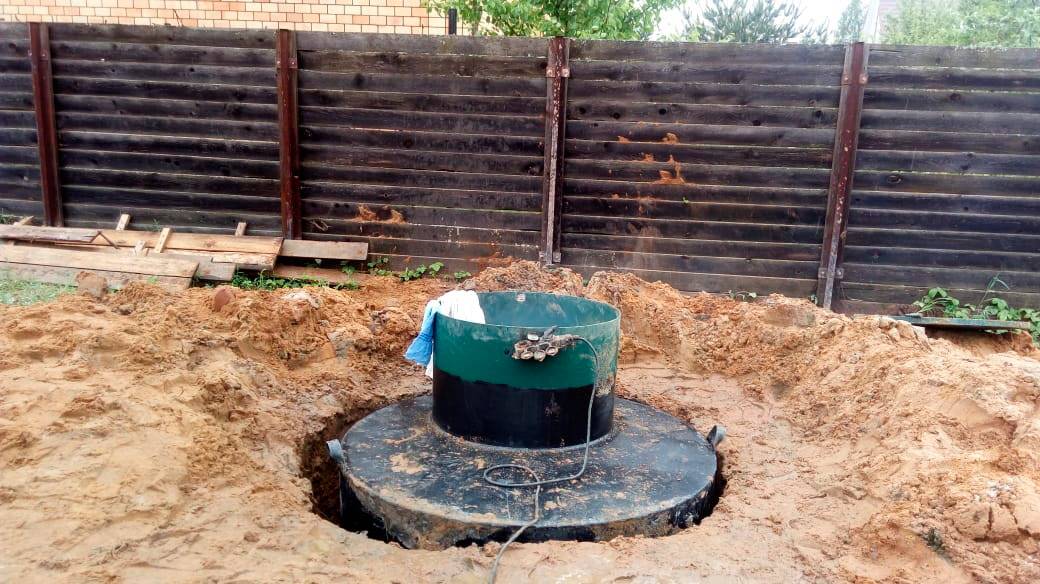

Пошаговая установка кессона
Стандартная схема обустройства скважины предусматривает установку кессона. Все работы выполняются в следующем порядке:
- Обустраиваем котлован для резервуара вокруг готового гидросооружения. Общие размеры котлована определяются габаритами кессона: глубина составляет 200 см, ширина – не менее 160 см. По центру котлована должна проходить обсадная колонна. При поверхностном уровне залегания грунтовых вод рекомендуется углубить котлован на 50 см, чтобы обеспечить своевременную откачку вод.
- В резервуаре проделываем отверстие, размер которого равен диаметру обсадной колонны. Установку опускаем в котлован в центральной части колонны.
- Колонну отрезаем и фиксируем к донной части кессонного резервуара сваркой. К готовой конструкции выполняем подводку питающего провода погружного насоса и водонапорной трубы. Емкость засыпаем грунтом до такого уровня, чтобы на поверхности была видна крышка.
Что нужно знать
Используют недоукомплектованные резервуары
Наши заводские кессоны оборудованы специальной гильзой для крепления к обсадной трубе, лесницей и «усиками» под замок
Врезка водопроводной трубы происходит негерметично, в результате кессон и источник заливаются грязной водой
Выполняя обустройство скважины, повышенное уделяем герметичности соединений, чтобы избежать любых протечек в процессе эксплуатации
Иногда при большой глубине скважины вес водоподъемного оборудования достигает 150-200 кг, при опускании легко уронить или зацепить насос в трубе
Опуск насоса всегда выполняется аккуратно при помощи нескольких монтажников, иногда устанавливается дополнительная лебедка
Ставят пластиковый кессон без «якорения». В результате через некоторое время он всплывает вместе с оборудованием, нарушая работу всей системы
Чтобы правильно установить пластиковый кессон, монтаж которого отличается сложностью и большими трудозатратами, нужно использовать бетонные плиты
Как выбрать и установить насос для скважины
После монтажа на даче нужно выбрать модель погружного насоса. Для начала рассчитывается его производительность и максимальный напор.При этом учитываются такие критерии как:
- Глубина скважины.
- Кокой длины водопровода.
- Сколько в доме этажей.
- Число точек водоразбора.
При монтаже насос опускается в скважину на отметку ниже статического уровня воды.Одновременно с насосом опускаются:
- Пластиковая труба, по ней будет вода поступать наверх.
- Трос нержавеющий, для страховки опускания насоса.
- Кабель, для управления работой насоса электродвигателя.
- Трос фиксируется на оголовке скважины.
Важные моменты при обустройстве
Учитывая некоторые технические нюансы, можно существенно сэкономить на обустройстве скважины, оснащенной кессоном. Например, использовать кессон заводского производства.
Если расположить скважину поближе к дому, то:
- уменьшится объем земляных работ;
- потребуется меньше труб;
- понадобится насос небольшой мощности, достаточной только для поднятия воды на поверхность.
Сэкономить можно и при выборе способа бурения. Чтобы сделать скважину для личного пользования, можно выполнить работу с использованием ручного бура. Иногда используют электрический инструмент, ударные приспособления.
Нюанс #1 – выбор метода бурения скважины
При выборе конкретного инструмента исходить нужно из особенностей грунта. При самостоятельном бурении скважины ручным методом придется прилагать немалые усилия, но при благоприятных условиях можно добраться до водоносного слоя, лежащего на глубине до 15 м.
Рекомендуется совершать за одну проходку не больше, чем пять оборотов бура, иначе извлечь его будет трудно.
Бур, изготовленный своими руками, дает лучший результат. Причина в том, что он выполнен под конкретные условия, поэтому работать им удобней
Скважину небольшой глубины можно пробурить и при помощи шнека. Вращение его осуществляют как вручную, так и при помощи механизмов. В любом случае над будущей скважиной сооружают вышку в виде треноги для облегчения подъема инструмента. При выборе второго способа потребуется еще и электродвигатель, подходящий по мощности.
Для вырубки скважины используют и ударно-канатный метод. Рабочим инструментом здесь служит труба, края которой остро заточены (забивной стакан с прочной кромкой по нижнему краю). Благодаря своему немалому весу она с большим усилием врезается в землю, затем ее извлекают при помощи системы канатов и освобождают от грунта.
При ударно-канатном способе бурения применяют треногу высотой до двух метров. В ее верхней точке имеется блок с перекинутым через него канатом. К нему крепят ударный инструмент
Обсадную колонну (трубу) берут чуть большего диаметра, чем у отрезка трубы, именуемого стаканом. Ставить ее следует строго соблюдая вертикальность
Это важно при любом способе бурения. Если этим нюансом пренебречь, грунты могут обрушиться
Специалисты советуют применять трубы ПВХ сечением 12,5 см. Первую трубу опускают после прохода одного метра. Далее, длину обсадной колонны добавляют по мере заглубления. Соединяют отрезки при помощи резьбы на торцах труб.
Нюанс #2 – секреты бурения скважины
Бурить скважину можно в любой сезон, но трудоемкость работ при этом будет разной. Худший вариант – весна. В этот период грунтовые воды находятся на самом высоком уровне. В таких условиях трудно определить расположение основного водоносного слоя.
Устройство скважины летом считается лучшим вариантом, т.к. уровень воды стабилизируется и ее место залегания легко определить. Осенью лучшим месяцем для проведения этих работ является сентябрь. В это время обычно еще не наступает сезон дождей, определить водоносный горизонт можно без затруднений.
Осадки в зимний период не оказывают влияния на состояние подземных вод. Ручное бурение в зимнее время противопоказано, т.к. грунты сильно промерзают
Зимой можно бурить скважину, пока температура не опускается ниже -20°. Из-за подмерзания грунта стенки скважины застрахованы от обвалов. Грунтовые воды находятся на минимальном уровне.

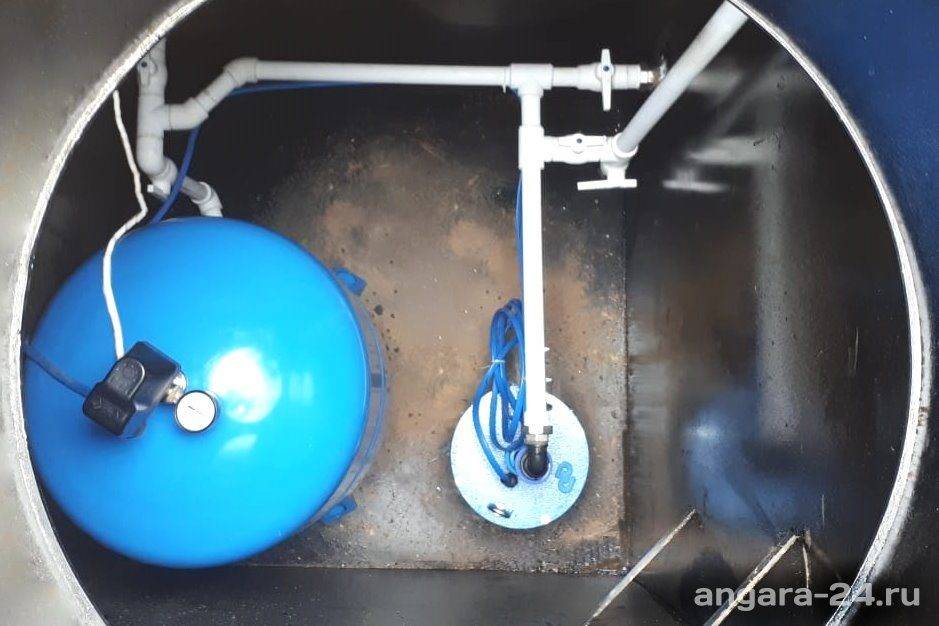

Нюанс #3 – оптимальный материал для кессона
Существует несколько видов кессонов:
- из ж/б колец;
- металлические;
- пластиковые;
- кирпичные.
Ж/Б кольца и кирпич. Такой вид кессонов практически не обеспечивает герметичность на длительное время. Это грозит оборудованию затоплением и последующей потерей работоспособности.

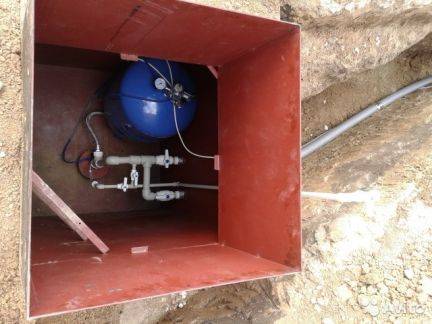

Металл. Если при изготовлении металлических кессонов были соблюдены все требования, они будут обладать хорошей герметичностью.
Земля по отношению к металлу является агрессивной средой, поэтому ограждающие конструкции таких камер подвержены окислению, в результате чего может произойти разгерметизация.
Пластик. Кессоны, произведенные из полимерных материалов, удобные, имеют малый вес, просты в монтаже и эксплуатации. Вероятность разгерметизации довольно мала, т.к. материал не подвержен коррозии. Служат пластиковые кессоны гораздо дольше металлических.
Обустройство водозаборной скважины с использованием адаптером
Установка изделия в скважине выполняется в следующей последовательности:
- В обсадной колонне высверливают отверстие нужного диаметра. При этом необходимо помнить, что место для него выбирается с таким расчетом, чтобы подключаемый водопровод оказался ниже отметки промерзания грунта в данном районе.
- В образовавшееся отверстие вставляется половина устанавливаемого устройства (изнутри) таким образом, чтобы со стороны внешней стенки колонны выступал патрубок с нарезанной резьбой. К нему стыкуется пластиковая труба для водопровода, проложенного на глубине расположения отверстия.
- Следующим шагом является подсоединение к трубе, предназначенной для подъёма воды, оставшейся половины питлесс-адаптера, которая, вместе с подключённым к ней глубинным насосом и трубой, аккуратно опускается внутрь скважины.
- Там обе части устройства стыкуются, для чего предусмотрен специальный замок в их конструкциях. О том, что замок сработал, информирует резкий характерный щелчок.
- Затем страховочный трос, который закреплён на насосе, и подключённая к нему электропроводка выводятся в оголовок.
- Выполняется проверка работоспособности собранной системы и герметичность всех её элементом. Затем скважина засыпается.
Видео с пошаговой инструкцией по монтажу скважинного адаптера:
При выполнении указанных работ важно не забывать о том, что часть установленного адаптера, вмонтированная в стенку имеющейся в скважине обсадной колонны, займёт не менее 30 мм просвета скважины. Это заставляет выбирать модель погружного насоса с учётом его геометрических размеров, которые на 40 и более миллиметров должны быть меньше внутреннего диаметра установленной обсадной колонны
Если этого не учесть, то насос просто невозможно будет опустить/поднять.
Демонтировать глубинный насос, установленный в скважине, можно с использованием специально предназначенной для этого металлической трубы, один из концов которой имеет резьбу. Вкручивая её в специальное гнездо, имеющееся на съёмной части устройства, можно извлечь насос на поверхность.
Важные нюансы
Если земля на участке плодородная, а при разрушении поверхностный слой придется восстанавливаться, предпочтительней применять кустовое бурение. Бурение кустом снижает отсыпные работы и удешевляет процесс добычи ресурсов. Любые работы на участке можно начинать только после изучения уровня расположения грунтовых вод. Если этот уровень высок, лучше расположить защитное помещение на поверхности, а не углублять его под землю.
Крайне важно выбрать и закрепить правильно насос. Роль оборудования крайне важна для автономной системы водоснабжения. Для скважин принято выбирать насосы погружного типа, так как они обладают лучшей производительностью
Но при выборе важно не переусердствовать, так как важным параметром будет размер самого гидросооружения. Еще учитывается протяженность водостоков. Например, при высоте водозаборного сооружения в 33 метра, давление в системе должно составить от 1,4 до 3 атмосфер
Для скважин принято выбирать насосы погружного типа, так как они обладают лучшей производительностью
Но при выборе важно не переусердствовать, так как важным параметром будет размер самого гидросооружения. Еще учитывается протяженность водостоков
Например, при высоте водозаборного сооружения в 33 метра, давление в системе должно составить от 1,4 до 3 атмосфер.
Для постоянной поддержки и возможности изменения рабочего давления нужен гидроаккумулятор. Емкость обеспечит хранение минимального водного запаса. Современное оборудование такого типа представляет собой единую конструкцию, основной отличительной чертой которой является вместительность. Например, для дачных загородных домиков достаточно емкости до 55 литров, а для гостиниц и пансионатов выбираются устройства от 100 до 950 литров.
Важное защитное устройство скважины – оголовок. Обычно устройство снабжается отверстиями для установки водонапорных труб, а также силовых кабелей. Оголовок защищает сооружение от биологического и другого загрязнения
Оголовок защищает сооружение от биологического и другого загрязнения.
Конструкция оголовка включает такие части, как:
- карабин, фланец;
- резиновые кольца;
- крепежи;
- крышки.
Если скважина оборудуется оголовком, то при проведении монтажа срезается колонна. Срез зачищается и обрабатывается антикоррозийными средствами.
- Питающий кабель насоса вводится через входную крышку водонапорной трубы.
- Насос стыкуется с трубой, а свисающий конец тросика фиксируется карабином.
- Фланец закрепляется на колонну, а поверх устанавливается уплотняющее кольцо.
- Далее насос погружают на дно скважины, а крышка оголовка фиксируется болтами.
Пошаговая инструкция по обустройству
Сначала необходимо определиться с местом, где будет располагаться скважина. Чтобы обустроить источник, следует соблюдать последовательность действий:
- Необходимо пробурить скважину.
- Приступить к монтажу кессона.
- Засыпать землей до краев котлован и утеплить люк.
- Сделать установку оборудования, которое предназначено для эффективной и бесперебойной подачи воды.
Чтобы отремонтировать конструкцию кессона своими руками, следует придерживаться последовательности операций:
- Проделать отверстие в дне резервуара. Оно должно располагаться на расстоянии 3 см от центра дна. Такое отверстие необходимо, чтобы установить гильзу.
- Патрубки, предназначенные для кабеля и водопроводных труб, необходимо вварить в стенки резервуара.
- Выкопать котлован таким образом.
- Обрезать колонну.
- В форме брусьев уложить опоры. Они предназначены для размещения кессона.
- Произвести стыковку гильзы резервуара с по схеме. Отрегулировать конструкцию, после чего ее приварить.
- Бруски следует убрать из-под камеры, поместить ее в скважину.
- Ввести кабель и трубы в ниппели.
Инструкция по обустройству.
Особенности выбора оборудования
К базовым элементам скважины относятся:
- насос;
- гидропневмоаккумулятор;
- оголовок.
Насос является основным видом оборудования. Для скважины можно использовать как погружной, так и поверхностный тип. Первый вид насоса опускается на глубину скважины более 10 м, а второй — на глубину менее 10 м.
Шаг 1 — подбираем оптимальный тип насоса
Существует 2 типа насоса:
- поверхностный;
- погружной.
Первый тип предназначен для установки оборудования на поверхности. Размещаются такие насосы в камере. Монтаж и обслуживание кессонов несложны. Можно выделить 2 вида поверхностного насоса:
- вихревой — необходим, чтобы поднять воду с малой глубины;
- центробежный — способен откачивать воду с глубины до 10 м.
Такое оборудование продается чаще всего с укомплектованной автоматикой, которая управляет его включением и выключением.
Выбор типа насоса.
Погружные насосы предназначены для погружения в скважину. С их помощью можно добыть воду, которая находится на большой глубине. Такие кессоны комплектуются выключателями. Они страхуют устройство от поломок.
Дорогостоящие насосы оборудованы специальными фильтрами, которые позволяют перекачивать воду с твердыми примесями. Перед покупкой кессона нужно определиться с тем, какого диаметра он должен быть.

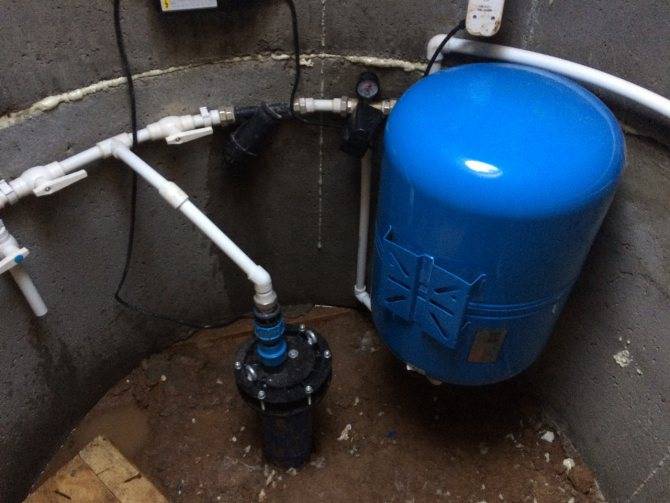

Шаг 2 — гидроаккумулятор для скважины
Устройство плавно регулирует давление воды в трубопроводной магистрали. Также оно предназначено для предотвращения гидроударов.
Если механизм присутствует в системе водоснабжения, то насосное оборудование не изнашивается в течение длительного времени.

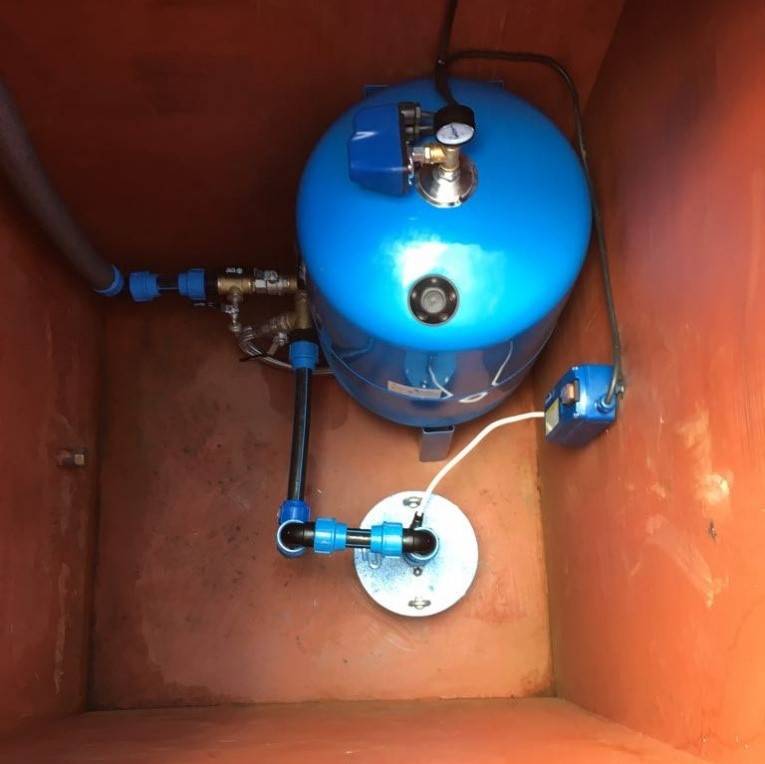

Шаг 3 — оголовок в конструкции скважины
Оголовок является защитным устройством. Монтируется он на торцевой части скважинной трубы. Предназначено устройство для того, чтобы в устье скважины не попадали посторонние предметы и грязь.
Оголовок представляет собой опору, с помощью которой насосное оборудование устанавливается подвесным способом. Изготавливается он из металла или пластмассы. Пластиковый способен выдерживать до 200 кг нагрузки, а металлический — до 500 кг.
Оголовок в скважине.
Если необходимо оборудовать глубокую скважину, следует применять оголовок из металла.
Как утеплить выгребную яму в частном доме?
Канализационная система во дворе частного дома является обязательным условием, особенно в тех случаях, когда нет центральной канализации. От того как вы утеплите выгребную яму на зимний период будет зависеть правильность ее работы.
Вы задаетесь вопросом, зачем нужно утеплять выгребную яму? Дело в том, что верхняя часть грунта часто промерзает. Воды, которые находятся в яме, населены бактериями, которые вызывают брожение, поэтому промерзание не происходит. Верхняя часть ямы эти бактерии не содержит, поэтому эти верхние элементы септика и промерзают, что нарушает работу всей системы.
Каким материалом и как лучше утеплять?
Выбор теплоизолирующих материалов производят с учетом климатических условий местности. Играет при этом роль и глубина залегания грунтовых вод в месте нахождения скважины. В регионах с мягким климатом, где столбик термометра редко опускается ниже минус 5-15 градусов, можно обойтись недорогими природными материалами: опилками, соломой, верховым торфом, сухими листьями. Вокруг скважинного ствола изготавливают короб и засыпают туда выбранный материал. Защищают теплоизолятор от попадания влаги, чтобы не снизить его теплоизоляционные свойства.
Верховой торф, используемый для утепления скважинного ствола, засыпается в сооруженный своими руками короб из бочек или труб широкого диаметра
Утеплители промышленного производства рекомендуется использовать в регионах с более суровым климатом, высоким уровнем грунтовых вод, приводящим в комплексе к значительному промерзанию грунта. Выбирают материалы с учетом технических характеристик и стоимости квадратного метра. Можно остановиться на полистироле, базальтовой вате, пеноизоле, стекловате, пенопласте. Данными утеплителями пользуются и при подготовке к зимней эксплуатации скважин, оборудованных электро-насосами.
Из школьного курса физики известно, что воздух обладает наихудшей теплопроводностью. Поэтому рекомендуется оставлять между обсадной трубой и слоем теплоизоляции воздушный зазор, толщиною в 5 см. Эта воздушная прослойка дополнительно защитит скважину от замерзания. К слову сказать, в современных утеплителях используется указанное свойство воздуха. Вспененные материалы включают в себя мельчайшие пузырьки воздуха, которые повышают их теплоизоляционные качества. Толщина утепляющего слоя должна составлять не менее 30-35 см.
Скважина, активно используемая летом для полива сада и водоснабжения частного дома, зимой нуждается в утеплении подручными материалами
Работы по утеплению водозаборной скважины обычно проводят в следующем порядке:
- обшивают стояка мелкоячеистой металлической сеткой, отступая от его стенок на расстояние, равное 5 см;
- далее надевают на конструкцию металлический кожух, оставляя между ним и сеткой необходимое пространство для размещения утеплителя;
- производят засыпку опилок или иного материала, выбранного для утепления скважины (засыпной материал не трамбуют);
- устанавливают под вентиль жестяной лоток, выходящий за пределы металлического кожуха, выдерживая небольшой уклон, чтобы предотвратить попадание влаги в утеплитель.
Для подстраховки можно провести утепление с помощью дополнительной системы прогрева. В скважину устанавливают небольшой нагреватель, а также плавающий датчик замерзания. При образовании тонкой ледяной корочки на поверхности воды в скважине датчик срабатывает и включается нагреватель, который способствует таянию льдинок. При таком обустройстве скважины удается защитить ее от замерзания, сократив энергетические затраты.
Возможные варианты выполнения работ
Полноценное обустройство скважины своими руками без кессона может быть осуществлено двумя вариантами:
- правильно сделать приямок;
- воспользоваться адаптером.
Рассмотрим эти оба варианта детальнее.
Устройство приямка
Самым простым решением является монтаж приямка. По своему устройству он напоминает кессон, и отвечает за выполнение нескольких функций:
- оберегает доверенное оборудование от минусовых температур и механических повреждений;
- предотвращает попадание в скважину посторонних предметов, включая природные осадки;
- является надежным сооружением для удобного размещения и проведения технического обслуживания целого комплекса оборудования.
Ввиду плохой герметичности, данное сооружение не пригодно в местах, где грунтовые воды залегают близко к поверхности, на глубине до 5 метров.
При обустройстве скважины на воду необходимо предвидеть, что места соединений в бетонной конструкции способны пропускать влагу. Для увеличения герметичности используется специальная емкость из металла или пластика, которая может устанавливаться в грунт и прочно крепиться в местах соединения со скважиной. Данные стыки обрабатываются герметиком.
В сухой местности, приемлемым вариантом конструкции приямка считается использование бетонных колец для колодца, либо устанавливаются деревянные щиты и заливается железобетонная конструкция. Может еще использоваться кирпичная кладка. Между стенками и грунтом размещается гидроизоляция из полиэтиленовой пленки.
Дно приямка бетонируется или засыпается щебнем. С внутренней стороны стенок устанавливается теплоизоляционный слой, обеспечивающий полноценную работу оборудования в зимнее время. Крышка приямка может быть выполнена из металлического листа, деревянной или пластиковой конструкции.
При ее монтаже необходимо предусмотреть возможность открывания при первой необходимости. Это понадобится для проведения профилактических работ и технического обслуживания. Кроме этого, оголовок должен быть прочным и утепленным. Желательно его закрывать на замок, что обеспечит сохранность оборудования от посторонних лиц.
Применение адаптера
Вторым вариантом – выступает адаптер, являющийся специальным устройством, который подсоединяется к скважине с помощью обсадной трубы. Он превосходно работает при ежедневном отборе воды, и при условии, когда скважиной не пользуются месяцами. При его применении, трубы скважины могут быть металлическими или пластиковыми, однако они должны быть достаточно прочными для выдерживания погружного насоса и всего навесного оборудования.
Адаптер состоит из двух частей, скрепляющихся между собой. Он устанавливается для оберегания наружной части скважины от промерзания. Позволяет проложить отвод воды ниже точки промерзания грунта.
Его основные элементы:
- резьбовой патрубок, который подключается к скважине ниже точки промерзания и формирует узел для подведения воды к дому;
- тройник с заглушкой, соединяющий трубу скважины с основной частью адаптера.
Схема подключения адаптера заключается в том, что в процессе движения вода поднимается по водозаборной трубе и через него направляется в дом. В качестве материала для адаптера может быть нержавеющая сталь, латунь или бронза.
Зачем нужно обустраивать скважину?
После того, как скважина пробурена и до того, как от неё будет запитан водопровод в доме, производят обустройство источника, подбор и установку водоснабжающего оборудования.
Какие задачи решает обустройство водозаборной скважины:
- Обеспечение чистоты источника. Нельзя допустить попадания в скважину загрязнений с поверхности: пыли, дождевых либо талых вод.
- Защита источника водоснабжения, оборудования и трубопровода от замерзания.
- Формирование условий для подключения и обслуживания оборудования.
Водоснабжающее оборудование (кроме погружного насоса) может быть установлено как в доме, так и рядом со скважиной. В последнем случае необходимо иметь у устья скважины техническое помещение достаточной площади, где эта техника будет установлена.
Но даже при установке ее в доме иметь небольшое помещение на выходе трубопровода из скважины весьма удобно, это значительно облегчает монтаж насоса и его обслуживание. Ввод в скважину водопроводной трубы, а также подача электропитания для погружного насоса также производится на стадии обустройства.
Обустройство скважины имеет целью защиту источника водоснабжения от атмосферных воздействий, обеспечение ввода коммуникаций, удобной установки и обслуживания оборудования
