Обвязка котла отопления полипропиленом — простейшие схемы + личный пример

Качественная обвязка двухконтурного газового котла эффективная экономия

Что означает обвязка котла

Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.

По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.

Элементы обвязки нагревательного котла

Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:

Особенности обвязки газовых котлов

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

Подключение двухконтурных газовых котлов

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: “Правильная схема подключения двухконтурного газового котла”).

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

• насос для циркуляции;
• термоголовка или распределительный клапан;
• расширительный бак;
• сливные и шаровые краны;
• проходной фильтр;
• балансировочный кран;
• обратный и воздушный клапаны;
• уголки и тройник.

Схемы обвязки напольных котлов

Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: “Схема подключения газового котла отопления на примерах”).

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

• высокая цена на комплектующие изделия;
• сложность реализации обвязки, которую может выполнить только профессионал;
• необходимость в постоянной балансировке деталей;
• дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей – общий и котловой.

Схемы обвязки настенных котлов

Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.

Схема подключения в систему отопления

Ниже представлена детальная типовая обвязка твердотопливного котла полипропиленом с малым контуром и узлом смешивания.

Назначение смесительного узла – не пропустить холодную воду из обратного трубопровода в водяную рубашку теплогенератора. Трехходовой клапан, настроенный на температуру не ниже 45º, замыкает движение теплоносителя по малому кругу до тех пор, пока его температура не достигнет установленного значения. После этого клапан подмешивает в обратный трубопровод воду из системы. Для того чтобы очищать ее от накипи и шлама, перед трехходовым краном ставится фильтр – грязевик. При этом устанавливать его нужно точно в таком положении, как изображено на схеме, вертикальный монтаж фильтра является ошибкой.

Обвязка двухконтурного газового котла

Конструкция

Газовый двухконтурный котел — это своеобразная котельная. В нее входят:

1. Теплообменники. Основной применяется для разогрева теплоносителя, второй — для передачи горячей воды в систему ГВС.
2. Насос циркуляционный. Прибор встроен в котел, благодаря чему искать подходящий по мощности насос и заниматься отдельной его установкой не нужно.
3. Бачок расширительный. Подбирается по размерам системы теплоснабжения и производительности котла.

Принципы обвязки

К двухконтурному котлу подсоединяется пять труб, четыре из них предназначены для ввода/вывода воды. По пятой трубе поступает газ, она подключается через газовый вентиль к горелке.

С трубами для воды сложнее:

• одна соединяет обратку отопительной системы с трубкой для первого теплоносителя;
• вторая соединяет с обратной стороны тот же патрубок с трубой подачи;
• третья труба используется для подсоединения водопровода с патрубком вторичного теплообменника;
• четвертая — второй патрубок теплообменника с трубой подачи разогретой воды в систему ГВС.

Пример подключения котла

В трубопровод двухконтурного котла вмонтирован трехходовой клапан, работающий от автоматики отопителя. При включении подачи горячей воды отключается отопление.

Процесс можно описать так:

1. Перераспределение теплоносителя из главного теплообменника.
2. Клапан трехходовой перекрывает контур теплоснабжения и перенаправляет поток жидкости во второстепенный теплообменник. В нем нагревается холодная вода.
3. При потреблении горячей воды клапан находится в запирающем положении. После закрытия смесителя он автоматически переключается на теплоснабжение.

Схема работы не совсем удобна, так как для большой семьи вырабатываемой горячей воды явно не хватает. При этом обеспечивается только одна точка водопотребления, к примеру, душ либо кухня. Вода получится не горячая, а только теплая — котел не успевает прогреть ее до требуемой температуры.

Выход есть: установка дополнительного бойлера любого объема.

Обвязка котла с бойлером

Количество выводов для подключения труб остается прежним. Меняется сама схема ГВС, в которой второстепенный теплообменник замыкается с контуром бойлера.

Обвязка котла с бойлером

Изменения в схеме:

• первый выход второстепенного теплообменника подсоединяется к вводному патрубку бойлера;
• второй выход соединяется с выводящим патрубком водонагревателя.

Водопровод с теплообменником не соединяется, а напрямую контактирует с водонагревателем. Из него вода и попадает в контур ГВС. Таким образом, к бойлеру подходят те же четыре подключения водяных труб.

Преимущества схемы:

1. Водопроводная вода не отличается чистотой, что ведет к быстрому засорению теплообменников. Уже спустя год использования котла они требуют очистки или ремонта.
2. Трехходовой клапан переключать не нужно. При работе смесителя и потреблении нагретой воды система обогрева функционирует в обычном режиме.

Такая схема подходит для домов, в которых уже установлены двухконтурные котлы, но горячей воды не хватает. Чтобы не приобретать одноконтурный агрегат и переделывать всю систему, можно купить подходящий по вместимости бойлер и врезать его в существующую схему.

Обвязка с электрическим водонагревателем

Существует еще один вариант, позволяющий нагревать воду в необходимых объемах до требуемой температуры. Для этого используется электрический накопительный водонагреватель.

Схема обвязки почти повторяет предыдущую, кроме небольших нюансов:

• первый выход вторичного теплообменника присоединяется к холодному водоснабжению;
• другой патрубок подключается к электронагревателю;
• труба от водонагревателя отводится к системе ГВС.

При включении крана горячей воды в душе или на кухне котел функционирует в том же режиме, что и при прямой подаче — включается трехходовой клапан. Но вода сперва подается в накопитель, где ТЭНом прогревается до установленной температуры.

Подключение электрического водонагревателя

Достоинства схемы:

• постоянное наличие горячей воды для домашних нужд в требуемом объеме;
• снижение расхода топлива на нагреве воды.

Обвязка настенного котла (видео)

Существует несколько вариантов выполнения обвязки такого котла. В видео ролике рассказывается о том, как это правильно сделать.

У представленного котла была сварена новая рама совместно с креплением его к потолку и стенам. Его установка осуществлялась под руководством газовой службы.

Схема обвязки

От котла отходят 4 тройника, на каждом из них стоит заглушка. По патрубкам, на которые установлены тройники, осуществляется подача и выход холодной и горячей воды. Тройники необходимы для того, чтобы упростить промывание котла. При необходимости его не нужно будет демонтировать со стены – достаточно просто открыть заглушки, подключить аппарат, и он с помощью реагентов промывает котел.

При установке фильтров нужно обратить внимание на их расположение – они должны быть установлены горизонтально, в обратном случае, находящаяся в них сеточка промывать не сможет. На входе с горячей водой должен стоять обратный клапан. Он будет служить своего рода защитой от выхода воды из системы в случае ее отключения

Он будет служить своего рода защитой от выхода воды из системы в случае ее отключения.

Трехконтурная обвязка отопительной системы

По схеме холодная вода подводится по магистрали через тройник к котлу и при включении ГВС (горячего водоснабжения) происходит нагрев воды. Затем она поступает на выход и подается к точкам потребления и бойлеру. При обустройстве отопительной системы по заданной схеме получается, что перекрывая кран на бойлере, можно получить горячую воду с котла.

1. К бойлеру осуществляется подача холодной воды. На этой магистрали стоит обратный клапан, и на выходе получают горячую воду, которая проходит через установленный фильтр грубой очистки. Она раздается на точки потребления и идет на подпитку коллектора. На этой магистрали также стоит обратный клапан. Он предупреждает потерю давления и воды в системе. Из бойлера и гидравлического разделителя выполняется сброс жидкости, которая собирается предусмотренной леечкой. Под ней стоит фильтр.
2. Вторая ветка предназначена для подачи воды в радиаторы. На ней стоит воздухосброс и один обычный воздушник. Воздух можно стравить еще и через насос. Подключение радиаторов происходит через коллекторы и трубы. Они устанавливаются по шаблону, чтобы расположение труб было строго симметричным.
3. В обвязке предложенной схемы присутствует третья магистраль, которая идет на создание системы «теплый пол». Для него предусмотрены 4 ветки. Имеются 2 термометра – один стоит на подаче, а другой на обратке. В случае если разница между их показаниями будет больше, чем 10 градусов, температуру нужно выровнять с помощью насоса, изменяя скорость, а также при помощи трехходового крана. Регулировка может осуществляться несколько дней, чтобы прийти к оптимальной температуре.

Как обвязывать котлы на твердом топливе

Схема подсоединения дровяного теплогенератора призвана решить 3 задачи (помимо снабжения батарей теплоносителем):

1. Предотвращение перегрева и закипания ТТ-котла.
2. Защита от холодной «обратки», обильного выделения конденсата внутри топливника.
3. Работа с максимальным КПД, то есть, в режиме полноценного горения и высокой теплоотдачи.

Представленная схема обвязки твердотопливного котла с трехходовым смесительным клапаном позволяет защититься от конденсата в топке и вывести теплогенератор на режим максимальной эффективности. Как это работает:

1. Пока система и отопитель не прогреты, насос гоняет воду по малому котловому контуру, поскольку трехходовой вентиль закрыт со стороны радиаторов.
2. Когда теплоноситель нагревается до 55—60 градусов, настроенный на указанную температуру клапан начинает подмешивать воду из холодной «обратки». Теплосеть загородного дома постепенно прогревается.
3. По достижении максимальной температуры клапан полностью закрывает байпас, вся вода из ТТ-котла уходит в систему.
4. Установленный на обратной линии насос прокачивает воду через рубашку агрегата, не давая последнему перегреться и вскипеть. Если поставить насос на подаче, камера с крыльчаткой может заполниться паром, перекачивание прекратится и котел гарантированно закипит.

Принцип нагрева с помощью трехходового вентиля применяется для обвязки любых теплогенераторов на твердом топливе – пиролизных, пеллетных, прямого и длительного горения. Исключение – гравитационная разводка, где вода движется слишком медленно и не провоцирует выпадение конденсата. Клапан создаст высокое гидравлическое сопротивление, препятствующее самотеку.

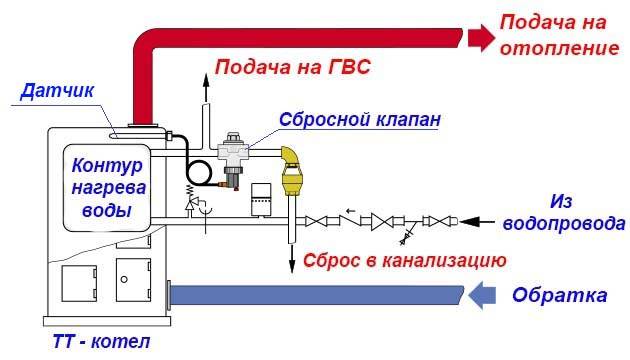

Если производитель оснастил твердотопливный агрегат водяным контуром, змеевик можно использовать для аварийного охлаждения в случае перегрева. Заметьте: предохранитель на группе безопасности срабатывает от давления, а не температуры, поэтому не всегда способен защитить котел.

Проверенное решение – подключаем змеевик ГВС к водопроводу через специальный клапан теплового сброса, как показано на схеме. Элемент сработает от температурного датчика и в нужный момент пропустит через теплообменник большой объем холодной воды.

Использование буферной емкости

Лучший способ повысить эффективность ТТ-котла – подключить к отоплению через буферную емкость. На входе теплоаккумулятора собираем проверенную схему с трехходовым смесителем, на выходе ставим второй клапан, поддерживающий требуемую температуру в батареях. Циркуляцию в отопительной сети обеспечивает второй насос.

Балансировочный вентиль на обратной линии нужен для регулировки производительности насосов

Что мы выигрываем благодаря тепловому аккумулятору:

• котел горит на максимуме и достигает заявленного КПД, топливо используется эффективно;
• вероятность перегрева резко снижается, поскольку агрегат сбрасывает излишки тепла в буферный бак;
• теплоаккумулятор играет роль гидрострелки, к емкости можно подключить несколько ветвей отопления, например, радиаторы I и II этажа, напольные греющие контуры;
• полностью прогретый резервуар поддерживает работу системы в течение длительного времени, когда дрова в топке котла прогорели.

ТТ-котел и накопительный водонагреватель

Чтобы с помощью дровяного теплогенератора загружать бойлер — «косвенник», нужно последний врезать в котловой контур, как изображено на картинке. Поясним функции отдельных элементов схемы:

• обратные клапаны не дают теплоносителю течь в другую сторону по контурам;
• второй насос (достаточно взять маломощную модель 25/40) обеспечивает циркуляцию через спиральный теплообменник водонагревателя;
• термостат отключает этот насос, когда бойлер достигает заданной температуры;
• дополнительный воздухоотводчик препятствует завоздушиванию подающей линии, которая окажется выше штатной группы безопасности.

Аналогичным способом можно стыковать бойлер с любым котлом, не оснащенным электронным блоком управления.

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

1. Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
2. Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
3. Смешанная схема.

Комплект элементов обвязки

В решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:

1. Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
2. Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
3. Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
4. Отопительные приборы – радиаторы, батареи или регистры;
5. Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
6. Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов.
Схема отопления с гравитационным оборотом воды

Простые формулы – для квартиры

Жители многоэтажных домов могут использовать достаточно простые способы расчетов, которые совершенно не подходят для частного дома. Самый простой расчет радиаторов отопления не блещет высокой точностью, однако он подойдет для квартир со стандартными потолками не выше 2.6 м. Учтите, что для каждой комнаты проводится отдельный расчет количества секций.

За основу берется утверждение, что на отопление квадратного метра комнаты нужно 100 Вт тепловой мощности радиатора. Соответственно, для того, чтобы вычислить количество тепла, необходимое для комнаты, умножаем ее площадь на 100 Вт. Так, для комнаты площадью 25 м2 необходимо приобрести секции с совокупной мощностью 2500 Вт или 2,5 кВт. Производители всегда указывают теплоотдачу секций на упаковке, например, 150 Вт. Наверняка вы уже поняли, что делать дальше: 2500/150 = 16,6 секций

Также следует учесть возможные потери тепла в зависимости от расположения комнаты. Например, если это помещение, расположенное на углу здания, то тепловую мощность батарей можно смело увеличивать на 20 % (17 *1,2 = 20,4 секций), такое же количество секций понадобится и для комнаты с балконом. Учтите, что если вы намерены запрятать радиаторы в нишу или скрыть их за красивым экраном, то вы автоматически теряете до 20 % тепловой мощности, которую придется компенсировать количеством секций.
