Обвязка котла отопления полипропиленом

Выбор схемы разводки системы отопления

Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома схема эта подбирается индивидуально. То, что в одном здании является оптимальным, в другом может быть малоэффективным.

Кроме того, системы обогрева по принципу движения воды делятся на: принудительные с гидронасосом и гравитационные (самотечные, естественные), есть еще классификация по устройству трубопроводов. Согласно их структуре они бывают одно- и двухтрубными, коллекторными лучевыми или аналогами с замкнутыми кольцами.

Что лучше: самотек или насос?

В гравитационном контуре нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится собою заместить более холодную жидкость. Эту систему обвязки котла отопления собрать проще всего. В ней помимо нагревателя присутствуют трубы из полипропилена, радиаторы и расширительный бак.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку – в расширитель, а уже оттуда спускается к батареям. После отдачи тепла она возвращается в котел, где снова подогревается, затем начиная новый цикл.

По такой схеме устроено отопление во многих домах в отечественных деревнях. Только там стоит печь на твердом топливе. Это самый простой и дешевый способ организации обогрева небольшого коттеджа. Однако он имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности крайнего из них от водонагревателя.

Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, в ней минимум узлов и точек соединения труб из полипропилена

Более сложна и дорогостоящая принудительная система. Однако она значительно упрощает создание в отдельных комнатах комфортных температур. В ней теплоноситель двигается уже за счет стимуляции ее движения насосом.

Выбор схемы разводки труб из полипропилена и самого котла тесно связаны. Система с естественной циркуляцией является энергонезависимой. Если водонагревателю в ней не требуется питание от электросети, то даже при перебоях с электричество дом будет обогрет.

В принудительной схеме насосу для работы нужно постоянное электроснабжение. Поэтому котел для нее лучше всего подбирать зависимый от электричества, который имеет дополнительные возможности. Но чтобы подстраховаться от проблем с напряжением, придется к ним прикупить резервный генератор или бесперебойник.

Какую схему отопления лучше выбрать?

Способов развести трубопроводы из полипропилена от котла до радиаторов отопления существует немало.

Но все эти схема делятся на:

• однотрубные;
• двухтрубные.

В однотрубных системах разогретая вода, поставляемая в качестве теплоносителя, подается и отводится одной трубой. В двухтрубных для подачи теплоносителя и обратки, т.е. отведения остывшей воды обратно в котел для нагрева, сооружаются отдельные магистрали.

По способу соединения рабочих компонентов отопительные контуры подразделяются на:

• тройниковые;
• коллекторные.

Тройниковые типы могут быть использованы как при самотечной, так и при принудительной циркуляции. Коллекторная схема может работать лишь при наличии циркуляционного насоса.

Однотрубная схема заведомо дешевле двухтрубной, но дальний в цепочки от котла радиатор в ней получает минимум тепловой энергии (+)

Однотрубный способ подразумевает прокладку одной закольцованной магистрали и последовательное подключение к ней батарей. В двухтрубной схеме от котла идут два независимых трубопровода с горячей водой и обраткой. И уже к ним подключаются радиаторы.

При коллекторной обвязке в систему встраивается один или два коллектора, с которых к каждой батарее прокидываются отдельные трубы. Также такой распределитель позволяет подсоединить к котлу «теплый пол», выполненный все из того же PPR.

Коллекторная разводка дает возможность создавать эффективные системы отопления для домов большой площади и разной этажности (+)

Использование коллекторов и раздельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится делать более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно отрегулировать под конкретные условия и требования.

Какой котел использовать: навесной или напольный

Рассматривая вопрос, какой котел лучше для применения PPR-труб надо исходить из двух параметров – это рабочая температура теплоносителя и наличие автоматики безопасности.

Для котлоагрегатов с температурой теплоносителя свыше 80С, не имеющих систем автоматического поддержания температурного режима в контуре отопления – трубопроводы из полипропилена применять не рекомендуются.

Для упрощения монтажа специалист предварительно выполняет чертеж установки приборов отопления, с учетом всех особенностей расположения помещений и расположенной мебели.

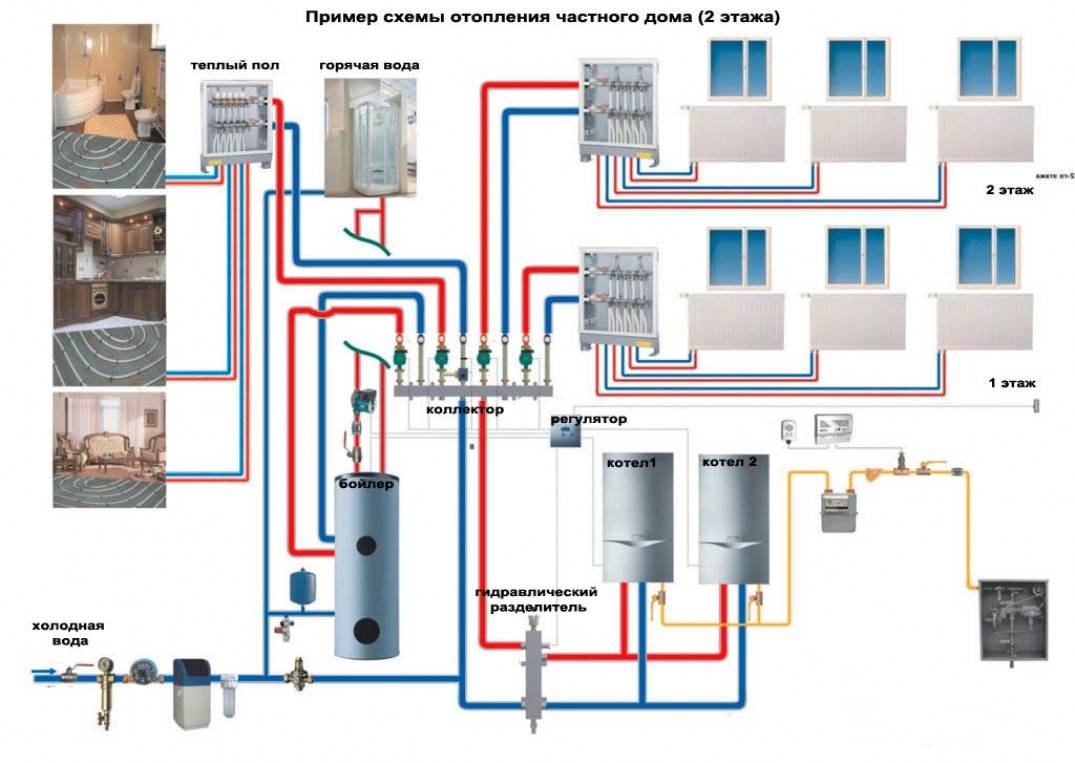

Если система теплоснабжения сложная, имеет поэтажную разбивку и разные виды отопления – радиаторное и «теплый пол», потребуется создать отдельные температурные контуры и завязать их через гидравлические коллекторы на подаче и обратке. Профессионалы рекомендуют для установки в такой системе применять усредненные значения диаметров труб — 20х3,4.

В отношении напольных твердотопливных котлов, тут все намного сложнее, при выборе такого котлового оборудования потребуется обратить внимание на рекомендации, которые дает завод-изготовитель на применение допустимого материала труб для обвязки котла. Обычно в целых защиты устанавливается минимально допустимый участок стальной трубы на патрубках подачи и отвода теплоносителя не менее 1 м, но более точные рекомендации установки будут зависеть от принятой производителем системы автоматики

Обычно в целых защиты устанавливается минимально допустимый участок стальной трубы на патрубках подачи и отвода теплоносителя не менее 1 м, но более точные рекомендации установки будут зависеть от принятой производителем системы автоматики.

Схемы обвязки отопительных котлов

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Для того чтобы иметь возможность регулировать температуру в каждом помещении индивидуально, с выхода котла вода направляется в коллектор. А уже с него, через запорную арматуру, разводится по комнатам.

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

4 Инструкция по монтажу

Зная принципы работы и преимущества всех систем отопления, можно определиться с порядком действий. Основные этапы следующие:

• выбор отопительной системы;
• приобретение отопительного котла и дополнительного оборудования;
• выполнение установки.

Для организации открытой системы достаточно термометра (чаще всего находится в комплекте с котельным оборудованием) и расширительной емкости, которую обычно делают самостоятельно.

В обязательном списке для закрытых отопительных систем находятся:

• защитный клапан сброса чрезмерного давления;
• расширительный бак;
• клапан сброса воздуха;
• насос;
• трубы;
• при двухтрубном отоплении — коллекторы.

Перед выбором требуемого оборудования необходимо нарисовать схему отопления и составить перечень необходимых элементов.

Система отопления принудительного типа.

Принудительная циркуляция способна обеспечить создание необходимого напора за счет работы электронасосов. Контур с принудительной циркуляцией является очень удобным в эксплуатации, так как управляется автоматически при условии стабильной подачи электроэнергии. При использовании схемы принудительно типа, вы будите иметь возможность выбирать для каждой комнаты отдельные температурные параметры, которые будут контролироваться датчиками системы.

У такой системы есть и свои Недостатки:

• Сложность схемы обвязки.
• Обязательная балансировка деталей.
• Сервисное обслуживание имеет высокую стоимость.
• Комплектующие детали имеет высокую стоимость.

Если монтаж котла отопления будет выполнен на первично-вторичных кольцах, то наличие большого количества элементов крепления и соединения не требуется, зато вместо них потребуется установка насосов на отопительные кольца. Систему, которая будет состоять из колец, вместе с напольным котлом необходимо будет дополнить гребенками — коллекторами отопления, равномерно распределить подачу теплоносителя к нагревательным элементам.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Особенности установки

Монтаж одноконтурной системы отопления имеет свои особенности. Так, например, первым устанавливается котел. Он может располагаться как в подвале, так и на первом этаже. Оптимальным считается размещение его на полу. Кроме того, желательно оборудование облицевать плиткой. Этот вариант надежный и эстетичный.

Затем отводится дымоход, подсоединенный гофрированной трубой. Здесь обязательно нужно идеально подобрать диаметры. В противном случае внутрь помещения могут попадать вещества, образующиеся при сгорании, что будет вредить здоровью.

Затем на выбранные места устанавливаются радиаторы. Чаще всего такими являются пролеты под окнами. Батареи крепятся либо на кронштейны, либо на металлические подставки.

Только после этого прокидываются все трубы и происходит подключение. При этом обязательно нужно поставить кран Маевского для вывода воздуха и отсекающий вентиль. Трубы крепятся к остальным частям системы обогрева с помощью резьбовых переходников.

Также нельзя забывать о расширительном бачке. Он должен находится в высочайшей точке системы. Оптимальной считается высота в 3 метра.

Только после этого котел подсоединяется к водопроводу и подключается сливной патрубок.

Многие специалисты рекомендуют также перед местом, где вода попадает из общей системы в контур отопления, установленного в частном доме, поставить фильтры. Проще будет сменить этот компонент, чем потом восстанавливать систему в целом.

Вся магистраль должна иметь небольшой уклон – не меньше 5 мм на 1 погонный метр. Если этого не сделать, в приподнятом месте будет собираться воздух, что помешает нормальному течению теплоносителя.

Перед каждым прибором желательно установить запорный кран. При необходимости ремонта не нужно будет сливать воду со всей системы. Кроме того, этот элемент позволяет регулировать температуру системы.

Кран слива размещается в нижней точке конструкции.

Еще одним важным элементом является синхронизация электрического котла и насоса. Если один не работает – второй тоже должен отключаться.

Что же, можно понять, что установка одноконтурной системы отопления в дом имеет множество нюансов. Если все их учесть и правильно подсоединить каждый элемент – вы будете радоваться каждый отопительный сезон. Если же какие-то моменты будут не учтены – могут появиться серьезные проблемы.

<index>

Основа современной системы отопления

Система отопления в частных домах существенно отличается от схем городских квартир. И дело здесь не только в том, что теплоноситель подается из разных приборов или оборудования. Сама схема обвязки котла и разводки трубопроводов может быть разнообразной. И в каждом случае необходимо учитывать индивидуальные запросы. В настоящее время для отопительной системы пользуются двумя схемами — одноконтурной и двухконтурной. Давайте разберемся с первой и определим, почему одноконтурную систему отопления считают схемой простой и легкой в сборке.

Сразу же оговоримся, что работает она по принципу, который и определяет ее название. Теплоноситель в ней движется от отопительного котла по трубам к радиаторам, которые установлены в последовательном порядке. Пройдя все приборы, теплоноситель возвращается в котел. Все просто и незамысловато. Но экономично в плане количества используемых труб.

Однако в такой схеме есть один минус — последние в цепочке радиаторы получают меньше всего тепловой энергии, поскольку теплоноситель доходит до них уже охлажденным. Правда, из этого положения есть выход — нарастить на последние радиаторы дополнительные секции, тем самым увеличив их теплоотдачу. Есть еще несколько способов, чтобы сбалансировать тепло во всех помещения. К примеру, установить на батареях запорную арматуру, с помощью которой можно будет регулировать поступление теплоносителя в первые отопительные приборы. Сократив в них подачу, можно увеличить тепловую энергию горячей воды в последних радиаторах.

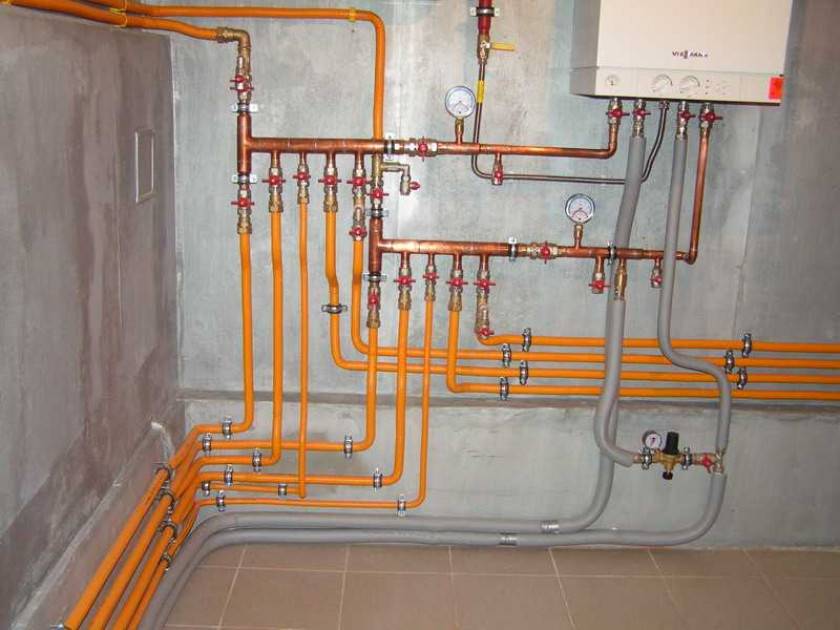

Различные трубы для обвязки настенного газового котла

Что такое обвязка котла отопления

Обвязка котла отопления это подключение газового котла к системе отопления, водоснабжения (если она предусмотрена) и  газу, как топливу. В обвязку котла входит подключение всех необходимых приборов, обеспечивающих надежную работу и управление котла.

Согласно строительным нормативным документам и инструкциям производителей подводка газа к котлу отопления должна осуществляться только через жесткое соединение.

Под жестким соединением подразумевается металлическая труба, а соединение производится по сантехническим технологиям соединений металлических труб, через металлический «сгон». Также подойдут полипропиленовые трубы со стекловолокном для горячего водоснабжения.

Если вы живете в Казахстане вы можете посмотреть и скачать каталог труб на сайте

Важно

Важно! В качестве уплотнения соединений трубы газового подвода, используются ИСКЛЮЧИТЕЛЬНО, прокладки из паронита. Другие прокладки типа резина, а также уплотнение резьбы соединений фум-лентой и паклей ЗАПРЕЩЕНЫ

Паронит это уплотнительный материал на основе асбеста, минеральных волокон и каучука, изготовленный методом вулканизации и отличается не горючестью.

Подвод труб отопления и водопровода

Во всех инструкциях и нормативах сказано, что соединения водопроводных труб и труб отопления с газовым котлом должно быть, также, жесткое. Это значит, что можно использовать любые трубы для обвязки газового котла, а само соединение труб отопления и водоснабжения с газовым котлом выполняются через металлические сгоны.

Соединение труб в обвязке выполняются по стандартам простых сантехнических соединений, а именно:

• Металлические резьбовые соединения делаются с уплотнительной подмоткой;
• Полипропиленовые трубы соединяются на специальной сварке;
• Полиэтиленовые трубы соединяются на обжимных фитингах;
• Металлопластиковые трубы соединяется цанговыми соединениями или компрессионными фитингами;
• Соединения медных труб пропаиваются или соединяются цангой.

Трубы для обвязки настенного газового котла

Для обвязки настенного газового котла используются любые трубы, нормированные для сантехнических систем (водяной и отопительной), а именно:

• Трубы полипропиленовые;
• Трубы металлические;
• Трубы медные;
• Трубы из сшитого полиэтилена;
• Металопластиковые трубы.

Каждая из перечисленных труб имеет свои особенности соединений и подключений, о которых в следующих статьях.
