Инструкция по промывке отопительной системы
Схема пневмоимпульсной очистки
Существует 2 основных метода промывки отопительной системы, а именно:
- с применением специального гидропневматического оборудования;
- с использованием химических реагентов.
Промывание по гидропневматическому методу
Гидропневматическая промывка систем отопления — инструкцияГидропневматическая промывка систем отопления — инструкция
Этот способ активно используется отечественными ЖЭКами и является достаточно эффективным. Нужно лишь делать все в соответствии с технологией.
Принцип предельно простой: сначала из системы сбрасывается вода, затем она подается обратно. Для «подгона» водяного потока применяется специальный пневматический насос. В результате под воздействием довольно мощного напора происходит отслаивание накипи и прочих отложений, а при сливе воды они выводятся из системы.

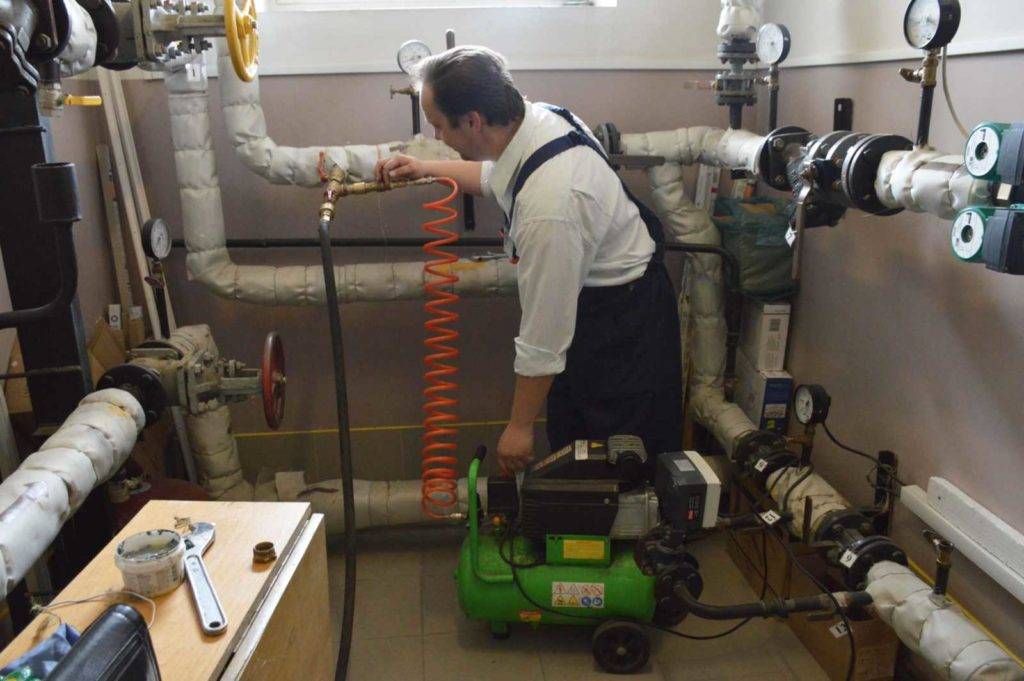

Для самостоятельного проведения такой процедуры вам понадобится пневматический насос, способный нагнетать давление более 6 кг/см2.
Последовательность действий выглядит следующим образом.
Перед началом работы нужно перекрыть все краныТорцевые футорки откручиваются с помощью ключа
Первый шаг. Перекрываем задвижку «обратки».
Схема линий отопительной системы

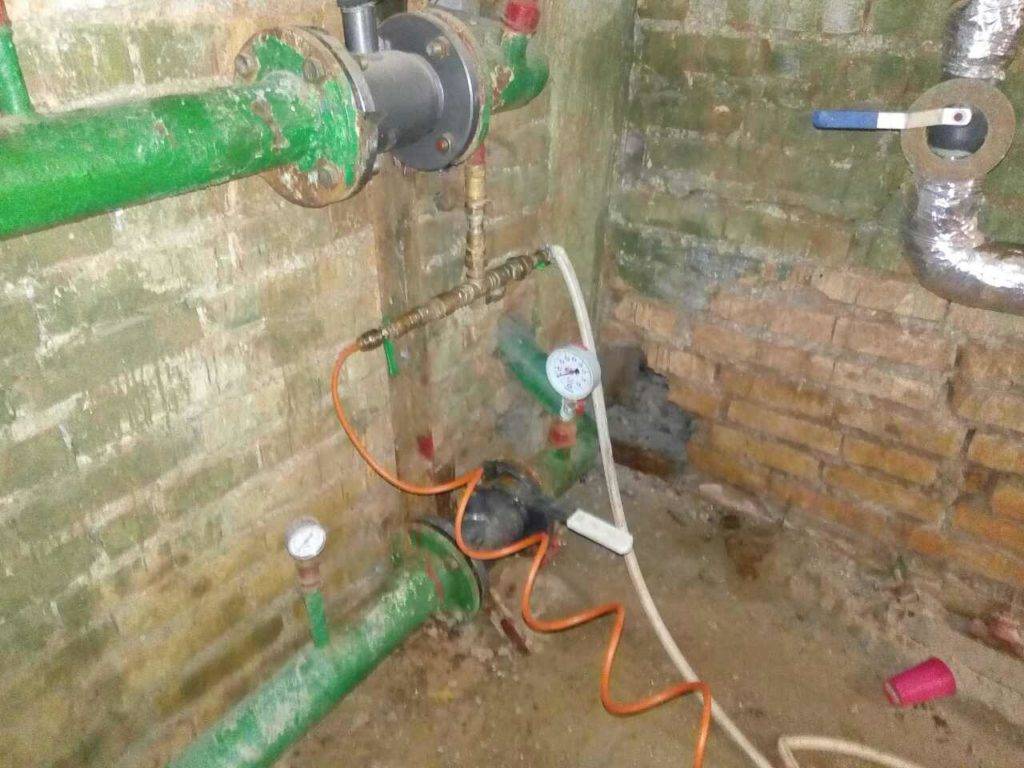

Второй шаг. Подключаем пневматический насос к вентилю, установленному после задвижки.
Третий шаг. Сбрасываем «обратку».
Четвертый шаг. Даем пневматическому насосу нагнести давление выше 6 кг/см2, а затем открываем вентиль, к которому он подключен.
Пятый шаг. Поочередно перекрываем все стояки. Делаем это так, чтобы в один момент было перекрыто не более 10 стояков. Соблюдение этого правила сделает процедуру промывки максимально эффективной.
Шестой шаг. Переводим систему на сбрасывание в обратном направлении. Для этого делаем следующее:
- закрываем сброс и перекрываем вентиль, соединенный с насосом, и выключаем прибор;
- закрываем открытую задвижку, а затем открываем подобную на «обратке»;
- сбрасываем отопительную систему. Для этого подключаем пневматический насос к вентилю на обратном направлении, после чего открываем вентиль и включаем насос. Жидкость будет двигаться уже в другом направлении.
Определить необходимую длительность промывки можно «на глаз». Из системы начала выходить чистая прозрачная жидкость? Можно заканчивать! Верните задвижки и вентили в изначальное положение и отключите насос.
Для сбора грязной воды подготовьте подходящую емкость. При желании можете подключить к батарее шланг и обеспечить отведение грязного теплоносителя в канализацию.
Химическое промывание
Схема химической промывки труб
К использованию этого метода можно прибегать только в двух случаях, а именно:
- при необходимости прочистки системы отопления с естественной циркуляцией, построенной с применением стальных труб. Использовать химические реагенты целесообразно в ситуациях, когда ввиду любого рода причин нет желания промывать всю систему. Чаще всего засорения откладываются в теплообменниках. Заиливаться же система может по всему периметру. Во втором случае от химической промывки особого толка не будет;
- при необходимости восстановления старой системы отопления. За десятки лет эксплуатации трубы могут засориться и зарасти настолько, что мощности пневматического насоса будет недостаточно для эффективной прочистки. Можно, конечно же, было бы взять более мощный насос, однако никто не даст гарантий, что трубы не лопнут под таким напором.
Реагент для промывки
Принцип промывки простой: вместо теплоносителя в систему заливается специальный раствор, содержащий кислоту и щелочь. Затем обеспечивается циркуляция смеси на протяжении 2-3 часов (если прочищается не магистраль с естественной циркуляцией, для этого нужно будет подключить пневмонасос), после чего она сливается, и трубы заполняются стандартным теплоносителем.
Реагенты для промывки и защиты систем отопления
Ни в коем случае не используйте такие химические смеси для прочистки труб из алюминия. Если изделия и останутся целыми после подобной промывки, служить они будут значительно меньше.
Обязательную промывку системы частного дома рекомендуется производить не реже, чем раз в 7 – 10 лет
Порядок и технологические особенности проведения опрессовки системы отопления
Гидравлические испытания систем теплоснабжения принято проводить с различными давлениями опрессовки в зависимости от назначения системы и типа используемого оборудования. Например, узел ввода тепла в здание опрессовывают давлением в 16 атмосфер, системы теплоснабжения вентиляции и ИТП, а также системы отопления многоэтажных домов — давлением в 10 атмосфер, а системы отопления индивидуальных домов — давлением от 2 до 6 атм.
Системы отопления вновь возводимых зданий прессуются в 1,5-2 раза большим давлением от рабочего, а системы отоплений старых и ветхих домов — заниженными значениями в пределах 1,15-1,5. К тому же при опрессовке систем с чугунными радиаторами диапазон давлений не должен превышать 6 атм., зато при установленных конвекторах — порядка 10.
Таким образом, при выборе давления опрессовки следует внимательно ознакомиться с паспортами на оборудование. Оно не должно быть выше максимального давления самого «слабого» звена системы.
Для начала производится заполнение системы отопления или теплоснабжения водой. Если в системе отопления будет залит низкозамерзающий теплоноситель, то опрессовку проводят сначала водой, затем уже раствором с присадками. Следует знать, что в силу меньшего поверхностного натяжения теплоносители на основе этиленгликоля или пропиленгликоля более текучи, чем вода, поэтому в случае незначительных подтеков на резьбовых соединениях их следует порой лишь незначительно подтянуть.
При подготовке функционирующей системы отопления к отопительному сезону рабочий теплоноситель необходимо слить и вновь заполнить чистой водой для опрессовки. Заполнение системы отопления обычно производится в нижней точке котельной или теплового узла через сливной шаровый кран. Параллельно с заливкой системы отопления должен быть стравлен воздух через автовоздушники на стояках, верхних точках ответвлений или через краны Маевского на радиаторах. Для предотвращения завоздушивания системы отопления заполнение системы производится только «снизу-вверх».
Затем производится повышение давления системы до расчетного с контролем падения давления по измерительным манометрам. Параллельно с контролем давления производится визуальный осмотр всей системы, узлов трубопроводов, резьбовых присоединений и оборудования на предмет образования течи и появления капель на швах. Если на системе после заполнения водой образовался конденсат, то трубопроводы необходимо высушить, а затем проводить осмотр дальше.
Приборы отопления и участки трубопроводов, скрытые в строительных конструкциях, подлежат осмотру в обязательном порядке.
Систему отопления выдерживают под давлением не менее 30 минут, а если не обнаружено течи и не было зафиксировано падения давления, то считается, что система опрессовку прошла.
В некоторых случаях падение давления допустимо, но в пределах, не превышающих значения 0,1 атмосферы, и при условии, что визуальный осмотр не подтвердил образования подтеков воды и нарушения герметичности сварных и резьбовых соединений.
При отрицательном результате гидравлических испытаний производят ремонтные работы с дальнейшей повторной опрессовкой.
По окончании испытательных работ составляется акт опрессовочных работ по форме, указанной в основных нормативных документах.
Проведение испытаний в частных домах
Стоит отметить, что в теплосетях автономного типа, которые используются в частных домах, давление обычно не более 2 бар. Поэтому, чтобы провести испытания, необходимо закачать в систему жидкость под давлением 3,5-4 бар. Допускается использовать как воздушный способ опрессовки, так и гидравлический.
Последовательность проведения испытательных работ:
- Сначала сливаете теплоноситель и закачиваете в контур системы отопления воду под давлением. Обязательно нужно добавлять присадки, которые используются при промывке системы. Водой заполняется контур через патрубок, расположенный в нижней части.
- До начала промывки нужно тщательно очистить фильтры. Рекомендуется промывку проводить как минимум раз за год.
- Далее сливаете промывочную жидкость и наполняете систему чистой жидкостью. Можно этот шаг пропустить, если дадите остыть промывочной жидкости до 45 градусов. После этого нужно с помощью опрессовочного устройства закачать еще воду, чтобы довести ее давление до 4 бар.
- Если вы используете ручной опрессовщик, то наполняете его бак жидкостью, затем соединяете его со сливным патрубком контура системы отопления. Далее нужно открыть краны и закачать воду. Делается это просто – нужно поднимать и опускать рукоятку устройства. Как только будет достигнуто требуемое давление, закрываете все вентили.
- Оставьте в заполненном состоянии всю систему примерно на полчаса и следите внимательно за давлением. В том случае, если за период в 30 минут произойдет падение менее чем на 0,2 бара, можно говорить об отсутствии утечек. Если же падение давление слишком большое, то нужно найти и устранить дефекты.
Помните, что обязательно нужно соблюдать допустимые нормы давления при выполнении опрессовочных работ. Также нужно отметить, что велика вероятность появления протечек внутри стен. В этом случае понадобится измеритель теплового излучения. Только он способен определить наличие утечек горячей жидкости в стенах или под полом.
Некоторые могут задаться вопросом: «Какое давление при опрессовке системы отопления воздухом нужно поддерживать?». Воздух – это не жидкость, поэтому допускается нагнетать порядка 2 бар в систему, протяженность которой не более 10 метров. Но все зависит от конкретной системы отопления, ее протяженности и объема. Если она относительно небольшая, то можно уменьшить давление при испытаниях.
Процесс опрессовки
Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.
Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.
Далее процесс такой:
- Если система была в эксплуатации, сливается теплоноситель.
- К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.
- Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
- Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
- Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
- Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.
Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.
| Тип испытываемого оборудования | Испыательное давление | Длительность испытания | Разрешенное падение давления |
|---|---|---|---|
| Элеваторные узлы, водонагреватели | 1 МПа(10 кгс/см2) | 5 минут | 0,02 МПа (0,2 кгс/см2) |
| Системы с чугунными радиаторами | 0,6 МПа (6 кгс/см2) | 5 минут | 0,02 МПа (0,2 кгс/см2) |
| Системы с панельными и конвекторными радиаторами | 1 МПа (10 кгс/см2) | 15 минут | 0,01 МПа (0,1 кгс/см2) |
| Системы горячего водоснабжения из металлических труб | рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2) | 10 минут | 0,05 МПа (0,5 кгс/см2) |
| Системы горячего водоснабжения из пластиковых труб | рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2) | 30 минут | 0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2) |
Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа
И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)
Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).
Таблица соответствия разных единиц измерения давления
С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:
- Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
- Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).
Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.
https://youtube.com/watch?v=ruN3puj3EyU
Советы
Даже в новом многоквартирном доме с только что введенной в эксплуатацию системой в течение первых месяцев теряется около 10% эффективного обогрева. В соединительных узлах появляются шлам и коррозия, из-за которых появляется накипь и осадок. Оседающая грязь снижает эффективность систем. Слой накипи может быть настолько массивным, что препятствует теплообмену. Элементы из-за этого изнашиваются.
Первым признаком оседания накипи является неравномерный нагрев труб. Обычно в этом случае нижняя часть батарей является холодной. Еще о наличии накипи можно узнать по характерному потрескиванию батарей. Этот эффект возникает из-за водяных паров, которые попадают в накипь. При этом снижается мощность котельного оборудования, а затраты топлива увеличиваются.
Система очищается от накипи химическим или физическим методом. Физические методы предполагают задействование специального оборудования – компрессоров. Химический метод осуществляется при помощи специальных препаратов. И в том, и в другом случае траты на очистку будут меньшими, чем бы они составили при замене узловых соединений.
В частной квартире промывка системы отопления возможна при помощи подручных средств, например, лимонной кислотой. Домашние умельцы советуют добавлять в систему моющее средство с лимонной кислотой. Водный раствор со средствами нужно оставить в системе на сутки. Мыльную воду из системы затем нужно слить, а саму систему промыть средством вроде Calgon. А также можно рассмотреть готовые составы, предлагаемые в магазинах для промывки отопления. Покупные средства можно использовать по методу, который описан выше.
Промывка радиаторов в отдельности от системы возможна, если на них установлены специальные краны. Приспособление включает шаровой вентиль и батарейную пробку. К приспособлению подключается шланг, свободный конец которого отводится в канализацию. Кроме очистки самой системы, иногда может потребоваться очистка самого котла, если речь идет об отоплении в частной квартире. При промывке оборудования воду нужно подавать в обратном направлении от течения теплоносителя.
В случае с оборудованием также можно использовать механические или химические методы. Промывка котлов должна производиться отдельно от систем труб. На время очистки оборудование должно быть полностью отсоединено от труб. Если работы будут произведены правильно, большая часть нечистот удалится. Работа отопительной системы будет налажена на всю ее эффективность. Каких-либо способов исключить полностью коррозию металлических труб не существует, ведь металл в любом случае будет превращаться в ржавую труху, если оставить систему без промывки и очистки.
Испытания на герметичность и прочность нужны независимо от условий установки системы и используемых технологий. При опрессовке современных систем эта технология предполагает сбрасывание подаваемого давления до рабочего значения при проверке мест возможных утечек. Если дефекты обнаружены, они устраняются, а испытательные процедуры повторяются вновь.
Современные методики позволяют найти даже небольшие утечки. Однако любые неполадки требуют визуального осмотра. Поэтому у специалистов, проверяющих системы в многоквартирных домах, должен быть доступ в квартиры. Для уточнения сроков проведения работ в своих домах, следует обратиться в соответствующую службу ЖКХ.
Оборудование
Если опрессовка производится в централизованных отопителях, то персонал применяет штатные приспособления. Частное отопление или водоснабжение предполагает использование немного иных устройств. Электрический прибор, применяемый в работе, представляет собой специальный насос.

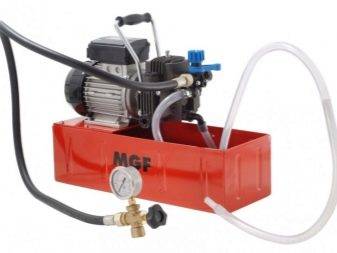

Существует два варианта насосов.
- Ручной аппарат представляет собой автономное устройство. Система контролируется давлением, подаваемым при помощи рычага устройства. Насосы подобного типа считаются подходящими для небольшого частного дома. Применять ручной насос для объемных систем является довольно сложно, так как одновременно нужно нагнетать давление и контролировать показатели по встроенному манометру в агрегате.
- Электронасосы более сложны и дороги. В опрессовке они удобны, так как в них изначально имеется возможность создания определенного давления. Нужные показатели вводятся оператором, а уже попадать в систему оно будет в автоматическом режиме. Такой опрессовщик необязательно покупать, если речь идет о частном одноразовом применении.
Обычно эти устройства есть в наличии в компаниях, предоставляющих услуги по опрессовке профессионально. Домашнее отопление редко тестируется ежегодно. Если сравнивать стоимость устройств, разница составит порядка 25%. Фирмы, оказывающие услуги по опрессовке иногда сдают свое оборудование напрокат. Можно уточнить цену на услуги, но обычно они идентичны стоимости самого оборудования.
Не во всех случаях работы можно проводить самостоятельно. Если эти работы нужны в качестве доказательства проверки целостности отопительной системы, то нередко нужен акт подтверждения. Такую бумагу выдадут только в том случае, если работы проведены с учетом всех нормативных требований и специалистами, имеющих на это специальное разрешение. Стоимость этой деятельности не прописана в законодательных нормах, обычно она рассчитывается индивидуально. Цены компаний бывают связаны с объемами систем, а также архитектурными особенностями зданий. Еще многое зависит от состояния запорной арматуры, установленной на системе.
Тарифы учитываются исходя из стоимости работ за час, варьируются они от 1000 до 2500 рублей. Однако если бумаг, подтверждающих проведение работ, не требуется, а желание заняться опрессовкой системы есть, то можно провести ее самостоятельно. При этом гидравлические испытания возможны даже при засоренных радиаторах и трубах. Гидравлические прессы отличаются разной мощностью. Насосные агрегаты, используемые для проверки систем, еще называются опрессовщиками.
Часто оборудование для опрессовки путают с другими видами устройств, например, гидравлический электропресс применяется для запрессовки подшипников, шестерней, валов и прочего. А также этим инструментом пользуются для штамповки пластиковых, резиновых изделий. Станок, представляющий собой гидравлический пресс, не используется для опрессовки отопительной системы. Это оборудование применяется обычно в автомастерских.
Еще существует пресс для опрессовки – это прибор, которым затягивают пресс-фитинги. Этот инструмент еще называют пресс-клещами, а его предназначение, конечно, связано с обустройством отопительной системы, однако, для опрессовки этот инструмент не подходит.
Зачем необходимо промывать систему отопления?
Накипь, собирающаяся на стенках труб, батарей обуславливает возникновение многочисленных проблем. Во-первых, значительно ускоряется механический износ труб. Во-вторых, в существенной степени уменьшается теплоотдача системы, а это негативный фактор. Так, специалисты утверждают, что накипь толщиной 1 мм на 15% снижает уровень теплоотдачи, т.к. теплопроводимость накипи примерно в сорок раз меньше аналогичных параметров металла. Это свидетельствует о том, что даже тонкий слой накипи повреждает металл и может привести к появлению свищей, к разрыву труб.
Кроме того, в отрицательную сторону изменяются ключевые показатели отопления. Это означает, что затраты на топливо вырастают, а эффективность падает. Как видите, последствия весомые, поэтому промывка трубопроводов отопления и радиаторов крайне необходима.
Резюмировать вышесказанное можно так: основной целью промывки отопления является достижение максимальной экономии тепла и денег потребителя. Необходимо четко понимать, что трубы, забитые различными отложениями, часто становятся причиной возникновения аварийных ситуаций. В идеале, промывка радиаторов отопления, а также трубопроводов должна производиться раз в год.
Перед выполнением спектра работ следует провести диагностику системы. Полученные показатели покажут специалисту полную картину, то есть он узнает состав и характер отложений. Исходя из результатов, будет подобрано соответствующее оборудование, а после проведения промывки нужно выполнить антикоррозионную обработку стенок труб. Благодаря этой процедуре на некоторое время предотвращается появление отложений, накипи.
Установка прибора в системе отопления
Манометры монтируются с помощью специальных трехходовых фитингов. Благодаря им приборы меняются и обслуживаются без остановки всей отопительной системы. При этом с учетом разного давления на каждом участке, внутри оборудованного отопительным котлом дома (или квартиры) может устанавливаться больше одного манометра. Наличие нескольких приборов упрощает и манометрическое испытание трубопроводов, которое периодически проводится для контроля надёжности отопления. Процесс установки манометра не представляет особой сложности для большинства людей – работы не требуют ни особого опыта, ни специализированных инструментов. Для монтажа прибора на специально предназначенный штуцер вполне достаточно наличия обычного слесарного набора. Впрочем, если выбран вариант с врезкой манометра в подающий трубопровод, для установки потребуется наличие сварочного аппарата.
При использовании централизованного отопления установка прибора не входит в задачи пользователей – он размещается в составе гидроузла, обычно располагающегося в подвале здания. Идеальным местом для размещения манометра является участок непосредственно у котла. Между прибором и котлом нежелательно располагать другую арматуру (см. Как установить твердотопливный котел, обвязка).
Опрессовка — что это?
Опрессовка готовой системы водяного отопления — это проверка герметичности и качества сборки. От результатов такой проверки полностью зависит — можно ли вводить систему в эксплуатацию или нет. Это первая процедура, которую нужно провести после монтажа и перед включением отопления.
По своей сути — это контроль без разрушения. В систему нагнетается воздух либо вода, посредством чего создается повышенное давление. Если при этом нет течи — можно без опаски запускать систему в работу.
Опрессовка проводится и при проверке уже действующей системы. Ведь часто утечка появляется в местах соединения деталей при помощи фитингов, пайки или сварочных работ. Могут пострадать и сами трубы, например, от механических воздействий, либо под действием коррозии. Высокая температура и давление также являются причиной постепенного износа труб и деталей системы водяного отопления. Чтобы обнаружить и устранить место изъяна требуется опрессовка.
Это комплекс мероприятий, посредством которого в частном доме могут проверяться не только отопительная система, но и горячее водоснабжение, и канализация, и трубы в скважине для воды.

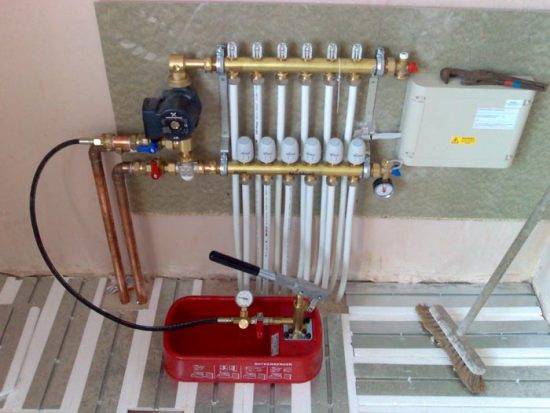

Опрессовка системы теплого пола
В процедуру опрессовки входит:
- испытание трубопровода и его промывка;
- проверка и, если требуется, замена деталей;
- восстановление поврежденной изоляции.
Воздействием высокого давления проверяются:
- прочность корпусов, а также стенок труб, радиаторов, теплообменников и арматуры;
- закрепления при соединении составляющих систему элементов;
- выдержка кранов, манометров, а также задвижек и клапанов.
