Ошибки кондиционеров Kentatsu: как определить нарушение по коду и провести ремонт

Классификация кондиционеров Kentatsu

Японский производитель выпускает технику различной мощности для оборудования как частных домов и небольших офисов, так и для больших промышленных предприятий, торговых, спортивных и развлекательных центров.

В обойме бренда – всевозможные модификации. Есть несколько серий сплит-систем, канальных, кассетных и напольных агрегатов, рассчитанных на небольшие площади. Также под этой маркой выпускаются фанкойлы, универсальные установки, мульти-системы.

Предприятия обычно проектируют системы кондиционирования комбинированного типа, состоящие из множества элементов: внутренних и внешних модулей, трубопроводов различного назначения и длины, дополнительных устройств для увеличения эффективности и комфортного управления

Для частного же использования чаще приобретают обычные сплит-системы, реже – канальные, кассетные и напольные агрегаты. Все они состоят из 2-х блоков, внутреннего и внешнего, и служат для обеспечения здорового и комфортного микроклимата внутри закрытых помещений. Рассмотрим, чем они отличаются:

Домашние сплит-системы с настенным внутренним блоком

Канальные замаскированные кондиционеры

Кассетные потолочные сплит-системы

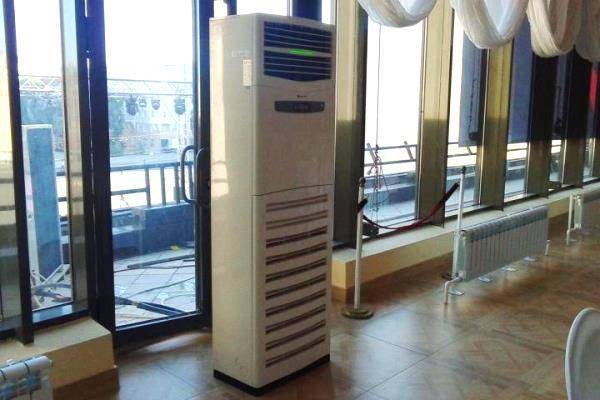

Напольные или колонные кондиционеры

Внешние блоки сплит-систем идентичны по конструкции и принципу работы, могут отличаться размерами и дополнительными элементами для увеличения мощности, защиты или удобства управления.

Среди сплит-систем традиционного типа есть инверторное оборудование и «on/off» модели. Актуальные серии:

• Bravo
• Quantum
• Turin
• Titan Genesis
• Mark II
• Rio
• Team

Некоторые серии уже не выпускаются, но еще есть в продаже. Разные модели отличаются техническими характеристиками, но по конструкции и принципу работы они очень похожи, поэтому и инструкции к ним одинаковые.

Важно знать, что для сплит-систем кодовая система ошибок не предусмотрена. Неисправности кондиционеров определяют не по символам на цифровом табло, а по объективным факторам – например, агрегат не включился или стал издавать нехарактерные звуки. А вот у канальных, кассетных и напольных (колонных) моделей предусмотрены коды ошибок, которые помогают определить причину поломки

А вот у канальных, кассетных и напольных (колонных) моделей предусмотрены коды ошибок, которые помогают определить причину поломки.

Кассетные: KSVQ, KSVR, KSZT

Канальные: KSKT, KSTU, KSTV

Универсальные: KSHE, KSHF

Напольные: KSFV, KSFW

Любой из кондиционеров перечисленный серий можно установить в коттедже, если он соответствует по площади. Но, по статистике, чаще все же используют маломощные сплит-системы обычного типа с настенным модулем.

Неэффективная работа

Это одна из самых распространённых неисправностей, особенно заметная в жаркое время года. Кондиционер потребляет электроэнергию, но при этом не обеспечивает необходимый температурный режим. Возможные причины низкой эффективности:

Засорение воздушных фильтров. Они выглядят как небольшая плоская или барабанного типа сетка под передней панелью агрегата, и именно через неё в кондиционер попадает воздух. Фильтры собирают всю пыль в доме и предохраняют от неё радиатор внутреннего блока. Очистить их довольно просто — снять и промыть под проточной водой, потом высушить и поставить назад. Процедуру проделывают раз в две — три недели, а если пыли и копоти много, то ещё чаще. Иначе скорость обдува радиатора снизится, и он перестанет обеспечивать нужную температуру. Нарушение режима функционирования охладительной системы, в свою очередь, приведёт к обмерзанию медных трубопроводов. После отключения намёрзший лёд растает и из кондиционера закапает вода. В случае сильного засорения фильтров, грязь проникнет и в дренажную систему, а вода потечёт чуть ли не ручьями. И очистить все это безобразие можно будет только с использованием сильнодействующей химии

Важно! Максимальное количество промывок фильтра — 6–8 раз! Потом он теряет свои эксплуатационные качества. Попадание пыли на крыльчатку внутреннего блока. Для устранения проблемы надо снять панель, и удалить пыль с крыльчатки.
Засорение теплообменника наружного блока. Если в наружный блок попадает грязь, пыль, пух или шерсть с улицы, то повышается нагрузка на компрессор, он начинает перегреваться и вскоре может окончательно выйти из строя.
Утечка фреона. Надо знать, что это происходит даже в случае самого профессионального монтажа, вследствие развальцовки соединения между блоками

И эту утечку надо регулярно (раз в два года) компенсировать дозаправкой хладагентом

Попадание пыли на крыльчатку внутреннего блока. Для устранения проблемы надо снять панель, и удалить пыль с крыльчатки.
Засорение теплообменника наружного блока. Если в наружный блок попадает грязь, пыль, пух или шерсть с улицы, то повышается нагрузка на компрессор, он начинает перегреваться и вскоре может окончательно выйти из строя.
Утечка фреона. Надо знать, что это происходит даже в случае самого профессионального монтажа, вследствие развальцовки соединения между блоками. И эту утечку надо регулярно (раз в два года) компенсировать дозаправкой хладагентом

Если этого не сделать, то уровень снизится до минимального значения и компрессор может заклинить по причине перегрева. Поскольку цена на новый равна половине стоимости самого кондиционера, допустить этого нельзя. Чтобы определить, сократился ли объем фреона, достаточно присмотреться к штуцерным соединениям внешнего блока — нет ли там льда или инея. Ещё одним показателем будет плохое охлаждение воздуха. Кроме того, утечку фреона может вызывать даже незначительная трещина после развальцовки провода. Свидетельством послужат потеки масла под кранами, потемнение теплоизоляции. При появлении таких тревожных признаков, лучшим выходом будет выключить агрегат и провести работы по устранению неисправности.
Неадаптированный к зиме кондиционер. Многие модели, особенно от азиатских поставщиков, где температура зимой не падает ниже +8, не приспособлены к работе в условиях сильных морозов. И если пользоваться функцией зимнего обогрева с помощью неадаптированной модели, это существенно сократит ресурс компрессора. В итоге возникает холодная пробка, которая при переходе с режима обогрева на режим охлаждения мешает стеканию конденсата. Решается проблема установкой зимнего комплекта для подогрева и разогрева дренажной системы.
Обледенение наружного блока. Оно случается, если сплит включается на обогрев при высокой влажности и минусовой температуре воздуха. Если он не оснащён системой авторазморозки, то его нужно ненадолго включить в режим охлаждения. Тогда оттаивание обеспечит тёплый воздух, перемещающийся наружу. В целом не рекомендуется включать агрегат при температуре ниже 10 С, так как масло внутри компрессора густеет, что повышает его износ.
Неправильно выбрана мощность кондиционера, поэтому он не справляется с площадью помещения. В таком случае поможет только замена оборудования на более мощное.

Распространенные причины ошибки F0

Мы поискали информацию и нашли три основные причины ошибки F0 в работе кондиционера:

1. Сбой в работе программной части. Если кондиционер долго находился в режиме ожидания или непрерывно использовался, регулярно переключались режимы.
2. Неисправность датчика температуры. Датчик, точнее его контакты могли окислиться или сам датчик вышел из строя( это наиболее частая проблема при ошибке F0).
3. Утечка охладителя. При скрытых или открытых утечках фриона( или другого охладителя, в зависимости фирмы и модели кондиционера) так же появляется данный сбой.

Конечно в зависимости от фирмы и модели ошибка может означать что-то другое. В этом случае вам проще посмотреть значение ошибки в инструкции. Если её нет – загрузите на официальном сайте производителя. Обычно фирмы производители прилагают список с кодами самых распространенных ошибок.

Меры безопасности при самостоятельном обслуживании

Кондиционер является технически сложным бытовым прибором, гарантия на который распространяется только в случае установки и обслуживания организациями, специализирующимися в сфере ремонта бытовой техники. Лучше доверить работу именно им.

Вдобавок, установка наружного блока часто связана с повышенной опасностью при работе на высоте и зачастую требует применения средств безопасности для высотного ремонта или техники с перемещающейся по высоте рабочей площадкой.

Если вы проживаете в многоэтажном доме, а неисправности возникли в наружном блоке кондиционера, лучше обратитесь за ремонтом к мастерам из ремонтной компании, имеющим соответствующее оборудование

Если же вы приняли решение выполнять работы самостоятельно, то соблюдайте необходимые меры безопасности:

• Подробно изучите инструкцию;
• На время обслуживания и ремонта кондиционера, отключайте его от электросети;
• Если для ремонта требуется проведение измерений на включенном в сеть устройстве, то применяйте исправный инструмент с защитной электроизоляцией, не касайтесь токоведущих и вращающихся деталей;
• Не вносите изменений в схему работы устройства, не заменяйте защитные датчики на «заглушки»;
• Соблюдайте меры безопасности при работе на высоте.

В бытовых условиях не всегда возможно выявить все неисправности и тем более их устранить.

Тем не менее при наличии определенных навыков вполне реально проверить правильность подключения и целостность проводов. Можно протестировать наличие контакта в разъемах и зажимах, исправность датчиков температуры, произвести чистку и другие работы.

Очистка внутреннего блока от пыли и грязи поможет не только избежать размножения вредных микроорганизмов, но и предупредит заклинивание вентилятора и появление ошибки

Для выполнения таких несложных операций у вас в хозяйстве должны быть как минимум крестовая и шлицевая (плоская) отвертки среднего и малого размеров, плоскогубцы, кусачки, мультиметр, провод для устройства перемычек. В зависимости от модели могут понадобиться соответствующие гаечные ключи и шестигранники.

Как реагировать на коды ошибок

Теоретически, коды могут высвечиваться у любых моделей, имеющих цифровой дисплей. Но на практике далеко не все модели обладают этим функционалом. Например, у обычных кондиционеров Kentatsu цифровое табло, расположенное на внутреннем блоке, служит только для демонстрации температуры воздуха внутри помещения или выбранного режима работы.

Зато у колонных моделей, кроме общих правил действия при обнаружении неисправностей, в инструкции обычно размещена небольшая таблица с кодами.

Е01 – температурные датчики перестали правильно функционировать или вышли из строя.

Е03 – компрессор не может работать из-за пониженного тока.

Е04 – включилась блокировка наружного модуля

Р02 – компрессор перегружен

Если вы увидели на дисплее один из этих кодов – по рекомендациям производителя, нужно обратиться в сервисный центр. Без устранения поломки техника, скорее всего, не вернется в рабочий режим.

Многие пытаются самостоятельно решить проблему. Это возможно, если агрегат уже снят с гарантии и если вы обладаете достаточными знаниями и умениями

Е02 – произошла силовая перегрузка компрессора. Рекомендуется на некоторое время выключить сплит-систему, а затем снова нажать клавишу «Вкл.». Если прибор не начал работать или ведет себя необычно – издает нехарактерные звуки, дымит – нужно вызывать техника.

Р03 – при работе внутреннего модуля в режиме охлаждения температура испарителя упала ниже нормы.

Р04 – при работе внутреннего модуля в режиме обогрева температура испарителя поднялась выше нормы.

Р05 – внутренний модуль подает в комнату перегретый воздух.

Чаще всего эти 3 проблемы возникают по банальной причине: вследствие засорения воздушного фильтра. Нужно приподнять лицевую панель, убрать видимую грязь и пропылесосить фильтр.

При сильном загрязнении – достать его, промыть, высушить и вставить на место. Чаще всего работа кондиционера налаживается, а если нет – требуется помощь мастера, сертифицированного производителем.

У канальных и кассетных кондиционеров Kentatsu коды ошибок могут высвечиваться двумя способами:

• буквенно-цифровыми символами на электронном дисплее пульта управления;
• индикацией – комбинацией мигающих светодиодов.

Таблица с подробными разъяснениями дана в инструкции:

Сигналы светодиодов в таблице обозначены двумя типами символов: «крестик» (х) обозначает, что светодиод не горит, а «звездочка» – что мигает с частотой 5 Гц

Кардинально вмешиваться в работу кондиционера, снимать или самостоятельно переустанавливать важные узлы производитель запрещает. Но перед тем, как позвонить в техническую службу, он рекомендует еще раз проверить подачу питания и правильность выбранного режима.

Часто работа климатической техники останавливается из-за резкого изменения внешних условий – например, из-за перегрева. Он возможен, если в комнате появляется дополнительный источник тепла

Также нужно следить за герметизацией помещения: при открытых дверях или окнах сплит-система будет работать вхолостую.

Ошибки индикации

Коды ошибок кондиционеров Фуджитсу, высвечиваемые с помощью цветовой индикации наружного модуля.

Ошибки кондиционеров Фуджитсу	Диод красный (кол-во вспышек)	Диод зеленый (кол-во вспышек)
Нет связи между внутренним и наружным модулями	–	2
Нарушение подсоединения электропроводки к вентилятору наружного блока	–	3
Не подсоединен термодатчик	–	4
Нарушена подача электричества	–	5
Нет связи внутреннего блока и пульта дистанционного управления	–	8
Короткое замыкание на датчике внешней температуры	2	2
Короткое замыкание на датчике влажности внутри прибора	5	3
Нарушено сопротивление электросети в области датчика	3	2
Нет отвода конденсата, забита трубка	3	3
Нарушена функция термодатчика (попала влага, пыль или грязь)	3	4
Компрессор отключен датчиком в связи с превышением пороговой температуры. Следует проверить подачу тока	3	8
Короткое замыкание электропроводки, кондиционер отключен автоматикой	4	2
Нарушена функция главного реле	4	3
Нарушена подача электрического тока. При такой ошибке кондиционера Fujitsuследует извлечь элементы питания из пульта, обесточить внутренний и наружный блоки, оставить не меньше чем на пять минут и попытаться включить.	4	4
Включилась защита кондиционера от повышенного напряжения	4	7
Нет питания от сети, возможно, сломана электророзетка	4	8
Малое напряжение в электрической сети	5	2
Малое напряжение в электрической сети	5	3
Автоматическое отключение компрессора в случае перегрева	5	5
Нет подачи электричества на вентилятор внешнего модуля	5	6
Короткое замыкание на вентиляторе	6	2
Вентилятор внутреннего модуля вращается медленно. Возможная причина: недостаток смазки, поломанный подшипник мотора, поломан сам мотор, засорен вентилятор	6	3
Нехватка хладагента, вызвавшая повышение температуры нагнетания	7	2
Предельно повышено давление хладагента, перегрелся агрегат. При такой ошибке кондиционера Fujitsu следует проверить медные трубки, они могут быть перегнуты	7	3
Поломан датчик давления	7	5
Засорены фильтры кондиционера	8	2
Засорены фильтры не в первый раз	8	3
Поломка реверсивного клапана кондиционера. Прочистить или поменять на новый	8	4

Классификация кондиционеров Kentatsu

Японский производитель выпускает оборудование различной мощности для оборудования частных домов и небольших офисов, а также крупных промышленных предприятий, торговых, спортивных и развлекательных центров.

У бренда есть всевозможные модификации. Существует несколько серий раздельных, канальных, кассетных и напольных систем, предназначенных для небольших площадей. Также под этой торговой маркой выпускаются фанкойлы, универсальные установки, мультисистемы.

На предприятиях обычно проектируются комбинированные системы кондиционирования, состоящие из множества элементов: внутренних и внешних модулей, трубопроводов различного назначения и длины, дополнительных устройств для повышения эффективности и комфортного управления

Для личного пользования чаще приобретают обычные сплит-системы, реже – каналы, кассеты и напольные агрегаты. Все они состоят из 2 блоков, внутреннего и внешнего, и служат для создания здорового и комфортного климата в помещении. Посмотрим, чем они отличаются:

Галерея изображенийФотографии из Эти устройства менее мощные, чем другие, и предназначены для обслуживания комнаты: спальни, гостиной, небольшого офиса. Внутренний блок устанавливается на стене под потолком.Разница между канальными кондиционерами в том, что они более мощные, чем обычные кондиционеры, а внутренние элементы расположены за фальшпанелями и подвесными конструкциями, наружу выходят только решетки воздухозаборника. Они относятся к оборудованию средней и большой мощности, напоминают канальные кондиционеры, но отличаются конструкцией внутреннего блока, который устанавливается не на стене, а на потолке. Это полупромышленное оборудование, предназначенное для подачи крупной соли. Большой внутренний блок устанавливается прямо на полу. Домашние сплит-системы с внутренним блоком на стене. Маскированные канальные кондиционеры. Кассетные сплит-потолочные системы. Напольные или колонные кондиционеры

Внешние блоки сплит-систем идентичны по конструкции и принципу работы, они могут отличаться размерами и дополнительными элементами для увеличения мощности, защиты или удобства управления.

Традиционные сплит-системы включают инверторное оборудование и двухпозиционные модели. Текущая серия:

• Турин
• Отряд
• Рио
• Титан генезис
• Хороший мальчик
• Марк II
• Квантовый

Некоторые серии больше не доступны, но все еще продаются. Разные модели отличаются техническими характеристиками, но очень похожи по конструкции и принципу работы, поэтому инструкция к ним одинакова.

важно знать, что для сплит-систем не существует системы кодов ошибок. Неисправности кондиционера определяются не символами на цифровом дисплее, а объективными факторами: например, агрегат не включился или начал издавать необычные звуки. Но модели воздуховодов, кассет и напольных (колонных) моделей имеют коды ошибок, которые помогают определить причину неисправности

Но модели воздуховодов, кассет и напольных (колонных) моделей имеют коды ошибок, которые помогают определить причину неисправности.

Кассета: КСВК, КСВР, КСЗТ

Канал: КСКТ, КарГТУ, КСТВ

Универсальный: КШЭ, КШФ

На этаже: KSFV, KSFW

В коттедже можно установить любой кондиционер из перечисленной серии, если он соответствует площади. Но, по статистике, чаще все же используют сплит-системы малой мощности обычного типа с настенным модулем.
