Особенности прокладки коммуникаций в каркасном доме

Схема внутренних работ

Каркасная конструкция дома позволяет поместить коммуникации незаметно в разных местах: внутри стены, под полом, между стеной и наружной отделкой. Такое расположение затрудняет доступ к трубам при аварийной ситуации, но придаёт дому эстетический вид. Если трубы прокладывают внутри стен, приходится делать прорези в сваях, что ослабляет каркас.Лучшим решением является монтаж канализационной системы между гипсокартоном и стеной. Высота профиля позволяет установить таким способом практически все трубы. В профиле делаются прорези для прокладки инженерных сетей. Слишком большое их количество способно значительно ослабить несущую конструкцию.

Приступая к проектированию каркасного дома на сваях, следует сразу задуматься о расположении помещений, где используется вода: кухни, ванной, туалета, прачечной. Идеально расположить их рядом или по соседству. Зная расположение комнат, где необходима канализация, делают схему прокладки труб

Благодаря этому на этапе строительства можно сделать все технологические отверстия в стенах и перекрытии своими руками.
Важно правильно определить место, где будет расположен центральный стояк, через который выводятся стоки от всех источников. От его размещения зависит длина канализационных труб и само их размещение в доме

Лучшим местом является туалет, по той причине, что труба от унитаза до стояка не должна быть длиннее 1 м. На схеме отмечают все места расположения сантехнических приборов и центральный стояк. Затем указывается сеть труб. Предварительно помечайте места соединения с тройниками, отводами и т. п.

Обустраиваем электропроводку

Электропроводка в каркасном доме легко станет причиной воспламенения дома, что крайне нежелательно. Поэтому работы, связанные с выполнением этой задачи выполняйте по регламенту и правилам. Такой кабель для каркасного дома, что размещают под подвесным потолком или за стенами считают скрытой электропроводкой, поэтому при построении исключите контакт кабелей с легковоспламеняющимися материалами – стенами, фанерой, утеплителем. Чтобы избежать пожара разместите кабели в специальных коробах, которые не дают пламени распространятся.

https://youtube.com/watch?v=XQkF-H1mF1U

ПОСМОТРЕТЬ ВИДЕО

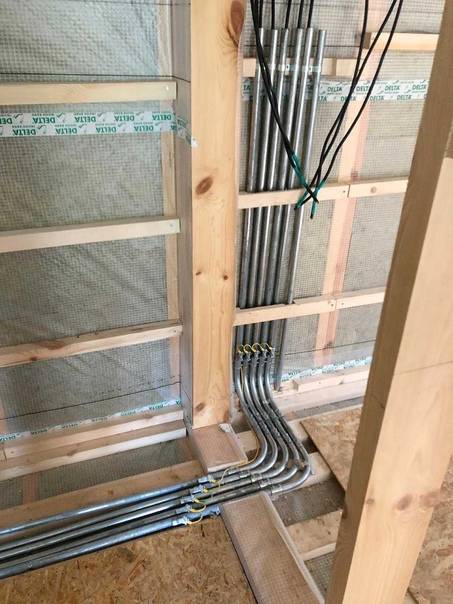

Электропроводка в каркасном доме своими руками монтируется и из не горящего кабеля, который даже при пробое тока не загорится

Не малое внимание уделите и замене электропроводки в случае аварии, сделайте так, чтобы в случае чего не пришлось ломать половину дома. Во время работы придерживайтесь установленных правил и работайте аккуратно

Не экономьте и не пытайтесь использовать в качестве коробов классические металлорукава, тут подойдут только трубы и короба, которые стойки к короткому замыканию и в случае проблем не дадут огню распространиться

Важно использовать короба и при монтировании внешней электропроводки поверх декоративного гипсокартона

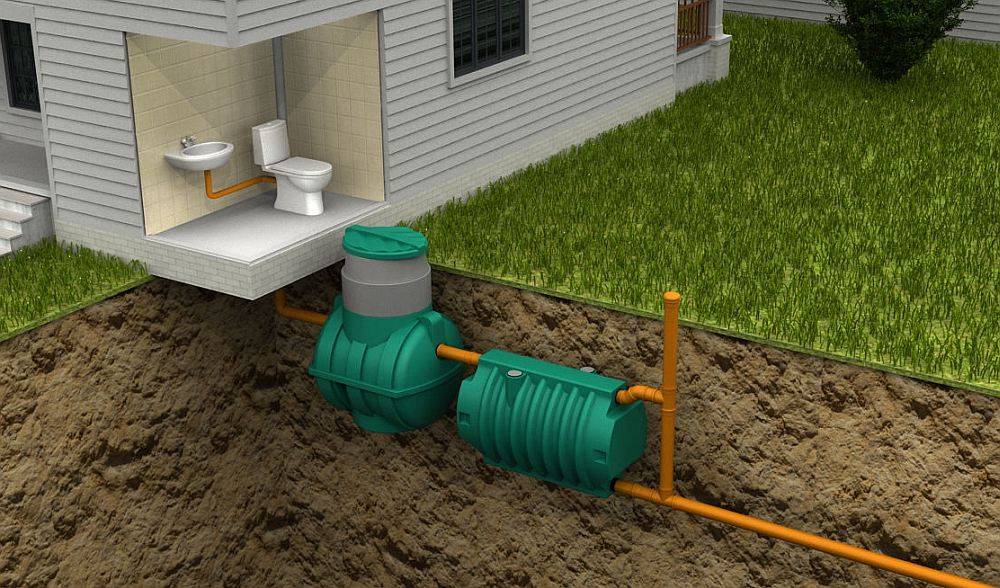

Проведение внешней канализации

В любом жилом доме должна быть оборудована канализация для утилизации отработанной воды. Есть три варианта, как это сделать:

• подключение к централизованной системе канализации;
• установка автономного септика;
• монтаж очистной станции.

Не везде есть возможность подключиться к централизованной системе канализации, да и для этого нужно пройти сложную процедуру оформления документов. Ввиду этого, многие даже при наличии такой возможности используют автономную канализацию.

Важно выбрать правильную локализацию домашней очистной станции, чтобы она не загрязняла источники воды. Считается, что до ближайшего колодца от канализации должно быть 20 метров, а то и 50

Особенности прокладки коммуникационных систем

Каждая из систем имеет свою технологию монтажа. Скрытая электропроводка устанавливается на стене под облицовкой, на глубину не меньше 4 см, чтобы ее не смогли повредить саморезы при креплении облицовки. При этом провода должны быть без скруток, соединяются они в монтажных коробках. Выполняется общий заземляющий контур.

Отопление и холодное водоснабжение прокладывают за обшивкой на высоте до 20 см, трубы опрессовывают давлением 4 атм. в течение 4 часов. В месте прокладки труб никогда не сверлят отверстия в облицовке. Теплые полы устанавливают на стадии монтажа, и это может быть единственной отопительной системой. Если установлен водогрейный котел, дом двухэтажный, применяется двухтрубная система обогрева.

Канализационные межэтажные трубы герметизируют. Выдерживается постоянный уклон труб в 40, в линии не должно быть мешков и застойных зон, за стены стояк выводится с углублением, предупреждающим промерзание.

Принудительная вентиляция обустраивается из сантехнических и кухонного помещений. При строительстве вентиляцию с выводом на крышу проводят скрыто, в каркасе уже существуют вентиляционные отверстия.

Жилой дом потребует ночного освещения придомовой территории, чердака. Для вывода наружу электропроводки следует воспользоваться вентиляционным зазором между стеной и фасадной облицовкой.

Канализация каркасного дома на сваях

Внешняя канализация в каркаснике на сваях имеет существенное отличие от системы в жилище на ленте или плите. Особенность этих зданий состоит в отсутствии под ними сплошной засыпки или ленты по периметру стен. В таких условиях канализационная труба, выходящая из грунта и еще не вошедшая в дом, ничем не защищена от внешних воздействий. Подобный отрезок может составлять до 10 метров, так как рыть траншею между сваями нельзя. Вывод: в этом месте трубу нужно утеплять.

Внутренняя система идентична квартирным разводкам. В технических помещениях и кухне в местах предполагаемых сантехнических точек укладывается труба диаметром 50 мм. Ее монтируют с уклоном не менее 30 мм на каждый метр магистрали. На выходе к ней присоединяют трубу диаметром 110 мм и уже к ней подключают сифон унитаза. Собранная система подводится к стояку, выведенному в подкровельное пространство или на крышу.

Выведенную вниз трубу помещают между грунтом и нижним перекрытием. Ее подвешивают к брусу при помощи хомутов, не забывая об уклоне. Чтобы сократить длину открытой трубы, еще на стадии проектирования стояк планируют вплотную к внешней стене. Но даже при таком расположении часть трубы на улице остается оголенной. Этот участок утепляют пенопластовой скорлупой, специально предназначенной для подобных целей.

Источник водоснабжения

Желательно, чтобы источником воды был центральный водопровод. Но в некоторых населенных пунктах такой возможности нет, поэтому бурят скважину на участке или выкапывают колодец. Все три упомянутых источника водоснабжения каркасного дома имеют не только плюсы, но и минусы.

Так, за использование центрального водоснабжения необходимо ежемесячно платить по счетчику коммунальным предприятиям. Но в то же время подключиться к городскому водопроводу часто гораздо дешевле, чем делать скважину или колодец. Если же централизованной подачи воды нет, придется думать об автономных вариантах.

Чтобы пробить скважину у себя на участке, необходимо отдать 300-700 рублей за каждый метр в глубину. В канаву вставляют трубу, чтобы сохранить глубину и предотвратить осыпание стенок в мягких грунтах. За такую обсадку еще необходимо заплатить определенную сумму, в зависимости от используемой трубы и ее диаметра.

Что касается рытья колодца, то он обходится в 3-7 тыс. рублей за каждый метр, но цены отличаются в регионах. Зато стоимость является окончательной и включает в себя и выкапывание ямы, и обсадку бетонными кольцами. Дороже будет стоить только колодец, который хозяин хочет обложить камнем или другими дополнительными материалами.

Разводка водопровода внутри и создание системы канализации

Каркасный дом имеет преимущество перед другим строениями – все коммуникации можно спрятать внутри стен под декоративными панелями. Взгляду посетителя видны только розетки, краны и другие конечные приборы.

При прокладке труб важно не допускать нарушения целостности утеплителя. Если это случится, зимой там начнут образовываться холодовые мостики

Чтобы этого избежать, дополнительно утепляют трубы, нейтрализуя влияния низких температур. В качестве основного материала для проведения системы водопровода и канализации используют пластиковые трубы. Они дешевые, просты в монтаже, легкие, что позволяет гораздо быстрее и лучше сделать внутреннюю разводку.

Рекомендации специалистов

Для воплощения в жизнь мечты о безопасном доме следует подумать не только о собственных желаниях. Нужно пообщаться со специалистами в этой области. Но также не следует пренебрегать и самостоятельным изучением темы.

Важно разбираться в том, что будут делать с его имуществом и его жизнью другие люди. Только при продуктивной совместной работе над проектом каркасного дома мечты люди смогут произвести на свет абсолютно безопасное, современное, адекватное времени и затратам жилище

Как провести скрытые коммуникации в каркасном доме показано в следующем видео.

Почему так называют?

Под термином «каркасный дом из дерева» подразумевают сооружение, которое было построено на основе предварительно изготовленного каркаса. Такое название здания получили из-за того, что при их строительстве используется деревянный «скелет» — каркас. После того, как основа будет готова, ее обшивают другими видами материалов по типу щитов, панелей.

Такие здания имеют гораздо меньший вес, по сравнению с теми же домами из газобетона, кирпича, монолитными конструкциями. Масса дома меньше за счет того, что сама древесина имеет меньший вес. Кроме того, в таких конструкциях не требуется возводить массивный фундамент – зачастую достаточно ленточного, свайного или столбчатого основания. Небольшой по весу фундамент снижает расходы на строительство.

В такие здания можно заезжать и жить уже сразу после отделки, так как усадка конструкции будет минимальной. Для каркаса используют брус или доски определенного сечения

При подборе материала для «скелета» важно знать, что сухой брус будет в приоритете.

Особенности монтажа канализации

Специальных требований к прокладке канализационной системы в каркасном доме не предъявляется. Обычно ее монтируют в стенах и под полом. Наружную часть канализационной системы подводят к септику или другим очистным сооружениям, предусмотренным на участке. Некоторую опасность для каркасного дома представляет использование безнапорных канализационных труб из ПВХ.

Дело в том, что в такие трубы нельзя сбрасывать стоки, температура которых превышает 60 градусов. Если в доме установлена автоматическая или посудомоечная машина, в систему могут попадать стоки, нагретые до 90-95 градусов. Это может привести к быстрой поломке системы канализации. Лучше использовать более термостойкие трубы из полипропилена, которые могут выдерживать температуру 100 градусов.

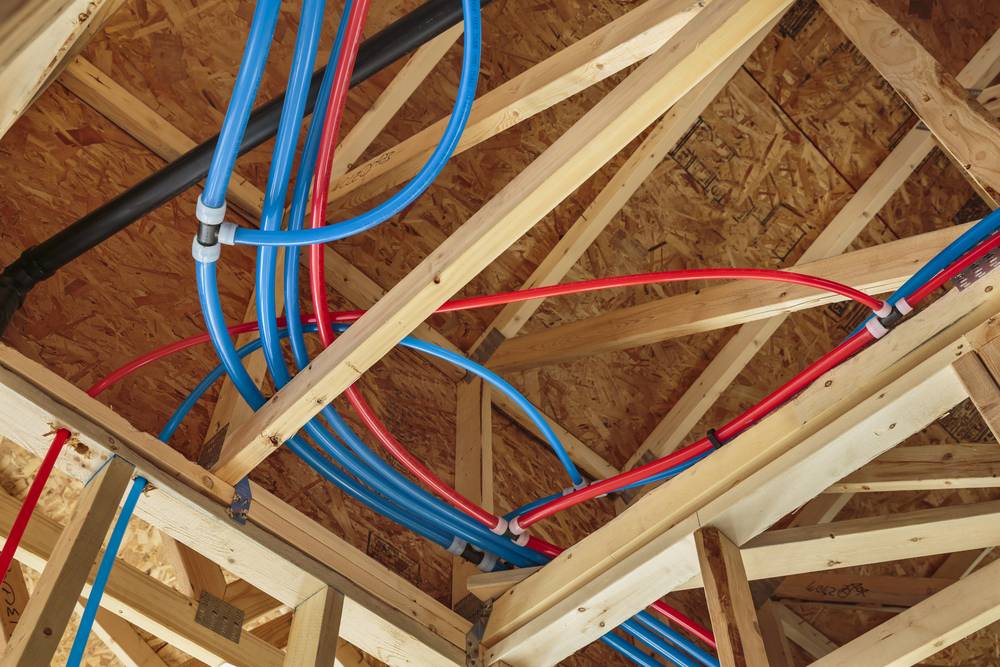

Монтаж отопительной системы и труб водоснабжения

Требования к прокладке труб отопительной и водопроводной систем в каркасном доме во многом похож, поэтому имеет смысл рассматривать особенности их монтажа одновременно. Поскольку ремонт скрытых коммуникаций затруднителен, следует тщательно продумать все нюансы. Так, использовать для прокладки внутри каркасных стен стальные или чугунные трубы не рекомендуется, поскольку эти конструкции подвержены коррозии. Кроме того, в металлических трубах быстро накапливаются солевые отложения, а заменить их будет достаточно проблематично.

Современные отопительные системы выполняют из очень прочных материалов. Трубы PEX (поперечносшитый полиэтилен), металлополимерные и металлопластиковые трубы могут прослужить до 75 лет. Причиной аварий и протечек при их эксплуатации чаще всего становится низкое качество соединений.

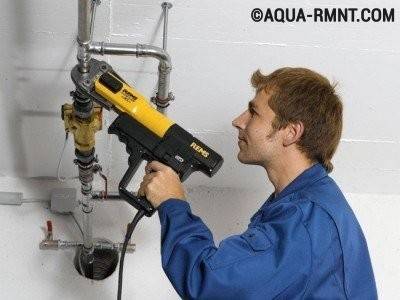

Чтобы предотвратить протечки необходимо уделить соединениям во время монтажа особенно пристальное внимание. Опрессовку отопительной системы рекомендуется проводить при повышенном давлении около 8-10 атмосфер

Следует увеличить рабочее давление в два раза и выполнять опрессовку в течение 8-12 часов. В это время необходимо регулярно проверять давление в системе. Если оно остается стабильным, значит, работы выполнены на достаточно высоком уровне.

Наличие небольших протечек во время контрольной опрессовки считается вполне допустимым. Обычно оно составляет 2-3 литра, но может достигать и 10-50 литров. Выявление слабых мест отопительной или водопроводной системы позволит предотвратить гораздо большие протечки, которые могут привести к обширному повреждению внутренних конструкций

При монтаже водопровода или отопительной системы следует свести количество соединений к минимуму, используя как можно больше длинных отрезков трубы, хотя такой метод может существенно увеличить расходы. Особого внимания заслуживает качество соединительных элементов. Не следует использовать дешевые фитинги китайского производства. Практика показывает, что примерно 20% таких деталей оказываются бракованными. В лучшем случае они выйдут из строя во время опрессовки, но хуже, если протечка произойдет в процессе эксплуатации, когда будут окончены отделочные работы. И еще — хотя трубы, как правило, очень прочные, они могут быть повреждены при неаккуратной транспортировке или во время погрузки-разгрузки.

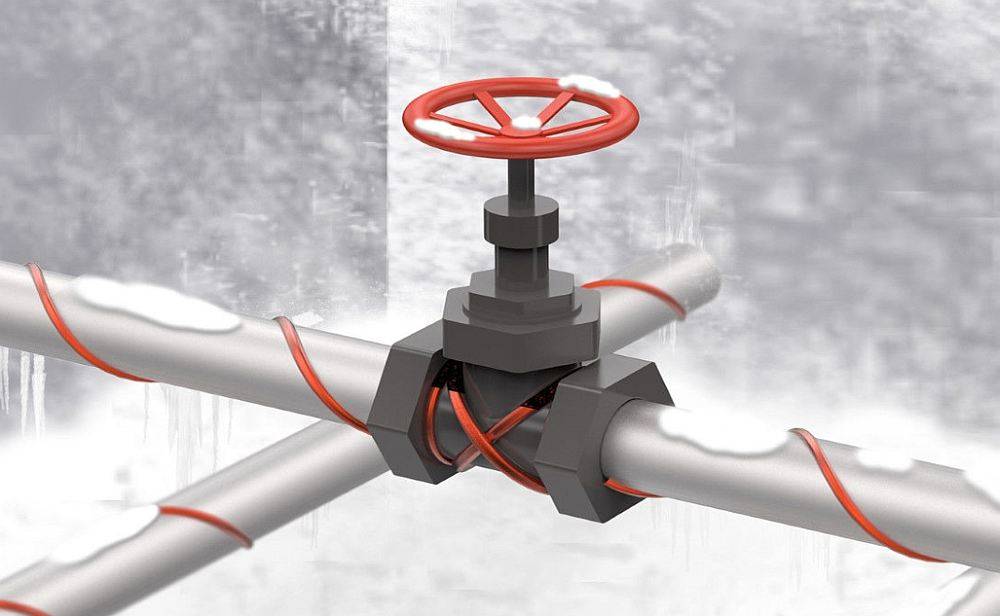

На трубах холодного водоснабжения возможно появление конденсированной влаги, что следует учитывать при монтаже. Поэтому такие трубы обычно защищают специальным гофрированным рукавом, чтобы влага не попала на утеплитель и не повредила его. Отверстия под холодный водопровод делают примерно на 50-100 мм больше, чем диаметр трубы, защищенной гофрой.

— Что выбрать: колодец или скважину?

Тут стоит начать с того, что в сухие годы многие колодцы оказывались без воды. Что касается скважины: то такую ситуацию представить сложно. Но скважина дороже колодца. Если мы говорим именно о скважине, потому сегодня не мало фирм, которые делают дырки на участке – но скважинами это не является. Нормальная скважина подразумевает обсадные трубы, фильтр на конце скважины, перед установкой этого фильтра должна быть промыта полость и обязательно должен быть паспорт на скважину. В паспорте указывается информация о том, какой организацией произведены работы, сколько воды даёт эта скважина и обозначены гарантийные обязательства. Минувшим летом метр такой скважины стоил 4, 5 тысячи рублей. Сколько метров понадобится? Тут ответ с достоверностью порядка 90% должны дать специалисты: которые, прежде чем начинать, изучают всю информацию об участке. Профессионалы не делают скважины «вслепую». Те, кто делают дырки в земле, как правило, гарантий не дают и анализа воды не делают.

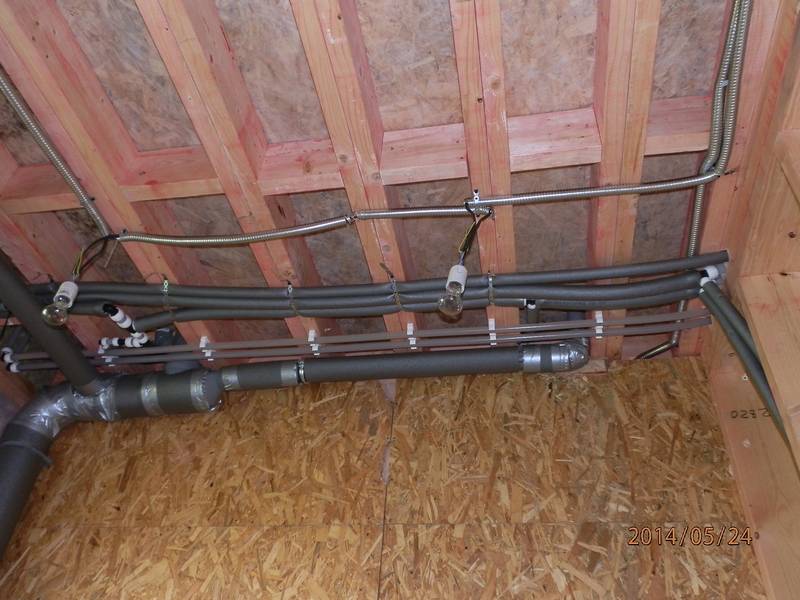

Практическая реализация

Реализация началась с ветки номер 3, так как ее практическое исполнение было самым простым. Все очень удобно вписалось между лаг, с нужными уклонами.

Затем пришла очередь ветки номер 2. Которая оказалась самой сложной из за протяженности.

Для того, чтобы сделать нужный уклон, пришлось резать контр лаги, делая в них канал для прохода трубы.

А часть контр лаг подпилить снизу, чтобы труба прошла под ними:

И немного поэкпериментировать, подключая к этой ветке трап из санузла.

Последняя ветка, от стиральной машины и душа, была сделана по такому же принципу

Как бы правильно не был построен дом, какой бы шикарным фасад у него не был, без функционирования инженерных систем он будет служить лишь коробкой без нормального проживания в нем

Поэтому при строительстве каркасного дома следует уделить особое внимание системе жизнеобеспечения. Система канализации домов, по сути, имеет определенную схему, в связи с этим, устройство внутренней канализации каркасного дома не особо отличается от канализации каменного или же брусового дома

Особенности канализации

Важными деталями внутренней канализации являются: вертикальный стояк и канализационные ветки. Нижний участок вертикального стояка отводит трубу прямо к септику трубы, верхний же участок выводится фановым выходом напрямую через кровлю. При этом канализационные ветки направляют к основному стояку со стороны кухни, санузлов и т.п. Канализационная система имеет общую структуру для всех домов в целом. Но канализация каркасных домов обладает таким преимуществом, как возможность невидимого монтажа системы, поскольку перекрытия и стены конструкций – полые. Такой нюанс позволяет осуществлять проводку труб без применения декоративной коробки. Но такое преимущество может в дальнейшем превратиться в проблему.

Беда в том, что многие канализационные системы на отечественном рынке представляют собой закрепленные резиновыми уплотнителями трубы из полипропилена. Материал труб по своей структуре довольно прочный и долговечный, а вот резина, из которой изготовлены кольца уплотнителя, высыхают через какое-то время. Поэтому через 10 лет, в случае скрытого монтажа, можно получить неприятные запахи, убрать которые можно будет, демонтировав гипсокартон или керамическую плитку. Из-за этого, многие европейские страны при проведении канализации выбирают трубы – ПВХ с клеевым соединением. Но трубы с клеевым соединением не пользуются спросом из-за высоких цен, проблем доставки и монополизации рынка.

В связи с этим, мировые лидеры этой сферы открыли в нашей стране свои представительства, поэтому приобрести трубы необходимого диаметра можно с помощью дистрибьюторов. Самыми распространенными считаются трубы размерами ‒ 40, 50 и 110 миллиметров. Если вы не хотите заботиться о канализационной системе, доверьте эту работу специалистам .

Перейти к:

В данной статье будут рассмотрены некоторые аспекты проектирования и устройства канализации в доме на винтовых сваях, в частности, расположение основных магистралей относительно фундамента, и вопросы необходимости утепления труб

Отдельное внимание уделено принципиальной схеме устройства канализации в загородном доме

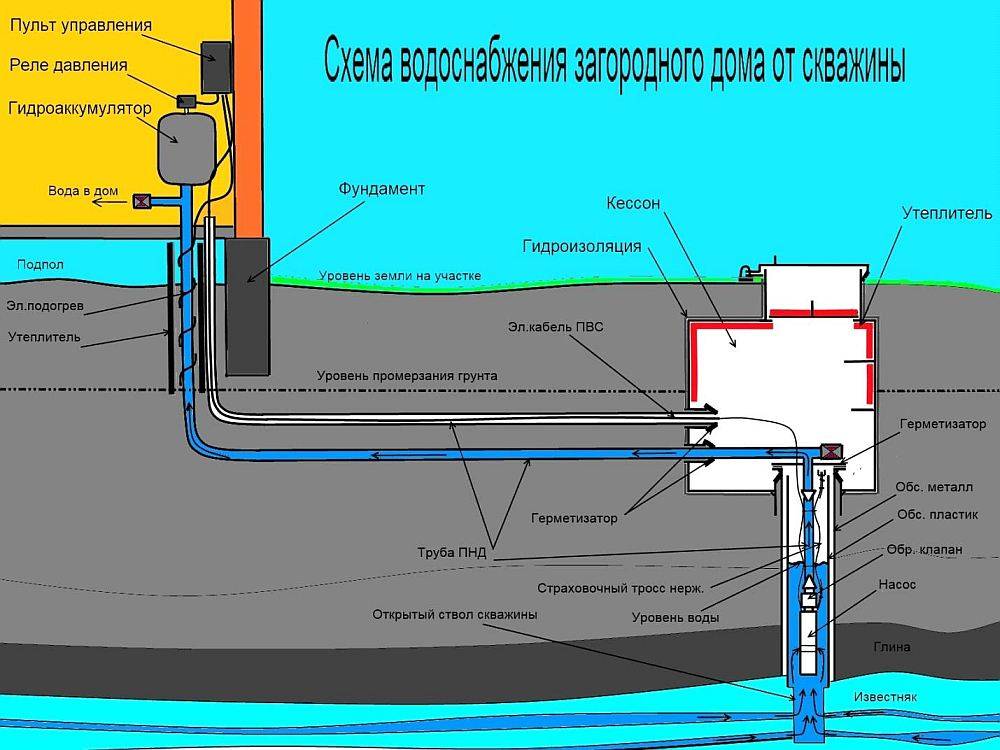

Система подачи воды

Между домом и источником подачи воды обычно есть некоторое расстояние, через которое вода поступает по трубам. Они должны быть оборудованы устройствами постоянной подачи воды и экстренного отключения на случай аварии. Также эти трубы должны быть оборудованы защитой от мороза и других вариантов повреждения.

Что касается центрального водоснабжения, то из него подача воды осуществляется под давлением 5-12 атмосфер, что очень много. Поэтому устанавливают аварийный вентиль на случай прорыва. Для учета расхода нужен счетчик. Если вода будет подаваться из собственного колодца или скважины, смысла в счетчике никакого нет. Но нужно поставить насос, который будет нагнетать давление воды, и сделать соответствующую электропроводку к нему.

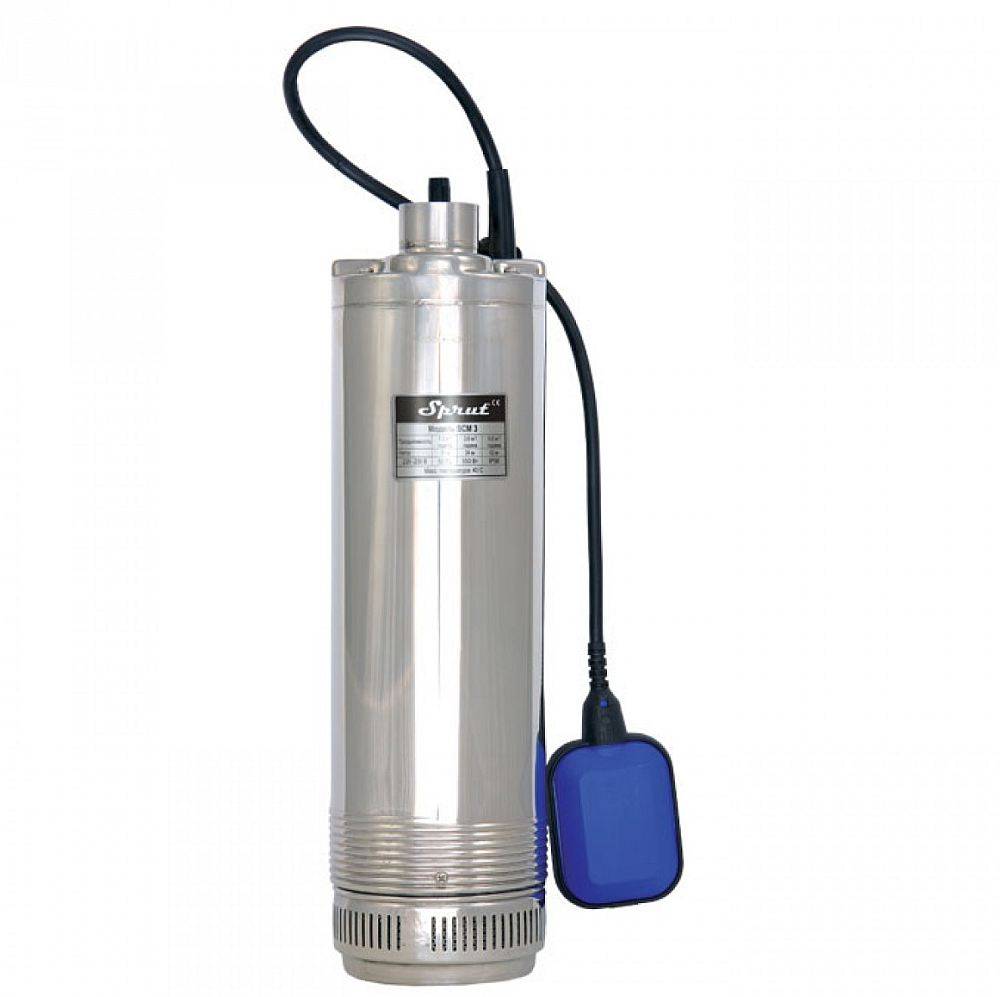

В скважинах используют различные насосы погружного типа. Самые дешевые из них – вибрационные. Они стоят порядка 1-2 тысяч рублей. Проблема этих насосов в низкой производительности и минимальной надежности. Они способны перекачивать до 500 литров воды каждый час, не более.

Что касается центробежных насосов, то они стоят уже 4-8 тысяч рублей, но способны каждый час перекачивать до 5 кубометров воды. Проблема этих насосов в том, что они не переносят загрязненной воды.

В колодцах могут использовать и погружные, и внешние насосы, но лучше применять первые. Внешние насосы, как правило, устанавливают в специальных углубленных и утепленных люках, чтобы мороз не влиял на их работу. Этот способ монтажа позволяет реализовать возможность управления насосом дистанционно.

Иногда хозяева отказываются оборудовать скважину дополнительным люком. В таком случае труба от насоса в дом заходит по воздуху. Это неудобно, ведь насосом тогда можно управлять только на улице. И если насос выключается, нужно выходить на улицу, отсоединять трубу от него и сливать остатки воды. Если этого не сделать, в доме может не быть воды.

Это значит, что разумнее всего организовать люк для насоса и воду в дом подавать через подземные трубы. Также нужно оборудовать систему защитными элементами от протечек и установить греющий кабель, чтобы предотвратить возможное замерзание труб при очень сильных морозах.

Система подготовки воды

Система для подготовки воды имеет следующие задачи:

• хранение воды;
• обеспечение нужного давления и напора в системе водопровода;
• очистка первичной воды;
• нагрев до соответствующей температуры.

Для того чтобы насос не включался всякий раз, когда открывается кран у конечного потребителя, необходимо в системе сразу после него установить емкость для накопления воды. В идеале это должны быть баки из металла объемом 500-5000 литров. Их можно установить как на высоте, так и внизу. Если накопительный бак стоит низко (что чаще всего происходит), устанавливают также специальную насосную станцию для подачи воды потребителю.

Принцип насосной станции следующий:

1. Устанавливается бак с мембраной из резины.
2. Внутрь него подается вода при помощи насоса.
3. В баке нагнетается давление порядка 2-4 атмосфер.
4. Если давление опускается ниже заданного уровня, запускается в работу насос для наполнения бачка.
5. Как только верхнее значение давления достигается, насос выключается.

Такая станция, или гидрофор, стоит около 10 тыс. рублей. Объемов этого элемента достаточно для обслуживания небольшой семьи. Если вместе живет три и более человек, нужно устанавливать дополнительные резервуары с мембранами. Их наличие продлит срок службы насоса и сделает использование системы водоснабжения более комфортным.

После насосной станции устанавливаются специальные фильтры для очистки воды. На этом этапе могут использоваться различные технологии фильтрации, а также разные типы фильтрующих элементов.

Полезное: Устройство системы вентиляции в каркасном доме

Нужно учитывать, что чем более качественно фильтр очищает воду от грязи, тем медленнее он работает. Ввиду этого для бытовых нужд используют оборудование, качество работы которого соответствует минимальным требованиям. Если же на кухню нужно подать более чистую воду, перед раковиной можно установить еще один фильтр, а также дополнительные устройства для очистки питьевой воды.

Нагрев воды происходит при помощи бойлеров или проточных нагревателей. Они бывают следующих типов:

• газовый;
• электрический;
• работающий от отопления;
• солнечный.

Нагреватели, работающие на электричестве, считаются оптимальным выбором в местности, где дешевое электричество. Когда цена на кВт превышает 1,5 рубля, этот способ подогрева перестает быть выгодным. А нагреватели, работающие на газе, устанавливают в тех домах, которые подключены к центральному газоснабжению.

Если газ используется из баллонов, это нецелесообразно, ведь тогда расходы на энергию становятся большими, чем если использовать электричество. Что касается солнечных нагревателей, то на них можно рассчитывать только в теплое и светлое время, когда ярко светит солнце. Эти нагреватели лучше подключать дополнительно, а не в качестве основной системы.

Одним из наиболее оптимальных вариантов считается использование воды из системы отопления. Но котел работает только в холодное время, поэтому эта система также не может быть основной. Исключение составляет установка двухконтурного котла, который можно применять и летом.

Канализация в каркасной постройке

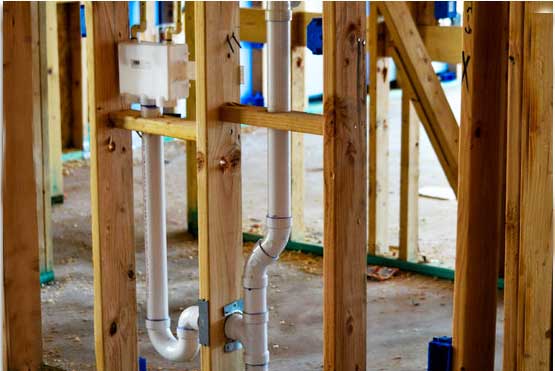

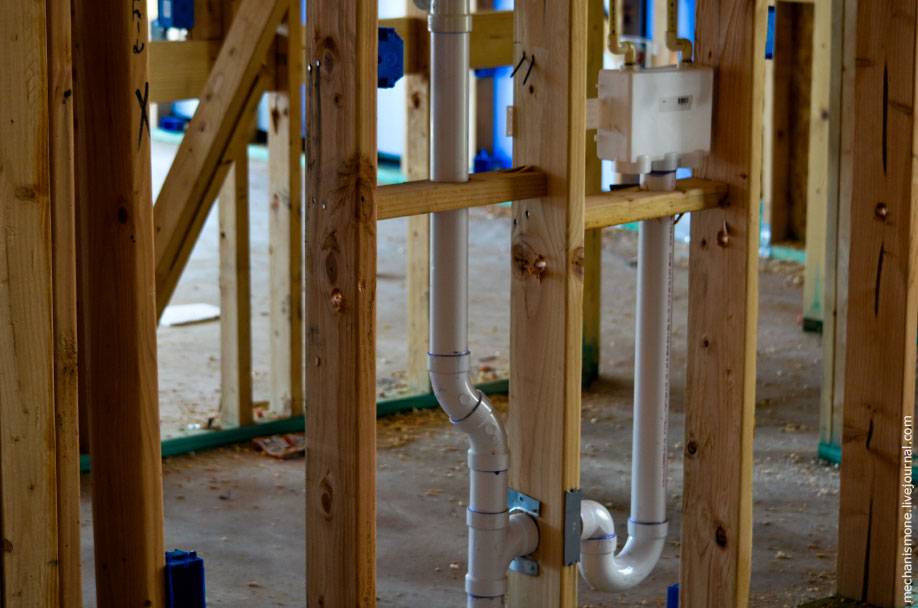

Система канализации в каркасном доме внутреннего типа включает в себя коммуникации для отведения стоков, которые подключены непосредственно к сантехническим и бытовым приборам в помещении. Для организации системы стока воды в основном используют пластиковые трубы в каркасном доме.

Перед чугунными изделиями пластиковые трубы выделяются следующими преимуществами: легко монтируются и не имеют большого веса, на внутренних стенках не образовываются отложения, имеют продолжительный срок эксплуатации.

Монтаж в стене экономит место.

Непосредственно к бытовому и сантехническому оборудованию присоединяются трубы диаметром 50 мм, все остальные разводки, в том числе и общий объединяющий водопровод, выполняются с помощью труб диаметром не менее 100 мм.

Внутренняя канализация в каркаснике схематично разделяется на следующие составляющие:

• Сантехнические приборы.
• Отводящие канализационные трубы.
• Центральный стояк.
• Фановая труба.

Монтаж водостоков.

Внутренняя канализация в каркасном доме начинается с разработки принципиальной схемы размещения всех элементов системы. На следующем этапе определяется место для расположения центрального стояка. Далее монтируются все коммуникации, и обустраивается канализационный выпуск, устанавливается центральный стояк. На заключительном этапе работ производится соединение разводки, выводится фановая труба, и проводятся пусконаладочные работы.

Канализация в каркаснике на сваях

В каркасном доме, который построен на ленточном или плиточном фундаменте, выводная труба располагается под фундаментом на минимальном расстоянии и к стояку, и к септику. Траншея в таком случае находится ниже уровня промерзания грунта, в итоге трубы не нуждаются в дополнительной защите. Канализация в каркасном доме на сваях имеет ряд особенностей.

На сваях коммуникации под полом.

Намного сложнее дела обстоят с обустройством канализации в каркасном доме на винтовых сваях. В данном случае труба проходит от дома к грунту по открытому пространству. Если во время монтажа не принять необходимых мер, при снижении температуры воздуха до отрицательных показателей отток канализационных вод по трубам будет быстро заблокирован из-за замерзания жидкости.

В домах со свайным фундаментом используют различные методики для утепления труб. Утепление можно проводить несколькими способами:

1. Из пенополиуретановых плит собирается специальная шахта, через которую пропускаются наружные канализационные трубы.
2. Использование специальных теплоизоляционных материалов.
3. На трубы надеваются чехлы для канализационных труб, которые предотвращают промерзание.

Вне зависимости от используемого способа, задача перед владельцем дома стоит одна – защитить канализационные трубы, которые находятся выше глубины промерзания грунта, от минусовой температуры. Все основные моменты, как делается канализация в каркасном доме (видео монтажа) вы сможете рассмотреть.

— Что выбрать: колодец или скважину?

Тут стоит начать с того, что в сухие годы многие колодцы оказывались без воды. Что касается скважины: то такую ситуацию представить сложно. Но скважина дороже колодца. Если мы говорим именно о скважине, потому сегодня не мало фирм, которые делают дырки на участке – но скважинами это не является. Нормальная скважина подразумевает обсадные трубы, фильтр на конце скважины, перед установкой этого фильтра должна быть промыта полость и обязательно должен быть паспорт на скважину. В паспорте указывается информация о том, какой организацией произведены работы, сколько воды даёт эта скважина и обозначены гарантийные обязательства. Минувшим летом метр такой скважины стоил 4, 5 тысячи рублей. Сколько метров понадобится? Тут ответ с достоверностью порядка 90% должны дать специалисты: которые, прежде чем начинать, изучают всю информацию об участке. Профессионалы не делают скважины «вслепую». Те, кто делают дырки в земле, как правило, гарантий не дают и анализа воды не делают.

Источник водоснабжения

Желательно, чтобы источником воды был центральный водопровод. Но в некоторых населенных пунктах такой возможности нет, поэтому бурят скважину на участке или выкапывают колодец. Все три упомянутых источника водоснабжения каркасного дома имеют не только плюсы, но и минусы.

Так, за использование центрального водоснабжения необходимо ежемесячно платить по счетчику коммунальным предприятиям. Но в то же время подключиться к городскому водопроводу часто гораздо дешевле, чем делать скважину или колодец. Если же централизованной подачи воды нет, придется думать об автономных вариантах.

Чтобы пробить скважину у себя на участке, необходимо отдать 300-700 рублей за каждый метр в глубину. В канаву вставляют трубу, чтобы сохранить глубину и предотвратить осыпание стенок в мягких грунтах. За такую обсадку еще необходимо заплатить определенную сумму, в зависимости от используемой трубы и ее диаметра.

Что касается рытья колодца, то он обходится в 3-7 тыс. рублей за каждый метр, но цены отличаются в регионах. Зато стоимость является окончательной и включает в себя и выкапывание ямы, и обсадку бетонными кольцами. Дороже будет стоить только колодец, который хозяин хочет обложить камнем или другими дополнительными материалами.

Монтаж и установка линий инженерных коммуникаций в каркасном доме

Монтаж и установка линий всех коммуникаций в деревянном доме предусматривается заранее проектом по всем желаниям застройщика. Для установки и монтажа линий коммуникаций применяется как межэтажное, так и пространство внутри стен каркасного дома. Это достаточно удобно, потому что внутреннее пространство всех помещений наиболее свободно от различных труб и переплетенных проводов.

Крепление коммуникаций в каркасных стенах дома

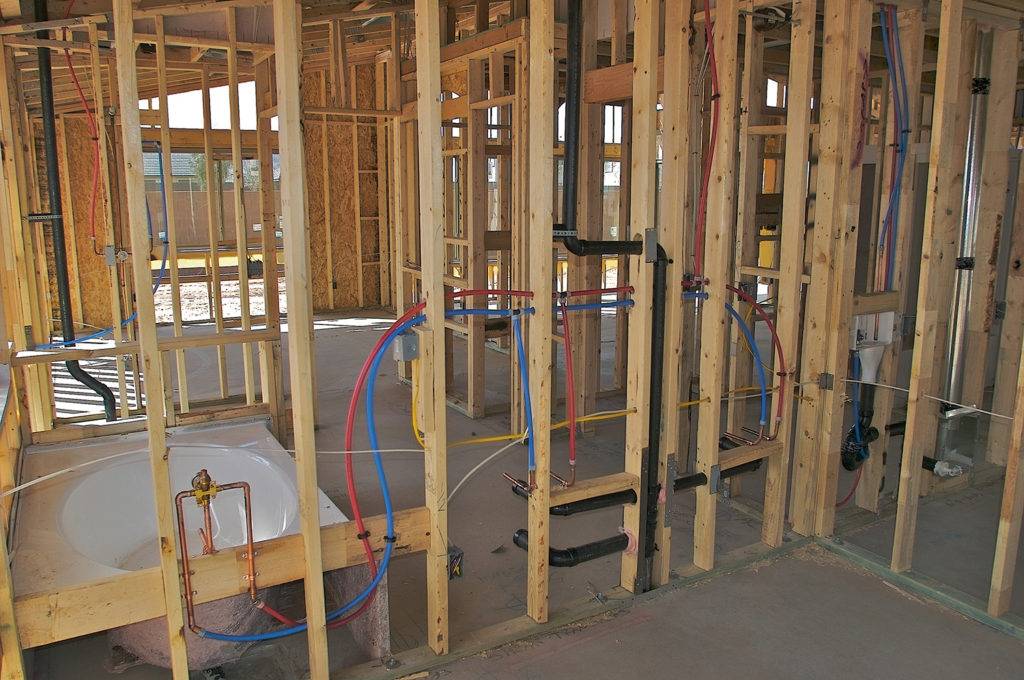

Водопровод и канализация в каркасном деревянном доме

При монтаже и установке коммуникаций в деревянном доме, обычно не возникает каких-либо затруднений и трудностей. Аналогично можно сказать и о телекоммуникационных линиях.

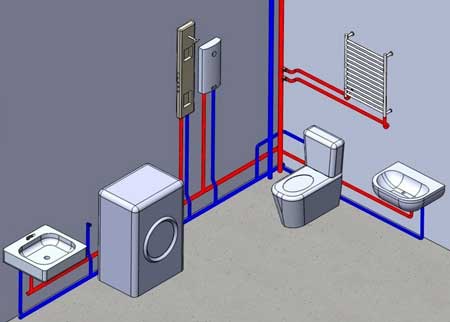

Разводка горячих и холодных труб

Установку принято начинать с разметки будущих линий на всех стойках деревянного каркаса. В местах, где они пересекаются с трубопроводами, при помощи электродрели просверлите отверстия нужного диаметра. С помощью специальных металлических хомутиков закрепите трубопровод к стойкам деревянного каркаса и балкам перекрытия, для того чтобы трубы не шатались из стороны в сторону  в пространстве между стенами.

Для монтажа и установки линий канализации в каркасном деревянном доме используют ПВХ-трубы определенного диаметра (от 50 до 110мм). Данные размеры позволяют монтировать их внутри всех перегородок. Для того, чтобы подключить сантехническое оборудование к стояку водопровода применяют металлопластиковые специальные трубы или шланги для холодной и горячей воды (обязательна маркировка синим и красным цветом).

Особенности проектирования

Внутренняя часть системы ничем не отличается от обычных квартирных разводок. Сантехника и бытовые приборы (стиральная и посудомоечная машина, душевая кабина и т.п.) подключаются к горизонтальной трубе диаметром 50 мм. Она укладывается под уклоном не менее 3 см на каждые 100 см длины. В конце она соединяется с трубой диаметром 110 мм, к которой подключается сифон унитаза. После него разводка присоединяется к вертикальному участку — стояку. Он выводится сквозь перекрытие нижнего этажа наружу.

Большинство владельцев строят внешнюю канализацию в каркасном доме своими руками. Это требует знания правил сборки подобных систем. Проектные работы необходимо вести, основываясь на требованиях СНиП

Это важно, поскольку глубина погружения стержней сравнительно мала. Прокладка траншей под внешний трубопровод может снизить прочность сцепления свай с грунтом

В результате опорная система будет ослаблена. Прокладка канализации в каркасном доме на сваях должна быть рассчитана еще на стадии расчета свайного поля, когда определяется расстояние между точками размещения стержней. Необходимо заранее распределить точки размещения сантехники, стиральных машин и прочих приборов. Необходимо помнить, что все трубы, выходящие под пол, будут расположены в сложных условиях.

Оптимальное расстояние между сваями находится в пределах 1,5-3 м. Если канализация в доме на сваях в проекте не учитывалась, придется выводить трубу за пределы свайного поля. Это означает, что от точки прохода сквозь перекрытие до места погружения в грунт труба находится на открытом пространстве. Цоколь защитить трубу от воздействия низких температур не в состоянии.

Где прокладывают горизонтальный трубопровод

Прокладка канализации в каркасном доме производится открытым способом. Поскольку вести траншею между сваями нельзя, трубу располагают между грунтом и перекрытием. Как правило, канализационная труба располагается под настилом нулевого уровня. К доскам крепят регулируемые хомуты и подвешивают трубопровод с нужным уклоном. Это самый простой вариант. Длину открытой трубы можно сократить. Для этого на стадии проектирования надо разместить туалет и другие помещения, сквозь которые проходит канализация, вплотную к наружной стене.

Иногда трубы прокладывают внутри перекрытия. Однако, учитывая толщину трубопровода и необходимый уклон, качественно утеплить участок системы таким способом не удастся. Кроме того, ремонтные работы потребуют демонтажа части настила, что усложнит задачу. Этот вариант годится только для южных регионов, где зимние температуры редко опускаются ниже 0°. Поэтому вывод канализации в каркасном доме на сваях требует качественного утепления с помощью пенопластовой скорлупы или иных подходящих материалов. В морозных регионах вместе с утеплителем прокладывают греющий кабель, обеспечивающий защиту от разморозки в зимнее время. По отзывам пользователей, его необязательно постоянно держать включенным. При необходимости для восстановления работы системы хватает 20-30 минут нагрева.

Необходимость строительства ливневой системы

Помимо бытовой, устройство канализации в каркасном доме нуждается в организации ливневой системы. Она должна исключить проникновение дождевой воды к сваям. Иначе под домом постоянно будет находиться болото, разведутся комары, а сваи потеряют несущую способность. Как правило, обустройство дождевой системы состоит в строительстве отмостки и дренажного лотка с отводом к ливневому коллектору

Основное внимание следует обращать на размер бетонной площадки и глубину дренажных лотков. Если в регионе часто бывают сильные ливни, следует увеличить ширину и уклон отмостки

Ливневая канализация в каркасном доме не просто отводит излишки влаги, она защищает дом от разрушения. Это делает дождевую систему важным элементом безопасности конструкции. Несмотря на использование защитных покрытий, металлические сваи находятся под угрозой коррозии. Контакты с влагой значительно усиливают опасность разрушения стержней, что ставит под угрозу устойчивость всего дома.
