Вентиляция в каркасном доме своими руками: выбор лучшей схемы и правила сооружения

Выбор вентилятора для вентиляционной системы каркасного дома

Для выбора вентилятора мне потребуется проанализировать значения двух параметров:

  1. общей производительности вентилятора;
  2. сопротивления воздухопроводной сети.

Для выбора подходящей модели мне нужно отобрать вентиляторы, максимальная производительность которых несколько больше значения, которое я рассчитал для своего дома. После этого по вентиляционной характеристике конкретного вентилятора я определю производительность вентиляционной системы при рассчитанном ранее сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель мне подходит.

Например, на сайте приводится следующий график для вентиляторов типа ВКК:

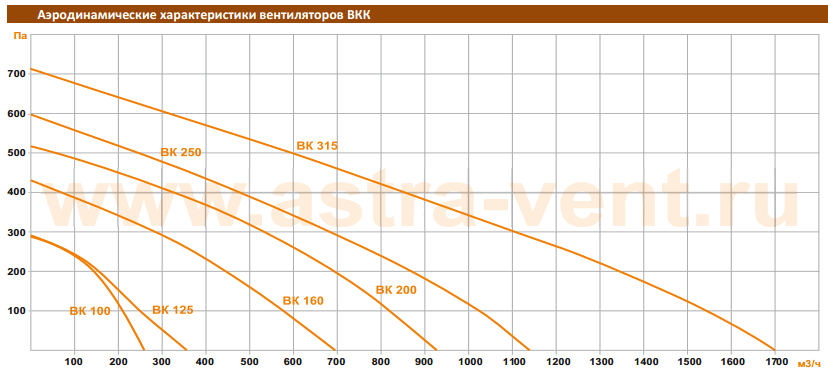

График производительности вентиляторов ВКК — График производительности вентиляторов ВКК

Приму расчетное значение производительности — 300 м³/ч, а сопротивление сети воздухораспределения — равным 160 Па. Исходя из графика, модель вентилятора ВКК-160 мне подходит: при сопротивлении сети в 160 Па он обеспечит воздухообмен около 480 м³/ч. Фактическая производительность этого вентилятора заметно больше потребной расчетной, но с учетом того, указанные вентиляторы поддерживают регулировку оборотов симисторами, я смогу снизить максимальную производительность системы до заданного уровня (или с помощью выносных регуляторов скорости типа MTY, или автоматизировав управление . Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Особенности вентиляционного зазора

В отличие от деревянных домов, где стены «дышат», для каркасных строений необходимо заранее предусмотреть обустройство вентиляции

Важно, чтобы в доме поддерживалась комфортная температура и в жаркое лето, и в морозную зиму, чтобы внутрь поступал прохладный освежающий воздух, а тепло не выходило слишком быстро

Вентиляционный зазор помогает справиться с такой задачей. Его закладывают уже при строительстве каркасного дома под внешней отделкой поверх пленки, обеспечивающей изоляцию стен. Нетканый материал, который применяется в качестве изоляции, накладывается по всему периметру здания.

На следующем этапе в качестве основания под наружную отделку устанавливаются крепежные профили и бруски, за счет которых формируется зазор для вентиляции строения. Стена каркасного дома в конечном варианте образует своеобразный «слоеный пирог», который составляют последовательно расположенные внутренняя отделка, пароизоляционный материал, утеплитель, каркас, ветроизоляционная пленка, вентиляционный зазор, брус и отделка поверх него. Такой вариант успешно зарекомендовал себя за годы строительной практики как наиболее оптимальный.

Зачем нужен вентиляционный зазор в каркасном доме, вентзазор на фасадах, сайдингом, пароизоляцией

Вентиляционный зазор в каркасном доме – это момент, который зачастую вызывают множество вопросов у людей, которые занимаются утеплением собственного жилища. Эти вопросы появляются не просто так, поскольку надобность вентзазора – это фактор, который имеет огромное количество нюансов, о которых мы поговорим в сегодняшней статье.

Сам зазор является пространством, которое располагается между обшивкой и стеной дома. Реализуется подобное решение посредством брусков, которые крепятся поверх мембраны ветрозащиты и на наружные элементы отделки. К примеру, тот же сайдинг всегда крепится к брускам, которые делают фасад вентилируемым. В качестве изоляции зачастую используется специальная пленка, с помощью которой дом, по сути, оборачивается полностью.

Многие справедливо спросят о том, неужели нельзя просто взять, и укрепить обшивку прямо на стену? Разве они просто так выравниваются, и образуют идеальную площадь для установки обшивки? На самом деле, есть ряды правил, которые определяют необходимость или ненужность организации вентфасада. Давайте разберемся, нужен ли вентзазор в каркасном доме?

Итак, если вы задумываетесь о том, нужен ли вентзазор в фасаде вашего карасного дома, обратите внимание на следующий список:

  • При намокании Если материал изоляции теряет собственные свойства при намокании, то зазор необходим, иначе все работы, к примеру, по утеплению жилища окажутся совершенно напрасными
  • Пропуск пара Материал, из которого изготовлены стены вашего дома, пропускает пар во внешний слой. Здесь без организации свободного пространства между поверхностью стен и утеплителя просто необходим.
  • Предотвращение избытка влаги Одним из самых распространенных вопросов является следующий: нужен ли вентзазор между пароизоляцией? В случае, когда отделка представляет собой пароизолирующий или влагоконденсирующий материал, то ей необходимо постоянно проветриваться, чтобы избытки воды не сохранялись в ее структуре.

Четвертый этап строительства: полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит? Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия. Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой. По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники. В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола. Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

  • доска 25х100
  • брус 200х200
  • брус 70х195
  • доска 50х150
  • ветрозащита
  • утеплитель
  • осб
  • подложка и ламинат или плитка

Больше информации об устройстве пола в каркасном доме вы найдете здесь.

Оптимальный выбор воздухообмена: приточно-вытяжной

Так как обе эти системы (активная и пассивная) имеют свои достоинства и недостатки, была создана система, объединяющая их в одну. Она получила название приточно-вытяжной. На сегодняшний день эта вентиляция является самой эффективной и недорогой.

Один выход для воздуха

В ее состав входят:

  • блок распределителя
  • каналы притока
  • каналы оттока
  • фильтры
  • вентиляторы

Блок распределителя состоит из двух частей, он представляет собой механизм с установленными вентиляторами. Первая часть отвечает за приток свежего воздуха и его распределение по комнатам, а вторая за отток использованного наружу.

Один вход и один выход для воздуха приточно-отточной вентиляции

Таким образом приточно-вытяжная система имеет один приток и один отток наружу, с установленными вентиляторами и фильтрами. Между притоками имеется сложное разветвление каналов по помещениям.

Принцип работы

Это самый простой вид вентиляции, какой только может быть. Нет никакого взаимодействия с электричеством, сложных систем отведения воздуха. Движение воздуха происходит так же, как и в природе: по причине разницы температуры внутри и снаружи дома образуется тяга.

Обыкновенно поступление воздуха через щели в стенах и окнах, через дымоходы и отдушины также считается естественной вентиляцией. Но этот способ очень непостоянен и полностью зависит от погодных условий. При частом проветривании могут возникать сквозняки и, как следствие этого, простуды. В холодное время года увеличиваются затраты на поддержание тепла.

Преимущества естественной вентиляции:

  • экономичность,
  • отсутствие энергии,
  • надежность работы,
  • тихая работа.

Недостатки естественной вентиляции:

  • слабая циркуляция воздуха,
  • зависимость от погодных условий,
  • невозможность регулировать воздушный поток,
  • большие теплопотери зимой, малая эффективность летом.

Схемы обустройства системы

Поскольку в настоящее время строящиеся дома практически не имеют щелей и естественного поступления воздуха, то простая вентиляция делается с помощью приточного клапана. Он обеспечивает приток воздуха в помещение. Вентиляционные каналы делаются из пластиковых или из асбестоцементных труб.

Приточный клапан представляет собой небольшое круглое устройство диаметром 50-130 мм. Он имеет шумоглушитель и фильтр воздуха. Снаружи имеет решетку, внутри – заслонку, регулирующую подачу воздуха.

Особенности монтажа

  • Снаружи приточный клапан закрывается решеткой.
  • Внутри устанавливается фильтр для первичной обработки воздуха и шумопоглотитель.
  • Поток поступающего воздуха регулирует заслонка.
  • Чтобы система была более эффективна в летнее время, когда тяга практически отсутствует, в вентиляционные каналы устанавливаются вентиляторы, которые включаются автоматически.

Такая система естественной вентиляции будет эффективна только в небольшом одноэтажном доме. В больших домах необходимо другое обустройство вентиляции, иначе будет появляться конденсат, плесень, духота.

Сезонные особенности вентиляции частных домов на видео:

Вентиляция в каркасном доме самостоятельно: пошаговая инструкция

Как самому установить вентсистему в каркасном доме? На самом деле в решении этой задачи нет ничего сложного и при правильном подходе справиться с ней сможет абсолютно каждый человек. Схема естественного воздухообмена помещений разрабатывается еще при проектировании строения. В стенах необходимо предусмотреть стальные каналы или каналы из кирпича с выходом через крышу. Диаметр шахт и дымоходов бывает разным: 140 х140 мм, 270х140 мм и более.

Устройство механической вентиляционной системы включает в себя этапы:

  1. Выполнение расчетов воздухообмена дома, сверяясь с актуальными санитарно-гигиеническими нормами;
  2. Выбор системы вентиляции – приточной, вытяжной, приточно-вытяжной;
  3. Разработка схемы на плане здания, с нанесением на него мест расположения оборудования и трассировки воздуховодов;
  4. Приобретение необходимого оборудования и монтаж;
  5. Настройка системы.

Монтажные работы начинаются после того как готов каркас и выполнена внешняя отделка здания. В специальные отверстия в коробке устанавливаются трубы, монтируется канальный вентилятор. В обязательном порядке все стыки должны обрабатываться и герметизироваться монтажной пеной.

До застывания монтажной пены система должна находиться в покое. После того, как изоляция приобрела нужную прочность, выполняется монтаж воздушных фильтров, элементов управления, шумопоглотителей и другого оборудования.

Пошаговая инструкция по устройству вентиляции в каркасном доме для чайников предусматривает соблюдение следующих рекомендаций:

  • Для снижения уровня вибрации и шума, воздуховоды крепятся к стене и потолку жестким способом;
  • Вентиляционные решетки не должны размещаться в местах постоянного пребывания жильцов дома;
  • Вытяжные системы должны оборудоваться обратными клапанами, а приточные установки – автоматическими клапанами, которые перекрывают движение воздуха в выключенном состоянии.

После завершения монтажных работ проводится проверка работоспособности и эффективности вентиляционной системы. Проще всего для этих целей использовать специальные измерительные приборы, которые анализируют скорость движения воздушных потоков и состав воздуха в помещении.

Стоимость

Ответ на вопрос, сколько стоит система вентиляции в каркасном доме, зависит от целого ряда факторов:

  • Используемого оборудования;
  • Площади дома и количества помещений;
  • Наличия в здании камина, бассейна и т.д;
  • Особенности размещения аппаратуры и оборудования, работа которых негативно сказывается на качестве воздуха в комнатах.

Практика показывает, что разбег цен на вентиляцию в каркасном доме достаточно велик. При самых скромных подсчетах и самостоятельном выполнении всех работ стоимость системы стартует с отметки 25-30 тысяч рублей.

Вентиляционные системы от стороннего подрядчика: получение «под ключ»

При самостоятельном расчете, проектировании и монтаже вентиляционной системы существует большой риск получения в итоге не нужной по функциональности и мощности вентиляции или наоборот ее мощность в результате оказывается недостаточной для обеспечения комфортного микроклимата.

Чтобы не попасть в подобную ситуацию специалисты рекомендуют обращаться за помощью к профессионалам.

Опытные специалисты смогут составить схему вентиляцию с учетом особенностей каждого помещения в доме, подобрать необходимое оборудование, выполнить монтажные и пусконаладочные работы. На стоимость вентиляции в каркасном доме «под ключ» влияет сложность и сочность работ. Например, под сложностью понимают необходимость в приглашении промышленного альпиниста.

Цены на вентиляцию для каркасного дома «под ключ» могут варьироваться в зависимости от региона и компании-подрядчика. Средняя стоимость работ по России находится в пределах 50-70 тысяч рублей для дома площадью 100 кв.м.

Кто должен дышать: дом или человек?

Миф о дышащих домах и дышащих стенах был бы смешным, если бы не был повсеместно распространён. Надо отдать должное маркетологам строительных компаний и компаний, производящих стройматериалы – они потрудились на славу. Теперь неидеальные свойства материалов и некачественные работы можно называть по-другому:

  • гигроскопичность, то есть свойство намокать (а потом высыхать), называют способностью забирать излишнюю влагу из воздуха и отдавать её обратно,
  • щели, неидеальное прилегание кирпича, цементных блоков, бревна, бруса и т.д., обусловленные низким качеством материала или некачественными работами можно назвать микропроветриванием,
  • брак окон или некачественную установку – аналогично,
  • и так далее.

И вся эта лапша находит благодарные уши.

Реальность же, не искажённая маркетинговыми слоганами, была и остаётся одна:

  • дышать должен человек, а не дом,
  • любой современный, качественно построенный дом, не только каркасный, обеспечивает высокую герметичность, защищает внутренние помещения от наружней температуры, осадков и других воздействий, в том числе не пропускает вовнутрь наружный воздух,
  • микроклимат в доме обеспечивает система вентиляции.

Углубляться в построение сложных систем вентиляции мы с вами не будем, а вот основные базовые принципы рассмотрим.

Схема вентиляции

Планирую монтировать в каркасном доме систему вентиляцию своими руками, схему естественного воздухообмена разрабатывают на этапе строительства. Для этого проектируют кирпичные, или стальные каналы в стене с выходом через крышу. Сечение шахт и дымоходов принимаем 270 мм на 140 мм, или 140 мм на 140 мм в зависимости от помещения. Если шахты не из кирпича, то размер можно изменить с сохранением площади сечения.

Для устройства механической системы вентиляции проводят такие этапы проектирования и монтажа:

  • расчет воздухообмена для дома (по приведенным нормам);
  • выбор системы (приточной и вытяжной раздельно, приточно-вытяжной, через отверстия в ограждающих конструкциях);
  • черчение схемы, где на плане здания определяют расположение оборудования и трассировку воздуховодов;
  • закупка оборудования и монтаж;
  • настройка системы.

План здания для примера.

Особенность каркасного дома – свободное пространство между колоннами и ригелями каркаса позволяет разместить там часть элементов (решетки). Запроектируем схему вентиляции каркасного здания на одну семью из трех человек. Из оборудования заложим приточную установку и вытяжной вентилятор на чердаке.

Считаем воздухообмен дома (по большим значениям из таблицы):

  • спальная 1 – 40,0 м3/ч;
  • спальная 2 – 40,0 м3/ч;
  • санузел – 50,0 м3/ч;
  • кухня – 90,0 м3/ч;
  • детская – 30,0 м3/ч.

Забор вытяжки проводим из санузлов и кухонь, а подачу в жилые помещения.

Схема прокладки воздуховодов.

Естественная вентиляция

Это способ обновления воздуха подразумевает работу без применения любых энергозависимых устройств. Все процессы происходят по законам физики, с учетом погодных факторов.

Если обобщить то, существует 2 разновидности естественного проветривания помещений — организованная и неорганизованная вентиляционная система.

Неорганизованная вентиляция

Ранее вентиляция в домах происходила так называемым «естественно щелевым способом» — щели выполняли роль приточных каналов, а, к примеру, труба печи служила эффективным вытяжным каналом.

Кроме того на щелевую вентиляцию воздействуют направление ветра на улице, разница температуры снаружи и внутри здания и множество других внешних воздействий. По этой причине можно считать, что вентиляция в домах присутствовала всегда, и о ней никто не думал.

С одной стороны такой способ совершенно не требует затрат, но в тоже время он не контролируем, и внутренние помещения будут завысить от случайных факторов, от изменений погоды до ошибок при строительстве. Вы будете неспособны уменьшить ее или увеличить, при очень хорошей — из дома выдует все тепло, а при сильно низкой — в помещениях будет душно.

Организованная вентиляция

Такой способ проветривания внутренних помещений не требует использования, каких либо механических устройств. Отличается такая вентиляция от неорганизованной, необходимости заранее предусмотреть ее в проекте дома. В качестве примера можно привести вентиляционные каналы в многоэтажных домах, построенных во время советского союза. Приток воздуха производился через форточку (или в неплотных местах деревянных окон), а удалялся использованный воздух — через вентшахту в стене.

Кстати по этой причине в зданиях старой постройке становится душно после того как устанавливают металлопластиковые окна вместо деревянных. Новые окна герметичны и они останавливают приток, который до этого происходил через щели. Тяга в вентшахте образуется благодаря разнице температуры и давления на высоте первого и верхнего этажа, и под воздействием ветрового давления.

Недостаток такой вентиляции в небольшой результативности ее работы и зависимости от множества внешних факторов. Кроме того большое значение имеет сечение и высота вентиляционных шахт. По этой причине создать эффективную вентиляцию по этому способу в каркасном доме очень сложно, но можно воспользоваться трубой отопительного прибора как каналом для вытяжки.

При постройке современных домов, не применяют естественную вентиляцию, а используют более эффективную принудительную систему.

В каком случае целесообразно использовать

В небольших постройках, находящихся загородом. То есть если на улице чистый воздух, не загрязненный промышленными выбросами. В зданиях, в которых никто не живет круглый год (к примеру, небольшой домик на даче), или каркасном доме с мягкими требованиями по внутреннему микроклимату. Конечно, что расходовать деньги на установку принудительной системы в этих зданиях нет смысла.

Готовые схемы

Рассмотрим несколько схем вентиляции каркасного дома.

Это схема естественной вентиляции организованного типа. В ней хорошо видно, как организована вытяжка сразу с двух этажей здания, и показаны приточные каналы через вмонтированные в стены воздушные клапаны

Обратите внимание, что и вытяжка, и приток разбросаны равномерно по всем помещения каркасного дома

Эта схема принудительной вентиляции с установкой в нее приточно-вытяжного оборудования. На рисунке хорошо видно, что установленный в каркасном доме один такой прибор, может обеспечить необходимый воздухообмен, но с условием, если правильно рассчитать его мощность. Прибор устанавливается за пределами дома, он монтируется на кронштейны, которые прикреплены к внешней стене. В его составе два вентилятора: один работает на вытяжку, второй на приток. Соответственно к каждому из них подводятся воздуховоды с разным назначением.

Это схема принудительной вентиляции с рекуперацией. Здесь четко видно, как происходит обмен тепловой энергией между отводимым воздухом и приточным. Проходя между перегородками внутри рекуператора, воздушные потоки обмениваются теплом. Так холодный наружный воздух становится теплым. На схеме видно, что в состав блока входит калорифер. Он стоит на воздуховоде приточного воздуха, который уже входит в помещения. Это и понятно, потому что нагреву подлежит именно он.

Это интересно: Что такое фанкойл: конструкция и монтаж вентиляторного доводчика

Мнение жителей домов

Не все каркасные дома спроектированы с умом. Существуют серьезные проблемы с герметичностью, поэтому взгляните на отзывы реальных арендаторов, которые страдают от отсутствия вентиляции. Нехватка свежего воздуха – удар по здоровью человека. В комнатах душно и нечем дышать.

Кстати, если в вашем доме есть жилой мансардный этаж, то обязательно нужно провести на нем вентиляцию. Подробнее об этом читайте здесь.

Вдобавок ко всему, есть ужасная вонь из ванной и туалета. Если мы имеем дело с жаркой погодой, уровень влажности повышается. Зимой, в свою очередь, грибок на стенах начинает активно развиваться. Плесень размножается, и чистящие средства должны быть собраны быстро.

Вентиляция в постройке

Каркасные дома принято считать практически герметичными конструкциями, особенно в случаях, когда производится установка пластиковых окон и дверей. Если не организовать правильную вентиляцию, в помещении постоянно будет повышенная влажность воздуха. Влага выделяется человеком при дыхании, при приготовлении пищи, во время банных процедур. Стоит отметить, что организация вентиляции в каркасном доме – довольно дорогостоящее мероприятие.

Естественная вентиляция

Естественная вентиляция возникает в помещении самостоятельно за счет проникновения уличного воздуха через щели из-за неплотного прилегания дверей и окон. Если конструкция построена без нарушений, естественная циркуляция прекращается. Для организации вентилирования естественным путем устанавливают специальные воздушные клапаны, они имеют малые размеры и поэтому практически не заметны в конструкции.

Современные клапаны для естественной вентиляции оснащены специальными фильтрами, они очищают уличный воздух перед тем, как он попадает в помещение. Также решетками для защиты от грызунов в каркасном доме, плиц и поглотителями шума. В помещении на клапан устанавливается специальная заслонка, позволяющая контролировать силу воздуха.

Принудительная вентиляция

Этапы строительства жилого дома могут предусматривать сооружение не только естественной вентиляции, но и принудительной конструкции, которая позволяет добиться оптимального микроклимата в помещении. Чаще всего принудительные вентиляции сначала согревают уличный воздух и фильтруют его, и лишь потом запускают в помещение.

Система вентиляции в каркасном доме.

На рынке строительных материалов принудительные вентиляции представлены в широком разнообразии, поэтому можно подобрать систему по потребностям и финансовым возможностям.

Этапы строительство дома своими руками при возведении стен довольно просты, не требуют особых навыков и специфического инструмента, сборка всего дома очень схожа со сборкой конструктора

При организации вентиляции в доме обратите внимание на один важный момент – расчет мощности вентилятора лучше доварить профессионалу

Утепление

Чтобы утеплить каркасный дом, этапы строительства начинаются с прокладки ветрозащитного слоя, вне зависимости от используемого утеплителя.

Для утепления пола на пароизоляционную мембрану укладывается утеплитель, чаще всего используется минеральная вата

При работах с ватой крайне важно не допускать образование пустот и щелей. Толщина утеплителя для пола подбирается индивидуально в зависимости от региона строительства, при этом слой не должен быть меньше 150 миллиметров. Каждый новый слой минеральной ваты должен перекрывать место стыка материала

Сверху утеплителя герметично прокладывается гидроизоляционный материал, сверху фанера, лишь потом начинается чистовая отделка

Каждый новый слой минеральной ваты должен перекрывать место стыка материала. Сверху утеплителя герметично прокладывается гидроизоляционный материал, сверху фанера, лишь потом начинается чистовая отделка.

Укладываем минеральную вату в каркас дома.

Технология утепления стен каркасного дома аналогична. Между внешними панелями и наружной отделкой укладывается пароизоляционная мембрана, между панелями прокладывается два-три слоя утеплителя и гидроизоляционный материал.

Процедура утепления крыши проводится до завершения полной сборки конструкции. На потолочные балки герметично натягивается пароизоляционный материал, который забивается обычной фанерой толщиной до 25 мм. Сверху укладывается минеральная вата по правилам, описанным выше. Если потолок нельзя утеплять сверху, все работы производятся с внутренней стороны помещения. В случае использования чердачного помещения производится утепление сводов крыши по аналогичной схеме.

Внутренняя отделка

Правила при внутренней отделке каркасного дома:

  • Работы по отделке помещения лучше проводить поступательно, не стоит начинать ремонт сразу во всех помещениях.
  • Если в доме несколько комнат, то отделку начинают с самой дальней от входной двери.
  • К работам приступают только после полного завершения строительства и прокладки всех коммуникаций;
  • Отделка производится по принципу «сверху вниз».

Внутренняя отделка гипсокартоном.

Черновая отделка производится при помощи гипсокартона или ОСБ, они не только являются дешевым материалом, но и позволяют скрыть все недостатки стен. В качестве чистовой отделки можно использовать любые материалы, которые представлены на современном строительном рынке. Можно отделать каркасный дом своими руками, фото этапов строительства вы сможете найти на нашем сайте.
