Отопление от электрокотла: принципы и схемы устройства системы отопления на базе электрического котла

Устройство и принцип работы электродного котла

Поскольку принцип работы установки не отличается особой сложностью, конструкция агрегатов предельно проста.

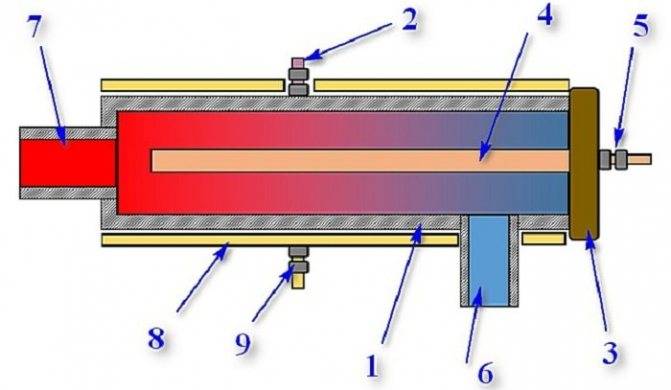

Электродный котел включает в себя:

Корпус;
Клемму для подключения нулевого провода;
Основание;
Электрод;
Клемму для подключения фазового провода;
Входной патрубок;
Выходной патрубок;
Кожух;
Клемму для подключения заземления или зануления.

В большинстве конструкций роль второго электрода играет корпус прибора1

, подключенный к нулевому проводу через клемму2 .

Емкость с одной стороны герметично закрыта основанием 3

, в котором закреплен центральный электрод4 . Подача напряжения на стержень осуществляется фазовым проводом через клемму5 .

Подача теплоносителя осуществляется через входной патрубок 6

, расположенный в нижней части агрегата. Нагретый теплоноситель поступает в отопительную магистраль через выходной патрубок7 , обычно, расположенный в верхней крышке изделия. Для установки арматуры оба патрубка имеют резьбовые наконечники.

Внешний кожух 8

, имеет специальную клемму9 для подключения провода заземления и служит дополнительной защитой от поражения электрическим током. Кроме этого, форма и полиамидное покрытие кожуха могут обеспечить привлекательный внешний вид всей установки.

Для повышения эффективности работы отопительной системы, перед входным патрубком устанавливается циркуляционный насос, обеспечивающий интенсивное прохождение жидкости через рабочую полость устройства.

Если для достижения требуемого результата требуется мощность более 10 кВт, целесообразно использовать электродный котел подключаемый к трехфазной электросети.

Принцип работы трех электродного агрегата не отличается от принципа работы обычного котла, отличие заключается в числе стержней и их размещении. Каждый электрод соединяется с отдельной фазой через специальные клеммы в нижней части установки. Располагаются стержни в вершинах правильного равностороннего треугольника, вписанного в окружность рабочего цилиндра. Для заземления прибора используется клемма на корпусе.

Поскольку в процессе эксплуатации электроды могут разрушаться, конструкция установки предусматривает их оперативную замену. Для этого необходимо:

Слить теплоноситель из отопительной системы;
Отсоединить нижнюю крышку;
Заменить разрушенные электроды;
Установить нижнюю крышку на место и проверить герметичность крепления;
Заполнить магистраль жидким электролитом;
Возобновить подачу электроэнергии.

Преимуществом электродных установок является то, что при отсутствии в системе теплоносителя не происходит разрушения деталей котла.

Системы управления

Поскольку конструкция самого котла не предусматривает никаких контролирующих элементов, регулировка осуществляются с помощью внешних управляющих систем.

Простейший блок состоит из одного термодатчика, устанавливаемого перед входным патрубком и отключающим подачу электроэнергии по достижению заданной температуры. Более точная регулировка осуществляется с помощью двух термодатчиков, расположенных на входе и выходе.

Стоимость автоматической системы регулирования является наиболее весомой составляющей цены электродного котла, которая может изменяться в довольно широком диапазоне.

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

к розетке подключают приборы мощностью до 3,5 кВт;
силовые приборы мощностью до 7 кВт подключают к распределительному щитку;
котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.

Ранее мы рассказывали, как не ошибиться при выборе котла для частного дома. Если вы остановились на приборах, работающих от электричества, то наша сегодняшняя тема про то, как установить электрокотел в систему отопления будет вам весьма интересна. Есть два аспекта, которые нужно учитывать – это взаимодействие котла с контуром и его электрификация

Каждому из них нужно уделить должное внимание. Мы поможем вам разобраться, как в отопление врезать электрокотел с одним и двумя контурами, работающих от одной или трех фаз

Как подключить котел к электросети

Предварительно перед выполнением подключения котельного оборудования к электрической сети необходимо произвести глубокую проверку ее технического состояния.

При обнаружении проблемных участков потребуется выполнить ремонтные работы, если нет возможности повысить мощность питания действующей линии, проводят реконструкцию внутридомовых электрических сетей с привлечением аттестованных специалистов.

Схемы подключения электрокотла к сети

Для подсоединения применяют медную электропроводку, сечение проводов рассчитывается в согласовании с данными, предоставленными заводом-изготовителем в инструкции к оборудованию котла.

Подключение с внешним кабелем выполняется с применением специализированных выводов, находящихся внизу котла. Обычно в этом месте также распложается заземляющая клемма с медным болтом.

При исполнении врезки электрокотла неотъемлемым является выполнение системы заземления. При этом необходимо обеспечить, чтобы контакт между корпусом устройства и медным болтом был прочным.

В схему обязательно подключается управляющее устройство по регулировке температурного графика. С целью защиты электрооборудования от скачков напряжения требуется установить УЗО.

Схема подключения однофазного котла на 220

Питающую электролинию котлоагрегата на 220 В предохраняет дифференциальный автомат выполненный одним модулем, блока защит из УЗО с автоматическим выключателем.

В обязательном порядке к корпусу котлоагрегата подсоединяется заземление. ТЭН в таком электрокотле рассчитан исключительно на 220В, следовательно, к одному из концов его подсоединяется фаза, а к иному — ноль.

Для подсоединения агрегата к электросети 220 необходимо уложить трехжильный кабель и подобрать для него требуемого сечение и номиналы автоматической защиты, для обеспечения надежного электроснабжения котла. При выборе исходят из тепловой мощности электрокотла.

Будет правильно, если кабель, УЗО и автоматы будут выбраны с резервом, чтобы в будущем, когда потребуется заменить котел, на более мощную модель был запас по электронагрузке.

Схема подключения трехфазного электрического котла к электросети 380

Электрокотлы, которые наиболее часто используются для отопления домов, обладают не очень большой мощность – до 15.0 кВт, поскольку больше не разрешает энергонадзор. Подобные установки имеют возможность комплектоваться ТЭНами выпущенными на 220 В.

К сети 380 В они подсоединяются «звездой» с общим «0». К примеру, три ТЭНа по 6 Квт, создают общую нагрузку 18 кВт. При этом подсоединении допускается работа любого ТЭНа вне зависимости от смежного, то есть допускается выбор мощности 6, 12 и 18 кВт. Если греющие элементы выпущены на 380 В, то они соединяются между фазами по «треугольнику».

Запрещено отступать от электросхем, рассчитанных заводом-изготовителем для конкретной модели котлоагрегата. В случае, если установлены ТЭНы на 220В при 3-х фазном подсоединении и переделывать схему на «треугольник» иначе они просто перегорят.

УЗО сопоставляет силу тока протекающего через него по фазам. Эти данные в правильно функционирующей системе будут примерно одинаковы. Но когда возникнет повреждение либо к токоведущей поверхности коснется человек, то возникнет токовая утечка из некоторой фазы и возникнет токовый дифференциал между проводами. При таком нарушении в сети реле за весьма малое время выключит сеть.

Автоматический выключатель действует при нарастании заданной силы тока в цепи. К примеру, при коротком межфазном замыкании. В таком варианте УЗО не сработает, поскольку силы токов по фазам станут одинаковыми. Но предельная токовая защита, выключит цепь и предупредит возгорание электроприборов и проводов.

Подведя итог, можно отметить, что установка современных электрических котлов для теплоснабжения индивидуальных домов не является сложной, поскольку они оборудованы полным набором вспомогательного котельного оборудования.

Собственнику понадобится тщательно выполнить все рекомендации завода–изготовителя и пригласить специалиста-электрика, если потребуется реконструкция домовой электросети.

Электродные котлы

У этих устройств, между корпусом (катодом) и внутренним элементом (анодом) есть проводник-теплоноситель (электролит). При включении котла в электросеть, ионы электролита начинают перемещаться между катодом и анодом. Частицы 50 раз в секунду меняют направление движения, в результате чего теплоноситель быстро нагревается. При правильном составе электролита котёл работает с высоким КПД.

Включить такой прибор в контур отопления можно самостоятельно. Но подключать его к сети может только квалифицированный специалист. Не смотря на то, что устройство можно врезать в контур отопления в самых стеснённых условиях, его сложно назвать компактным – для монтажа циркуляционного насоса, блока управления, расширительного бака, защитных и контрольных приборов, надо много места. Есть ограничения по протяжённости системы; нельзя использовать в контуре ГВС.

7. Котерм модели «Дачник М» – за 8 990 и 10 999 рублей

«Дачник М» – прибор проточного типа с 2-мя или 4-мя патрубками. Предназначен для работы в замкнутых контурах СО с естественной или принудительной циркуляцией теплоносителя.В числе преимуществ – размеры устройства и заявленная эффективность работы.

Вся работающая система отопления с электродным котлом всегда находится под напряжением. Поэтому пластиковые трубы обвязки и диэлектрические экраны на стальных или чугунных радиаторах обязательны. Дополняет список минусов требовательность такого котла к составу теплоносителя.

Этот котел весьма компактный. На следующей фотографии вы можете увидеть, как выглядит теплоузел с этим котлом:

Обратите внимание: контакты для заземления и нуля, которые расположены рядом на корпусе устройства, нельзя объединять. Потому что при правильно собранном наполнении электромонтажного щита, УЗО или дифавтомат сработают в момент включения «Дачника»

Характеристика	Значение
Серийные варианты мощности, кВт	3.5, 5
Температура теплоносителя на выходе, 0С	10 — 55
Рекомендованный теплоноситель	Оригинальный водный раствор определённой электропроводности
Габариты (ДхШхГ), мм	250х130х130
Базовая комплектация	Блок управления, терморегулятор, кабель

Видеоотзыв владельца о котле «Дачник М»:

8. Галан – от 3 900 до 13 200 рублей

Электродные котлы Галан представлены одно- и трёхфазными моделями. Подходят только для замкнутой системы отопления в качестве основного или вспомогательного источника тепла.

Высокая скорость нагрева теплоносителя и незначительные габариты отличают ремонтопригодные котлы Галан от существующих, аналогичных по мощности, вариантов отопительного наблюдение за состоянием теплоносителя, низкий уровень безопасности, невозможность полноценно интегрировать системы «умного дома» – никак не способствуют формированию комфортного уровня эксплуатации.

Производитель утверждает, что при соблюдении рекомендованного уклона труб обвязки и отапливаемой площади до 50 м², можно обойтись без установки циркуляционного насоса. Хотя на практике, подключить насос намного проще, чем проектировать самотёчную СО.

Характеристика	Значение
Серийные варианты мощности, кВт	2, 3, 5, 6, 9, 15, 25, 36, 50
Температура теплоносителя на выходе, 0С	10 — 55
Рекомендованный теплоноситель	Оригинальная низкозамерзающая жидкость, чистая вода с удельным сопротивлением 3-3.2 кОм
Длина, мм	315 — 570
Базовая комплектация	Двухканальный терморегулятор Галан «Навигатор»

Присоединение электрокотла к системе отопления

Для начала необходимо установить сам агрегат, надежно прикрепив его к стене. ТЭНовый котел подвешивается на уровне не ниже 1.5 м от пола, индукционный или электродный агрегат можно ставить и ниже, насколько это удобно при выполнении обвязки. При этом два последних вида теплогенераторов монтируются в вертикальном положении.

Осуществить подключение ТЭНового котла, снабженного циркуляционным насосом и автоматикой безопасности, к системе отопления достаточно просто. Ниже представлена схема монтажа, согласно которой надо выполнять обвязку:

Выходные патрубки присоединяются к трубопроводам через шаровые краны, для удобства снабженные американками. К обратной магистрали подключается мембранный расширительный бак, на ней же устанавливается сетчатый фильтр – грязевик. Чтобы его было удобно очищать, не опорожняя всей системы, перед грязевиком ставится дополнительный шаровой кран.

Несколько сложнее установка электрокотлов индукционного и электродного типа. Причина в том, что эти агрегаты не комплектуются насосами, которые нужно задействовать в обвязке отдельно. Кроме того, особенность работы этих котлов требует включения в схему группы безопасности. Она состоит из манометра, автоматического воздухоотводчика и предохранительного клапана. Последний настраивается на давление срабатывания, что указано в технической документации, прилагающейся к электрическому котлу. Схема обвязки показана на рисунке:

Примечание. На рисунке изображено присоединение индукционного теплогенератора, включение электродного котла будет выглядеть идентично.

Очень часто домовладельцы ставят электрический котел как дополнение к твердотопливному. Это создает дополнительное удобство в эксплуатации отопительного оборудования, особенно в ночное время. Когда дрова в топке прогорают, а сделать новую закладку некому, то в работу включается электронагреватель, поддерживая температуру в системе до самого утра. Кроме того, ночной тариф на электроэнергию существенно ниже, чем дневной. В этом случае совместная схема обвязки выглядит так:

Примечание. На схеме показано ТЭНовый котел в применении со встроенным насосом. Если надо поставить электродный или индукционный нагреватель, то насос придется купить и установить отдельно на обратную магистраль.

6 Схема подключения

В нижнем левом углу электрокотла располагаются все электрические выводы, к которым осуществляется подключение кабелей. Чтобы правильно подключить электрический котел отопления, следует обязательно подсоединить провод заземления для обеспечения безопасности от поражения током.

Аппарат подключается через автоматы, рассчитанные на соответствующую мощность агрегата. Автоматические выключатели предназначены для защиты электропроводки и приборов от чрезмерных перегрузок.

Для подключения электрокотла к электричеству 220 В следует включить сначала автомат, а затем сам прибор. Если автомат не сработает, и не будет слышно лишних шумов, значит, электрическая часть подсоединена правильно.

Запорная арматура на трубопроводах, подающих холодную воду, должна быть открыта. Не рекомендуется в системах с электрообогревателями использовать антифриз. Эта незамерзающая жидкость приводит к быстрому износу резинотехнических изделий.

Обязательно в системе устанавливаются фильтры на входном трубопроводе в котел. Заполненную водой отопительную систему обязательно следует проверить на герметичность. Затем проверке подлежат датчики температуры, давления, а также сигнальные и управляющие элементы системы. После окончательной проверки электрический котел запускают в работу.

Лучшие модели бытовых электрических нагревателей

Редакция santehnikportal.ru составила рейтинг 10 самых покупаемых моделей отопительного оборудования, работающего от электричества. Изучив его, вы сможете понять, какой агрегат лучше подойдет для вашего дома.

Bosch Tronic Heat 3000 12 220/380 В. Германия-Чехия. Хороший прибор настенного типа, одноконтурный с мощностью 12 кВт, предназначен для отопления сооружений площадью до 120 кв. м. Снабжен погодозависимой автоматикой, защитой от замерзания и перегрева, допускает применение антифриза. КПД 99,7%. Цена 44 000 – 48 000 рублей.
Ferroli LEB 9220В/380В. Италия. Настенный агрегат, одноконтурный, производительность 9 кВт обеспечивает прогрев помещений площадью до 100 кв.м. Оборудован погодозависимой автоматикой, циркуляционным насосом, ЖК-дисплеем, возможностью суточного программирования, использование антифриза. КПД 99,5%. Стоимость 33 000 – 37 000 рублей.
Protherm RAY (СКАТ) 6 KE /14 220В. Словакия. Нагреватель настенного типа, одноконтурный, мощностью 6 кВт рассчитан на площадь 60 кв.м. Новинка от Протерма 2020 – возможность заливать в систему антифриз. Оснащен автоматикой и датчиком уличной температуры, анализирует ошибки, удобное управление. КПД 99,5%. Цена 35 000 – 38 000 рублей.
Эван Warmos Comfort – 15 380В. Россия. Агрегат одноконтурный, настенный, с мощностью 15 кВт, который способен обогреть дом площадью до 150 кв.м. Возможность подключения бойлера косвенного нагрева, чтобы использовать нагреватель и для горячего водоснабжения. КПД 99,5%. Цена 29 000 – 32 000 рублей.
Wattek ELTEK-2 GSM 9 380 В. Чехия-Россия. Одноконтурное устройство настенного типа, производительностью 9 кВт для прогрева зданий площадью до 90 кв.м. Оснащен автоматикой, циркуляционным насосом, расширительным баком, использование антифриза допускается. КПД 99%. Стоимость 47 000 – 50 000 рублей.
Галан ГАЛАКС 15 380В. Россия. Одноконтурный нагреватель электродного типа, настенного размещения. Производительность 15 кВт обеспечивает отопление сооружений площадью до 100 кв.м. Снабжен циркуляционным насосом. Возможность подключения бойлера косвенного нагрева для горячего водоснабжения. КПД 99%. Стоимость 32 000 – 35 000 рублей.
Инэра Prof SAV-2,5 220В. Россия. Индукционный прибор настенного типа, одноконтурный с мощностью 2,5 кВт, способный обогреть дом площадью до 30 кв. м. Оборудован электронным теромостатом, датчиком температуры теплоносителя, блоком возврата реактивной энергии и защитой от скачков напряжения. КПД 99%. Цена 26 000 – 29 000 рублей.
Stout SEB 7. Испания-Россия. Нагреватель с максимальной безопасностью – теплоизоляция, аварийный клапан, три ТЭНа, датчик-преобразователь давления, автоматический воздухоотвод, аварийное отключение. Мощность 7 кВт для обогрева сооружений площадью 70 кв. м. КПД 99%. Стоимость 33 000 – 35 000 рублей.
Savitr Premium Plus 9 220В. Россия. Агрегат настенный, двухконтурный, мощностью 9 кВт. Предназначен для обогрева помещений площадью до 90 кв.м., а также для поддержания температуры в системе горячего водоснабжения. Оснащен циркуляционным насосом, допускает использование антифриза. КПД 98%. Цена 47 000 – 51 000 рублей.
Эван ЭПО 12 380В. Россия. Напольное устройство одноконтурного типа. Производительность 12 кВт, предназначен для отопления зданий площадью до 120 кв. м. Простая и надежная конструкция с ТЭНами из нержавеющей стали и плавной регулировкой температуры теплоносителя. КПД 93%. Цена 16 000 – 19 000 рублей.

Контур из полипропилена для разных котлов

Большинство производителей водонагревателей первый метр трубопровода от него рекомендуют делать из металла. Особенно это касается твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке следует подсоединять уже к этому отводу, иначе при сбоях в котле он получит тепловой удар и может лопнуть.

Вариант #1: Газовый водонагреватель

Обвязку полипропиленом газового котла рекомендуется выполнять с использованием гидрострелки и коллектора. Зачастую модели на газу уже оборудованы встроенными насосами для подкачки воды. Практически все они изначально предназначены для принудительных систем.

Самой надежной в плане безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.

В этом случае встроенный насос будет нагнетать давление на небольшом участке трубопровода от котла до распределителя, а дальше будут задействованы дополнительные помпы. Именно на них будет ложиться основная нагрузка по перекачке теплоносителя.

Обвязывать полипропиленом газовый котел можно без длинных металлических патрубков, вода в таком нагревателе редко когда нагревается до 75–80 градусов

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный теплоаккумулятор. Он сгладит резкие перепады температуры воды, которые оказывают негативное воздействие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС дополнительно на этот отвод придется устанавливать фильтры тонкой и грубой очистки. Их же стоит смонтировать на входе в водонагреватель, куда подается холодная вода.

Вариант #2: Твердотопливная модель

Основная особенность котла на твердом топливе – это его инертность при прекращении подачи горючего. Пока все находящееся в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может пагубно сказаться на полипропилене.

При обвязке твердотопливного котла сразу к нему следует подсоединять исключительно металлические трубы, а только через метр-полтора можно врезать полипропиленовые. Вдобавок к этому, надо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также ее отвод в канализацию.

Отрезок трубопровода от твердотопливного котла до коллектора следует делать из металла, а уже дальше можно выполнять обвязку полипропиленом – только это защитить пластиковые трубы от перегрева

Если система выстроена на принудительной циркуляции, то в нее обязательно надо будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже при перебоях с электроснабжением.

В дополнение к нему можно сделать малый гравитационный контур либо все батареи оборудовать байпасами для отключения отдельных участков системы. При авариях это позволит ремонтировать поврежденный отрезок при работающем отоплении.

Твердотопливный котел должен быть укрыт защитным кожухом, который ограничивает распространение тепла от стенок топки в котельную. Но даже при его наличии коллектор и пластиковые трубы следует удалить подальше от печки.

Вариант #3: Нагреватели на жидком топливе и электричестве

Котел на отработке или дизеле обвязывается полипропиленом по идентичной с твердотопливным аналогом схеме. Полимер нужно удалить от него на максимально возможное расстояние.

При обвязке электрического котла PPR можно не беспокоиться о порывах труб, в нем стоит защитная автоматика, не дающая воде дойти до кипения

Нагрев теплоносителя в водонагревателе на электричестве до критических для полипропилена температур практически исключен. При пропадании напряжения он просто перестает работать. От гидравлических ударов трубы в этом случае защищены гидроаккумулятором и клапанами для сброса избыточного давления.

Двухтрубная схема отопления с электрокотлом

Двухтрубная схема отопления с электрокотлом имеет массу преимуществ, по сравнению с однотрубной. Самый главный плюс – это простота балансировки контура, за счет того, что температура теплоносителя в первом и последнем радиаторе практически не отличаются. Есть, конечно же, разница в несколько градусов, которая особого влияния на показания термометра в помещении не имеет.

Суть двухтрубной схемы отопления с электрокотлом заключается в том, что потоки прямой и обратки разделены, в то время как в однотрубной системе этого нет. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. Так, двухтрубные схемы отопления с электрическим котлом бывают:

Какую схему отопления выбрать в том или ином случае, в большей степени, зависит от планировки помещения и количества контуров. Несмотря на некоторые отличия, особой разницы в характеристиках нет, оба варианта хороши.

Принцип грамотного подбора расширительного бака для отопления разного типа.

Если нужен поэтапный расчет расширительного бачка системы отопления, то вам сюда .

Попутная схема отопления с электрическим котлом работает по следующему принципу:

Попутная схема отопления с электрическим котлом.

электрокотел для водяного отопления подогревает жидкость и подает ее в магистраль, в которой есть отводы к радиаторам;

от первого радиатора, помимо прямой, добавляется еще одна труба обратки;
теплоноситель проходит по магистрали, часть попадает в ответвление к радиатору, из которого вода выходит уже в другую трубу (обратку);
по обратке теплоноситель двигается дальше, параллельно с водой в трубе подачи.

Таким образом, горячая вода в прямой и, уже отдавшая часть тепла в радиаторах жидкость, не пересекаются. После каждого последующего радиатора теплоноситель попадает в обратку. Особенностью системы отопления с электрокотлом (схема двухтрубная) и ее характерной чертой является то, что направление подачи и обратного потока совпадают. Когда подача доходит до последнего радиатора, то ее дальнейшее движение прекращается, а обратка идет дальше. Именно это создает условия попутной циркуляции.

Недостаток такой системы отопления частного дома с электрическим котлом заключается в том, что трубы в любом случае, обходя дом по кругу, будут пересекаться с дверными проемами.

Это создает некоторые сложности. Дверь нужно как-то обойти. Во избежание такого сценария можно:

Следует учитывать, что при прокладывании коммуникаций скрытым методом нужно особое внимание уделить качеству соединений труб. Так, наиболее применяемый материал для таких целей – это сшитый полиэтилен

Мы уже рассказывали про характеристики и преимущества полимерных труб для отопления .

Тупиковая схема отопления частного дома с электрокотлом.

Попутная и тупиковая схема отопления частного дома с электрокотлом имеют одно конструктивное отличия, из-за которого направления движения теплоносителя в прямой и обратке не совпадают. Как мы уже рассказали, в попутном контуре их векторы движения совпадают, а вот в тупиковой, наоборот, жидкости двигаются в разных направлениях. Как это происходит на практике? Есть все те же две трубы, идущие параллельно. По одной от нагревателя идет теплоноситель и по патрубкам заходит в радиаторы. Причем не весь, а только какая-то часть, остаток продолжает свое движение дальше.

Из каждого радиатора по второму патрубку вода попадает в трубу обратного потока, где жидкость начинает двигаться к нагревателю. Пока непонятно, почему теплоноситель меняет вектор движения, но тут все просто. Других вариантов у него нет, так как на последнем радиаторе обе трубы просто перекрываются заглушками, все тупик, дальше дороги нет. Получается, что кроме как двигаться в обратном направлении у воды, отдавшей часть своего тепла, иных альтернатив нет. К тому же этот процесс стимулируется электрическим насосом, встроенным в электрокотел для закрытой системы отопления или установленным отдельно.

Такая схема часто используется при разделении одного потока на несколько контуров посредством коллекторов. Да и в одноконтурных системах отопления с электрокотлом такой подход встречается очень часто.

Еще раз повторимся, что нужно отталкиваться от размещения котельной, планировки и площади дома. Есть, конечно, и двухконтурные электрические котлы для отопления . но они такие дорогие и непрактичные, что их никто не хочет покупать. Даже если захотеть, нужно постараться его найти.

Выбор вводного автомата и пускателей

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных. При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.

Делается это на электромагнитных пускателях.

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.
