Однотрубная схема отопления
Как правило, эта схема разводки системы применяется в частных одноэтажных домах и отличается лёгким монтажом, малыми трудозатратами и невысокой стоимостью. Радиаторы подключаются к трубе отопления последовательно. Отвод отработанного теплоносителя не предусмотрен. Такая схема водяного отопления имеет немало недостатков при обогреве частного дома:
- потере тепловой энергии – каждый следующий отопительный прибор будет нагреваться меньше предыдущего;
- невозможности регулировать интенсивность нагрева в одном помещении без аналогичных последствий для остальных. Снижая температуру в одном из радиаторов, произойдёт неизбежное охлаждение всех последующих батарей отопления;
- необходимости дополнительно оборудовать отопительную систему насосом для поддержания в ней рабочего давления.
Имеются технологические приёмы, с помощью них можно частично избавиться от перечисленных проблем. Улучшить работу однотрубной схемы разводки можно с помощью специального оборудования: термостатических клапанов, радиаторных регуляторов, воздухоотводов, балансировочных вентилей. Их применение несколько повысит стоимость монтажа, но зато позволит понижать или понижать температуру в одном из радиаторов без нежелательных изменений температуры в остальных отопительных приборах.
Советы, что учитывать при выборе отопления
При выборе систем отопления для дома из бруса, помимо их стоимости, необходимо учитывать сложность монтажа и эксплуатационные расходы. Нужно проанализировать эффективность оборудования, а также простоту управления системой и контроля за температурой в помещениях. Стоит учесть уровень сложности проведения профилактических мероприятий и ремонтных работ, безопасность эксплуатации и экологические характеристики.
При проектировании дома из бруса для постоянного проживания стоит обратить внимание на отопительные системы, в которых в качестве теплоносителя используется жидкость или электрический ток. Именно такой вывод напрашивается после сравнения преимуществ и недостатков разных вариантов обустройства отопления
Такой же результат будет получен при сравнении расходов на обогрев дома при использовании различных систем.
Если же планируется строительство дачного дома из бруса для сезонного проживания, то сети с жидкостным теплоносителем оказываются совершенно неэффективными. Для такого домика лучше обустроить камин или электроотопление.
Классы отопительных радиаторов
Классификацию отопительных радиаторов можно обозначить следующим перечнем:
- секционные;
- трубчатые;
- панельные;
- пластинчатые.

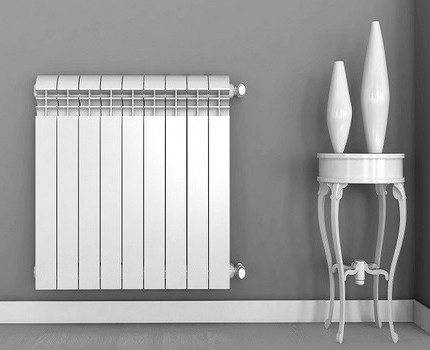

Секционные
Конструкция этого класса батарей представляет собой сочленение полых проточных сосудов (секций) от двух штук и более в одном радиаторе. Количество секций варьируется в зависимости от теплотехнического расчёта помещения. Они бывают, как алюминиевыми, так и чугунными моделями.
Плюсы
Преимуществом таких отопительных приборов заключается в том, что всегда можно увеличить или уменьшить их теплоотдачу, добавляя или снимая секции. Для сборки секций батареи понадобятся фитинги с внешней резьбой (ниппели), кольцевые прокладки, соединительные патрубки и специальный ключ. Секционные приборы отопления могут быстро, как разбираться на отдельные секции, так и собираться в надёжное изделие.
Минусы
Конструкция, состоящая из нескольких элементов, имеет множество стыковочных узлов. Неплотно выполненные соединения могут обернуться возникновением протечек батареи.

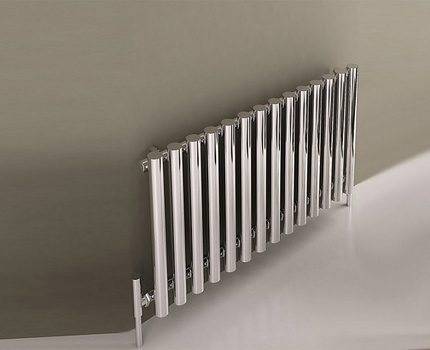

Трубчатые
Трубчатые радиаторы начали ставить ещё в 30-х годах прошлого века. Они всегда считались приборами штучного изготовления. То есть их поставляют заказчику по индивидуальному заказу. Этот класс батарей пользуется наибольшим успехом у дизайнеров. Стальные радиаторы могут быть, как с горизонтальным, так и с вертикальным расположением трубок.
Плюсы
Как и все изделия индивидуального изготовления, стальные трубчатые приборы пользуются спросом у владельцев дорогостоящих загородных особняков.
Применение любых смелых дизайнерских решений дают возможность ставить трубчатые батареи не только, как приборы обогрева, но и делать их одними из ярких акцентов в интерьере любых помещений. Теплотехнические характеристики стальных изделий отличаются высокими показателями.
Минусы
К недостаткам трубчатых обогревателей автономной системы отопления можно отнести малодоступность для большинства потребителей по причине высокой цены изделий, «капризность» по отношению к качеству теплоносителя (нужно ставить фильтры грубой и тонкой очистки).
Также следует отметить, что этот класс батарей относится к неразборным приборам, и частичная замена отдельных сегментов невозможна.

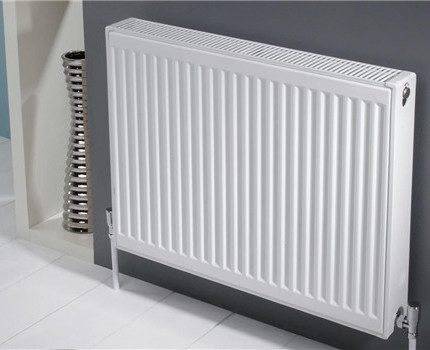

Панельные
Экранные обогреватели тоже являются неразборными приборами. Вид цельных панелей, окрашенных в основном в нейтральные тона, пользуется довольно высоким спросом у рядовых потребителей.
Стальные радиаторы прямоугольной формы представляют собой 2 сваренные друг с другом параллельные стальные плоскости, внутри которых расположены трубки п-образного профиля. По периметру торцы батареи ставят стальные планки. Панели могут быть, как с боковым, так с нижним подводом теплоносителя.
Плюсы
Панельные стальные радиаторы имеют высокие характеристики теплоотдачи, они компактны и своим внешним видом гармонируют с любым интерьером помещения. Особой популярностью пользуются панельные приборы в частных домах с большими оконными проёмами.
Экранные обогреватели большой длины ставят в нишах или просто под окнами, чтобы они отсекали холодный приток внешней атмосферы от проникновения внутрь помещений.
Минусы
Панели, подвергшиеся гидроудару или механическим повреждениям с разрывом стальной поверхности, ремонту не подлежат. Батареи нельзя разбирать и корректировать их размеры. Приборы по своему внешнему виду выглядят довольно однообразно.
Пластинчатые
Их можно, в некоторых случаях, отнести к биметаллическим видам батарей и конверторным приборам. Идея конструкции состоит в том, что стальная трубу с теплоносителем ставят сквозь набор тонких стальных, алюминиевых или медных пластинок.
Плюсы
Чем больше лепестков, тем больше площадь теплоотдачи. Поэтому небольшой с виду прибор в частном доме будет так же эффективно обогревать комнату, как и его панельные, секционные или трубчатые аналоги гораздо больших размеров. Срок безаварийной службы составляет 20 лет и более.
Минусы
Основным недостатком пластинчатых обогревателей является то, что пластины своей площадью увеличивают не только теплоотдачу прибора, но и притягивают большое количество пыли.
Разнообразие систем отопления
Во-первых, дом можно отапливать с помощью автономной конструкции с принудительной или гравитационной (естественной) циркуляцией теплоносителя. У каждого из этих методов есть свои преимущества и недостатки. Кроме того, бывают ситуации, когда лучше использовать тот или иной сорт.
Преимущества и недостатки естественного кровообращения
Гравитационная накачка полностью основана на законах физики. Точнее, теплоноситель движется по трубопроводу за счет разницы в весе охлаждаемой и нагретой воды.
Горячая жидкость имеет гораздо больший объем, но гораздо меньшую массу. В результате он поднимается к стояку, движется дальше по трубам, которые расположены под уклоном, и закачивается в радиаторы отопления, где охлаждается.
Прежде чем сделать окончательный выбор в пользу того или иного типа циркуляции жидкости в системе, необходимо рассмотреть плюсы и минусы каждого из вариантов отопления
В список преимуществ такого решения следует включить простоту монтажа. Система естественного кровообращения длится намного дольше и стабильна. В то же время отсутствие помпы позволяет устранить лишний шум и обеспечить независимость от наличия электричества.
Что касается недостатков, то решение такого типа можно использовать только для отопления небольшого дома. Кроме того, в системе нужны трубы большого диаметра, что значительно увеличивает затраты на организацию системы отопления дома.
При выборе естественной циркуляции необходимо ответственно подойти к установке – ошибки приведут к серьезному снижению скорости откачки теплоносителя
Отличительные особенности насосных систем
Чтобы вода текла по трубам быстрее, в систему отопления вмешивается циркуляционный насос. С его помощью вы можете перемещать подставку практически без потери температуры. В результате деревянная постройка нагревается намного быстрее, экономя много топлива.
Главное преимущество принудительной циркуляции в том, что площадь отапливаемого дома может быть практически неограниченной. В этом случае владельцу предоставляется возможность контролировать количество тепла и скорость насоса. К недостаткам такого решения можно отнести зависимость системы от наличия электроэнергии и высокий уровень шума оборудования.
При установке теплового насоса можно использовать трубы небольшого диаметра. Это позволяет сэкономить на покупке сантехники

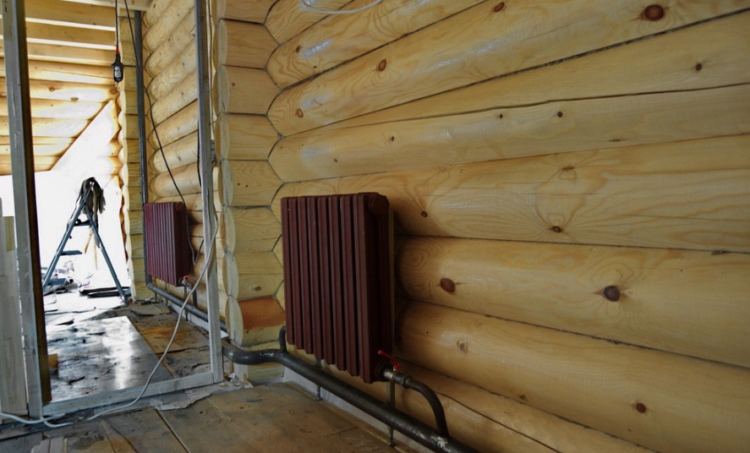

Виды обогрева деревянных домов
Чтобы в доме из сруба летом было прохладно, а зимой тепло и уютно, важно правильно выбрать варианты отопления, базирующиеся на современных отопительных системах
Электроотопление
Обогрев деревянного дома посредством электрического отопления гарантирует жильцам легкость управления приборами и отсутствие вредных выхлопов. Кроме того, нет необходимости в строительстве отдельной котельной и дымохода.
Электросистема практически не имеет недостатков, но на нее могут повлиять внешние факторы в виде постоянно повышающейся стоимости ресурса и несовершенной работы электросетей с частыми перепадами напряжения. Чтобы обезопасить себя от подобных проблем, можно запастись генератором, но в этом случае вопрос с экономией становится спорным.
Если используется водяное электроотопление, то риск заключается в теплоносителе, который при некорректной эксплуатации оборудования может вытекать или замерзать.
Электрическое отопление обеспечивается за счет:
- обогревателей (навесных, напольных, встроенных – типа теплых полов);
- радиаторов, оснащенных индивидуальными обогревательными элементами;
- радиаторной схемы отопления, «сердцем» которой считается нагревательный электрокотел.
Газовое отопление
Газовое отопление в деревянном доме – легкий в обслуживании и достаточно эффективный метод, обеспечивающий высокий КПД, но одновременно с этим требующий повышенного внимания к технике безопасности. Особенно это касается деревянных сооружений, в которых планируется установить газовый котел.
Кроме того, далеко не ко всем загородным населенным пунктам подведен газ, что тоже является проблемой, которую можно решить, установив на участке специальный контейнер для хранения завозимого газа – газгольдер или закупая баллоны, но это значительно увеличит затраты.
Твердотопливное
Твердотопливное оборудование считается оптимальным вариантом для отопления тех домов, которые лишены доступа к газопроводу и где наблюдается сомнительная работа электросетей.
Такой обогрев является эффективным и менее затратным, чем электрический агрегат, а также привлекает невысокой ценой оборудования и возможностью монтажа всех элементов своими руками. В современных моделях твердотопливных котлов предусмотрены узлы и детали, совершенствующие их эффективность: например, автомат для дозированной подачи угля в котел.
Для нормального функционирования агрегата необходимо устанавливать его на цокольном этаже или в специально построенной котельной.
Сырьем для отопления котла такого вида является уголь, торф, дрова, опилки или пеллеты. При работе устройство очень нагревается, что повышает риск возникновения пожара
С целью обеспечения безопасности важно, чтобы котельная была облицована негорючим материалом. Кроме того, необходимо позаботиться о помещении, предназначенном для хранения сырья
Печное
Печное отопление в деревянном доме обеспечивает тепло и уют. Чаще всего применяют печи типа «шведки», сочетающие в себе не только функции теплоотдачи, но и оснащенные варочной поверхностью и духовкой. При желании такую печь дополняют камином и устраивают у ее стены спальные места.
Недостаток печного обогрева в вероятности отравления продуктами горения или воспламенения. Кроме того, печь сможет прогреть дровами или углем дом квадратурой не более 100 кв. м.
Жидкотопливное
Котлы, работающие на жидком топливе, также пользуются особой популярностью в тех районах, где другие варианты отопления невозможны.
В качестве основного сырья используют дизтопливо (солярку). Преимуществом этого вида отопления считается низкая стоимость сырья, а главным недостатком – возможность отравления угарным газом, возникновение пожаров при несоблюдении техники безопасности и необходимость оборудования специальных помещений.
Инфракрасное
Учитывая трудности с популярными системами отопления, была разработана инновационная и рациональная схема обогрева на основе инфракрасного излучения.
Принцип работы этого оборудования заключается в работе обогревательных элементов, излучающих тепловую энергию на поверхности деревянного дома (мебель, стены, потолки, полы), которые при нагревании отдают тепло в воздух. При этом теплый воздух поднимается и смешивается с холодным, что позволяет избежать перегрева и экономит до 70% энергии.
Иногда используют комбинированные виды отопления, когда применяют несколько видов одновременно. Это может быть обогрев электрическим котлом, функции которого в случае отключения электроэнергии начинает выполнять твердотопливный агрегат.
Разводка труб
Водяная система отопления частного дома подразумевает применение трех вариантов разводки трубопровода – однотрубную систему, двухтрубную и коллекторную.
Однотрубная система – это система, где от котла нагретый теплоноситель (вода) последовательно идет от одной батарее к следующей. Такая система имеет один большой недостаток – здесь очень трудно управлять разводкой, так как при перекрытии доступа воды в какой-либо из радиаторов перекрываются и остальные.
Однотрубная система
В двухтрубной системе для каждого радиатора есть труба с горячей и холодной водой. Так, с такой системой водяное отопление дома можно регулировать очень удобно.
Еще одна система – коллекторная. Еще ее называют лучевой. Здесь механизм работает таким образом: от коллектора (который представляет собой устройство, собирающее воду) к каждому прибору отопления подводятся две трубы – прямая и обратная. Благодаря этому можно просто монтировать систему со скрытой проводкой труб, можно поддерживать определенный температурный режим отдельной комнаты и регулировать его.
Однотрубная и двухтрубная система
Критически важный момент при составлении проекта – определение количества контуров. Наиболее распространенным вариантом считается однотрубная система. Монтаж выполняется легко и не отнимает много времени. Системы экономны в установке.
Преимущество однотрубной системы в небольшом количестве деталей. Такое устройство отопления в деревянном доме позволяет выровнять температуру контура путем увеличения количества секций радиаторов. Увеличивать стоит только те элементы, которые находятся в конце системы. КПД повышается благодаря установке небольшого насоса.
Два контура можно назвать более эффективной схемой. Способ подразумевает, что конструкция постоянно регулирует температуру во всех отопительных элементах. Если все радиаторы будут одинаково теплыми, расход отопительных материалов снизится в разы.
Минус данной конструкции в повышенном расходе труб и прочих деталей во время монтажа. Однако именно два контура дают возможность качественно отопить большое помещение без потерь в температурном режиме. Двухтрубную систему устанавливают гораздо чаще однотрубного варианта.
Естественная циркуляция или насос
Выбор непрост по многим причинам. Основу естественного типа циркуляции составляет гравитация. Сила постоянно воздействует на разницу массы нагретой и охлажденной воды. Это позволяет направлять носитель тепла по всему трубопроводу.
Принцип работы естественной циркуляции заключается в следующем. Горячая вода имеет больший объем, но при этом меньшую массу. Данные характеристики позволяют разогретому теплоносителю подниматься по стояку. Затем вода закачивается в радиаторы отопления и охлаждается. Трубы располагаются под уклоном.
Характерные черты гравитационной циркуляции:
- стабильность;
- долговечность;
- простота установки и обслуживания;
- отсутствие шума от насоса.
Недостатки:
- систему применяют только на маленькой площади дома;
- высокая стоимость расходных материалов, поскольку для монтажа отопления в деревянном доме требуется большой диаметр труб.
Для эффективного обогрева помещения с большой площадью нужно устанавливать насос.
Плюсы:
- Устройство перемещает теплоноситель по системе достаточно быстро, чтобы температура не падала.
- Площадь обогреваемого здания неограниченна.
- Полный контроль над интенсивностью подачи теплоносителя.
Минусы:
Схема «Ленинградка»
«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома. Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах необходимо применять принудительную подачу теплоносителя.
Достоинствами этой схемы являются:
- экономный расход материалов;
- легкий монтаж;
- длительная надёжная эксплуатация;
- возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.
Ленинградка» не лишена существенных недостатков:
- невозможность поддерживать одинаковый температурный режим во всех помещениях;
- горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
- большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.
Тонкости подбора радиаторов
Радиаторы — это одни из важнейших компонентов системы. Ведь они распространяют тепло по жилой площади. Поэтому к их выбору нужно отнестись со всей ответственностью, а не покупать первое попавшееся изделие.
Батареи делятся на категории в зависимости от конструкции и материала, из которого они изготовлены. Так как широкий ассортимент может загнать неподготовленного покупателя в тупик, перед походом в магазин необходимо разобраться с преимуществами и недостатками каждого типа.
Трубчатые радиаторы из стали
Трубчатые батареи, как правило, относят к продукции высшего ценового сегмента. Они полностью соответствуют всем стандартам качества и имеют ряд плюсов перед своими аналогами.
Прежде всего, такие конструкции без проблем переносят резкие перепады давления, а в случае отключения тепла батарея не будет завоздушиваться.
Также трубчатые радиаторы имеют гладкую поверхность как снаружи, так и внутри. Благодаря этому они отличаются привлекательным внешним видом, за счет чего гармонично впишутся в любой интерьер.
Трубчатые радиаторы из стали — это дорогое удовольствие. Но при этом служат они около четверти века, что полностью окупает затраты
Чугун
Впервые чугунные радиаторы стали использоваться более века назад. Но даже сегодня они не утратили своей актуальности и активно устанавливаются в системы обогрева.
Причина этого заключается в неприхотливости в уходе и просто огромном сроке службы — чугун верой и правдой прослужит порядка 50 лет. При этом он хорошо удерживает тепло. Изделия долго нагреваются, но после отключения отопления они в течение длительного времени будут обогревать комнату.
Даже по сравнению с биметаллическими и алюминиевыми изделиями чугунные конструкции являются неплохим и универсальным решением с массой преимуществ
Панельные стальные радиаторы
Сталь — это отличный проводник тепла. Поэтому батареи, изготовленные из нее, считаются наиболее эффективными и рекомендуются к установке всеми специалистами. К тому же они представляют собой монолитную конструкцию, что значительно упрощает монтаж.
При условии использования стальных радиаторов в доме или на даче с автономной системой отопления недостатков у них нет. Если соблюсти все рекомендации, то срок эксплуатации может достигать 30 лет.
Батареи этого вида нередко дополняются теплообменниками. Но это никоим образом не отражается на внешнем виде конструкции
Алюминиевые конструкции
Такие изделия появились в Италии более 35 лет назад. С момента своего изобретения алюминиевые радиаторы отопления сразу же стали популярными и завоевали признание профессионалов.
Подбирая радиатор отопления, прежде всего следует ознакомиться с материалом секций. От него зависит теплопередача батареи, срок ее службы и вес
И это ничуть не удивительно, ведь эти конструкции отличаются легкостью, высокой теплоотдачей, а также привлекательным дизайном. Но они слабо устойчивы к коррозии и подвержены завоздушиванию.
Алюминиевые батареи могут быть литыми или полученными в результате экструзии. Первый вид представляет собой монолитную конструкцию, а второй — это заготовка, формируемая прессом, из которой в дальнейшем вырезаются готовые изделия.
Литые конструкции считаются более надежными и прочными. По остальным параметрам их аналог ничуть им не уступает.
Алюминиевые батареи имеют сравнительно небольшой вес. Благодаря этому их легко перевозить и подключать, с чем можно справиться самостоятельно
Биметаллические конструкции
Такого рода батареи изготавливаются из сплава алюминия и стали. Эти металлы обладают совершенно различными характеристиками, а в результате их соединения получается материал с отличными эксплуатационными показателями.
Даже несмотря на высокую цену, лучше один раз потратиться и купить биметаллический радиатор от надежного поставщика. Благодаря длительной службе он полностью оправдает вложенные деньги
Встраиваемые напольные конвекторы
Этот нагревательный прибор представляет собой трубку из меди и алюминия, по которой движется тепловой носитель. Основное достоинство напольных конвекторов — это возможность встроить их прямо в пол.
В этом случае конструкция не занимает драгоценные жилые квадратные метры, но при этом хорошо прогревает постройку. Единственное, что выходит наружу, — это декоративная решетка или панель.
Если некорректно осуществить монтаж, то внутри комнаты могут образовываться сквозняки. К тому же нужно тщательно следить за чистотой нагревательного элемента — потоки воздуха хорошо переносят пыль.
Лучше выбирать напольный конвектор, выполненный из меди, стали или алюминия. В этом случае конструкция прослужит долго, а дом будет прогреваться практически моментально
Главный принцип работы отопления
Любой вид отопительной системы является замкнутым. В простом варианте любая схема разводки может быть рассмотрена как кольцо, состоящее из труб. В нем циркулирует горячая жидкость от нагревательного котла в приборы отопления, находясь в них какое-то время. Теплоноситель отдаёт при циркуляции тепловую энергию, и вновь направляется внутрь котла для нагрева. Цикл периодически повторяется.
Любая схема отопления включает в себя:
- Нагревательный котёл
- Соединительные системные трубы
- Радиаторы или аналогичные приборы отопления
- Арматуру
- Расширительный бак
- Циркуляционный насос
Установка системы «тёплый пол»
Используем нагревательные маты
1-й этап: удобнее всего пользоваться электрическими нагревательными матами, хотя они будут стоить на 20−25% дороже кабеля. В стене и полу делается канавка, куда будет ложиться кабель в гофрированной трубке, соединяющий нагревательные маты с источником энергии, и датчик температуры. Затем удаляется весь мусор и пыль с поверхности пола. Нагревательные маты можно класть прямо на старую плитку. Сетка мата легко режется, и в случае поворота мата можно сделать разрез, только при этом нельзя задевать нагревательный кабель.
2-й этап: мат прикрепляется к полу с помощью термопистолета или скотча. Иногда на поверхности мата уже нанесён клеевой слой на сетке, и мат сам хорошо клеится.
3-й этап: поверх мата наносится слой плиточного клея. Нужно дать ему полностью высохнуть в течение 5−7 дней.
4-й этап: необходимо выполнить все соединения и подключить термостат. Проверяется работоспособность и исправность отопительной системы.
5-й этап: на полностью высохшую клеевую основу можно положить покрытие пола.
Используем кабель
основным источником отопления
1-й этап: пол перед укладкой теплоизолятора очищается от старой плитки или другого материала. Выметается весь мусор, убирается пыль.
2-й этап: на очищенную поверхность выкладываются листы теплоизолятора. Стыки между листами проклеиваются скотчем.
3-й этап: поверх термоизолятора выкладывается армирующая сетка и проводится заливка промежуточной стяжки не толще 3 см. Подождать 3−5 дней до её полного высыхания.
4-й этап: после полного высыхания стяжки на неё наносится монтажная лента.
5-й этап: составляется подробная схема укладки кабеля. Начинать укладывание надо с моста подключения проводки к термостату. Надо учитывать рекомендации производителя кабеля по минимальному радиусу изгиба кабеля и минимальному расстоянию между нитями кабеля. Нельзя проводить кабель под участками, где впоследствии будет установлена сантехника и мебель.
6-й этап: термостат устанавливается внутри гофрированной трубки. Подключаются все компоненты электрической системы.
7-й этап: после проверки работы отопительной системы укладывается вторая стяжка высотой 3−10 см. Надо подождать месяц до её полного высыхания.
8-й этап: теперь можно класть любое половое покрытие.
