Твердотопливная печь Бубафоня и ее самостоятельная сборка

Внутреннее устройство печи длительного горения «бубафоня». Преимущества и недостатки пиролизной печки

Перейдем к рассмотрению раздела: внутреннее устройство печи длительного горения «бубафоня».

• Поршень-подаватель. Он представляет из себя металлический круг с наваренными на нижней части ребрами, в центре которого закреплена труба воздуховода. Ребра позволяют создать дополнительную воздушную прослойку между поршнем и поленьями, что положительно влияет на процесс тления и активность выделения пиролизных газов.
• Основным элементом в конструкции «бубафони» является ее корпус. Чаще всего, он имеет цилиндрическую форму: толстая труба с приваренным днищем, бочка, большой огнетушитель, баллон.
• Дымоход для отвода отработанных продуктов горения.Из металлической трубы 11-25 сантиметров в диаметре, приваренной к верхней части корпуса, создается, в основной массе случаев.
• Регулирующая задвижка, которая позволяет управлять подачей окислителя внутрь печи.
• Крышка с отверстием для воздуховода. Вместе с поршнем образует вторичную камеру сгорания, в которой и производится воспламенение пиролизных газов.

_

Воспламенение — самовозгорание, сопровождаемое пламенем (ГОСТ 12.1.033-81); — пламенное горение вещества, инициированное источником зажигания и продолжающееся после его удаления. (ГОСТ 12.1.044-89); — начало пламенного горения под действием источника зажигания, при настоящем стандартном испытании характеризуется устойчивым пламенным горением. (ГОСТ 30402-96)

Камера — окон. полость профиля, образованная его стенками. Камеры располагают последовательно по ширине профиля. Камера может состоять из ряда подкамер, разделенных перегородками, как правило, по ее высоте. (ГОСТ 30673-99)

Огнетушитель — переносное или передвижное устройство для тушения очагов пожара за счет выпуска запасенного огнетушащего вещества. (ГОСТ 12.2.047-86)

Прослойка — промежуточный слой пола, связывающий покрытие с нижележащим споем пола или служащий для покрытия упругой постелью. (СНиП 2.03.13-88)

Масса — БРУТТО (от лат. massa – ком, кусок + ит. brutto) – общий вес груза.

<-

Принципиальная схема самодельной пиролизной печи «бубафоня»

Теперь давайте рассмотрим преимущества и недостатки пиролизной печки.

Для начала следует отметить положительные качества данного обогревательного прибора:

• Время работы.С учетом объема камеры, скорости подачи окислителя и прочих параметров, данный показатель, однако, может в существенной степени варьироваться. Пиролизная печь в дальнейшем уже после одной загрузки дров может непрерывно функционировать и нагревать воздух помещении вплоть до 24 часов.
• «Бубафоня» имеет очень простую конструкцию. Владея сварочным аппаратом и базовыми навыками работы с металлом любой человек легко и просто может сделать печь своими силами.
• Пиролизная печка «бубафоня» совершенно не привередлива в плане выбора твердотопливного энергоносителя.Угле, опилках, щепках и прочих отходах древесного производства, она будет исправно гореть на дровах. Более того, в нее можно загружать пеллеты – недорогое и экологичное гранулированное топливо.

_

Энергоноситель — вещество в различных агрегатных состояниях (твердое, жидкое, газообразное), либо иные формы материи (плазма, поле, излучение и т.д.), запасенная энергия которых может быть использована для целей энергоснабжения. (ГОСТ Р 51380-99)

Но за все приходится платить, и вследствие этого простота внутреннего устройства печи «бубафоня» приводит к возникновению определенных недостатков:

• Эстетическая непривлекательность. Конструкция довольно грубая на вид и вряд ли станет украшением внутреннего интерьера помещения, в котором будет установлена.
• «Бубафоня» не обладает высокими показателями по коэффициенту полезного действия.Практически достигая значения в 90%, пиролизные печи более сложных и совершенных конструкций, в свою очередь, могут похвастаться прекрасными показателями по КПД. Это связано с неравномерностью нагрева корпуса баллона (бочки) и более низкой теплоотдачей.
• «Бубафоню» в достаточной степени неудобно чистить от остатков продуктов сгорания: пепел с золой приходится вынимать через верх.Приварив внизу дверку, позволяющую легко выгребать со дна печи все лишнее, однако, данный самодельный обогреватель можно улучшить.

_

Устройство — совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ 2.701-84)

Достоинства и недостатки

Давайте рассмотрим основные плюсы и минусы самодельных отопительных печей длительного горения. Начнем, как обычно, с положительных черт:

Компактность и относительная мобильность – главные плюсы печек-буржуек.

• Дешевизна – чаще всего их собирают из дешевого листового металла, отслуживших свое вместительных газовых баллонов, бочек и многого другого. Все это можно найти на развалах и на старых предприятиях. Некоторые люди могут порыться у себя в гараже или в сарае – наверняка там найдется ненужный металл для самодельной печи длительного горения;
• Простота сборки – никто не требует сверхточного следования выбранной схеме. Например, все та же пиролизная печка-буржуйка может иметь самые разные размеры;
• Высокая эффективность – правильно собранная печь длительного горения может обеспечить теплом помещения большого размера, не требуя частых подходов для закладки горючего.

Есть и определенные недостатки:

• Не самый привлекательный внешний вид – самоделки действительно не могут порадовать пользователей хорошими внешними данными;
• Некоторые виды печей нельзя использовать в жилых помещениях – та же «бубафоня» здорово надымит и навоняет, прежде чем выйдет на рабочий режим;
• Печь длительного горения с водяным контуром будет сложна в реализации – нужно как-то обеспечить забор тепла в отопительный контур.

Несмотря на некоторые явные недостатки, самодельные печи длительного горения на дровах пользуются определенным спросом.

Печь длительного горения – отличный агрегат для обогрева теплиц. Обогревать их электричеством или газом дорого или вовсе невозможно, а купив дешевые дрова, можно обеспечить теплицы живительным теплом на всю зиму.

Из чего можно сделать печь Бубафоня

Для изготовления отопительного агрегата можно использовать подручные материалы. Наиболее оптимальный вариант — старый баллон на 50 литров из-под пропана. У него подходящие габариты, а толстые стальные стенки не позволят корпусу быстро прогореть. Если баллона нет, можно использовать промышленный огнетушитель, трубу большого диаметра либо стальную бочку.

Кроме корпуса понадобятся материалы для изготовления нажимного поршня, воздуховода и дымохода. Для последнего используют трубу диаметром не меньше 80 мм, но для обеспечения лучшей тяги, желательно подбирать сортамент большего типоряда. Нажимной поршень делают из толстолистового металлического листа толщиной 6-12 мм. К нему приваривают направляющие пластины из стальной полосы или швеллера и воздуховод. Последний делают из трубы диаметром 65-80 мм.

Пошаговая инструкция изготовления

Процесс изготовления печи состоит из нескольких этапов. Основные действия – это резка и сварка металла.

Инструменты и материалы

Основа всей печи и главная деталь – это цилиндрический корпус. Поэтому прежде всего нужно найти материал для его изготовления.

Самый популярный и доступный вариант – бочка емкостью 200 л. Но лучше использовать пустой газовый баллон. Его преимущества – обтекаемая форма, которая будет способствовать лучшей циркуляции газов и достаточная толщина стенок (3 мм). Но у него также есть недостаток – маленький объем. Первый вариант для теплиц предпочтительнее, поскольку может гореть на одной закладке целые сутки.

Также понадобится следующий набор:

1. Металлические заготовки для ножек. Можно обойтись без них, особенно при установке печи в теплице.
2. Обрезки арматуры для ручек на корпусе и крышке. Это поможет в переноске печи и ее обслуживании.
3. Листовая сталь для поршня.
4. Трубы для дымохода и воздуховода. Диаметр воздуховода – 85 – 100 мм, длина на 150 мм превышающая высоту корпуса. Дымоход диаметром около 150 мм. Минимальная длина трубы должна быть равна поперечному сечению корпуса.
5. Металлопрофиль – швеллер.
6. Молоток.
7. Тиски.
8. Сварочный аппарат.
9. УШМ с дисками по металлу.
10. Рулетка и маркер для нанесения разметки.

Необходимые расчеты

Отношение величины внутреннего диаметра корпуса к высоте – определяющие расчеты в изготовлении печи. Оно должно быть от 3 – 5 к одному.

Оптимальный диаметр корпуса – 30 – 80 см. Размеры менее 30 см не целесообразны. Тогда окислитель будет быстро проходить через камеру сгорания, и не вступит в реакцию с топливом. КПД печи будет минимальным, теплоотдача неравномерной.

Не стоит также выбирать диаметр корпуса более 80 см. В этом случае горение будет неравномерным: по краям слишком медленно, а в центре чрезмерно быстро. В результате топливо выгорит посередине и поршень провалится. Печь потухнет.

Остальные величины рассчитывают следующим образом:

• Толщина стенок. Оптимален стальной корпус толщиной 4 – 5 мм. Более тонкие стенки сократят срок службы печи и уменьшат время работы на одной закладке топлива.
• Размер диска поршня – вычисляется по формуле d =D -2*H. Величина зазора – 0,05*D.
• Высота ребер на диске поршня. Эмпирически для диаметров корпуса печи от 60 до 80 сантиметров это число принимаем равным 0.1*D. Для печи меньшего размера используйте простую пропорцию: при D 0=30 см h 0=4 см. Пример расчета по пропорции. Внутренний диаметр баллона 40 см. Необходимую высоту швеллеров считаем так: h=D*h0/D0=4*40/30=5,3 см

• Толщина блина поршня. Данный параметр обратно пропорционален внутреннему диаметру корпуса. Нужно чтобы поршень с оптимальной силой давил на слой топлива. При слабом давлении снизится коэффициент обратного действия печи и возникнет риск обратного возгорания котла с последующим выходом дыма через воздуховод. Тяжелый блин не оставит достаточной воздушной прослойки и печь погаснет.
• Диаметр дымохода. Наименьшая величина площади трубы вычисляется исходя из максимального энерговыделения топлива в час. S(см2) =1.75*Е(кВт/час). Где Е=m*q где m – масса топлива, которую можно узнать, умножив максимальный объем закладки V=Hf*(*D2/4) на ее плотность. Коэффициент q, в свою очередь, это удельная энергия сгорания единицы объема топлива в час.

Данные для расчетов приведены в таблице:

Вид топлива	Плотность закладки (кг/дм3)	Энерговыделение (кВт/ч)
Осиновые или березовые дрова	0,143	2,82
Опилки	0,137	3,20
Брикеты из ольхи	0,285	3,50
Уголь	0,400	4,85
Торф	0,340	2,36

Расчет параметров и подготовка материалов

Чтобы конструкция работала максимально эффективно, необходимо строить ее согласно точной схеме либо чертежу. Если же таковых нет под рукой, придется вычислять размеры всех основных узлов согласно определенным правилам:

Габариты печи. Диаметр корпуса и высота печной конструкции должны быть построены в оптимальном соотношении 1:3 либо 1:5. Если сделать печь слишком узкой, воздух будет быстро выходить из зоны горения, соответственно, агрегат сильно потеряет в мощности.
Толщина стенок конструкции. Особо важный параметр, особенно для тех, кто планирует использовать конструкцию в качестве котла

В этом случае толщина стенок должна составлять от 4 до 6 мм.
Распределение воздуха не ограничивается лишь диаметром вырезанного «блина»: важно также рассчитать его толщину. Первым делом следует вычислить диаметр

Это можно сделать по формуле: С=5%D, где С – зазор между диском и стенкой печки. Толщина блина прямо пропорциональна его диаметру.
Диаметр выходного патрубка дымохода. Обычно рассчитывается по достаточно сложной формуле. Но на практике расчет осуществляется согласно упрощенной схеме: S=1?75E, где S – площадь поперечного сечения патрубка, а Е – энергоотдача печи в единицу времени.

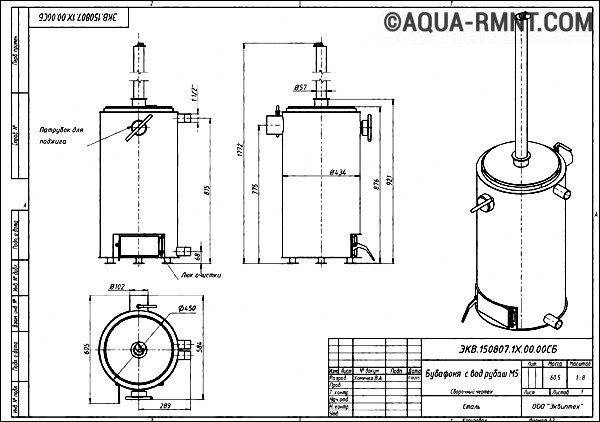

Схема печи бубафоня

Если вы составляете проект печи по собственной схеме либо чертежу, необходимо учитывать и параметры ее установки. К примеру, высота дымоходной трубы должна быть не менее 4,2 м, что позволит предотвратить падение уровня тяги.

Для изготовления печи в домашних условиях вам понадобится лишь набор простых элементов: пустой баллон из-под газа либо металлическая бочка с толстыми стенками, отрезок металлической трубы, листовой металл.

Принцип котла длительного горения

Перед обзором агрегата, нужно понять принцип его работы. Печка бубафоня работает на твердом топливе – дровах. Перед тем, как начать ее топить, нужно подготовить древесину. В котле она прогревается до 250 градусов Цельсия с помощью розжига бумагой.

При обугливании, дерево разлагается на простые химические вещества: газы и пары. При достижении температуры в 300o Цельсия, газообразные компоненты воспламеняются, ускоряя термическую реакцию.

Для защиты от огня, а также, чтобы он не расходился по всей емкости, на очаге предусмотрен защитный экран. Для регуляции температуры используется заслонка. При отключении подача воздуха прекращается, как и процесс горения.

Материалы и инструменты

Для изготовления печи бубафоня понадобятся:

• Старый газовый баллон или отрезок стальной трубы нужного диаметра.

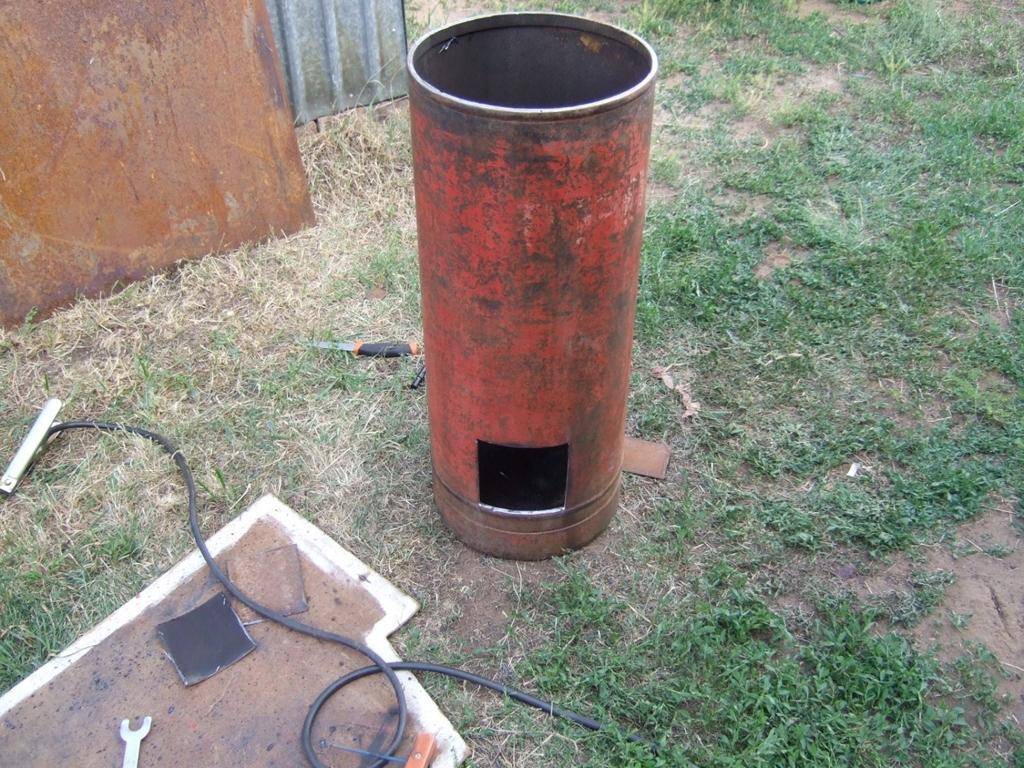

  Применение старого газового баллона для печи

• Лист стальной толщиной 6–8 миллиметров (если печь из баллона).
• То же, толщиной 1,5–2 мм для зольника.
• Уголок не равнополочный 25х40 мм для изготовления кармана клинового затвора для крышки.
• Труба профильная или швеллер на дополнительные теплообменники.

  Применение дополнительных теплообменников

• Полоса стальная размерами 40х2–4 мм для клина затвора и ручек на крышку.
• Лист стальной оцинкованный 1200х1200х0,7 мм.
• Асбест листовой толщиной 10 мм.

Перечисленные материалы могут быть заменены на другие подходящие из наличия.

Перечень инструментов:

1. Машинка угловая шлифовальная (болгарка) – для резки металлических деталей.
2. Аппарат сварочный бытовой.
3. Электроды, соответствующие материалу деталей.
4. Аппарат для газопламенной резки металла.
5. Электродрель.
6. Щётка стальная для электродрели.
7. Напильник полукруглый.
8. Средства индивидуальной защиты — щитки, рукавицы и пр.

Фотогалерея: инструменты для изготовления печи

Болгарка

Бытовой инвертор

Дрель

Резак газовый

Кроме перечисленных, могут понадобиться и другие инструменты общего назначения.

Делаем прижимной круг

Прямые лопасти прижимной пластины куда проще в изготовлении, чем изогнутые, а КПД от этого меняется не сильно.

Перед нами важная задача – собрать прижимной круг для печи Бубафоня. Для этого необходимо вырезать из листового металла круглое основание. По своему диаметру оно должно быть чуть меньше внутреннего диаметра корпуса печи – в образовавшиеся щели будут выходить продукты сгорания, отправляющиеся в дымоход. В середине основания проделываем отверстие, к нему привариваем трубу для подачи воздуха – получится эдакий мощный поршень.

Как мы уже говорили, прижимной круг печи Бубафоня должен быть тяжелым. Поэтому нам необходимо доработать его конструкцию. Делается это очень просто – берем куски Г-образного швеллера, нарезаем его на кусочки, привариваем к нижней части корпуса, дополнительно фиксируем небольшим отрезком листового металла. В результате у нас получится не просто прижимной круг, а система распределения воздуха.

Еще одна немаловажная задача – в верхней части трубы для подачи воздуха необходимо соорудить простую шиберную заслонку. Она поможет отрегулировать интенсивность горения печи Бубафоня.

Принцип действия печи Бубафоня

Обогрева в личном хозяйстве требуют не только жилые помещения.

Многие хозяева не могут себе представить ни одного дня, чтобы не поработать, например, в мастерской или гараже, а зимой без локального отопления в этих постройках будет очень некомфортно.

Обогрев может быть необходим и в приусадебном хозяйстве – теплицах, помещениях для домашних животных и птицы.

Проводить в такие постройки отопительный контур от дома – крайне сложно и разорительно.

Лучше предусмотреть установку печек, которые можно будет протапливать по мере необходимости твердым топливом – дровами, опилками, углем и т.п. Вариантов подобных отопительных приборов – немало, и многие из них отличаются и экономичностью, и удобством в использовании.

Печки можно приобрести в магазинах, но хороший хозяин всегда сможет сделать ее и самостоятельно. Одна из таких распространенных поделок — печь бубафоня своими руками.

Печи длительного горения становятся все более популярными. Кому не хочется тратить на обогрев меньше топлива и времени.

Тем более что вовсе не обязательно покупать дорогие котлы. Есть очень интересные печи длительного горения, которые легко можно сделать собственными руками. Например, очень интересная и оригинальная конструкция такой печи – бубафоня.

Конструкция этой чудо-печки такова, что подвижный поршень опирается на сложенные на дне топки дрова.

Он делит камеру сгорания на две части: внизу под ним горят дрова, а сверху догорают пиролизные газы. Получается, что дрова горят не снизу-вверх, как обычно, а сверху-вниз.

Процесс при этом проходит намного медленнее, а топливо сгорает практически без остатка.

Кислород для горения дров подается через трубу, которая служит стержнем для поршня.

В верхнюю часть топки, где горят пиролизные газы, кислород поступает через отверстия в крышке (там, где вставляется труба от поршня, и там, где крышка совмещается с корпусом) потому заботиться о герметичности не нужно. Это даже вредно – печка при недостатке кислорода «задыхается».

За счет такого разделения камер топливо прогорает полностью.

Интенсивность горения регулируется через трубу, к которой приварено поршневое кольцо.

Для удобства приваривается к трубе небольшой штырь, к которому подвижно крепится металлический диск, диаметр которого немного больше этой трубы. Некоторые просто перекрывают или ограничивают поступление воздуха любым предметом, регулируя этот зазор.

Время горения одной закладки зависит в большей степени от объемов топки: чем больше топка, тем больше дров, тем дольше горит топливо. В среднем одна закладка дров в бубафоню из газового баллона горит 4-6 часов (зависит еще от дров и другого «добавочного» топлива).

Лайфхаки для увеличения КПД

Народные умельцы, использующие печь для отопления различных помещений, придумали способы увеличения ее КПД.

Существует несколько способов доработки конструкции:

1. «Рубашка» из металлопрофиля. Это способ увеличения площади нагрева нижней части печи стимуляции процесса конвекции с помощью полых ребер. Куски металлопрофиля приваривают к нижней части корпуса печи на расстоянии 10 – 15 см друг от друга.
2. Защитный металлический экран. Лист железа монтируют вокруг корпуса печи на расстоянии 3 – 5 см. Внутри такого «покрывала» также создается конвекционный поток. Как вариант корпус можно обернуть куском металлопрофиля с высокой волной.

Какую печь Бубафоню используете Вы?

СтандартнуюМодифицированную

Особенности печки длительного горения

Первым делом нужно понять, что происходит во время горения дров. Для появления пламени температуру древесины нужно довести примерно до +150 градусов, используя для этого внешний источник нагревания. Обычно для этого хватает зажженного от обычной спички куска бумаги. После этого начинается процесс медленного обугливания материала, которое после достижения отметки +250 градусов переходит в распад на простые химические элементы. В состав дыма белого цвета, который появляется при розжиге пламени, входит газ и водяной пар: их источает нагретая древесина. Воспламенение выделяющихся газообразных компонентов наблюдается при достижении нагревания в +300 градусов: в результате этого термохимическая реакция значительно убыстряется.

Распад органического вещества на простые элементы называется пиролизом. Практика показывает, что во время сгорания древесины часть заложенного в нее энергетического потенциала остается не использованным. Это выражается в значительном количестве отходов, остающихся после угасания пламени. В пиролизных печах топливо используется гораздо эффективнее, что достигается отдельным сжиганием выделяющихся во время горения топлива газов. При этом скорость тления самой древесины очень небольшая, что способствует увеличению продолжительности работы печи на одной закладке. Печь Бубафоня, которая является разновидностью пиролизного обогревателя, гарантирует практически полное сгорание всего топлива.

Устройство и принцип работы

Оригинальное название печь Бубафоня получила по имени ее конструктора, умельца Афанасия Бубякина. За основу своей конструкции он взял пиролизный котел «Strоpuva» производящегося в Литве. Мастер упростил устройство печи, поэтому каждый народный мастер сможет изготовить ее самостоятельно. Самодельная пиролизная печь быстро завоевала популярность, благодаря высокому КПД, сочетающемуся с простотой изготовления.

Перед детальным описанием конструкции печи стоит рассмотреть принцип ее работы. Топливо в Бубафоне горит по принципу свечи – сверху вниз. Фактически дрова не горят, а постепенно тлеют, выделяя пиролизный газ. За распределение воздуха отвечает поршень в форме стального круга с ребрами и трубой посередине.

Эта деталь делит цилиндрический корпус печи на две камеры:

• нижнюю – сжигания дров;
• верхнюю – камеру сгорания газов.

Основа печи напоминает привычную Буржуйку, КПД которой всего 50 – 60%. При сгорании топлива в любых дровяных печах образуются газы, бесполезно растворяющиеся в воздухе.

В пиролизных котлах эта энергия используется для обогрева помещения. КПД поднимается до 80%. Бубафоня также работает по принципу пиролизного котла.

Это обеспечивает ее конструкция:

• Основа – металлический бак в форме цилиндра. Внизу расположен колосник и входное отверстие для доступа воздуха.
• Для защиты от огня и предотвращения его перемещения по емкости предусмотрен защитный экран. Для регуляции температуры используется заслонка, прекращающая подачу воздуха и горение.
• Важная конструктивная деталь – подавитель. Это металлический круг с наваренными ребрами. Они нужны для создания воздушной прослойки, что позволит увеличить время тления топлива.
• В центре подавителя расположена труба для отвода продуктов горения. На ее торце вмонтирована задвижка, позволяющая регулировать объем подаваемого внутрь камеры горения кислорода или полностью перекрывать его, когда нужно прекратить работу печи.
• Топка печи снабжена крышкой с отверстиями. Это элемент камеры сгорания газов. Они проходят через зазор между стенками корпуса и диском поршня. Полный вывод продуктов горения осуществляет дымоход, присоединенный к верхней части.

Преимущества и недостатки пиролизной печки

В первую очередь следует отметить положительные качества данного обогревательного прибора:

• «Бубафоня» имеет очень простую конструкцию. Владея сварочным аппаратом и базовыми навыками работы с металлом любой человек легко и просто может сделать печь своими руками.
• Пиролизная печка «бубафоня» совершенно не привередлива в плане выбора твердотопливного энергоносителя. Она будет исправно гореть на дровах, угле, опилках, щепках и прочих отходах древесного производства. Кроме того, в нее можно загружать пеллеты – недорогое и экологичное гранулированное топливо.
• Время работы. Пиролизная печь после одной загрузки дров может непрерывно функционировать и нагревать воздух помещении вплоть до 24 часов. Данный показатель, впрочем, может в существенной степени варьироваться, в зависимости от объема камеры, скорости подачи окислителя и прочих параметров.

Но за все приходится платить, и поэтому простота внутреннего устройства печи «бубафоня» приводит к возникновению некоторых недостатков:

• «Бубафоня» не обладает высокими показателями по коэффициенту полезного действия. Это связано с неравномерностью нагрева корпуса баллона (бочки) и более низкой теплоотдачей. Пиролизные печи более сложных и совершенных конструкций, в свою очередь, могут похвастаться прекрасными показателями по КПД, практически достигая значения в 90%.
• «Бубафоню» достаточно неудобно чистить от остатков продуктов сгорания: пепел с золой приходится вынимать через верх. Впрочем, данный самодельный обогреватель можно улучшить, приварив внизу дверку, позволяющую легко выгребать со дна печи все лишнее.
• Эстетическая непривлекательность. Конструкция довольно грубая на вид и вряд ли станет украшением внутреннего интерьера помещения, в котором будет установлена.

Монтаж

Изготовление печи длительного горения Бубафоня потребует выполнение следующих шагов:

• Для начала следует подготовить все необходимые материалы и инструменты;
• Болгаркой отрезаем «крышку» 200 л бочки, которая пойдет на изготовление верхней части печки. По краю крышки навариваем бортик, шириной около 25 мм;

Совет! Если в качестве корпуса используется газовый баллон, то его можно «нарастить» при помощи части другого баллона. Таким образом увеличиться объем камеры сгорания, что приведет к увеличению времени горения котла.

• Изготавливаем трубу подачи воздуха. Для этого потребуется металлическая труба диаметром 85-100 мм, через которую будет поступать воздух в камеру сгорания. Высота трубы для 200 л бочки должна быть 1 100-1 200 мм. Если для корпуса были использованы другие материалы (газовый баллон, труба,…), то для изготовления трубы, к высоте корпуса необходимо добавить 200-300 мм.
• «Пятка». Представляет собой металлический лист диаметром около 550 мм (для 200 л бочки). Диаметр «пятки» должен быть на 35-45 мм меньше диаметра корпуса печи. В центральной части листа делаем отверстие с таким же диаметром, как у трубы подачи воздуха, только на 2-3 мм больше. На нижнюю часть листа (которая придавливает топливо) навариваем несколько ребер, исходящих в разные стороны от отверстия.
• Собираем поршень. Для этого привариваем трубу подачи воздуха к «пятке» (к стороне, где нет ребер). В верхней части трубы монтируем заслонку для увеличения/уменьшения объема поступающего воздуха. Заслонка крепиться на приваренный болт. Также в качестве заслонки может быть использован обыкновенный магнит.

Правильно сделанный поршень.

Важно! Крышка не должна плотно прилегать к корпусу, так же как подающая воздух труба не должна плотно соприкасаться с отверстием в крышке. Для создания дополнительной тяги между ними должны быть небольшие щели

В случае их плотного «подгона» друг к другу, можно нарушить нормальную работу печи, которая может начать дымить.

Разновидности печей длительного горения

Если вы запланировали соорудить печь долгого горения своими руками, у вас есть все инструменты и вы не боитесь сложностей, тогда вам непременно пригодится информация из следующего раздела нашего обзора – в нем мы будем рассказывать о разновидностях данных печей.

Печка-буржуйка

Самая простая из всех печей – это буржуйка. Она представляет собой железную печь, собранную на основе старого газового баллона или из листового металла. Для того чтобы обеспечить длительное горение, ее внутренний объем делается очень большим – проще всего это реализуется в моделях из листовой стали, достаточно лишь выбрать подходящий по размерам чертеж.

Такая печь может работать на дровах, на угле, а также на прессованном твердом топливе. Она проста в эксплуатации, легко растапливается и дает большое количество тепла. Также она характеризуется неприхотливостью. Если вам нужна простая печка для дачи, смело выбирайте буржуйку – она станет самым простым и доступным вариантом.

Дровяная печь камин из кирпича или камня

Этот вариант хорош тем, что мы можем реализовать в нем длительное горение и поработать над дизайном. В сети присутствуют чертежи подобных печек с большими камерами сгорания и с камерами дожигания – это так называемые пиролизные агрегаты. Они сжигают не только топливо, но и образующиеся в процессе пиролиза газы. Агрегат из кирпича получится громоздким, но весьма эффективным. Вот его плюсы:

• Длительное сохранение тепла за счет применения кирпича или камня;
• Отличный внешний вид – достаточно найти подходящий проект и сделать аккуратную кладку;
• Возможность работы в жилых помещениях, в отличие от все той же «бубафони».

Недостатком является то, что для сборки такой печи длительного горения потребуется опыт в кладке кирпича.

Печь «бубафоня»

Представленная печь длительного горения обладает внушительными размерами, работает на дровах и отличается на редкость простой конструкцией – в зависимости от объема, она сможет гореть до 20-24 часов, не требуя частых подходов для закладки дров. Для ее изготовления потребуются пара металлических емкостей с крышками (подойдут бочки на 100-200 литров), трубы для дымохода и подачи воздуха, а также швеллер для создания утяжеленного поршня.

Печь длительного горения «бубафоня» чаще всего применяется для обогрева нежилых построек – это гаражи, теплицы с растущими в них огородными культурами, помещения технического назначения и подсобные помещения. Некоторые умельцы оснащают ее отопительными контурами, что позволяет отапливать жилые комнаты, не рискуя заполнить их едким дымом.

Что такое печь длительного горения? На каком принципе основывается ее работа?

Для начала нам необходимо разобраться в том, как на самом деле происходит горение дров. Чтобы древесина воспламенилась, ее сначала нужно нагреть до температуры порядка полутора сотен градусов от внешнего источника тепла. Как правило, эту задачу выполняет подожженная спичкой бумага или щепки. Дерево начинает медленно обугливаться и при достижении отметки около 250 градусов – разлагаться на простые химические составляющие. Дым белого цвета, который мы можем наблюдать, разжигая костер, — это газы и водяной пар, выделяемые нагретой древесиной. И вот, перешагнув уровень в три сотни градусов выделившиеся из дерева газообразные вещества воспламеняются, способствуя дальнейшему ускорению термохимической реакции.

Само по себе разложение органического топлива, такого как, например, дерево, на простые элементы носит название пиролиза. И все бы хорошо, но обычное горение древесины не до конца использует весь заложенный в энергоносителе потенциал. Остается множество отходов, что, в конечном итоге, никак не способствует экономии.

Пиролизные печи, один из вариантов которой мы рассмотрим в данной статье, используют топливо намного более эффективно. Основной секрет заключается в том, что горение выделяющихся при нагреве древесины газов происходит отдельно от самого энергоносителя. При этом первичное топливо медленно тлеет, что позволяет добиться гораздо большего времени работы на одной закладке поленьев. В печах типа «бубафоня» и других пиролизных отопительных приборах все сгорает практически на 100%, оставляя после лишь небольшое количество пепла.

Как происходит горение
