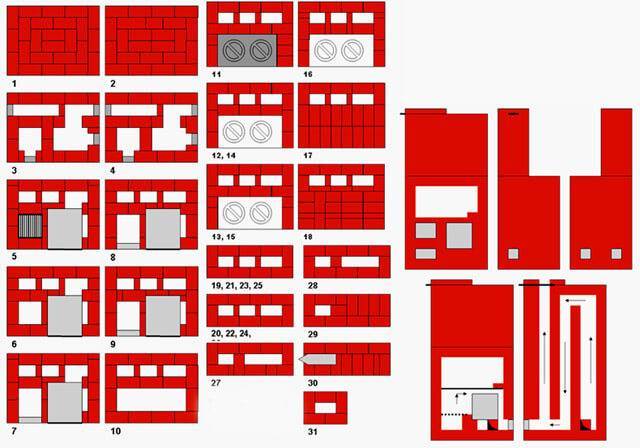

Подробная схема-порядовка
Перед началом кладки нужно опустить партию кирпичей в воду. Это мера в дальнейшем предотвратит вытягивание влаги из раствора и лучшую сцепку. Первые два ряда, которые выкладывают до уровня чистового пола, в схему не входят.
Описание порядовки печи голландки с плитой:
- 1 ряд кладут сплошным слоем, на уровне поверхности пола. Следует сложить его максимально аккуратно, чтобы вся дальнейшая конструкция вышла ровной.
- 2 и 3 ряды тоже выкладывают сплошным слоем, проверяют кладку по горизонтали.
- В 4 ряду закладывают поддувало, выдерживая зазор 0,5 см, в него вкладывают асбестовый шнур. Он нужен для того, чтобы металлический элемент при тепловом расширении не расколол кирпичи. Для укрепления дверки между кирпичами в раствор закладывают пруты. Кладку выполняют справа налево. Перевязку шва выполняют в полкирпича.
- В 5 и 6 рядах следует перекрыть часть поддувала и зольника. С этой целью распиливают кирпич вдоль и пропускают под кладку металлическую пластину размером 0,35х0,4 см.
- В 7 ряду формируют топку из огнеупорного кирпича и монтируют топочную дверку. Укладывают колосник, зазор у шва оставляют в 0,3-05 см. Кирпич задней стенки топки кладут под углом. Зазор нужно заполнить песком.
- В 8 ряду перекрывают поддувальную дверку, формируя зольник.
- С 9 по 14 ряды выкладывают топливную камеру огнеупорным кирпичом.
- В 10 ряду перекрывают кирпичами топочную камеру. Следующим этапом нужно будет укладывать варочную панель, для этого подготовить кирпичи. В них прорезают бороздки 0,5 см, которые позволят расширяться металлу и не разрушать печь. Края варочной панели закрепляют стальным уголком.
- 11-13 ряды — выкладывают зону над плитой.
- 14 ряд выкладывают как 13, но в кирпичах прорезают бороздки, в которые вставляют стальной уголок. На него надо будет поставить кирпичи следующего ряда.
- 16 и 17 ряды выкладывают как 15-й, но в нём устанавливают дверку для прочистки дымохода. Также предусматривают зазоры и прокладывают асбест.
- 18-22 ряды — кладка дымового оборотного канала и его перекрытие.
- В 23 ряду устанавливают шиберную заслонку в дымоход. Подгоняют под размер кирпичи, между металлом и кирпичом прокладывают асбест.
- В 24 и 25 рядах объединяют опускной и подъёмный каналы.
В 26 ряду начинают формирование дымохода
На данном этапе важно, чтоб внутри дымохода поверхность получалась как можно более гладкой. Раствор сразу счищают, чтобы он в дальнейшем не ухудшил тягу
27 и 28 ряды идёт прокладка дымохода, кирпич сдвигается на 40 мм для сужения конструкции. 29-30 ряды продолжают кладку дымохода и устанавливают шиберную заслонку для регулировки тяги. Зазор в 0,5 см оставляют запас для расширения металла
Прокладывают асбест. В 31 ряду уменьшают размер дымохода до первоначального. С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.
Зазор в 0,5 см оставляют запас для расширения металла. Прокладывают асбест. В 31 ряду уменьшают размер дымохода до первоначального. С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.
Основные правила сооружения голландки с плитой
Независимо от габаритов и формы печи, при ее сооружении существует несколько правил, которые всегда остаются неизменными:
- Конструкция всегда сооружается на отдельно стоящем фундаменте. Его устройство желательно продумать на этапе строительства дома — в этом случае будет легче определить место выхода дымоходной трубы голландки и избежать его попадания на элементы кровельной системы.
- Фундамент накрывается гидроизоляционным материалом.
- Для сооружения топочной камеры используется качественный шамотный кирпич, который не перевязывается с обычным.
- Ввиду низкой термостойкости цементный раствор не подходит для кладки печи. Кирпич выкладывают на жаропрочную глиняную смесь. Ее можно приобрести в готовом виде или приготовить самостоятельно.
- При кладке топки швы должны быть не больше 5 мм, на остальных элементах — не более 8 мм. Этого можно достичь использованием соответствующей деревянной рейки.
Если решение о сооружении голландки было принято уже в готовом доме, то в этом случае придется демонтировать участок напольного покрытия и производить устройство фундамента без соединения с основным. Пренебрежение этим правилом может привести к печальным последствия, поскольку в процессе эксплуатации строение дает усадку и печь, построенная на основном фундаменте, может деформироваться. В результате герметичность швов нарушится и в помещение будет неизбежно проникать угарный газ.
В плане пожарной безопасности голландка достаточно надежна, но при ее строительстве все же следует соблюдать несколько основных правил:
- избежать случайного возгорания от выпадающих из топки искр и углей поможет асбестовая плита, уложенная перед печью;
- следует производить регулярную очистку каналов голландки от осевшей сажи;
- деревянные стены необходимо оградить от печи огнеупорным материалом;
- запрещается ставить предметы мебели ближе чем на 0,5 м к печи;
- необходимо минимизировать количество металлических элементов при возведении конструкции.
Все детали из железа не должны напрямую контактировать с кирпичом. В местах где предусмотрена такая стыковка прокладывается раствор слоем 5 мм и асбестовый шнур — это защитит кладку от нагревания.
Конструкционные особенности
Принцип действия печи голландки заключается в следующем: проходя по первому каналу, дым передает тепло стенкам, а после остывания опускается в топочную камеру. После повторного нагрева продукты сгорания вновь поднимаются вверх, после чего выходят через дымоход.
Планируя обустройство дома отопительной печью из кирпича «голландка», следует учесть следующие моменты:
- Обладая существенным весом, конструкция печки нуждается в предварительном обустройстве фундамента, расположенного на уровне пола. Его толщина должна составлять 10-15 см, выполняется основа голландки из бетона на основе арматурного каркаса. Заменить фундамент может полнотелая железобетонная плита, расположенная в основании полов. Ее габариты превышают размеры кладки печи на 5-10 см в каждую сторону.
- Характерной чертой печи голландки являются невысокие требования к качеству стройматериалов. Зачастую кладка осуществляется из пустотелых камней, имеющих трещины и использованных ранее для других целей. Не обладая привлекательным внешним видом, тем не менее, такая печь голландка отлично справляется с задачей отопления. Совет! Приверженцам добротности для качественной кладки лучше запастись полнотелым керамическим кирпичом, прошедшим грамотную процедуру обжига.
- Простота конструкции позволяет взяться за работу по обустройству печки даже неопытному печнику, достаточно обладать навыками кирпичной кладки с перевязкой.
- Для формирования топки голландки желательно применять качественный огнеупорный кирпич. Соединительной смесью служит песчано-глиняный раствор, доведенный до консистенции сметаны. Замес связующего состава из песка и глины для кладки печки выполняется в пропорции 2:1. Для этих целей можно приобрести готовую строительную смесь.
Внимание! При кладке печи не допускается применять цемент, раствор на его основе в результате перепада температур растрескивается. Для отопления дачи подойдет простая модель печи голландки, представленной на схеме ниже:. Для отопления дачи подойдет простая модель печи голландки, представленной на схеме ниже:
Для отопления дачи подойдет простая модель печи голландки, представленной на схеме ниже:
При необходимости увеличить высоту, чередование рядов с 17 по 21 и с 18 по 22 повторяют нужное количество раз. Это конструкция предназначена для обогрева небольшого помещения до 20 м2. Просторный домик лучше оборудовать более мощной конструкцией печки, обеспечивающей отопление 50 м2. Ее пример размещен ниже:
Основные правила обустройства голландской печи с плитой
Какой бы вариант обустройства печи, размеры и габариты вы ни выбрали, принцип строительства остается неизменным:
Печь устанавливается на отдельно стоящий фундамент. Конечно, лучше всего о нем подумать еще на этапе возведения дома. Так будет проще правильно определить место под дымоход, чтобы он не попадал на балки и кровельные перекрытия.
Отдельный фундамент под печь
Если же мысль о строительстве голландки вам пришла уже в жилом доме, тогда придется снимать часть напольного покрытия и возводить основательный фундамент, который не соединяется с основным. Этим правилом не стоит пренебрегать, так как, несмотря на малые размеры, голландская печь имеет достаточно внушительные размеры.
Она будет создавать большое давление на фундамент. Как известно, дом в процессе эксплуатации дает определенную усадку, и если выполнить печь на общем с домом фундаменте, то есть риск деформации, смещения дымохода и т.д.
В результате этого, может быть нарушена герметизация швов и угарный дым будет проникать , внутрь помещения.
- Фундамент обязательно должен быть закрыт гидроизоляционным материалом.
- При обустройстве топки нужно использовать только качественный огнеупорный (шамотный) кирпич, который ни в коем случае нельзя перевязывать с обычным.
- Для кладки печи нужно приобрести жаропрочный глиняный раствор. Можно, конечно, его выполнить и самостоятельно.
- Толщина шва при кладке топочной камеры не должна превышать 3-5 мм. Новичкам может показаться сложным придерживаться одинакового размера шва.
- Кладка всей голландской печи происходит должна быть выполнена с толщиной шва в 5-8 мм.
Несмотря на то, что голландка отличается высокой пожар устойчивостью, при ее обустройстве
необходимо придерживаться основных мер противопожарной безопасности при возведении голландской печи:
Нормы противопожарной безопасности
- Перед печью нужно простились лист асбестовой плиты для предотвращения случайного возгорания от искр или углей.
- Необходимо проводить систематическую чистку дымоходных каналов от скопившейся сажи.
- Между печью и деревянными стенами тоже необходимо проложить лист огнеупорного материала.
- На расстоянии 50-55 см от печи ничего не должно стоять: мебель, декор, другие предметы и т.д.
- Чем меньше металлических деталей вы будете использовать для возведения голландки, тем лучше. Но выполняя висячую кладку, которая закрывает проем под варочную зону, вам не обойтись без металлических уголков.
Помните, что ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, необходимо прокладывать слой раствора в 5 мм и прокладывать асбестовый шнур.
Голландка с варочной плитой
Укладывая варочную поверхность на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.
Достоинства и недостатки печи
К задней части печи можно сделать пристройку – лежанку
Печь шведка имеет немало преимуществ. Однако достоинством они являются только для небольшого частного дома, где живут круглый год.
Плюсы:
- Компактность – основная конструкция без лежанки занимает около 1 кв. м. площади и достигает в высоту 2 м.
- Высокий КПД – печной агрегат таких размеров обогревает до 30 кв. м. при условии, что установлен на границе 2 помещений. Хотя КПД даже простого угольного котла выше.
- Функциональность – печь отапливает дом, в ней можно готовить и даже выпекать хлеб. В верхней нише сушат одежду и обувь. Если пристроена лежанка, на печке можно спать. Допускается обустройство камина на стороне, обращенной в жилую комнату.
- Простая кладка – монтаж не требует высокой квалификации. Однако порядовку следует выполнять очень аккуратно и точно по схеме.
- Любое топливо – можно использовать уголь, дерево, пеллеты, торф. Но количество тепла, вырабатываемого печкой, зависит от типа топлива.
- Экономичность – чтобы поддерживать на даче оптимальный режим, достаточно протапливать шведку дважды в сутки.
- Агрегат обеспечивает быстрый прогрев – за 3–4 минуты.
- Теплообменник представляет собой сочетание вертикальных каналов. Они в меньшей степени задерживают сажу и пыль и не нуждаются в частой чистке.
Из-за небольшой топки нельзя сразу заложить большое количество дров
Недостатки шведки тоже обусловлены ее конструкцией:
- Высота топливной камеры невелика. Кроме того, ее верхняя часть – это варочная чугунная плита, которая отдает тепло намного быстрее, чем кирпичная стенка. Потеря тепла приводит к сильному охлаждению зоны горения. Топливо сгорает хуже, не полностью, поэтому на получение определенного объема тепла требуется больше угля или дров.
- Дверца топки и варочная плита – слабые элементы. Дверцу разрешается ставить только из литого чугуна, так как штампованный лист быстро прогорает. По этой же причине варочный настил приходится часто менять.
- Кладку выполняют только на шамотную глину, кирпич – красный глиняный и шамотный.
- После длительного простоя шведку растапливают в несколько прогонов, так как кирпичные стенки впитывают немало влаги. Для дачи, где зимой живут наездами, такой вариант не годится. Готовить печь к постоянному отоплению приходится слишком долго.
Устройство голландской печи на фундаменте
Один из основных плюсов голландской печки – возможность вписать ее в любой дизайн при качественном обогреве помещений. Формы и конструкции этих печек разнообразны, и можно выбрать модель по нужному размеру и функциям. Компактность голландок и тот факт, что площади комнаты как печка, так и зона ее обслуживания отнимает совсем мало, говорит в пользу этих отопительных агрегатов. Возможно соорудить печь конструкции Утермарка – она отлично подойдет для отопления дачного домика или частного дома. Кирпичная печь с облицовкой плиткой, майоликой или изразцами будет не только обогревать, но и служить дополнительным украшением дома.
Все кирпичные печи массивны и требуют прочного надежного основания. Железобетонный фундамент в этом качестве подходит более всего. Армирование необходимо выполнять не плоскими сетками и каркасами, а объемным каркасом. Армирование, бетонирование и уход за бетоном выполняют по стандартной технологии, полный набор прочности происходит через 28 суток. Начинать кладочные работы возможно раньше, при наборе прочности от 75% от марочной. Перед тем, как выполнять кладку, выполняют его гидроизоляцию фундамента, вертикальную и горизонтальную. Можно применять как обмазочные, так и рулонные материалы.
Основные материалы для кладки печи:
- Растворная смесь из глиняно-песчаная в примерной пропорции 1:1 (соотношение нестабильно и должно меняться, чтобы скорректировать жирность раствора. Все зависит от жирности применяемой глины, чем она больше – тем большая требуется доля песка в растворе).
- Кирпич для топочной камеры – шамотный или красный керамический огнеупорный; кирпич для дымоходных каналов и стенок печи – обычный керамический кирпич, возможно применение щелевидного и пустотного кирпича. Не применяется силикатный кирпич и изделия сухого прессования – сырцовые, шликерные кирпичи и т.п.
Специфика печей-голландок – это особая вытянутая вертикальная конструкция, поэтому высота топочной камеры от уровня обреза фундамента может быть больше, чем у других моделей печей. Но топливники обычно располагают не выше, чем 250 мм над уровнем пола, чтобы печь прогревалась равномернее.
Порядок кладки (пример – печь небольшого размера 52*52 см)
- На фундаментную гидроизоляцию насыпают песок слоем до 50 мм, разравнивают его по горизонту и аккуратно проливают водой до полного смачивания слоя.
- Особенность печной кладки многих моделей печей – первые ряды укладывают насухо – без скрепления раствором. Для небольшой печи на укладку рядов по основанию нужно 12-14 кирпичей. Первый ряд кирпичей укладывают постелью.
- Второй и третий ряд кирпича кладут на постель, но уже на раствор.
- Четвертый и пятый ряд будет началом внутренней перегородки дымоходного канала. Для будущих очисток дымохода требуется оставлять отверстия, для этого в данных рядах укладывают кирпичи насухо, они будут «вышибными». Кладка, даже без раствора, удерживает тепло намного лучше, чем встроенная металлическая дверца, по этой причине предпочитают не дверцы, а именно вышибной кирпич, уложенный без раствора.
- Монтируют дверцу топки, но высота ее установки зависит от общей высоты печки, и может быть назначена не в шестом ряду, а намного выше.
- В седьмом ряду кирпичи кладут плашмя (постелью), кроме задних – их ставят ребром. Дальше все ряды идут кладкой на постель, а в восьмом ряду, (или в ряду, закрывающем дверцу топки – кладку ведут как в каминах – со скосами.
- По девятому ряду выполняют смещение к внутренней поверхности топочной камеры. По полке выкладывают жаростойкий материал под варочную плиту – каолиновую вату, асбестовые шнуры. Затем устанавливают плиту.
- В данном примере дымоходные каналы формируются с десятого ряда. В небольших печках более рационально выполнять дымоходы из металла, а не из кирпича, для того чтобы не утяжелять конструкцию.
- Вьюшку, или печную задвижку, монтируют в этом примере в одиннадцатом ряду, затем идет установка трубы дымохода.
- Песок, служащий амортизационным слоем, не должен высыпаться по контуру, поэтому его ограждают планкой или плинтусом, установив их на верхний обрез фундамента до первого кирпичного ряда или чуть выше.
- Выполняют отделку печки – расшивку, штукатурку или облицовку плиткой, изразцами и так далее.
Высыхает печь и схватывается глиняный раствор в швах только естественным путем, и первую топку делают не раньше, чем через две недели – после полной просушки кладки печи.
С этим читают
Разновидности кирпичных печей
Одним из основных достоинств кирпичной печи является большая тепловая инертность, что позволяет ей даже после кратковременной топки всего в несколько часов очень долго отдавать тепло.
Выбор подходящего типа печи, в первую очередь, зависит от режима проживания и площади дома. Печь из кирпича более актуальна для частного дома, в котором живут постоянно.
По назначению их принято делить на:
- исключительно отопительные;
- отопительно-варочные, которые представляют собою всем известные русские печи, так называемые, шведки и пр.;
- варочные;
- узконаправленные угловые печи для бани, теплицы, гаража и пр.
По форме их делят на прямоугольные, квадратные, круглые, Т-образные и угловые печи из кирпича.
Еще одним важным техническим параметром конструкции является теплоотдача. По этому критерию их разделяют на тонкостенные, толстостенные и комбинированные. В зависимости от способа внешней отделки печи можно поделить на: кирпич «под расшивку», отштукатуренную конструкцию, обвязанную печным кафелем или плиткой, в металлическом кожухе (круглые печные конструкции). Не последнее место при выборе подходящей печи занимает и структура дымоходных каналов, которая бывает прямоточной или противоточной, бесканальная или с нижним прогревом, с горизонтальными или вертикальными каналами и пр.
Общее устройство печи-голландки
В классическом варианте голландская печь — чисто отопительная, со стенкой в один кирпич, имеет прямоугольную форму, над топкой выстраиваются протяженные дымоходные каналы. Именно поэтому при малом расходе топлива греет она хорошо: горячий дым прогревает кирпичи внутренних каналов и уже значительно охлажденным выходит в дымоход. Изначально эти печи облицовывались изразцами.
Так классические печки голландки — без колосника и поддувала выглядят изнутри». Особенность любой печи этого типа — наличие в верхней части дымовых каналов
В той же классической голландке выход дымового канала находится сбоку: платили голландцы налог с дыма, потому в общую трубу выводили несколько печей. Причем проблемы с задымлением менее протопленных печей не возникает: длинные дымовые каналы нелегко продуть даже при наличии обратной тяги.
Так выглядят современные печи-голландки, облицованные изразцами (прототипом кафеля)
Все это, да еще пластичность конструкции, привело к тому, что появилось много форм печей-голландок: кроме традиционных прямоугольных и квадратных, есть треугольные, трапециевидные и круглые. Не меньше и вариантов использования: чисто отопительная, отопительно-варочная, с лежанкой, на один, два или на три этажа, с камином, емкостью для нагрева воды и с баком для водяного отопления. Не удивительно, что эта конструкция популярна. Причем все настолько просто, что сложить голландку своими руками может тот, кто хотя бы раз клал стенку из кирпича с перевязкой. Если вы задумали попробовать свои силы в качестве печника, выбирайте порядовку голландки и приступайте к работе.
Возможно, вам будет интересно узнать про печь-шведку.
Достоинства и недостатки
Начинаем с плюсов:
- На кладку печи-голландки требуется немного материала — примерно в два раза меньше, чем на аналогичную русскую печь. Следствием является малый вес, который выдерживают без особых проблем почти все типы перекрытия.
- Конструкция ее такова, что ее можно «подгонять» под требуемые размеры, не особо опасаясь значительного ухудшения показателей. Минимальный размер голландки — 50*50 см.
- Она нетребовательная к качеству материалов: запас прочности и конструкция таковы, что печи-голландки не боятся возможных тепловых деформаций. Желательно использовать качественный шамотный кирпич для кладки топки, для корпуса можно брать любой мало-мальски нормальный полнотелый керамический.
- Пластичность конструкции: в зону дымовых каналов можно встраивать водогрейный бак, духовку.
- Каналы над топкой можно вытягивать на несколько этажей: два и даже три этажа — не проблема.
После долгого простоя голландки, ее не нужно медленно греть. Сразу можно топить на прогрев помещения: трещин не будет. Причем разогревается она быстро, а остывает (если не забыли закрыть заслонку) медленно.
Достоинств много, и все они весомые. Но без недостатков никуда. Есть они и у этого чуда отопительной техники:
- Требовательна к качеству топлива. В том смысле, что топить нужно дровами или углем, а не бросовым топливом или мусором. Она оптимальна именно в режиме тления, а не горения, а при топке опилками, хворостом или соломой тлеть нечему.
- Если после протопки забыть закрыть вьюшку, выстывает очень быстро: тепло выносит через каналы.
- Невысокий КПД — порядка 40%.
- Так как кирпича на нее идет немного, теплоемкость тоже невелика. Потому для поддержания стабильной температуры ее нужно топить не менее чем два раза в сутки. Причем ее перетапливать нельзя: может даже пойти угарный газ.
- Если использовать мокрое низкокачественное топливо, каналы быстро зарастают сажей, их приходится часто чистить.
Как видите, основные недостатки связаны с особенностями эксплуатации. Если все делать правильно, печь-голландка — отличный отопительный прибор.
А это чудо — тоже отопительная печь галанка в палатах митрополита
После кладки
Сушка
Сушка отопительного прибора из кирпича входит в число обязательных мероприятий, которые проводятся до начала активного эксплуатирования прибора. Сушат печь в два этапа:
- в естественных условиях. Период такого вида сушки печи после завершения кладочных работ составляет примерно 6 — 8 дней. В это время должны быть открыты все дверцы и задвижки, обеспечивающие естественную циркуляцию воздушного потока, который проходя по каналам прибора, выводит влажные пары через дымовую трубу на улицу. Таким образом обеспечивается только сушка поверхности кладочных слоёв;
- принудительная сушка. Её проводят с помощью сухих мелких дров ежедневно в течение недели в тёплое время года. В осенне-зимний сезон время для проведения принудительной сушки нужно продлить на 1 — 2 недели.
Об окончании сушки может сигнализировать отсутствие продуктов конденсации на дверцах и задвижках закрытого прибора.
Отделка и облицовка
Устройство финишной отделки печи голландки можно выполнить разными способами: покрыть слоем декоративной штукатурки и побелить, облицевать кафелем, изразцами или плоским камнем.
Первая тестовая топка
Когда все части печи и дымоход полностью высохли, нужно провести тестовую топку печи.
Основные моменты:
- Кратковременный розжиг лучше провести поздним вечером, когда температура на улице будет ниже, чем внутри помещения. Закладка топлива при первой топке должна быть минимальной. Если розжиг был успешным, нужно добавить немного сырых дров, которые больше дымят.
- Если дымоход достаточной высоты, хорошо изолирован, то дым не проникнет в помещение. Если складывается обратная ситуация, то нужно проверить каналы на предмет неточности монтажа и повреждений.
- Последний этап первой топки — это максимальный разогрев агрегата в течение нескольких часов. В этот период проверяют, нет появились ли трещины в швах на лицевой плоскости прибора.
Облицовочные работы
На завершающем этапе проводится облицовка печи. Для этого применяют клинкер, декоративную штукатурку и другие материалы. Если кладка проведена качественно керамическим кирпичом, то можно обойтись без облицовки.
Чтобы придать печи дизайн, рекомендовано использовать дверки со стеклом и узорами
Через 2 недели после облицовки можно протестировать печь на работоспособность. На протяжении первой недели не стоит нагревать конструкцию выше, чем 600 0С.
Источники
- https://teplospec.com/pechi-kaminy/kak-ustroena-pech-gollandka-s-plitoy-printsip-raboty-i-rukovodstvo-po-stroitelstvu.html
- https://otopleniehouse.ru/pech-gollandka/
- https://2proraba.com/teplo-ventilyaciya/sxema-kladki-pechi-gollandki-s-plitoj.html
- https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/otopitelnaya-gollandka/
- https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/otopitelnaya-gollandka/otopitelno-varochnaya.html
- https://www.rmnt.ru/story/fireplaces/pech-iz-kirpicha-svoimi-rukami-gollandka-porjadovka-i-sxema.1120174/
- https://pechnoy.guru/pechi/otopitelnye/gollandka/gl-svoimi-rukami/gollandka-s-plitoj-i-duhovkoj-svoimi-rukami.html
- https://qustu.com/kak-samostoyatelno-slozhit-pechku-gollandku/
- https://pechnoy.guru/pechi/otopitelnye/gollandka/gl-svoimi-rukami/bolshaya-gollandka-svoimi.html
- https://laminatepol.ru/29520-pechku-gollandku.html
Виды голландок
Первая — это классическая. Голландка в классическом стиле достаточно легко вписывается в любые интерьеры, из-за своей формы и простоте отделки. Отреставрированные печи голландки выступают очень ценным антиквариатом. Если говорить о стоимости, то они превосходят стоимость самого здания, в котором они находятся.
Вторая, это голландка усовершенствованная камином.
Третья, это голландская печь-колонка, в основном, такие предназначены для пользования в сезон. Это замечательный вариант для дачи.
Четвертая, это отопительно-варочная печь, с наличием плиты.
В России голландку принято считать аналогом усовершенствованных и облицованных изразцами отопительных печей.
Определение «печь-голландка» русского происхождения. Да и голландцы, про свои печи особо не распространялись. Поэтому и слово «голландка» нужно принимать как имя нарицательное.
Определение «Русская голландка» или «Псевдогалландка» это обычные русские печи, которые были отделаны изразцами. Сами изразцы в России появились благодаря Петру I, а потом уже мастера переняли технологию изготовления. Потом изразцы использовали для оформления всех печей и после этого их стали называть голландками, несмотря на то, что «русская печь» и «печь голландка» – по технической части практически противоположны.
Откуда же на Руси появились колпаковые «русские голландки»? Согласно истории, они здесь и возникли. Петр I, подписал приказ, в котором приказал строить печи, по образцам голландских, по его мнению, это должно было помочь в борьбе с частыми случаями пожаров. Но в приказе, не было указано точной конструкции и русские каменщики воспользовались этим. Это послужило началу модернизации и совершенствованию своих русских печей. Усовершенствованная голландка, похожая снаружи и совершенно другая внутри, вышла опять в Европу. Возможности ее установки заметно изменились, она могла быть и треугольной формы, и трапециевидной, что позволяло установить ее, например, в угол помещения и практически не занимать полезного пространства.
Кладка печи
Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.
Приготовление раствора
Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.
Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.
Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.
Цены на огнеупорный раствор для печей и каминов
Огнеупорный раствор для печей и каминов
Предварительная подготовка фундамента
Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.
Гидроизоляция
Порядовка
Порядовка
Приступаем к кладке.
Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.
Пример укладки кирпича на изоляцию
Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.
Второй ряд выкладываем по порядовке.
Кладка печиОбязательно натягиваем отвесы, чтобы печь была строго вертикальной
Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.
Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.
Уложен колосник
Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.
Кладка печиКладка печи
Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.
Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксаторУстановка топочной дверцы
Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.
В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.
Кладка голландки
В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.
Кладка голландкиТопочная дверца
На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.
Кладка голландкиКладка голландкиПерекрытие печкиПерекрытие печки
Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.
На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.
Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.
Строительство голландкиСтроительство голландкиСтроительство голландкиСтроительство голландки
При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.
Строительство голландкиСтроительство голландкиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиПодробная схема кладки печи голландки
Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.
Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.
Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.
Предтопочный стальной лист
Удачной работы!
Минусы и недостатки
- Классическая голландка имеет невысокий КПД и проигрывает схеме с более протяжёнными дымоходными каналами.
- Расположенные вертикально, протяжённые участки дымоотвода, способствуют ускоренному охлаждению, после угасание огня.
- В отличие от металлических буржуек, применение лёгкого, энергично горящего топлива менее целесообразно, как и у других массивных кирпичных изделий. Правда, этот часто упоминаемый недостаток, больше присущ подовым образцам старого времени.
- По сравнению с другими, имеющими протяжённые горизонтальные каналы в простенке, проигрывает в теплоёмкости. Как следствие, требуется более частые протопки.
- Конструкция с тонкими стенами, при частых перегревах, может привести к появлению трещин. Впоследствии через трещины, в помещении может проникать угарный газ.
- Тонкие стенки могут сильно разогреваться и близость горючих материалов может представлять пожарную опасность.
